Выбор архитектуры локальной сети при проектировании систем реального времени

Участие в проектировании сетевой инфраструктуры

Название	Участие в проектировании сетевой инфраструктуры
Дата	24.06.2020
Размер	95.08 Kb.
Формат файла
Имя файла	Semyonov.docx
Тип	Документы#132435

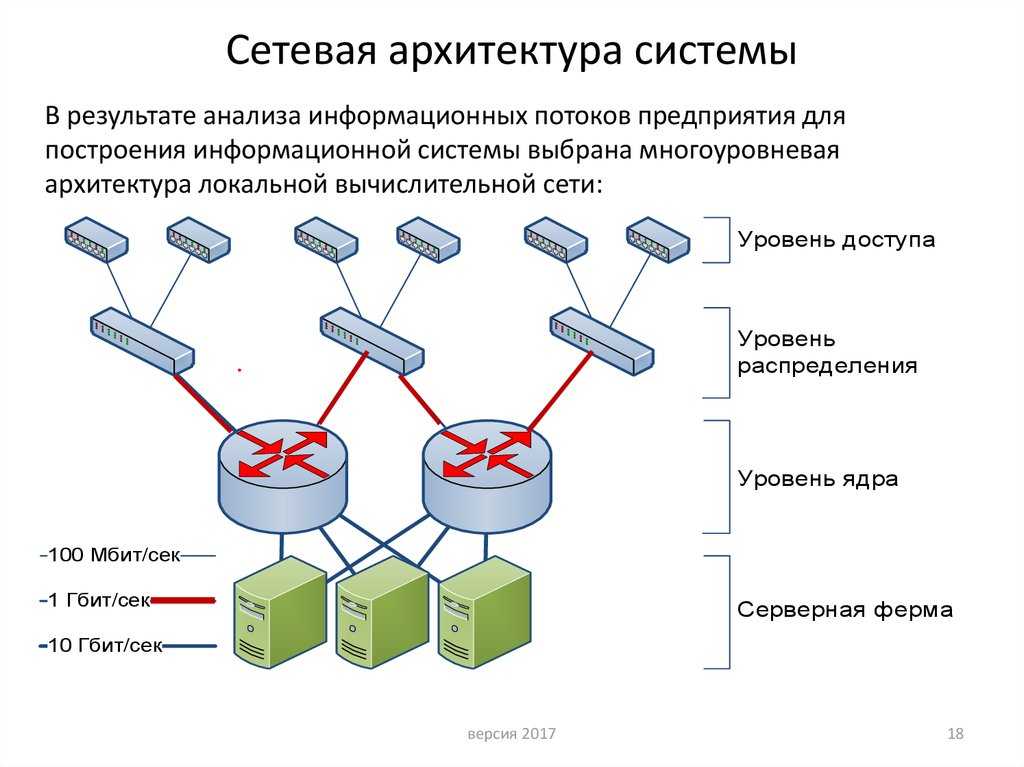

1.2. Проектирование архитектуры локальной сети в соответствии с поставленной задачей.

1.3. Использование математического аппарата для построения сети. Планирование структуры сети с помощью графа с оптимальным расположением узлов.

1.4. Расчет длины кабеля локальной сети.

1.5. Расчет стоимости оборудования и элементов кабельной системы локальной сети.

1.1. Выбор топологии сети

1. Описать одноранговую локальную сеть с топологией линейная шина. Топология предусматривает использование единственного кабеля, при помощи которого объединяются между собой все использующиеся рабочие станции.
2. Проанализируйте описание локальной сети и сделайте выводы. Один-единственный кабель применяется каждой станцией по очереди, а все сообщения, которые отправляются этими станциями, могут быть приняты и прослушаны любым компьютером, который находится в данной сети
3. Заполните таблицу.

Таблица 1 — Описание локальной сети с топологией «шина»

простота монтажа и дешевизна

выход из строя одной или нескольких рабочих станций никак не отражается на работе всей сети.

LT-33 Сетевой терминатор – 2шт

Виды ЛВС

На сегодняшний день топология ЛВС делится на два типа — полносвязная и неполносвязная. К первой относятся такие соединения, в которых любое сетевое устройство имеет непосредственную связь с другими. Является редко применяемым, поскольку вызывает сомнения в эффективности. Кроме этого, она очень громоздкая, так как каждое устройство должно работать в паре с большим количеством портов для коммутации и контакта со всеми другими приборами.

Обратите внимание! Что касается неполносвязной, то в этом случае применяются специализированные узлы для обмена информацией между устройствами не прямо, а косвенно. Таких схем бывает несколько. Обратите внимание! Каждая схема соединения имеет свои положительные и негативные стороны

Обратите внимание! Каждая схема соединения имеет свои положительные и негативные стороны

Их важно учесть при выборе топологии

«Шина»

Представляет собой наиболее дешевый и простой способ подключения. В таком случае применяется всего лишь одна линия в виде коаксиального кабеля. Именно он является источником и проводником в обмене информацией между пользователями. Особенностью этого класса является наличие на каждом конце «шины» терминатора, который убирает возможные искажения передачи.

Положительные качества:

• соединенные приборы имеют одинаковые права;
• неисправность одного устройства никоим образом не влияет на работу других;
• минимальное использование провода;
• простое и доступное масштабирование соединения при работе.

Негативные качества:

• невысокая надежность соединения из-за проблем с разъемами проводов;
• один канал делится на всех пользователей, что снижает производительность;
• проблемы с нахождением поломок в связи с параллельным включением адаптеров;
• возможность использования в сети небольшого количества приборов.

«Звезда»

Данный вид соединения характеризуется наличием сервера, к которому подключаются все сетевые устройства. Доступ к информации и обмен ею происходит только при помощи центрального сервера.

Обратите внимание! Представленная схема более сложная, чем «шина». Для нее характерно применение различного дополнительного оборудования. Минусы:

Минусы:

• при поломке или сбое в сервере соединение полностью или частично теряет работоспособность, то есть нормальное функционирование зависит только от одного компьютера;
• большой расход провода, что повышает затраты.

Плюсы:

• полное отсутствие сетевых конфликтов при схеме с управлением одним компьютером;
• неисправность одного из устройств или повреждение кабеля не влияет на работу;
• максимально упрощенное сетевое оборудование. Это связано с тем, что только один ПК является главным;
• один из наиболее безопасных методов подключения, обладает свойствами простого контроля за сетью и позволяет максимально ограничить доступ «лишних» участников.

«Кольцо»

Соединение происходит за счет контакта одного рабочего узла с другими двумя: один отвечает за прием информации, а по второму осуществляется передача. Получается схема, в которой все устройства соединены в одно кольцо специальными каналами, применяемые для передачи информации. Выход одного узла соединен со входом другого, то есть информация, переданная из одной точки, попадает на начало кольца.

Обратите внимание! Примечательно, что движение данных проходит всегда в одном направлении. Положительные черты:. Положительные черты:

Положительные черты:

• возможность быстрого создания и настройки подобного рода подключения;
• простое масштабирование. В отличие от «шины», необходимо отключение сети при создании дополнительного узла;
• практически неограниченное количество пользователей;
• минимизация конфликтов в сети и высокая устойчивость;
• при наличии ретрансляции можно увеличивать топологию почти без ограничений.

Негативные качества:

повреждение линии ограничивает работоспособность полной сети.

Ячеистая

Представленный тип является результатом удаления определенных связей из полносвязной топологии локальных сетей. В таком случае имеется возможность создания подключения с большим числом участников. В результате были созданы различные версии и конфигурации распространенных способов подключения, такие как: «решетка», двойное или тройное «кольцо», «дерево», «снежинка», сеть Клоза и др.

Обратите внимание! Представленными конфигурациями ячеистая структура не ограничена, возможны различные другие вариации сетевых соединений, многие из которых даже не имеют наименований

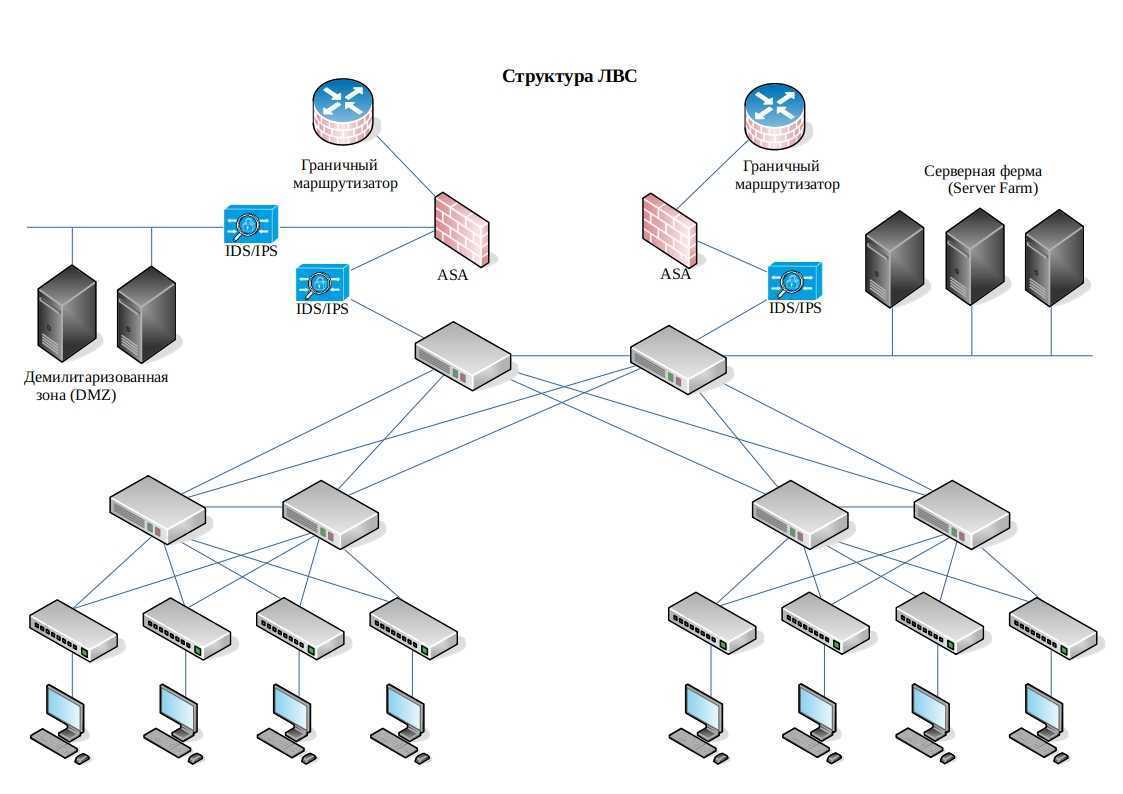

Смешанная

Такой тип получается в результате смешения нескольких схем соединений в одну. Она состоит из различных кластеров, которые в свою очередь могут быть стандартными топологиями.

Какие сети называются одноранговыми?

Одноранговой сетью называется сеть, в которой все функциональные узлы наделены одинаковым правом доступа к любым сетевым ресурсам.

При этом каждый ПК может напрямую связаться с другим подключенным к сети компьютером, а при отсутствии одного или нескольких сетевых устройств информационный обмен между остальными функциональными узлами не нарушается.

Существует два варианта настройки одноранговой локальной сети:

• — путем непосредственного соединения компьютеров;
• — посредством пиринговых приложений.

Несмотря на мнимую схожесть, работают такие сети по-разному:

1. Компьютеры, объединенные между собой посредством одноранговой сети, способны одновременно использовать любые дополнительные ресурсы (в том числе файлы и периферийные устройства). Для этого не требуется наличия каких-либо серверов: по сути, каждый компьютер в сети может выполнять одну из двух ролей (быть клиентом или сервером), в соответствии с которой меняется их функционал.

Роли компьютеров в сети распределяются посредством специальных запросов. Например, одноранговой сетью вполне может быть простая
и общего принтера. В данном случае способность обмениваться информацией, использовать периферийные устройства и т.д. зависит от
.

2. Другой возможный вариант создания одноранговой структуры подразумевает совместное использование несколькими компьютерами глобальной сети Интернет. В этом случае передача всей возможной информации осуществляется с помощью специальных приложений, зачастую именуемых клиентами.

Одноранговые приложения также позволяют устройству выступать как в роли сервера, так и клиента. При этом все устройства в сети обладают абсолютно равными возможностями. Однако для работы такой одноранговой сети необходимо, чтобы каждый компьютер предоставлял соответствующий графический интерфейс и запускал фоновую службу.

Обзор сетевых топологий

Топология сети, которую вы выбираете для своего предприятия, должна основываться на ваших требованиях к использованию. Количество узлов в вашей сети будет определять, сможете ли вы сделать это с помощью топологии шины или вам понадобится развернуть более сложную сетку или гибридную установку.

Помни что все топологии имеют свои преимущества и недостатки в зависимости от среды, в которой они применяются (даже те, которые устарели!). После того, как вы продумали топологию, которую хотите использовать, вы можете приступить к ее развертыванию..

Один хороший способ планировать заранее – использовать инструмент отображения топологии сети составить макет, который вы собираетесь использовать. Используя такой инструмент, как Картограф топологии сети SolarWinds позволит вам построить свою сеть на диаграмме, чтобы увидеть топологическую структуру в одном месте.

Связанные: 25 лучших инструментов мониторинга сети 2024 года

Монтаж домашних локальных компьютерных сетей топологии «шина»

Согласно стандартам, монтаж сетей с топологией «шина» может выполняться в соответствии с одной из следующих технологий. Каждая из них имеет свои важные особенности.

Обратите внимание! В обоих случаях регламентировано обязательное использование коаксиального кабеля. Но для 10BASE-2 применяется тонкий вариант, а для 10BASE-5 — толстый кабель

Монтаж локальных сетей топологии «шина» технологией 10BASE-2 Ethernet

Для одноранговой локальной сети с общей шиной используемые типы кабеля — RG-58 и PK-50. Этот вариант требует при монтаже меньших усилий по сравнению со вторым, но качество работы при этом ниже. Такой способ более выгоден для небольших домашних или офисных сетей. Они менее масштабны, но и стоят гораздо дешевле.

Здесь предусмотрены следующие ограничения:

• Имеет главный кабель, который может быть разбит на несколько сегментов (не более пяти), соединенных репитерами. Длина каждого из них не может превышать 185 метров.
• Общая длина главного кабеля, включающая в себя все сегменты, не должна превышать 925 метров.
• К каждому из отрезков коаксиального кабеля допустимо не более 30 подключений.

Важно! Определено минимальное расстояние между проводами, подсоединяющими соседние компьютеры к шине. Оно составляет 0,5 метра

Монтаж локальных сетей топологии «шина» технологией 10BASE-5 Ethernet

Этот вариант создания сети более дорогой, но у него имеется больше возможностей. Он допускает создание более масштабного соединения, отличается высокими надежностью и качеством работы.

У рассматриваемой технологии меньшие ограничения по сравнению с предыдущим вариантом.

Здесь должны быть соблюдены следующие правила:

• Количество сегментов может быть не больше пяти.
• Допустимая длина сегмента составляет 500 метров.
• Общая длина кабеля может доходить до 2,5 километра.
• Теперь возросло предельное количество устройств для подключения к каждому сегменту — теперь оно достигает ста устройств.
• Ближайшие компьютеры не могут подключаться к основному кабелю на расстоянии, меньшем 2,5 метра.

Важно! Для обоих рассматриваемых технологий максимальная пропускная способность составляет 10 Мбит в секунду. Еще одним достоинством варианта 10BASE-5 Ethernet является более высокая механическая прочность. Еще одним достоинством варианта 10BASE-5 Ethernet является более высокая механическая прочность

Еще одним достоинством варианта 10BASE-5 Ethernet является более высокая механическая прочность.

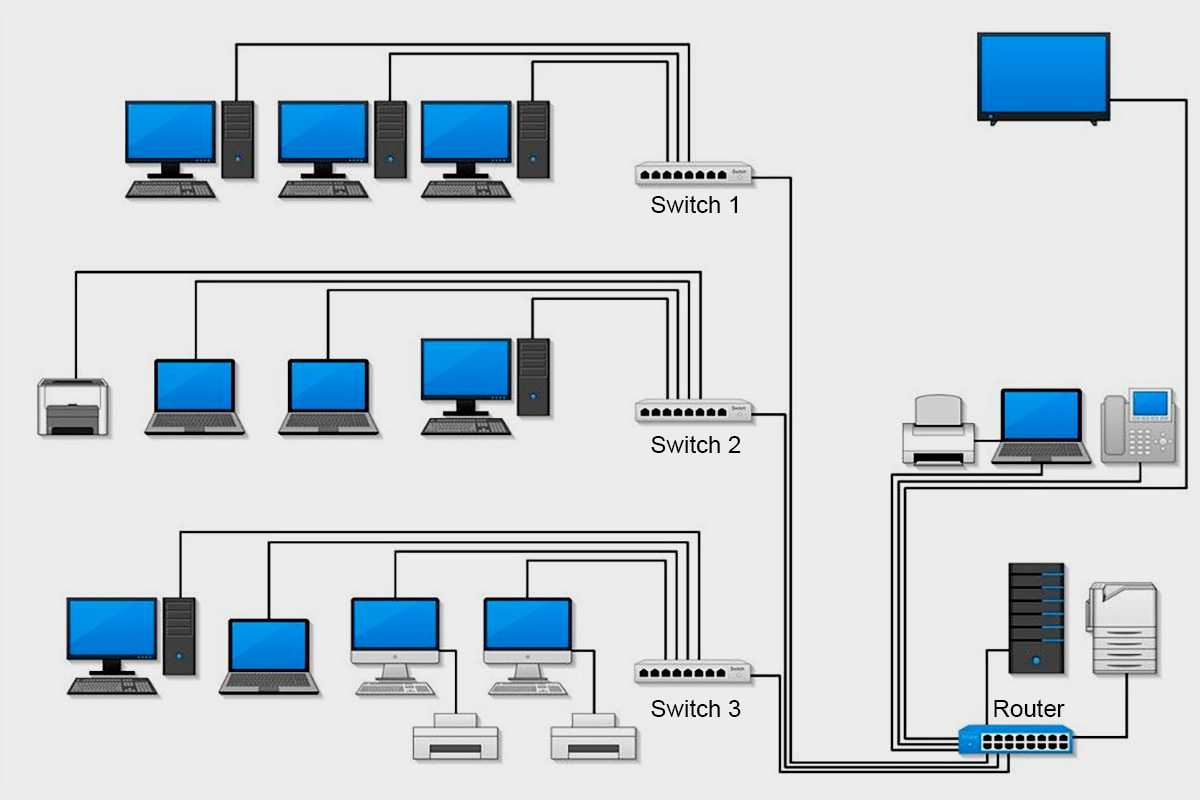

Гибридная топология

Когда топология состоит из двух или более разных топологий, она называется гибридной топологией. Гибридные топологии чаще всего встречается на крупных предприятиях где отдельные отделы имеют сетевые топологии, которые отличаются от другой топологии в организации. Соединение этих топологий вместе приведет к гибридной топологии. Как следствие, возможности и уязвимости зависят от типов топологии, которые связаны.

преимущества

Существует много причин, по которым используются гибридные топологии, но все они имеют одну общую черту: гибкость. Есть несколько ограничений на структуру, которые гибридная топология не может вместить, и вы может включать несколько топологий в одну гибридную установку. Как следствие, гибридные топологии очень масштабируемы. Масштабируемость гибридных установок делает их хорошо подходящими для больших сетей.

Недостатки

К сожалению, гибридные топологии может быть довольно сложным, в зависимости от топологии, которую вы решили использовать. Каждая топология, которая является частью вашей гибридной топологии, должна управляться в соответствии с ее уникальными требованиями. Это усложняет работу администраторов, поскольку им придется пытаться управлять несколькими топологиями, а не одной. Кроме того, настройка гибридной топологии может оказаться довольно дорогостоящим.

СЕТЕВОЙ МАРШРУТИЗАТОР

Функции маршрутизатора сходны с задачами моста. Маршрутизаторы используются для передачи данных между сетями, построенными на базе различных технологий. Например, маршрутизатор может быть применен для соединения сети
Ethernet с IBM Token Ring. Так как Internet включает в себя сети с различными
технологиями, то маршрутизаторы являются ее неотъемлемой частью. Маршрутизатор имеет свой сетевой адрес; у моста его нет — в чем и состоит ключевое
различие между маршрутизатором и мостом. На рисунке 4 показан маршрутизатор, соединяющий сеть Ethernet и IBM Token Ring.

Рис.4. Маршрутизатор, соединяющий две различных сети.

Предварительный этап соединения двух точек на взвешенной плоскости

На данном этапе производится поиск минимальной по стоимости трассы на взвешенной плоскости, путем улучшения неоптимального пути .

С математической точки зрения, данная задача формулируется следующим образом. На взвешенной плоскости U, разбитой на области /,., .» i = l,я с коэффициентами kt 0, определяющими стоимость прокладки единицы длины линии связи внутри области, заданы две точки Р,(дг,, ,) и Р2{х2,у2). Эти точки соединены неоптимальным путем, представляющим из себя ломаную кривую с опорными точками Р0(х0,у0),…,Pl(xi,yi) ,…, Рт(хт,ут), где Р,(х„у,) / = 1,«-1 — точки на ребрах Vtj, разделяющих области U, и Uj, т — количество опорных точек ломаной кривой. Вес пути определяется как сумма расстояний между опорными точками ломаной кривой, умноженных на коэффициент kVi 0, соответствующий области и{, по которой проходит данный участок пути т . L = 2Хл/С / — w)2 +( -.У,.,)2 (3.18) Необходимо уточнить координаты точек Р,(х„у,) / = 1,от-1 на ребрах Vv, чтобы вес итогового пути был минимальным. Решать данную задачу предлагается следующим алгоритмом. Шаг 1. Фиксировать координаты всех точек Р,(х„у,) і = 0,т Задать погрешность вычислений є, єтек = 0 . Шаг 2. 1 = 1.

ШагЗ. Уточнить координаты точки Р,(х„у,) соответственно с пп.2.1-6. На данном шаге возможно слияние (рисунок 3.14а) и разделения (рисунок 3.146) точек, при этом возможно изменение списка областей, через которые проходит трасса, полученного на этапе предварительного поиска пути.

В этих случаях необходимо уменьшить (для слияния) или увеличить (для разделения) на единицу значение т = т ± 1 и перенумеровать точки. Шаг 4. Вычислить насколько улучшилась стоимость прокладки пути еул. Если еул єтек, то єтек = єул. Шаг 5. / = / + 1. Шаг 6. Повторять шаги 3-5 пока і т . Шаг7. і-т. Шаг 8. Уточнить координаты точки P,{xt,y,) соответственно с пп.2.1-6 аналогично шагу 3. Шаг 9. Вычислить насколько улучшилась стоимость прокладки пути еул. Если еул єтек, то етек = еуя. Шаг 10. / = /-1. Шаг 11. Повторять шаги 8-10 пока / 0 . Шаг 12. Повторять шаги 2-11 пока етек є (рисунок 3.15). (0;100) (32;100) (70; 100) (121;100) (150;100) (0;0) (14;0) (84;0) (121;0) (150;0) Рисунок 3.15 Улучшенный путь Шаг 13. Вычислить длину пути L (3.18). Для примера, представленного на рисунке 3.15, стоимость пути составляет L = 1074.616. Шаг 14. Сохранить получившийся набор точек Pt(х,,у,) і = 0,т. Шаг 15. Поочередно просматриваются все области ип по которым проходит трасса. Определяется, граничат ли данные области Ut с непомеченными областями U} с меньшим коэффициентом стоимости прокладки единицы длины линии связи k, kj, через которые не проходит трасса. Если такие области существуют, перейти на шаг 16, иначе на шаг 21. Для примера, представленного на рисунке 3.15, такими областями являются области U1 и Ui0.

Шаг 16. В соответствии с п.2.2, в путь добавляются по две новые точки трассы на границе раздела областей U, и С/, (рисунок 3.16), определенной на шаге 14. т = т + 2. Перенумеровать точки.

Улучшенный путь, с учетом перехода в область U 93 Шаг 17. Новая трасса улучшается по шагам 1-12 (рисунок 3.17). Шаг 18. Вычисляется Lnepex (3.18). Для примера, представленного на рисунке 3.17, стоимость пути составляет Lnepex = 1274.399. Шаг 19. Если L Lnepex, то L = Lnepex, иначе восстановить набор точек pi ( / У і) і = 0,т, сохраненный на шаге 14. Шаг 20. Область Uj помечается. Переход на шаг 14. Шаг 21. Трасса определена уточненными точками Р.(Х..УЛ і = 0,т, с длиной пути L. Шаг 22. Конец алгоритма. Распишем более подробно шаг 3 алгоритма. Шаг 3.1. Пусть точка Pt(х„у,) принадлежит ребру V} Для уточнения точки P,(xt,y,) необходимо фиксировать точки /м(хм, ,-_,) и Рм(хм,ум). В соответствии с п.2.1 уточняется положение точки Р{(х,,у,) на ребре Vj. Если точка не выходит за границы ребра (рисунок 3.18а), то переход на шаг 3.5, иначе (рисунок 3.186) переход на шаг 3.2.

Виды топологий

Существуют следующие топологии компьютерных сетей:

1. Шинная топология
2. Кольцевая топология (петля)
3. Топология «звезда» (радиальная, звездообразная)
4. Полносвязная (ячеистая, сетка)
5. Иерархическая (древовидная)
6. Смешанная (гибридная)

Шина

В этой топологии все компьютеры сети подключены к одному кабелю, который называется магистралью.

Схема топологии «шина»

В сети с топологией шина данные в виде электрических сигналов передаются всем компьютерам сети, но принимает их только тот компьютер, адрес которого совпадает с адресом получателя. Адрес получателя передается вместе с данными. В каждый момент времени передачу может вести только один компьютер, поэтому производительность такой сети зависит от количества компьютеров в ней. Чем больше компьютеров в сети, тем она медленнее.

Шина – это пассивная топология, т.е. компьютеры только слушают передаваемые по сети данные, но не перемещают их от отправителя к получателю. Поэтому выход одного или нескольких компьютеров из строя в такой сети никак не сказывается на работе сети.

Кольцо

В сетях с топологией кольцо компьютеры связаны один с другим, при этом первый компьютер связан с последним. Сигналы передаются по кольцу в одном направлении и проходят через каждый компьютер.

Схема топологии «кольцо»

Каждый компьютер распзознает и получает только ту информацию, которая ему адресована.

В отличие от пассивной технологии «шина», в сетях с топологией «кольцо» каждый компьютер выступает в роли повторителя (репитера), т.е. компьютеры не только слушают, но и передают данные в сети от отправителя к получателю. Здесь каждый компьютер усиливает данные и передает их следующему компьютеру, пока эти данные не окажутся в том компьютере, чей адрес совпадает с адресом получателя. Получив данные, принимающий компьютер посылает передающему сообщение, в котором подтверждает факт приема. Выход из строя хотя бы одного компьютера приводит к неработоспособности сети.

Звезда

Топология звезда отличается тем, что все компьютеры подключаются к одному центральному устройству. Для этого в центре сети содержится узел коммутации (коммутирующее устройство), к которому отдельным кабелем подключаются все компьютеры сети. Такой узел называется концентратором (hub).

Схема топологии «звезда»

Сигналы от передающего компьютера поступают через концентратор ко всем другим компьютерам.

Концентраторы делятся на активные и пассивные.

Активные концентраторы передают сигналы так же, как репитеры (повторители), поэтому их называют многопортовыми повторителями. Обычно они имеют от 8 до 12 портов для подключения компьютеров. Активные концентраторы питаются от электрической сети.

К пассивным концентраторам относятся монтажные или коммутирующие панели, которые просто пропускают через себя сигнал, не усиливая и не восстанавливая его. Пассивным концентраторам не требуется питание от электрической сети.

Основное преимущество топологии «звезда» – высокая надежность. Выход из строя одного или нескольких компьютеров не приводит к потере работоспособности остальной части сети. Обрыв кабеля в одном месте приводит к отключению от сети только одного компьютера. Только неисправность концентратора приводит к полной потере работоспособности сети. Недостатком этой топологии является необходимость в дополнительном расходе кабеля и установке концентратора.

Ячеистая топология

В некоторых случаях используется ячеистая топология. В данной топологии каждый компьютер соединен с каждым другим компьютером отдельным кабелем.

Схема ячеистой топологии

Сеть с ячеистой топологией обладает высокой избыточностью и надежностью. Данные от одного компьютера к другому могут передаваться по разным маршрутам, поэтому разрыв кабеля не отражается на работоспособности сети. Главный недостаток сетей с ячеистой топологией – большой расход кабеля.

Сравнение с другими топологиями

Кроме рассматриваемой топологии широкое распространение имеют другие: «звезда» и «кольцо».

Обратите внимание! Если сравнивать «шину» с ними, то можно выделить достоинства и недостатки

Достоинства

Выбор данной конфигурации имеет важные плюсы:

• в данном случае настройка сети делается относительно просто;
• стоимость проведения работ будет меньшей по сравнению с использованием других топологий;
• выполнение монтажа является менее сложным, чем в аналогичном случае;
• необходимо учитывать вероятность выхода одного или нескольких компьютеров из строя — при такой схеме подключения это не нанесет ущерба работе остальной подключенной техники.

Недостатки

Однако такому решению присущи также некоторые недостатки:

• уязвимость в случае неисправности основной шины, к которой подсоединены компьютеры — при этом выйдет из строя вся структура;
• при такой архитектуре поиск неисправностей является довольно сложным;
• важный минус состоит в том, что только один компьютер в каждый момент времени может осуществлять передачу;
• если необходимо подключить новые компьютеры, то возникают проблемы с проведением масштабирования — придется вносить изменения в ранее существовавший отрезок сети.

Преимущества и недостатки шинной топологии

Ее простота монтажа и низкая стоимость компенсируются наличием более сложного управления.

Обратите внимание! Последнее выражается, в частности, в сложности диагностики и исправления ошибок, изоляции возникших проблем от остальной части локальной сети

Функции сервера локальной сети

Использование ЛВС (локальные вычислительные сети) уже давно стало стандартом организации работы современного офиса. Но для более продуктивной организации целесообразно использование специальных служб или отдельных компьютеров для выполнения задач обслуживания пользователей, и упрощения обмена данными между ними. Такие компьютеры получили название — сервер. Попробуем разобраться для чего это нужно и каковы функции сервера локальной сети. Использование серверов и централизованное управление LAN позволяет более четко управлять пользователями, увеличить безопасность, уменьшить время простоя работы при сбоях оборудования, и др.

Основные функции сервера локальной сети

На каждый отдельный сервер может быть возложена одна или несколько функций, которые необходимы для функционирования сети. Довольно часто обслуживание нужд пользователей распределяется между несколькими серверами в зависимости от функционала. Администраторы стараются отделить сетевые сервисы от файловых, и серверов баз данных, т.е. от задач, возложенных на сервер по определенным признакам. Ниже представлен перечень основных функций, которые решаются при централизованной организации интранет:

• Управление пользователями. Для обеспечения доступа к определенным ресурсам применяются технологии LDAP или Active Directory. Такой подход позволяет ограничить права каждого отдельного работника к системе хранения данных, организовывать карточки и политику доступа к тому или иному ресурсу. Для примера можно взять разделение по отделам или департаментам предприятия.
• Обслуживание файлового хранилища. Очень часто используемые функции локальной сети. Удобно, когда файлы хранятся не на локальной машине, а на удаленном компьютере, к которому можно обратиться в любой момент времени. Сейчас это называется «облачное хранилище», и многие провайдеры предоставляют такой доступ даже на уровне интернета. Это удобно еще и с той точки зрения, что нет необходимости использовать на компьютерах жесткие диски большого размера. Основными протоколами являются Samba и NFS.
• Единый шлюз для выхода в интернет. Нет необходимости проводить и дополнительно оплачивать несколько каналов от провайдера интернет. Все будут получать доступ через единый шлюз не зависимо от их количества и схемы организации ЛВС. Обычно совместно с сервисом управления пользователями идет разграничение: одни юзеры имеют доступ к шлюзу, другие могут иметь доступ только к определенным ресурсам, а некоторые вообще не могут пользоваться интернетом. Увеличивается безопасность корпоративной (локальной) сети, можно вести контроль трафика и следить за действиями сотрудников. Все решается политикой компании, а администратор только выставляет необходимые права.
• Единая почтовая служба для переписки сотрудников внутри сети или через сеть интернет. Организация такой службы позволяет отделить фирму от других использованием своего уникального префикса, а не префикса бесплатных почтовых служб.
• Организация печати позволяет использовать всего нескольких принтеров для обеспечения необходимости в печатной продукции всего офиса. Нет необходимости ставить принтер на каждое рабочее место.
• Централизованные сетевые службы, такие как, DHCP (динамическая раздача адресов), NTP (синхронизация времени на всех компьютерах), DNS (преобразование адресов в понятные имена), и другие.
• Сервера, обслуживающие приложения. Многие организации используют специализированное программное обеспечение для которого требуется локальная или глобальная сеть, например продукция фирмы 1С, системы электронного документооборота (IBM Lotus Notes) и прочие подобные программы.
• Единый центр обновлений позволяет производить обновления операционной системы или антивирусных программ, и значительно сокращает нагрузку на интернет трафик.
• Хранилище баз данных для структуризации и быстрого доступа к корпоративной информации.

Это лишь малая часть, в которой заключаются функции локальной сети. Потребности постоянно растут, появляются новые задачи, которые также необходимо решать, и все это ложится на первый взгляд невидимые, недоступные простому человеку, загадочные машины — серверы. Теперь должно быть немного понятнее, то это такое, и чем на самом деле занимаются сетевые администраторы, выполняя каждый день свою незримую работу.
