Описание одноранговой локальной сети с топологией линейная шина

Преимущества использования линейной шины

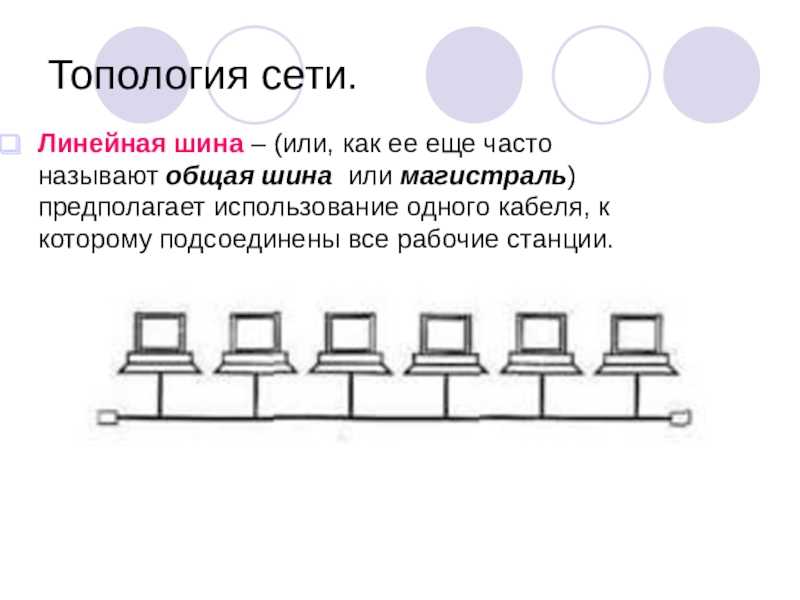

Линейная шина — это топология локальной сети, в которой все устройства подключаются к одному центральному кабелю. Такая сеть имеет ряд преимуществ и особенностей:

• Простая установка и расширение: Линейная шина не требует сложной настройки и установки, что упрощает ее развертывание. Для добавления нового устройства достаточно подключить его к центральному кабелю.

• Снижение затрат: Использование одного центрального кабеля вместо отдельных соединений для каждого устройства позволяет экономить на затратах на кабели и разъемы.

• Устойчивость к отказам: В случае отказа одного устройства или кабеля, остальные устройства в сети продолжают функционировать. Линейная шина имеет высокую степень отказоустойчивости.

• Простота обслуживания: Из-за простой структуры сети, обслуживание и техническая поддержка локальной сети с линейной шиной обычно не требуют значительных усилий и ресурсов.

Однако, несмотря на свои преимущества, линейная шина имеет и некоторые недостатки, такие как возможность возникновения конфликтов при одновременной передаче данных двумя устройствами. Тем не менее, эти недостатки могут быть устранены с помощью использования специальных протоколов и технологий.

Организация локальной сети с топологией шина

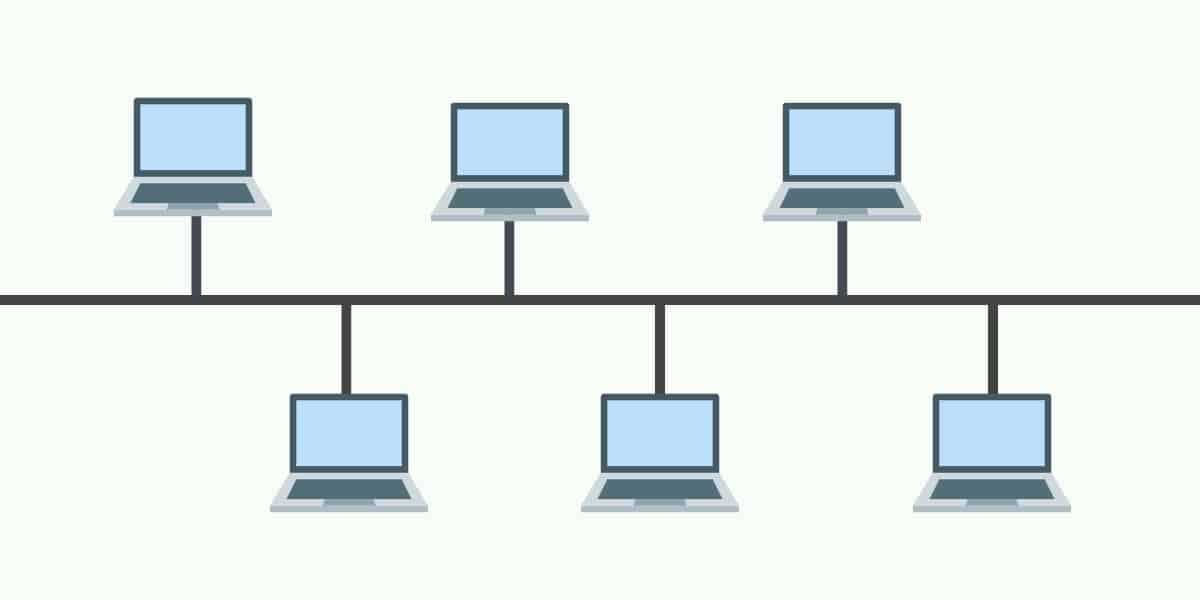

Топология шина — одна из наиболее распространенных форм организации локальных сетей (ЛВС), которая использует простую и надежную структуру для соединения компьютеров и других устройств.

Основная идея топологии шина заключается в том, что все устройства сети подключаются к одной центральной линии — шине. В такой сети информация передается в виде сигнала, который распространяется по всем устройствам, подключенным к шине.

При организации сети с топологией шина, необходимо учесть следующие особенности:

• Простота подключения и масштабируемость. Подключение новых устройств к сети осуществляется путем простого подключения к шине, что делает эту топологию очень гибкой и легкой в настройке. При необходимости можно добавить новое устройство на любом участке шины.
• Низкая стоимость. Топология шина не требует дополнительных элементов сети, таких как коммутаторы или маршрутизаторы, что позволяет сократить расходы на оборудование.
• Высокая надежность. В сети с топологией шина при отказе одного из устройств на шине, остальные устройства продолжают функционировать независимо. Это позволяет повысить надежность и устойчивость сети.

Однако, топология шина также имеет некоторые недостатки:

1. Ограничения на расстояние. Длина шины ограничена физическими свойствами кабеля, поэтому разделение на несколько сегментов может потребовать наличие повторителей (репитеров).
2. Один канал передачи данных. В сети с топологией шина все устройства используют одну линию для передачи информации, поэтому возникают проблемы с пропускной способностью при большом количестве активных устройств на шине.
3. Проблемы с конфигурацией и обнаружением ошибок. В случае возникновения ошибки на шине, все устройства, подключенные к ней, могут быть затронуты, и необходимо проводить сложные диагностические работы для выявления и устранения неисправности.

Организация локальной сети с топологией шина требует тщательного планирования и учета потенциальных проблем. Однако, при правильной настройке и соблюдении рекомендаций, топология шина может быть эффективным решением для простых сетей с небольшим количеством устройств.

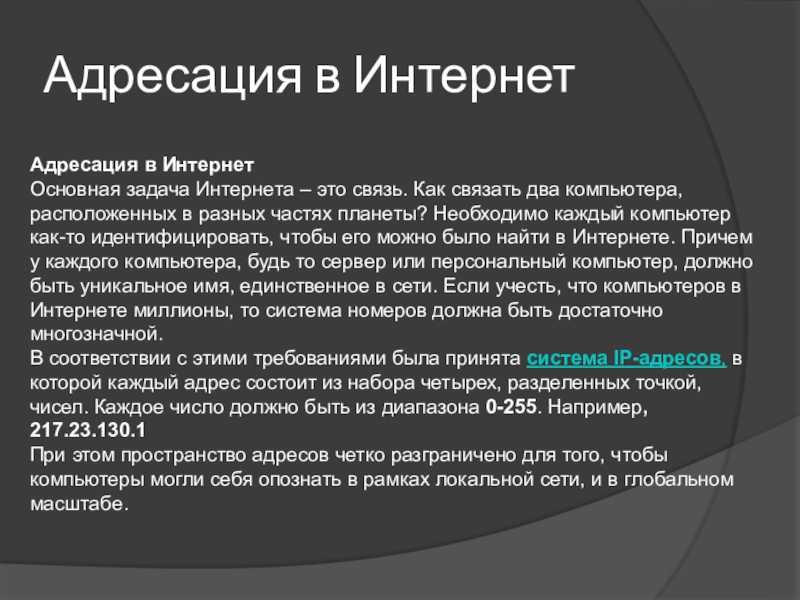

Слайд 17Адресация в ИнтернетАдресация в ИнтернетОсновная задача Интернета – это связь. Как

связать два компьютера, расположенных в разных частях планеты? Необходимо каждый компьютер как-то идентифицировать, чтобы его можно было найти в Интернете. Причем у каждого компьютера, будь то сервер или персональный компьютер, должно быть уникальное имя, единственное в сети. Если учесть, что компьютеров в Интернете миллионы, то система номеров должна быть достаточно многозначной. В соответствии с этими требованиями была принята система IP-адресов, в которой каждый адрес состоит из набора четырех, разделенных точкой, чисел. Каждое число должно быть из диапазона 0-255. Например, 217.23.130.1При этом пространство адресов четко разграничено для того, чтобы компьютеры могли себя опознать в рамках локальной сети, и в глобальном масштабе.

Монтаж домашних локальных компьютерных сетей топологии «шина»

Согласно стандартам, монтаж сетей с топологией «шина» может выполняться в соответствии с одной из следующих технологий. Каждая из них имеет свои важные особенности.

Обратите внимание! В обоих случаях регламентировано обязательное использование коаксиального кабеля. Но для 10BASE-2 применяется тонкий вариант, а для 10BASE-5 — толстый кабель

Монтаж локальных сетей топологии «шина» технологией 10BASE-2 Ethernet

Для одноранговой локальной сети с общей шиной используемые типы кабеля — RG-58 и PK-50. Этот вариант требует при монтаже меньших усилий по сравнению со вторым, но качество работы при этом ниже. Такой способ более выгоден для небольших домашних или офисных сетей. Они менее масштабны, но и стоят гораздо дешевле.

Здесь предусмотрены следующие ограничения:

• Имеет главный кабель, который может быть разбит на несколько сегментов (не более пяти), соединенных репитерами. Длина каждого из них не может превышать 185 метров.
• Общая длина главного кабеля, включающая в себя все сегменты, не должна превышать 925 метров.
• К каждому из отрезков коаксиального кабеля допустимо не более 30 подключений.

Важно! Определено минимальное расстояние между проводами, подсоединяющими соседние компьютеры к шине. Оно составляет 0,5 метра

Монтаж локальных сетей топологии «шина» технологией 10BASE-5 Ethernet

Этот вариант создания сети более дорогой, но у него имеется больше возможностей. Он допускает создание более масштабного соединения, отличается высокими надежностью и качеством работы.

У рассматриваемой технологии меньшие ограничения по сравнению с предыдущим вариантом.

Здесь должны быть соблюдены следующие правила:

• Количество сегментов может быть не больше пяти.
• Допустимая длина сегмента составляет 500 метров.
• Общая длина кабеля может доходить до 2,5 километра.
• Теперь возросло предельное количество устройств для подключения к каждому сегменту — теперь оно достигает ста устройств.
• Ближайшие компьютеры не могут подключаться к основному кабелю на расстоянии, меньшем 2,5 метра.

Важно! Для обоих рассматриваемых технологий максимальная пропускная способность составляет 10 Мбит в секунду. Еще одним достоинством варианта 10BASE-5 Ethernet является более высокая механическая прочность

Еще одним достоинством варианта 10BASE-5 Ethernet является более высокая механическая прочность.

Что такое P2P или одноранговая сеть?

Peer-to-peer, или сокращенно P2P сеть, — это вид компьютерных сетей, использующих распределенную архитектуру. Это означает, что все компьютеры или устройства, входящие в нее, используют рабочие нагрузки в сети совместно. Компьютеры или устройства, которые являются частью пиринговой сети, называются пирами. Каждый узел одноранговой сети, или пир, равен другим пирам. Привилегированных участников нет, как и нет центрального административного устройства. Таким образом, сеть децентрализованная.

В некотором роде, одноранговые сети — это социалистические сети в цифровом мире. Каждый участник равен другим, и каждый имеет те же права и обязанности, что и другие. Пиры одновременно являются и клиентами, и серверами.

Кроме того, каждый ресурс, доступный в пиринговой сети, является общим для всех узлов без участия центрального сервера. Общими ресурсами в сети P2P могут быть:

• Процессорные мощности
• Дисковое пространство
• Пропускная способность сети

Методы доступа, применяемые в локальных сетях

В сети
несколько компьютеров должны иметь совместный доступ к кабелю. Если два
компьютера попытаются одновременно передавать данные, их пакеты «столкнутся»
друг с другом и будут испорчены. Чтобы избежать этого, необходимо управлять
трафиком в сети.

Метод
доступа – это набор правил, которые определяют, как компьютер должен отправлять и
принимать данные по сетевому кабелю.

Существует три
основных метода доступа:

1.Множественный
доступ с контролем несущей

а)
множественный доступ с контролем несущей и обнаружением коллизий (CSMACD), используемый в одной из первых локальных сетей
Ethernet.Перед началом передачи компьютер определяет, свободен канал или
занят. Если канал свободен, компьютер начинает передачу.Если в момент
передачи возникла коллизия, то надо сделать задержку передачи на случайный
интервал времени. Известны и более сложные процедуры разрешения коллизии,
обеспечивающие увеличение пропускной способности сети.

б)
множественный доступ с контролем несущей и предотвращением коллизий (CSMACA). Используя
CSMACA, каждый компьютер перед передачей данных в сеть сигнализирует о своем
намерении, поэтому остальные компьютеры «узнают» о готовящейся передаче и могут
избежать коллизий. Однако широковещательное оповещение увеличивает общий трафик
сети и уменьшает ее пропускную способность. Отсюда –
CSMA/CA работает медленнее, чем
CSMA/CD.

2.Доступ с передачей
маркера

Пакет особого
типа, маркер, циркулирует по кольцу от компьютера к компьютеру. Чтобы послать
данные в сеть, любой из компьютеров сначала должен дождаться прихода свободного
маркера и захватить его. Когда какой-либо компьютер «наполнит» маркер своей
информацией и пошлет его по сетевому кабелю, другие компьютеры уже не могут
передавать данные.

3.Доступ по
приоритету запроса

Это
относительно новый метод доступа, основанный на том, что все сети 100VG-AnyLAN строятся только из концентраторов и оконечных узлов. Концентраторы
управляют доступом к кабелю, последовательно опрашивая все узлы в сети и выявляя
запросы на передачу. Концентратор должен знать все адреса, связи и узлы и
проверять их работоспособность. Оконечным узлом, в соответствии с определением
100VG-AnyLAN, может быть компьютер, мост, маршрутизатор или коммутатор. При
доступе по приоритету запроса связь осуществляется только между
компьютером-отправителем, концентратором и компьютером-получателем.

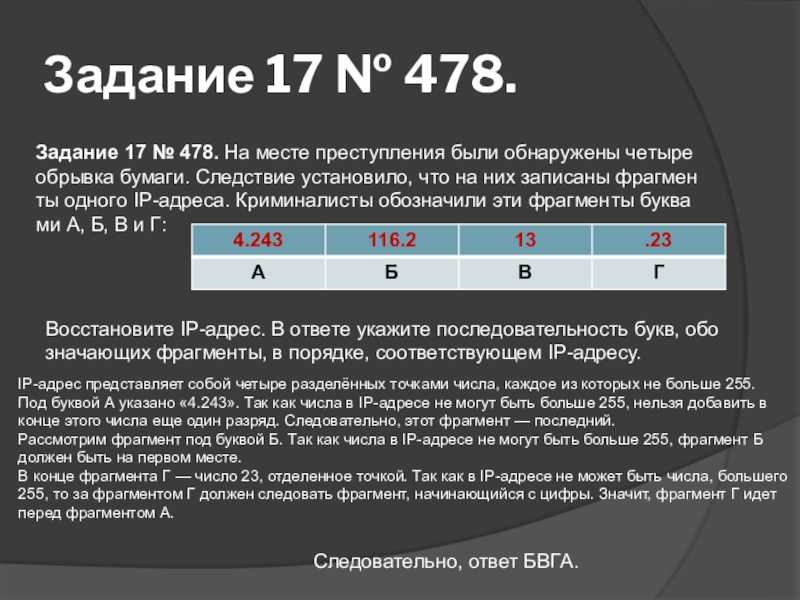

Слайд 34За­да­ние 17 № 478.За­да­ние 17 № 478. На месте пре­ступ­ле­ния были об­на­ру­же­ны че­ты­ре об­рыв­ка бу­ма­ги.

След­ствие уста­но­ви­ло, что на них за­пи­са­ны фраг­мен­ты од­но­го IP-ад­ре­са. Кри­ми­на­ли­сты обо­зна­чи­ли эти фраг­мен­ты бук­ва­ми А, Б, В и Г:

Вос­ста­но­ви­те IP-адрес. В от­ве­те ука­жи­те по­сле­до­ва­тель­ность букв, обо­зна­ча­ю­щих фраг­мен­ты, в по­ряд­ке, со­от­вет­ству­ю­щем IP-ад­ре­су.

IP-адрес пред­став­ля­ет собой че­ты­ре раз­делённых точ­ка­ми числа, каж­дое из ко­то­рых не боль­ше 255. Под бук­вой А ука­за­но «4.243». Так как числа в IP-ад­ре­се не могут быть боль­ше 255, нель­зя до­ба­вить в конце этого числа еще один раз­ряд. Сле­до­ва­тель­но, этот фраг­мент — по­след­ний.Рас­смот­рим фраг­мент под бук­вой Б. Так как числа в IP-ад­ре­се не могут быть боль­ше 255, фраг­мент Б дол­жен быть на пер­вом месте.В конце фраг­мен­та Г — число 23, от­де­лен­ное точ­кой. Так как в IP-ад­ре­се не может быть числа, боль­ше­го 255, то за фраг­мен­том Г дол­жен сле­до­вать фраг­мент, на­чи­на­ю­щий­ся с цифры. Зна­чит, фраг­мент Г идет перед фраг­мен­том А.

Сле­до­ва­тель­но, ответ БВГА.

Структура локальной вычислительной сети

В информатике их можно классифицировать по способу соединения компьютеров между собой. Таким образом можно говорить о двух классах локальных сетей:

Отличительные признаки одноранговой локальной сети:

У каждого из них имеется уникальный идентификатор.

При таком устройстве сети не применяются выделенные серверы, поэтому каждая из входящих в структуру единиц в конкретных ситуациях может работать как клиент или сервер.

Сети такого типа более дешёвые в эксплуатации. Их сопровождение является более простым по сравнению с иерархическим типом. Их часто применяют для небольших домашних или офисных сетей.

В компьютерах доступ к информации практически не ограничен. С каждого из них можно посмотреть данные с другой машины.

Ещё одним недостатком такого является то, что производительность здесь не оптимизирована и является очень низкой.

Характерные особенности иерархической сети:

Наличие одного или нескольких выделенных серверов. На них хранятся приложения и данные для доступа с других компьютеров.

В этом случае уровень безопасности существенно выше, чем в одноранговой сети.

Сервер может входить в качестве составной части в сеть более высокого ранга.

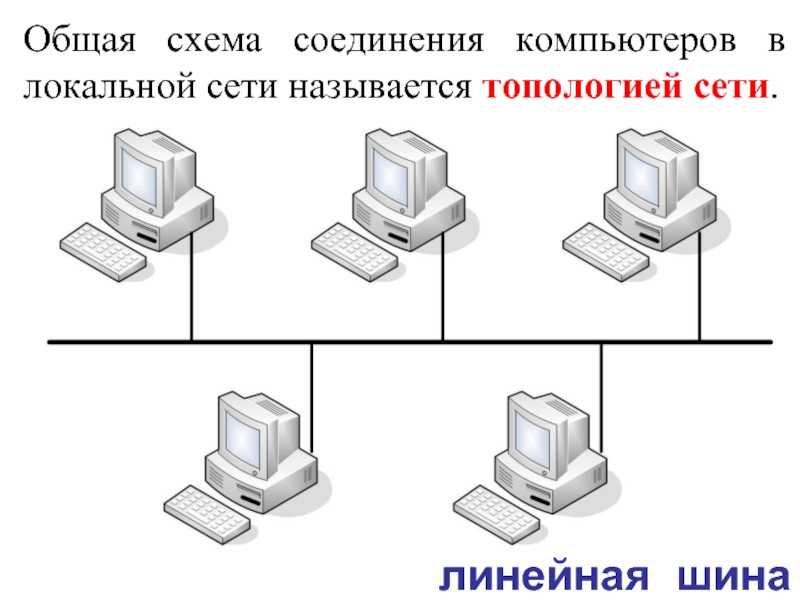

Конкретный способ соединения компьютеров называется топологией сети. Наиболее известными вариантами являются:

Основные группы кабелей

На сегодняшний
день подавляющая часть компьютерных сетей использует для соединения провода или
кабели. Они выступают в качестве среды передачи сигналов между компьютерами.
Существует три основные группы кабелей: коаксиальный кабель, витая пара и
оптоволоконный кабель.

Коаксиальный кабель подразделяется на два типа – тонкий и толстый. Оба они имеют медную жилу,
окруженную металлический оплеткой, которая поглощает внешние шумы и перекрестные
помех. Коаксиальный кабель удобен для передачи сигналов на большие расстояния.
Он прост по конструкции, имеет небольшую массу и умеренную стоимость. В тоже
время обладает хорошей электрической изоляцией, допускает работу на довольно
больших расстояниях (несколько километров) и высоких скоростях.

Витая пара может быть экранированной и неэкранированной. Неэкранированная витая пара
(UTP) делится на пять категорий, из которых пятая – наиболее популярная в
сетях. Экранированная витая пара (STP) поддерживает передачу сигналов на более высоких скоростях и на большее
расстояние, чем
UTP. Витая пара, хотя дешева и широко распространена, благодаря наличию на
многих объектах резервных пар в телефонных кабелях, плохо защищена от
электрических помех, от несанкционированного доступа, ограничена по дальности и
скорости подачи данных.

Оптоволоконный кабель имеет небольшую массу, способен передавать информацию с очень высокой
скоростью, невосприимчив к электрическим помехам, сложен для
несанкционированного доступа и полностью пожаро  и взрывобезопасен (обгорает
только оболочка), но он дороже и требует специальных навыков для установки

История сетей P2P

Предшественником одноранговых сетей является USENET, который был разработан в 1979 году. Это была система, которая позволяла пользователям читать и публиковать сообщения / новости. Это была сеть, подобная современным онлайн-форумам, но с той разницей, что USENET не полагался на центральный сервер или администратора. USENET копировал одно и то же сообщение / новость на все серверы, найденные в сети. Аналогично, децентрализованные сети распространяют и используют все доступные им ресурсы.

Следующей большой вехой в истории одноранговых сетей был 1999 год, когда появился Napster. Napster был файлообменным программным обеспечением, которое люди использовали для распространения и загрузки музыки. Музыка, распространяемая с помощью Napster, обычно защищалась авторским правом и, таким образом, ее распространение было незаконным. Однако это не помешало людям использовать его.

Хотя Napster был тем, кто вывел P2P в мейнстрим, проект в конечном итоге потерпел неудачу и был закрыт властями по причине незаконного распространения контента.

Можно также с уверенностью сказать, что новой ступенью в развитии пиринговых сетей стало становление блокчейн индустрии в 2008 году вместе с появлением Биткоина
. Использование одноранговых децентрализованных сетей — одно из трех основных составляющих технологии блокчейн, наряду с общим реестром записей и механизмом консенсуса.

В настоящее время P2P остается одной из самых популярных технологий для обмена файлами через Интернет, использующаяся как законно, так и незаконно.

Топологии сетей

Термины топология сети, структура сети или конфигурация сети означают способ соединения компьютеров в сеть. Основные топологии: звезда, кольцо, шина

Термин топология сети означает способ соединения компьютеров в сеть. Вы также можете услышать другие названия – структура сети или конфигурация сети (это одно и то же). Кроме того, понятие топологии включает множество правил, которые определяют места размещения компьютеров, способы прокладки кабеля, способы размещения связующего оборудования и многое другое. На сегодняшний день сформировались и устоялись несколько основных топологий. Из них можно отметить “шину”, “кольцо” и “звезду”.

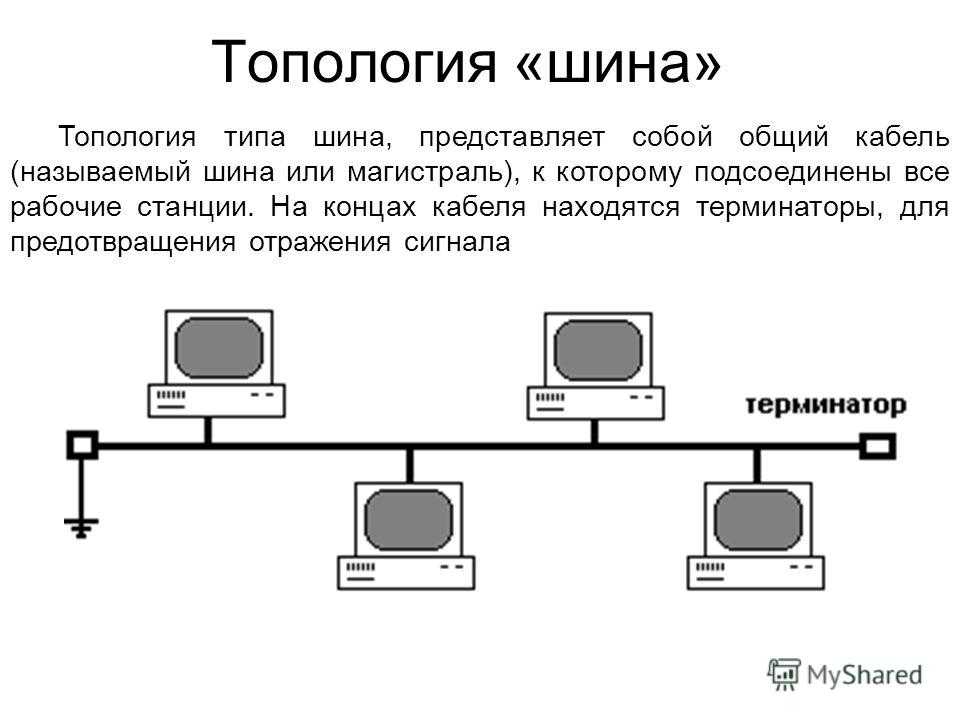

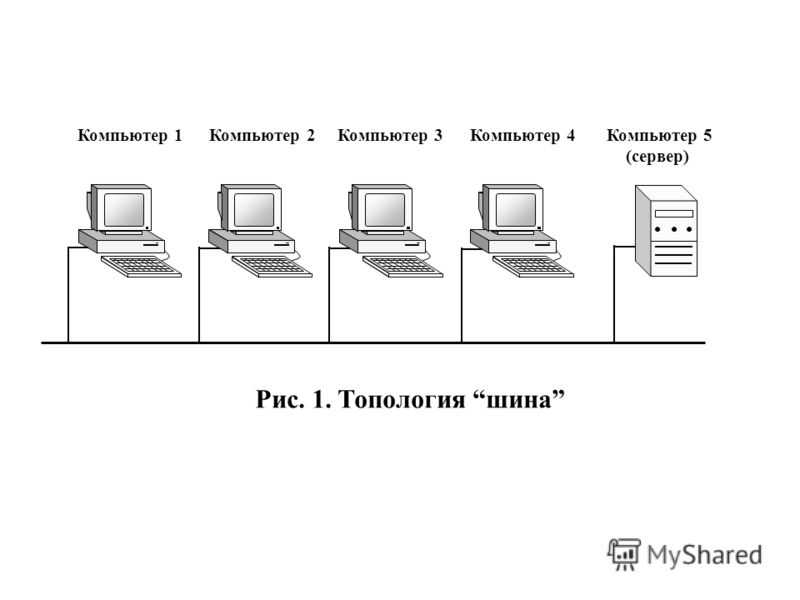

Топология “шина”

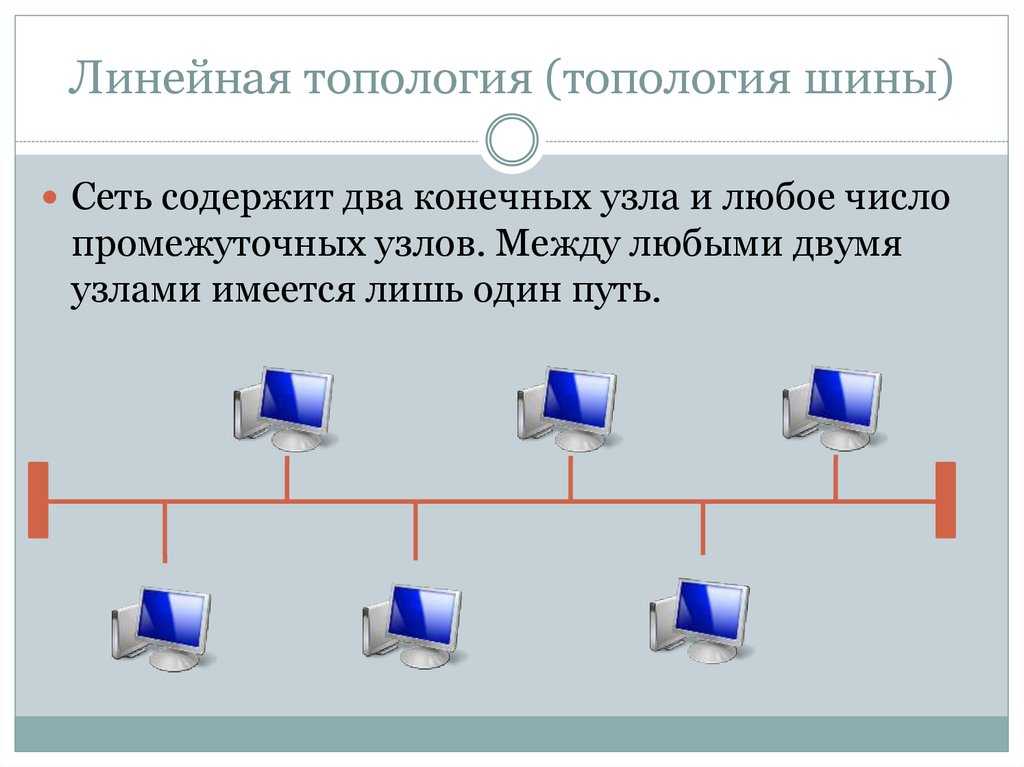

Топология шина (или, как ее еще часто называют общая шина или магистраль) предполагает использование одного кабеля, к которому подсоединены все рабочие станции.

Общий кабель используется всеми станциями по очереди. Все сообщения, посылаемые отдельными рабочими станциями, принимаются и прослушиваются всеми остальными компьютерами, подключенными к сети. Из этого потока каждая рабочая станция отбирает адресованные только ей сообщения.

Достоинства топологии “шина”:

• простота настройки;
• относительная простота монтажа и дешевизна, если все рабочие станции расположены рядом;
• выход из строя одной или нескольких рабочих станций никак не отражается на работе всей сети.

Недостатки топологии “шина”:

• неполадки шины в любом месте (обрыв кабеля, выход из строя сетевого коннектора) приводят к неработоспособности сети;
• сложность поиска неисправностей;

Именно по топологии “шина” строились локальные сети на коаксиальном кабеле . В этом случае в качестве шины выступали отрезки коаксиального кабеля, соединенные Т-коннекторами. Шина прокладывалась через все помещения и подходила к каждому компьютеру. Боковой вывод Т-коннектора вставлялся в разъем на сетевой карте. Вот как это выглядело:Сейчас такие сети безнадежно устарели и повсюду заменены “звездой” на витой паре, однако оборудование под коаксиальный кабель еще можно увидеть на некоторых предприятиях. Топология “кольцо”Кольцо – это топология локальной сети, в которой рабочие станции подключены последовательно друг к другу, образуя замкнутое кольцо. Данные передаются от одной рабочей станции к другой в одном направлении (по кругу). Каждый ПК работает как повторитель, ретранслируя сообщения к следующему ПК, т.е. данные передаются от одного компьютера к другому как бы по эстафете.Если компьютер получает данные, предназначенные для другого компьютера – он передает их дальше по кольцу, в ином случае они дальше не передаются. Достоинства кольцевой топологии:

• простота установки;
• практически полное отсутствие дополнительного оборудования;
• возможность устойчивой работы без существенного падения скорости передачи данных при интенсивной загрузке сети.

Однако “кольцо” имеет и существенные недостатки:

• каждая рабочая станция должна активно участвовать в пересылке информации; в случае выхода из строя хотя бы одной из них или обрыва кабеля – работа всей сети останавливается;
• подключение новой рабочей станции требует краткосрочного выключения сети, поскольку во время установки нового ПК кольцо должно быть разомкнуто;
• сложность конфигурирования и настройки;
• сложность поиска неисправностей.

Кольцевая топология сети используется довольно редко. Основное применение она нашла в оптоволоконных сетях стандарта Token Ring.

Топология “звезда”

Звезда – это топология локальной сети, где каждая рабочая станция присоединена к центральному устройству (коммутатору или маршрутизатору). Центральное устройство управляет движением пакетов в сети. Каждый компьютер через сетевую карту подключается к коммутатору отдельным кабелем.

Топология “звезда” на сегодняшний день стала основной при построении локальных сетей. Это произошло благодаря ее многочисленным достоинствам:

• выход из строя одной рабочей станции или повреждение ее кабеля не отражается на работе всей сети в целом;
• отличная масштабируемость: для подключения новой рабочей станции достаточно проложить от коммутатора отдельный кабель;
• легкий поиск и устранение неисправностей и обрывов в сети;
• высокая производительность;
• простота настройки и администрирования;
• в сеть легко встраивается дополнительное оборудование.

Однако, как и любая топология, “звезда” не лишена недостатков:

• выход из строя центрального коммутатора обернется неработоспособностью всей сети;

Звезда – самая распространенная топология для проводных и беспроводных сетей. Примером звездообразной топологии является сеть с кабелем типа витая пара, и коммутатором в качестве центрального устройства. Именно такие сети встречаются в большинстве организаций.

Какие сети называются одноранговыми

Одноранговыми называются локальные сети, включающие только равноправные узлы.

«Равноправие» означает, что все компьютеры:

1. Отправляют прямые запросы к любым узлам.
2. Получают и обрабатывают прямые запросы от других ЭВМ (рабочих станций).
3. Предоставляют часть своих ресурсов (файлы, папки, принтеры, приложения и их время выполнения) для общих сетевых задач.
4. Могут обращаться ко всем общим ресурсам.

Этот список определяет основные свойства одноранговой сети:

• обмен данными «каждый с каждым» или пиринговый (от англ. peer-to-peer – равный к равному);
• децентрализация общих ресурсов, размещенных на локальных хостах.

В отличие от иерархических (многоранговых) локальных сетей, в одноранговых нет выделенных серверов для хранения информации, управления обменом, доступа к оборудованию (например, принтерам). Каждый хост получает функции:

• клиентские – отправляя запросы на доступ к ресурсам или получение данных другим узлам;
• серверные – обрабатывая запросы других рабочих станций;
• административные – выделение ресурсов и разграничение прав на их использование выполняется на уровне пользователей или групп локального узла.

Иллюстрирует сказанное простой пример:

• в домашней сети 3 компьютера с условными именами Father, Mother, Child;
• на первом (Father) установлен Office со средствами совместной работы и хранятся документы. К нему подключен расшаренный (разрешено использование всеми ПК группы) принтер;
• на втором (Mother) развернуто приложение для домашней бухгалтерии. Остальные имеют доступ к отчетам и могут вносить текущие доходы и расходы в приложении самостоятельно;
• на третьем (Child) хранятся мультимедиа файлы, к которым разрешен общий доступ.

В такой структуре:

• Father становится сервером офисных приложений и принт-сервером;
• Mother – сервером приложений;
• Child – файловым (мультимедиа) сервером.

Ethernet

Архитектура Ethernet
разработана фирмой Xerox в 1975 году. В настоящий момент пользуется наибольшей
популярностью. Она использует узкополосную передачу со скоростью 10 Мбит/с,
топологию «шина», а для регулирования трафика в основном сегменте кабеля –
CSMACD.

Сеть
Ethernet
имеет следующие характеристики:

·традиционная
топология – линейная шина;

·другие топологии –
звезда-шина;

·метод доступа –
CSMA/CD;

·кабельная система
– толстый и тонкий коаксиальный,
UTP;

·скорость передачи
данных – 10 и 100 Мбит/с;

·тип передачи –
узкополосная;

·
спецификации –
IEEE
802.3.

Метод доступа Ethernet
является методом множественного доступа с прослушиванием несущей и разрешением
коллизий (конфликтов) (CSMA/CD — Carier Sense Multiple Access with Collision
Detection).

Перед началом передачи
рабочая станция определяет, свободен канал или занят. Если канал свободен,
станция начинает передачу.

Ethernet не
исключает возможности одновременной передачи сообщений двумя или несколькими
станциями. Аппаратура автоматически распознает такие конфликты, называемые
коллизиями. После обнаружения конфликта станции задерживают передачу на
некоторое время. Это время небольшое и для каждой станции свое. После задержки
передача возобновляется.

Настройка сетевых адаптеров

На данном этапе необходимо убедиться, что компьютеры рабочей группы имеют один диапазон IP адресов, одинаковую маску подсети и основной шлюз (если имеется маршрутизатор, раздающий группе интернет). Например, если в вашей сети 20 компьютеров, то, соответственно, каждому компьютеру должен быть присвоен IP адрес такого вида: 192.168.1.1 для первого компьютера, 192.168.1.2 для второго компьютера. Для двадцатого компьютера, соответственно, адрес будет: 192.168.1.20

Маска подсети для всех компьютеров организации будет одинакова, например, 255.255.255.0.

Основным шлюзом будет являться IP адрес вашего маршрутизатора, например, 192.168.1.100.

У вас может быть включен DHCP – сетевой протокол, позволяющий компьютерам автоматически получать IP-адрес и другие параметры, необходимые для работы в сети. Если DHCP включен, то при настройке программы учета рабочего времени, необходимо вместо его IP адреса компьютера, на котором установлен сервер CrocoTime, прописать имя компьютера. Если DHCP выключен, можно прописать IP адреса.

Чтобы узнать включен ли DHCP нужно в свойствах адаптера сети (Панель управления -> Сеть и Интернет -> Центр управления сетями и общим доступом -> Изменение параметров адаптера -> Подключение локальной сети -> нажать кнопку “Сведения”).

Пиринговые сети распределённых вычислений

Технология пиринговых сетей (не подвергающихся квазисинхронному исчислению) применяется также для распределённых вычислений . Они позволяют в сравнительно короткие сроки выполнять поистине огромный объём вычислений, который даже на суперкомпьютерах потребовал бы, в зависимости от сложности задачи, многих лет и даже столетий работы. Такая производительность достигается благодаря тому, что некоторая глобальная задача разбивается на большое количество блоков, которые одновременно выполняются сотнями тысяч компьютеров, принимающими участие в проекте. Один из примеров такого использования пиринговых сетей продемонстрировала компания

Одноранговая локальная сеть является наиболее распространенным вариантом создания как домашних, так и корпоративных ЛВС.

Это обусловлено тем, что подобные сети позволяют каждому клиенту (пользователю) в сети самостоятельно управлять различными сетевыми устройствами (например, принтерами).

Кроме того, создание одноранговой сети в большинстве случаев значительно проще (и дешевле) настройки централизованной компьютерной сети с подключением серверов.
