Проверка и корректировка тепловых зазоров в приводе клапанов renault logan

Замена и регулировка клапанов Рено Сандеро 1.4 и 1.6 8 клапанов

Ремонт клапанного механизма

Замена клапанов в автомобилях Рено Сандеро с силовыми агрегатами 1.4 и 1.6 литров может потребоваться при выходе из строя гибкого привода газораспределительного механизма. При этом может быть как полный его обрыв, так и деформация или срез одного из зубьев. Причем вероятность того, что детали деформируются при разрыве ремня, больше у шестнадцатиклапанных двигателей чем у восьмиклапанников с 1.6 литров. Кроме того, распространенной причиной является прогорание деталей выпускного типа, что может быть вызвано частыми перегревами двигателя. Именно через эти детали выходят отработанные горячие газы.

Для замены описываемых деталей необходимо обеспечить доступ к головке цилиндров Рено, для чего следует снять картридж воздушного фильтра, открутив четыре болта, и крышку блока цилиндров. Клапана каждого из цилиндров удерживаются при помощи контргайки и регулировочного болта.

Сама процедура замены этих деталей на автомобилях Рено Сандеро довольно сложное мероприятие, для которого потребуется специальное оборудование и инструменты

Немаловажно и знание последовательности этапов проведения подобных работ. При отсутствии опыта замены таких деталей специалисты рекомендуют обращаться в специализированные сервисные центры

Настройка работы

Средняя периодичность осуществления регулировки клапанов силовых агрегатов Рено должна составлять около 60 тыс. км общего пробега. При этом многие ведущие специалисты станций технического обслуживания склоняются к еще меньшему показателю – 30 тыс. км пробега. Для работ подобного типа потребуются такие инструменты, как пассатижи, баллонный ключ на 10 и рожковый ключ на 13, а также плоская отвертка и комплект специальных щупов для регулировки зазоров.

На первом этапе нужно снять крышку картриджа воздушного фильтра, вынуть сам фильтр и демонтировать нижнюю часть корпуса воздушного фильтра, который удерживается на четырех болтах. Поршень 1-го рабочего цилиндра необходимо переместить в так называемое положение верхней мертвой точки такта сжатия. Таким образом, клапаны этого цилиндра будут в закрытом положении, а показатели зазоров будут максимальными.

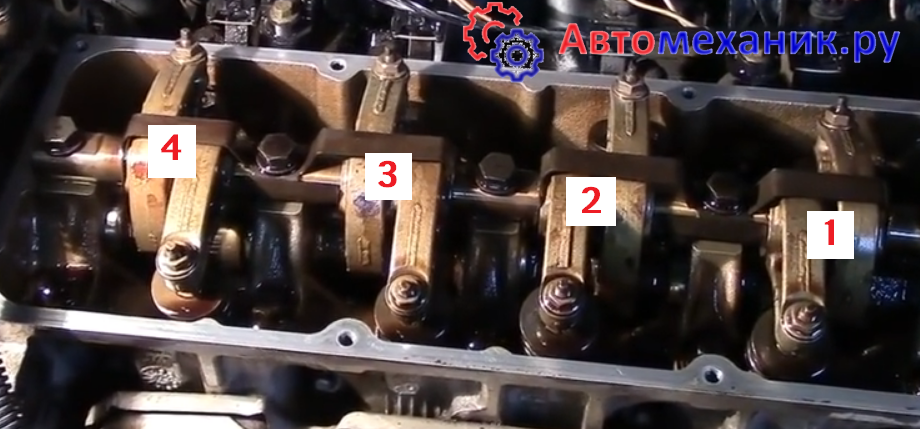

Таким же образом регулируются детали третьего, четвертого и второго цилиндров соблюдая указанную последовательность. Окончательная сборка осуществляется в обратном порядке, с обязательной ревизией состояния приводных ремней и других деталей двигателя Рено.

Слабые места Renault Sandero Stepway 2008-2014 гг. выпуска

• Двигатель;
• Трансмиссию;
• Кузов;
• Ходовую часть;
• Салон.

Разберём теперь подробнее:

На Рено Степвей устанавливаются маломощные двигатели, 16 и 8 клапанов. Тяги первого откровенно «не хватает», т.к. машина достаточно тяжелая, а сам мотор слабоват. Второй двигатель лучше приспособлен для езды по городу, но значительно увеличивает расход топлива. Например, зимой в городских условиях машина может съесть до 12 л бензина.

Ремень ГРМ желательно менять примерно каждые 60 тыс. км, а детали газораспределительного механизма меняются комплектом.

Часто встречающаяся проблема бензинового двигателя – клин термостата, что приводит к работе двигателя в неподходящем температурном режиме.

Механическая КПП ставится только на восьмиклапанный двигатель.

Автоматическая 4-ступенчатая коробка – не самый удачный выбор. Обороты на больших скоростях высокие, из-за чего поднимается расход топлива. Передачи короткие, владельцы жалуются на частое переключение.

Как и любой современный автомат, коробка является одним из самых слабых мест Renault Sandero Stepway 2008-2014 гг. Она легко перегревается, сломаться может в любой момент. Ремонт приходится осуществлять примерно каждые 100 000 км.

О роботе мнения полностью противоположные. Кто-то утверждает, что это лучший выбор, другие советуют даже не думать о его приобретении. В любом случае, надежнее механической КПП пока еще ничего не придумано.

Конструкционное решение переднего бампера таково, что при езде в заснеженных условиях на решетку радиатора и под бампер собирается в больших количествах снег.

Сама по себе подвеска Сандеро Степвей живучая за счет своей простоты. Но при выборе данного автомобиля необходимо учитывать такую его особенность, как легкие срывы в занос при прохождении поворотов на относительно высоких скоростях. Данная проблема обусловлена соотношением высоты автомобиля к его длине. В принципе, это больное место Renault Sandero Stepway первого поколения, т.к. во 2-ом поколении проблема заносов была практически полностью решена.

Отсутствие полного привода также является большим минусом для хэтчбека. Без него эксплуатация автомобиля за городом значительно усложняется, да и в городских условиях без этой функции может быть тяжело.

Классической болячкой достаточно простой и живучей подвески являются амортизаторы, крайне чувствительные к плохому покрытию.

Рулевая рейка не отличается долгожительством, что усугублено тем, что лечится это исключительно использованием деталей от других автомобилей, либо поиском «родных» запчастей на разборках.

Значительным недостатком Рено Сандеро Степвей 1 поколения является его салон. Выполненный из дешевого пластика, он совершенно не создает ощущения уюта и комфорта, а многих водителей серость и блеклость дизайна вгоняют в тоску. Сам пластик легко поцарапать, по качеству он схож с Логановским. Элементы салона легко затираются, для сохранения достойного вида желательно надеть на кресла чехлы.

Сиденья короткие и неудобные, водительское и переднее пассажирское не регулируются по высоте, что делает затруднительными поездки на большие расстояния. Подлокотник не обеспечивает комфорт водителя, а скорее мешает.

Недостатки Рено Сандеро Степвей 1-го поколения

1. Минимальная шумоизоляция;
2. Приборная панель подсвечивается оранжевым. Многие автолюбители предпочитают более спокойные нейтральные цвета;
3. Хоть в общем ЛКП нельзя назвать некачественным, но надо быть готовыми, что на порогах возможно появление сколов;
4. Малая вместительность багажника. При раскладывании заднего сиденья места становится достаточно, но дальняя поездка с большим количеством вещей будет затруднительна;
5. Маленький ресурс уплотнителей дверей. При минусовой температуре резинки могут лопнуть;
6. Сильная парусность на больших скоростях;
7. Индикатор поворота указывает на сам факт совершаемого маневра, но не уточняет, какой именно поворотник включен. Мелочь, но многих автолюбителей это не устраивает;
8. Низкое качество ковров. При очистке с них летит большое количество ворса, что доставляет определенные неудобства;
9. Российская сборка оставляет желать лучшего;
10. Маленькое количество дизельных автомобилей, в то время как по своим качествам дизельные моторы во многом превосходят бензиновые;
11. Колесные диски слишком мягкие. Помять диск можно даже на маленькой неровности.

Какой значок приборной панели пугает владельца «Рено» больше всего? Правильно, Check Engine. Попробуем разобраться, почему бортовой компьютер фиксирует ошибку в работе двигателя и что с этим делать.

Ремонтопригодность силовых агрегатов

Большинство двигателей Renault Sandero имеют чугунный блок цилиндров. Это в положительную сторону сказывается на ремонтопригодности. Исключением является лишь популярный мотор H4M. У него блок цилиндров отлит из алюминия и прогильзован. При значительных перегревах такая конструкция нередко деформируется, существенно меняя геометрию.

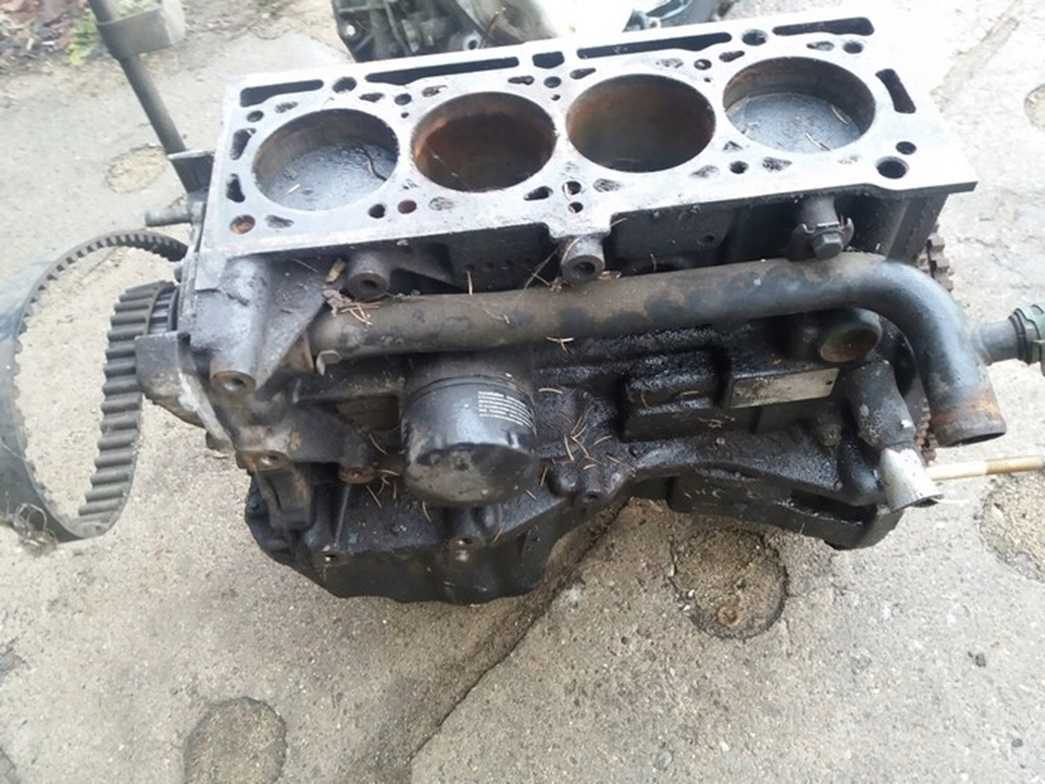

Блок цилиндров двигателя K7M

При мелком ремонте проблем с двигателями Renault Sandero нет. За него берутся в практически любом автосервисе. Этому способствует простая конструкция моторов и их широкое распространение. В продаже не проблема найти любую новую или б/у запчасть.

Нет больших проблем и с капитальным ремонтом. Детали есть для каждого популярного двигателя Renault Sandero. Некоторые автовладельцы приобретают контрактные двигатели и используют их в качестве донора для родного мотора. Этому способствует высокий ресурс большинства деталей ДВС.

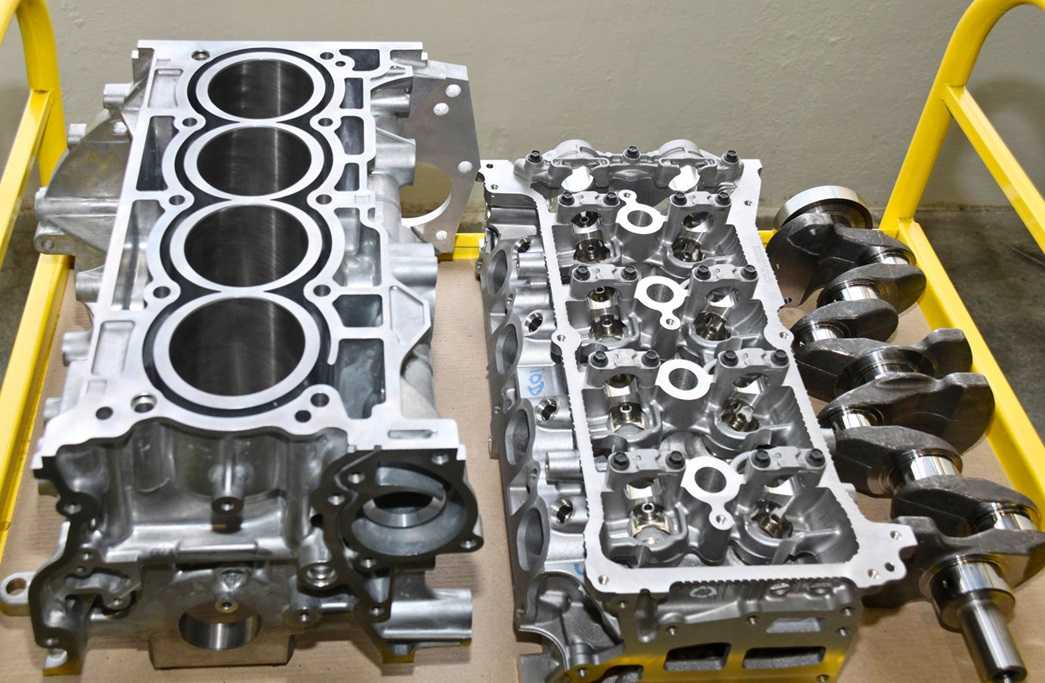

Процесс переборки

Широкое распространение двигателей Renault Sandero привело к появлению массы запчастей от сторонних производителей. Это позволяет подобрать требуемые детали по приемлемой цене. В некоторых случаях аналоги прочней и надежней оригинальных запчастей. Все же при прочих равных условиях предпочтение лучше отдать фирменным изделиям.

Особое внимание на двигателях Renault Sandero следует уделять состоянию ремня ГРМ. Заклинивание помпы или валика ведет к его чрезмерному износу

Обрыв ремня на всех моторах Renault Sandero приводит к встрече поршней с клапанами.

Самые частые неисправности и способы их устранения

Эксплуатация и ремонт любого транспортного средства должны осуществляться по определенным правилам

Замок багажника в Рено Логан должен получать повышенное внимание, как и всем прочим мелким механизмам. Можно самостоятельно устранить большинство неисправностей данного узла. Много времени для этого не потребуется

Во время ремонта следует взять следующие инструменты, кроме оригинального замка, который имеет свой артикул:

Много времени для этого не потребуется. Во время ремонта следует взять следующие инструменты, кроме оригинального замка, который имеет свой артикул:

• имеющую пятимиллиметровое сверло по металлу дрель;
• трехгранный напильник;
• молоток;
• надфликс;
• тиски стационарного типа;
• обычный канцелярский циркуль;
• ножовку.

Рено Логан когда происходит ремонт замка следует разместить на ровной площадке, это показано в видео инструкции. Ручной тормоз должен быть выжат. Крышку багажного отсека Рено Логан переводят в открытое положение и извлекают корпус из пластмассы. Рычаг с замком, таким образом, окажется открытым. Затем необходимо демонтировать удерживающее запорный механизм стопорное кольцо. Действовать необходимо аккуратно. Принцип работы, знание которого необходимо для проведения качественного ремонта, достаточно прост:

• на коромысло механизма усилие передается пластмассовой втулкой;
• открытие защелки происходит от переданного усилия;
• втулка в закрытом положении упирается в корпус;
• шип является ограничителем хода, отделяющим положения «закрыто» и «открыто»;
• один поворот ключа равен размеру хода.

Проблемы с шипом Renault Logan вызывают неисправности чаще всего. Частичное открытие или полный отказ в открытии багажника возникают обычно из-за этого элемента. Если шип вышел из строя, следует изготовить самостоятельно или купить новый шип, а в некоторых случаях требуется замена замка. В первом случае потребуется также дополнить элемент плоской шайбой. Монтировать шип нужно между двумя втулками. Полностью неподвижной является только одна из них. Обычная пятикопеечная монета может быть использована в качестве основы. Ее обрабатывают по кругу напильником, снимая примерно два миллиметра. Тиски помогут обеспечить нужный уровень устойчивости. Для дальнейшей установки штока нужно просверлить отверстие ровно посередине монеты. С двух противоположных сторон далее делают заскобы, который в дальнейшем и будут шипами. Вся конструкция собирается после проведения указанных работ.

Скорость износа механизма в авто Renault Logan и силу трения можно снизить, если смазать традиционным графитом или средством «Литол» все части механизма. После того, как шип будет установлен на место, следует проверить фактический ход штока. Меньше, чем раньше, он быть не должен. Механизмы защелкивания и закрытия также нужно проконтролировать. Отчетливый характер должен носить сопровождающий защелкивание замка звук.

Пошаговая инструкция по проведению регулировки

В моделях с 16 клапанами регулировка не требуется, так как в них данная процедура выполняется гидрокомпенсаторами в автоматическом режиме. Необходима регулировка клапанов Рено Логан, имеющим 8 клапанов в четырехцилиндровом моторе.

Проводится процедура при полностью охлажденном моторе. В противном случае из-за расширения металла результат замеров будет не информативным и понадобится повторный ремонт.

Для быстрого охлаждения можно использовать обычный домашний вентилятор. Если такой возможности нет, необходимо оставить автомобиль с выключенным двигателем на ночь. После 12 часового простоя можно приступать к измерению зазоров и устранению несоответствий.

Прежде чем начинать ремонт, нужно убедиться, что натяжение ремня ГРМ находится в пределах нормы. При отклонении от стандарта необходимо подтянуть или ослабить ремень до нужных параметров.

Шаг 1

Освободить доступ к крышке головки блока цилиндров. Для этого следует снять корпус воздушного фильтра. Процедура проводится с использованием отвертки и ключа на 10. Сам фильтр при необходимости продувают сжатым воздухом или меняют на новый.

Чтобы демонтировать фильтр, нужно отсоединить патрубок воздухозаборника и выкрутить четыре удерживающих корпус винта. Далее аккуратно приподнимают фильтр. Образовавшийся проем позволяет отсоединить трубку адсорбера и снять шланг сапуна. Фильтрующий элемент откладывают в сторону недалеко от области ремонта.

Шаг 2

К следующему этапу необходимо отнестись с максимальной серьезностью. Именно он обеспечивает безопасность дальнейших манипуляций

Следует осторожно снять фиксаторы высоковольтных проводов со свечей. Затем открепить разъем модуля зажигания и шланг вентиляции картера

Шаг 3

Осторожно отвести с места проведения процедуры шланг адсорбера и убрать провода с края клапанной крышки, освобождая к ней доступ. Тщательно удалить всю пыль и мелкий сор при помощи сжатого воздуха

Это предотвратит попадание инородных тел в механизм газораспределения после открытия крышки.

Шаг 4

Трубчатым ключом, нужно выкрутить 4 болта, удерживающих крышку клапанной системы. Затем аккуратно снять ее и отложить в сторону.

Шаг 5

Машину нужно поставить на ручник и включить пятую передачу. Установить домкрат позади правого переднего колеса. Привести устройство в положение, при котором колесо окажется вывешенным.

Шаг 6

Вручную неторопливо прокрутить поднятое колесо. При этом нужно внимательно контролировать момент, когда появится буква F на шестерне распределительного вала (нужно контролировать клапаны первого цилиндра). Это период наибольшего удаления кулачка от рабочей части рычага.

Шаг 7

На данном этапе следует максимально ослабить контргайку регулировочного болта. Болт необходимо зафиксировать пассатижами, предотвратив незапланированное проворачивание. Разместить щуп нужного размера в свободном пространстве между краями клапана и регулировочного винта.

Шаг 8

Зафиксировав контргайку, предотвращая проворачивание, плоскогубцами затянуть болт. Затягивать необходимо до момента, пока щуп еще двигается в зазоре, но уже с незначительным усилием.

Шаг 9

Зафиксировав болт, поджать контргайку. Проверить, как двигается щуп в зазоре. Если инструмент основательно зажат или перемещается слишком легко, повторить предыдущий шаг. Нужно добиться, чтобы щуп можно было передвигать, прикладывая лишь небольшое усилие.

При финальной затяжке регулировочный болт может немного приподниматься (на доли мм). Это нужно учитывать при проведении процедуры.

Шаг 10

Если отрегулировать клапаны не удается, стоит провести ревизию на предмет выработки. Для этого выкручивают болт и внимательно осматривают рабочую поверхность. Если присутствует значительная впадина, болт необходимо заменить на новый, так как провести качественную регулировку не удастся. Также стоит осмотреть резьбу на деталях регулировочного узла. Возможно, и там что-то нуждается в срочной замене.

Шаг 12

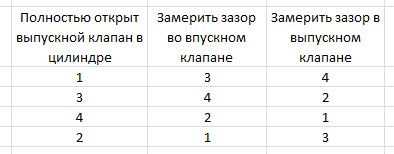

Проворачивая колесо, последовательно изменяют положение распределительного вала и повторяют процедуру на других клапанах.

Шаг 15

Запустить двигатель и проверить качество регулировки. Контроль проводится в разных режимах. Во время работы не должно наблюдаться посторонних шумов, постукиваний или вибраций.

Зачем регулировать клапана и каким должен быть зазор

Автомобильный двигатель работает в сложном тепловом режиме, поэтому его детали подвержены температурному расширению. Наличие зазора между стержнем клапана и рычагом (коромыслом ) позволяет компенсировать изменение линейных размеров. При этом он не должен быть слишком большим, иначе клапан не будет полностью открываться. Цилиндры будут хуже наполняться горючей смесью, а отработанные газы не смогут вовремя покинуть камеру сгорания. В итоге двигатель не развивает полную мощность, а потребление топлива растёт.

При недостаточном зазоре клапан не закроется, что опять же влечёт за собой потерю мощности, неустойчивую работу силового агрегата и увеличенный расход бензина. И если для впускных клапанов подобная неприятность не влечёт неприятных последствий, то работающие в более сложных условиях выпускные клапаны и их сёдла подвергаются катастрофически быстрому износу.

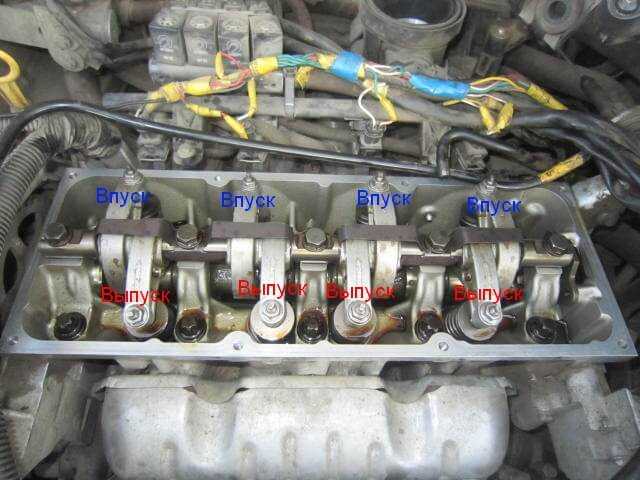

По рекомендациям производителя зазор для впускных клапанов (они находятся со стороны воздушного коллектора) составляет 0.1-0.15 мм, а для выпускных – 0.25 — 0.3 мм. Если же процедура проводится после замены деталей газораспределительного механизма, то для новых выпускных клапанов оставляют зазор 0.2-0.25 мм. После того как их тарелки приработаются к сёдлам, параметры придут в норму.

5.6. Регулировка зазоров в приводе клапанов

Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и регулировочным болтом, ввернутым в одно из плеч коромысла привода клапана. При увеличенном зазоре клапан не будет полностью открываться, при уменьшенном – полностью закрываться.

О необходимости регулировки зазоров в приводе клапанов свидетельствует отчетливый громкий стук, слышный при работе двигателя на холостом ходу с места водителя при закрытом капоте. Увеличенные зазоры не приводят к аварийным поломкам двигателя, но вызывают усиленный износ деталей клапанного механизма. Помимо этого при увеличенных зазорах впускных клапанов ухудшается наполнение цилиндров горючей смесью и, как следствие, снижается мощность двигателя. При полном отсутствии зазоров у выпускных клапанов, помимо неровной работы и снижения мощности двигателя из-за уменьшения компрессии в цилиндрах, возможно обгорание тарелок этих клапанов и их седел из-за перегрева, так как не садящийся плотно в седло клапан плохо охлаждается.

Зазор измеряют на холодном двигателе (при +20 °С) между торцами стержня клапана и регулировочного болта при полностью закрытом клапане. Номинальный зазор для впускных клапанов 0,10–0,15 мм, для выпускных – 0,25–0,30 мм.

После замены клапанов при первоначальной регулировке для выпускных клапанов нужно установить несколько уменьшенный зазор, равный 0,20–0,25 мм.

Перед началом регулировки обязательно проверьте и при необходимости отрегулируйте натяжение ремня привода газораспределительного механизма (см. «Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма»).

Вам потребуются: все инструменты, необходимые для снятия крышки головки блока цилиндров, а также ключ «на 10», пассатижи, набор плоских щупов.

1. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров» ).

2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия» ). В этом положении оба клапана 1-го цилиндра будут закрыты, а зазоры между торцами клапанов и регулировочных винтов будут максимальны.

Отсчет цилиндров ведется от маховика.

Для установки поршня 1-го цилиндра в положение ВМТ такта сжатия требуется снятие верхней крышки ремня привода газораспределительного механизма (для получения доступа к установочным меткам на шкиве распределительного вала и на крышке головки блока), что влечет за собой трудоемкие предварительные операции по снятию правой опоры подвески силового агрегата. С точностью, достаточной для регулировки зазоров в клапанном механизме, распределительный вал можно установить в требуемое положение, контролируя его визуально. Распределительный вал нужно повернуть так, чтобы пятки коромысел привода обоих клапанов цилиндра, у которого проводится регулировка, опирались на затылочные части кулачков распределительного вала, а коромысла можно было бы переместить «покачиванием» в пределах зазора.

3. Ослабьте затяжку контргайки регулировочного болта одного из коромысел, удерживая болт от проворачивания пассатижами. Вставьте щуп в зазор между торцами клапана и регулировочного винта.

4. Удерживая от проворачивания контргайку, вращайте регулировочный болт по часовой стрелке до того момента, когда щуп в зазоре можно будет перемещать с легким усилием.

Не заворачивайте регулировочный болт до момента полного защемления щупа, так как при этом начнется перемещение клапана и зазор окажется заведомо меньше нормы.

5. Удерживая от проворачивания регулировочный болт, затяните контргайку и проверьте зазор. При необходимости повторите регулировку.

6. Аналогично отрегулируйте зазор для второго клапана.

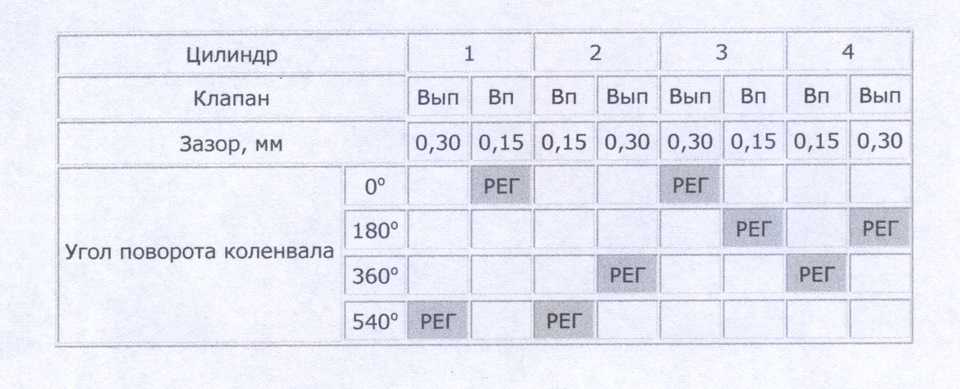

7. Проверните коленчатый вал ровно на пол-оборота. При таком положении коленчатого вала оба клапана 3-го цилиндра полностью закрыты и их коромысла освобождены.

8. Отрегулируйте зазоры между торцами клапанов и регулировочных болтов 3-го цилиндра.

9. Последующими поворотами коленчатого вала ровно на пол-оборота установите поршни 4-го, а затем 2-го цилиндра в ВМТ такта сжатия и отрегулируйте зазоры для остальных клапанов.

10. Установите крышку головки блока цилиндров и все снятые детали в порядке, обратном снятию. При необходимости замените сильно обжатую прокладку крышки.

Достоинства и недостатки силовых агрегатов

Значительный опыт эксплуатации автомобилей Рено со всеми тремя типами моторов с жидкостным охлаждением позволяет составить довольно объективную картину их сильных и слабых сторон, причем у двух моделей K7J и K7M эти характеристики практически идентичны, и только двигатель K4M имеет значительные отличия в силу более современных технологических решений, а какой лучше, решать уже покупателям.

Достоинства K7J и K7M:

• низкая стоимость и простота конструкции двигателей;
• надежность: подтвержденный моторесурс составляет более 400 тыс. км;
• универсальность и ремонтопригодность;
• простота технического обслуживания;
• высокий крутящий момент;
• хорошая «эластичность» двигателей, равная 1.83.

Недостатки K7J и K7M:

• относительно высокий расход топлива;
• нестабильность оборотов при работе на холостом ходу;
• отсутствие в конструкции гидрокомпенсаторов, как следствие — необходимость постоянной регулировки клапанов (через 20-30 тыс. км);
• «загиб» клапанов при внезапном обрыве ремня ГРМ;
• повышенная «текучесть» сальников коленвала;
• слабая надежность элементов системы охлаждения;
• шумность и склонность к вибрациям.

К преимуществам модели K7M перед K7J можно отнести только повышенные на 12% максимальную мощность и на 11% максимальный крутящий момент. Но за эти преимущества ДВС 1.6 л расплачивается и увеличенным на 4.5% аппетитом, поэтому, какой лучше, вопрос спорный.

Достоинства K4M:

• надежность, практический ресурс превышает 400 тыс. км пробега;
• соответствие экологическим нормам Евро-4;
• повышенная мощность (102 л.с.);
• низкая шумность и виброустойчивость;
• более современная и надежная система охлаждения.

По сравнению с 8-клапанными моторами, K4M 16V работает намного тише, не подвержен вибрациям и обладает таким же ресурсом, но значительно большими мощностью и крутящим моментом. Недостатки мотора K4M:

• дорогие запчасти;
• «загиб» клапанов при обрыве ремня;
• слабая «эластичность» двигателя, равная величине 1.53, как следствие — проблемы с ускорением автомобиля при обгонах.

Таким образом, детальный анализ технических характеристик всех трех образцов ДВС, а также практический опыт эксплуатации Рено Логан с этими силовыми установками позволяет определиться, какой мотор лучше. Более мощный ДВС 1. 6 л с жидкостным охлаждением все же несколько предпочтительнее своего «старшего брата» 1.4 л. Мощности 75 л. с.

просто недостаточно для комфортного управления груженым автомобилем ни на загородной трассе, ни в коротких «перебежках» по городу. А в споре 16V мотора с 8V безусловным лидером выступает первый образец. Единственная характеристика, по которой 16V проигрывает своему оппоненту — «эластичность».

По остальным же характеристикам 16V лучше лучше. Двигатель V16 с жидкостным охлаждением корпорации Рено просто намного современнее и дает больше возможностей водителю.

Замена ремня ГРМ Рено Сандеро 1.6 (Рено Логан 1.6) 16 клапанов

Замена ремня ГРМ в 16-клапанном моторе Sandero/Logan довольно сложная процедура, поэтому для её осуществления запаситесь терпением и вниманием. Для начала фотография 16-клапанного привода ГРМ для общего понимания конструкции и устройства

• 1 – зубчатый шкив коленчатого вала
• 2 – ремень привода ГРМ
• 3 – натяжной ролик
• 4 – зубчатый шкив распределительного вала привода выпускных клапанов
• 5 – зубчатый шкив распределительного вала привода впускных клапанов
• 6 – обводной ролик
• 7 – зубчатый шкив насоса охлаждающей жидкости

Для замены ремня привода ГРМ нужно снять правую опору силового агрегата, правый грязезащитный щиток моторного отсека, кстати для удобства процесса работу желательно выполнять на яме, эстакаде или подъемнике. Откручиваем верхнюю крышку привода ГРМ. Затем откручиваем нижнюю крышку привода ГРМ. Головкой «на 18» отворачиваем болт крепления шкива коленвала. Снимаем шкив и нижнюю крышку.

Чтобы не нарушить фазы газораспределения, перед снятием ремня привода ГРМ необходимо установить коленчатый и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра. Для проворачивания коленчатого вала вворачиваем на место болт крепления шкива коленвала, с помощью него и будем проворачивать двигатель не снимая ремня.

Для определения положения распределительных валов необходимо извлечь две резинометаллические заглушки из отверстий в левом торце головки блока цилиндров. Под заглушками находятся концы распредвалов со специальными пазами. Смотрим фото

Вот в эти пазы необходимо вставить специальную металлическую пластину, которая заблокирует распредвалы от проворачивания. Пазы должны быть в горизонтальном положении, как на фото.

Теперь необходимо заблокировать коленвал 16-клапанного двигателя от прокручивания. Для этого в Сандеро или Логан предусмотрено специальное технологическое отверстие с пробкой, в блоке цилиндров под датчиком сигнализатора аварийного давления масла. Откручиваем заглушку и вкручиваем туда подходящий по резьбе болт. Главное, что бы резьба у этого болта была не менее 75 мм. Этот болт и блокирует коленчатый вал от проворачивания в положении ВМТ поршней 1-го и 4-го цилиндров.

После того, как мы заблокировали распредвалы и коленвал в ВМТ первого цилиндра, можно снимать старый ремень ГРМ и ставить новый. Сразу скажем, что при замене ремня необходимо менять натяжной и обводной ролики. Ослабляем гайку натяжного ролика и специальным гранником соответствующего размера ослабляем натяжение ремня. С помощью этого же гранника при установке нового ремня ГРМ натягиваем ремень. Смотрим фото.

После замены и регулировки натяжения ремня не забудьте вывернуть болт из блока цилиндров, который удерживал коленвал от прокручивания, а так же снять пластину, которая удерживала распредвалы от прокручивания. Еще одна важная вещь, при установке нового ремня ГРМ Логан/Сандеро 1.6 16V, на котором нанесены стрелки, ориентируем его так, чтобы стрелки совпали с направлением движения ремня. А ремень, как и все шкивы вращаются по часовой стрелке.

Данная инструкция пригодится многим владельцам различных моделей Рено. Поскольку двигатель Renault К4М 1.6 16-клапанов с ремнем ГРМ устанавливают на Логан, Сандеро, Сандеро Степвей, Дастер, Меган, Флюенс и другие модели французского производителя.
