Преимущества и недостатки установки паука на ВАЗ 2170
После установки на ВАЗ 2170 «паук», владельцы Приоры отмечают следующие положительные изменения в ее работе:
- автомобиль быстрее разгоняется;
- улучшается маневренность машины на дороге;
- звук двигателя напоминает работу мотора спортивного автомобиля;
- двигатель становится мощнее до 10 л.с.;
Тем не менее, часто изменение конструкции выхлопной системы, связанное с установкой паука, может иметь и негативные последствия:
Гайки крепления катколлектора к головке блока цилиндров приора труднодоступны. Кроме того, фланец катколлектора уплотнен металлоармированной прокладкой. Уплотнительную прокладку нужно обязательно заменять при каждой разборке соединения. Перед снятием катколлектора необходимо снять впускной коллектор — это облегчит доступ к его креплению.
- 1. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя ваз 2171»).
- 2. Снимите провод с клеммы «минус» аккумуляторной батареи.
- 3. Отсоедините от катколлектора приемную трубу дополнительного глушителя, для чего отверните гайки крепления фланца приемной трубы к фланцу катколлектора и снимите фланец приемной трубы со шпилек фланца катколлектора ваз 2170 (см. «Замена дополнительного глушителя»).
- 4. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).

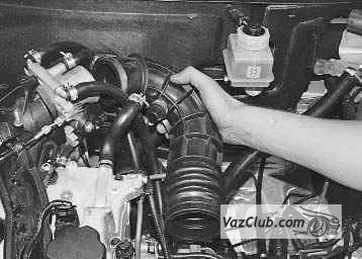

5. Снимите воздухоподводящий рукав и три шланга системы вентиляции картера ваз 2170 (см. «Очистка системы вентиляции картера»).
6. Разъедините четыре колодки жгута проводов модулей зажигания и отведите жгут в сторону. Снимите модули зажигания (см. «Снятие и установка катушек зажигания»).
7. Демонтируйте дроссельный узел.
8. Извлеките впускной коллектор ваз 2172 (см. «Замена прокладки крышки головки блока цилиндров лада приора»).
9. Отсоедините от моторного жгута колодки жгутов проводов управляющего и диагностического датчиков концентрации кислорода…
10. …и разъедините от теплоизоляционного щитка рулевого механизма держатели жгутов проводов управляющего и диагностического датчиков концентрации кислорода
11. Отверните три гайки крепления термоизоляционного щитка рулевого механизма лада приора к моторному щиту и снимите щиток.
- 12. Отверните две гайки крепления кронштейна подводящей трубы водяного насоса, выверните болты крепления катколлектора к кронштейну его крепления, отверните восемь гаек крепления катколлектора к головке блока цилиндров priora и снимите катколлектор. Отсоединение катколлектора от головки блока цилиндров и его дефектовка подробно описаны в подразделе «Замена прокладки катколлектора».
- 13. Снимите со шпилек головки блока уплотнительную прокладку катколлектора.
- Уплотнительную прокладку катколлектора и впускной трубы при каждой разборке соединения обязательно заменяйте новой.
- 14. Очистите от остатков старой прокладки и нагара фланцы головки блока и катколлектора.
- 15. Выверните из катколлектора ваз 2171 оба датчика кислорода и установите их на новый катколлектор ваз 2172.
- 16. Установите катколлектор и все снятые детали и узлы в порядке, обратном снятию.
Во избежание прилипания прокладки и для повышения ее герметичности рекомендуем перед установкой смазать прокладку с обеих сторон тонким слоем графитной смазки.
Шпильки крепления выпускного коллектора приора смажьте графитной смазкой.
Рано или поздно автомобиль необходимо ремонтировать. Где-то замену нужно выполнять планово, где-то нет. Но каждый автовладелец встречается с подобной проблемой.
Сразу же возникает вопрос: какой ремонт реально провести самостоятельно, а где необходимо ехать в автосервис? Благодаря просторам Интернета всю необходимую информацию даже с видеоинструкцией можно найти быстро.
Главной функцией коллектора является распределение воздуха по цилиндрам двигателя, а также там смешивается топливно-воздушная смесь. И если своевременно не проводить диагностику работы воздушной системы, и не обращать внимания на симптоматику, это может привести к более серьезным поломкам двигателя.
Снятие и установка впускного коллектора
| ОБЩИЕ СВЕДЕНИЯ |
Разъемы жгута проводов системы впрыска топлива
| Разъем жгута проводов указан стрелкой. |
Места нанесения герметика на сопрягаемые поверхности
| Места нанесения герметика указаны стрелками. |
Снятие с коллектора топливной магистрали и вентилей впрыска
| Вентиль впрыска указан стрелкой. |
ДВИГАТЕЛИ ОНС
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять провод массы с аккумулятора.
2. Слить охлаждающую жидкость.
3. Отсоединить от коллектора вакуумные
трубки. Количество трубок зависит от модели и оборудования.
4. Снять разъемы жгутов топливных
форсунок на ближайшем к перегородке конце трубопровода.
5. Отсоединить под коллектором провод
датчика контрольной лампочки давления масла.
6. Ослабить хомуты и снять с коллектора
магистраль, измеритель потока воздуха и трубопровод.
7. Снять крышку распределителя
и отсоединить высоковольтные провода.
8. Отвинтить две гайки и снять опору,
идущую от коллектора к правой стороне головки цилиндров.
9. Отвинтить четыре болта и снять
опору, которая соединяет основание коллектора с левой стороной блока.
10. Отвинтить скобу троса акселератора
и сдвинуть ее в сторону.
11. Отсоединить трубку подачи топлива
от топливного кронштейна и возвратную трубку от регулятора давления
топлива.
12. Отсоединить от коллектора шланг
системы охлаждения.
13. Отвинтить шесть гаек и болтов
крепления коллектора (указан стрелками) и снять его. К одной из шпилек
дополнительной гайкой может быть подсоединен провод заземления.
14
Осторожно снять с головки блока
цилиндров коллектор вместе с присоединительными деталями. Если распределитель
мешает снятию, отвинтить переднюю шпильку коллектора или снять распределитель. 15
15
Снять с головки блока цилиндров
прокладку.
16. Установка производится в последовательности,
обратной снятию. На сопрягаемые поверхности нанести слой герметика.
ДВИГАТЕЛИ DОНС
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||||||||||||
|
ДВИГАТЕЛИ V6Выпускное соединение системы охлаждения на впускном трубопроводе
двигателя V6
Порядок затягивания болтов крепления впускного коллектора двигатели V6
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||||||||||||
|
Тюнинг
Простая прошивка или чип-тюнинг на 124 двигатели, особо технические характеристики не изменит. Для ощутимого увеличения мощности необходимо производить доработку двигателя.
- Наиболее простой и распространенный тюнинг двигателя 21124— установка спортивных распредвалов, прямоточного резонатора, увеличенного дросселя — таким способом можно поднять мощность до 120 л.с. Немного мощности к этому может добавить установка более легкой поршневой. Это, заодно, снизит расход топлива ваз 21124.
- Около 150 л.с. может обеспечить доработка головки блока и установка распредвалов с увеличенными фазами раскрытия клапанов.
- Примерно такой же эффект кажет установка компрессора, он устанавливается на восьмиклапанные моторы и на шестнадцатиклапанные.
- Стабильную работу двигателя на любых оборотах обеспечивает установка четырех дросселей, по одному на каждый цилиндр. По народному опыту, наиболее подходящий вариант — установка впрыска от ToyotaLevin. Для этого собирается комплект из самих дросселей, переходный коллектор, фильтр нулевого сопротивления, форсунки, датчик абсолютного давления и регулятор давления топлива. В связи с тем, что обороты превышают предельные, необходимо установить облегченную поршневую и широкофазные распределительные валы. С такой доработкой мощность двигателя может достигать 200 л.с. Но, такая модернизация резко снижает ресурс мотора, чревата частыми выходами из строя и необходимостью производить серьёзный ремонт ВАЗ 124, из-за того, что движок легко и часто раскручивается до 9 000 об/мин.
№5 Снимаем пластиковый ресивер ваз 21124 с ГУР и добираемся к крышке клапанов
Полезной информации на просторах интернета для себя не нашел. Были только форумы пятилетней давности где «обещали завтра выложить фото процесса» Отдельное спасибо telepnev и Rimskii81 за то что подсказали что и где искать. Сегодня вооружился терпением на весь день пошел в гараж с целью снять этот чертов ресивер, что мне спустя пару часов танцев с бубнами удалось=)) К крайнему левому креплению удалось подлезть только открутив верхний болт генератора и засунув трещётку снизу откручивая по пол миллиметра в год удалось ослабить болт и дальше он пошел от руки. Но какова же была моя злость когда на ослабленом болту у меня не получалось достать трешетку которую придерживало изнутри болтом))

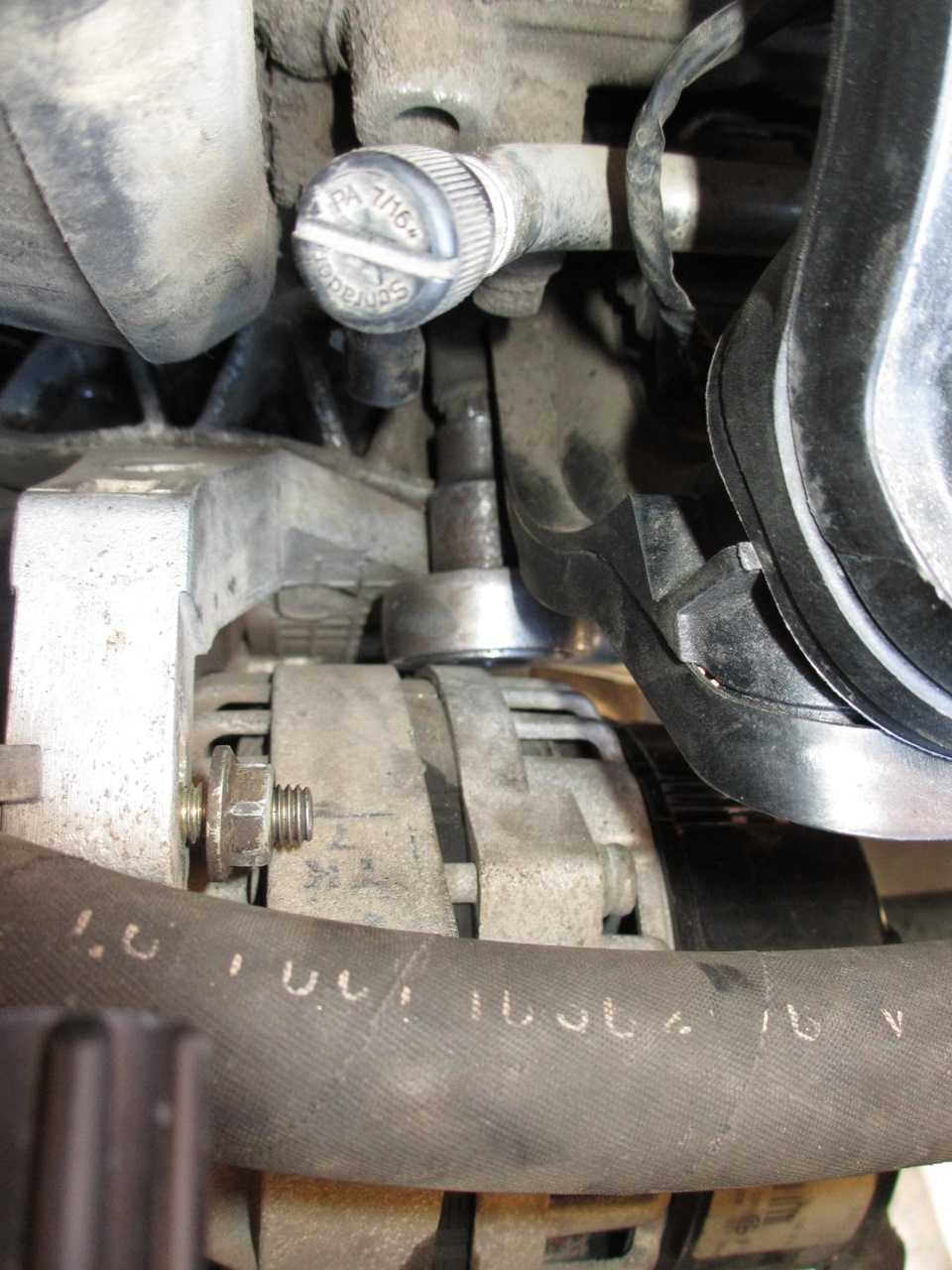

Далее по советам вышеупомянутых людей принялся искать на ощупь еще один болт и три гайки подлезть к которым оказалось проще чем первому болтику но хлопот они тоже доставили))

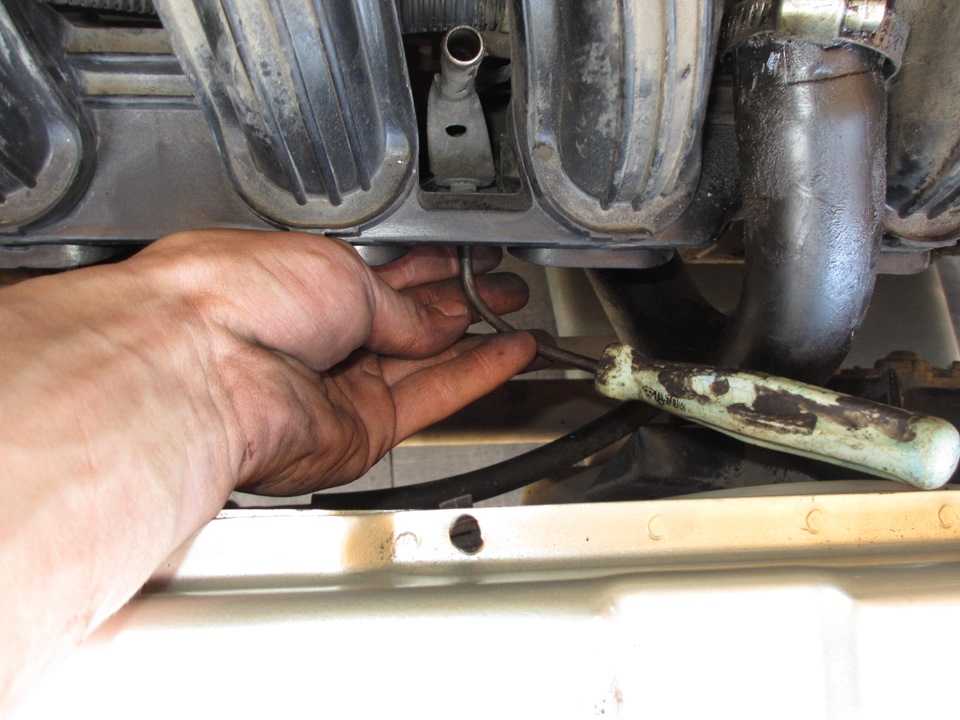

Потом открутил маслянный щуп своим ноу хау из загнутой в тисках отвертки)))

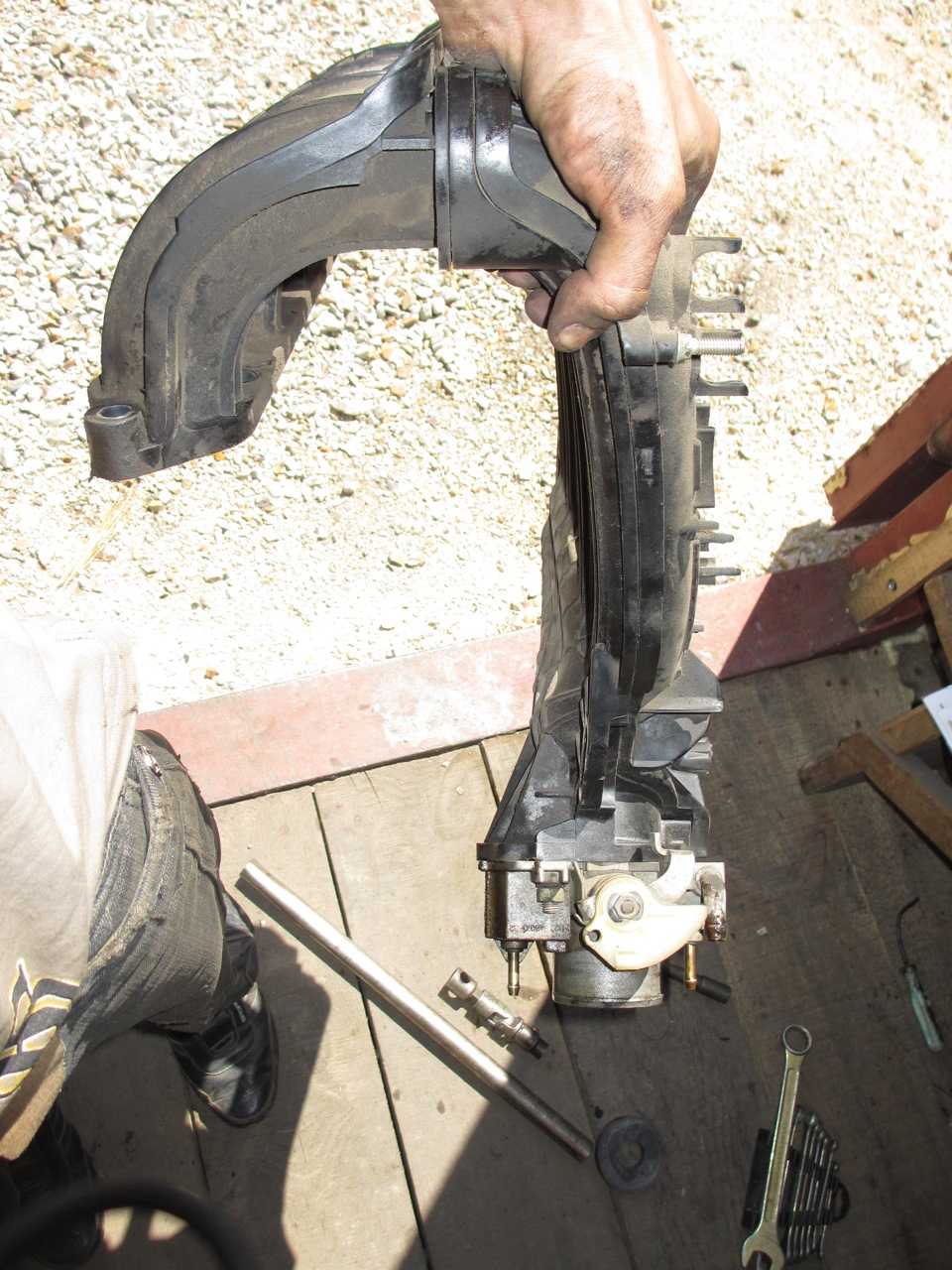

Как я вытаскивал сам ресивер это отдельная история. Он сопротивлялся как мог и упирался во что угодно лиш бы не выходить. Сначала это были катушки на свечах, затем генератор и шланг который идёт от щупа к клапанной крышке. И вот наконецто ресивер в руках))) Счастью небыло предела)

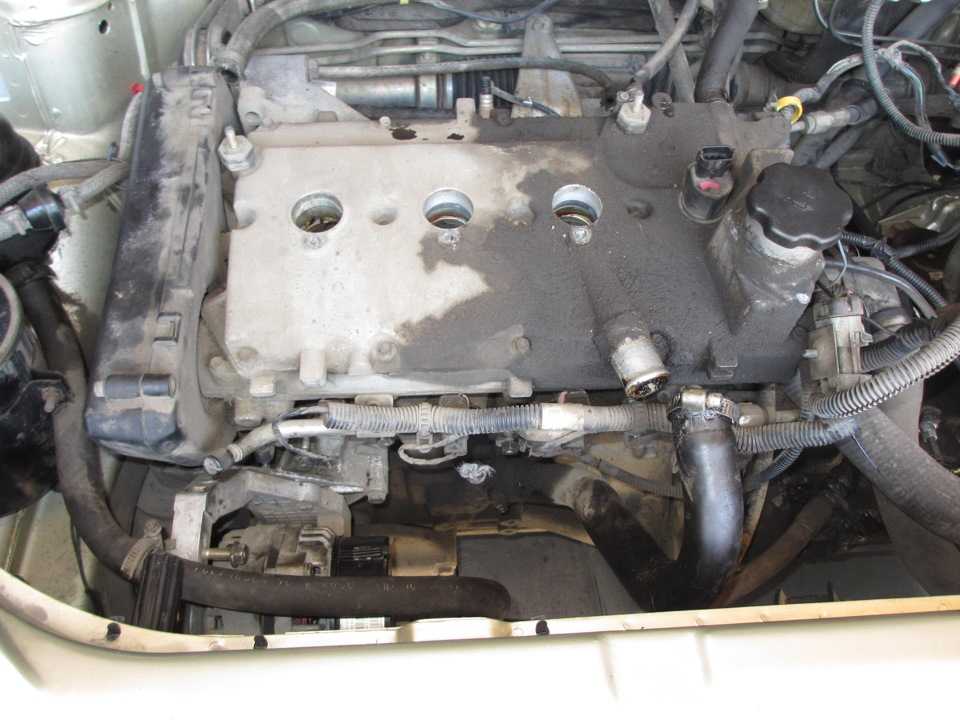

С клапанной крышкой тоже не всё так просто 5 болтов сверху и 4 снизу я открутил с лёгкостью а вот 5 болтов по середине и 1 снизу справа мне помог открутить специальным ключиком человек который приехал покупать ксенон за что ему тоже огромное спасибо)))
Лада Приора Универсал › Бортжурнал › Промывка форсунок и «снятие ресивера 21126 мотора с кондиционером…»
Всем привет!Вот и настало долгожданное время очередного бж!Решился я промыть форсунки, к этому меня ничего не с подвигло. Ну просто надо и все, и пробег как бы скоро подойдет к заветной сотне.А тут еще сквозь ресивер стал замечать сырость над рампой, такое ощущение что где то что то сифонит, обросло все масленным мхом.Ну и решил я это дело все перебрать и промыть, с заменой всех уплотнительных колец и прокладок. Начал снимать ресивер и столкнулся с трудностью его демонтажа, все из за того что левый болт крепления ресивера труднодоступен из за переехавшего вверх генератора и его кронштейна
Для меня это было неожиданностью, намучившись-принял решение все собрать обратно и дома основательно под изучить подход к этой проблеме…Начитавшись немногочисленных постов в инете-сегодня предпринял попутку номер два) Снял с крепления генератор, и только после этого появился хоть какой то доступ к болту, кое как победив его принялся за остальные.
Тут моему взору открылся срач! Срач по всей видимости из трех мест, это из под клапанной крышки, из под ресивера/топливной рампы и из лопнувшего вдоль шланга вентиляции картера (кто увидит его, пролетающего на околоземной орбите-передавайте привет))
Ну это все на потом, для начала промывка форсунок, кстати рампа вылетела как то легко из головки, кольца сузились, ссохлись. не зря полез)) ыыы))Промывал по всем давно известной системе с 5и кубовым шприцом, очистителем карба и аккумулятором. Снимать все это происходящее не стал. Первые три форсунки Прочистились хорошо, после непродолжительной продувки роспыл стал каким должен быть, а вот четвертая форсунка при подаче давления в системе моей трусливо начала ссать! Ёпта! Да ещё так смачно как открытая, после цикла промывки не сразу но все вернулось на круги своя)) Вуаля) «Ну прям и в правду не зря полез» — успокаивал я себя внутренним голосом)Довольный собой и в кой то веке своим помощником
Принялся за очистку двигателя от шубы…Ну и грязища!
это еще более менее
Решено демонтировать клапанную крышку и промазать ее заново
На том и закончил) так и оставил все…сижу вот думаю совместить этот мини ремонт с заменой катализатора на вставку 4-2-1…, прошивку, может быть замену ремня ГРМ и роликов, ибо как купил так и не менял ничего…
Топливная система Приоры
• бензобак;• насос и фильтр, расположенные в баке;• топливопровод;• регулятор давления;• топливная рампа;• четыре форсунки;• дроссельная заслонка;• впускной коллектор;• электронная система управления двигателем.
Работа основывается на том, что при включении зажигания начинает работать топливный электронасос, который нагнетает давление в рампе. Далее, при прокручивании двигателя стартером, электронный блок управления открывает и закрывает форсунки, топливовоздушная смесь поступает в камеры сгорания, согласно схеме работы.
После попадания топлива в камеру сгорания между электродами свечей зажигания образуется искра. Происходит воспламенение топлива и двигатель заводится. Форсунки представляют собой электромагнитные клапаны, за их работу отвечает блок управления. Он же отвечает и за качество смеси, соотношение воздуха и бензина. Иногда возникают проблемы и приходится разбирать топливную систему для проведения ремонта.
Снятие впускного трубопровода
Впускной трубопровод снимаем для замены уплотнительных прокладок. в соединении трубопровода и головки блока цилиндров, для снятия топливной рампы, а также при ремонте головки блока цилиндров. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем пластмассовую крышку двигателя. Крестообразной отверткой ослабляем затяжку хомута крепления шланга вентиляции картерa…
…и снимаем шланг с патрубка крышки головки блока цилиндров.
Крестообразной отверткой отворачиваем саморез крепления направляющей трубки указателя уровня масла к впускному трубопроводу…
…и вынимаем вверх трубку с указателем уровня масла.
Пассатижами ослабляем затяжку ленточного хомута крепления шланга вакуумного усилителя тормозов… …и снимаем шланг с патрубка впускного трубопровода. Отсоединяем наконечник троса привода дроссельной заслонки от сектора привода (см. «Замена троса привода дроссельной заслонки»). Отвернув гайки крепления дроссельного узла и не отсоединяя от него шланги охлаждающей жидкости, отводим дроссельный узел от впускного трубопровода (см. «Снятие дроссельного узла»). Отсоединяем колодки проводов от катушек зажигания 1-го, 2-го и 3-го цилиндров (см. «Проверка состояния и замена свечей зажигания»)…
…и отводим жгут проводов в сторону.
Головкой «на 10» отворачиваем две гайки верхнего крепления впускного трубопровода к крышке головки блока цилиндров. Головкой «на 13» отворачиваем два болта и три гайки нижнего крепления впускного трубопровода.
Места крепления впускного трубопровода к головке блока цилиндров (для наглядности впускной трубопровод и топливная рампа с форсунками сняты): 1 — шпильки; 2 — отверстия под болты
Расстегиваем или разрезаем два хомута крепления жгута проводов системы управления двигателем к верхней крышке ремня привода ГРМ. Отсоединяем колодку жгута проводов системы управления двигателем от датчика фаз (см. «Снятие датчика фаз»). Снимаем катушки зажигания первого, второго и третьего цилиндров (см. «Проверка состояния и замена свечей зажигания»). Закрываем отверстия под катушки зажигания в крышке головки блока цилиндров ветошью.
Сдвигаем вперед (по ходу автомобиля) впускной трубопровод и приподнимаем вверх, выводя его из-под жгута проводов системы управления двигателем.
В пазах фланца впускного трубопровода установлены уплотнительные резиновые прокладки Если после снятия впускного трубопровода требуется проведение дополнительных работ, необходимо закрыть отверстия в головке блока цилиндров ветошью, чтобы исключить возможность попадания в двигатель предметов. Перед установкой впускного трубопровода проверяем состояние его уплотнительных прокладок. Если прокладка потеряла эластичность или имеет повреждения, ее необходимо заменить новой. Устанавливаем впускной трубопровод в обратной последовательности. Болты и гайки крепления впускного трубопровода к головке блока цилиндров затягиваем предписанным моментом (см. «Приложения»).
Впускной коллектор, или как его еще называют в народе ресивер — это устройство, которое обеспечивает равномерную подачу потоков очищенного воздуха в головку блока цилиндров.Ресивер Приоры подлежит тюнингу и дороботкам,об это мы и расскажем в этой статье.
Кроме того, ресивер накапливает воздух и производит сглаживание его колебаний, тем самым обеспечивается ровная работа двигателя за счет равномерной (без перепадов) подачи воздушных масс. При правильной работе узла, подается высоко насыщенная воздушно-топливная смесь, достигается более низкий расход топлива при работе двигателя.
Порядок выполнения работ
Всякая раба должна иметь свою последовательность. Тогда она может быть выполнена качественно.
- Отсоединяется от аккумуляторной батареи провод от « — ».
- Сливается охлаждающая жидкость.
Совет: Перед тем как слить охлаждающую жидкость необходимо дать двигателю остыть, иначе высокая температура будет и сливаемой жидкости.
- Снимаются облицовка, накладка рамы на ветровом стекле, обивка шумоизоляции.
- Снимается вентилятор обогревателя.
- От корпуса печки отсоединяется хомут вакуумного шланга.
- При помощи отвертки снимаются три пружинные скобы, которые крепят передний корпус воздухосборника отопителя.
- Отворачиваются винты крепления переднего корпуса.
- Снимается передний корпус.
- Ослабляется затяжка хомутов и отсоединяются шланги от штуцеров.
Установка новых патрубков
Когда выполняется на ВАЗ 2110 замена патрубков печки лучше заменить и хомуты, соединяющие все элементы. Итак:
- Выполняется замена. Патрубки на печке ВАЗ 2110 для подачи охлаждающей жидкости и ее отвода от радиатора установлены новые.
- Устанавливаются остальные детали и узлы в обратной последовательности.
- Заливается охлаждающая жидкость в систему охлаждения и проверяется герметичность патрубков и всех соединений, при необходимости они подтягиваются.
Замена тройника или отводящего шланга радиатора отопителя ВАЗ 2110
Внимание: Бывают случаи, когда охлаждающая жидкость вытекает в месте соединения тройника с отопителем, расширительным бачком и насосом системы охлаждения двигателя. Иногда достаточно только затянуть шланги на патрубках новыми хомутами. Иногда достаточно только затянуть шланги на патрубках новыми хомутами
Иногда достаточно только затянуть шланги на патрубках новыми хомутами.
Совет: Подтяжку хомутов нужно делать очень осторожно, чтобы не прорезать резину шланга, что может привести к замене шланга
Ремонт шланга без снятия с автомобиля
- Отрезается поврежденный конец элемента.
- Кусок такого же шланга насаживается на металлическую трубу длиной примерно 60 миллиметров, диаметром 20 миллиметров. Цена такого элемента невысокая, что позволяет экономить средства и время выполнения ремонта.
- Для уменьшения натяжения шланга его длину следует увеличить на 8 миллиметров.
- Если «Тосол» вытекает из стыка шланга и радиатора отопителя, тогда необходимо снять вакуумный усилитель.
Как выполняется замена патрубка печки ваз 2110 хорошо видно на представленном видео.
Лада Приора Универсал с Турбинкой › Бортжурнал › Смена ресивера на Stinger
Наконец дошли руки до замены стандартного пластикового ресивера на ресивер от Stinger. Хотел не просто поставить ресивер, а сделать замеры, сравнить результаты.Установка:
Снятие стандартного ресивера прошло достаточно гладко. Пришлось снимать генератор, но эту процедуру я делал в прошлый раз и уже установил нижний болт удобнее, задом на перед.
Далее примерил новый ресивер, вставать на шпильки он не хотел, упирался в кронштейн генератора, пришлось поработать болгаркой.
Ресивер от Stingera не комплектовался шпильками для крепления дросселя, но взять их со штатного ресивера не удалось, на нем оказалась только одна шпилька, а вторым оказался болт.
Пришлось изготовить шпильку из подходящего болта.
Врезал штуцеры ГБО в свободные места. На этот раз поближе к цилиндрам, как мне и советовали.
Когда начал притягивать ресивер на место, обнаружил, что крайние болты оказались слишком длинные, они не притягивали края, их шайбы свободно вращались. Подложил под них дополнительные шайбы и гроверы. Когда уже начал ставить генератор, обнаружил, что он упирается в один из рогов ресивера. Снимать ресивер еще раз, не было никакого желания, оставил так, генератор сейчас закреплен только на нижний болт и притянут приводным ремнем.
Следующая проблема, возникла с корпусом воздушного фильтра, со штатной гофрой он смещался слишком назад, где для него совсем не было места. Удалось впихнуть его вверх ногами и подключить через старую, обрезанную гофру от девятки.
Масляный щуп мне так и не удалось запихнуть на свое место даже изогнув трубку. Временно заткнул дырку пробкой, а в дальнейшем собираюсь поставить туда короткий щуп от 8кл. Проверять уровень масла теперь будет очень неудобно.
Сравнение результатов:
Сделал замеры Массового Расхода Воздуха и Циклового Наполнения на штатном ресивере и затем на Stingere. Я решил взять не отдельные, пиковые значения, а средние значения в диапазонах по 500 оборотов, думаю так будет точнее. Замеры производились в разные дни, погода была почти одинаковой, а вот положение корпуса воздушного фильтра и его воздухозаборника стало другим, думаю это внесет погрешности в измерения.
Как видим, эффект от ресивера есть, но только в верхнем диапазоне, после 5000 оборотов. На средних же оборотах, получился провал. По ощущениям, я доволен, машина стала гораздо резвее на верхах, тяга стала более равномерной во всем диапазоне (нет подхвата в середине и провала в конце).
PS:
Далее хочу сделать такой же замер по 52 дросселю, а то кто то говорит что ставить нужно обязательно, кто то говорит что толку от него нет.PPS: Сразу предупреждаю, чтобы не было вопросов по абсолютным цифровым значениям, нас интересуют лишь относительные результаты. А сравнивать цифры измеренные на разных машинах, в разное время, разными ДМРВ — не корректно.
источник
Замена и монтаж впускного коллектора Лада Приора 8 и 16 клапанов
Рано или поздно автомобиль необходимо ремонтировать. Где-то замену нужно выполнять планово, где-то нет. Но каждый автовладелец встречается с подобной проблемой.
Сразу же возникает вопрос: какой ремонт реально провести самостоятельно, а где необходимо ехать в автосервис? Благодаря просторам Интернета всю необходимую информацию даже с видеоинструкцией можно найти быстро.
Главной функцией коллектора является распределение воздуха по цилиндрам двигателя, а также там смешивается топливно-воздушная смесь. И если своевременно не проводить диагностику работы воздушной системы, и не обращать внимания на симптоматику, это может привести к более серьезным поломкам двигателя.
Определяем, подсасывает ли двигатель воздух
Прежде чем начать снятие больше половины частей двигателя, чтобы добраться до коллектора, следует проверить другие части воздушной системы. А уже после проводить полный тюнинг машины. Нужно в первую очередь осмотреть все шланги и прокладки, расположенные и на блоке цилиндра.
Самым распространенным методом поиска подсоса воздуха является опрыскивание шлангов обычной водой, если на одном из них присутствует отверстие, то обороты двигателя при попадании воды снизятся.
Подробная инструкция снятия впускного коллектора на Приоре нового образца
Снимать детали обязательно нужно с остывшего двигателя. По времени займет где-то час, при условии, что вы хоть немного разбираетесь в системе впрыска. Обязательно следует соблюдать последовательность действий:
- в первую очередь нужно демонтировать дроссель. Нет, необходимости полностью его снимать, просто отведите узел, соединяющий его с коллектором, вбок. Также надо снять заслонку дросселя, чтобы все тщательно почистить;
- отключите приводной дроссельный тросик от коллектора;
- отсоедините разъемы друг от друга, чтобы убрать провода с катушек зажигания;
- на распределительном вале разъедините датчиковые провода;
- отключите все провода адсорбера;
- отключите вакуумный шланг тормозного усилителя, идущий к коллектору;
- после отвинтите хомут и уберите вентиляционный патрубок;
- открутите саморез направляющей трубки указателя уровня масла;
- выньте щуп с направляющей трубкой;
- используя головки и ключ на десять, открутите гайки и болты крепления модуля выпуска и катушек с 1-2-3 цилиндров;
- демонтируйте катушки;
- потом нужно отвинтить коллекторные крепления;
- сдвиньте его вперед и снимайте коллектор.
Другие работы по замене деталей на Приоре
Чтобы между фланцами головки блочных цилиндров и дроссельного узла у коллектора была хорошая герметизация, там устанавливаются уплотнительные кольца.
Но прежде чем поставить на место коллектор, следует заткнуть отверстия каналов впуска заглушкой. Во избежание попадания лишнего мусора при зачистке мест посадки новых колец, необходимо аккуратно выровнять уплотнительные кольца, чтобы они плотно легли на место.
Выполнять замену колец можно самостоятельно, главное – делать все по инструкции и поставить на место детали в обратном снятию порядке.
Поломки и ремонт двигателя авто ВАЗ 2112
Для решения проблемы сохранения клапанов от деформации при обрыве ремня ГРМ можно установить поршни от 124 мотора, но в этом случае теряется несколько лошадиных сил. Поэтому при использовании ременной передачи, как указывает инструкция, нужно периодически прислушиваться к звуку, который издает привод. Итак:
- Вначале износа начинают на холодную пищать ролики, затем шуршать, потом разрушаться.
- Начинает течь помпа, что приведет к наличию охлаждающей жидкости на ремне.
- Пришедшие в негодность сальники, приводят к попаданию на ремень масла.
- При износе валов начинается сползание ремня в сторону, который затем трется о реборду ролика, что создает на холодную скрежет.
- Сползать ремень может из-за искривления роликов.
- Все перечисленные причины могут привести к разрыву ремня и как следствие деформацию клапанов.
Ремонт клапанов на авто ВАЗ 2112
Прежде всего, необходимо разобрать блок клапанов двигателя ВАЗ 2112:
- Снимаются все детали, которые крепятся к ГБЦ: ГРМ, шкивы, термостат, ролики, впускной коллектор, выхлопная труба, отсоединяются все провода.
- Отсоединяется клапанная крышка.
- На дрель одевается щеточка и до блеска протираются цилиндры от нагара, для чего коленвал нужно прокрутить два раза.
- Специальным приспособлением, зажимающим пружину, рассухариваются клапана и вынимаются пинцетом.
- На край клапана намазывается алмазная крошка, как показано на фото.
Нанесение алмазной крошки на клапан
На конец направляющего клапана надевается резиновый патрубок и двумя руками клапан прокручивается. Притирку нужно производить до образования кольцеобразного равномерного следа на седле и тарелке клапана.
Совет: Для увеличения трения клапан немного нужно тянуть вниз .
Тщательно удаляются остатки притирочной пасты с седла и клапана.
Клапан после притирки
- Устанавливается клапан на место.
- Если притирка не помогает, зазор не уменьшается, клапан подлежит замене.
- Сборка выполняется в обратном порядке.
Преимущества ВАЗ 2112 с 16 клапанами двигателя
При установке в головке блока цилиндров 16 клапанов достигается рекордная мощность двигателя, будет он турбированным или атмосферным. Итак:
- К увеличению мощности ведет намного большее наполнение тепловоздушной смесью цилиндров. Так 8 клапанный двигатель ВАЗ 2112 с объемом 1500 куб. сантиметров имеет 77 лошадиных сил, а 16 клапанный двигатель в ВАЗ 2112, имеющий такой же объем, выдает до 90 лошадиных сил.
- Изменение формы камеры сгорания позволяет повысить детонационную стойкость мотора с 16 клапанами. Этот показатель важен, особенно когда используется топливо низкого качества.
- В таких устройствах лучше работает система охлаждения двигателей, что увеличивает надежность и долговечность узла.
- При компоновке тракты впускной и выпускной разнесены в разные стороны от головки на ВАЗ 2112 с 16 клапанным двигателем. Это облегчает монтаж правильных коллекторов – впускных и выпускных.
Тюнинг восьмиклапанного двигателя
Для увеличения мощности 8 –ми клапанного двигателя его можно оснастить 16-ти клапанной головкой блока цилиндров. Для этого разбирается на ВАЗ 2112 двигатель 8 клапанный и выполняется замена деталей:
- Меняются болты, притягивающие к блоку цилиндров головку, которые отличаются от 16-ти клапанного устройства диаметром и длиной. При установке блока цилиндров и головки от разных двигателей требуются модифицированные болты. В этом случае болты используются диаметром как у 8-ми клапанного, а длиной – 16-ти клапанного двигателей.
- Для монтажа 16-ти клапанной головки нужно рассверлить отверстия для установки болтов.
- Дорабатывается и прокладка головки, ее отверстия тоже рассверливаются.
- Установка модифицированных болтов увеличивает надежность двигателя.
- Перед монтажом головки блока собирается сам блок цилиндров.
- Поршни 16-ти и 8-ми клапанов отличаются. Поэтому их нужно заменить.
- Если на автомобиле установлены старые шатуны, используемые на ВАЗ 2108, то их нужно заменить на другие, от ВАЗ 2110. Связано это с тем, что в старых шатунах запрессовывается поршневой палец, а 16-ти клапанные поршни могут монтироваться только в шатун нового образца.
- После сборки мотора необходимо выполнить доработку проводки. Связано это со смещением некоторых датчиков, что приводит к удлинению проводов для них.
Совет: Чтобы не было дополнительных трат, связанных с заменой блока управления двигателем, нужно старый модуль зажигания оставить и подключить его, посредством высоковольтных проводов, к свечам зажигания.
Последней операцией блок управления двигателем ВАЗ 2112 16 клапанный настраивается с помощью специальной программы.
