Самодельный рассухариватель клапанов.

Самодельный рассухариватель клапанов изготовим своими руками.

При разборке и сборке любого двигателя, в большинстве случаев не обойдёшься только набором гаечных ключей. Осуществить разборку без специальных приспособлений если и удастся, то времени такая разборка займёт значительно больше, да и детали можно испортить. В этой статье мы рассмотрим, как изготовить простой рассухариватель клапанов, который позволит легко разобрать и собрать клапанный механизм, без порчи деталей и рук, и причём не снимая с головки двигателя впускной и выпускной коллекторы.

Многие гаражные умельцы, привыкшие к молотку, как к лучшему в мире инструменту, могут заявить: а зачем мне рассухариватель, я могу взять просто свечной ключ, наставить его на опорную тарелку пружины клапана, затем резко ударить молотком (чтобы пружина сжалась), и при этом сухарики вылетят и освободят клапан. А чтобы они не улетели в неизвестном направлении, (а купить их в магазине вряд ли удастся), всё это дело накрывают тряпкой, но всё равно, риск свободного полёта в никуда, всё же есть.

Метод этот работает, не спорю, но только при разборке, а как же сборка клапанного механизма? Да и зачем бить молотком по свечному ключу, который предназначен не для этого, да ещё с возможностью покалечить руку (особенно новичкам)? Когда совсем несложно изготовить простой и удобный рассухариватель, с которым работать будет одно удовольствие и без риска испортить детали и руки.

В статье «Ремонт головки цилиндров» я опубликовал фото простого рычажного рассухаривателя, в пластине которого сверлятся отверстия, на таком же расстоянии, как и в головке цилиндров (чтобы закрепить пластину болтами на плоскости головки) и которым можно рассухарить клапана не снимая головку с мотора (например чтобы поменять сальники клапанов).

Но у такого рассухаривателя есть два недостатка. Первый — это то, что пластину рассухаривателя можно закрепить на поверхности головки, только если сначала демонтировать распредвал и крышки его постелей. Ну а второй недостаток, это то, что рычаг этого рассухаривателя должен постоянно сжимать помощник, и бороться с упругостью пружин, пока вы пытаетесь в спешке вытащить пинцетом сухарики. Если нет помощника, то тогда придётся как то привязывать нажатый рычаг верёвкой, что бывает трудно осуществить в подкапотном пространстве.

В этой статье мы рассмотрим два простых рассухаривателя для отечественных машин, которые не имеют выше перечисленных недостатков, и которые кстати подойдут и для некоторых иномарок (у которых клапанный механизм как на ВАЗ 2108, 09). А если даже и не подойдут для головки какой то иномарки, например с более современной двухраспредвальной конструкцией — DOHC, или с более древней системой клапанного механихма с нижним распредвалом — ОHV, то более универсальный рассухариватель для таких машин я подробно описал вот в этой статье.

И единственный их недостаток, это то, что работать с этими рассухаривателями можно только на снятой с двигателя головки. Но ведь и рассухаривают клапана чаще всего уже при снятой с двигателя для ремонта головки. Зато главный плюс этих рассухаривателей, это то, что работа будет выполняться при сжатых в статике пружинах, а значит спокойно и не спеша, и без усилий помощника.

На рисунке 1 показан рассухариватель для всех Вазовских моделей классических Жигулей (от 01 до 07). А на рисунке 2 изображён рассухариватель для переднеприводных Вазовских машин (ВАЗ 2108, 09 и т.д.). Эти два рассухаривателя отличаются друг от друга не сильно, в основном размерами скоб и опорами 2. И как я уже говорил, если изменить эти размеры конкретно под нужную головку, то можно будет использовать рассухариватель и для импортной головки любой машины или мотоцикла.

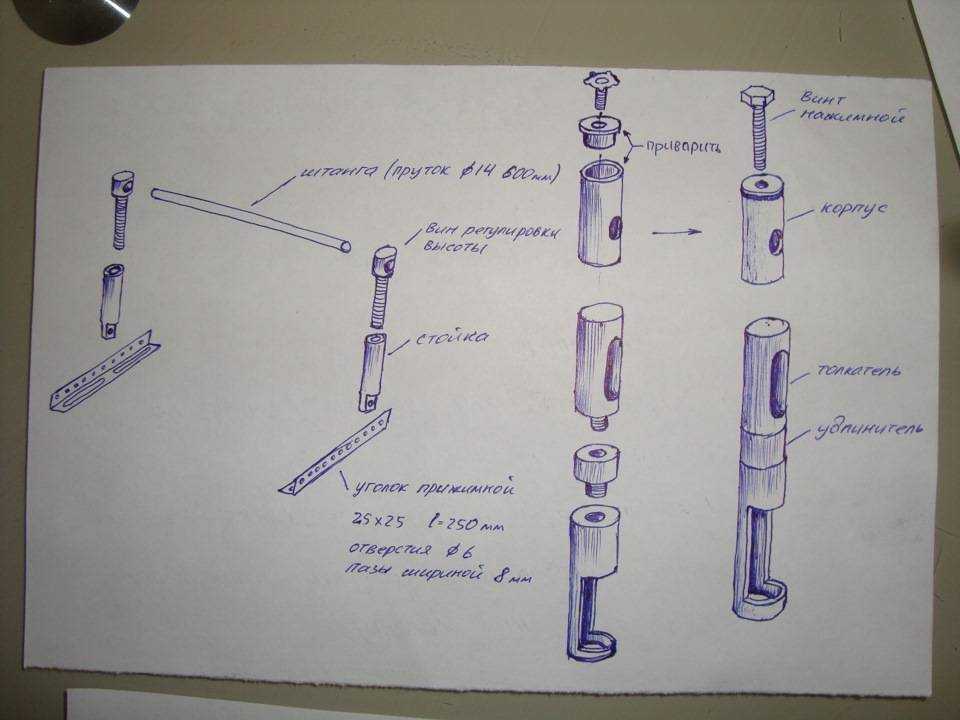

Как изготовить эти рассухариватели, думаю понятно из рисунков. Основная деталь это скоба, которую нужно будет вырезать из листового металла толщиной 12 — 14 мм. Винт 3 диаметром 14 — 16 мм можно сделать из покупного болта или шпильки, а можно заказать токарю. Опора 2 и гайка 4 вытачиваются на токарном станке (гайку можно купить готовую), а затем привариваются к скобе. Вырез в опоре можно будет сделать и без фрезеровщика, с помощью обычной «болгарки».

Надеюсь, когда вы изготовите один из этих самодельных и простых рассухаривателей клапанов, то разборка головки пойдёт намного быстрее и работать будет одно удовольствие; успехов всем.

Виды рассухаривателей и способы их применения

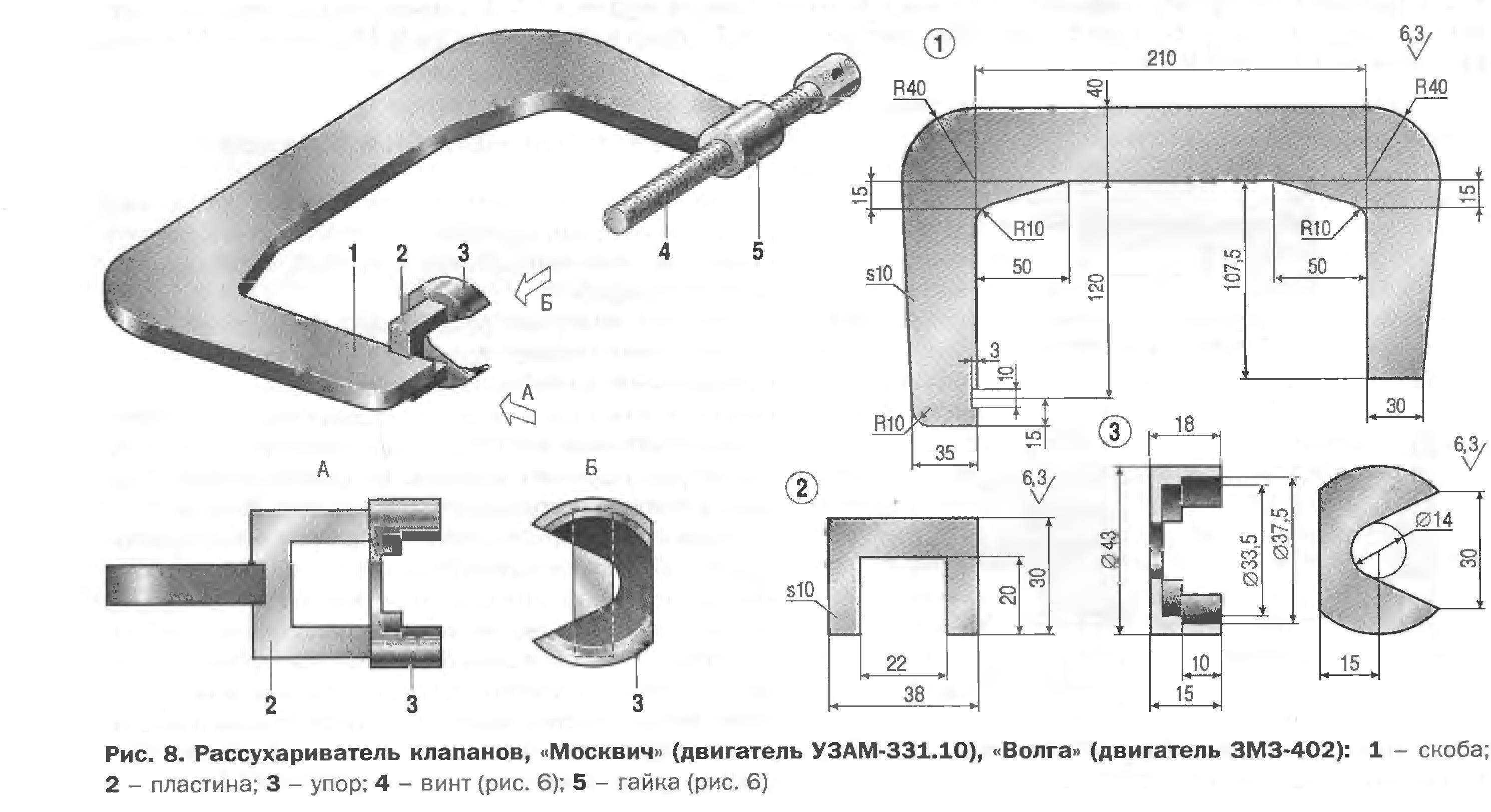

Рассухариватель струбцинного типа

Самый простой и надежный вид универсального рассухаривателя. Единственный и самый главный его недостаток – его применение возможно только на снятой головке блока цилиндров.

Представляет собой большую струбцину, с одной стороны которой расположен винт для упора в клапан, а с другой винт с кольцевым упором для надавливания на тарелку клапана.

Для использования этого рассухаривателя его нужно установить соосно на клапан и вращением винта с кольцевым упором сжать клапанную пружину. После этого аккуратно извлечь сухари при помощи маленького магнита. Все просто.

Внимание! Далее идет описание рассухаривателей, которые могут применяться без снятия головки блока цилиндров. В этом случае, обязательна подача сжатого воздуха в цилиндр, на котором проводится операция рассухаривания клапана. Без подачи сжатого воздуха клапан упадет в цилиндр и вам придется снимать головку блока цилиндров

Без подачи сжатого воздуха клапан упадет в цилиндр и вам придется снимать головку блока цилиндров.

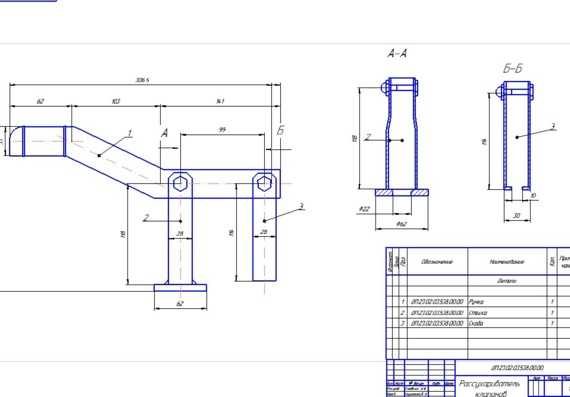

Рассухариватель рычажного типа

Еще один универсальный рассухариватель. Для его применения не требуется снятие головки блока цилиндров. К его недостаткам можно отнести – невозможность работы с некоторыми моторами из-за ограниченности регулировок.

Представляет собой рычаг, на конце которого закреплена пластина с вырезом. На некотором удалении от конца рычага устанавливается кольцевой упор. На другом конце рычага устанавливается ручка для удобства работы.

Для использования этого рассухаривателя нужно закрепить пластину к головке блока цилиндров при помощи подходящего болта. Установить кольцевой упор на тарелку клапана. Рукой надавить на ручку, второй рукой при помощи магнита аккуратно извлечь сухари.

Рассухариватель с зацепами за нижние витки пружины

Универсальный рассухариватель, который позволяет работать очень быстро.

Представляет собой сложное устройство с зацепами, которые закрепляются за нижние витки пружины. Между зацепами расположен кольцевой упор с винтом регулировки, который приводится в движение ручкой, расположенной в верхней части устройства.

Для его использования необходимо закрепить зацепы за нижние витки пружины. При помощи винта регулировки создать небольшой преднатяг на клапанной тарелке. Рукой надавить на ручку рассухаривателя, второй рукой аккуратно извлечь сухари при помощи магнита.

Рассухариватель для двигателей с центральным расположением свечных колодцев

Данный тип рассухаривателей идеален для двигателей с центральным расположением свечных колодцев. В большинстве своем такие двигатели применяются на автомобилях BMW. К недостаткам рассухаривателя можно отнести его высокую цену и ограниченность применения.

Представляет собой толстую направляющую, которая вкручивается в свечной колодец. Направляющая имеет штуцер для подключения шланга подачи сжатого воздуха в цилиндр. На направляющей закрепляется коромысло, на котором крепится болт с нажимным кольцом.

Для его использования необходимо вкрутить направляющую в свечной колодец. Отрегулировать коромысло и болт с нажимным кольцом, чтобы кольцо располагалось над клапанной тарелкой. При помощи болта задать небольшой преднатяг на клапанной пружине. Подать сжатый воздух в цилиндр и рассухарить клапан. Просто и эффективно.

Поглощение вибраций

Сухари на клапанах играют важную роль в снижении вибраций, которые возникают при работе двигателя. Вибрации могут быть вызваны различными факторами, такими как неравномерное сгорание топлива, неровности дорожного покрытия и другие внешние воздействия.

При работе двигателя возникают колебания клапанов, которые могут привести к их износу, поломке или нарушению герметичности. Для снижения этих вибраций на клапанах устанавливают специальные сухари. Сухари — это резиновые или полимерные элементы, которые амортизируют колебания клапанов и предотвращают их передачу на остальные детали двигателя.

Сухари играют важную роль в сохранении нормальной работы двигателя и продлении срока его службы. Они снижают нагрузку на клапаны, уменьшают трение между их деталями и предотвращают износ. Без использования сухарей, клапаны могут быстро выйти из строя, что может привести к серьезным поломкам двигателя.

Важно отметить, что сухари нужно периодически проверять на наличие износа или повреждений и при необходимости заменять. Ведь только в рабочем состоянии они смогут полностью выполнять свою функцию по поглощению вибраций

Таким образом, использование сухарей на клапанах позволяет снизить вибрации двигателя, увеличить его надежность и продлить срок службы. Это важный элемент, который следует регулярно проверять и поддерживать в исправном состоянии для оптимальной работы двигателя.

Возможность увеличения мощности двигателя

Использование сухарей на клапанах двигателя может привести к увеличению его рабочей мощности. Этот эффект достигается за счет ряда факторов:

Улучшение воздушного заряда: Сухари позволяют улучшить воздушную подачу в цилиндры двигателя. Благодаря особой форме этих элементов, вихревое движение воздуха усиливается, что приводит к лучшему смешению воздуха и топлива. Как результат, двигатель получает более обогащенную смесь, что способствует повышению его мощности.
Увеличение поршневого хода: Сухари на клапанах позволяют увеличить ход поршня, что приводит к увеличению общего объема сгорания топлива в цилиндре. Это позволяет двигателю развивать большую мощность, так как более эффективно используется энергия сгорания топлива.
Увеличение скорости газов: Благодаря специальной конструкции, сухари способствуют увеличению скорости открытия и закрытия клапанов. Более быстрое впускание и выпускание газов из цилиндра позволяет повысить эффективность работы двигателя и увеличить его мощность.
Снижение вибрации и шума: Использование сухарей на клапанах может снизить уровень вибрации и шума в двигателе. Благодаря более точному уплотнению клапанов, предотвращается перетекание газов внутрь цилиндров и утечка сжатого воздуха. Это способствует плавному и более тихому ходу двигателя.
Повышение долговечности двигателя: Установка сухарей на клапанах может повысить долговечность двигателя. Благодаря улучшению воздушного заряда и более эффективному использованию топлива, двигатель становится менее подвержен износу и повреждениям. Это может увеличить его срок службы и снизить необходимость ремонта и замены деталей.

Все эти преимущества делают сухари на клапанах привлекательным выбором для автолюбителей, желающих повысить мощность своего двигателя и улучшить его характеристики.

Что понадобится для работы:

Набор сухарей. Рекомендуется использовать оригинальные сухари, предназначенные специально для автомобилей ВАЗ, чтобы гарантировать надежность и долговечность.
Ключи или гаечный набор для снятия и установки сухарей.
Вазелин или специальная смазка для клапанов.
Стандартный набор инструментов для работы с автомобилем.
Замена поршневой фильтра. Если поршневой фильтр уже использовался, необходимо заменить его на новый перед установкой новых сухарей.
Руководство пользователя для автомобиля ВАЗ. Это может пригодиться для более детальной информации о процессе установки сухарей и их правильного расположения.

Рассухариватель клапанов.

Приемы работы с приспособлением

Работа с рассухаривателем не представляет сложности, однако здесь необходимы некоторая сноровка и навык. Также перед рассухариванием необходимо провести ряд подготовительных мероприятий:

— В случае если головка блока цилиндров не снимается с блока, внутрь камеры сгорания через свечное отверстие можно ввести канат, затем подвести поршень к ВМТ — так предотвращается отпускание клапана в камеру сгорания при сжатии пружин; — В случае если головка снята, под клапан необходимо подложить деревянный брусок или просто заполнить пространство под ним ветошью; — Между пружиной и головкой имеет смысл подложить тонкую прокладку из пластика; — Если клапаны планируется установить на свои места, при разборке все детали нужно раскладывать так, чтобы при сборке не перепутать.

Сам процесс рассухаривания сводится к следующему:

Установить приспособление над тарелкой пружин;
Приложить к приспособлению усилие, в результате которого пружины сожмутся, а сухари откроются. В этом случае сухари из-за наличия масла могут «прилипнуть» к штоку клапана, но очень часто они выпадают, а иногда и отскакивают — в любом случае их нужно убрать;
Снять усилие с приспособления, разобрать клапан.

При установке сухарей операции проводятся в обратном порядке, однако прежде нужно выполнить несколько простых вещей:

— Обязательно заменить маслосъемные колпачки; — Смазать шток клапана маслом — это поможет сухарям «прилипнуть», что упростит установку; — Для защиты штока от повреждения можно надеть на него тонкостенную пластиковую втулку или обмотать клейкой лентой, которая затем удалится.

После установки сухарей необходимо молотком с мягким бойком или другим неметаллическим инструментом сделать несколько легких ударов по верхней части штока клапана — это поможет сухарям встать на свое место.

Специальное приспособление значительно облегчает процесс снятия и установки сухарей, экономит время, силы и, что самое главное — нервы. Те, кто хоть раз менял сухари, поймут.

Трудно найти ребенка, которому не нравились бы активные игры на улице, и каждый ребенок с самого мечтает об одной вещи — велосипеде. Выбор детских велосипедов — ответственная задача, от решения которой зависит радость и здоровье ребенка. Типы, особенности и выбор детского велосипеда — тема этой статьи.

Теплое время года, особенно весна и лето — это сезон велосипедов, прогулок на природе и семейного отдыха. Но велосипед будет комфортным и принесет удовольствие только в том случае, если он подобран правильно. О выборе и особенностях покупки велосипеда для взрослых (мужчин и женщин) читайте в статье.

Шведский инструмент Husqvarna известен во всем мире, он является символом настоящего качества и надежности. Среди прочего под этим брендом выпускаются и бензопилы — все о пилах Husqvarna, их актуальном модельном ряду, особенностях и характеристиках, а также о вопросе выбора читайте в данной статье.

Отопители и предпусковые подогреватели немецкой компании Eberspächer — известные во всем мире устройства, повышающие комфорт и безопасность зимней эксплуатации техники. О продукции данного бренда, ее типах и основных характеристиках, а также о подборе отопителей и подогревателей — читайте в статье.

Многие взрослые не любят зиму, считая ее холодным, депрессивным временем года. Однако дети совсем другого мнения. Для них зима — это возможность поваляться в снегу, покататься на горках, т.е. весело провести время. И одним из лучших помощников для детей в их нескучном времяпровождении — это, например, всевозможные санки. Ассортимент рынка детских санок очень обширен. Рассмотрим некоторые виды из них.

Рассухариватель клапанов универсальный своими руками

Вопрос, где взять рассухариватель клапанов, возникает перед автолюбителем после того как он решит отремонтировать головку блока или поменять маслосъемные колпачки своими руками. Сделать такой ремонт без этого приспособления не представляется возможным.

Для чего нужно это приспособление

Рассухариватель клапанов нужен для сжатия клапанных пружин при разборке, а также при последующей сборке газораспределительного механизма.

Виды рассухаривателей

Рассухариватели бывают двух видов:

Для работы только на демонтированной головке.
Универсальные. Позволяют работать как не снимая головки, так и после ее демонтажа.

Рассухариватель клапанов для ремонта снятой головки напоминает струбцину для сжатия толстых деталей, которая своими упорами нажимает с одной стороны на тарелку, накрывающую пружины, а с другой стороны на клапан. Этот инструмент, конечно, намного удобнее универсального рассухаривателя, так как после сжатия пружин оставляет руки свободными и не мешает вынимать сухари из гнезда. Но использовать его можно только когда головка снята, а ведь не станешь же снимать головку блока только для того, чтобы поменять маслосъемные колпачки. Поэтому автолюбители обычно обходятся универсальным.

Универсальный рассухариватель

Такое приспособление состоит из рычага и двух кронштейнов, шарнирно прикрепленных к нему при помощи винтов с гайками или заклепок. Кронштейн, находящийся на краю рычага, служит для крепления устройства к головке. Он чаще всего оканчивается толстой стальной шайбой с отверстием диаметром около 8 мм. Для приведения рассухаривателя в рабочее состояние ее надевают на шпильку крепления постели распредвала и закрепляют гайкой. Кронштейн, располагающийся посередине рычага, оканчивается шайбой диаметром чуть больше тарелки прикрывающей пружины и служит для надавливания на нее.

При наличии желания и необходимых инструментов это приспособление можно легко сделать своими руками. Вот список инструментов необходимых для его изготовления:

Ножовка по металлу.
Дрель со сверлами.
Сварочный полуавтомат.

Чтобы сделать своими руками это приспособление вам нужно запасти следующие материалы и крепежные изделия:

Отрезок стальной трубы диаметром около 1,5 см – 40 см.
Винты М 6×25–2 шт. и гайки для них (тоже 2 шт).
Стальные полосы 1×5 см толщиной 3 мм – 2 шт.
Стальные полосы 1×15 см толщиной 3 мм – 2 шт.
2 стальные шайбы. Одна диаметром 2,5 см, толщиной 3 мм с отверстием Ø 8 мм посередине, другую же, если вы не токарь, изготовить своими руками не получится. Диаметр второй шайбы должен быть на 0,6 см больше диаметра тарелки пружин, а толщина ее – 5 мм. На ее рабочей стороне следует выполнить выемку глубиной 2–3 мм диаметром равным наружному диаметру тарелки. А посередине сделать отверстие размером немного меньше выемки.

Для того чтобы можно было начать сборку приспособления, нужно из шайб и стальных полос сделать кронштейны. Для этого положите упорную шайбу выемкой вниз, а на ее края поставьте диаметрально противоположно стальные полосы и приварите их. Второй узел делается также, разница лишь в том, что шайба кладется произвольно. После того как сварка остынет нужно в каждой полосе просверлить по отверстию Ø 6,5 мм. Они должны располагаться на расстояние 0,3–0,4 см от неприваренных краев.

После этого тем же сверлом просверлите два отверстия в отрезке трубы. Одно из них на расстоянии полсантиметра от края, другое посередине. Теперь можно собирать наше устройство. При помощи винтов и гаек прикрепите кронштейн с ровной шайбой к краю рычага, а другой посередине. После окончания крепления устройство готово к эксплуатации.

После снятия распредвала наденьте крайний кронштейн на шпильку, которая удерживала постель, и наверните на нее гайку. Фигурную шайбу другого кронштейна установите на тарелку, накрывающую пружины клапана и нажмите рукой на рычаг. Наружная поверхность двух сухарей сложенных вместе является усеченным конусом, так же как и посадочное место под них в тарелке. Поэтому иногда тарелка при нажатии на нее удерживается сухарями на стержне клапана. В этом случае нужно слегка ударить сверху по середине рычага молотком. Когда пружины сожмутся, а тарелка опустится вниз по стержню клапана, свободной рукой возьмите пинцет и выньте им сухари из гнезда. Снимете обе пружины вместе с остальными деталями со штока и переставляйте устройство на следующую шпильку.

Технические характеристики

Сухари клапанов представляют собой детали двигателя автомобиля, которые выполняют важную функцию в процессе его работы. Они изготавливаются из специального материала, который обеспечивает их прочность и износостойкость.

Сухари клапанов непосредственно взаимодействуют с клапанами двигателя и осуществляют их управление. Они передают движение от распределительного вала к клапанам, открывая и закрывая их в нужное время. Благодаря сухарам клапанов осуществляется точное и синхронизированное функционирование клапанного механизма двигателя.

Сухари клапанов должны обладать определенными техническими характеристиками, чтобы гарантировать правильное функционирование двигателя. Они должны быть достаточно прочными и устойчивыми к износу, чтобы прослужить длительное время

Также важно, чтобы они были точно отполированы, чтобы не вызывать излишнего трения и износа клапанов и других деталей двигателя

Одним из ключевых параметров сухарей клапанов является их диаметр. Он должен соответствовать клапанам и другим деталям клапанного механизма, чтобы обеспечить герметичность и надежность работы двигателя. Кроме того, длина сухарей клапанов тоже имеет значение, так как она влияет на расстояние, которое должно пройти движение от распределительного вала до клапанов.

Также стоит отметить, что сухари клапанов должны быть правильно смазаны для уменьшения трения и износа. Для этого используется специальная смазка, которая обеспечивает надежную работу двигателя.

Важно следить за состоянием сухарей клапанов и при необходимости заменять их. Их износ может привести к неправильной работе клапанного механизма и снижению мощности двигателя

Поэтому регулярное обслуживание и замена изношенных сухарей клапанов являются неотъемлемой частью заботы о двигателе автомобиля.
