Как правильно подтянуть цепь на ваз-2106

Как натянуть цепь грм на ваз 2106?

Пошаговая инструкция

Если это произошло, то вам необходимо осуществить натяжку цепи и установить ее по меткам. Возможно, потребуется поменять и успокоитель цепи. Инструкция по этому процессу представлена ниже.

Заранее приготовьте:

  • ключ-трещотку;
  • ключ на 13;
  • пассатижи.

Этапы

Откройте капот и при помощи гаечных ключей открутите все гайки, которые крепят воздушный фильтр. Демонтируйте этот элемент.
После того вам потребуется снять ГБЦ. Для этого воспользуйтесь мануалом по эксплуатации вашего транспортного средства.
Используя отвертку, нажимайте с небольшим усилием на ведущую и ведомую части цепочки, так вы сможете определить, каким образом она перемещается. Собственно, таким образом вы можете и определить натяжение данного компонента ГРМ.

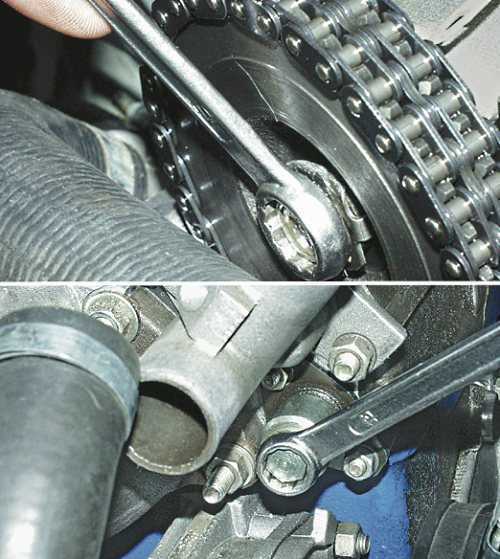

Открутите гайку, которая крепит натяжитель, примерно на половину оборота. Когда вы будете это делать, вы сможете понаблюдать, как перемещается и башмак натяжителя. Если есть возможность, то лучше заменить натяжитель и установить вместо него автоматический. Он стоит немного дороже, но качество будет в несколько раз лучше

Обратите внимание — башмак повредить ни в коем случае нельзя. Если башмак будет поврежден, то его необходимо заменить

В случае повреждения башмака цепь может и вовсе слететь.
В том случае, если этого не произошло, вам необходимо будет несколько раз без особых усилий ударить молоточком по этой самой гайке, чтобы таким образом можно было высвободить плунжер натяжителя. Обратите внимание: если даже таким способом не получается высвободить плунжер, то вам необходимо полностью выкрутить гайку. Таким образом у вас появится отверстие, через которое вы сможете демонтировать данный плунжер.
Теперь что касается успокоителя. Если успокоитель находится в печальном состоянии, то успокоитель лучше заменить. Ведь если успокоитель выйдет из строя во время движения, то это даже может стать причиной не только громкого стука, но и обрыва цепи. Чтобы снять успокоитель, открутите два винта сбоку, которые крепят его. После чего демонтируйте компонент и замените его на новый.
Теперь самый ответственный момент. Вам необходимо плавно провернуть коленчатый шкив на полтора-два оборота. В тот момент, когда вы почувствуете наибольшее сопротивление к вращению, его необходимо будет остановить. Положение цепи должно соответствовать меткам. Если она будет выставлена не по меткам, в будущем могут возникнуть проблемы с эксплуатацией транспортного средства.
После этого колпачковую гаечку натяжителя цепи можно установить на место и затянуть. Собственно, на этом процедура натяжки цепи ГРМ на автомобиле ВАЗ 2106 завершена. Остается только установить на место все демонтированные компоненты двигателя транспортного средства, завести мотор и проверить, как натянута цепь. Это будет понятно по шуму под капотом.

Главная » Аксессуары » Ваз 2106 регулировка цепи видео. Симптомы ослабления натяжки цепи. Типичные дефекты натяжителя цепи

Как правильно натянуть цепь?

Существует ряд признаков, по которым можно понять, что цепь натянута слабо. И их нужно знать, перед тем как натягивать цепь на ВАЗ-2106

Обратите внимание, если цепь сильно натянуть, она может и порваться

Можно выделить такие признаки слабого натяжения:

  1. Как только запустите мотор, появляется скрежет, слышны удары. Причем частота ударов тем больше, чем выше обороты коленвала.
  2. Плохая реакция на нажатие педали газа. Как только нажмете на педаль, реакции не будет. Она появляется только спустя 2-4 секунды.
  3. Наблюдаются провалы в работе мотора, причем они могут быть и при увеличении скорости, и при работе в режиме ХХ.
  4. Увеличивается расход топлива.

А теперь поговорим более детально о том, как производится регулировка натяжения цепи на «шестерке».

Первым делом снимаете воздушный фильтр – он не позволит вам подобраться к механизму ГРМ. Всего 4 гайки крепления. Затем выполняете такие манипуляции в строгой последовательности:

  1. Отсоединяете с помощью головки на «10» тягу газа.
  2. Вручную снимаете рычаг, установленный на тяге.
  3. Снимите с кронштейна шланг, который подает в карбюратор топливо.
  4. Ключом на «10» выкрутите болты, которые удерживают крышку ГБЦ.

Далее о том, как натягивать цепь на ВАЗ-2106 своими руками:

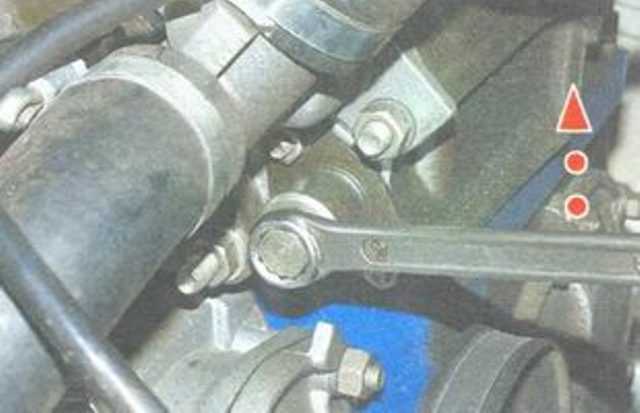

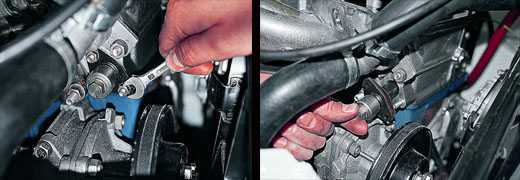

Рядом с водяной помпой расположена гайка колпачкового типа, именно на ней закреплен натяжитель. Ее нужно ослабить – для этого используете ключ на «14».
После ослабления гайки произойдет разрядка натяжителя. Обычно слышен щелчок. Если нет характерного звука, то можно говорить о том, что заржавел или засорился механизм.

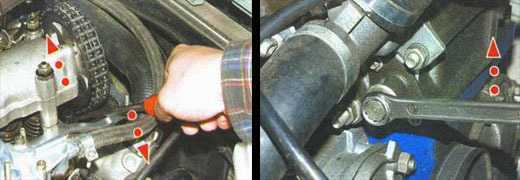

Нажмите на цепь газораспределительного механизма, чтобы определить степень ее провисания.
Ключом на «36» проверните коленчатый вал на 2 оборота. Вращать следует по часовой стрелке. При этом натяжение цепи двигателя ВАЗ-2106 увеличится, а вращать будет сложнее.
Как только вы почувствуете, что цепь максимально натянута, нужно рожковым ключом на «14» закрутить до упора гайку колпачкового типа

Обратите внимание на то, что коленчатый вал при этом нужно удерживать в натянутом состоянии ключом на «38».
Проверьте повторно провисание цепи – если нажать на середину, слабины быть не должно.

На этом регулировочные работы можно считать завершенными. Аналогичные манипуляции нужно выполнять и при замене цепи на ВАЗ-2106. Придется только ставить новую цепь, а старую полностью снимать. Процедура регулировки аналогичная.

В случае, когда цепь ГРМ ВАЗ 2106 не требует замены, регулировка ее натяжения оказывается достаточно простой операцией.

В руководстве по эксплуатации автомобиля изготовитель утверждает, что провести ее можно даже без снятия крышки головки блока цилиндров. Однако, для контроля процесса и достижения наилучшего результата лучше сделать и это.

  1. Снять крышку ГБЦ.
  2. Демонтировать воздушный фильтр.
  3. Убедиться в необходимости регулировки, проверив визуально натяжение.
  4. На плунжерном натяжителе отвернуть колпачковую гайку (достаточно 0.5-2 оборота). Башмак натяжителя должен переместиться (контролируется визуально). Если перемещения не отмечено, следует освободить плунжер. Для этого отворачивают гайку полностью и страгивают плунжер.
  1. Провернуть коленвал на 1- 1.5 оборота (останавливают вращение в момент проявления максимального сопротивления движению, откат в обратную сторону не допускают).
  1. Снова контролируют натяжение и закручивают колпачковую гайку.
  2. Устанавливают снятые ранее узлы и детали.

Гораздо больше затрат сил и времени потребует замена деталей ГРМ. Поручить это можно специалистам автосервиса, но справиться с такой задачей под силу автолюбителю и самостоятельно.

Последовательность работ

Имея все необходимое, можно приступать к работам.

На карбюраторном автомобиле.

Далее разберем, как производится замена цепного привода на ВАЗ-2107, с карбюраторной системой питания.

ВАЗ-2107 устанавливается на ровную площадку или в гараж, и обездвиживается при помощи противооткатных опор и ручника.

Чтобы обеспечить хороший доступ ко всем необходимым элементам, желательно снять радиаторную решетку, слить жидкость и демонтировать сам радиатор.

Можно этого и не делать, но удобство выполнения работ при этом значительно ухудшится. Если имеется защита поддона – ее тоже придется демонтировать.

Затем послабляется и снимается ремень привода генератора. Далее потребуется демонтаж приводного шкива помпы.

Также с двигателя демонтируется клапанная крышка, обеспечивая доступ к звездочке распределительного вала.

Далее производится установка всех регулировочных меток. Для этого нужно проворачивать коленчатый вал, пока не совпадут метки на звездочке распредвала с отливом на головке.

При этом метка на шкиве коленвала должна совпасть с нижней из трех нанесенных меток на крышке привода. Нужная метка является самой длинной.

После этого специальным ключом отворачивается гайка крепления шкива коленчатого вала, и этот шкив снимается.

Также отворачивается болт крепления звездочки распредвала, предварительно отогнув лепестки стопорной шайбы этого болта отверткой.

Чтобы легко отвернуть этот болт, коробку передач нужно установить на 4 передачу. Перед снятием звездочки нужно еще раз проверить совпадение меток. Сняв звездочку цепь лучше держать натянутой. Для этого из проволоки делается крючок и цепь им подвешивается.

Далее с двигателя демонтируется натяжитель.

Более подробно об этом читайте здесь.

После этого можно приступать к снятию крышки. Для этого нужно отвернуть три болта крепления поддона к крышке, а также гайки и болты ее крепления в передней части мотора.

Аккуратно поддев ее отверткой, отделяем ее от картера и снимаем, после чего появиться доступ к ко всем звездочкам, которые приводит в движение цепь.

Перед снятием остальных звездочек желательно нанести метки на них и картер, что позволит при сборке не нарушить их положение.

Ключом на 17 отворачивается болт крепления звездочки вала вспомогательных агрегатов, после чего она снимается.

Затем тем же ключом отворачивается болт крепления башмака натяжителя, после чего он извлекается.

Чтобы снять цепь со звездочки коленчатого вала нужно будет открутить ограничительный палец, установленный внизу. После этого появится возможность полного извлечения цепи.

Установка новой цепи и сборка производятся в полной обратной последовательности. При этом нужно внимательно следить за совпадением всех меток.

Особенно это касается звездочки вала вспомогательных агрегатов, если нарушить его положение, после сборки понадобится устанавливать зажигание.

После окончательной сборки нужно будет провести натяжку цепи, а также сверку совпадения всех меток путем проворота коленчатого вала несколько раз, до следующего совпадения меток.

Особенности замены на инжекторном двигателе.

Это описана последовательность замены на карбюраторном авто. Но последние версии ВАЗ-2107 уже шли с инжекторной системой питания.

Однако разницы в последовательности работ по замене на этом двигателе не отличается от карбюраторной за исключением надобности снятия датчика положения коленчатого вала в процессе подготовительных работ.

Как видно, вся сложность работ по замене цепи привода ГРМ на ВАЗ-2107 заключается в надобности снятия многих элементов силовой установки и соблюдения совпадения меток.

И все же данную операцию выполнить самостоятельно вполне возможно, главное быть внимательным.

Назначение цепи ГРМ на ВАЗ 2106

Цепь ГРМ в моторе автомобиля ВАЗ 2106 соединяет два вала — коленчатый и вал ГРМ. Оба вала снабжены зубчатыми звёздочками, на которые и надевается цепь.

После запуска двигателя цепь обеспечивает синхронное вращение двух вышеуказанных валов. Если синхронность по каким-то причинам нарушается, это ведёт к сбоям в работе всего газораспределительного механизма автомобиля. Кроме того, возникают сбои в работе цилиндров, после чего автовладелец отмечает появление провалов мощности мотора, плохую реакцию машины на нажатие педали газа и возросший расход топлива.

Характеристики цепи ГРМ

На классические автомобили ВАЗ устанавливаются цепи ГРМ, которые различаются только по количеству звеньев. Длина цепей при этом одинакова:

  • на автомобили ВАЗ 2101 и ВАЗ 2105 устанавливается цепь на 114 звеньев, длина которой варьируется от 495.4 до 495.9 мм, а длина звена составляет 8.3 мм;
  • на автомобилях ВАЗ 2103 и ВАЗ 2106 устанавливаются цепи той же длины, однако в них уже насчитывается 116 звеньев. Длина звена при этом составляет 7.2 мм.

Штифты цепи ГРМ на ВАЗ 2106 выполнены из высококачественной легированной стали, обладающей высокой прочностью и износостойкостью.

Проверка цепи ГРМ на износ

Автовладельцу, решившему узнать степень износа цепи ГРМ на ВАЗ 2106, предстоит решить очень непростую задачу. Дело в том, что изношенная и растянутая цепь внешне мало чем отличается от новой. На старой цепи, как правило, нет серьёзных механических повреждений, а заметить износ её штифтов невооружённым глазом практически невозможно.

Но есть один простой тест на износ, о котором следует знать каждому автолюбителю. Проводится он следующим образом: отрезок старой цепи длиной около 20 см берут с одной стороны, располагают горизонтально, а затем поворачивают в руке так, чтобы штифты цепи располагались перпендикулярно полу.

После этого оценивается угол свеса цепи. Если свисающий отрезок цепи отклонился от горизонтали на 10–20 градусов — цепь новая. Если угол свеса составляет 45–50 градусов и более — цепь ГРМ сильно изношена и нуждается в замене.

Существует и второй, более точный метод определения износа цепи ГРМ. Но тут автовладельцу потребуется штангенциркуль. На произвольном участке цепи необходимо отсчитать восемь звеньев (или 16 штифтов), и с помощью штангенциркуля измерить расстояние между крайними штифтами. Оно должно составлять не более 122.6 мм.

Затем выбирается другой случайный участок цепи на 16 штифтов, и измерение производится повторно. Потом измеряется третий, последний участок цепи. Если хотя бы на одном измеряемом участке расстояние между крайними штифтами превысило отметку в 122.6 мм — цепь изношена, и её следует заменить.

Как натянуть цепь на ВАЗ 2107

Натяжка цепи ВАЗ 2107 занимает порядка получаса времени, однако, если этого не сделать, последствия могут быть самыми плачевными. В статье подробная инструкция с фото.

  • Симптомы
  • Натяжка цепи
  • Последствия
  • Видео

Прежде чем приступать к работе, надо узнать, что причина именно в ней. Ведь неправильная диагностика не только заставит проделать ненужную работу, но и не позволит выявить истинной неисправности.

Симптомы ослабления натяжки цепи

В принципе, симптомы являются довольно специфическими, и спутать с чем-то другим очень и очень сложно.

  • Повышенная шумность работы двигателя, даже на холостых оборотах;
  • Мгновенное повышение шумности во время резкого увеличения оборотов;
  • Грохот при плавном набирании оборотов нарастает пропорционально, при резком отпускании педали газа спадает постепенно;
  • Чаще всего, не натянутая цепь ВАЗ 2107 гремит из-за того, что оборвало успокоитель и требуется его замена.

Однако, допустим, что дело не в нем, и просто нужна натяжка. Для работы нам понадобится специальный ключ для проворачивания коленвала, на карбюраторных автомобилях можно вращать за храповик.

Как натянуть цепь на ВАЗ 2107

Прежде чем приступить к работе, даем двигателю остынуть. Многие считают, что натягивать цепь надо на горячую, чтобы компенсировать ее тепловое расширение. По факту же на автомобиль устанавливается автоматический натяжитель, который справляется с этим. В принципе, разницы нет вообще, дать постоять мотору надо для того, чтобы масло стекло из головки в картер или ниже по магистрали.

Теперь смотрим, непосредственно, как натянуть цепь на ВАЗ 2107:

  • Снимаем крышку клапанов. Не забываем про специфические шайбы, за которыми, в случае утери, придется топать в магазин;

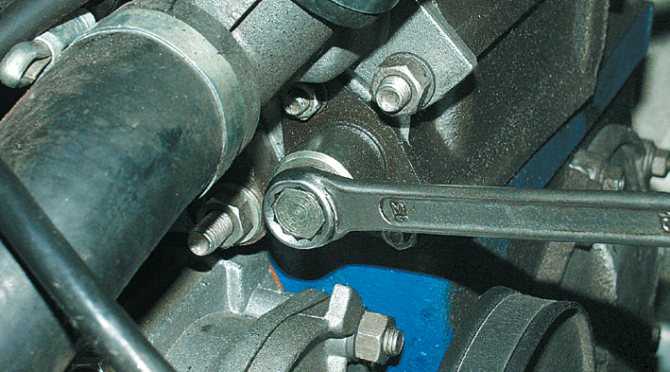

  • Торцовым ключом на 10 откручиваем два болта, которые держат натяжитель;
  • Далее зажимаем его в тисы, либо в газовый ключ, после чего откручиваем ключом на 13 гайку-колпачок на три-четыре оборота;
  • Вытаскиваем натяжитель из тисков. Упираем в стол или другую поверхность плунжер (тонкий пальчик с обратной стороны от колпачка), пока он полностью не утопится в корпус;
  • Теперь затягиваем гайку, вставляем на место натяжитель. Само собой, надо проверить прокладку, при необходимости ее заменить. Затягиваем болты крепления;
  • Делаем пару оборотов коленвала. Желательно делать это рукой, а не стартером. Для облегчения работы можно выкрутить свечи. Как только почувствовали равномерное сопротивление, придерживаем коленвал от обратного хода и откручиваем колпачок на пару оборотов. Тем самым мы «разряжаем» плунжер, и натягиваем цепь.

На этом натяжка цепи на ВАЗ 2107 закончена.

Последствия ненатянутой цепи на ВАЗ 2107

Это касается и 2106 и всей классики в общем. Прежде всего, цепь изготавливается с высокой точностью и прочностью. Это значит, что при малейшем перескакивании зубов двигатель будет работать как попало. Особенно это касается инжекторных моторов, поскольку датчик положения коленвала будет выдавать одни показания, а по факту, вал будет совсем в другом положении. Мало того, перескакивание на два и более зуба чревато тем, что клапан пробьет дыру в поршне, причем такая беда произойдет во всех цилиндрах, и если при обрыве ремня, например, детали ГРМ движутся просто по инерции, то в этой ситуации они еще приводятся в движение от коленвала.

Следующая беда – это износ корпуса головки. В ней имеется специальная часть, возле шестерни распредвала. Так вот алюминий на больших оборотах очень легко стачивается, и восстановить потом головку может быть очень проблематично. То же самое касается и жестяной крышки клапанов. В общем, своевременная натяжка цепи на ВАЗ 2107 – обязательная процедура.

Видео, как натянуть цепь на ВАЗ 2107:

Признаки плохо отрегулированной цепи

Когда говорят о плохо отрегулированной цепи, то, как правило, имеют в виду цепь ослабленную и провисшую. Потому что сильно натянутая цепь никаких признаков поломки не демонстрирует. Она просто рвётся. Вот основные признаки того, что цепь ГРМ ослабла:

  • после запуска мотора из-под капота раздаётся громкий скрежет и удары, частота которых нарастает по мере увеличения оборотов коленвала. Это происходит из-за того, что провисшая цепь непрерывно бьёт по успокоителю и по натяжительному башмаку;
  • автомобиль плохо реагирует на нажатие педали газа: мотор начинает увеличивать обороты только через одну-две секунды после нажатия. Это связано с тем, что из-за провисшей цепи нарушается синхронность вращения вала ГРМ и коленчатого вала;
  • появляются провалы мощности в работе двигателя. Причём возникать они могут как при наборе скорости, так и при работе мотора на холостом ходу. Из-за рассинхронизации работы валов, о которой говорилось выше, нарушается и работа цилиндров в моторе. При этом один цилиндр или вообще не работает, или работает, но не в полную силу;
  • увеличение расхода топлива. Если блок цилиндров работает неправильно, это не может не сказаться на расходе горючего. Он может увеличиться на треть, а в особо тяжёлых случаях — вдвое.

Если водитель заметил один или несколько из вышеперечисленных признаков, это говорит только об одном: цепь ГРМ пора снять и проверить на износ. Если она окажется сильно изношенной, её придётся заменить. Если износ незначителен, цепь можно просто слегка подтянуть.

Как можно самостоятельно подтянуть цепь на ВАЗ-2106

Для начала давайте рассмотрим, из-за чего возникает необходимость осуществления данной процедуры. В процессе эксплуатации автомобиля оси и ролики цепи постепенно изнашиваются, из-за чего она растягивается. Кроме того, зубья, имеющиеся на элементах коленчатого шкива, звездочки валика привода вспомогательных компонентов. В итоге износ всех связанных с нормальным натяжением цепи элементов приводит к ее ослаблению. Это, в свою очередь, приводит к изменению фазы момента зажигания. Его, конечно же, можно отрегулировать, однако работа двигателя все равно ухудшиться.

Итак, возникла ситуация, когда цепь на вашем автомобиле необходимо подтянуть. Для устранения данной проблемы вовсе не обязательно обращаться к мастерам в автосервис.

Для того чтобы подтянуть цепь, вам понадобится минимальный набор инструментов:

  • плоскогубцы;
  • гаечный ключ на 13;
  • плоская отвертка;
  • ключ-трещотка.

Теперь можно приступать непосредственно к работе. Первое, что предстоит сделать – это открыть капот, открутить гайки, удерживающие воздушный фильтр. Снимаем данную деталь, и двигаемся дальше. Нам также нужно снять крышку головки блока цилиндров. Для этого отсоединяем от штуцера карбюратора шланг, с помощью которого осуществляется вентиляция картера, и управляющую тягу воздушной заслонки. Далее отворачиваем 8 гаек, удерживающих крышку головки блока цилиндров, и снимаем ее.

Все, доступ к цепи получен. Надавите отверткой, приложив небольшое усилие, на ее ведомую и ведущую части. Данные манипуляции позволяют увидеть перемещение башмака натяжителя. Лучше всего, конечно, сразу заменить его автоматическим – если есть такая возможность в плане финансов

Башмаку вообще следует уделить особое внимание. Дело в том, что итогом его повреждения может стать слетевшая цепь. Также проверьте и успокоитель

Если здесь есть какие-то проблемы, лучше его заменить. Все дело в том, что выход успокоителя из строя в момент, когда автомобиль находится в движении, приводит к обрыву цепи. Поэтому при малейших сомнениях по поводу его исправности, сразу же меняйте данную деталь. Поверьте, сомнительная экономия здесь вполне может обернуться более серьезными финансовыми потерями

Также проверьте и успокоитель. Если здесь есть какие-то проблемы, лучше его заменить. Все дело в том, что выход успокоителя из строя в момент, когда автомобиль находится в движении, приводит к обрыву цепи. Поэтому при малейших сомнениях по поводу его исправности, сразу же меняйте данную деталь. Поверьте, сомнительная экономия здесь вполне может обернуться более серьезными финансовыми потерями.

Если же здесь все в порядке, впору приступать к наиболее ответственному этапу нашей работы. Сперва следует плавно провернуть на 1,5-2 оборота коленчатый шкив. Остановить его необходимо в момент, когда вы явственно ощутите наибольшее сопротивление. При этом положение цепи должно совпадать с соответствующими метками. Это очень важный момент. Ведь если цепь выставить не по данным меткам, то вскоре в работе авто вполне могут появиться новые проблемы. Коленвал вращается либо с помощью стартера, проворачивая ключ в замке зажигания буквально на доли секунды, либо гаечным ключом. Второй вариант более надежный, поскольку риск негативных последствий здесь минимален.

Если все было сделано нормально, и цепь после проворачивания коленвала выставлена по меткам, можно устанавливать на место колпачковую гайку натяжителя и затягивать ее. По сути, главная часть работы выполнена. Теперь осталось только лишь поставить все снятые ранее детали на место. Сборка здесь осуществляется в обратном порядке. Не забудьте проверить, все ли было сделано правильно. Для этого разгоните автомобиль, после чего резко надавите на педаль акселератора, и резко отпустите ее. То есть используем все тот же способ проверки. Если раздражавший вас ранее звук исчез – значит, все было сделано правильно. В ином случае придется проделывать всю работу заново.

Как видим, по большому счету здесь действительно нет ничего сложного. Небольшие затруднения могут возникнуть, разве что, когда вы будете добираться до самой цепи. Здесь торопиться никуда не нужно, и делать все следует достаточно аккуратно. Зато в итоге вы справитесь с проблемой самостоятельно, сэкономив на визите в автосервис. А это в нынешних условиях немаловажный позитивный момент.

Назначение башмака натяжителя цепи ГРМ ВАЗ 2106

Натяжительный башмак предназначен для снижения амплитуды колебаний цепи ГРМ при запуске двигателя. Если эти колебания своевременно не погасить, коленвал и вал ГРМ, соединённые цепью ГРМ, будут вращаться в разных фазах. В результате нарушится синхронная работа цилиндров. Это, в свою очередь, приведёт к провалам в работе двигателя и его неадекватной реакции на нажатие педали акселератора, а также к резкому увеличению расхода топлива.

Устройство системы натяжения цепи ГРМ ВАЗ 2106

Система натяжения цепи ГРМ ВАЗ 2106 состоит из трёх элементов:

  • башмак натяжителя цепи ГРМ;
  • масляный штуцер натяжителя;
  • успокоитель цепи ГРМ.

Каждый из этих элементов имеет своё назначение.

  1. Башмак натяжителя цепи ГРМ представляет собой изогнутую стальную пластину, которая периодически надавливает на цепь ГРМ и снижает амплитуду её колебаний. Поверхность башмака, соприкасающаяся с цепью, покрыта особо прочным полимерным материалом. Этот материал довольно долговечен, но при его износе из-под капота начинают доноситься громкие стуки от биения цепи о блок цилиндров.
  2. Масляный штуцер натяжителя — это устройство, к которому крепится башмак. Из-за этого штуцера башмак выдвигается и давит на цепь ГРМ, если она ослабевает, и задвигается обратно, когда цепь натягивается. К штуцеру подключена масляная магистраль высокого давления с датчиком давления масла. При провисании цепи при запуске двигателя датчик фиксирует снижение давления в магистрали. Это снижение компенсируется подачей дополнительной порции масла, которая давит на поршень в штуцере. В результате башмак выдвигается и гасит вибрацию цепи.

    Масляные шутцеры натяжителей отличаются надёжностью и долговечностью: 1 — колпачковая гайка; 2 — корпус; 3 — стержень; 4 — пружинные кольца; 5 — пружина плунжера; 6 — шайба; 7 — плунжер; 8 — пружина стержня; 9 — сухарь

  3. Успокоитель цепи ГРМ представляет собой металлическую пластину, установленную перед натяжительным башмаком на противоположной стороне цепи. Его назначение — гашение остаточной вибрации цепи ГРМ после того, как её придавит натяжительный башмак. Именно за счёт успокоителя достигается окончательная стабилизация цепи и синхронная работа коленвала и вала ГРМ.

    Без успокоителя полностью погасить вибрацию цепи ГРМ ВАЗ 2106 невозможно

Виды натяжительных систем

  • механические;
  • гидравлические.

Сначала была разработана механическая система, в которой натяжительный башмак приводился в действие силой упругости обычной пружины. Так как пружины с башмаками давили на цепь непрерывно, такая система быстро изнашивалась.

На смену механической пришла гидравлическая система успокоения, которая и используется на ВАЗ 2106. Здесь движение башмака обеспечивается специальным гидравлическим штуцером, в который по мере необходимости подаётся масло. Такая система служит гораздо дольше, а проблем с её обслуживанием у водителя заметно меньше.

Инструкция по замене

Для установки нового цепного привода необходимо приобрести набор запчастей и расходных материалов:

  • цепь двухрядная, подходящая конкретному типу двигателя;
  • 3 шестерёнки — две больших и одна малая (продаются комплектом);
  • башмак натяжного устройства;
  • пластина успокоителя;
  • прокладка передней крышки силового агрегата;
  • герметик силиконовый высокотемпературный.

Если при диагностике неполадок вы обнаружили потеки масла под шкивом коленчатого вала, стоит приобрести новый сальник, встроенный в переднюю крышку. Деталь несложно поменять в процессе разборки привода ГРМ.

Почему рекомендуется менять все детали привода, включая шестерёнки:

  • в течение продолжительного периода, пока цепь растягивалась, зубья звёздочек тоже успели износиться;
  • по этой же причине истёрлись накладки успокоителя и натяжителя;
  • операция по ремонту очень трудоёмкая, повторять её из-за каждого износившегося элемента привода нецелесообразно.

Инструмент и условия ведения работ

Из специальных приспособлений вам понадобится накидной ключ размером 36 мм для откручивания гайки (храповика), удерживающей шкив коленчатого вала. Поскольку храповик расположен в углублении, захватить его рожковым ключом гораздо труднее.

Остальной набор инструментов выглядит так:

  • комплект рожковых ключей и головок с трещоткой и воротком;
  • плоские отвёртки — обычная и усиленная;
  • монтажная лопатка;
  • пассатижи;
  • молоток;
  • ветошь, перчатки защитные.

Удобнее всего выполнять замену цепи ГРМ на смотровой канаве в условиях гаража. В крайнем случае подойдёт открытая площадка, но тогда для разборки узла вам придётся ложиться на землю под машину.

Предварительная разборка

Цель подготовительного этапа — обеспечить удобный доступ к передней крышке силового агрегата и приводу ГРМ. Что необходимо сделать:

  1. Установите авто на смотровую яму и включите ручной тормоз. Для удобства разборки дайте двигателю остыть до температуры 40—50 °С.
  2. Спуститесь в канаву и демонтируйте защиту поддона картера. Сразу же открутите 3 передних болта, соединяющих поддон с торцевой крышкой, ослабьте гайку на нижнем креплении генератора.

Кроме перечисленных деталей вы можете снять другие элементы, например, аккумуляторную батарею и основной радиатор. Эти действия необязательны, но помогут расширить доступ к цепному механизму.

На данном этапе рекомендуется максимально очистить переднюю часть мотора от грязи и масляного налёта. Когда вы снимете крышку привода ГРМ, откроется небольшой проём в масляном картере, куда могут попасть посторонние частицы.

Разборка инжекторной «шестёрки» производится аналогично, только вместе с корпусом воздушного фильтра нужно демонтировать гофрированную трубу, ведущую к дросселю, патрубки вентиляции картера и адсорбера.

Видео: снятие электровентилятора и радиатора ВАЗ 2106

Снятие и установка новой цепи

Если вы впервые разбираете цепной привод распределительного вала, строго придерживайтесь последовательности ведения работ:

  1. Открутите гайку храповика ключом 36 мм. Для ослабления зафиксируйте шкив любым удобным способом — монтажной лопаткой, мощной отвёрткой либо трубным ключом.

В процессе разборки вы можете столкнуться с ситуацией, когда растянутая сверх нормы цепь разрушила или оборвала успокоитель, а обломки упали в картер. В идеале их нужно извлечь, демонтировав поддон. Но поскольку масляный насос оборудован сеткой, а в картере всегда скапливаются отходы, проблема не критична. Вероятность, что остатки детали помешают забору масла, почти нулевая.

При замене цепи на отцовской «шестёрке» меня угораздило уронить в картер отвалившийся кусок пластикового успокоителя. Попытки извлечения сквозь узкий проём оказались неудачными, обломок остался в поддоне. Результат: после ремонта отец проехал более 20 тыс. км и сменил масло, пластик находится в картере по сей день.

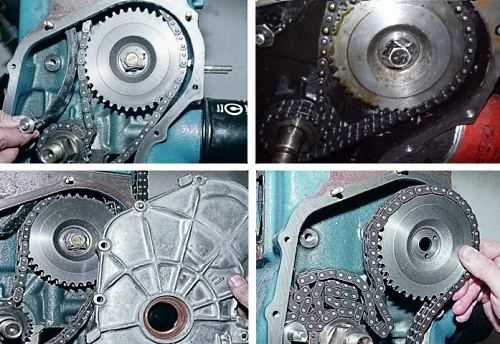

Установка новых запчастей и сборка выполняется в следующем порядке:

  1. Вычистите прилегающие поверхности крышки и блока цилиндров, прикрыв картер ветошью.
  2. Опустите новую цепь в проём головки цилиндров и зафиксируйте монтировкой, чтобы она не упала.

Дальнейшая сборка ведётся в обратном порядке. После крепления шкива рекомендуется повторно убедиться в правильности положения меток. Риска на бортике шкива должна стоять напротив длинной полосы на передней крышке.

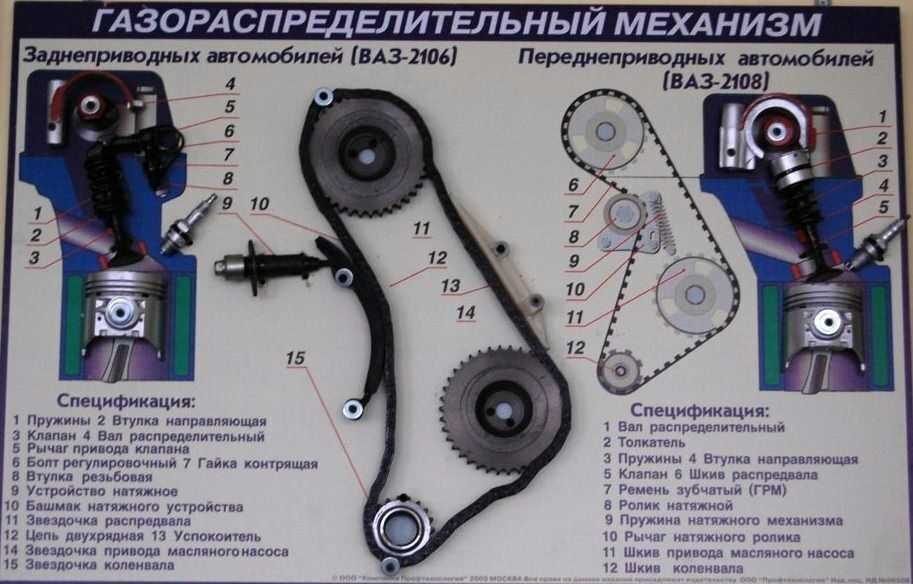

Назначение успокоителя цепи ГРМ на ВАЗ 2106

О назначении успокоителя цепи ГРМ нетрудно догадаться из его названия. Задача этого устройства заключается в том, чтобы не давать цепи ГРМ слишком сильно колебаться, поскольку при сильных колебаниях цепь ГРМ может слететь с направляющих звёздочек. Возможен и второй вариант: цепь, основательно разболтавшись без успокоителя, просто оборвётся.

Если успокоитель не будет сдерживать колебания цепи ГРМ, цепь неизбежно оборвётся

Как правило, обрыв цепи ГРМ происходит тогда, когда скорость вращения коленчатого вала достигает максимальных значений. В такой ситуации водитель просто не успевает среагировать на обрыв цепи и вовремя заглушить двигатель. Всё происходит мгновенно. В результате клапаны и поршни мотора оказываются повреждены, причём устранить такие повреждения удаётся далеко не всегда.

После обрыва цепи ГРМ в первую очередь страдают клапаны. Восстановить их удаётся далеко не всегда

Иногда всё бывает настолько плохо, что проще купить новый автомобиль, чем возиться с восстановлением старого. Именно по этой причине за состоянием успокоителя цепи ГРМ необходимо тщательно следить.

Устройство успокоителя цепи ГРМ

Успокоитель цепи ГРМ — это металлическая пластина из высокопрочной стали. На пластине имеется пара крепёжных проушин с отверстиями для болтов.

Успокоители цепи на «классике» всегда выполнены из высокопрочной стали и могут служить годами

Рядом с успокоителем находится вторая часть этой системы — башмак натяжителя. Это изогнутая пластина, которая непосредственно соприкасается с цепью ГРМ. Для предотвращения преждевременного износа поверхность башмака покрыта износостойким полимерным материалом.

Вторая часть системы успокоения цепи ГРМ — башмак натяжителя. Без неё успокоитель цепи не будет работать

Располагается успокоитель цепи в правой части двигателя, под крышкой газораспределительного механизма, между звёздочками коленвала и вала ГРМ. Поэтому для замены успокоителя автовладельцу придётся снять крышку ГРМ и слегка ослабить цепь.

Принцип работы успокоителя цепи ГРМ

Как только владелец ВАЗ 2106 заводит мотор своего автомобиля, коленчатый вал и вал ГРМ начинают вращение. Однако эти валы не всегда начинают вращаться одновременно. Звёздочки валов соединены цепью ГРМ, которая со временем начинает слегка провисать из-за естественного износа. Кроме того, зубцы на звёздочках валов тоже со временем изнашиваются, что только увеличивает провисание.

Из-за износа зубцов на звёздочке ГРМ цепь провисает сильнее, и в конце концов может оборваться

В результате возникает ситуация, когда коленвал уже успел провернуться на четверть оборота, а вал ГРМ только начал вращение. В такой ситуации провисание цепи ГРМ резко увеличивается, и для ликвидации этого провисания к работе подключается гидравлический натяжитель.

С одной стороны находится башмак натяжителя, а с другой — успокоитель, являющийся второй частью системы успокоения

Его башмак прикручен к масляному штуцеру, который, в свою очередь, подключён к масляной магистрали с датчиком давления масла. Как только цепь провисает, датчик фиксирует резкое снижение давления масла в магистрали, после чего в магистраль подаётся дополнительная порция смазки. Под её давлением натяжительный башмак выдвигается и надавливает на цепь ГРМ, тем самым компенсируя возникшее провисание.

Всё это происходит очень резко, и в результате цепь ГРМ начинает сильно колебаться, причём не со стороны натяжительного башмака (там цепь надёжно придавлена), а на противоположной стороне. Для гашения этих колебаний применяется ещё одно устройство — успокоитель цепи ГРМ. В отличие от башмака натяжителя, в успокоителе нет никаких подвижных частей. По сути, это высокопрочная стальная пластина, о которую бьётся цепь ГРМ после того, как её придавит натяжительный башмак. Но если успокоителя в этой системе не будет, зубцы валов и цепь ГРМ износятся намного быстрее, что неизбежно приведёт к полному выходу мотора из строя.

Понравилась статья? Поделиться с друзьями:
Автоэксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
