Что такое сапун двигателя — устройство, назначение

Многие начинающие автомобилисты часто слышат выражение «сапун двигателя», но не все знают, что это такое, и для чего он нужен. В данной статье речь пойдет о том, что такое сапун двигателя, местах его установки и основном предназначение.

Что собой представляет сапун и основное его предназначение

Сапун двигателя, что это такое? Для того чтобы ответить на этот вопрос необходимо понять его назначение. Сапун (дыхательный клапан) – это приспособление, с помощью которого закрытая емкость сообщается с атмосферой, тем самым поддерживая необходимое давление. За время работы движка в нем скапливаются различные газы, и если их во время не стравить, тогда работа ДВС может остановиться, за это как раз и отвечает сапун. Иными словами, он поддерживает нужное давление внутри картера двигателя. Сам по себе он выполняет функцию клапана, который при повышенном давлении стравливает воздух из двигателя. В автомобиле это устройство устанавливается в следующих местах:

ДВС.
КПП.
Мост передний.
Мост задний.

Теперь стоит места установки рассмотреть более детально.

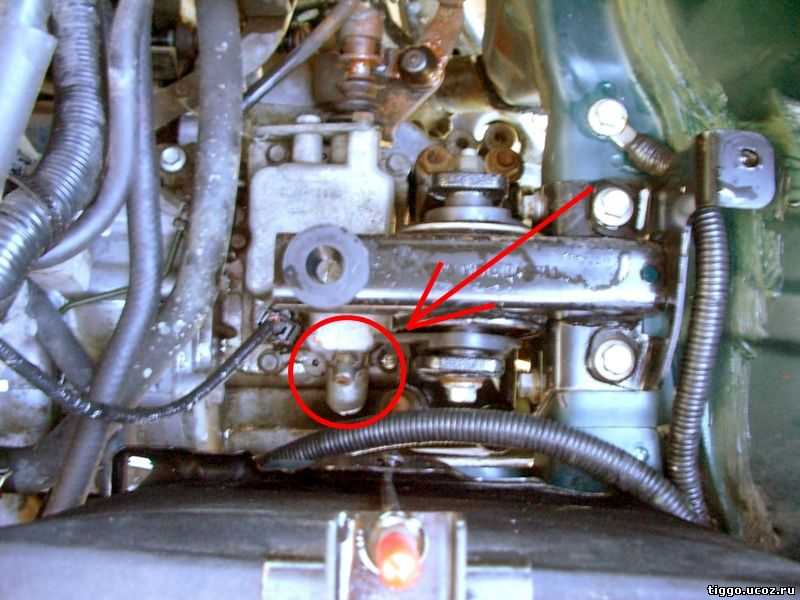

Сапун, установленный в двигателе внутреннего сгорания

Чаще всего устройство находится рядом с маслоналивной горловиной, от выходного патрубка выходит шланг, который подключается к корпусу воздушного фильтра. Также кроме контроля нужного давления, сапун предостерегает устройство двигателя от попадания в него грязи и влаги. В связи с тем, что через него постоянно циркулируется масло, в нем скапливается грязь и пыль, поэтому необходимо следить за его нормальной работой и вовремя чистить.

Существует выражение «сапунит двигатель», проявляется это тем, что из всех открытых отверстий ДВС валит дым похожий на выхлопной, и одновременно с этим увеличивается расход масла и топлива. Основными причинами этой неисправности могут быть:

залегание поршневых колец;
загрязнение системы вентиляции;
неисправность цилиндропоршневой группы.

Последствия, к которым может привести подобная поломка: разрыв шланга отвода картерных газов, разрыв клапанной крышки, поломка деталей ДВС (стук в двигателе), а также бывали случаи, когда вырывало поддон.

При таких поломках речь сразу пойдет о дорогостоящем ремонте, а порой даже придется покупать новый движок. К слову на сегодняшний день есть возможность купить контрактный двигатель. Это такой тип б/у ДВС, который привезен из-за границы и без пробега по нашей стране.

Сапун в коробке переключения передач

Для чего нужен сапун в КПП. Точно также, как и с ДВС, это устройство предназначено для контроля давления в узле. Если «дыхательный клапан» будет сильно загрязнен, то это скажется на работе КПП, и как следствие увеличится износ подшипников и синхронизаторов. Также при сильном засорении клапана, в коробке переключения передач увеличится давление, и в результате начнется течь масла через уплотнители.

Сапун в мостах

Внутри мостов, соединяющих колеса также находится масло, и для нормальной их работы и поддержания оптимального давления, также предусмотрен сапун. Этот механизм выступает в роли защиты от попадания внутрь грязи и влаги во время движения автомобиля. Если клапан будет значительно засорен, то находящееся внутри моста масло будет подтекать. Для того, чтобы это не допустить следует выполнять очистку сапуна, и проверять чтобы его крышка двигалась во всех направлениях.

Профилактические работы

Некоторые автомобилисты задаются вопросом: зачем чистить сапун? Делается это дабы избежать проблем с работой узлов автомобиля, необходимо вовремя выполнять чистку сапуна. Такие действия позволят держать допустимую норму давления, и как следствие стабильная и безаварийная работа автомобиля. Рекомендуется проводить очистку на каждом техническом осмотре (ТО), а в некоторых случаях даже чаще. Сам процесс чистки выглядит следующим образом:

снятие патрубков и шланг. Снимаются все патрубки и шланги, выходящие от «дыхательного клапана», в некоторых моделях потребуется также снимать корпус воздушного фильтра;
снятие крышки сапуна;
очистные работы. Теперь можно приступать к очистки крышки и трубки клапана.
монтажные работы. Сборка осуществляется в обратном порядке.

Таким способом выполняется очистка. Процедура довольно не сложная, и выполнить ее можно самостоятельно своими руками, без необходимости посещения сервисного центра.

Итог

По всей вышеизложенной информации наступило время для подведения итогов. Сапун в моторе автомобиля играет важную роль для его стабильной и нормальной работы. А для того, чтобы не возникало проблем с его работой, необходимо вовремя проводить профилактическую очистку от скопившегося масла. Если своевременно это делать, то возникать проблем с работой двигателя не будет.

Сапун двигателя

Некоторых начинающих водителей вгоняет в ступор вопрос «сапун двигателя и что это такое», ведь в рекомендациях по эксплуатации и уходу за автосредством часто упоминается этот важный элемент мотора.

Помимо этого, сапун нередко помогает диагностировать важные проблемы, связанные с силовым агрегатом: дело в том, что проблемы с данным элементом могут впоследствии вызвать неполадки двигателя, что затем может привести к дорогостоящему ремонту.

Именно поэтому владельцу авто просто необходимо знать все аспекты и характеристики прибора, а также иметь представление о том, как правильно предотвращать нарушения в его работе, ведь клапан-сапун, не кажущийся на первый взгляд значительной деталью, имеет большое значение для правильной работы силового агрегата.

В чём его предназначение?

Чтобы понять, что такое сапун, рекомендуется узнать, для чего он нужен, поскольку это находится в прямой связи с его принципом функционирования.

Основная задача данного приспособления – снижение давления в двигательном картере.

Во время работы автомобиля в картере собирается множество газов, которые со временем создают высокое давление. Если их вовремя не стравливать, мотор может прекратить работу, поскольку большое давление будет способствовать подпиранию поршней, а газ при этом начнёт выходить через любое другое отверстие. Чтобы такого не случилось, устанавливается этот клапан.

Ещё одна значительная функция прибора – снижение температуры внутри двигателя и его вентиляция.

По работе этого агрегата можно делать выводы о проблемах в работе мотора.

В нормальном же рабочем состоянии из агрегата виднеется слегка прозрачный, едва заметный дымок. Существуют ситуации, когда двигатель постоянно выбрасывает масло через сапун. Это частая причина не только засорения клапана, но и других технических неполадок.

Клапан-сапун – важный элемент, позволяющий сообщаться со внешней средой закрытой ёмкости. Он позволяет уравнивать давление внутри ДВС: если оно резко понизится, то через клапан внутрь попадёт свежий воздух, который и устранит разницу между внешним, атмосферным, и внутренним давлением, создаваемым в полости картера.

Принцип работы сапуна в двигателе

Сегодня сапун клапан для понижения давления устанавливают на внедорожниках очень часто. Это связано с тем, что устройство подходит для езды по бездорожью. Сапуны предотвращают протекание масла. Нагретое масло в двигателе способствует расширению, в результате чего повышается давление в двигателе.

Давление в двигатели или же в другом автомобильном устройстве должно найти выход. Это приводит к тому, что масло начинает вытекать через различные прокладки и зазоры. Чтобы не было утечки масла устанавливаются сапуны.

Периодически все сапуны в машине нужно проверять. Из-за постоянного движения масла в нем остается мусор и грязь. Сапуны требуется правильно снять и очистить от загрязнений. Если же он слишком загрязнен, то его нужно заменить на новое приспособление. Перед установкой нового клапана, обязательно тщательно очистите от грязи и мусора место установки. Это делается для того, чтобы мусор не попал в новое устройство.

Место установки

Клапан-сапун в автомобиле обычно находится:

непосредственно в двигателе;
внутри конструкции заднего и переднего моста;
в КПП.

Текст

(51) ОПИСАН чс т К ледователь» ологический М.Л.фукс, А.Г.Хи ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР КОМУ СВИДЕТЕЛЬСТВ(56) Авторское свидетельство СССРИф 385434, кл. Г 04 В 39/02, 1 981,(54) САПУН ДЛЯ ВЕНТИЛЯЦИИ ИАСЛЯНОГКАРТЕРА ПОРШНЕВОГО КОМПРЕССОРА(57) Изобретение относится к компрес-. соростроению и позволяет повысить на» дежность работы поршневого компрессора путем уменьшения уноса масла иэ полости картера. Обратный клапан 7 соединяет полость 5 картера 6 с атмосферой через связанные между собой радиальный и продольный каналы 3, 4. Каналы 3, 4 выполнены в хвостовике 1 приводного вала 2. Клапан 7 установлен на входе в канал 3 со стороны полости 5, что предотвращает попадание разбрызгиваемых частиц масла.в каналы 3, 4. 1 ил,1521909 Формула изобретения Составитель В,Рязанов Редактор И,Касарда Техред Л.Олийнык Корректор Т.МалецЗаказ 6926/31 Тираж 522 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-издательский комбинат «Патент», г.ужгород, ул. Гагарина,101 Изобретение относится к компрессостроению и может быть использовано ля вентиляции масляных картеров оршневых компрессоров.5Цель изобретения — повышение надежности работы компрессора путемуменьшения уноса масла иэ полости картера.На чертеже представлено предлагаемое устройство.Сапун для вентиляции масляного картера поршневого компрессора содерит выполненные в .хвостовике 1 приодного вала 2 компрессора и сообенные между собой радиальный и проольный каналы 3 и 4, сообщенные с масляной полостью 5 картера 6 и атмосферой соответственно, и обратный клапан 7. Последний установлен на . 20 ходе в радиальный канал 3, Канал 4 ри такой установке клапана 7 может ыть выполнен осевым. Сапун работает следующим образом, 25При работе компрессора частицы масла разбрызгиваются в масляной полости 5 картера 6, попадая на приводной вал 2 и клапан 7, они интенсивно отбрасываются центробежной снлой, При давлении в картере 6, превышающем усилиеклапана 7, происходит открытие клапана 7, и избыточное давление сбрасывается иэ картера 6 через радиальный и осевой каналы 3 и 4 в атмосферу.Установка обратного клапана 7 на входе в радиальный канал 3 предотвращает попадание разбрызгиваемых частиц масла в каналы 3 и 4 и, тем самым, предотвращает унос их при сбросе избыточного давления газа. Сапун для вентиляции масляного 1 картера поршневого компрессора, содержащий обратный клапан, соединяющий полость картера с атмосферой через связанные между собой радиальный и продольный каналы, выполненные в хвостовике приводного вала компрессора, отличающийся тем, что, с целью повышения надежности работы компрессора путем уменьщения уноса масла из полости картера, об» ратный клапан установлен на входе в радиальный канал со стороны полости картера.

Смотреть

Самые распространённые виды самодельных влагоотводителей

Специалисты рекомендуют использовать следующие виды влагоотводителей:

циклонного типа;
поглощающие влагу с помощью силикагеля;
холодильного типа.

Каждый тип имеет свои преимущества и недостатки. Чтобы выбрать оптимальный вариант для себя, необходимо ознакомиться со всеми схемами устройств. В конструкциях используются старые баллоны, масляные фильтры, элементы холодильного оборудования. Перед началом работы убедитесь, что в наличие есть сварочный аппарат, набор ключей и отвёрток, дрель, молоток, клей и изоляционный материал.

Самодельные устройства циклонного типа

Принцип действия циклонного влагоотделителя достаточно прост. При попадании потока сжатого воздуха в установку он начинает вращаться. Под действием центробежной силы конденсат, небольшие частицы мусора и масла направляются к стенкам. В это время очищенный воздух проходит в нижнее центральное отверстие и далее подаётся в компрессор.

Воздушная смесь подается через верхнее отверстие, под дейтсвием центробежной силы влага отделяется и выводится через выходной патрубок

Для создания самодельного центробежного аппарата нам понадобятся:

старый пропановый баллон;
штуцер;
сварочный аппарат;
две металлические трубки небольшой длины.

В качестве корпуса отлично подойдёт старый баллон, он имеет достаточную высоту и может выдерживать повышенное давление. Порядок работ следующий:

Устанавливаем изделие вертикально, краником вниз.
Входной штуцер привариваем к верхней части корпуса. Он должен быть смещён ближе к одной из стенок баллона.

Привариваем входной штуцер и выходной патрубок к баллону
Привариваем выходной патрубок на 2/3 высоты баллона.

Циклонный влагоотделитель устанавливаем вертикально, влага будет выводиться через нижнее отверстие с клапаном

Влагоотделитель с использованием силикагеля

Силикагель позволяет отфильтровать воздушную смесь, достаточно лишь правильно разместить слой этого вещества в корпусе от масляного или водяного фильтра. Старое оборудование от Волги оптимально подойдёт для создания самодельного влагоотделителя.

Разбираем старый масляный фильтр.

Разбираем старый масляный фильтр и подготавливаем его к дальнейшей работе
В качестве входного патрубка можно использовать родную трубку, через которую раньше подавалось масло.
Заглушаем лишние отверстия с помощью болтов нужного диаметра и герметика.

Для заглушки отверстий используем болты нужного диаметра и герметик
Проводим сборку в обратном порядке, свободное пространство заполняем силикагелем.

Заполняем все свободное пространство корпуса силкагелем
Надеваем верхнюю крышку и плотно прикручиваем её болтом.

Плотно прижимаем верхнюю крышку к корпусу маляного фильтра

Конструкция фильтра имеет несколько кронштейнов, с помощью которых фильтр легко устанавливается на нужное место.

Устройство холодильного типа

Как известно, низкая температура позволяет конденсировать влагу, которая находится в воздушной смеси. Влагоотделители холодильного типа довольно популярны среди автомехаников. Устройства покрывают практически все требования для воздуха, что подаётся в компрессор. При создании влагоотделителя необходимо направить воздушный поток через морозильную камеру или другое холодильное оборудование.

Важно полностью загерметизировать морозильник в ресивере и сделать патрубок для отвода конденсата. Для жителей «холодных» регионов нашей страны специалисты рекомендуют сделать подвод воздуха в компрессор с улицы

В зимнее время вы будете напрямую получать воздушную смесь с низким содержанием влаги.

Диорама

Круглое здание Диорамы действительно впечатляет посетителей. Построили его в честь годовщины освобождения города и горы от фрицев. На первом этаже основали музей, а на втором разместили громадное полотно: гигантская панорамная картина рассказывает о подвигах, свершившихся по воле освободителей. С левой стороны можно увидеть комсорга батальона Комиссарова, он ранен, держит в вытянутой руке пистолет, но не боится выйти к бойцам вместо убитого командира и поднять их на штурм.

Справа, рядом с пулеметом, нарисован Кульма Москаленко, подавивший 7 мая обстрел из четырех фашистских пулеметов. Он первый вышел на вершину горы. Около его ног, в воронке, оставшейся после разрыва снаряда, засел снайпер Морятов, убивший более двадцати немцев во время штурмовой операции.

Кроме того, на фронте воевало много женщин, которые работали медсестрами или связистками. На полотне есть образ Жени Дерюгиной, вынесшей с поля боя более восьмидесяти советских бойцов и погибшей под пулями неприятеля.

Здесь же и Дадаш Бабажанов — советский воин узбекского происхождения. На картине он изображен рядом со своим другом — моряком Семеном, который умирает после смертельного ранения, а Дадаш дает ему клятву отомстить за его жизнь. Узбекский красноармеец собственноручно убил семнадцать гитлеровских солдат.

В центре полотна изображен лейтенант Михаил Головня с группой бойцов на разваленном немецком доте. Вместе с ними дорогу к вершине горы помогает зачищать разведчик Гунько с помощью мелкого пулеметного огня. Справа на переднем плане изображен сапер Федор Скорятин, который ценой своей жизни открыл подход к фашистскому блиндажу.

Лейтенант Сахаров и его сослуживцы стремятся захватить блиндаж и совсем не видят, что в укрытии сидит враг и целится в их группу. На помощь приходит Ашот Маркарян, закрывающий на полотне командира своим телом. Рядом с этой сценой рядовой Поликахин кидает гранату внутрь блиндажа и несмотря на то, что из его головы сочится кровь, продолжает сражаться за родину.

Впереди атакующих солдат советской армии прорываются в центральную часть горы знаменосцы с алым флагом Советского Союза. Если вглядеться в глубину полотна, то можно увидеть огнеметчика Дзигунского, закрывающего собой брешь во вражеский дот. Рассматривать картину нужно очень внимательно. Она прорисована со всеми деталями, и, взглянув в лица участников битвы, можно в буквальном смысле ощутить себя в гуще событий.

С обзорной площадки, расположенной на балконе, открывается чудесный вид на живописный ландшафт и места, где разворачивалась битва.

Около Диорамы разбит мемориальный парк, на центральной Стелле которого высечено 240 имен тех, кто первый достиг вершины и полег в бою в первые минуты. Экспонаты мемориального комплекса были выставлены на Сапун-горе еще в 1944 году, сразу после освобождения города-героя.

Большое внимание уделяется выставке военной техники тех лет. Здесь можно посмотреть на «Катюш», старые советские автомобили, торпеды, работавшие на газе и пару, различные виды танков, мины, торпедные катера и другие орудия

Однако кроме советских машин в парке стоят и немецкие трофеи, сохранившие свою первоначальную окраску

Музей под открытым небом абсолютно бесплатен для посетителей. В 1995 году на территории появилась церковь имени Георгия Победоносца. Время работы Диорамы: с 9-00 до 17-00, по понедельникам — санитарный день

Однако кроме советских машин в парке стоят и немецкие трофеи, сохранившие свою первоначальную окраску. Музей под открытым небом абсолютно бесплатен для посетителей. В 1995 году на территории появилась церковь имени Георгия Победоносца. Время работы Диорамы: с 9-00 до 17-00, по понедельникам — санитарный день.

Почему идет дым из сапуна

Неисправность у сапуна может быть только одна: он стал плохо пропускать скопившиеся газы, сравнивая давление внутри двигателя с атмосферным. Но дым, идущий из него, может сказать о многом:

Маслосъёмные кольца цилиндров залегли либо сносились. Простая раскоксовка народными методами или специальной химией здесь уже не поможет, поэтому придётся разбирать мотор.
Аналогично, если прогорел один/несколько выпускных клапанов. Определить это поможет простой замер компрессии.
Маслоотражательные колпачки. Просто поменяйте их, если пришло время, или на них видны следы повышенного износа.
Сносились сальники вала, пропускающие масляные пары. Менять их не задумываясь, желательно, не откладывая в долгий ящик.
Масло в моторе старое, давно требующее замены. Без комментариев: как показывает практика, чинить «сердце» авто в десятки раз дороже, чем его менять.
Белый дым на горячем моторе – охлаждающая жидкость попадает в систему смазки. Где именно течь – придётся искать.
Перелив масла. В ДВС он также опасен, как и недолив: износ мотора/расход топлива значительно увеличивается, поэтому проверьте его уровень щупом на ровной площадке, когда двигатель хорошо прогрет. Вот тогда увидите, насколько качественно мастера на СТО (или вы сами) выполнили его замену/долив.
Масло некачественное/не подходит авто/контрафакт. Выход один – заменить его. Аналогично, если залили топливо на неизвестной АЗС: просто больше так не делайте.
Наконец, сам сапун от времени забился, не работая на все 100%. Простая чистка, профилактика позволит это устранить.

Внушительный список самых разных ситуаций. И можно не сомневаться, что если у вашего авто сапун дымит, вы среди них точно нашли свой случай.

Как сделать компрессор для пескоструя

Эффективно и быстро очистить любую деталь, поверхность конструкции для дальнейшего ремонта или применения можно с помощью пескоструя.

Но для этого устройства требуется источник сжатого воздуха, обладающий необходимыми давлением и производительностью.

Сделанный своими руками компрессор для пескоструя избавит от приобретения дорогостоящего и не всегда достаточно надежного оборудования.

Практичный вариант

Конструкция на базе компрессора от МАЗ, ЗИЛ 130 – 157 зарекомендовала себя как надежное эффективное устройство. Агрегат с этих автомобилей потребует минимальных переделок своими руками.

От МТЗ, ГАЗ малопроизводителен, а от КамАЗа нуждается в больших доработках.

Ресивер устанавливают исходя из потребностей для пескоструя – газовый баллон на 50 л или готовый от а/м КамАЗ и поменьше от ЗИЛ, в которых уже есть необходимые отверстия.

Примерная компоновка устройства, изготовляемого своими руками, и схема пневматического подключения компрессора следующие. Ресивер, в горизонтальном положении, устанавливают на опоры с колесами. На кусок швеллера шириной 200 – 250 мм через паронитовую прокладку устанавливают компрессор без нижней крышки.

Швеллер крепят к верху ресивера, подсоединяют разводку от компрессора к ресиверу сверху и с торца, устанавливают манометр контроля давления, с торца монтируют перегрузочный клапан и выходной штуцер с вентилем.

Электродвигатель подбирают в зависимости от потребностей. Для сети 220 В минимальная требуемая мощность трехфазного электродвигателя 1,5 кВт, обороты – 1420 об/мин.

Необходимое передаточное отношение между валом мотора и шкивом компрессора в этом случае 1 : 3. При больших мощностях соотношение уменьшают — производительность увеличивается. Для питания в 220 В оптимально 2,2 кВт.

Используя 380 В (3 фазы), мощность можно уменьшить.

Наружный диаметр шкивов автомобильных агрегатов приблизительно 210 мм. В случае использования двигателя 1,1 кВт с шкивом 80 мм передаточное число 210/80 = 2,6.

Электромотор будет работать на предельной мощности при давлении 8 атм. Производительность 260 л/мин (максимальная) получается при 2500 об/мин вала компрессора.

Меняя соотношение, можно достичь 3200 об/мин – максимальные обороты агрегата на ЗИЛ 130.

Доработка компрессора тормозного пневматического привода ЗИЛ 130

В корпусе, в удобном месте, ниже на 10 мм центра коленвала, просверливают отверстие для заливки масла. Под пробку нарезают резьбу. Снизу швеллера делают отверстие с резьбой под пробку для слива масла.

Со стороны, противоположной шкиву, в крышку подшипника вкручивают штуцер с маслостойким шлангом или трубкой, которую соединяют с емкостью, выполняющей функции расширительного резервуара смазки и сапуна. Можно использовать бачок сцепления для тормозной жидкости от ВАЗ.

Его располагают напротив головки блока цилиндров агрегата. Для установки штуцера приемный клапан магистрали автомобиля выкручивают.

Меняют систему смазки коленвала: просверливают в каждом шатуне с вкладышами в сборе по 2 раззенкованных отверстия в месте перехода от стержня к нижней головке шатуна. По одному просверливают в крышках шатуна.

У отверстий D 3мм, зенковка 10мм, направление сверления – к центру вала. Потребуется разобрать компрессор – головку снять, шатуны отвернуть. Полученные отверстия обеспечат вкладыши смазкой за счет разбрызгивания.

Цилиндры во время работы смазываются благодаря образующемуся масляному туману.

Разгрузочное устройство агрегата (солдатик) остается заводской — позволит регулировать давление, при котором будет отключаться агрегат. Трубка разгрузки должна быть подсоединена к расходному ресиверу (если их несколько). Манометр и перегрузочный клапан также рекомендуется использовать автомобильные.

Его номер по каталогу 40П-37210010. Схема управления станет проще, если будет найден датчик давления, контакты которого размыкаются при подаче давления. Чтобы компрессор, собранный своими руками, работал более мягко, на шкив автомобильного агрегата следует установить отбаллансированный маховик.

Для обычной эксплуатации система охлаждения не потребуется – при работе на постоянных оборотах агрегат редко нагревается более чем до 60°С. На автомобиле его рабочая температура 90°С, но и 120°С не являются критичными.

В случае напряженной эксплуатации можно сделать систему охлаждения испарительного типа. Емкость на 4 — 5 л устанавливают над уровнем головки, шланги соединяют на компрессоре с входом-выходом для охлаждающей жидкости.

Это позволит поддерживать температуру не выше 100°С.

Изготовление своими руками

Самодельный влагоотделитель состоит из старого или использованного пропанового баллона, штуцера и трубок. Заготовку для корпуса устанавливают в вертикальном положении. К верхней части необходимо приварить штуцер для входа воздуха. Специалисты рекомендуют смещать его ближе к краям баллона. Далее, необходимо сделать входной патрубок, для которого можно использовать трубу.

Для отвода влаги делают отверстие, оснащённое клапаном. Оно должно располагаться в нижней части конструкции. На этом этапе во время изготовления влагоотделителя необходимо продумать, выполнить расчёты и сделать наполнитель. В качестве сорбирующего материала используют древесную стружку, которое можно наполнить внутреннюю нишу баллона

Важно помнить, что нельзя плотно укладывать ёмкость. Внутри системы воздух должен циркулировать свободно

Влагоотделители адсорбционного типа

Чтобы сделать такой влагоотделитель своими руками для использования в компрессорах, необходимо использовать масляные и водяные фильтры от автомобиля. Не нужно изменять первоначальное расположение корпуса, штуцеров и спускного устройства для сбора конденсата.

Вводное отверстие фильтра необходимо изменить. Для этого устанавливают трубку из прочной стали. Чтобы обеспечить стабильную работу устройства лучше всего использовать встроенный фильтр. Второе отверстия плотно закрывается резьбовой пробкой. Чтобы она лучше держалась, сажать её необходимо на герметик.

Между внутренней стенкой корпуса и наружным диаметром фильтра есть кольцевой пространство. Его необходимо заполнить адсорбентом. Человек, который самостоятельно делает влагоотделитель, должен помнить, что поглощение влаги должно происходить постепенно. Для этой цели используют резиновые уплотнительные кольца.

https://youtube.com/watch?v=6Iev5kMJ4pk

Они могут использоваться для разделения внутреннего пространства корпуса на три зоны. Если влагоотделитель будет использоваться нечасто, то внутреннее пространство и кольцевой зазор можно заполнить силикатным гелем. После этого можно собирать устройство и обрабатывать соединительные элементы. При соблюдении этих правил можно сделать влагоотделитель для компрессора своими руками с минимальными затратами.

Чтобы рассчитать требуемое количество силикатного геля, необходимо использовать следующую формулу: на 830 л/мин сжатого воздуха берут 1 кг адсорбирующего вещества. Силикатный гель является регенерируемым веществом. Чтобы возобновить его первоначальные свойства, необходимо поместить вещество в духовку на 2−3 часа. Специалисты рекомендуют использовать силикатный гель, который имеет цветовой индикатор. Когда поры будут наполнены влагой, то цвет изменится, и можно его подсушить.

Требования для установки

При эксплуатации влагоотделителя необходимо учитывать несколько основных правил и требований:

Устанавливать устройство можно строго в вертикальном положении и надёжно фиксировать его внутри корпуса.
Во время подключения нужно проверить направление движения воздуха.
Если покупать готовую конструкцию, то на корпусе направление указано в виде стрелок.

При соблюдении этих правил влагоотделитель будет функционировать правильно и обеспечит высокое качество.

Практические рекомендации по созданию влагоотделителей разных видов

На первый взгляд кажется, что сделать влагоотделитель своими руками не составляет труда. Но если работа будет выполнена некачественно, то некоторая часть влаги попадёт в компрессор и окажет негативное влияние на качество покраски. Из самых важных практических советов можно назвать следующие:

Корпус агрегата должен быть герметичен и выдерживать высокое давление.
Для соединений патрубков нужно использовать качественную сварку или спайку.
Диаметр входящих и выходящих отверстий должен быть достаточен для беспрепятственного прохода воздуха.
Самодельный влагоотводитель должен соответствовать все требованиям компрессорной установки по давлению, мощности и эффективности.
