Работы сверху автомобиля

Итак, начало положено, цель – снять коробку передач для замены сцепления

На автомобилях ВАЗ 2106 и аналогичных делается это довольно быстро, важно лишь соблюсти некоторую последовательность:

В салоне автомобиля снимаете ручку переключения скоростей. Она крепится при помощи пластиковых защелок. Порой возникают трудности с демонтажем, доходит до того, что защелки обламываются. Цена нового комплекта креплений составляет не более ста рублей, а приобрести его можно даже после проведения ремонта. Поэтому не бойтесь, если вдруг сломали пластиковые усики.
Переходите к подкапотному пространству, выкручиваете четыре гайки, которыми крепится приемная труба к коллектору. Дело в том, что приемная труба будет мешать снятию коробки, но ее достаточно немного в сторону сдвинуть.
Отключаете аккумуляторную батарею и снимаете ее с автомобиля.
Выкручиваете два верхних болта стартера, отключаете от него провода питания обмоток и втягивающего реле.
Отсоединяете провод массы, который подходит к коробке передач.

Выбирайте лучшее

Последним пунктом в вопросе, какое сцепление лучше поставить на автомобиль ВАЗ 2107, будет короткий обзор наиболее известных комплектов сцеплений для классических машин. Различия в продукции брендов заключаются в надежности и поведении во время эксплуатации.

Valeo

Известная компания из Франции известна также высококачественными тормозными колодками. Судя по отзывам автовладельцев, сцепление отличается мягкой работой с четким моментом включения.

Многие отмечают надежность новых комплектов Валео, которые зачастую работают без поломок более 150 000 км пробега. Из недостатков – высокая стоимость.

Всемирно известный немецкий производитель фрикционных муфт. Продукция всегда отличалась передовыми конструктивными решениями. Например, использование гасителя крутильных колебаний нажимного и ведомого дисков существенно демпфирует вибрации, что способствует комфорту. Муфты LuK – наиболее оптимальный выбор в соотношении цена-качество, однако в продаже встречается много подделок, так что при покупке нужно быть внимательно.

Kraft

Немецкий бренд известен уже 20 лет, но в последнее время продукция под этой маркой выпускается все чаще в Турции, что, естественно, удешевляет ее. Тем не менее, сцепления имеют массу положительных отзывов, среди них:

мягкий выжим;
отсутствие перегрева при тяжелом режиме эксплуатации;
маховик практически не изнашивается.

Sachs

Немецкий производитель имеет богатый опыт производства деталей трансмиссии. Все модели муфт укомплектованы безасбестовыми накладками, при этом они обеспечивают:

Оптимальную передачу крутящего момента.
Устойчивы к повышенным нагрузкам.
Не требуют обслуживания.

Отечественное предприятие, поставляющее оригинальную продукцию для автомобилей Lada. Конструкция муфты разработана инженерами из Тольятти, но комплектующие в производстве применяются в основном импортные. Большинство автовладельцев, в качестве решения вопроса, какое из сцеплений лучше поставить на классику ВАЗ 2107, останавливаются именно на этом производителе. Причина такого выбора – невысокая цена и приемлемое качество.

Kraft tech

Турецкая продукция по лицензии немецкой компании Kraft. Комплект характеризуется мягкой работой, адаптирован к российским условиям работы. Часть негативных отзывов относится к недолговечности выжимного подшипника.

Триал

Еще один отечественный производитель, который гарантирует для своих дисков до двух миллионов циклов нагрузки без утраты эксплуатационных свойств. Средний пробег деталей комплекта составляет 80 000 км. Некоторые автомобилисты жалуются на возникновение трещин на ведомом диске в районе пружин, в результате чего они вылетают. Однако стоит отметить, что подобные неполадки у них возникли после двух-трех лет эксплуатации.

Информация больше для себя. Дополню фото. Это черновик! Размеры корзины сцепления LUK 620316600

2110,2170,1118 Нажимной диск 207мм / 133мм. Максимально возможный ведомый диск 210мм

ВАЗ 2110-12

Ведомый диаметром 200 мм/ 142мм. 20 зубцов. Профиль ступицы диска сцепления: 20,1×22,6

ВАЗ 2106

Ведомый диаметром 200 мм/ 130мм. 20 зубцов. Профиль ступицы диска сцепления: 20,1×22,6

Mazda 323 2000

EXEDY MZD050U, Valeo MZ29 Ведомый диаметром 200 мм/ 130мм. 20 зубцов. Профиль ступицы диска сцепления: 20,1×22,1

Huyndai Accent

VESIK motorsport Valeo HD95 Ведомый диаметром 200 мм/ 130мм. 20 зубцов. Профиль ступицы диска сцепления:19,00×22,35

Mitsubishi Colt/Lancer/L300

Valeo MB03 Ведомый диаметром 200 мм/130мм. 20 зубцов. Профиль ступицы диска сцепления: 20х22,5

Mazda 3 BK

EXEDY MZD116U Ведомый диаметром 200 мм/ 140мм. 20 зубцов. Профиль ступицы диска сцепления: 20,13х22,6.

Fiat Punto 2003

VALEO 821460 Ведомый диаметром 200 мм/ 135мм. 20 зубцов. Профиль ступицы диска сцепления: 20,25×23,2

#4 28.12.2014 19:21:19

Саня Борода:

Хз, сколько шнив не приезжало , ни у одной не срабатывало сцепление у пола

может надо и гцс шеви ставить или они одинаковыена шеви такой стоит или как на классике?

Добавлено 28.12.2014 19:38:33: нашел вот такой отзыв про рцс шеви:»у него оказалась совершенно не подходящая для меня особенность)медленная работа. Да, мягко, да здорово, но при разгоне он успевал отрабатывать только первую передачу. А дальше уже на вторую еле хватало, а третья не втыкалась)Ну я имею в виду нормальный разгон, когда 1-2-3-4 %) Поэтому он через несколько дней заменился обратно на стоковый и всё встало на свои места =)»

теперь задумался ,что лучше шеви или классический

Добавлено 28.12.2014 19:47:03: коментарий к предыдущему коментарию:»Значит у Вас корзина мягкая стоит и не возвращает быстро цилиндр. У меня САКС и тоже отлично в гоночном режиме переключается всё.»

он же пишет:»валео — ГАВНО! там корзина очень слабая и недолговечная поэтому сцепление лёгкое. Валео хватает максимум на 4 месяца. У меня стоит САКС с его выжимным и цилиндром от шеви нивы. Уже 4 года нормально работает, 200 000 прошла конструкция»

меня терзают смутные сомненья,что ставить

Отредактировал самурай джек (28.12.2014 19:55:11)

Назначение и конструктивные особенности рабочего цилиндра

В механизме сцепления имеется два вида цилиндров: рабочий и главный. О назначении главного можно узнать из соответствующей статьи, а сегодня рассмотрим именно рабочий цилиндр сцепления Chevrolet Niva. Система сцепления Нивы Chevrolet основана на работе гидропривода, который, в свою очередь, является неработоспособным без цилиндра. Суть его функционирования заключается в непосредственном приеме усилия, идущего от главного цилиндра и перемещение тем самым вилки отключения сцепления.

Конструкция рабочего цилиндра является абсолютно идентичной практически для всех моделей автомобилей, поэтому и принцип работы устройства одинаков. Состоит изделие, прежде всего, из основания, то есть корпуса, где собраны в определенном порядке следующие детали:

Рабочий цилиндр сцепления Шнива

стопорное кольцо;
поршень;
колпачок;
штуцер;
тарелка;
пружина и шайба;
кольца уплотнения и пыльник.

READ Обновленная Tesla Model S обещает запас хода до 520 миль и действительно плохой руль

Все детали собраны в определенной последовательности, что позволяет правильно функционировать устройству.

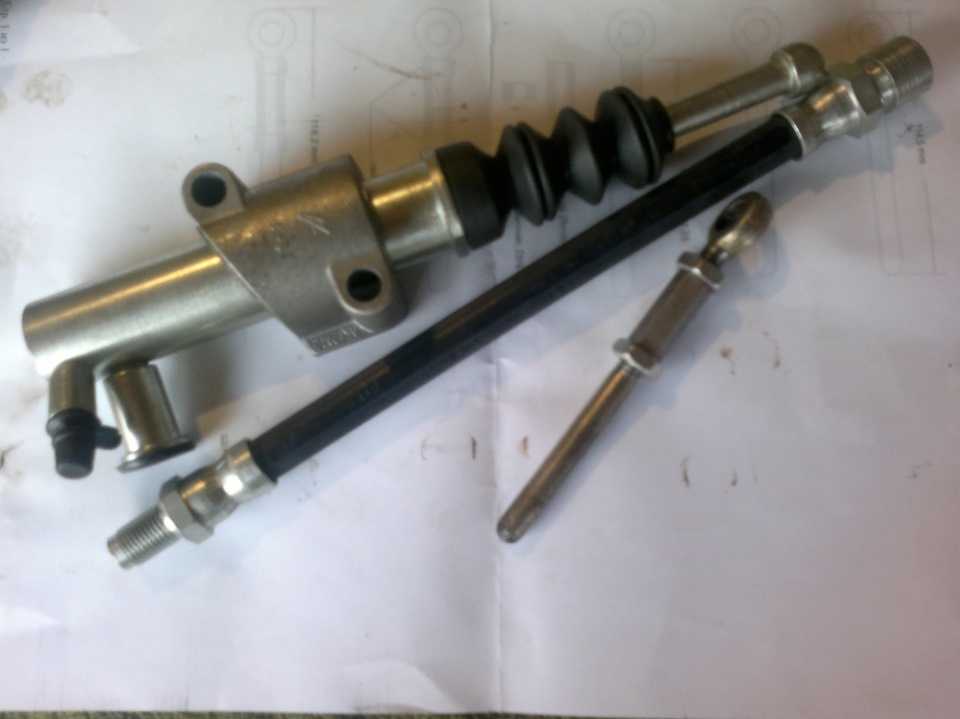

На фото ниже представлен рабочий цилиндр Niva Chevrolet.

Замена цилиндра и ремонт

Замена осуществляется в случае возникновения неустранимых дефектов, к которым относятся повреждения корпуса цилиндра. Во всех остальных случаях потребуется осуществить ремонт. Но сначала рассмотрим, как снять рабочий цилиндр с внедорожника Niva Chevrolet и установить новый ремкомплект.

Для проведения работ потребуется наличие рожковых ключей на «13» и «17». Приступаем к работе:

Находим шланг рабочего цилиндра и ослабляем его наконечник, но, ни в коем случае не откручиваем до конца.
Цилиндр к картеру крепится с помощью двух болтов, которые необходимо выкрутить. Извлекается кронштейн.
Извлекается толкатель из вилки, а затем осуществляется снятие защитного колпачка с толкателем.
Одной рукой необходимо фиксировать наконечник шланга, а второй вращать рабочий цилиндр до момента их разъединения.
После разъединения необходимо слить жидкость в емкость.

На этом этапе снятие закончено, далее, необходимо заменить извлеченный элемент на новый и установить все в порядке обратном снятию. После установки потребуется прокачка системы (выгнать воздух из системы).

Новый рабочий цилиндр для Chevrolet Niva обойдется в 300-600 рублей, поэтому не стоит огорчаться, если изделие уже не подлежит ремонту.

Замена изделия осуществляется в редких случаях, поэтому при обнаружении неисправности рабочего цилиндра можно осуществить его ремонт. Для процедуры ремонта потребуется: приобрести новый ремкомплект для Chevrolet Niva; стандартный набор инструментов; тиски.

После того как цилиндр был снят с автомобиля, необходимо приступить к таковым действиям:

Извлеченный цилиндр зажимается в тиски и осуществляется его разборка. Извлекается резиновый пыльник вместе с толкателем.
Сняв стопорное кольцо, извлекается поршень.
С поршня осуществляется снятие пружины с уплотнительной прокладкой. Прокладку обязательно нужно заменить на новую.
Далее осуществляются очистительные работы цилиндра и штуцера с целью очищения каналов для выведения воздуха.
Если пружина имеет деформированный вид, то ее стоит заменить.
Обязательно необходимо заменить пыльник и кольцо уплотнения.
Перед сборкой изделия необходимо все имеющиеся детали промыть только тормозной жидкостью.

Сборка цилиндров проводится в последовательности обратной снятию, а по окончании работ стоит убедиться в отсутствии сторонних предметов, которые возможно были не установлены.

После установки следует провести удаление воздуха из системы, а после и проверить работоспособность сцепления Chevrolet Niva.

Стоит знать…

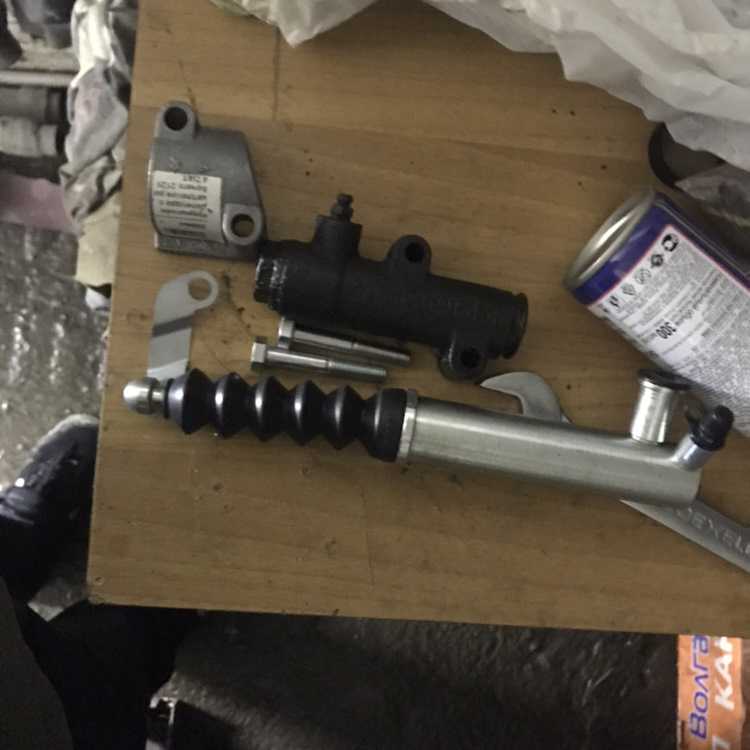

Очень часто задается вопрос: «А можно ли поставить рабочий цилиндр от Шевика на классику?» Водители классческих моделей часто хотят усовершенствовать свой автомобиль. Ввиду этого прибегают к данному вопросу, но при этом, не зная, какова вероятность того, что «неродное» устройство будет функционировать достойно. Вовсе нет! На классику Шевовский цилиндр устанавливать не нужно, а причина этому заключается в принципе работы. Выжимной подшипник классического авто- не рассчитан на режим работы штока в поджатом состоянии, который при этом вращается. Если все же установить изделие на классику, то можно обнаружить скорейший износ подшипника.

Механизм сцепления автомобиля ВАЗ 2106

Описание конструкции

Все вы знаете, что в ногах водителя установлена педаль сцепления. Некоторым этого достаточно, дальше они не углубляются. Но если уж решили взяться за ремонт, то придется изучить всю остальную цепочку. На автомобиле ВАЗ 2106, как и на всей остальной классике, привод сцепления гидравлический. От педали приводится в движение шток главного цилиндра, который перемещает небольшой поршень в себе.

К этому цилиндру подключен расширительный бачок. На 2106 и схожих моделях ВАЗ он находится на перегородке между подкапотным пространством и салоном. Стоит отметить, что на девятках и более новых машинах расширительный бачок устанавливали непосредственно на корпусе цилиндра – значительная экономия места и небольшое увеличение надежности. Ведь резиновые трубки имеют свойство изнашиваться, пропускают тормозную жидкость.

Поломки сцепления

Сцепление может выйти из строя по нескольким причинам:

Выработка ресурса.
Наличие заводского брака.
Жесткая эксплуатация.
Механические повреждения в процессе эксплуатации.

Очень часто причиной преждевременного выхода из строя элементов сцепления ВАЗ 2106 становится наличие заводского брака и увеличенные нагрузки. В частности, движение по пробкам в городе дает о себе знать довольно скоро.

Симптомы неисправностей

В зависимости от вида поломки могут проявиться такие симптомы:

Педаль сцепления проваливается, валы двигателя и КПП не размыкаются.
Сцепление работает, но присутствует посторонний звук.
Двигатель набирает обороты, а скорость при этом не увеличивается – сцепление буксует.
Переключение передач затруднено, сцепление «ведет» – выключается не до конца.
Появление течи из расширительного бачка, трубок, цилиндров.

То, что с педалью механически связан главный цилиндр, уже сказали. А вот непосредственно на коробке передач смонтирована вилка сцепления и рабочий цилиндр. При помощи этих механизмов производится перемещение выжимного подшипника по оси первичного вала.

Как работает привод сцепления

Принцип работы всего механизма привода сцепления на автомобиле ВАЗ 2106 заключается в следующем:

Водитель нажимает на педаль.
Происходит перемещение штока и вместе с ним поршня в цилиндре.
Нарастает давление в трубопроводе между главным и рабочим цилиндрами.
За счет возросшего давления в рабочем цилиндре происходит перемещение поршня и штока, который приводит в движение вилку сцепления.

После всего этого диск сцепления ВАЗ 2106 и корзина отдаляются друг от друга, коленчатый вал не вращает первичный. Следовательно, автомобиль не движется. А теперь о процедуре проведения ремонта.

Признаки неисправности сцепления

О том, что регулировка выполнена неправильно, свидетельствует два характерных признака. Первая неисправность выражается в том, что сцепление начинает пробуксовывать. В этом случае диск после полного нажатия педали останавливается, а значит, вращающий момент, получаемый от силового агрегата, не передается на трансмиссию.

Второй симптом неудачной регулировки сцепления – когда педаль нажимается, диск не отодвигается от маховика. Это не дает возможности легко передвигать рычаг переключателя скоростей.

А еще иногда сцепление срабатывает преждевременно или, напротив, с заметным опозданием.

Цилиндр сцепления рабочий ВАЗ 2101-2107 АвтоВАЗ

Уважаемые покупатели, во избежание ошибок при отправке рабочего цилиндра сцепления, в строке «Комментарий» указывайте модель и год выпуска вашего автомобиля.

Основными составными частями в гидравлической системе являются цилиндры. Они называются главный и рабочий цилиндр сцепления ВАЗ 2107.

Рабочий цилиндр привода сцепления предназначен для обеспечения передачи усилия от педали на выжимную вилку механизма сцепления, через шток главного цилиндра к рабочему цилиндру, соединенных между собой трубкой высокого давления.

1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 — выжимной подшипник с муфтой; 5 — бачок гидропривода сцепления; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод гидропривода выключения сцепления; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — штуцер прокачки сцепления

При нажатии на педаль, в действие приводиться шток главного цилиндра, на конце которого установлен поршень с масло-бензо-стойкой манжетой. Поршень передает давление на гидравлическую жидкость, тем самым обеспечивая воздействие, которое передается по трубке на поршень рабочего цилиндра. Он гидравлическое усилие преобразовывает в механическое движение вилки выключения, которая в свою очередь передвигает выжимной подшипник, который и выжимает диск сцепления ВАЗ 2107.

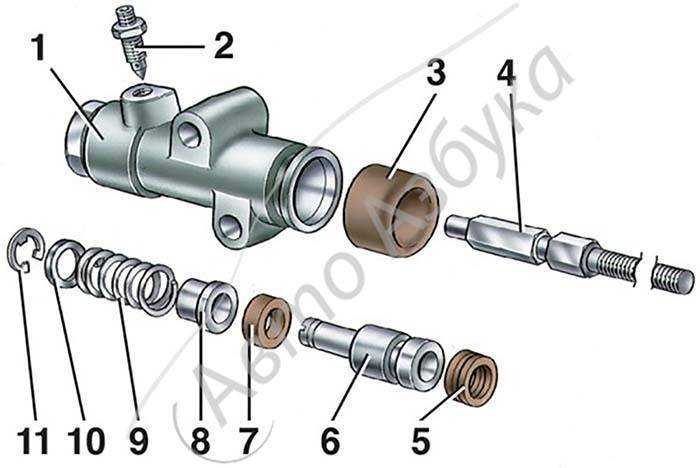

1 — корпус; 2 — клапан для прокачки гидравлического привода выключения сцепления; 3 — защитный чехол; 4 — толкатель вилки выключения сцепления; 5 — уплотнительное кольцо поршня; 6 — поршень рабочего цилиндра; 7 — манжета поршня; 8 — втулка; 9 — пружина; 10 — шайба; 11- стопорное кольцо.

Рабочий цилиндр отлит из мелкозернистого чугуна. Он укреплен к картеру 2 двумя болтами. Корпус рабочего цилиндра расточен под диаметр 19,05 мм по длине 70 мм. Внутренняя поверхность цилиндра (зеркало) обработана с высокой точностью, в результате чего увеличивается срок эксплуатации изделия. С наружной стороны закрывается пробкой, которая устанавливается на прокладке и затягивается с приложением момента 8—10 кгс*м. В торце пробки устанавливается штуцер подачи жидкости в цилиндр. В цилиндре помещен стальной хромированный поршень, сопряжение которого уплотняется резиновым кольцом, наружный диаметр 19,2±0.15 мм и манжетой. Манжет цилиндра изготовлен из резины высокого качества, которая устойчива к воздействиям внешней среды и агрессивных химических веществ. Плотное прижатие манжеты к зеркалу цилиндра обеспечивается подачей находящейся под давлением жидкости под манжету через каналы диаметром по 2 мм. Плотная посадка манжеты на поршне обеспечивается установкой опорной тарелки, подпираемой своей пружиной. Уплотнение цилиндра со стороны толкателя обеспечивается установкой на торец цилиндра резинового защитного чехла.

Для того, чтобы обеспечить долговечность и надежность цилиндров, поршни имеют твердое оксидное покрытие, что позволяет им работать свыше 1 000 000 циклов.

Для выпуска из цилиндра воздуха при заполнении его жидкостью или при прокачке гидравлического привода цилиндр имеет конусный клапан с боковым отверстием диаметром 1,5 мм и центральным каналом диаметром 2,5 мм.

Технические характеристикирабочего цилиндра сцепления ВАЗ 2101 — 2107:

Рабочее давление: МРа – 20;

Диаметр цилиндра: мм – 19;

Ход поршня: мм — 36.

В гидравлической системе применяется только тормозная жидкость типа ДОТ -3, 4, которая имеет глубокую проникающую способность и не разъедает резиновые уплотнительные кольца.

Другие артикулы товара и его аналогов в каталогах: 2101-1602515-23, МБ01-1602510, А11.1602510, Р1944 С3.

Применяемость: ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 21074, ВАЗ 2121, ВАЗ 2131, ВАЗ 2120.

Проверяйте уровень тормозной жидкости в бачке, особенно перед дальней поездкой. Используйте только тормозную жидкость. Смывайте пыль или промывайте цилиндры только специальными очищающими жидкостями или, например, метиловым спиртом, но ни в коем случае не бензином или маслом.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить цилиндр рабочий сцепления на автомобиле семейства ВАЗ 2101-2107.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Регулировка сцепления Шевроле Нива

В автомобилях Шевроле Нива устанавливается сухое сцепление. Оно приводиться в действие гидравлическим механизмом. При нарушении в работе сцепления требуется произвести его настройку. Вот несколько признаков, при проявлении которых необходимо срочная диагностика:

увеличенный люфт педали. Если при нажатии педаль превышает свой ход по нормативу – это значит, что сцепление выключается не полностью. При этом диск не полностью соприкасается с маховиком. Несвоевременный ремонт может привести к сильному износу.
Слишком малый ход педали. Такой дефект может привести к пробуксовке прокладки. При этом мощность двигателя очень сильно падает.
Появление рывков при трогании. Так же возможно возникновение ударов в трансмиссии.

Появление всех этих признаков свидетельствуют о наличие проблем с регулировкой педали. Если их проигнорировать это может привести к замене сцепления и дорогостоящему ремонту.

Порядок проведения регулировки

Регулировка сцепления Шевроле Нива производиться при выключенном двигателе. Так же лучше отключить аккумулятор, чтобы не произвести случайный запуск двигателя при вращении вала.
Коробка переключения передач переводиться в нейтральное положение. Главный цилиндр устанавливается с зазором в полмиллиметра от толкателя. Это расстояние достаточно для выключения диска сцепления. В дальнейшем осуществляется регулировка хода педали.
Ход педали не должен превышать 3 миллиметра. Регулировку необходимо проводить изменяя положение контргайки и болта. Затянув их можно отрегулировать величину хода.
Толкатель должен свободно перемещаться не более 4-5 миллиметров. Чтобы отрегулировать его, необходимо отрегулировать гайку ограничителя.
Так же, чтобы отрегулировать толкатель можно изменить положение контргайки.

Общий свободный ход педали должен быть в пределах 25-35 миллиметров.

Чтобы более точно отрегулировать педаль сцепления необходимо производить работу на смотровой яме или подъемнике.

Отличие регулировки на Ниве Шевроле

Сцепление в авто Шевроле Нива усиленное. Для этого использовался утолщенный металл большего диаметра. Для прижатия используются демпферные пружины. Гидравлический вариант сцепления позволяет компенсировать износ.

Диски сцепления балансируются в собранном виде. Обычно их называют корзиной. Располагается такой компонент в корпусе из алюминия. Когда производиться регулировка сцепления Шевроле Нива необходимо установить новый ведущий диск. Возможен дефект пружин, прижимающих диск.

Чтобы не производить частую регулировку в устройстве предусмотрено наличие рабочего цилиндра. Этот компонент позволяет производить автоматическое изменение зазора. При его выходе из строя узел меняется в сборе.

Ведомый диск находиться между маховиком и диском фасонной чашки. На него с помощью заклепок нанесена специальная накладка. При износе ее толщина уменьшается и заклепки могут царапать диск и вызывать биение.

При установке ступица должна быть направлена к корзине

При этом важно совместить отверстие ступицы и главный штифт

Ведомый диск с наклёпанной фрикционной накладкой располагается между маховым колесом и ведущим диском фасонной чашки. Шлицевая втулка диска свободно сидит на первичном валу. Заменяется при износе, если толщина накладки уменьшается до 0,2 мм и заклёпки начинают оставлять царапины на нажимном диске. Причиной могут стать осевое биение, ослабление заклёпок, трещины, поломки, задиры на теле фрикционного материала.

Устанавливается выпирающей частью ступицы в направлении фасонной корзины. При этом центрирующий штифт должен совместиться с отверстием ступицы.

Штампованная фигурная вилка выключения сцепления имеет углубление под шаровую опору, двумя концами упирается в муфту выжимного подшипника. Концы вилки, периодически изнашиваясь, реставрируются путём наваривания на них подушек до толщины заводского образца.

Главный, рабочий гидравлические механизмы сообщаются посредством стальной трубки и армированного рукава. Рабочий цилиндр при помощи кронштейна, крепится на картере сцепления.

С нажатием педали, поршень главного создаёт давление жидкости, которое заставляет толкатель и вилку перемещать муфту выжимного подшипника.

Гидропривод работает на тормозной жидкости марки ДОТ-4, запас которой содержится в бачке и имеет сообщение с главным посредством шланга. Прокачку гидравлики предусматривает штуцер, размещённый на цилиндре (рабочем).

Сцепление на ниву Luk

Если провести сравнение с комплектом Sachs, то можно сказать, что этот комплект – другой. То есть концепции изготовителей совершенно разные. У Sachs – металлический, но открытый подшипник, у Luk – пластиковый, но прекрасно закрытый от пыли и воды. К тому же, производитель данного подшипника фирма INA, а они в подшипниках и роликах «понимают». У Sachs – лепестки корзины из «пружинной» стали, у Luk – материал лепестков «пружинная» сталь, но еще к этому, рабочая поверхность лепестков ТЕРМООБРАБОТАНА. Это можно посчитать мелочью, если бы не копия данного сцепления турецким производителем, где данной обработки не сделано и через некоторое время выжимной подшипник, при нажатии – проваливается в корзину. Из дипломатических соображений марку упоминать не буду. И может быть плюс, который перевесил все остальные плюсы, у Luk — соотношение цена-качество.

Как отрегулировать сцепление Нива Шевроле своими руками: видео

Регулировка сцепления на Ниве Шевроле

Знание конструкционного устройства механизма даёт основание приступить к самостоятельной процедуре регулировки.

Процесс считается неизбежным этапом ремонта в случае:

Превышение нормативного хода педали, что приводит к неполному выключению сцепления. При этом ведомый диск не полностью прилегает своей плоскостью к маховику. Ситуация сводится к интенсивному износу накладки.
Малый свободный ход становится причиной пробуксовки феррадо (накладки), то есть неполному прижатию диска. При этом снижается крутящий момент и падение мощности двигателя.
Появление рывка, скрипа, шума, удара в трансмиссии при резком включении сцепления, трогаясь с места.

Эпизоды, так или иначе, свидетельствуют о неправильной регулировке хода педали и выжима подшипника. А это приводит к снижению ресурса ведомого диска.

Алгоритм регулировки

Итак, перед началом процесса регулировки, следует выключить зажигание. Процедура эта исключает случайную вспышку под поршнем и произвольный запуск двигателя.
Переведя рычаг коробки в нейтральную позицию, между толкателем и главным цилиндром устанавливается зазор в рамках 0,1–0,5 мм. Такой маленький зазор достаточен для выключения диска (ведомого) из зацепления.Он регулируется ограничителем хода педали.
Переведите рычаг в нейтральное положение.
Свободное расстояние его не должно превышать 3 мм. В ином случае следует ослабить контргайку и вращением болта зафиксировать величину хода и затянуть контргайку.
Свободное движение толкателя рабочего цилиндра (4–5 мм) регулируется ослаблением гайки ограничителя.
Последняя деталь, также расположенная на толкателе затягивается контргайкой. Кстати, для определения величины хода толкателя используется специальный шаблон.

Особенности сцепления на На Нива Шевроле

Механизм сцепления на Нива Шевроле усилен утолщённым, большего диаметра диском со сдвоенными демпферными пружинами.

Нажимной и ведомый диск балансируется в сборе и называются корзиной или фасонной чашкой. Узел размещается в литом алюминиевом кожухе с креплением широкой плоскостью к двигателю. Ведущий (нажимной) диск заменяется только при сильном износе плоскости касания или дефекте пружин.

Сцепление Нива Шевроле саморегулируется автоматически рабочим цилиндром. Опуская незначительные детали, узел при необходимости ремонта, заменяется в сборе.

Компоненты

Заменяется при износе, если толщина накладки уменьшается до 0,2 мм и заклёпки начинают оставлять царапины на нажимном диске.

Причиной могут стать осевое биение, ослабление заклёпок, трещины, поломки, задиры на теле фрикционного материала.

Выжимной подшипник герметичен, не обслуживаемый, без требования промывки. Перемещается по цилиндрической части втулки. Появление шума, свиста в момент выжима свидетельствует о необходимости замены подшипника.

Педальный узел соединён с главным цилиндром, расположенным в моторном отсеке. Вместе с толкателем составляет один узел с поршнем главного узла.

Замена главного цилиндра

Новый главный цилиндр сцепления под капотом.

Процедура предусматривает:

Откачивание из бачка тормозной жидкости резиновой грушей.
Отворачивание трубки, снятие шланга со штуцера и отворачивание гайки крепления и съём цилиндра.

Установка нового выполняется с соблюдением этапов в обратной последовательности.

Не упустите момент фиксации толкателя педали с галтелью (выемкой) на поршне цилиндра, прокачка гидропривода.
