Что делать если не горят лампы заднего хода ваз 2110

Выключатель света заднего хода ваз 2110

Фонарь заднего хода – как работает и чинится этот элемент + видео

Фонарь заднего хода хотя и не относится к категории обязательных световых приборов, но, тем не менее, имеет огромное значение для безопасного передвижения вашего авто.

Довольно трудно представить себе, как можно ездить и не пользоваться задним ходом, вернее такой ситуации в принципе быть не может. Причем не всегда есть возможность передвигаться только в светлое время суток, когда за окном отличная видимость

Поэтому очень важно обеспечить себе максимальный комфорт и вечером, а также ночью, а иногда и днем, во время тумана, дождя и других капризов погоды, которые не самым лучшим образом отражаются на вашей видимости другим участникам движения

Таким образом, основной функцией этих световых приборов является освещение дорожного полотна при движении назад. Кроме того, именно они предупреждают всех участников о том, что вы планируете дать задний ход, выполняя тем самым информативную функцию. Но, к сожалению, иногда приходится устанавливать дополнительный фонарь заднего хода, так как штатный не в состоянии выполнять все задачи на требуемом уровне.

Не работают фонари заднего хода – возможные неполадки и их причины

Для того чтобы оценить состояние фонаря заднего хода и понять причину возможных неполадок, следует изучить устройство и принцип функционирования. Схема работы довольно простая и заключается в следующем. Как только происходит включение задней передачи, специальный шарик выключателя, выйдя из штока, замыкает контакты. Таким образом, на фонарь поступает напряжение, и он зажигается. После того, как водитель выключит заднюю передачу, все возвращается на свои места, и контакты размыкаются под действием возвратной пружины.

Из всего вышесказанного становится понятно, что данные световые приборы, впрочем, как и все остальные, связаны с электрической частью, а значит, причин, по которым не работают фонари заднего хода, может быть уйма. Среди них наиболее распространенными являются:

  • перегоревшая лампочка;
  • окисление контактов;
  • вышедшие из строя предохранители;
  • отсутствие на плате «массы»;
  • поломался датчик заднего хода, или же произошел обрыв его проводов;
  • перегорели контакты на пленке фары.

Не горят фонари заднего хода – диагностика неисправностей и ремонт

В общем, результат таких неисправностей один – не горят фонари заднего хода. Тогда нужно выявить причину и, соответственно, устранить ее. Если сгорела лампа, то ее пора заменить на новую. Для этого, отключив наружные световые приборы, открываем багажник и отсоединяем колодку проводов. Безусловно, предварительно придется демонтировать всю обивку, находящуюся сзади от фонаря. Далее, сжав фиксаторы, расположенные по бокам, можно вынуть панель и, надавив на саму лампу, выкручиваем ее. После ставим новую и возвращаем все на свои места.

Для работы с проводкой, как правило, требуется мультиметр, не исключение и автомобиль.

Окислившиеся контакты необходимо зачистить. Чтобы обеспечить к ним доступ, нужно попросту снять блок фары. Что же насчет отсутствующей «массы», так ее следует поставить на место, а оборванные провода прозваниваются, и нерабочие меняются. Вышедшие из строя предохранители также нуждаются в замене, они все находятся в специальном блоке предохранителей, так что сделать это не представляет труда. Также может возникнуть еще одна проблема, когда постоянно горят фонари заднего хода.

Причин такого поведения может быть несколько, либо опять-таки не все в порядке с электрической частью, либо же вышел из строя специальный датчик, расположенный на коробке. В первом и во втором случае организуйте замену неисправных частей. Кроме того, выйти из строя может и выключатель фонарей заднего хода. Добраться до него можно либо снизу авто, либо же через моторный отсек, но, прежде чем его демонтировать, убедитесь, что именно он вышел из строя.

Для этого, освободив его, нужно завести машину и включить заднюю передачу, а потом, замкнув контакты, посмотреть на фонари, которые должны загореться. Далее, вынув выключатель, проверяем мультиметром, происходит ли замыкание контактов при его включении. В случае отсутствия такого замыкания не обойтись без развальцовки. Вырезав из электромагнитного реле нужной длины гибкий контакт, лудим его на место старого. Затем, проверив надежность пайки, собираем выключатель обратно и прозваниваем. При нормальном замыкании устанавливаем его на прежнее место.

carnovato.ru

Способы устранения поломки

Устранение неполадок – процесс не сложный и вполне по силам даже начинающим автолюбителям (автор видео — Автоэлектрика ВЧ).

Воспользовавшись мультиметром, нужно прозвонить проводку. Поврежденные или оборванные участки следует заменить целыми или спаять. Если на контактах есть следы окислительных процессов, их нужно зачистить.

Если перегорели светодиоды, то их нужно менять парами. Если вышел из строя прерыватель, его нужно заменить новым, так как он не подлежит ремонту. Перед заменой следует отключить питание автомобиля, сняв отрицательную клемму с аккумулятора. Затем от прерывателя отсоединяем провода питания. Далее нужно ослабить контргайку и выкрутить основную гайку крепления выключателя к кронштейну.

Перед установкой новую лягушку следует проверить на работоспособность. Это можно сделать с помощью омметра. Подключаем устройство к прибору и замеряем сопротивление. При замкнутом контакте сопротивление должно быть нулевым. Если нажать на шток, контакты должны разомкнуться, сопротивление в этом случае стремится к бесконечности.

Обзор автомобиля ВАЗ 2112 с 16 клапанами

Описание модели

ВАЗ 2112 с 16 клапанами – это современный представитель семейства «Девятки», который выпускался в период с 1997 по 2008 годы. Модель была оснащена 1.6-литровым двигателем мощностью 98 л.с., который позволял разгонять автомобиль до 100 км/ч на трассе всего за 12,5 секунд.

Характеристики автомобиля

Хотя ВАЗ 2112 имеет классический дизайн, он вполне может похвастаться высокой комплектацией и отличными техническими характеристиками. Например, в базовую комплектацию входят электростеклоподъемники, центральный замок, кондиционер и иммобилайзер. А в спортивной версии 16-клапанный мотор апгрейдили до 150 л.с.

Преимущества модели

Одним из главных достоинств ВАЗ 2112 с 16 клапанами является надежность и простота в обслуживании

Также обращают на себя внимание отзывчивая рулевая система, отличная управляемость на дороге и хорошая шумоизоляция кузова. Кроме того, некоторые владельцы отмечают экономичность автомобиля, особенно на трассе

Недостатки модели

Как и у любой машины, у ВАЗ 2112 с 16 клапанами имеются свои недостатки. Некоторые владельцы жалуются на высокий уровень шума на ходу и не очень качественные материалы отделки интерьера. Также многим не нравится жесткая подвеска, которая может быть не очень комфортной для пассажиров на длинных поездках.

  • Надежность и простота в обслуживании
  • Отзывчивая рулевая система и хорошая управляемость
  • Экономичность автомобиля
  • Шумоизоляция кузова
  • Высокий уровень шума на ходу
  • Неочень качественные материалы отделки интерьера
  • Жесткая подвеска

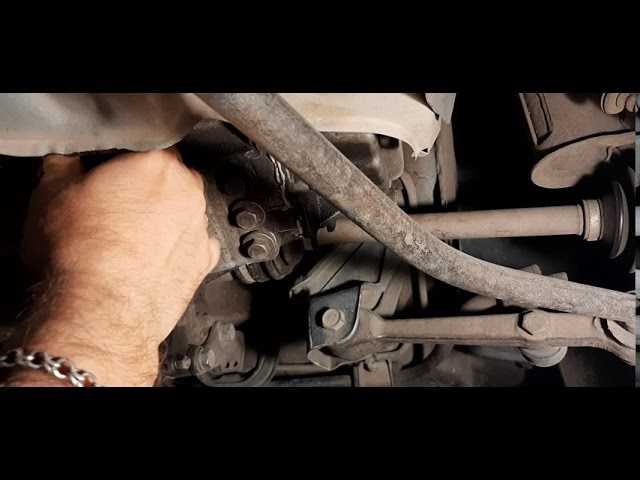

Нюансы замены датчика заднего хода ВАЗ 2110

Теперь рассмотрим, как заменить датчик заднего хода. Здесь все просто:

  1. Машина уже установлена на яме (эстакаде). Так и оставляем.
  2. Демонтируйте защиту картера.
  3. Подыщите небольшую емкость (она понадобится для масла). Как правило, при откручивании датчика выливается небольшой объем смазывающей жидкости.
  4. Отбрасывайте провода от узла.
  5. Выкручивайте датчик, дожидайтесь слива масла.
  6. Устанавливайте новое устройство.
  7. Доливайте масло до необходимого уровня.
  8. Возвращайте провода на место.
  9. Проверяйте работу устройства.

Вот и все. В течение 10-15 минут вы проверили, заменили датчик заднего хода и сэкономили деньги. Удачи на дорогах и конечно же без поломок.

» Не горит задний ход — что делать

Вы заметили, что на вашем автомобиле не горит лампа заднего хода, что в таких случаях делать, с чего начинать поиски неисправности.

Для автомобилей с КПП.

  1. Первое, что нужно сделать это проверить предохранитель, это сделать проще простого, посмотреть в мануал и найти предохранитель который отвечает за включение лампочки.
  2. Второе. Если у вас ручная коробка передач, то необходимо проверить разъем на датчике заднего хода, как правило он находиться один на коробке не считая датчика скорости, расположен он на КПП между аккумулятором и двигателем. Снимаем разъем с датчика, смотрим не окислились ли контакты, перемыкаем их железкой со включенным зажиганием и проверяем горят или не горят задние огни. Если огни загорелись, то меняем (лягушку) датчик.
  3. Третье, что необходимо проверить, это лапочку в заднем фонаре, вы можете спросить, — Как же так, у меня два фонаря заднего хода, неужели перегорели сразу две лампочки?

Да случается и такие казусы, когда почти сразу перегорали две лампочки, или к примеру фонари установлены в крышке багажника, посильнее хлопнули ей, и у половины лампочек осыпались нити накаливания

Так же стоит обратить внимание на контакты у лампочек, если окислились то обязательно почистить, например на ВАЗ 2107 они точно окисляются

Но конечно же такое случается редко когда сразу две лампы перегорают или стряхиваются, тут скорее уже надо искать неисправность датчика заднего хода, в народе его называют лягушка заднего хода.Это название пошло еще с дедовских времен когда все ездили на ВАЗ, Волгах и Заз. К стати на ВАЗ 2110 как я и говорил присутствуют два фонаря заднего хода и разъем там как правило постоянно окисляется. Ремонтировать особо ничего не нужно, достаточно почистить контакты и установить разъем на место.

После того как вы все проверили и ничего, все равно не горит задний ход, проблема осталась нерешенной, нужно копать проводку, искать разрыв и прозванивать.

Примерная схема проводки на автомобиле:

  • Первый провод идет от блока предохранителей к лампе
  • Второй провод от массы кузова к датчику задней скорости на КПП
  • Третий провод проходит от датчика к лампе заднего хода

Бывает случается и наоборот, постоянно горят задние фонари, ну тут скорее заклинило датчик или перетерлись и замкнули провода.

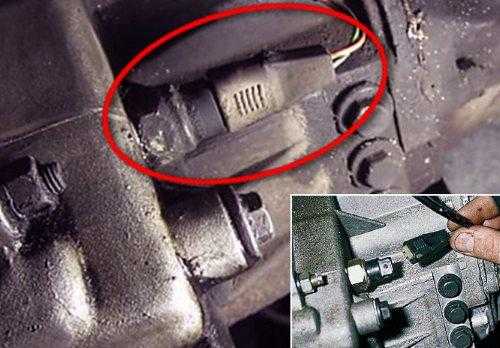

Как заменить неисправный датчик?

  • На некоторых автомобилях он расположен на верхней части КПП таких как Пежо и заменить его можно без особого труда, открутив его головкой на 21.
  • На автомобилях отечественного производства таких как ВАЗ он расположен ниже уровня масла, при его замене требуется снять защиту картера, если такая присутствует, подставить небольшую емкость на случай если вы не очень быстро владеете своими руками

Видео по замене датчика на автомобиле ВАЗ 2110, 2111, 2112.

На авто с автоматической коробкой или вариатором дело обстоит гораздо сложнее, из за присутствия контроллера передач, в котором и могут быть неисправности.

Замена охлаждающей жидкости, антифриз или тосолКак проверить датчик массового расхода воздуха (ДМРВ) — признаки неисправности и ремонтЧто такое кислородный датчик в автомобиле (лямбда зонд) Неровная работа двигателя на холостом ходу — причины и неисправности Привод на Пежо — снятие и установка Не работает обогрев заднего стекла — как отремонтировать

Фонари заднего хода Авто ваз имеют стандартные лампы мощностью 25Вт. Иногда этого не хватает, чтоб увидеть препятствия при езде задним ходом в ночное время. Решит проблему можно маленьким тюнингом, который позволит сделать задние габариты Авто ваз ярче.

Отчего ломается датчик включения задней передачи

Любая подвижная механическая система рассчитана на определенное количество циклов использования. Поэтому данный прибор имеет срок службы и может сломаться просто от механического старения.

Мы же рассмотрим причины, касающиеся именно датчика:

  • Коррозия внутренних контактов из-за нарушения герметичности и попадания внутрь корпуса влаги. Возникает вследствие перепадов температур и появления деформационных зазоров.
  • Окисление контактов разъема, вплоть до полного коррозийного разрушения. Причина — отсутствие защитной смазки внутри разъема.
  • Механическое разрушение внутренних деталей из-за заводского брака.
  • Перелом или выпадение из корпуса штока включения. Возникает в контрафактных изделиях.
  • Заклинивание управляющего штока в положение «включено». Причина — износ сальника или внутренняя коррозия.
  • Стачивание поверхности прижима кулисы к штоку датчика.

Причины потухших фонарей заднего хода

Контактный датчик, установленный в картере коробки передач или внутри механизма выбора передач, используется для управления работой фонарей при включении задней передачи.

При включении задней передачи ручка закрывает металлические пластины и подает положительную мощность на лампу. При выключении скорости шток выталкивается пружиной, разрывая электрическую цепь.

Если фонари заднего хода на вашем автомобиле не работают, причины:

  • Предохранитель защиты лампы поврежден. В некоторых автомобилях этот компонент предотвращает повреждение дополнительных электронных устройств. Нить накала перегорела из-за увеличения тока выше номинального (например, при коротком замыкании). При замене устанавливается предохранитель с идентичными параметрами, металлические перемычки использовать нельзя.
  • Обрыв или коррозия контактов внутри датчика положения рычага переключения передач. Ремонт устройства не предусмотрен, поврежденный переключатель необходимо заменить на аналогичный.
  • Повреждение или окисление проводов от контактной группы к фарам. После проверки проводов испытательным прибором поврежденный участок удаляется, а места подключения защищаются от влаги и грязи изолятором.
  • Коррозия и ожоги на контактах проводов или на корпусе датчика. Металлические поверхности зачищаются наждачной бумагой, при сильном повреждении необходимо заменить детали.
  • Отказ отрицательного питания ламп, установленных в задних фонарях. Неисправность возникает на отечественных автомобилях (например, ВАЗ-2107 или ВАЗ-2108) из-за негерметичной конструкции плафонов. Для восстановления работоспособности разберите устройство и проверьте состояние металлических перемычек.
  • Лампа неисправна. Если на автомобиле установлено 2 индикатора задней передачи, в этом случае одна лампа остается работоспособной. Чтобы заменить лампочку, необходимо разобрать осветительную арматуру или перевернуть вилку (в зависимости от модели автомобиля и производителя). После установки новой детали выполняется пробная смена в обратном порядке.

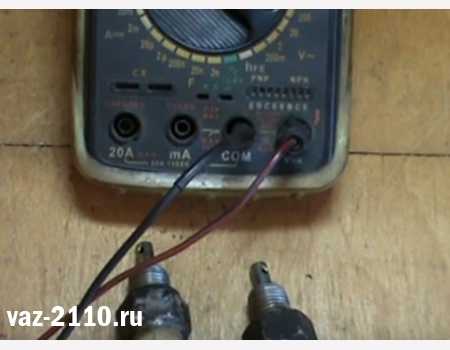

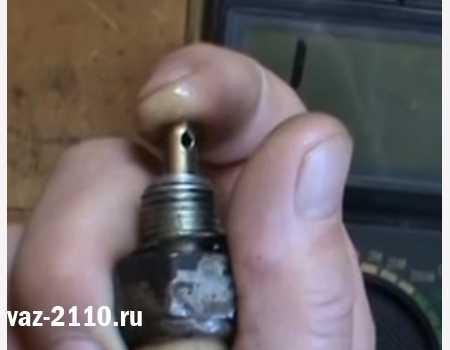

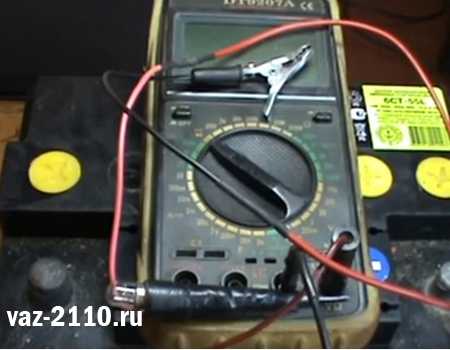

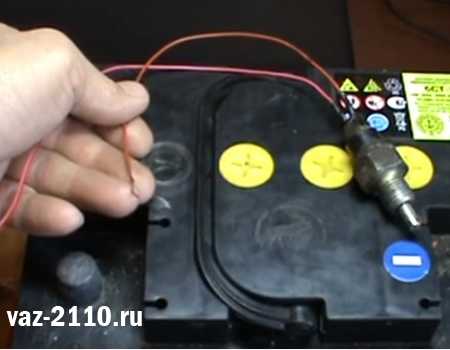

Проверка работоспособности датчика (лягушки)

Когда его все-таки удалось найти, необходимо проверить состояние его работоспособности:

  1. Провода, подведенные к нему, требуется отсоединить.
  2. К их концам присоединяется тестер. Прибор переводится в режим «сопротивление» и проводится измерение.
  3. Затем включается задняя передача.
  4. Зажигание переводится во включенное состояние.
  5. Проводится отсчет показаний прибора.

Прибор может показывать 0 Ом. Это говорит о том, что проблем с ним нет. При наличии других показателей требуется его замена. Это необходимо осуществить не только когда у ВАЗ 2110 не горит задний ход, но и когда лампочки горят, а задняя передача не включена.

ВОПРОС-ОТВЕТ

— Где должны стоять сами светодиоды — в торце или по бокам?

Все зависит от конструкции фонаря. Если она устаревшего типа, с рифленым стеклом-рассеивателем, то в торце и по бокам, чтобы максимально равномерно светилась вся поверхность. Если же стекло гладкое, важнее именно боковые светодиоды, облучающие фасеточный отражатель. А вообще, в каждом случае требуется индивидуальный подбор.

— А можно ли вообще менять штатные лампочки на светодиодные?

Фонари относятся к светосигнальному оборудованию, от их правильной работы зависит ваша безопасность. Законодатель запретил вносить в такие узлы какие-либо изменения, не согласованные с производителем. Правда, на техосмотре светораспределение фонарей не проверяют, как и их яркость, — может, проскочите. Но стоит ли рисковать задней частью любимого авто, если кто-нибудь не заметит тусклого стоп-сигнала или поворотника?

— Как выбрать самую подходящую LED-лампочку для моей машины?

Посмотрите на фото: вопрос очень непростой! Для начала необходимо, чтобы совпал цоколь. А цоколи бывают нескольких типов: с симметричными штырьками байонетного замка, со сдвинутыми вдоль оси цоколя и сдвинутыми относительно его диаметра. Вторая проблема кроется в крайне малом потреблении тока светодиодами. Для генератора это благо, а вот реле указателя поворотов, скорее всего, правильно работать не будет — резко увеличит частоту вспышек. Кроме того, в ряде моделей есть система диагностики ламп накаливания. Экономные светодиоды могут ввести ее в заблуждение — загорится индикатор в комбинации приборов. Можно, конечно, исхитриться и подключить параллельно LED-лампе нагрузочный резистор ватт на двадцать, но оно вам надо?

— Правда ли, что светодиодные лампочки прослужат дольше самого автомобиля?

И да и нет. В принципе, качественный светодиод способен работать десятки и сотни тысяч часов, но где гарантия, что вам попался именно такой? Среди приобретенных экземпляров один не зажегся еще при покупке, в другом периодически гаснут два светодиода из четырех. А одна из лампочек банально не пролезла в отверстие фонаря. Такой дефект можно исправить напильником, — но, опять же, стоит ли связываться?

Типовые неисправности и их устранение

Итак, почему на ВАЗ 2110 могут не работать габариты? Причин несколько, перечислим их все:

Схема включения вентилятора охлаждения ВАЗ 2107 карбюратор

  1. Сгорел предохранитель, отвечающий за питание ламп габаритных огней.
  2. Произошел обрыв питающего провода.
  3. Произошло замыкание питающего провода на кузов автомобиля.
  4. Вышло из строя реле контроля К1.
  5. Перегорели лампочки.
  6. Вышел из строя переключатель наружного освещения.

Попробуем самостоятельно найти неисправность задних габаритов на ВАЗ 2110 и устранить ее. Прежде всего проанализируем ситуацию. Как указывалось выше, за правый борт отвечает предохранитель F11, а за левый – F1.

Если не горят только задние габариты, а передние работают, то логично предположить, что предохранители в порядке. В противном случае (не горит борт и спереди, и сзади) имеет смысл проверить исправность предохранителей в монтажном блоке. Где его найти, будет описано в конце статьи.

Теперь нам понадобится так называемая «контролька», которую несложно собрать самостоятельно. Нужно взять любой индикаторный светодиод и резистор сопротивлением 800 Ом.

Принципиальная электрическая схема «контрольки»

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники.Задать вопрос экспертуВместо светодиода и резистора проще взять маломощную лампочку на 12 В, к примеру, от тех же габаритов или указателей поворота. Такая схема, во-первых, проще, во-вторых, при ее использовании не нужно соблюдать полярность подключения щупов.

Начнем с задних фонарей. Открываем багажник и находим в обивке на уровне задних осветительных приборов два кармашка, закрывающих фонари. Отгибаем их и получаем доступ к разъему питания.

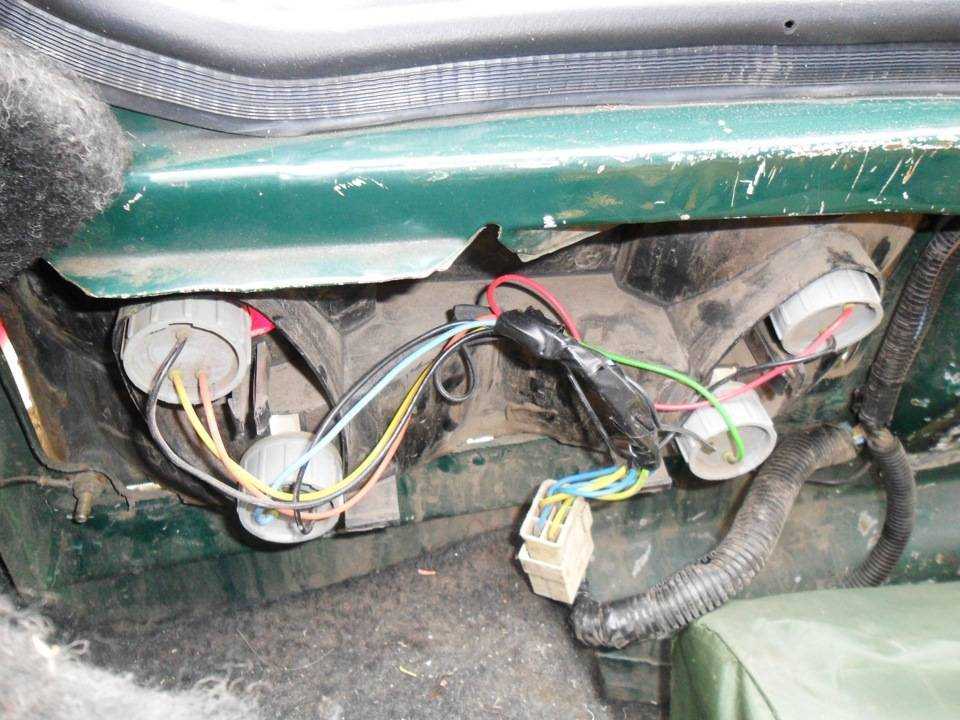

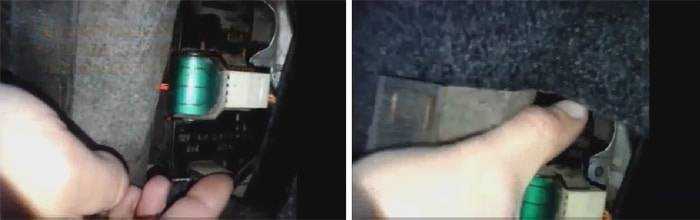

Отгибаем обивку и видим заднюю часть фонарей с разъемом питания

На фонаре сверху и снизу находим две защелки, сжимаем их и вынимаем плату с лампами из фонаря.

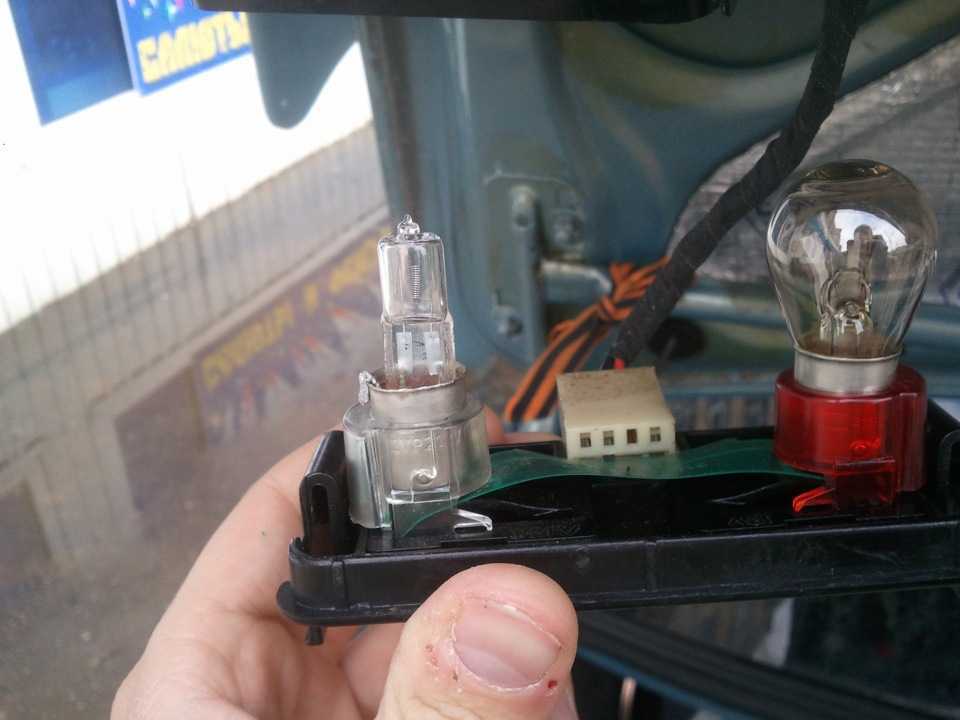

Снятие платы заднего фонаря ВАЗ 2110

Аккуратно снимаем с платы разъем питания. Подключаем один щуп «контрольки» к кузову автомобиля ВАЗ 2110 в месте, которое может обеспечить хороший электрический контакт с металлом. Включаем габариты и замеряем напряжение на гнезде разъема, к которому идет красный (правый борт) или красно-желтый провод (левый борт).

Если напряжение есть, то проблема в фонаре. Снимаем гибкую плату и внимательно осматриваем дорожки – от вибрации они нередко переламываются.

От вибрации проводники гибкой платы могут переломиться

Если все в порядке, то причина в плохом контакте лампочки с патроном либо выходе ее из строя. Мы рассмотрели случай, когда на колодке фонаря есть напряжение. Если его нет, продолжаем поиск.

Оппозит — друг человека!: Современное реле-регулятор для оппозита

Находим общую колодку питания задних световых приборов (см. схему) и измеряем напряжение на ней. Провода все те же – красный и желто-красный. Если напряжение есть, то причина неисправности – обрыв провода, идущего от этого разъема к соответствующему габариту. Осматриваем жгут, находим обрыв, устраняем.

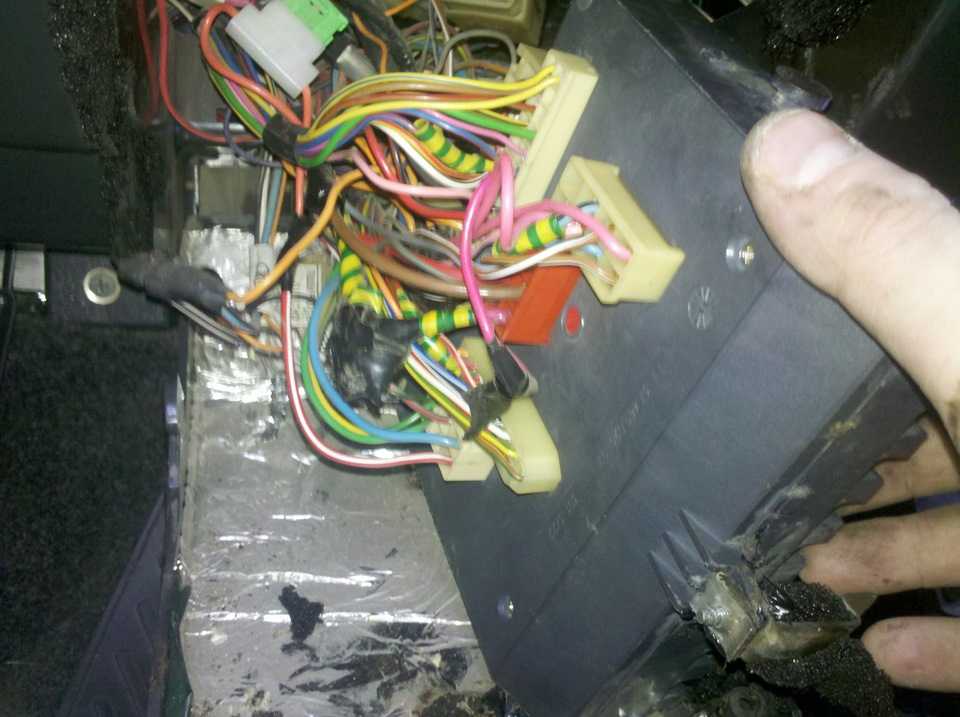

Напряжения нет – двигаемся дальше. Теперь нам нужен монтажный блок. Где его найти, будет описано ниже. На задней части этого блока находим разъем Ш2 и измеряем напряжение на контактах, к которым идет красный и желто-красный провода.

Нумерация колодок и цвета проводов, к ним подключенных

Если оно есть, то причина – обрыв провода, идущего от монтажного блока к колодке питания задних световых приборов. Осматриваем жгут, находим, устраняем. Напряжения нет? Измеряем напряжение на этом же разъеме, провод черно-белый.

Если оно есть, то проблемы с монтажным блоком – предохранители F1 и F11, реле контроля К1, обрыв дорожек. Проверяем предохранители, осматриваем дорожки, меняем реле или устанавливаем вместо него перемычки (см. схему).

Местоположение перемычек вместо реле контроля К1

Если напряжения нет, причина неисправности – обрыв черно-белого провода, идущего от переключателя наружного освещения в монтажный блок, или самого выключателя.

Ну и отдельно поговорим о предохранителях, которые могут сгореть по двум причинам:

  1. Скачок напряжения в бортовой сети.
  2. Короткое замыкание в цепях питания.

В первом случае достаточно поменять сгоревший предохранитель на прибор того же номинала (5А). Во втором задача несколько усложняется – после замены предохранителя он сгорает вновь. Придется найти замыкание питающих проводов на кузов, являющийся минусовой шиной питания. Осматриваем жгуты, находим, устраняем. Чаще всего повреждение изоляции происходит в местах перехода проводов через ребра кузова и сквозь него.

Почему не горят стоп-сигналы

Практически любая проблема с электроникой в автомобиле решается идентично. Нужно искать проблему либо в самом устройстве, которое неисправно, либо в системе подачи питания на него. Подобным образом обстоят дела и с основными причинами поломки стоп-сигналов. Если они не горят, виной тому может быть одна (или сразу несколько) из следующих причин:

  • Проблема с предохранителем на стоп-сигнал: его окисление или выход из строя;
  • Неисправность лампы (ламп) установленной в стоп-сигнале;
  • Проблема с механизмом включения стоп-сигнала при давлении на педаль торможения;
  • Окислившиеся контакты в гнезде для установки лампы стоп-сигнала;
  • Повреждение электропроводки.

Как можно видеть, среди перечисленных выше проблем лишь одна может вызвать серьезные проблемы у водителя при желании самостоятельно починить стоп-сигналы, и речь идет об износе электропроводки. В современных автомобилях установлены десятки электронных устройств, и изношенный, порванный или неудачно зажатый провод электропроводки может привести к отключению стоп-сигналов. Если ни один из способов устранения проблемы, приведенный ниже, не помогут устранить неисправность, вероятнее всего дело в проводке. В такой ситуации потребуется отыскать подробный план электропроводки автомобиля и проверить тестером наличие напряжения на участках, а после нахождения проблемы спаять или заменить провода.

Но не спешите идти за тестером, чаще всего стоп-сигналы не горят из-за куда более приземленных неисправностей, речь об устранении которых пойдет ниже.

ВАЗ 2110 не горят стоп сигналы

На ВАЗ 2110, как и на других моделях автомобилей, стоп сигналы отыгрывают важную функцию по предупреждению других участников дорожного движения о торможении или снижении скорости. Если на ВАЗ 2110 не горят стоп сигналы, это снижает безопасность использования автомобиля и может привести к аварийной ситуации. В данном случае не стоит сразу же везти авто в мастерскую, ведь чаще всего найти причину такой поломки и устранить ее удается самостоятельно

Чтобы справиться с такой проблемой своими силами, важно разобраться, по какой схеме работают стоп сигналы на ВАЗ 2110

Схема работы стоп сигналов

Стопы на автомобилях ВАЗ работают по одинаковой, достаточно простой схеме. Главным элементом данного узла считается датчик, отвечающий за включение стоп сигнала. Когда срабатывает датчик, в задней части авто загораются лампы стопов. При прекращении торможения лампа перестает светиться. Если на ВАЗ 2110 не горят стоп сигналы, первым делом нужно убедиться, что лампы не перегорели. Схема стоп сигналов работает следующим образом: напряжение от аккумуляторной батареи направляется на выключатель стопов, замыкание которого позволяет току проходить через нить накаливания ламп, подключенных друг к другу. Затем напряжение отправляется на минус аккумулятора, что позволяет лампам загореться.

На большинстве старых автомобилей ВАЗ датчик стоп сигналов находится в области магистрали тормозной системы. При этом процесс замыкания контактов осуществлялся посредством повышения давления воздуха или жидкости в системе. Главный недостаток подобного подключения заключался в загорании ламп стоп сигнала вместе с тормозными колодками, когда автомобиль начинал замедляться. На современных моделях, таких как ВАЗ 2110, датчик стопа подключен к педали тормоза. Это позволило добиться включения лампы именно в момент нажатия водителем на тормоз. Такая конструкция подключает стоп сигналы в момент выбора свободного хода педали тормоза, до того, как начнется замедление.

Причины неработающего стоп сигнала

Если на ВАЗ 2110 не горит стоп сигнал, первым делом нужно проверить, не перегорел ли предохранитель, отвечающий за защиту цепи сигнальных ламп. Затем берем контрольную лампу и проверяем, присутствует ли питание на датчике стопа. Если во время такой проверки контрольная лампа не горит, значит, предохранитель вышел из строя или произошел обрыв провода, идущего к выключателю стоп сигналов от предохранителя

При такой проверке важно убедиться в том, что питание подается на предохранитель и направляется от него. При необходимости производим замену оборванного или прогоревшего провода, устраняем нарушенные контакты в соединительной цепи, ведущей к датчику или предохранителю. Если питание присутствует на одном из выводов, можно демонтировать оба провода и соединить их медным проводом

В данном случае сигнальные лампы загорятся

Если питание присутствует на одном из выводов, можно демонтировать оба провода и соединить их медным проводом. В данном случае сигнальные лампы загорятся.

Если в ходе проверки лампы загорелись, то можно говорить о неисправности датчика. Такая запчасть ремонту не подлежит, поэтому ее необходимо заменить. Если оказалось, что датчик работает, значит, нужно искать обрыв в проводке или неисправность ламп. При этом берем контрольную лампу и проверяем, присутствует ли питание на штекере, отвечающем за работу задних фонарей. Если питание подается, вероятнее всего, что на ВАЗ 2110 не работают стоп сигналы из-за неисправных ламп. При отсутствии питания нужно найти обрыв цепи или плохой контакт в системе между выключателем стопа и сигнальной лампой. Бывает так, что предохранитель установлен новый, но он сразу перегорает. В данном случае можно говорить о присутствии короткого замыкания, которое нужно найти и устранить.

Схема электропроводки ВАЗ-2110

Электропроводка ВАЗ-2110 двух типов: карбюратор и инжектор. В них есть небольшие отличия, но основные принципы в работе и прокладывании проводки одинаковые. По месту расположения проводка различается на: подкапотную и салонную. Все электрооборудование автомобиля соединено с помощью проводов определённого цвета. К каждому элементу через колодки, предохранители идет свой жгут проводов.

Напряжение бортовой сети 12В постоянное, минус на корпусе автомобиля.

Имея схему электропроводки и зная принципы работы основных узлов автомобиля совсем не трудно найти неисправность и причину её возникновения.

Перед началом ремонта электропроводки автомобиля (если это не связано с поиском неисправности) с аккумулятора (АКБ) следует снять клеммы.

Электрическая схема карбюраторной системы зажигания автомобиля

На первых выпусках ВАЗ-2110 устанавливался карбюратор, который впоследствии сменился на инжектор, как более современная и надежная система, обеспечивающая экономичную стабильную работу двигателя. Электропроводка двигателя с карбюратором включает в себя практически те же системы жизнеобеспечения автомобиля, что и с инжектором.

1 – блок-фара 37 – комбинация приборов
2 – датчик износа колодок передних тормозов 38 – выключатель заднего противотуманного света
3 – датчик включения электродвигателя вентилятора 39 – контрольная лампа противотуманного света
4 – электродвигатель вентилятора системы охлаждения двигателя 40 – контрольная лампа обогрева заднего стекла
5 – звуковой сигнал 41 – часы
6 – генератор 42 – выключатель обогрева заднего стекла
7 – датчик уровня масла 43 – подрулевой переключатель
8 – блок управления электромагнитным клапаном карбюратора 44 – колодка для переключения проводов при установке блок-фар другого типа
9 – контроллер отопителя 45 – выключатель освещения приборов
10 – выключатель клапана рециркуляции 46 – выключатель зажигания
11 – лампа подсветки рычагов управления отопителем 47 – колодки для подключения жгута проводов очистителей фар
12 – коммутатор 48 – розетка для переносной лампы
13 – концевой выключатель карбюратора 49 – плафон направленного света
14 – датчик контрольной лампы давления масла 50 – выключатель сигнала торможения
15 – свечи зажигания 51 – плафон освещения салона
16 – электромагнитный клапан карбюратора 52 – блок бортовой системы контроля
17 – датчик указателя температуры охлаждающей жидкости 53 – датчик указателя уровня топлива
18 – распределитель зажигания 54 – выключатель аварийной сигнализации
19 – катушка зажигания 55 – датчик ремня безопасности водителя
20 – стартер 56 – прикуриватель
21 – электродвигатель вентилятора отопителя 57 – лампа подсветки пепельницы
22 – дополнительный резистор электродвигателя отопителя 58 – выключатель лампы освещения вещевого ящика
23 – датчик скорости 59 – колодка для подключения бортового компьютера
24 – выключатель света заднего хода 60 – лампа освещения вещевого ящика
25 – микромоторедуктор привода заслонки отопителя 61 – боковой указатель поворота
26 – клапан рециркуляции 62 – выключатель в стойке передней двери
27 – датчик уровня тормозной жидкости 63 – выключатель в стойке задней двери
28 – колодки для подключения электродвигателя омывателя заднего стекла 64 – выключатель контрольной лампы стояночного тормоза
29 – аккумуляторная батарея 65 – фонарь освещения багажника
30 – электродвигатель омывателя ветрового стекла 66 – датчик температуры воздуха в салоне
31 – датчик уровня омывающей жидкости 67 – наружный задний фонарь
32 – датчик уровня охлаждающей жидкости 68 – внутренний задний фонарь
33 – электродвигатель очистителя ветрового стекла 69 – фонарь освещения номерного знака
34 – монтажный блок 70 – колодка для подключения элемента обогрева заднего стекла
35 – колодки для подключения жгута предупредительного света 71 – колодка для подключения дополнительного сигнала торможения
36 – переключатель наружного освещения

Штатный вариант схемы работы стоп-сигналов

Питание на предохранитель F17 поступает с АКБ, дальше ток идёт на контакт концевика 11, а затем, если концевик замкнут, образуется цепь с нитью накаливания ламп 7

Но обратите внимание: частью цепи является реле K1, точнее, его контакты 5 и 4

Полная электросхема с пояснениями автомобиля ВАЗ-2112 здесь.

Если стоп-сигналы не горят, на ВАЗ-2112, как и на всех «Десятках», проверяют один предохранитель. Он называется F17 и расположен в монтажном блоке слева от водителя.

Важно знать: на одной из клемм предохранителя напряжение присутствует всегда. Проверьте!

Пара слов о «реле исправности»

Реле исправности ламп называется K1, и оно в монтажном блоке — самое большое. Если это реле вынуть, то при нажатии на педаль можно вызвонить напряжение на клемме 5 (но не 4). Ещё раз посмотрите на схему, и станет ясно, о чём речь.

Все контакты реле пронумерованы. На клеммах блока проверяют напряжения:

  • 6 — потенциал «массы»;
  • 2 — напряжение «+12», но только после включения зажигания;
  • 5 — «+12» по нажатию на педаль;
  • 4 — клемма звонится, как отвод «массы».

Если на клемме «4» не вызванивается потенциал «0», значит, нити ламп перегорели или в проводке есть разрыв. Теперь рассмотрим другое: потенциал «массы» был обнаружен, но лампы не горят. Здесь появляются подозрения о коротком замыкании.

Понравилась статья? Поделиться с друзьями:
Автоэксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
