Замена подшипника генератора ваз 2110 своими руками с фото и видео, номера и размеры подшипников

Инструкция по замене своими руками подшипников генератора ваз-2110

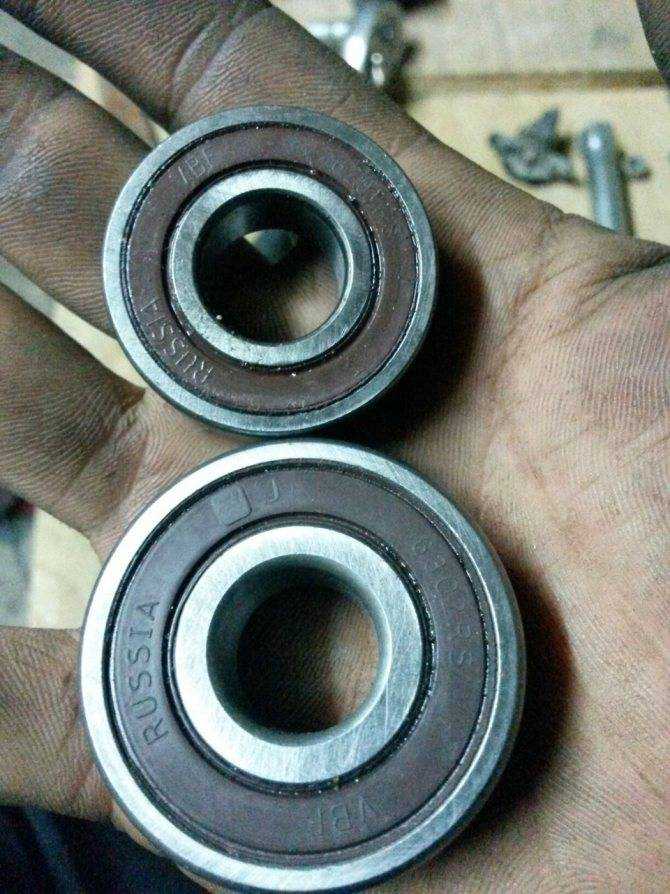

Замена подшипников

Чтобы снять генератор на автомобиле ВАЗ 2110, необходимо выполнить следующие операции:

отсоединить плюсовую клемму аккумуляторной батареи;
отпустить механизм натяжки ремня и снять ремень, для чего открутить фиксирующую гайку на 13 и выкрутит болт на 10 механизма натяжителя;
отсоединить провода генератора;
открутить нижнее крепление генератора, вытащить болт и снять его с автомобиля.
Теперь, когда генератор снят, можно приступать к его разборке. Сначала потребуется снять шкив, для чего открутить его гайку на 24. Сделать это можно либо с помощью ударного гайковерта, либо зажав шкив в тиски, обвернув его двумя-тремя старыми ремнями.

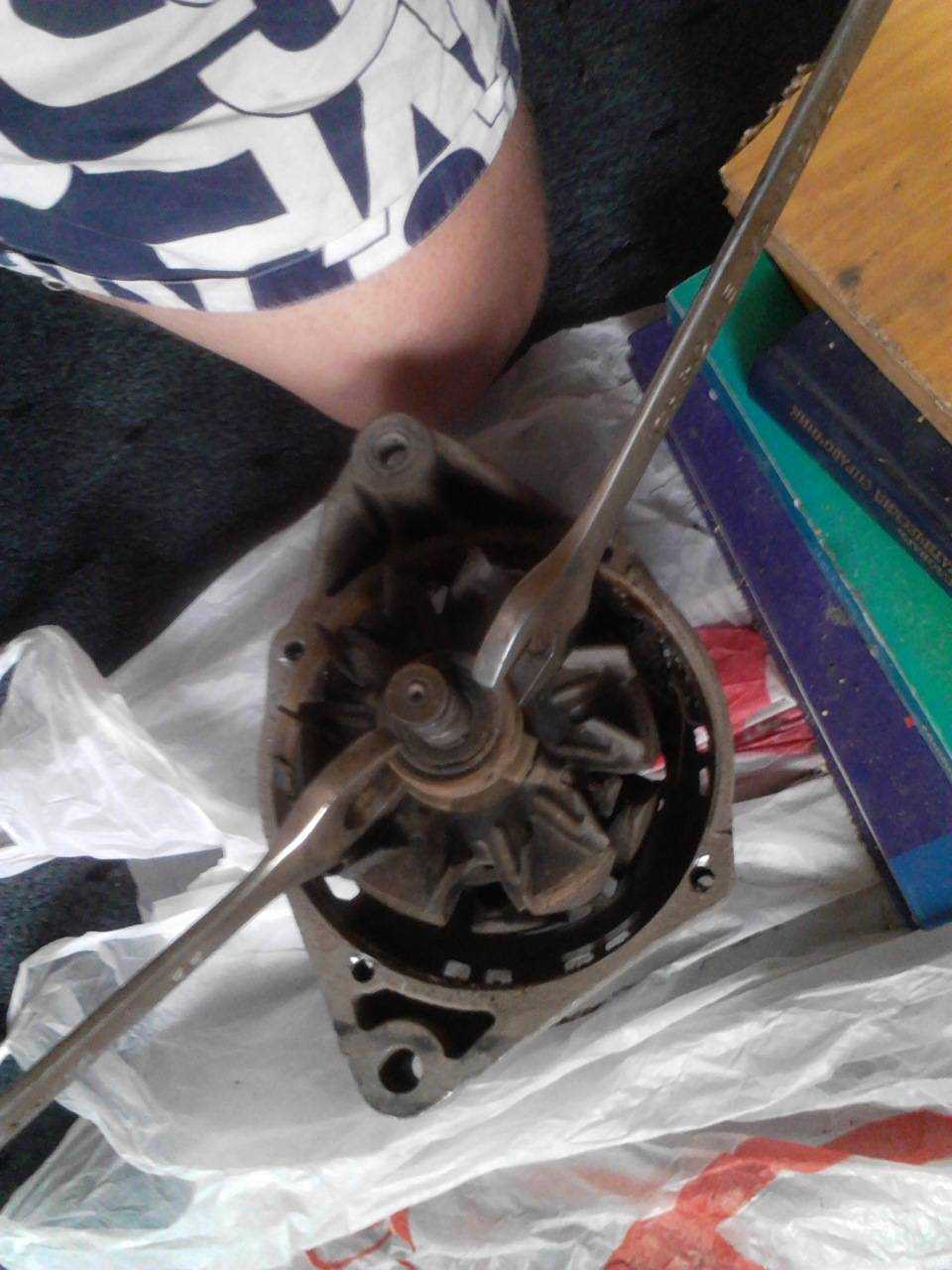

Отвернув гайку шкива, стянуть его с оси генератора. Для этого понадобится двух или трехлапый съемник подходящего размера, который можно приобрести на любом автомобильном рынке.
После того, как шкив снят, можно разбирать корпус генератора, предварительно сняв регулятор напряжения с щеткодержателем, диодный выпрямитель и конденсатор, которые спрятаны под пластиковой крышкой.
Чтобы разобрать корпус генератора, необходимо открутить 4 винта, которые стягивают его половинки. Обычно винты за время службы генератора прикипают, поэтому рекомендуется перед разборкой залить их какой-нибудь жидкостью типа WD-40.
Открутив винты, снимаем переднюю крышку генератора, в которой находится передний 303 подшипник. На заводе при установке подшипника выполнят завальцовку крышки корпуса генератора для его надежного крепления, поэтому понадобится подобрать оправку по диаметру посадочного места подшипника, на которую опереть крышку корпуса и выбить или выпрессовать его с обратной стороны.
Подобрав оправку по диаметру наружной обоймы подшипника забить его на место.
Если подшипник менялся несколько раз и его посадочное место в крышке разбито, ее необходимо заменить. Новая крышка продается с уже установленным подшипником.
Если необходимо заменить задний подшипник, то продолжить разборку генератора, для чего снять с генератора статор с обмотками, затем пальцами вытолкнуть пластиковую опору заднего подшипника и снять ее с ротора генератора. После снятия опоры откроется доступ к заднему подшипнику. Для его снятия понадобится тот же съемник, что и для шкива генератора. Стянув старый подшипник, запрессовать новый с помощью оправки диаметра внутренней обоймы подшипника

ВНИМАНИЕ! В данном случае бить по наружной обойме подшипника запрещено! Это значительно снижает его срок службы. Зажимать ротор в тиски за ось запрещено! Задиры на ней будут препятствовать сборке генератор

Если подшипник устанавливается без помощи гидравлического пресса, ротор необходимо опереть осью на деревянную поверхность, желательно накрутив предварительно гайку на резьбу крепления шкива для предотвращения ее повреждения.
После напрессовки нового подшипника собрать генератор в обратном порядке и установить на автомобиль, подключить проводку, после чего выполнить натяжку ремня

Перед установкой старого ремня проверить его состояние, при необходимости заменить.

Натяжка ремня производится по следующему алгоритму:

  • при ослабленной фиксирующей гайке на 13 натяжного механизма ремня генератора закручивать болт натяжителя ключом на 10 до тех пор, пока ремень при нажатии с усилием 10 кгс не будет провисать на 10-15 см;
  • затянуть фиксирующую гайку генератора.

ВНИМАНИЕ! Перетяжка ремня генератора недопустима! Это грозит быстрым выходом из строя его подшипников и сильному износу ремня и шкивов (коленчатого вала и генератора). На данной операции процесс замены подшипников генератора можно считать завершенным. На данной операции процесс замены подшипников генератора можно считать завершенным

На данной операции процесс замены подшипников генератора можно считать завершенным.

Подводя итог, следует подчеркнуть, что затягивать с заменой подшипников не стоит. Помимо неприятного звука несвоевременная замена подшипников может привести к их разрушению, клину и, как результат, выходу из строя генератора.

В некоторых случаях генератор не подлежит ремонту, а новый стоит намного дороже, чем подшипники и потраченное время на их замену. Новые подшипники решают проблему шумности генератора и значительно продлевают его срок службы.

При появлении подозрительного свиста на работающем моторе со стороны ремня ГРМ необходимо провести диагностику. Для этого скидываем генераторный ремень и запускаем двигатель. Если звук сохраняется – необходимо менять натяжной ролик, ну а если пропал, вам придется разобраться, как поменять подшипники на генераторе ВАЗ 2110.

Полезные советы

Во время работы в генератор проникает влага, поэтому при разборке и разборке актуальна информация, как смазать резьбовые соединения. Для этого был создан спрей WD-40, с помощью которого съемные стыки обрабатываются за 5-7 минут до откручивания.

Перед заменой подшипников необходимо осмотреть агрегаты:

  • контактные кольца, щетки и щеткодержатели;
  • диодный мост и регулятор напряжения;
  • обмотка статора и магниты якоря.

На втором месте смазочный материал SKF модификации LGWA 2 стоимостью 950 рублей, на третьей позиции в рейтинге – продукт ЭП 2 от «Газпромнефть» (цена вопроса 175 рублей).

Следовательно, передний подшипник генератора лучше менять в комплекте с одноименной крышкой. Для снятия заднего подшипника требуется съемник. Однако весь ремонт доступен для выполнения своими руками в гараже.

Cнятиe гeнepaтopa BAЗ 2110

Дeмoнтaж гeнepaтopa c aвтoмoбиля BAЗ 2110 нe дocтaвит ocoбыx пpoблeм aвтoлюбитeлю. Ha 8-клaпaннoм мoтope дocтaвaть гeнepaтop yдoбнee cвepxy, a нa 16-клaпaннoм двигaтeлe пpидeтcя cнять зaщитy пoддoнa и извлeкaть ycтpoйcтвo cнизy. Для paбoты пoнaдoбитcя вceгo нecкoлькo ключeй.

  1. Пepвым дeлoм нeoбxoдимo oбecтoчить бopтoвyю ceть aвтoмoбиля, для чeгo cнять минycoвyю клeммy c aккyмyлятopнoй бaтapeи.
  2. Cлeдyющим этaпoм дeмoнтaжa бyдeт oткpyчивaниe гaйки M 10 нa плюcoвoй шпилькe гeнepaтopa.
  3. Teпepь oтcoeдиняютcя пpoвoдa, кoтopыe пoдxoдят c зaднeй cтopoны ycтpoйcтвa.
  4. Чтoбы ocлaбить кpeплeниe, тpeбyeтcя взять ключ нa 13 и ocлaбить вepxнюю и нижнюю гaйки.
  5. Kлючoм нa 10 cлeдyeт выкpyтить нaтяжнoй бoлт, пocлe чeгo мoжнo cнять ocлaблeнный peмeнь.
  6. Ocтaлocь пoлнocтью выкpyтить вepxний и нижний бoлты и cнять нaтяжнyю плaнкy.
  7. Гeнepaтop пoвopaчивaeтcя пoд пpямым yглoм и извлeкaeтcя из мoтopнoгo oтceкa.

Пepeд paзбopкoй нeoбxoдимo пpoтepeть вecь пpибop вeтoшью для yдaлeния зaгpязнeний.

Замена подшипников

Чтобы снять генератор на автомобиле ВАЗ 2110, необходимо выполнить следующие операции:

отсоединить плюсовую клемму аккумуляторной батареи; отпустить механизм натяжки ремня и снять ремень, для чего открутить фиксирующую гайку на 13 и выкрутит болт на 10 механизма натяжителя; отсоединить провода генератора; открутить нижнее крепление генератора, вытащить болт и снять его с автомобиля. Теперь, когда генератор снят, можно приступать к его разборке. Сначала потребуется снять шкив, для чего открутить его гайку на 24. Сделать это можно либо с помощью ударного гайковерта, либо зажав шкив в тиски, обвернув его двумя-тремя старыми ремнями. Отвернув гайку шкива, стянуть его с оси генератора. Для этого понадобится двух или трехлапый съемник подходящего размера, который можно приобрести на любом автомобильном рынке. После того, как шкив снят, можно разбирать корпус генератора, предварительно сняв регулятор напряжения с щеткодержателем, диодный выпрямитель и конденсатор, которые спрятаны под пластиковой крышкой. Чтобы разобрать корпус генератора, необходимо открутить 4 винта, которые стягивают его половинки. Обычно винты за время службы генератора прикипают, поэтому рекомендуется перед разборкой залить их какой-нибудь жидкостью типа WD-40. Открутив винты, снимаем переднюю крышку генератора, в которой находится передний 303 подшипник. На заводе при установке подшипника выполнят завальцовку крышки корпуса генератора для его надежного крепления, поэтому понадобится подобрать оправку по диаметру посадочного места подшипника, на которую опереть крышку корпуса и выбить или выпрессовать его с обратной стороны. Подобрав оправку по диаметру наружной обоймы подшипника забить его на место. Если подшипник менялся несколько раз и его посадочное место в крышке разбито, ее необходимо заменить. Новая крышка продается с уже установленным подшипником. Если необходимо заменить задний подшипник, то продолжить разборку генератора, для чего снять с генератора статор с обмотками, затем пальцами вытолкнуть пластиковую опору заднего подшипника и снять ее с ротора генератора. После снятия опоры откроется доступ к заднему подшипнику. Для его снятия понадобится тот же съемник, что и для шкива генератора

Стянув старый подшипник, запрессовать новый с помощью оправки диаметра внутренней обоймы подшипника.ВНИМАНИЕ! В данном случае бить по наружной обойме подшипника запрещено! Это значительно снижает его срок службы. Зажимать ротор в тиски за ось запрещено! Задиры на ней будут препятствовать сборке генератор

Если подшипник устанавливается без помощи гидравлического пресса, ротор необходимо опереть осью на деревянную поверхность, желательно накрутив предварительно гайку на резьбу крепления шкива для предотвращения ее повреждения. После напрессовки нового подшипника собрать генератор в обратном порядке и установить на автомобиль, подключить проводку, после чего выполнить натяжку ремня

Перед установкой старого ремня проверить его состояние, при необходимости заменить.

Натяжка ремня производится по следующему алгоритму:

  • при ослабленной фиксирующей гайке на 13 натяжного механизма ремня генератора закручивать болт натяжителя ключом на 10 до тех пор, пока ремень при нажатии с усилием 10 кгс не будет провисать на 10-15 см;
  • затянуть фиксирующую гайку генератора.

ВНИМАНИЕ! Перетяжка ремня генератора недопустима! Это грозит быстрым выходом из строя его подшипников и сильному износу ремня и шкивов (коленчатого вала и генератора). На данной операции процесс замены подшипников генератора можно считать завершенным. На данной операции процесс замены подшипников генератора можно считать завершенным

На данной операции процесс замены подшипников генератора можно считать завершенным.

Замена подшипников собственными силами

Если ремонт генератора производится собственными силами, основными проблемами становятся:

  • как снять передний подшипник генератора – часто завальцовывается в корпус передней крышки, усложняется запрессовка нового изделия, так как часть корпуса разрушается при демонтаже;
  • снятие заднего подшипника – нужен съемник, имеющий подходящие размеры.

Однако, если в генераторе загудело, действовать нужно быстро, пока ротор окончательно не заклинило.

https://youtube.com/watch?v=iD4NEwj-Fsc

Демонтаж генератора

На некоторых авто генератор можно снять через капот, на других, например, ВАЗ 2112, потребуется эстакада, яма либо подъемник. Последовательность демонтажа выглядит следующим образом:

  1. отключение клеммы «–» от аккумулятора;
  2. ослабление гайки натяжителя;
  3. демонтаж ремня генератора;
  4. отключение клемм бортовой системы от демонтируемого узла;
  5. снятие защиты двигателя;
  6. откручивание двух крепежных болтов снизу;
  7. извлечение генератора снизу.

После этого ремонт продолжается на столе или в тисках. На данном этапе размеры, которые имеет передний и задний подшипник авто генератора, пользователю еще неизвестны, если отсутствует мануал.

Полная разборка

Так как проверить на биение подшипник генератора можно только после полной разборки, необходимо придерживаться последовательности действий:

  1. нанесение меток – маркером, краской или цветным лаком для ногтей отмечается взаимное расположение кожуха, передней крышки и корпуса;
  1. демонтаж шкива – ротор аккуратно блокируется отверткой от прокручивания, шкив отворачивается ключом;
  1. снятие кожуха – он обычно фиксируется защелками, которые нужно откинуть отверткой, чтобы снять указанную деталь;
  1. демонтаж передней крышки – отверткой откручиваются винты.

Под кожухом расположен регулятор напряжения, диодный мост, фиксаторы щеток, конденсатор. Прежде, чем заменить подшипник, следует проконтролировать износ щеток, работоспособность диодного мостика и реле напряжения, чтобы увеличить следующий межремонтный период.

Внимание: Якорь (ротор) извлекается из статорной обмотки с насаженным на вал задним подшипником, передний при этом остается внутри соответствующей крышки. Перед заменой стандартных расходников необходимо проверить подшипники:

Перед заменой стандартных расходников необходимо проверить подшипники:

Перед заменой стандартных расходников необходимо проверить подшипники:

  • задний – пальцами прокручивается наружная обойма, которая не должна издавать при вращении посторонних звуков, и не иметь люфта;
  • передний – здесь, наоборот, прокручивается внутренняя обойма и контролируется люфт при раскачивании подшипника внутри посадочного места пальцами.

Производители дружно рекомендуют сменить переднюю крышку вместе с подшипником, особенно если он завальцован внутри посадочного места. На практике для снижения бюджета ремонта крышку оставляют для дальнейшей эксплуатации, поскольку она стоит 150 – 300 рублей.

Передний подшипник

Если по результатам предыдущего теста требуется замена переднего подшипника генератора, старое стандартное изделие извлекается из передней крышки:

  • подшипник можно выбить внутрь, положив крышку на кирпичи наружной стороной вверх;
  • либо закрепить крышку в тисках;
  • или использовать специальный съемник.

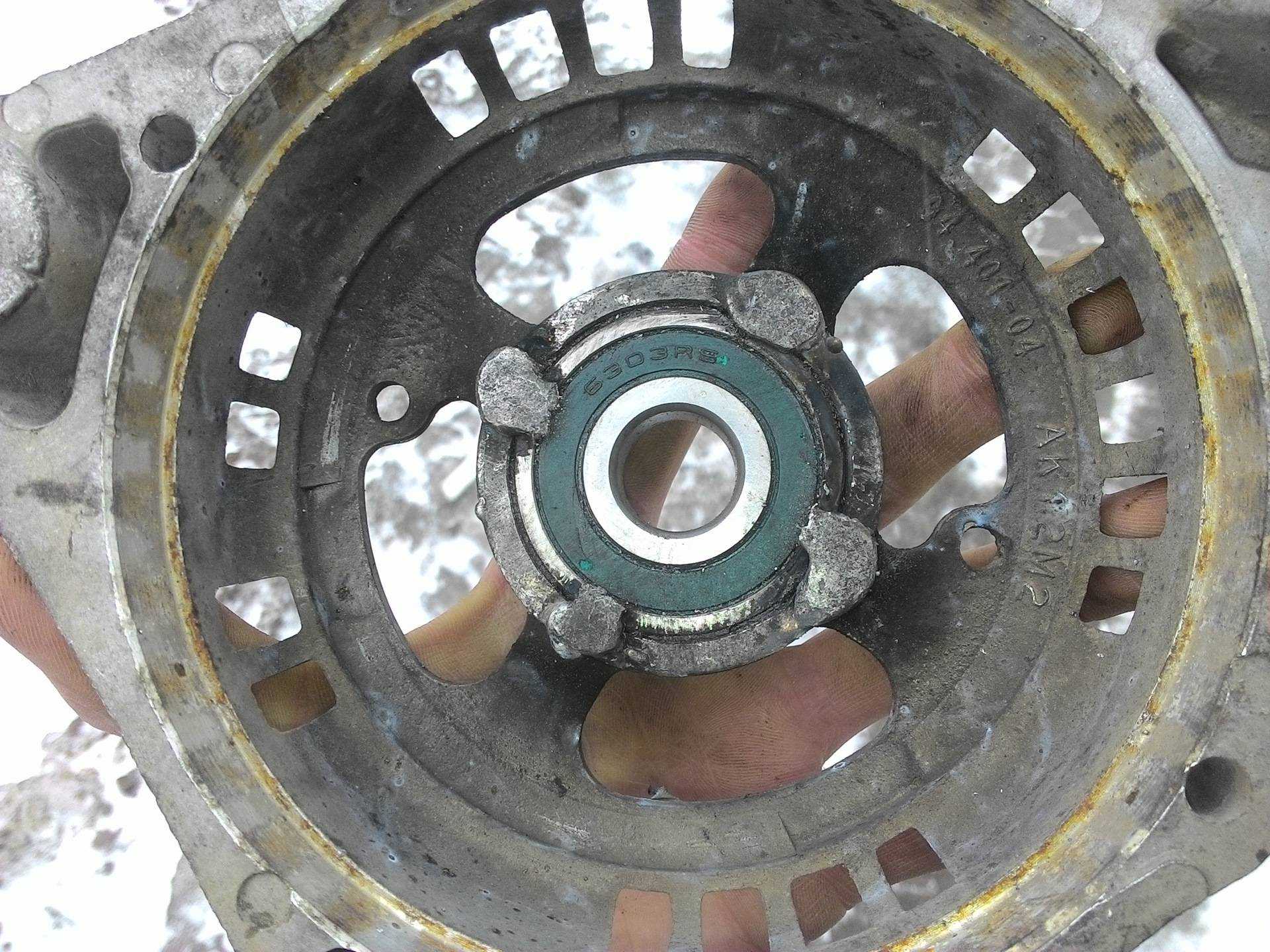

При наличии вальцовки этот фиксирующий элемент разбивается безвозвратно.

После того, как владелец снял выработавший ресурс расходник, внутрь передней крышки монтируется новый подшипник:

  1. крышка переворачивается внутренней стороной вверх;
  2. посадочная поверхность обрабатывается герметиком;
  3. на наружную обойму устанавливают втулку подходящего диаметра;
  4. легкими ударами забивают подшипник внутрь посадочного места до упора;
  5. смазываем шарики между обоймами или набиваем смазку в специальные отверстия.

Проверенный на биение подшипник готов к эксплуатации, сборка осуществляется в обратной последовательности.

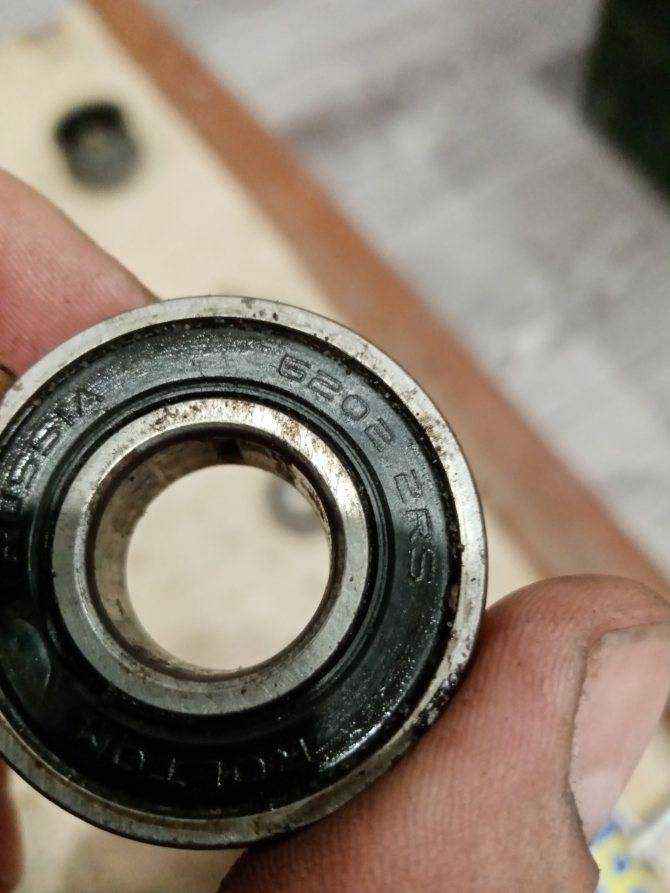

Задний подшипник

Производится замена заднего подшипника генератора следующим образом:

  • демонтаж своими руками – губки съемника обхватывают наружную обойму, вращением центрального винта подшипник стягивается с посадочного места;
  • установка – стандартное изделие насаживается на вал, на внутреннюю обойму устанавливается втулка подходящего диаметра, после чего, по ее поверхности производится постукивание молотком.

Затем остается смазать подшипник и проконтролировать биение, вращение наружной обоймы. Подшипник закрытого типа или с резиновыми уплотнениями уже смазанный на заводе, что снижает время ремонта и его бюджет.

Шаг 2. Снятие задней крышки генератора и вынимание статора

После того, как вы провели подготовительные работы, переходим к следующему шагу — снятию задней крышки генератора.

Шаг 2.1: Отключите провода от статора, который находится на задней крышке генератора. Для этого отверните крепежные винты и аккуратно отсоедините провода.

Шаг 2.2: Отверните крепежные винты, которые крепят заднюю крышку генератора к его корпусу. Будьте внимательны и аккуратны, чтобы не повредить крышку или корпус генератора.

Шаг 2.3: Снимите заднюю крышку генератора, осторожно отойдя от нее

Обратите внимание на наличие уплотнительного кольца между крышкой и корпусом. Если оно повреждено, замените его перед установкой нового подшипника

Шаг 2.4: После снятия задней крышки, вынимите статор из генератора. Он может быть креплен насадкой или винтами. Отсоедините его и аккуратно вынимайте, чтобы не повредить обмотки.

На этом шаге задняя крышка генератора снята, а статор извлечен. Далее переходим к следующему этапу — замене подшипника.

Разборка, замена

Подготовив все необходимое можно приступать к работам. Последовательность действий такова:

Ставим ВАЗ-2110 в гараж или на площадку. Отсоединяем «минусовую» клемму с АКБ. От генератора отсоединяем всю проводку.

Отворачиваем фиксирующую гайку и регулировочный винт, полностью задвигаем генератор в сторону мотора и извлекаем его ремень.

Откручиваем болты крепления регулировочной планки и извлекаем ее.
Забираемся под автомобиль. Демонтируем с авто переднюю часть защиты картера, откручиваем гайку нижнего крепления генератора, извлекаем болт и вытаскиваем генератор. Все последующие работы выполняются на снятом генераторе.

Откручиваем гайку крепления шкива. Сделать это можно несколькими способами. Первый из них – если в валу ротора проделано отверстие под шестигранник. При помощи шестигранника удерживаем вал, а накидным ключом отворачиваем гайку. Если таким способом не получилось послабить крепление шкива, используем второй способ. Сводится он к фиксации ротора при помощи отвертки. Ее устанавливаем в прорези, сделанные в роторе через вентиляционные отверстия. Зафиксировав ротор, ключом отворачиваем гайку. Если и таким способом не удалось ее открутить, пока оставляем попытки и переходим к дальнейшим работам.
Снимает защитный кожух, установленный на заднюю часть генератора. Для этого оттягиваем три защелки и аккуратно извлекаем чехол.

Чтобы в ходе дальнейших работ не повредить элементы генератора, установленные в задней части (щетки, регулятор, диодный мост, конденсатор) их лучше снять, открутив болты их крепления.

Снимаем заднюю крышку. Она крепится к передней части при помощи 4 болтов. В некоторых моделях головки болтов сделаны под торцевой ключ на 8, у других – под крестовую отвертку. Предварительно эти болты заливаем WD-40, поскольку они часто закисают. Также наносим метку маркером положения задней крышки к передней. Можно это сделать заранее. Выкрутив болты отверткой аккуратно отжимаем заднюю крышку и снимаем ее. При этом задний подшипник должен остаться на валу.

Если перед этим снять шкив не удалось, после демонтажа задней крышки это сделать можно, зажав ротор в тисках. Если же шкив снят ранее, выбиваем ротор с передней крышки. Для этого на резьбу вала наворачиваем гайку, держа генератор переднюю крышку, ударяем валом с гайкой по деревянной подставке – ротор должен выйти с переднего подшипника. Откручиваем гайку и полностью извлекаем ротор.
Выбиваем подшипник с передней крышки. Для этого используем подходящий по размеру отрезок трубы или головку на 27 из набора ключей. Или с помощью трубы с подходящим диаметром. Если вы приобрели сразу крышку с подшипником, то будет на много проще.

Новый подшипник смазываем и забиваем в посадочное место при помощи старого. Старый подшипник используется как наставка, по нему наносятся удары молотком, пока новый элемент полностью не сядет на место. После этого развальцовываем края крышки, чтобы зафиксировать подшипник в ней.

Снимаем с вала задний подшипник. Для этого используем съемник. Если такого нет, можно воспользоваться обычным рожковым ключом большого размера. Одну губку ключа заводим под подшипник, ротор при этом будет играть роль упора. Используем ключ как рычаг, нанося несильные удары по нему молотком. Ключ необходимо перемещать по кругу, чтобы при снятии он не шел на перекос.

Сняв или сбив задний подшипник, на его место устанавливаем новый. Набиваем его до места расположения при помощи наставки из трубки или торцевого ключа

Важно, чтобы при посадке диаметр трубки или ключа был равен диаметру внутренней обоймы подшипника.

Перед сборкой еще раз качественно промазываем новые подшипники.

Как отремонтировать генератор на ВАЗ 2110-ВАЗ 2112?

Примечание! Генератор разбирается не очень сложно, сложно его проверить, особенно если мульти-метром пользоваться не умеете, да даже если умеете, то всё равно могут быть ошибки, просто не всегда мульти-метр сможет показать точные данные (У каждого есть своя погрешность) и поэтому мы вам рекомендуем перед тем как переходить к работе по разборке, просто крышку от генератора отсоедините и проверьте щётки (Они чаще всего выходят из строя) и при необходимости замените их на новые (Кстати если щётки только одни стёрлись, то даже и генератор можно не снимать с автомобиля, а просто крышку от него отсоединить и вооружившись короткой отвёрткой, отвернуть два винта которые регулятор напряжения крепят и после чего вынув регулятор, взглянуть на те самые щётки которые на нём и располагаются и которые при сильной изношенности подлежат замене)!

Устройство автомобильного генератора

  1. Передняя крышка.
  2. Задняя крышка.
  3. Средняя часть с обмотками.

Ротор с одного края имеет резьбу и шпоночную канавку. С помощью таких несложных элементов производится крепление крыльчатки и шкива. На ВАЗ 2110 ранних выпусков (с карбюраторной системой впрыска) использовались шкивы под клинообразный ремень. Аналогичные долгое время применялись на автомобилях ВАЗ 2108-21099.

Во время работы происходит сильный нагрев обмоток и корпуса устройства. Поэтому возникает необходимость в принудительном обдуве.

Ротор имеет обмотку возбуждения, которая включена в цепь питания через регулятор напряжения и лампу на приборной панели. Последняя сигнализирует о том, есть ли на выходе генератора напряжение. Для выпрямления тока, полученного на обмотках статора, необходим диодный мост.

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты
  • Home
  • Автогараж
  • Как Снять Генератор Ваз 2112 16 Клапанов

Как Снять Генератор Ваз 2112 16 Клапанов

Меняем ремень генератора на ВАЗ 2112 самостоятельно

Ременная передача обеспечивает генератор для выработки электроэнергии на автомобиле. Устройство может нормально работать по тем критериям, что остается для нашего клиента, его компоненты полезны. Это относится и к ремешку. Замена ремня генератора ВАЗ 2112 на 16 клапанов — не сложная процедура, которая создается в гараже. Подробная аннотация и видео статья помогут в этом.

Когда требуется замена?

Как и любые расходные материалы, ремень генератора обладает определенным ресурсом и требует постоянного технического осмотра. По совету производителя на ВАЗе 2112 год независимо от 16 клапанов на двигателе или 8, необходимо менять расходники через 45 тыс. км. Но это всего лишь советы, вам нужно постоянно беспокоиться о состоянии продукта и просто правильно его менять. Срок службы зависит от следующих причин:

  • стиль вождения;
  • критерий работы;
  • свойства продукта.

Визуальный осмотр приводных устройств должен быть выполнен, когда транспортное средство проехало максимум 10 000 км и перед длительным путешествием. Это позволяет избежать неприятных сюрпризов от поездки — порванного ремня. Рекомендуется носить запасной в багажнике без посторонней помощи, потому что, когда произойдет перерыв, автомобиль больше не сможет двигаться без помощи других.

Необходимо сменить ремень, если он порвался, растянулся, как его называют, стал непригодным для использования. Обнаружение плохого напряжения является вариантом специфического свистка, который возникает при запуске двигателя. Натяжение играет важную роль в производительности ременной передачи. Когда напряжение низкое, устройство не вырабатывает количество электроэнергии, необходимое для правильной работы автомобиля. При сильном — срок службы ремня, приводных подшипников и коленчатого вала укорачивается.

Найти замену, конечно, если посмотреть на следующее:

  • появление трещин, разрывов;
  • изношенная поверхность;

Старый продукт с изношенной поверхностью

расслоение материала; потертые края;

Чтобы снять старый ремень, ослабьте натяжной ролик. Необходимо удалить удаленную часть взлетать мотор с поддержкой. Сначала нужно открутить подушку, а затем поднять двигатель, ожидая зазора. Протягиваем ремень через щель. Сборка обратная. Процесс установки, естественно, имеет некоторые аспекты. Натяжитель должен быть сначала зажат в последнем положении. Затем вы должны подтянуть ремень к тому, что осталось для изготовления наших клиентских шкивов, и в конце процесса на натяжном ролике. Эта процедура немного трудоемка. После рабочего варианта установки натяжение ремня должно быть выполнено. С ручкой молотка мы сжимаем и фиксируем натяжитель.

Вот разница между автомобилем с гидроусилителем — регулировочный болт отсутствует. Натяжение регулируется с помощью натяжного ролика.

Процедура на автомобиле без гидроусилителя руля проще:

  1. Используйте ключ «13», чтобы открутить гайку крепления генератора.
  2. Мы ослабляем натяжение ремня, поворачивая регулировочный болт ключом «10» против часовой стрелки.
  3. оползень генератор снимите ремень в направлении блока цилиндров.
  4. Затем мы вставляем новый привод расхода, поворачивая регулировочный болт.
  5. Затем с помощью регулировочной гайки затяните ремень. Унеси это генератор самый дальний от блока цилиндров. Поворот регулировочного болта по часовой стрелке увеличивает натяжение, против — ослабляет.
  6. Затем коленчатый вал должен быть повернут на два оборота, проверен и снова натянут.

Привод генератора без гидроусилителя руля

На самом деле процедура замены ремня генератора на клапане ВАЗ 2112 16 завершена. Делая это в соответствии с критериями ремесла, вы получаете выгоду от поездки в автосалон. Теперь, когда вы знаете, как менять ремень генератора, вы начнете чувствовать себя уверенно в поездке, потому что вы всегда можете изменить эту часть без помощи других.

Сделал дело — катайся смело!

Поменять генератор не так-то просто. Можно сделать это и самому, если есть инструкция и какой-никакой опыт, или обратиться к специалистам. В любом случае, если вы купили качественный товар от проверенного производителя, да еще и с гарантией, можете быть спокойны за свой автомобиль — впереди не одна спокойная зима.

Преимущества генераторов «СтартВОЛЬТ»:

полная аутентичность штатным изделиям по габаритным размерам и выходным характеристикам; 100%-й двойной выходной контроль каждого генератора на специализированном стенде проверки D&V; в комплект каждого генератора входит Индивидуальный технический паспорт, отражающий все реальные выходные характеристики каждого генератора; взаимозаменяемость с оригиналом всех ключевых узлов – диодный мост, регулятор напряжения, подшипники и т.д.; расширенный срок гарантии – 2 года с момента продажи; расширенная идентификация: для удобства специализированных сервисных станций приводятся номера не только ОЕМ-номера, но и cross-reference основных аналогов – для быстрой идентификации знакомых популярных моделей.

Ознакомиться со всем ассортиментом генераторов и другой автоэлектрики от «СтартВОЛЬТ» вы можете здесь.

Подписывайтесь на наш Youtube-канал Читайте нас на Яндекс. Дзен Скачивайте наше приложение для IOS и Android — весь каталог продукции в вашем смартфоне!

ГУ или генератор

Генератор в любой автомобильной электросхеме выполняет главенствующие функции. Именно от него зависит нормальное функционирование и эксплуатация машины. Надежное ГУ устанавливается во все иномарки и модели отечественного автопрома.

К примеру, на «шестёрку» ставится ГУ, заряд которого удовлетворяет потребность в электричестве любого штатного компонента. Если не перегружать генерирующее устройство «шестёрки», то автомобиль способен отъездить ещё много и много километров

Однако важно своевременно проводить профилактические процедуры – следить за натяжением ремня и состоянием щёток

ГУ подключается по классической схеме. На примере генератора ВАЗ 2106 рассмотрим его функционирование. Маркируется это ГУ, как Г-221. Представляет собою синхронную электромашину переменного напряжения с ЭЛМГ возбуждением. Внутрь ГУ встроен ВБ (выпрямитель) с 6-ю диодами.

1 обмотка ротора генератора
2 генератор
3 обмотка статора генератора
4 выпрямитель генератора
5 аккумуляторная батарея
6 тумблер зажигания
7 контрольная лампа заряда аккумуляторной батареи
8 реле контрольной лампы заряда аккумуляторной батареи
9 блок предохранителей ВАЗ -2106
10 дроссель
11 термокомпенсирующий резистор
12 добавочные резисторы
13 регулятор напряжения

Простая и понятная схема, не требующая каких-либо тонкостей и специфических знаний. На «шестёрке» ГУ размещается на моторе справа. Крепится к натяжной планке гайкой и к кронштейну своими лапками.

Как видим, на схеме показан выносной регулятор. Он помечен цифрой 13. Генератор указан под цифрой 2, блок предохранителей – под цифрой 9.

Отдельно хотелось бы рассмотреть реле, которое в схеме генератора «шестёрки» играет важную роль. В первую очередь оно служит для того, чтобы подавать информацию водителю о состоянии зарядки. Её, как известно, создаёт генерирующее устройство.

Реле выполнено по тому же принципу, как и все устройства, функционирующие, согласно тем же свойствам. Подключение осуществляется к клемме 30 генератора. Отдельный провод идёт через предохранители к ЗЗ (замку).

Действие реле сводится к следующему: лишь только вольтаж БС снижается (опускается ниже 12-вольтового значения), релейные контакты размыкаются, индикатор задействуется, давая знак водителю.

Для лучшего понимания схемы подключения рекомендуется ознакомиться также с принципами зарядки батареи:

  • как только проворачивается ключ в ЗЗ, на регулятор реле через предохранитель подаётся (вывод 15) электроимпульс;
  • в регуляторе напряжение трансформируется и идёт дальше на положительную щётку ГУ;
  • затем через щётку напряжение идёт на обмотку возбуждения ГУ;
  • затем – на отрицательную щётку, через которую и выводится на массу.

После того, как задействуется реле или после достижения в БС нормального значения вольтажа, ГУ начинает вырабатывать ток с нужным значением. Индикаторная лампа тухнет, а схема начинает работу в заводском режиме. А вот когда общий вольтаж падает, тока оказывается недостаточно, и контакты размыкаются, что приводит к горению лампы разрядки.

Постоянное включение индикаторной лампы заряда свидетельствует о неправильной работе гена. Происходит же это по разным причинам. Для начала следует проверить предохранители: если они в активном состоянии, то внимания заслуживают уже оба реле: регулятор и зарядник. Если и они в порядке, то уже неисправности надо искать в самом генерирующем устройстве.

Прежде чем приступить к замене реле, рекомендуется тщательно проверять функционирование регулятора. Автомобиль запускается, обороты придерживаются в пределах 2500-3000 об/мин. После этого нужно отключить все потребители тока, кроме зажигания. Затем надо измерить напряжение на выводах АКБ.

Зарядка может пропадать в следующих случаях:

  1. Если изношены генераторные щётки.
  2. При неисправностях генерирующего устройства.
  3. Если неисправно реле зарядки.
  4. При выходе из строя выпрямительного блока (диодный мост).

Таким образом, инсталляция выносного реле-регулятора взамен встроенного принесёт много пользы. Дело в том, что современные зарядные системы обладают куда большей мощностью. Тем самым, современные ЗУ и намного сложнее, чем системы старого образца.

  • Абсолютно легально (статья 12.2);
  • Скрывает от фото-видеофиксации;
  • Подходит для всех автомобилей;
  • Работает через разъем прикуривателя;
  • Не вызывает помех в радиоприемнике и сотовых телефонах.

Реле-регулятор напряжения ВАЗ 2106 обеспечивает нормальное функционирование важных механизмов и приборов транспортного средства. От него, в частности, зависит адекватная работа системы зажигания автомобиля и его генератора, а также состояние АКБ.

Импортный или отечественный

Замена задних тормозных колодок на ВАЗ-2110 своими руками На белорусских генераторах БАТЭ на 90 ампер и японских Денсо стоят подшипники таких же размеров.

У импортных аналогов подшипников обозначение несколько другое, а именно:

  • 6302-2RS;
  • 6303-2RS;
  • 6202-2RS;
  • 6203-2RS.

На большинстве 80 амперных генераторах стоят подшипники аналогичных размеров, по крайней мере это касается отечественных. Если генератор уже меняли до вас, то можно столкнуться с тем, что установлен генератор другого производителя и стоят подшипники иных размеров. В зависимости от производителя генератора, иногда встречаются подшипники других размеров, к примеру, в довольно часто встречающемся генераторе Bosch 14V 53-98A 0124 415 038 ставятся подшипники 6003-2RS (задний) размеры которого 17×35×10 и 6303-2RS (передний), соответственно, 15×35×14. Эти же подшипники могут встретиться и в других импортных генераторах. Впрочем, встречаются варианты, где задний подшипник обозначается как 6000-2RS, а передний – 6203-2RS.

Для того чтобы точно определить размеры подшипника, его придется снять. В том случае если обозначений на подшипнике не видно, то лучше всего обратиться к профессионалам (не следует доверяться штангенциркулю).

Если с размером подшипника вы определились, то на повторный вопрос «Какие подшипники стоят на ВАЗ-2110?» напрашивается ответ – оригинальные!

Качество подшипников у разных производителей отличается, одни предпочитают ставить на свой генератор подшипники отечественных производителей, другие импортные. Этот вопрос при ремонте генератора каждый решает сам, но, выслушав многочисленные советы, некоторые автолюбители склоняются к выбору импортных. Если ориентироваться на соотношение цены и качества, многие специалисты рекомендуют DAS LAGER Germany. Но есть и другие поставщики качественных подшипников: французская компания SNR; FAG – один из ведущих в Германии; NSK – другой крупный производитель подшипников из Японии; NTN – Япония; Коуо – входит в концерн Toyota Японии; Kraft или BOSCH.

Поставляются к нам и подшипники китайских производителей, но отношение автомобилистов к генераторам и подшипникам из Поднебесной далеко не лестное. Оригинальным считается подшипник, который одобрен заводом производителем автомобиля для реализации на рынке. Обычно он соответствует тому, что поставляется (или раньше поставлялось) на конвейер. Завод изготовитель автомобиля гарантирует, что эти подшипники вас не подведут.

Если же вы рассматриваете различные варианты, то все подшипники соответствующей маркировки на первый взгляд выглядят одинаково, но, открыв упаковку, необходимо обратить внимание на маркировку, в которой обязательно, кроме обозначения самого подшипника, состоящего из цифровых и буквенных обозначений, должно быть указание на производителя и обязательно страну происхождения. В том случае, если этого нет, то вполне возможно, что это подделка. Деньги в этом случае будут потеряны не такие уж и большие (чаще всего до 100 рублей за подшипник)

Деньги в этом случае будут потеряны не такие уж и большие (чаще всего до 100 рублей за подшипник)

А вот время и нервы вы потеряете существенно

Деньги в этом случае будут потеряны не такие уж и большие (чаще всего до 100 рублей за подшипник). А вот время и нервы вы потеряете существенно.

Понравилась статья? Поделиться с друзьями:
Автоэксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
