Замена сальника коленвала: подробная инструкция

Прежде чем приступить к ремонтным работам, следует выяснить, замена какого сальника коленвала необходима. В двигателе есть:

  • Задний уплотнитель. Это крупногабаритная деталь. Обычно замена заднего сальника коленвала требуется нечасто, ведь срок его службы достаточно большой.
  • Передний уплотнитель. Его размеры немного меньше, точно так же, как и срок его службы. Передний сальник выходит из строя гораздо чаще, чем задний.

Как определить, какой именно уплотнитель пришел в негодность? Для этого осмотрите поддон и блок КПП, чтобы узнать, в какой части двигателя наблюдается протечка.

Определить, нужна замена задних сальников коленвала или передних, поможет вытекшая смазка. Просто возьмите немного масла и капните его в емкость с водой. Если это смазка из КПП, то она растечется по поверхности воды. Масло из двигателя не изменит форму капли даже в воде.

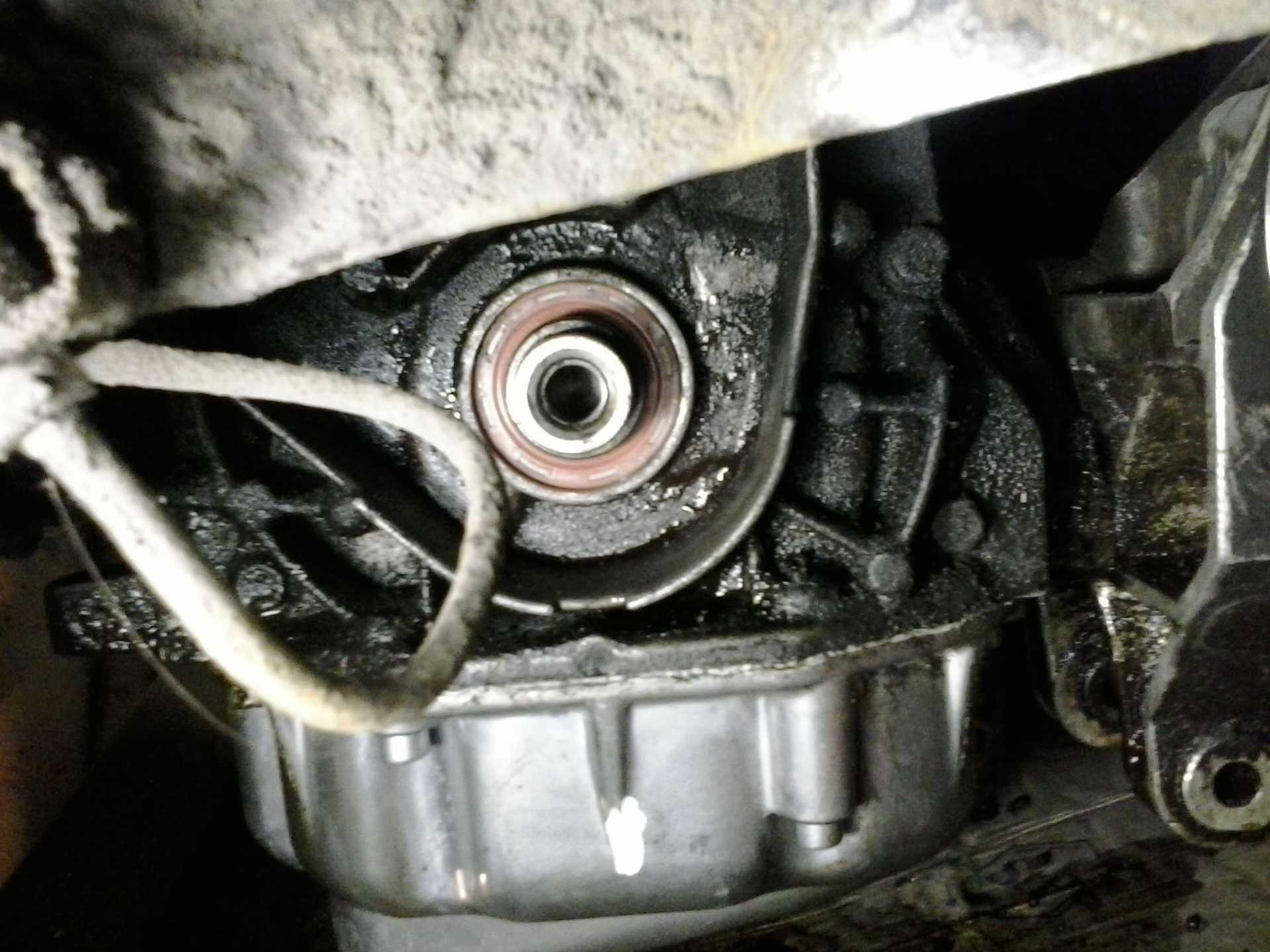

Теперь приступаем к осмотру уплотнителей. Ваша цель найти протечку

Обратите внимание, в каком состоянии находится прокладка масляного насоса. Так как эти детали расположены недалеко друг от друга, может показаться, что протек уплотнитель, хотя на самом деле требуется замена прокладки маслонасоса.. Технология замены сальника коленвала следующая: вначале устанавливается новый передний уплотнитель, который находится со стороны привода газораспределительного механизма

Затем меняется уплотнитель со стороны КПП.

Технология замены сальника коленвала следующая: вначале устанавливается новый передний уплотнитель, который находится со стороны привода газораспределительного механизма. Затем меняется уплотнитель со стороны КПП.

Как выполнить замену сальника коленвала? Есть два пути: простой и сложный. Первый придумали автовладельцы, стремящиеся как можно быстрее произвести ремонт. Второй способ разработали специалисты, и именно его мы и опишем далее.

Что необходимо сделать:

Загоняем транспортное средство на эстакаду, надежно фиксируем его. Убираем защиту двигателя, а также крышку газораспределительного механизма. Снимаем клеммы аккумулятора, а затем сливаем моторное масло.
Демонтируем шесть болтов, защищающих моторный отсек справа.
Ослабляем ремень генератора, затем демонтируем его.
После того как переднее колесо справа будет снято, нужно включить низкую передачу

Потребуется ключ на девятнадцать, с его помощью аккуратно, чтобы не сорвать, ослабляем болт крепления шкива
Затем полностью откручиваем его и убираем шкив коленвала.
Обратите внимание! Следует положить в надежное место шпонку коленвала, если она потеряется, шкив не будет нормально функционировать.
Затем устанавливаем поршень 1-го цилиндра в верхней мертвой точке. Чтобы контролировать его местоположение, посмотрите на метку в люке маховика ДВС, а также на метку на валу ГРМ
Это нужно сделать, когда переднее колесо поднято и включена 5-я передача.
После этого ослабляем крепление натяжного ролика и снимаем ремень ГРМ.
Чтобы снять нижнюю крышку картера сцепления, откручиваем болты креплений

Демонтировать ее следует вместе с прокладкой.
Далее откручиваем 16 болтов крепления крышки картера мотора, снимаем ее.
Важно! Прокладку при сборке следует установить новую.
Теперь приступаем к демонтажу маслоприемника от масляного насоса, а также коренного подшипника. Чтобы сделать это, откручиваем болты крепления на десять.

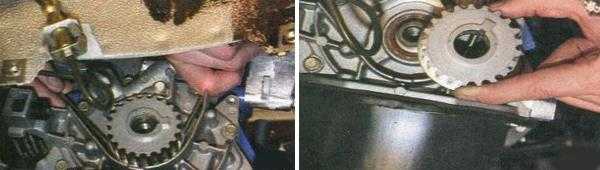

Используя 2 отвертки, удаляем с вала зубчатый шкив, откручиваем болты крепления маслонасоса. Он снимется вместе с сальником коленвала

Вытащить уплотнитель получится легко, если использовать что-нибудь острое. Чтобы новый сальник легче вошел, смажьте его маслом. Запрессовать уплотнитель можно, используя оправку либо старый сальник.
Устанавливаем снятые детали в обратном порядке

Он снимется вместе с сальником коленвала. Вытащить уплотнитель получится легко, если использовать что-нибудь острое. Чтобы новый сальник легче вошел, смажьте его маслом. Запрессовать уплотнитель можно, используя оправку либо старый сальник.
Устанавливаем снятые детали в обратном порядке.

Последствия

Игнорировать течь сальника не рекомендуется, ведь эта проблема может привести к еще более серьезным неисправностям, в процессе эксплуатации авто. Так, около сальника коленвала, находится ремень ГРМ. Попадание на него моторного масла снижает ресурс изделия, приводит к проскальзыванию и необходимости замены последнего. Возле заднего сальника установлена система сцепления. Попадание смазывающего состава на этот механизм также не желательно, ведь тогда система теряет характеристики

Какой бы ни была причина, если течет сальник, важно сразу предпринимать меры. В противном случае, загрязнения двигателя не избежать

Снятие распределительных валов и замена гидротолкателей клапанов

Работу проводим для замены распределительных валов и гидротолкателей клапанов. Снимаем пластмассовую крышку двигателя. Крестообразной отверткой ослабляем затяжку хомута крепления шланга основного контура вентиляции картера…

…и снимаем шланг со штуцера крышки головки блока цилиндров. Снимаем впускной трубопровод (см. «Снятие впускного трубопровода») и закрываем каналы в головке блока цилиндров ветошью, чтобы исключить возможность попадания в двигатель предметов. Снимаем катушки зажигания (см. «Проверка состояния и замена свечей зажигания»). Крестообразной отверткой ослабляем хомут крепления шланга контура холостого хода вентиляции картера…

…и снимаем шланг со штуцера крышки головки блока цилиндров.

Головкой «на 10» отворачиваем болт крепления кронштейна колодок жгута проводов системы управления двигателем… …и отводим кронштейн с колодками от крышки головки блока цилиндров. Сжав пассатижами лепестки пластмассового держателя жгута проводов системы управления двигателем…

…вынимаем держатель жгута проводов из кронштейна, закрепленного на крышке головки блока цилиндров. Головкой «на 8» отворачиваем 15 болтов крепления крышки головки блока цилиндров.

Расположение болтов крепления крышки головки блока цилиндров Крышка установлена на герметике, поэтому…

…отверткой поддеваем крышку за прилив…

…и снимаем ее. Для проверки исправности гидротолкателя…

…отверткой нажимаем на гидротолкатель (при проверке соответствующий гидротолкателю кулачок распределительного вала должен быть обращен к толкателю «затылком», то есть не давить на толкатель). В нормальном состоянии гидротолкатель должен перемещаться в гнезде головки блока цилиндров со значительным усилием, сжимая пружину клапана. Если же прожимается сам гидротолкатель при небольшом усилии, то его необходимо заменить. Аналогично проверяем другие гидротолкатели. Снимаем зубчатые шкивы распределительных валов (см. «Замена сальников распределительных валов»). Отсоединяем колодку провода от датчика сигнализатора недостаточного (аварийного) давления масла в двигателе (см. «Снятие датчика сигнализатора недостаточного давления масла»). Головкой «на 8» отворачиваем 20 болтов крепления корпуса подшипников распределительных валов.

Расположение болтов крепления корпуса подшипников распределительных валов

Снимаем корпус подшипников распределительных валов (А — центрирующие штифты корпуса). Для того чтобы вынуть распределительные валы из опор в головке блока цилиндров, можно не снимать заднюю крышку ремня привода ГРМ, а только отвернуть три верхних болта крепления крышки (см. «Снятие насоса охлаждающей жидкости»). Отжав заднюю крышку ремня привода ГРМ…

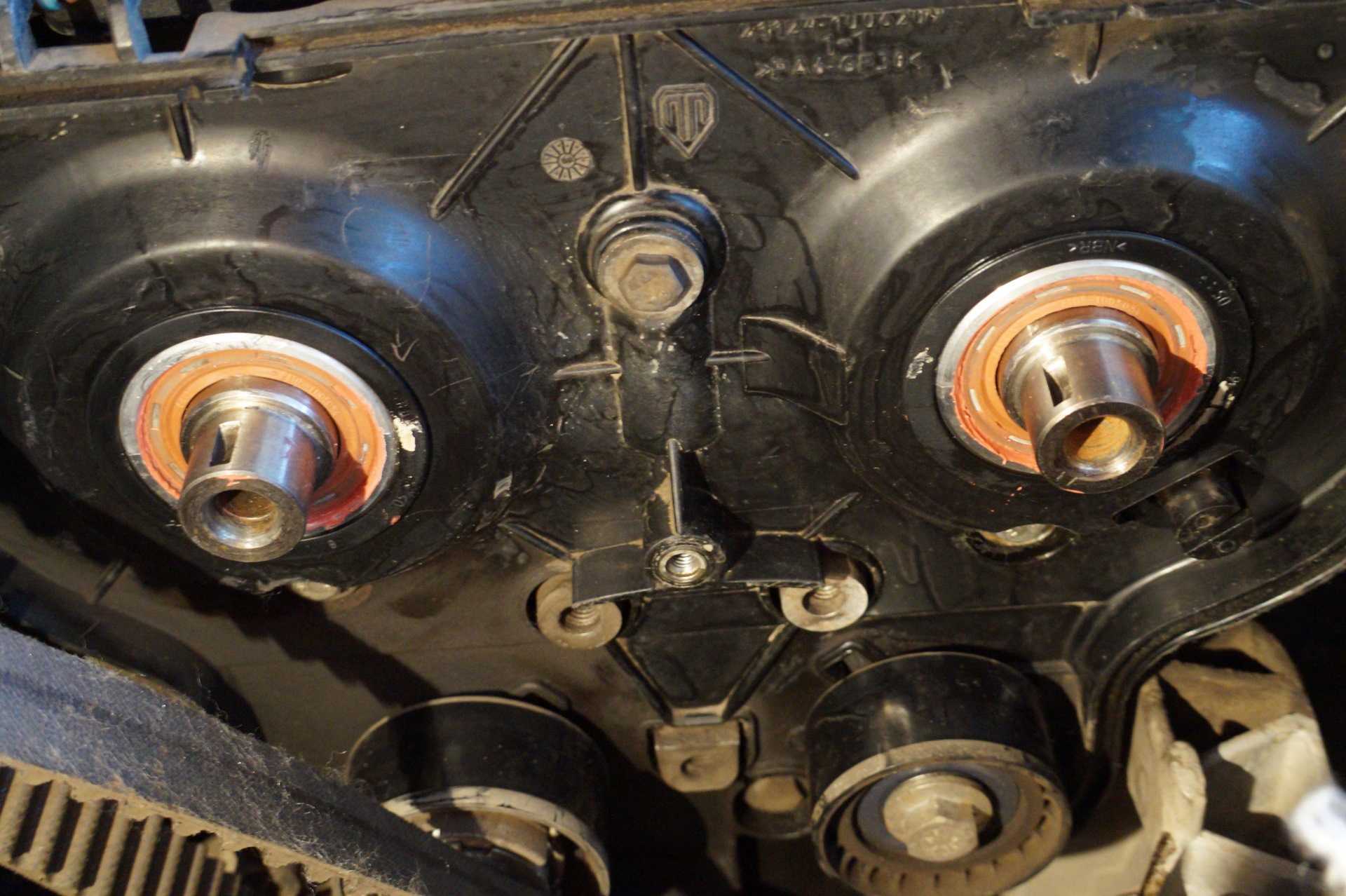

…вынимаем распределительные валы с сальниками.

Для отличия валов на распределительном валу впускных клапанов около его первой шейки выполнен поясок.

Снимаем две заглушки головки блока цилиндров и корпуса подшипников распределительных валов. Чтобы вынуть гидротолкатель из гнезда головки блока цилиндров, ветошью протираем торец толкателя…

…и с помощью присоски (можно использовать присоску для крепления автоаксессуаров к ветровому стеклу)…

…вынимаем гидротолкатель. При извлечении гидротолкателя магнит лучше не использовать во избежание намагничивания деталей толкателя и «прилипания» к ним железосодержащих продуктов износа. Перед сборкой очищаем привалочные поверхности головки блока цилиндров, корпуса подшипников и крышки головки блока цилиндров от остатков старого герметика и масла. Смазываем моторным маслом опорные шейки и кулачки распределительных валов и укладываем валы в опоры головки блока цилиндров. На привалочную поверхность корпуса подшипников валов, сопрягающуюся с головкой блока цилиндров, наносим фланцевый герметик типа Локтайт № 574 жгутиком толщиной около 2 мм.

Места нанесения герметика на корпус подшипников

Устанавливаем корпус подшипников по центрирующим штифтам и равномерно затягиваем болты крепления крестнакрест, начиная от средних опор. Запрессовываем новые сальники распределительных валов (см. «Замена сальников распределительных валов»). С другой стороны головки блока цилиндров оправкой запрессовываем заглушки. Дальнейшую сборку проводим в обратной последовательности. Перед установкой крышки головки блока цилиндров наносим на ее поверхность, сопряженную с корпусом подшипников, фланцевый герметик типа Локтайт № 574.

Места нанесения герметика на крышку головки блока цилиндров

источник

Снятие передней части двигателя для доступа к сальнику

Перед началом замены переднего сальника коленвала на Лада Приора 16 клапанов необходимо снять переднюю часть двигателя, чтобы получить доступ к сальнику. Следуйте этому пошаговому руководству, чтобы выполнить снятие правильно и безопасно.

Шаг 1: Отсоедините аккумулятор. Перед началом работ по снятию передней части двигателя всегда необходимо отключить аккумулятор, чтобы избежать возможных коротких замыканий и повреждений электрической системы.

Шаг 2: Снимите основную ремень привода агрегатов. Используя специальный инструмент или ручной способ, отпустите натяжной ролик приводного ремня, снимите ремень с шкивов и уберите его с двигателя.

Шаг 3: Ослабьте болты крепления передней крышки двигателя. Используя подходящий ключ, ослабьте болты крепления передней крышки двигателя, чтобы иметь возможность ее снять.

Шаг 4: Снимите переднюю крышку двигателя

Аккуратно снимите переднюю крышку двигателя, обратите внимание на наличие прокладки и следите за ее сохранностью

Шаг 5: Удалите шкив коленвала. Используя специальный инструмент или механический способ, удалите шкив коленвала, чтобы иметь прямой доступ к переднему сальнику.

Шаг 6: Снимите передний сальник коленвала

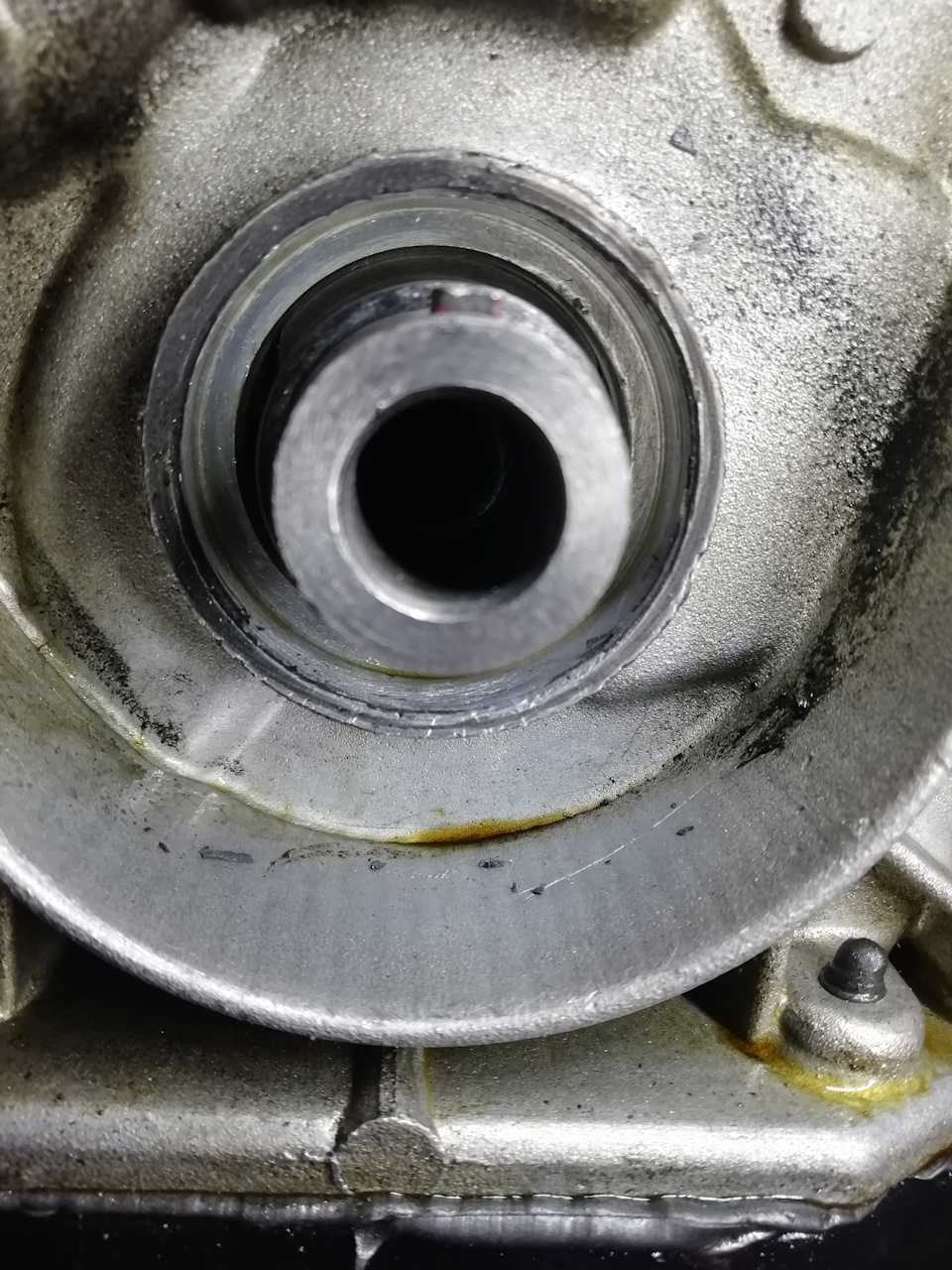

Осторожно выдавите передний сальник из своего сиденья, используя специальный инструмент или механический способ. Убедитесь, что вы не повредили сальник при его удалении

Шаг 7: Очистите область вокруг сальника. Очистите и протрите область вокруг сальника, чтобы убрать загрязнения и улучшить сцепление нового сальника с поверхностью двигателя.

Шаг 8: Установите новый передний сальник коленвала. Наденьте новый сальник на свое место, аккуратно вставляя его в специальное отверстие в передней части двигателя.

Шаг 9: Соберите все компоненты в обратном порядке. Верните на место шкив коленвала, установите переднюю крышку двигателя, закрепите болты крепления передней крышки двигателя и установите основной ремень привода агрегатов.

Шаг 10: Подсоедините аккумулятор. После того, как все компоненты собраны и закреплены на своих местах, подсоедините аккумулятор к электрической системе автомобиля.

Помните, что эти шаги предоставлены исключительно в информационных целях. Рекомендуется выполнять работы по замене переднего сальника коленвала на Лада Приора 16 клапанов только опытным мастером или в авторизованном автосервисе.

Почему следует обращаться в автосервис

Если вы решили поменять сальник на двигателе самостоятельно или обратиться к гаражному мастеру, стоит взвесить все «за» и «против». Неправильная установка или повреждение детали в процессе не только снижают ее ресурс вдвое, но и могут спровоцировать побочные эффекты в работе двигателя. Чаще всего запчасть повреждается в процессе монтажа, когда вместо спецоборудования используются подсобные инструменты для посадки уплотнителя в гнездо

В последнем случае важно иметь опыт и правильно рассчитать усилие

Также при любительском ремонте часто происходит загиб края уплотнительного кольца при укладке в посадочное гнездо. Двигатель продолжает течь, а новая деталь подлежит повторной замене.

Обращение в сервис избавит вас от риска ошибочного диагностирования проблемы и дополнительных трат. Протечку сальника часто путают с выходом из строя масляного фильтра, датчика давления масла и с износом прокладки масляного насоса. Автовладелец меняет сальник, но проблема не исчезает — потому что причина определена неверно. Только опытный мастер способен быстро определить настоящую причину поломки.

Для чего нужны маслосъемные колпачки

Маслосъемные колпачки или, как еще их называют, сальники клапанов расположены на штоках впускных и выпускных клапанов газораспределительного механизма. Их задача заключается в предотвращении попадания масла из головки блока цилиндров в камеру сгорания.

Маслосъемные колпачки изготавливают из высококачественной резины, способной выдерживать огромные нагрузки, но если уплотнение штока клапана:

  • Изношено;
  • Потрескалось;
  • Отсутствует;
  • Разрушено;
  • Неправильно установлено.

То это приводит к тому, что в цилиндры двигателя по направляющим начинает попадать масло.

Обычно эта проблема встречается в автомобилях с большим пробегом. К сожалению, с возрастом или из-за высоких температур, возникающих в результате перегрева двигателя, сальники теряют эластичность и начинают пропускать масло. При этом двигатель все еще может иметь хорошую компрессию, но будет использовать слишком много масла, а это приводит к серьезным последствиям, о которых мы расскажем немного ниже.

Чаще всего необходимость замены маслосъемных колпачков возникает после 100 000 километров пробега. Однако сальники клапанов могут выходить из строя намного раньше этого срока. Это может происходить по разным причинам, но чаще всего из-за проблем с зазором между клапаном и направляющей в головке цилиндров. Если между ними образуется слишком большой зазор, клапан в отверстии, перемещаясь из стороны в сторону, быстро выведет колпачок из строя. И это произойдет с любым маслосъемным колпачком, вне зависимости от качества изделия.

Лада Приора 21126 замена шкива коленвала и ремня генератора. Видео

На ремонте у нас автомобиль Лада Приора 21126, 2013 года выпуска, на котором необходимо произвести замена шкива коленвала и ремня генератора, покажем как это можно сделать своими руками в гаражных условиях. Машина приехала на «галстуке», не заводится.

Заглянули под капот, шкив стоит боком. Зуб шкива на датчик положения коленчатого вала, отошёл. Считывание не происходит, машина в итоге заглохла. Ключом на 17 ослабляем вот этот болт:

Поднимаем автомобиль, снимаем переднее правое колесо. Демонтируем боковой пластиковый пыльник при помощи Торкс Т30:

Если у вас есть помощник, то попросите его сесть в машину и нажать на тормоз, включив пятую передачу. У нас его нет, поэтому воспользуемся крепкой отвёрткой, которой мы заблокируем тормозную систему (включать пятую передачу также необходимо):

Откручиваем болт «подушки». Снизу держим ключом на 15, сверху ключом на 17:

Болт выкручиваем снизу не до конца. Если сверху посмотреть в отверстие, видно что он только прошёл кронштейн и на уровне гайки остановился. Сделано это так, потому что есть гайка с направляющей шайбой, она не должна перекашиваться и потом не пришлось нам мучатся её наживлять. Мы приподнимаем поддон, у нас двигатель вместе с кронштейном поднимается и мы сможем ремень просунуть под этот кронштейн и обвести его вокруг подушки. Проталкиваем его вниз и вытаскиваем, точно также снизу подсовываем новый. Устанавливаемый нами ремень генератора фирмы ContiTech размер 6PK номер 1125. После установки нового ремня, подтягиваем болт.

Новый шкив «Демпфер коленчатого вала ВолгаАвтоПром номер 2112-1005058, он чугунный без резинового компенсатора, обрывать его как старый уже не будет. Устанавливаем его и затягиваем:

Переставляем отвертки в тормозах наверх и подтягиваем шкив, при включенной пятой передаче. Закручиваем гайку, одеваем ремень, смотрим чтобы он сидел на всех шкивах снизу. Наживляем натяжной ролик. Для этого воспользуемся вот таким ключом натяжителя:

Включаем зажигание и проверяем работоспособность системы.

Видео замена шкива коленвала и ремня генератора в Лада Приора:

Резервное видео как заменить шкив коленвала и ремень генератора в Ладе Приоре:

Шкив коленвала ВАЗ 2110 (фото)

ВАЗовские двигатели имеют две, несколько отличающиеся модификации гасителя крутильных колебаний и ступиц коленвала, проще говоря – шкива. На ВАЗ 2110 шкив коленвала может быть выполнен как блок, а также иметь разделенную систему со ступицей — демпфер.

Чугунный шкив коленвала

Когда только начиналось производство «десятки», «гаситель» колебаний коленвала был единым целым, при этом закреплялся лишь одним центральным болтом. Вместе с инжекторным ВАЗ 2110 появился демпфер. Он прикреплен к ступице болтами.

Демпферный шкив коленвала Демпферный шкив коленвала Демпферный шкив коленвала Демпферный шкив коленвала

Назначение

Шкив коленвала предназначен для того, чтобы:

  • уменьшать амплитуду колебания коленвала, когда он резонирует. Собственно, для этой же цели народные умельцы делают облегченный коленчатый вал;
  • снижать шум от работы двигателя;
  • вращать механизмы, участвующие в работе двигателя. Совершается это с помощью шестерни и ременной передачи;
  • демпфер также передает импульсы, соответствующие числу оборотов коленвала на бортовой компьютер.

Возможные неисправности

Снятие, а в случае необходимости — замена шкива может потребоваться в таких случаях:

  1. Если провернулась ступица. Нужно сказать, что чаще всего это происходит из-за предыдущего неумелого ремонта. Дело в том, что у ВАЗ 2110 в посадочном месте для демпфера имеется фиксирующая втулка, запрессованная в шестерню. Она имеет свойство выпадать из шестерни, отчего ступица проворачивается;
  2. Из-под переднего сальника коленчатого вала «погнало» масло;
  3. Облегченный коленвал начал сильно резонировать;
  4. Шкив старого образца или демпфер болтается;
  5. Разбилось посадочное место демпфера. При такой поломке нужна замена, причем, желательно — вместе с шестерней коленчатого вала;
  6. Если необходимо снять коленвал — для ремонта, замены вкладышей, полуколец, его переделки в облегченный и т.п.

Демонтаж демпфера

На ВАЗ 2110 снятие демпфера производится в такой последовательности:

  1. Отсоединяем «массу» от АКБ;
  2. Снимаем вентилятор радиатора и гидромуфту;
  3. Ослабив болты, крепящие шкив вентилятора, снимаем ремень;
  4. Желательно снять радиатор, но если он не мешает, можно оставить, защитив его от повреждения со стороны подкапотного пространства листом фанеры или картона;
  5. Снимаем шкив с вентилятора радиатора;
  6. Получаем доступ к демпферу, отвинчиваем болты, демонтируем его;
  7. Снимая ступицу, необходимо зафиксировать ее от проворачивания (для чего существует специальный инструмент).

Далее действуем в зависимости от цели разбора. Если нужна только замена демпфера, производим ее и собираем все в обратной последовательности.

Следует знать, что замена вкладышей на ВАЗ 2110 может быть произведена как со снятием коленвала, так и без его демонтажа. Но для этого нужно специальное приспособление, к тому же, такую работу лучше поручить опытному мастеру – мотористу.

Если демонтаж коленвала произведен с целью замены вкладышей или полуколец, то продолжаем:

8. Снимаем облегченный или обычный коленчатый вал;9. Производим снятие полуколец;10. Оцениваем состояние вкладышей, и если им замена пока не нужна, то обязательно, снимая, производим маркировку каждого из них;11. Но, к сожалению, как бы бережно владелец не относился к своему ВАЗ 2110, рано или поздно для вкладышей приходит время физического износа – им нужна замена.

  • для ВАЗ 2110 выпускаются четыре ремонтных комплекта вкладышей. Покупать их нужно только комплектом, и только – в строгой последовательности размеров. Иногда, правда, возможны ситуации, когда приходится приобретать их «через размер» ;
  • таким образом, коленчатый вал служит только на протяжении четырех (а бывает – даже трех) капремонтов;
  • замена вкладышей не может происходить без шлифовки коленвала. Единственное исключение – если происходит его замена на новый. Заодно, опытный мастер может превратить коленчатый вал, в облегченный.

Но если замена шкива коленчатого вала – дело не такое уж сложное, по силам практически любому домашнему умельцу, то шлифовку, тюнинг коленвала следует поручать только опытным мотористам.

При обратной сборке учтите, что паз на ступице нужно непременно совместить с сегментной шпонкой. Кроме того, для болта, крепящего ступицу, нужен динамометрический ключ. Момент его затягивания должен составлять 400 Н/м.

Демонтаж «единого» шкива (старого образца)

Собственно, снятие и обратный монтаж шкива старого образца не имеет особых отличий, кроме того, что снимается он проще. Достаточно открутить всего один центральный болт и поддеть шкив двумя отвертками.

Описание и функции сальника коленвала

Чтобы силовой агрегат функционировал нормально, необходимо, чтобы он должным образом смазывался. Для этого и существует смазочная система, в которой движется масло под большим давлением. Оно смазывает все трущиеся поверхности ДВС, разбрызгиваясь под давлением. Также смазка может двигаться самотеком. Обычно в силовых установках используется смазочная система гибридного типа, когда одна половина масла разбрызгивается, а вторая идет самотеком.

Однако смазка не только снижает трение между поверхностями, но и убирает продукты износа, защищает элементы мотора от повреждений, не дает ему перегреваться

Теперь обратите внимание на коленвал, который выступает наружу из мотора. Для того чтобы предотвратить вытекание масла, отверстие, где он вращается, закрывается уплотнителем.. Его роль играет сальник коленвала

Используются 2 уплотнителя:

Его роль играет сальник коленвала. Используются 2 уплотнителя:

  • передний, он находится рядом со шкивом коленчатого вала;
  • задний, расположенный в области маховика.

Уплотнитель может быть силиконовый либо резиновый. Почему используются именно эти материалы? Они устойчивы к повышенным температурам, не боятся воздействия смазки.

А это значит, что уплотнитель не будет поврежден из-за того, что перегреется. Ведь когда мотор работает на высоких оборотах, он нагревается до максимальных температур. В результате размер деталей становится больше. Сальник сделан в виде кольца такого размера, чтобы идеально подходить к диаметру коленчатого вала.

Располагается он на блоке цилиндров ДВС там, где коленвал выступает наружу. При этом область выхода коленчатого вала на моторе может отличаться в зависимости от машины.

Например, если у вас отечественный автомобиль с задним приводом, в котором силовой агрегат располагается продольно и установлена цепь газораспределительного механизма, то уплотнитель будет находиться в щитке коленвала за опорным подшипником.

Когда машина с передним приводом, а двигатель размещен поперечно и используется ремень ГРМ, то уплотнитель будет находиться в блоке цилиндров. Это объясняется тем, что щитов коленчатого вала на подобных моторах нет.

Замена сальника коленвала Приоры

Для производства работ вам потребуется:

  • плоская отвертка;
  • набор головок и гаечных ключей;

«Важно! До начала проведения ремонта коробка и сцепление должны быть демонтированы. Кроме того, заранее отметьте расположение моховика относительно коленвала»

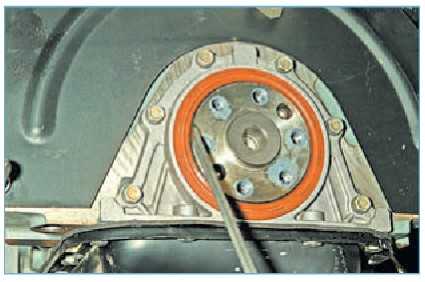

  1. При помощи головки или ключа открутите шесть болтов крепления моховика. Для того чтобы предотвратить вращение последнего, при помощи отвертки застопорите колесо маховика.

После того как болты извлечены, необходимо снять стопорную пластину и вытянуть маховик на себя.

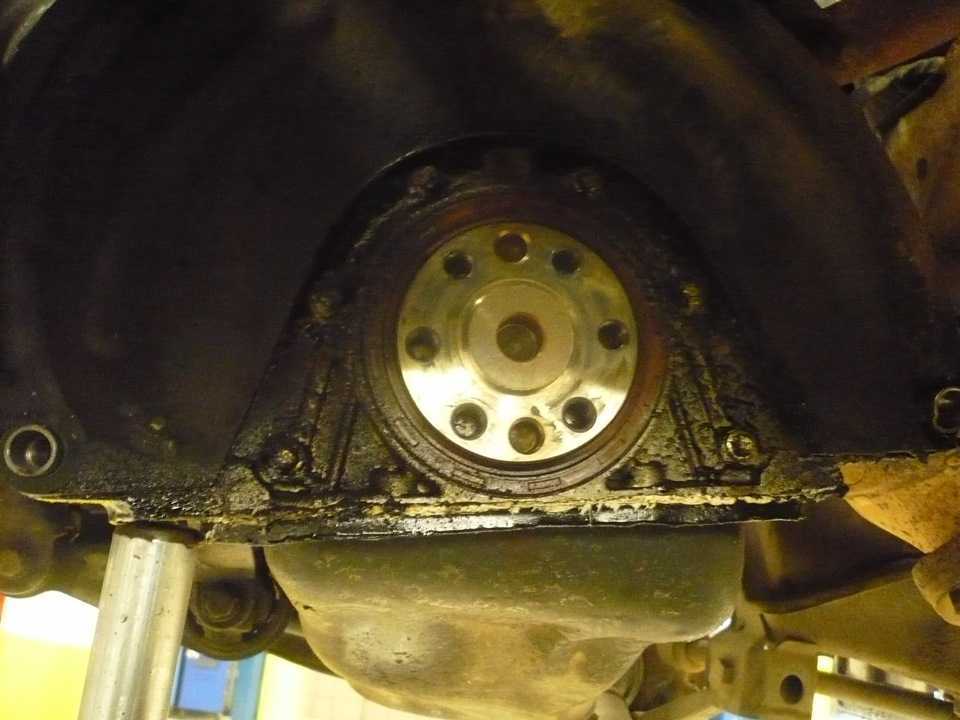

Произведите тщательный осмотр сальника на наличие нарушений герметичности, следов протекания масла.
После обнаружения признаков неисправностей, возьмите в руку отвертку и аккуратно подденьте уплотнительное кольцо со стороны металлической втулки. Вытяните изделие наружу

«Обратите внимание! Сразу после извлечения изделия, рекомендуется осмотреть, протестировать работу подшипника коленчатого вала. Если его вращение затруднено или он издает неприятные звуки, то желательно заменить и его».
Возьмите новый сальник коленвала (приора 16 клапанов) и смажьте рабочую поверхность детали при помощи моторного масла.
Расположите элемент смазанной кромкой внутрь (в блок цилиндров) и заправьте его максимально плотно к втулке коленчатого вала.
Для более плотного и герметичного соединения потребуется применить запрессовачное кольцо (оправку). Если таковой в наличии не имеется, отлично подойдет обычная накидная головка радиусом на несколько миллиметров меньше, нежели кольцо для уплотнения.
Установите все элементы в обратном порядке.

Если таковой в наличии не имеется, отлично подойдет обычная накидная головка радиусом на несколько миллиметров меньше, нежели кольцо для уплотнения.
Установите все элементы в обратном порядке.

Покупаем новое изделие

В процессе выбора особое внимание уделите упаковке, наличию голографических элементов на ней. Если вы уверены что в вашей Приоре сальник не менялся с завода, тогда возьмите старое изделие с собой в магазин и сравните маркировку, нанесенную на корпус оригинала с новой деталью. Если производитель одинаков, а внешний вид (нанесенные обозначения) различается, то это повод задуматься о подлинности авто товара

Если производитель одинаков, а внешний вид (нанесенные обозначения) различается, то это повод задуматься о подлинности авто товара.

Передний сальник коленчатого вала двигателя «Приора» прикрыт приводной шестерней и шкивом, как в принципе и на всех двигателях серии автомобилей российского производства с ведущим передним приводом. Но необходимо учитывать, что на моторах, оснащённых ЭСУД (Электронная система управления двигателем), шкив не только приводит в движение генератор, иногда ГУР (Гидроусилитель руля) или кондиционер, но и выполняет ещё одну из ведущих функций управления.

Процесс замены подробные инструкции

Мы разберем варианты с 8- и 16-клапанными моторами, которые присутствуют в моделях ВАЗ 2112 и 2110. Независимо от количества клапанов, для замены потребуется одинаковый набор инструментов. В список входят штатные инструменты, которые можно обнаружить в гараже практически каждого водителя.

Ремень ГРМ на ВАЗ 2110 16 клапанов

Помимо самого ремня ГРМ и ролика для ВАЗ 2110 или 2112, в работе понадобятся:

  • специальный ключ, регулирующий степень натяжения ролика;
  • накидной ключ на «17»;
  • ключ на «15»;
  • ключ на «10»;
  • монтажка, как альтернатива – мощная отвертка.

Замена на 8-клапанном двигателе

Замена ремня ГРМ ВАЗ 2110 8 клапанов проходит следующим образом:

  1. Первым делом обесточиваем АКБ – для этого необходимо достать минусовой провод;
  2. Откручиваем болты, которые держат защитный кожух ГРМ, а затем снимаем кожух;
  3. Со стороны пассажира необходимо демонтировать брызговик моторного отсека вместе с защитным элементом и правое колесо;
  4. Наша задача – добиться совпадения меток на крышке и, соотвественно, на шкиве, как это указано на всех схемах. Для этого нужно крутить деталь по часовой стрелке;
  5. Переходим к КПП и снимаем с неё заглушку;
  6. Нам необходимо проверить совпадение меток в этом отверстии;
  7. Блокируем маховик – для этого можно воспользоваться монтажкой или мощной отверткой;
  8. Теперь можно снять шкив генератора ГРМ;
  9. Мы добрались до гайки, которая держит ролик ГРМ – её необходимо ослабить, но не открутить;
  10. Вот мы и добрались до нужного элемента ГРМ ВАЗ 2110 или 2112. Теперь его можно снять. Все детали, которые он закрывал, необходимо прочистить моющим средством. После удаления грязи область нужно протереть чистой ветошью;
  11. Далее происходит установка нового ремня ГРМ и ролика-натяжителя – соблюдайте направление, указанное на стрелка. Иногда бывает, что производитель не указывает стрелки, в таком случае, нужно поставить элемент так, чтобы надпись читалась слева направо;
  12. Для натяжения необходимо против часовой стрелки провернуть ролик
  13. Следующий шаг – это тестирование ремня ГРМ и его натяжения. Проверять элемент нужно при холодном моторе, при этом температура в гараже или боксе должна быть в пределах +15-+30С. Запускаем двигатель и выполняем осмотр ремня ГРМ.

Если нет лишних звуков, вибрации, то все элементы можно устанавливать обратно — это колесо, кожух и брызговик.

Замена на 16-клапанном двигателе

Несмотря на то, что клапанов здесь больше, замена ремня ГРМ не сложнее, чем на варианте, где 8 клапанов. Итак,замена ремня ГРМ ВАЗ 2110 16 клапанов выполняется следующим образом:

  1. Как и в случае с ВАЗ 2110 или 2112, где 8 клапанов, нам нужно демонтировать защиту ремня. Держат её 6 болтов.
  2. Далее нужно убрать с датчика коленвала фишку – откручиваем крепление и достаем сам датчик. Для наглядности можно изучить фото.
  3. Если вы самостоятельно проводите демонтаж механизма газораспределения, то вы наверняка заметили отсутствие одного зубчика. Сделано это для того, чтобы датчик мог самостоятельно отыскать мертвую точку. Также при помощи этой особенности можно заблокировать коленчатый вал.
  4. Выполнить блокировку можно тогда, когда в отверстие под датчик будет помещена трубка подходящего размера. Теперь шкив заблокирован, как результат, его можно благополучно демонтировать.
  5. Далее схема работы практически не отличается от снятия 8-клапанного распределительного механизма своими руками – ослабляем крепление ролика и достаем неисправный или изношенный ремень.
  6. Поставить новый элемент можно двумя способами: снять натяжной ролик и затем установить ремень вместе с ним или сделать при помощи прокручивания распредвала.
  7. Когда новый элемент установлен, можно возвращать все в изначальное положение. Начать стоит с крепления шкива – закручиваем болт и совмещаем шестерню – в этом помогут метки на масляном насосе. Если они отсутствуют, то можно сделать метку самостоятельно.
  8. Совмещать детали нужно аккуратно, так как шестерня распределительного механизма не должна сбиться.
  9. Используя специальный ключ, мы должны натянуть ремень. Такой ключ есть не у каждого, но в качестве альтернативы всегда можно взять мощную отвертку и два гвоздя. Также стоит помнить гайке, которую необходимо крепко затянуть.
  10. Проверяем натяжку, резина должна отходить от шестерней, но при этом не должно быть складок.
  11. Осталось провернуть каленвал 2 раза и убедиться, что метки остались на том же месте – работа завершена

Проверяйте механизм распределения газов каждые 10 тысяч километров, и тогда вам не придется тратиться на дорогостоящий ремонт.

Пошаговая инструкция по замене переднего сальника коленвала

Замена переднего сальника коленвала на Лада Приора 16 клапанов может быть сложной процедурой, но с правильной инструкцией вы сможете выполнить ее самостоятельно. В этой пошаговой инструкции вы найдете все необходимые шаги для замены переднего сальника коленвала.

Шаг 1: Подготовка

Перед началом замены переднего сальника коленвала обязательно следует подготовиться и собрать все необходимые инструменты. Вам понадобятся следующие инструменты:

1. Гаечный ключ
2. Монтажная лопатка
3. Специальный инструмент для снятия сальника коленвала
4. Новый передний сальник коленвала

Также перед началом работы необходимо убедиться, что автомобиль находится на ровной поверхности и поршень двигателя находится в нижней позиции.

Шаг 2: Снятие старого сальника

Для снятия старого переднего сальника коленвала необходимо выполнить следующие действия:

  1. Снять все гайки крепления шкива коленвала.
  2. Снять шкив коленвала с помощью специального инструмента.
  3. Снять защитную крышку, закрывающую старый сальник.
  4. С помощью монтажной лопатки удалить старый сальник, аккуратно проталкивая его из-под крышки коленвала.

Шаг 3: Установка нового сальника

После снятия старого сальника необходимо установить новый. Для этого следует выполнить следующие действия:

  1. Нанести небольшое количество смазки на новый сальник.
  2. Установить новый сальник в отверстие крышки коленвала.
  3. Аккуратно установить крышку на место и закрепить ее гаечными ключами.

Шаг 4: Установка шкива коленвала

После установки нового сальника необходимо установить шкив коленвала на свое место. Для этого следует выполнить следующие действия:

  1. Установить шкив коленвала на коленвал и закрепить его гайками.
  2. Затянуть гайки крепления шкива с помощью гаечного ключа.

После завершения установки нового переднего сальника коленвала рекомендуется провести тестирование и проверить, нет ли утечек масла. Если все сделано правильно, то передний сальник коленвала должен быть заменен успешно и автомобиль готов к эксплуатации.

Причины замены сальника коленвала

В конструкции ДВС предусмотрено 2 уплотнительных кольца по обеим сторонам коленвала. Они предотвращают утечку масла из картера во время работы мотора. На автомобилях семейства ВАЗ-2114 и 2115 установлен одинаковый двигатель ВАЗ-2111. Сами уплотнители расположены под защитной крышкой ремня ГРМ и в картере сцепления со стороны КПП.

Расположение сальника коленвала

Причиной нарушения герметичности может стать неисправность системы вентиляции картера. Такое часто случается из-за забитых шлангов. В этом случае избыточное давление приводит к просачиванию моторного масла через сальник, особенно если он уже старый.

Утечка масла через сальник

Частыми причинами износа являются:

  • низкое качество материала уплотнительного кольца;
  • неправильная установка сальника в посадочное место;
  • повреждение трущейся поверхности из-за механических задиров вала;
  • естественное старение и потеря эластичности из-за большого срока эксплуатации.

Сильная течь со стороны заднего сальника заметна по пробуксовке сцепления в момент начала движения и при переключении передач.

Понравилась статья? Поделиться с друзьями:
Автоэксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
