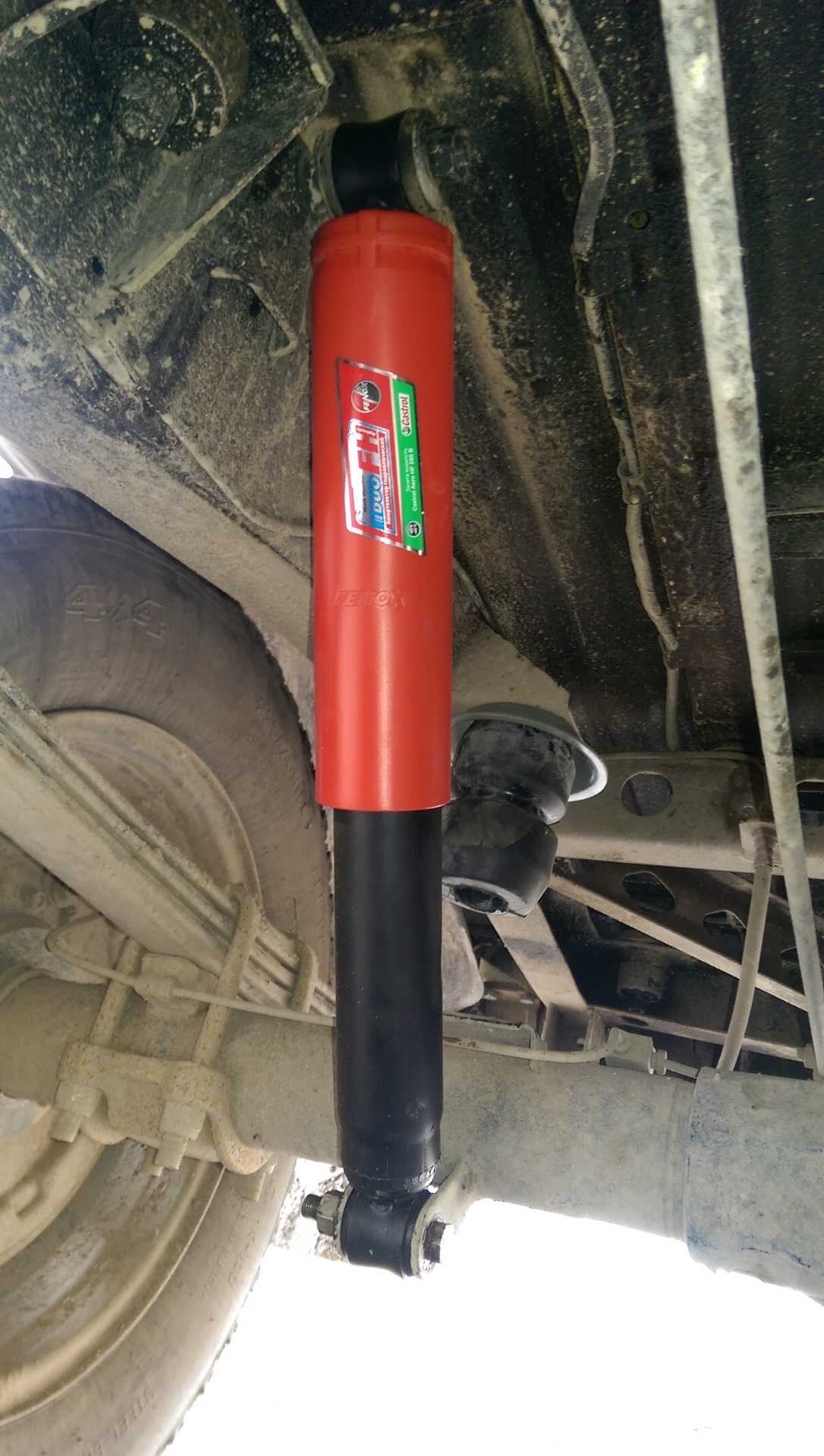

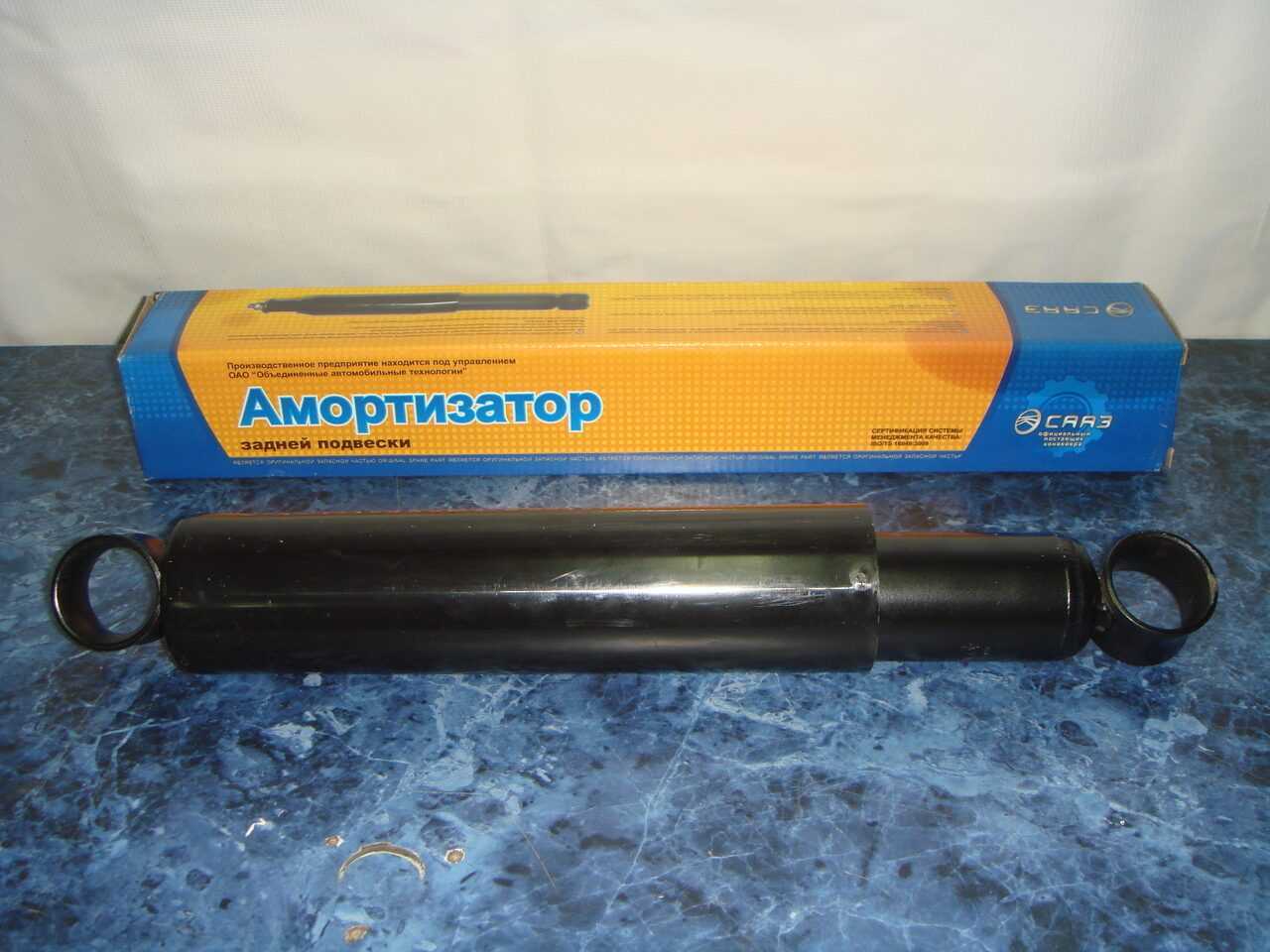

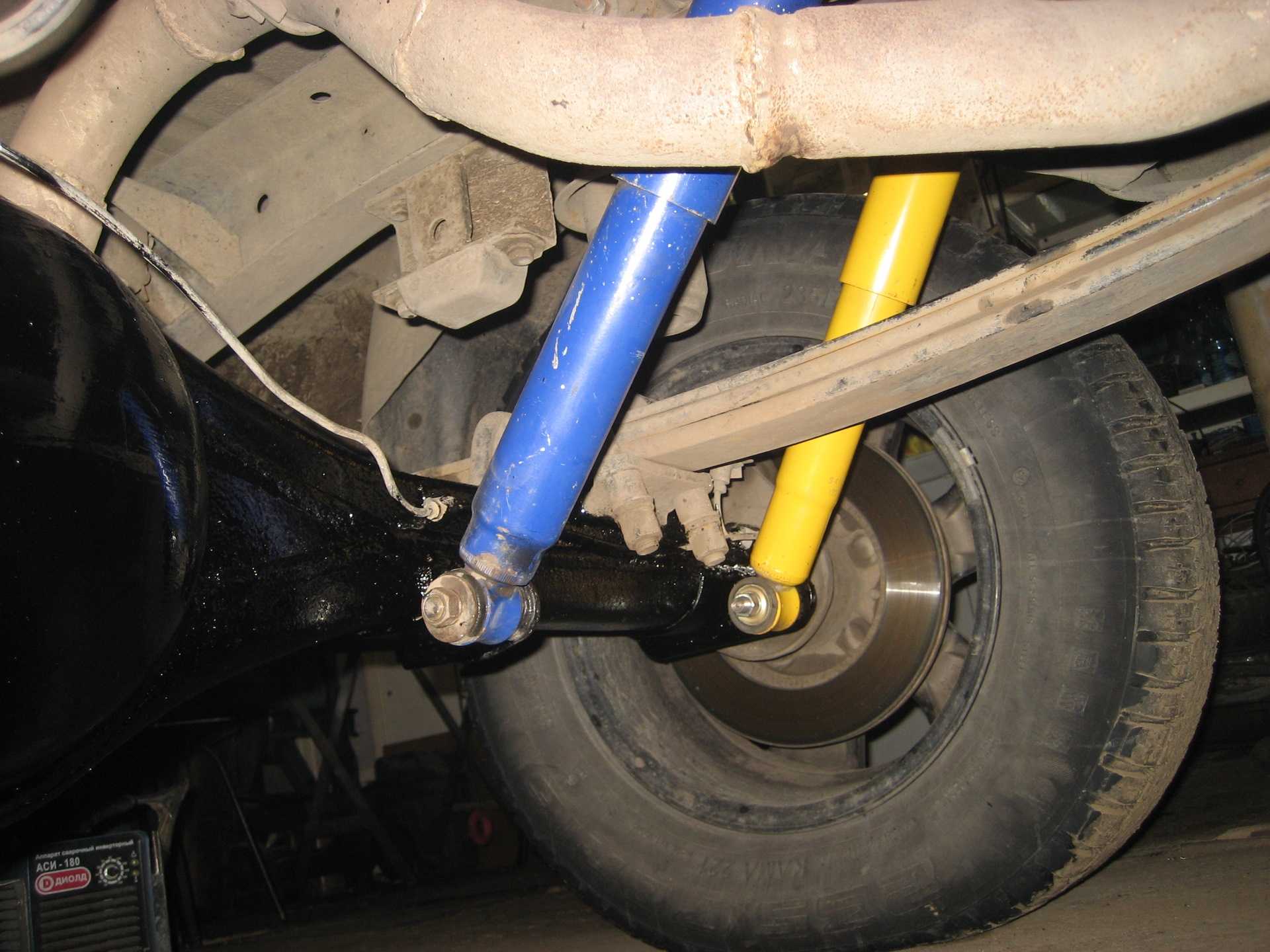

Амортизаторы на "газель": какие выбрать, как установить

Замена колеса, используя домкрат.

При необходимости замены колеса в дороге, при проколе, необходимо съехать на обочину.
Остановите автомобиль на ровном месте с твердым грунтом.
Остановите двигатель и включите аварийную сигнализацию, установите знак аварийной остановки (за30 метроввне населенных пунктов и за15 метровв населенных пунктах).
Надежно зафиксируйте стояночный тормоз и переведите селектор АКПП в положение «Р». На моделях с МКПП включите первую или заднюю передачу.

Примечание: если необходимо, выполните блокировку колеса, по диагонали противоположного тому, замена которого будет производиться, см. рисунок выше.

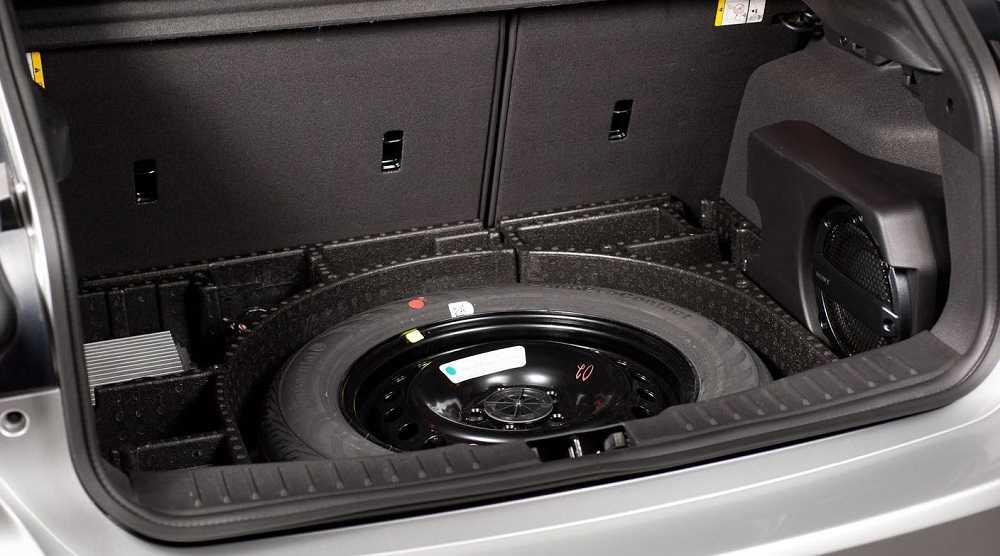

Снимите запасное колесо по следующей инструкции: а) Поднимите коврик багажного отделения. б) Отверните фиксатор и снимите запасное колесо.

Снятие запаски honda civic ferio

Замените колесо:

а) Отверните на один оборот гайки крепления заменяемого колеса, до поддомкрачивания автомобиля.

б) установите домкрат и выполните поддомкрачивание.

Срываем болты

Поддомкрачиваем автомобиль после срыва болтов

Примечание:

I)Убедитесь, что домкрат правильно установлен. Подъем автомобиля с помощью неправильно расположенного домкарта может привести к повреждению автомобиля или же к его соскальзыванию с домкрата.

II) Используйте домкрат только для поднятия автомобиля во время замены колеса. Не поднимайте автомобиль если кто-либо находится внутри.

в) Вращая рукоятку домкрата. Поднимите автомобиль.

Снятие колеса седан, хэтчбек

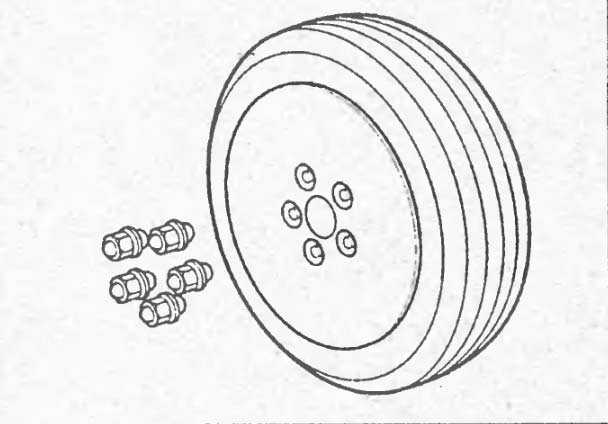

г) Отверните гайки крепления колеса, снимите декоративный колпак(если он установлен) и колесо.

снятие колеса хэтчбек 3-х дверный

Примечание: поднимайте автомобиль только на высоту, достаточную для снятия или замены колеса.

д) Перед установкой колеса удалите ржавчину с монтажной поверхности с помощью проволочной щетки или подобного инструмента. Установка колеса без хорошего контакта металл-к-металлу на монтажной поверхности может привести к ослаблению гаек колеса и даже вызвать отсоединение колеса во время движения. Поэтому проверяйте надежность крепления гаек.

е) Установите запасное колесо, декоративный колпак ( если установлен) и затяните гайки крепления «от руки».

затяжка болтов от руки

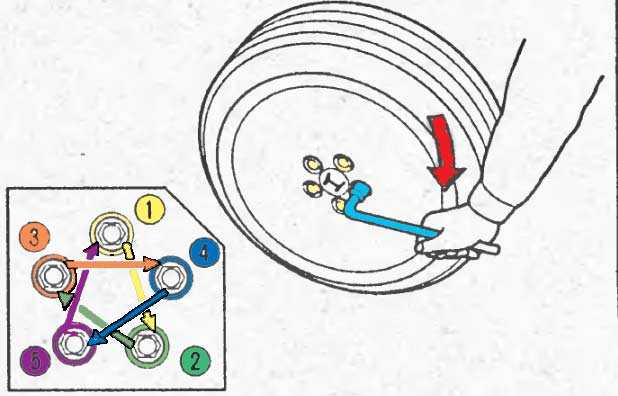

ж) Опустите автомобиль и затяните гайки крепления колеса в последовательности, показанной на рисунке. При затяжке гаек не используйте удлинитель ключа и не нажимайте на него ногой, ключ рассчитан на затягивание руками.

Последовательность затяжки болтов сдеан, 5ти дверный хэтчбек

Последовательность затяжки болтов, 3х дверный хэтчбек

Момент затяжки …………. 98 — 118 Н*м;

Проверьте давление воздуха в установленной шине.

Примечание: не забудьте установить на место колпачок вентиля шины, так как грязь и влага могут попасть в вентиль, что приведет к утечке воздуха.

Перед началом движения убедитесь, что все инструменты, домкрат и проколотое колесо надежно установлены в местах их хранения для уменьшения возможности травм во время столкновения или внезапного торможения

Замена переднего подшипника

Покажем замену подшипника со снятием амортизационной стойки
в сборе с кулаком. Не разъединяем стойку с кулаком, чтобы не нарушить
развал-схождение. Это просьба хозяина автомобиля, хотя удобнее было бы заменить
подшипник со снятым кулаком.
Установите упор под колесо и ослабьте гайку ступицы. Гайка
под головку на тридцать.

Ослабьте колесные болты, поддомкратьте и снимите его. После
снятия колеса установите подставку под порог и опустите на нее автомобиль с
домкрата.
Нанесите проникающую смазку и открутите два болта крепления
скобы суппорта. Болты под ключ на девятнадцать.

Снимите суппорт и уложите так, чтобы он не висел на шланге.

Извлеките шплинт с гайки крепежа рулевого наконечника.
Сделать это лучше всего с помощью плоскогубцев.

Нанесите проникающую смазку и открутите гайку крепления
наконечника. Гайка под головку на пятнадцать.
С помощью съемника выдавите палец наконечника из проушины.

Сбрызните проникающей смазкой и открутите два болта
крепления шаровой к поворотному кулаку. Болты под головку на девятнадцать.

Отведите кулак в сторону и достаньте приводной вал.

Открутите три болта крепления верхней опоры и снимите
амортизатор вместе с кулаком.

Выкрутите две шпильки и снимите тормозной диск. Грани на
шпильках под головку на девять.

С помощью надставки выбейте ступицу.

Щипцами снимите стопорные кольца сверху и снизу.

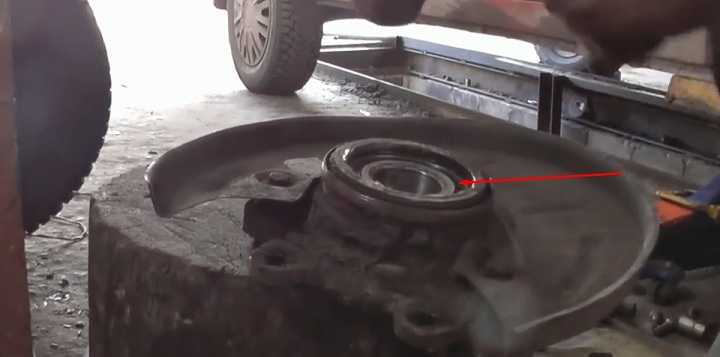

С помощью надставки по размеру выбейте подшипник из кулака.

Шлицевой отверткой очистите канавки под стопорные кольца, а
также протрите посадочное место под подшипник.
Установите верхнее стопорное кольцо в посадочное место.

Смажьте посадочное место и саму внешнюю обойму подшипника.
От руки установите подшипник и слегка направьте молотком в
посадочное место, чтобы он встал без перекоса. Бить можно только по внешней
обойме подшипника.

Возьмите старый подшипник и обработайте внешнюю обойму на
точиле.
Поставьте старый подшипник поверх нового как надставку и
забейте подшипник в посадочное место. Обточить внешнюю обойму старого
подшипника нужно для того, чтобы его не закусило в посадочном месте.

Установите нижнее стопорное кольцо.
Зажмите ступицу в тиски и аккуратно подрежьте внешнюю обойму
подшипника. После того как подрезали, зубилом перерубите ее и снимите.

Смажьте посадочные места на ступице и подшипнике.
Установите ступицу как показано ниже и через надставку
напрессуйте ее в подшипник

Обратите внимание, надставка должна упираться во
внутреннюю обойму подшипника

Далее произведите обратную сборку. Не забывайте использовать
новую ступичную гайку и после затяжки закернить ее.

Момент затяжки ступичной гайки 230 Нм.

Наглядно процедура замены переднего ступичного подшипника ВАЗ
2108, 2109, 21099 в этом видео:

18.4 Замена задних тормозных колодок

Заменять задние тормозные колодки удобнее на смотровой канаве или подъемнике, но можно и на ровной площадке.

Снимаем заднее колесо и в салоне ослабляем трос привода стояночной тормозной системы (см. «Регулировка и снятие узлов стояночной тормозной системы» ).

Если тормозной барабан имеет буртик, возникший в результате износа его рабочей части, колодки необходимо свести. Для этого вворачиваем в диаметрально расположенные отверстия фланца полуоси два болта крепления колеса. Проворачиваем барабан до совпадения его отверстия с отверстием в передней тормозной колодке и вставляем в них стержень подходящего диаметра.

Нельзя проворачивать барабан за направляющие шпильки для установки колеса во избежание их поломки.

Вставив монтажную лопатку между болтами.

. с усилием проворачиваем барабан назад, сдвигая верхний конец передней колодки внутрь колесного цилиндра.

Совмещаем отверстие в барабане с гайкой крепления разжимного рычага стояночного тормоза к задней колодке.

Надев на гайку головку «на 13» с удлинителем или подходящую трубку, проворачиваем барабан монтажной лопаткой за болты вперед и сдвигаем внутрь колесного цилиндра верхний конец задней колодки.

Тормозной барабан крепится к фланцу полуоси шпильками, служащими одновременно и направляющими для установки колеса. Шпильки перед отворачиванием желательно обстучать молотком.

Накидным ключом «на 12» отворачиваем две шпильки крепления тормозного барабана. Лучше использовать шестигранный накидной ключ или высокую головку.

Снятые шпильки вворачиваем в два резьбовых отверстия барабана. При заворачивании шпильки будут упираться во фланец полуоси и сдвигать барабан.

Снимаем тормозной барабан.

Поддев отверткой, отсоединяем от колодки конец верхней стяжной пружины.

Также поддев отверткой, отсоединяем от холодки конец пружины распорной планки.

. и снимаем пружину.

Выводим переднюю тормозную колодку из-под прижимной пружины.

. и отсоединяем нижнюю стяжную пружину колодок.

Снимаем распорную планку.

Снимаем заднюю колодку.

. и отсоединяем от разжимного рычага наконечник троса стояночного тормоза.

Если прижимные пружины колодок нуждаются в замене (потеряли упругость).

. поддев отверткой, выводим их из отверстий тормозного щита.

Отсоединяем от задней колодки разжимной рычаг приаода стояночного тормоза. Для этого.

. накидным ключом «на 13» отворачиваем гайку крепления разжимного рычага, удерживая специальный болт от проворачивания ключом «на 17».

Снимаем пружинную шайбу, втулку, разжимной рычаг, шайбу и вынимаем болт из отверстия в колодке.

Детали крепления разжимного рычага, расположенные в последовательности их сборки.

Перед установкой новых колодок утапливаем поршни на одинаковую глубину внутрь колесного цилиндра.

. аккуратно нанося удары молотком по поршням через выколотку из мягкого металла.

Собираем заднюю колодку с разжимным рычагом привода стояночного тормоза. Фиксируем наконечник троса стояночного тормоза в разжимном рычаге и вводим колодку под прижимную пружину. Устанавливаем распорную планку, соединяем нижние концы колодок нижней стяжной пружиной и вводим переднюю колодку под прижимную пружину. Зацепляем короткий конец верхней стяжной пружины за овальное отверстие в верхней части задней колодки.

Тонкой прочной отверткой подцепляем пружину за длинный конец и вводим его в верхнее треугольное отверстие передней колодки.

Пружину распорной планки устанавливаем, зацепив ее короткий конец за отверстие в распорной планке, а длинный вводим тонкой отверткой в нижнее треугольное отверстие передней колодки.

После установки новых тормозных колодок необходимо отрегулировать стояночную тормозную систему (см. «Регулировка и снятие узлов стояночной тормозной системы» ).

Окончательная сборка

Для сборки выполните такие действия:

Установите ступицу на оси.
Наденьте шайбу и закрутите гайку от руки.
Установите тормозной барабан и закрутите шпильки.
Поставьте колесо и опустите автомобиль.
Произведите затяжку всех резьбовых соединений.
Накерните гайку на ступице.

Сборка всего узла происходит в обратном порядке. Ступичную гайку необходимо затягивать с моментом около 200 Н*м.

Ни одно событие, происходящее в автомобильном мире, не остается без внимания Женевского автосалона. Так произошло и в 1989 году, когда Франко Сбарро впервые представил публике колеса без спиц. Но это изобретение осталось непризнанным, поэтому ступица по сей день считается неотъемлемой частью колеса.

Диагностика стука, возникающего в передней подвеске автомобиля ВАЗ 2112

В автомобиле ВАЗ 2112 установлена телескопическая, независимая передняя подвеска с цилиндрическими винтовыми пружинами(см. Замена передних пружин ваз 2110 делаем своими силами), с гидравлическими амортизаторами на стойках. Для того, чтобы определить если ли на ВАЗ 2112 стук в передней подвеске необходимо выполнить такие работы:

Сделать выезд на автомобиле, который даст возможность выявить наличие дефекта и определить режим его проявления.
Определить момент затяжки гаек, которые фиксируют: верхнюю опору стойки к кузову, верхнюю опору стойки к ее штоку.
Сделать выезд на авто.
Если дефект не устранен нужно, проконтролировать люфт шаровой опоры на передней подвески.
При необходимости контролируется регулировка зазора между рейкой рулевого механизма и упором.
Снова выезд на машине.
Дефект не устранен, поэтому проверяется люфт подшипника, который расположен в верхней опоре и в самом подшипнике этой опоры стойки.
При выявлении отклонений выполняется замена переднего подшипника ступицы ВАЗ 2112 или другой поврежденной детали.
Контрольный выезд на авто, стук остался.
Меняется телескопическая стойка. В зависимости от неисправностей левая или правая.
После проведения всех операций на ВАЗ 2112 стук в передней подвески будет устранен, что проверяется при поездке на автомобиле.

Как заменить подшипник передней ступицы на автомобиле ВАЗ 2112

Установленному в ступице шариковому двухрядному подшипнику во время эксплуатации регулировка или смазка не требуется. Выпрессовка ступицы приводит к разрушению подшипника, поэтому только при замене подшипника можно выпрессовать из поворотного кулака ступицу.

Совет: при запрессовке подшипника ступицы нужно брать оправку из набора соответствующего размера. При их отсутствии можно использовать кольца старого подшипника.

Итак:

На ВАЗ 2112 замена подшипника передней ступицы начинается со снятия защитного колпака.
Раскернивается гайка ступицы. Ослабляется гайка ступицы и затяжка болтов, фиксирующих на автомобиле колесо.

Совет: Затяжка гайки осуществляется большим моментом, поэтому лучше использовать рычаг при ее откручивании, например, кусок трубы.

Снимаются колесо, тормозной диск.
Ослабляется затяжка гаек, удерживающих болты крепления к стойке поворотного кулака.
Откручиваются два болта, которыми фиксируется шаровая опора к поворотному кулаку.
Отворачиваются гайки и вынимаются болты, удерживающие поворотный кулак стойки.
Откручивается гайка ступицы и снимается упорная шайба.
Поворотный кулак выводится из кронштейна стойки, как показано на фото.

Вытаскивается кулак из кронштейна стойки

Выколоткой выпрессовывается ступица, расположенная во внутреннем кольце подшипника.

Совет: Съемником спрессовывается оставшаяся на подшипнике наружная часть кольца, расположенного внутри. Две специальные выемки на ступице служат для удобства демонтажа.

С поворотного кулака с обеих сторон снимаются стопорные кольца.
Из поворотного кулака выпрессовывается подшипник, для чего нужно использовать оправку.
Устанавливается наружное стопорное кольцо.

Установка наружного стопорного кольца

Замена переднего ступичного подшипника ВАЗ 2112 выполняется запрессовкой прессом или в тисках при помощи оправки нового подшипника

Операцию нужно проводить очень осторожно, иначе подшипник может разрушиться. Устанавливается внутреннее стопорное кольцо

Запрессовывается ступица во внутреннее кольцо подшипника

Запрессовывается ступица во внутреннее кольцо подшипника.

Замена переднего ступичного подшипника на ВАЗ 2112

Поворотный кулак монтируется обратно его снятию.

Совет: При сборке узла нужно брать новую гайку ступицы .

Затягивается и контрится в двух местах гайка ступицы, закручиваются болты крепления колеса.
Устанавливается защитный колпак.

Как правильно выполняется замена передних ступичных подшипников на ВАЗ 2112, можно посмотреть на видео. Своевременная замена подшипника передней ступицы ВАЗ 2112 увеличит надежность эксплуатации автомобиля и период между капитальными ремонтами передней подвески, уменьшится цена проведения ремонтных работ.

Схема перестановки колес

На выбор предпочтительной схемы перестановки колес влияет рисунок протектора (шины с направленным рисунком протектора), наличие запаски в багажнике и тип привода автомобиля.

Для заднеприводных машин

Если всё делается в автосервисе, автомобиль целиком вывешивается на подъемнике, и запасное колесо не потребуется. При использовании домкрата понадобится запаска, чтобы удерживать автомобиль в устойчивом положении.

После снятия левого заднего колеса, на его место временно устанавливается запаска. Далее последовательно меняются переднее левое, заднее правое и переднее правое колесо. После окончания работы запасное колесо устанавливается на место — в багажник.

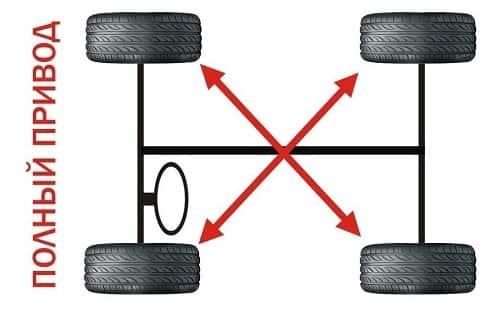

Для полноприводных машин

Порядок действий для полноприводных машин аналогичный. Но есть и такой вариант – ставить запаску и постепенно изнашивать ее одновременно с четырьмя другими колесами. Он больше подходит для случаев, когда нет возможности купить новый комплект, или когда просто жалко денег.

Для переднеприводных машин

Здесь покрышки менять местами рекомендуется на выбор одним из двух возможных вариантов:

По круговой перекрестной системе.
По перекрестной схеме.

Небольшое дополнение

Если нужно покрышки поменять местами, важно запомнить: монтаж и демонтаж шин необходимо доверять специалистам, имеющим соответствующее оборудование. Данную процедуру выполнять самостоятельно не следует, т.к

высок риск повреждения покрышки и колесного диска.

Новенький комплект шин моет прожить от 80 тысяч километров пробега и более, правда, это касается идеальных рабочих и дорожных условий. Но некоторые из этих условий мы можем создавать сами. Всего пара простых правил, и срок службы покрышек может быть легко продлён на 30-40 тысяч километров пробега.

Перестановка шин местами

Снятие и замена ступичного подшипника на ВАЗ 2109

Занятие не из легких, если у вас нет съемника. Времени потратите очень много, да и навредить можно неслабо. Съемником работать достаточно просто – установили его и, зажав в тисках ступицу, постепенно крутите болт ключом.

Гораздо сложнее без него – необходима проставка, которая устанавливается на обойму. И, размахиваясь хорошим молотком, наносите удары по проставке. Долго и нудно, но сделать можно. Только не забудьте извлечь стопорное колечко из паза, иначе проблем не миновать.

На втором этапе – установка нового элемента. Если уж прямо, то тут лучше использовать съемник, так как запрессовка при помощи молотка – это чересчур варварский метод. Можно немного нагреть ступицу (только не сильно, так как в конструкции подшипника присутствуют резиновые элементы).

А сам подшипник задолго до начала ремонта положить в морозильную камеру. Простая физика, ничего более – ступица расширяется, а подшипник сужается. В итоге установка облегчается в разы. После запрессовки вам остается только установить на место стопорное кольцо и приступить к сборке всего узла.

Аналогично выполняется и ремонт на второй полуоси автомобиля. На этом замена заднего подшипника ВАЗ 2109 может считаться завершенной, а гул и шум пропадут. А напоследок небольшое видео о проведении работ на переднеприводных автомобилях:

Замена сайлентблоков задней балки ВАЗ 2108

Для начала поставьте машину на домкрат и снимите колесо с нужной стороны, используя баллонный ключ.
Далее возьмите ключи на 19 и отверните гайки на болтах, крепящих кронштейн и заднюю балку.
Затем надо снять крепежную скобу (она будет слева) и отсоединить тягу регулятора давления в тормозной системе.
Теперь можно вытащить сам болт и отвести проушину задней балки книзу. Имейте ввиду, ее надо фиксировать в таком положении. Идеальный вариант для этого – небольшой деревянный брусок, который надо поместить в пространство между балкой и кузовом.
Вооружитесь молотком и выколоткой, после чего выбейте старый сайлент-блок.
Возьмите новую деталь и приспособление для ее запрессовки, щедро обмажьте посадочное место и сам сайлент-блок мыльным раствором (он сыграет роль смазки) и установите его.
Возьмите еще один домкрат, уберите брусок и поднимите балку до нужного уровня, после чего вставьте болт и наживите гайку, но не затягивайте ее. Крепежную скобу и тягу установите на место.

Поставьте колесо, снимите авто с домкрата. Открыв багажник, сядьте в проем и попробуйте покачать машину вверх-вниз с большой амплитудой, чтобы сайлент-блок зашел в свое место полностью. Вот теперь гайки крепежных болтов можно затянуть полностью.

Проверка и настройка новых амортизаторов Газель Некст

После установки новых передних амортизаторов на Газель Некст, необходимо выполнить проверку и настройку, чтобы обеспечить оптимальную работу системы подвески. Вот шаги, которые нужно выполнить:

Визуальная проверка

Прежде всего, необходимо внимательно осмотреть установленные новые амортизаторы. Убедитесь, что все детали находятся на своих местах, не имеют видимых повреждений или трещин. Также убедитесь, что все крепления и болты надежно закреплены.

Проверка хода амортизаторов

Для того чтобы проверить правильность работы новых амортизаторов, необходимо протестировать их ход. Для этого, с помощью руки или специального инструмента, нажмите на переднию часть Газели, чтобы вызвать сжатие амортизаторов. Затем отпустите их и проверьте, что они возвращаются в исходное положение плавно и без препятствий.

Регулировка жесткости амортизаторов

Новые амортизаторы могут иметь регулировку жесткости. Это позволяет настроить подвеску в соответствии с индивидуальными требованиями и условиями эксплуатации Газели. Если возможно, сделайте настройку жесткости амортизаторов в соответствии с рекомендациями производителя или обратитесь к специалистам.

Проверка высоты и уровня Газели

После установки новых амортизаторов, проверьте высоту подвески и уровень Газели. Часто изменение амортизаторов может привести к изменению высоты автомобиля. Убедитесь, что Газель находится на нужном уровне и дорожный просвет остается в пределах допустимого диапазона.

Тест-драйв

Окончательным шагом будет тест-драйв автомобиля, чтобы оценить работу новых амортизаторов на практике

Во время теста уделите внимание плавности хода, отсутствию стуков и шумов, а также способности амортизаторов поглощать неровности дороги. Если заметны проблемы или неудовлетворительная работа подвески, необходимо обратиться к специалистам для дальнейшей настройки или ремонта

Правильная проверка и настройка новых передних амортизаторов Газель Некст обеспечит комфортное и безопасное вождение автомобиля, а также продлит срок службы системы подвески.

Когда рекомендуется перестановка колёс

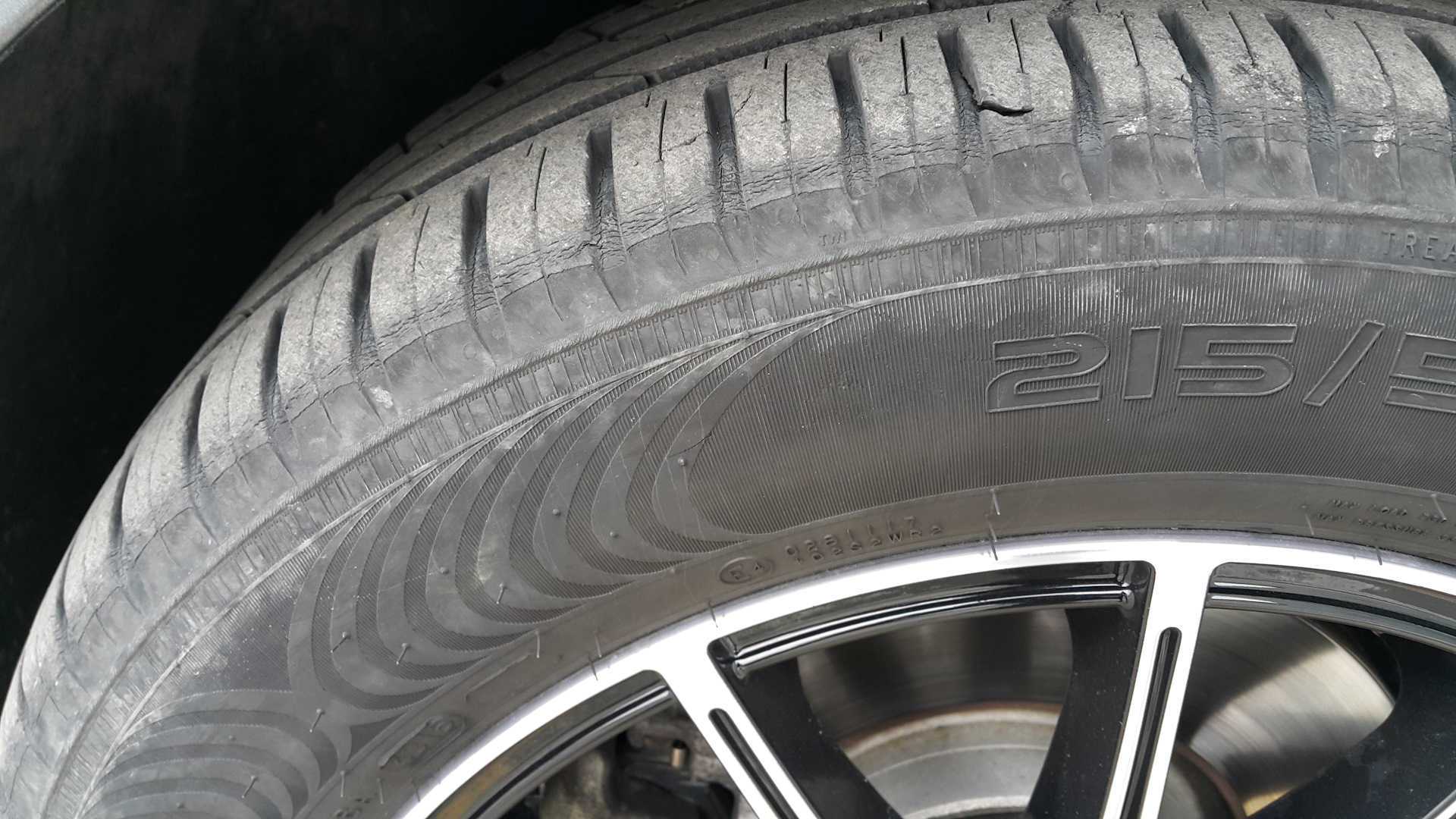

Большинство автомобильных инструкций, которые разрабатывались для шинной отрасли, рекомендуют периодически устраивать ротацию автомобильных колёс. Это полезно для того, чтобы шина изнашивалась равномерно, с учётом таких критериев, как поперечный и продольный износ. Рекомендуется делать это каждые 5-7 тысяч пройденных километров. Если износ с какой-либо стороны происходит быстрее, значит, нужно отбалансировать покрышки и менять местами с большей частотой.

В любом случае эксперты рекомендуют проводить периодическую ротацию покрышек местами. Благодаря этому возрастает управляемость и показатель тягового усилия. Самое главное, что так удаётся добиться равномерного износа. Есть категория водителей, которые используют поднятие машины на подъёмнике, чтобы рассмотреть, насколько целесообразна ротация покрышек. Можно измерить глубину протектора специальным оборудованием, а заодно извлечь камни и посторонние предметы из него.

Предпочтительно, когда каждая из покрышек изнашивается одинаково вместе с другими. При этом на разном приводе шины выполняют несколько различные задачи. Одинаковый равномерный износ повышает безопасность для водителя и всех находящихся в салоне. Каждое из колёс будет оперативно реагировать повороты рулём, сохранится хорошее сцепление резины и дорожного покрытия в поворотах.

Многие автолюбители делают ротацию одновременно с процедурой сезонной смены покрышек. Это убережёт от дополнительных затрат на шиномонтаже, и всегда есть возможность лишний раз проверить состояние скатов. Определённую роль играют сами производители автомобильной резины. Многие из них устанавливают гарантию на свою продукцию с обязательным условием периодического чередования местами. Если с покрышкой что-либо случится, то производитель может использовать этот факт для отказа в гарантийной замене. То есть производить ремонт придётся полностью за свои средства.

Схемы перестановки колёс

Существует несколько способов (схем), как можно менять колёса на машине, чтобы продлить их эксплуатационный ресурс. Выглядят они по-разному, в зависимости от того, каким приводом оборудовано транспортное средство. Один из наиболее распространённых вариантов выглядит так: передняя левая шина полностью меняется местами с задней правой. Другая пара по диагонали таким же образом. Схема подходит для машин как с задним, так и с передним приводом.
