Замена прокладки выпускного коллектора своими руками

Замена прокладки впускного коллектора ВАЗ-2114 инжектор: видео

Замена прокладки впускного коллектора на автомобиле ВАЗ-2114, так как и замена прокладки выпускного коллектора, весьма сложная процедура и требует определенных знаний и опыта. Конечно, придётся сделать колоссальный объём работы и потратить весьма много времени, но это позволит сэкономить 4-5 тыс. рублей на замене в автосервисе.

ниже расскажет о замене ресивера и коллектора. В процессе замены меняют и прокладку впускного коллектора:

материал расскажет, как правильно заменить прокладку впускного коллектора, а также поведает о некоторых тонкостях и нюансах процесса.

Процесс замены прокладки

Схема конструкции впускного и выпускного коллекторов

Поскольку прокладка расположена на шпильках коллектора, то для её замены придется узел демонтировать полностью. Конечно, эта операция займет много времени и сил.

Перед тем, как автолюбитель перейдёт непосредственно к процессу выполнения замены, необходимо собрать инструментарий, который понадобится. Итак, инструменты, без которых замену произвести невозможно: трещотка и головки на 17, 19; отвертки с плоским и крестообразным наконечниками; набор ключей и непосредственно сама прокладка.

Инструментарий собран, теперь можно перейти непосредственно к выполнению всевозможных операций. Прежде чем снять коллектор необходимо сбрызнуть болты жидкостью WD-40, которая снимет коррозию и позволит без особых проблем снять деталь.

Пошаговая инструкция по замене прокладки впускного коллектора (с фото)

Рассмотрим, пошаговую инструкцию по замене прокладки:

Снимаем «клемму-минус» с аккумуляторной батареи.
Демонтируем трос газа.
Проводим демонтаж топливных трубок. Точнее, их необходимо отсоединить и отвести в сторону. Снимаем топливные трубки указанные на фото
Отключаем разъем датчика положения дроссельной заслонки.
Отключаем разъем проводов регулятора холостого хода.
Открутить патрубки вентиляции картерных газов, усилителя тормозов. Откручиваем патрубки указанные на фото
Проводим демонтаж ресивера.
Снимаем провода блока управления впрыском (форсунками).
Демонтируем топливную рампу без демонтажа форсунок.
Снимаем термоэкран с коллектора.
Отсоединяем приемную трубу. Вот такого качества гайки ставят на заводе Демонтируем приемную трубу

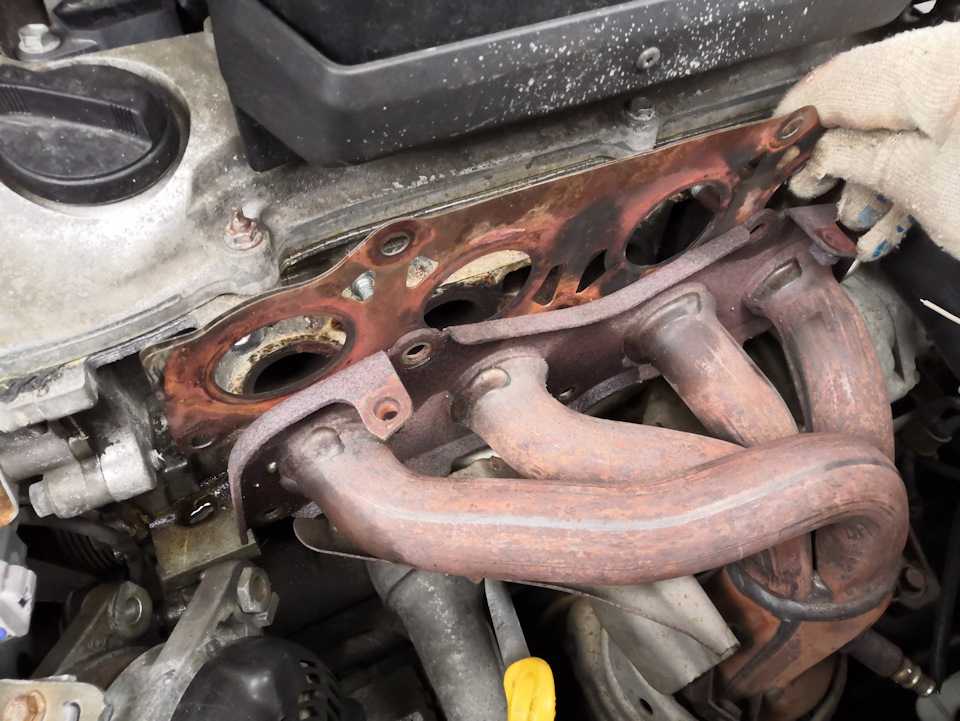

Снимаем выпускной коллектор. Выкручиваем крепежные гайки и снимаем выпускной коллектор Снятие выпускного коллектора

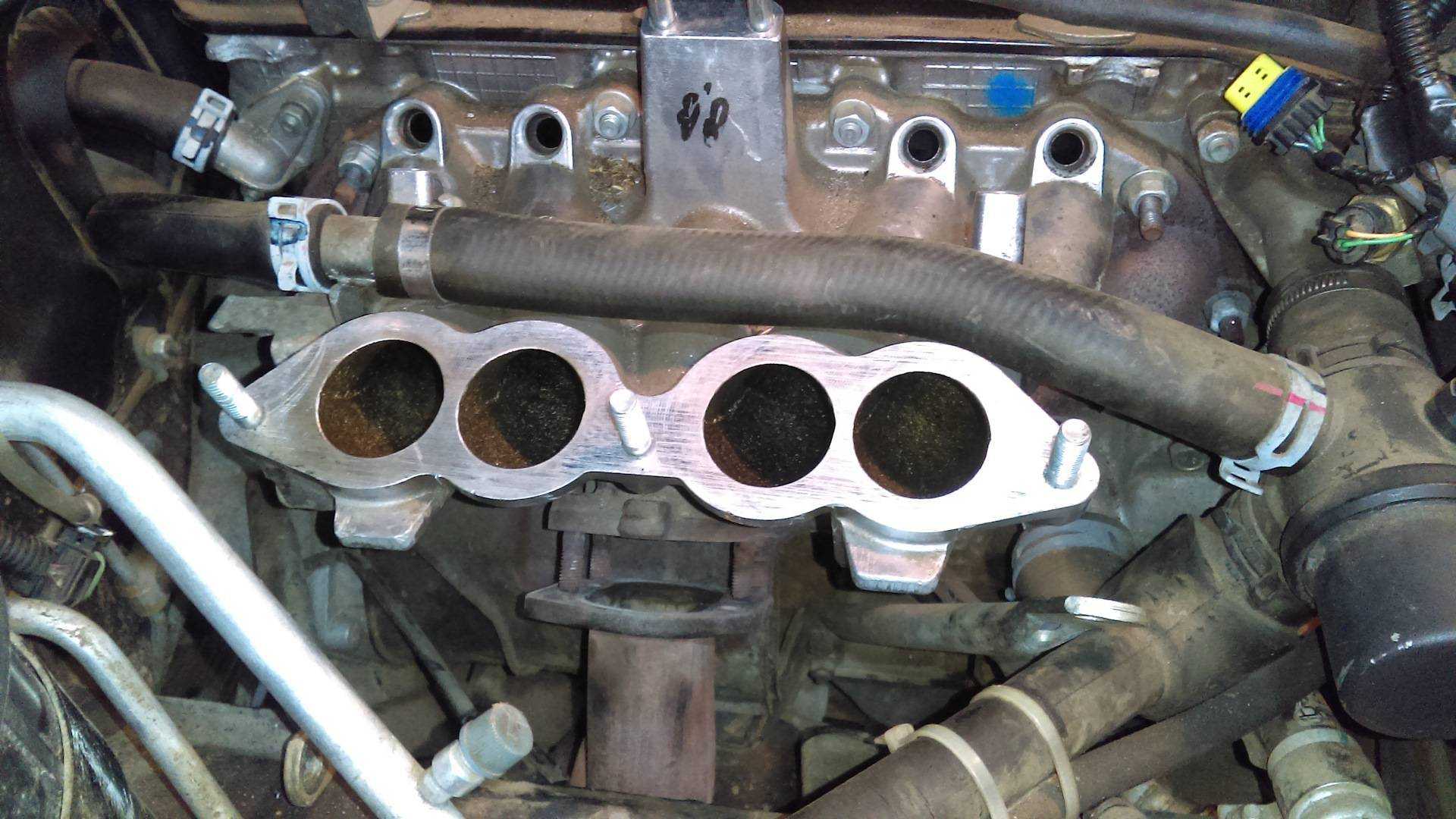

Открутив гайки крепления, демонтируем впускной коллектор. Снимаем впускной коллектор

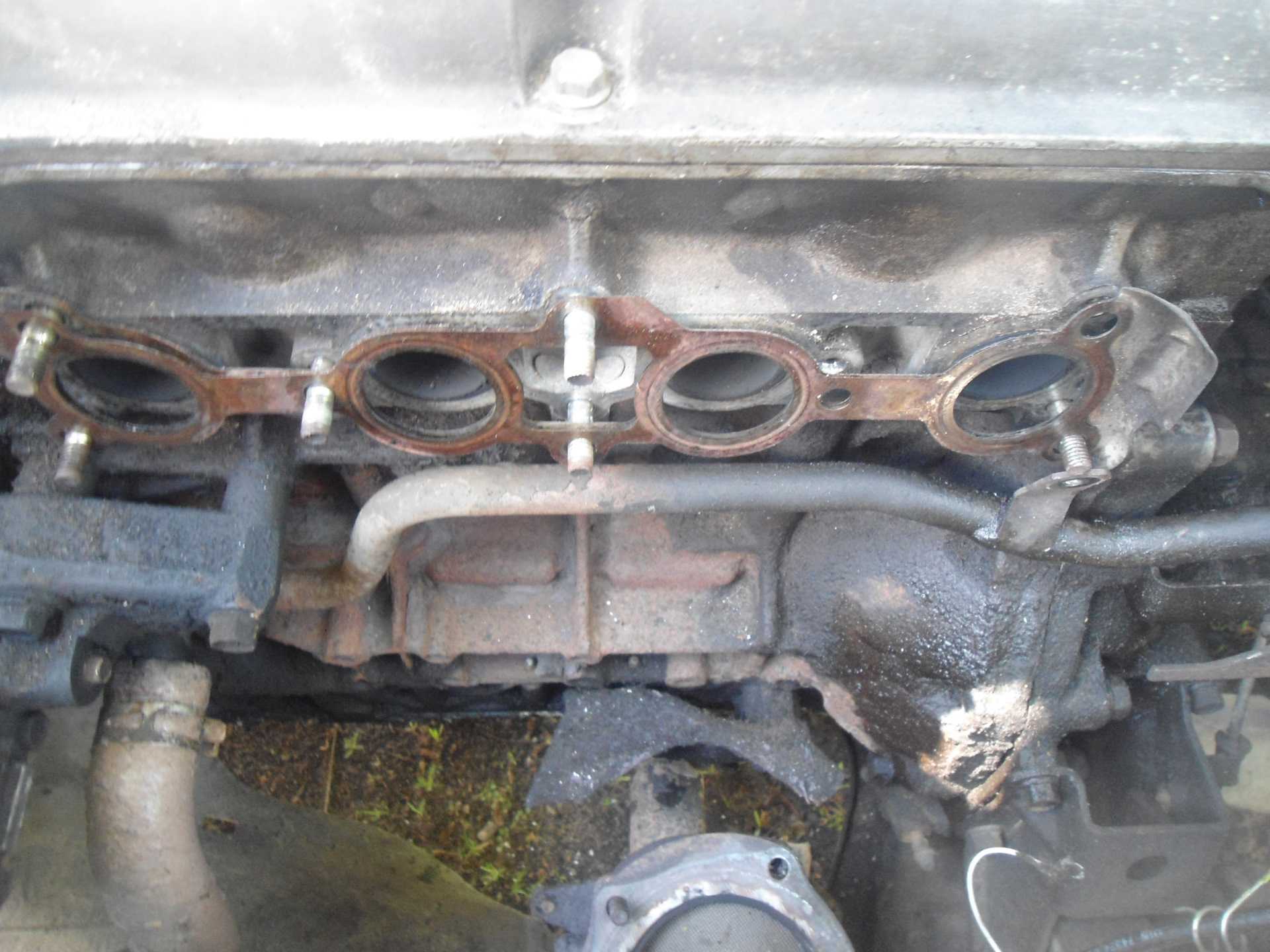

Проводим замену прокладки. Проводим замену прокладки
Сборку проводим в обратном порядке.

Как видно, замену прокладки впускного и выпускного коллектора проходят одновременно и по-большому счету – это является одним прокладочным материалом.

Выбор детали

21083-1008081 – оригинальный каталожный номер прокладки для впускного и выпускного коллектора. Она состоит с двух частей или на более новых моделях с одной. Производится данная деталь на заводе АвтоВАЗ. Средняя стоимость составляет 250 рублей за штуку (если их две) или 450 рублей (за цельную).

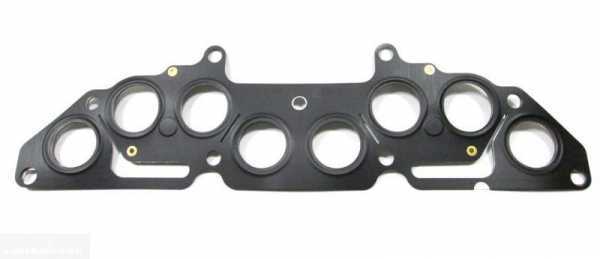

Цельная прокладка коллекторов Прокладка, которая состоит из двух частей Вместе цельная прокладка и та, которая состоит из двух частей

Кроме того, что существует оригинальная деталь, также можно найти ряд аналогов, которые рекомендованы к установке. Рассмотрим, какие именно прокладки можно установить под коллекторы ВАЗ-2114:

Trialli GZ 102 0013 – известный российский производитель, который выпускает широкий ряд аналоговых деталей для автомобилей отечественного производства. Стоимость прокладки составляет 200 рублей шт.
AJUSA 13065200 – еще один отечественный производитель, который завоевал потребителей качеством исполнения продукции. Стоимость изделия составляет 450 рублей.
Украинская также производит и совершает поставки данной прокладки. Но, если разобраться, то качество изделия оставляет желать лучшего, поскольку ресурс рассчитан только на 20 000 км.

Причины неисправности

После того как рассмотрели процесс замены и выбора детали необходимо рассмотреть основные причины выхода из строя запасной части:

Износ

В процессе эксплуатации, автомобиля выделяет горячие газы, которые разрушают поверхность прокладки, вследствие чего она может порваться или расслоиться. Поскольку прокладка одна на впускной и выпускной коллектор, бензин, поступающий через первый канал, может попадать на прокладку, что также влияет на целостность и структуру материала, с которого она изготовлена.

Качество детали, не всегда высокая, даже оригинальной, поэтому при выборе на это стоит обратить особое внимание. Согнутые клапана вследствие нарушения фаз газораспределения, не грозит 8-ми клапаннику

Признаки неисправностей

Прокладка выпускного коллектора

Один из главных признаков негерметичности в системе –«спортивный» рычащий звук при наборе оборотов двигателя. Это может быть симптомом разных неисправностей выхлопной системы. Для проверки лучше взять помощника и отправиться в гараж с ямой или на эстакаду. Чаще всего на глаз можно определить, кроется проблема в глушителе, резонаторе или выпуске.

Износ прокладки может проявляться во время завода. Откройте капот и заведите автомобиль – белый или сероватый дымок, поднимающийся со стороны коллектора во время прогрева, свидетельствует о негерметичности по этой причине. С этой проблемой владельцы автомобилей ВАЗ обычно сталкиваются раз в 3-4 года. При использовании некачественных запчастей и раньше. Выходом может стать изготовление стальной прокладки на заказ. Она может прослужить столько же, сколько коллектор целиком.

Сервисные специалисты, привлекая клиентов, любят рассказывать страшные истории о взрыве выхлопного коллектора на автомобилях ВАЗ 2114 из-за трещин. В действительности это не более чем миф. Но реальные проблемы не менее серьезны, поэтому откладывать ремонт в далекий ящик не стоит.

Трещины в выпускном коллекторе или изношенная прокладка могут быть причиной грязной работы двигателя.

1) В выхлопном коллекторе установлен лямбда-зонд, влияющий на работу системы впрыска. Сильный подсос воздуха нарушает массовое содержание кислорода в выхлопе, лямбда неправильно корректирует качество смеси, вызывая троение, неровный холостой ход, потерю мощности, «черные» свечи.

2) Еще одна функция – вентиляция картера. Нарушение циркуляции воздуха вызывает нарушения в работе газораспределительного механизма, повышенный износ клапанов, образование нагара на поршнях и прочие «радости».

Если повышенная шумность и неприятные запахи при работе мотора сочетаются с грязной работой, автомобиль нуждается в срочном ремонте.

Как найти место подсоса

Существует 3 основных метода, при помощи которых можно найти негерметичный участок:

с помощью контроля разрежения воздуха в магистрали;
с помощью дымогенератора;
с помощью летучей горючей жидкости.

Первый способ мы опустим, поскольку он требует специальной аппаратуры, которая имеется далеко не на всех станциях технического обслуживания. А вот второй способ заслуживает большого внимания, поскольку он достаточно прост в реализации и одновременно — очень точен. Для него понадобятся компрессор, продувочный пистолет и сигареты (последние будут служить источником дыма).

Перед тем, как проверить подсос воздуха ваз 2114, понадобится собрать всю установку, а именно — подсоединить пистолет к ресиверу компрессора, а в носик пистолета вставить сигарету. После этого нагнетается давление порядка 0,8 атмосфер и дым при помощи пистолета направляется в коллектор.

Сам дым, создаваемый такой установкой, довольно густой, и быстро заполняет всю систему. Все, что остается автомобилисту — это внимательно следить за местом выхода дыма, а после его обнаружения — провести ремонтные работы.

Если предложенный способ с применением генератора дыма не подходит (к примеру, нет в наличии компрессора), то проверку можно выполнить и при помощи летучих горючих жидкостей, упакованных в баллончики под давлением. В качестве них можно применять этиловый эфир (правда, в чистом виде его сейчас практически не достать), средство для зимнего запуска дизелей (основным компонентом которого является все тот же эфир), а также специальные чистящие средства на основе углеводородов.

Для того, чтобы найти место подсоса, нужно завести мотор автомобиля и на холостом ходу начать опрыскивать все возможные узлы, стыки, заглушки и шланги, которые относятся к коллектору и могут быть причиной проникновения воздуха.

Делать это нужно с паузами — после опрыскивания одного места стоит подождать нескольку секунд. Если вы заметили, что обороты двигателя после процедуры резко возросли, то обнаруженное место следует густо опрыскать еще раз. Если после этого обороты вновь быстро пойдут вверх, значит место подсоса успешно найдено.

как определить пропускает ли прокладка коллектора

5:13, 10 августа 2020 1 0 5947

В этой статье обсудим симптомы, когда прогорела прокладка выпускного коллектора. Для выпускного устройства прокладка является одной из основных частей, от которой будет зависеть вся правильность и четкость работы системы выхлопа. При несвоевременной замене уплотнителя коллектора, условия безопасности эксплуатации автомобиля сильно снижаются. Вообще коллектор это устройство, предназначенное для отвода отработанных газов от двигателя автомобиля. Второй функцией коллектора является улучшение заполнения рабочих камер и усиленного продува рабочего пространства.

Вся работа устройства выхлопа производится при повышенных температурах и высоком давлении газов. Этот элемент крепится непосредственно к голове ( головке блока цилиндров ) и второй стороной контактирует с выхлопной трубой или нейтрализатором. Самой главной задачей прокладки выхлопного коллектора – недопущение попадания в пространство клапанов отходящих газов. Эти газы в свою очередь могут вызвать возгорание деталей или элементов силового агрегата. Симптомы, что прогорела прокладка выпускного коллектора можно выделить следующие: в салон автомобиля начинают поступать отработанные газы или чувствуется их запах; двигатель машины начинает плохо запускаться; в моторном отсеке появляются странные звуки.

При обнаружении этих недугов следует начинать осматривать систему выхлопа. Сам коллектор изготавливается из высокопрочной аустенитной стали. В связи с этим, прогорание и замена коллектора производится довольно редко. Основной причиной поломки самого коллектора является попадание на его раскалнную поверхность капель воды, что приводит к зарождению в нем трещин.

Слабым звеном этого прочного и надежного элемента являются как раз прокладки. Изнашивание прокладки коллектора происходит в основном из-за: низкого качества материала или очень длительной эксплуатации при повышенных нагрузках. Прокладки для коллектора сейчас производятся из армированного сталью прочного асбеста. Однако, и такой прочный материал подвержен разрушению. Сам процесс замены прокладки выпускного коллектора является совершенно не сложным. Специалисты даже рекомендуют через некоторое время проводить замену прокладки, не дожидаясь ее разрушения.

Проделываем следующие процедуры: 1. Открываем капот автомобиля; 2. Демонтируем воздухозаборник.

Затем снимаем карбюратор. Под этими элементами двигателя и находится выпускной коллектор; 3. Извлекаем термоэкран. Им прикрыт коллектор; 4. Отвинчиваем по две гайки на каждом цилиндре, которые крепят коллектор;

Откручиваем парочку болтов от выхлопной трубы; 6. Снимаем коллектор; 7. На головке блока цилиндров должна быть старая прокладка или остатки от нее; 8. Зачищаем все пространство под новую прокладку; 9. Чистим все до блеска; 10. На область после очистки наносим смазку на графитовой основе;

Теперь ставим новую прокладку; 12. Собираем все в обратной последовательности. 1. Давление на турбине начинает снижаться; 2. При езде на высоких оборотах и нагрузке

При езде на трассе чувствуется повышенный расход топлива; 4. Может. Как можно видеть симптомы могут значительно влиять на ездовые характеристики автомобиля. Поэтому не следует затягивать с заменой прогоревшей прокладки. В данной статье мы обсудили основные симптомы, что прогорела прокладка выпускного коллектора. Ко всем симптомам, описанным в статье, хочется приписать слово может, так как они могут и не проявляться, а могут выявляться и немного по-другому.

Замена выпускного коллектора на Калине

Автомобиль Лада Калина, оснащенный инжекторным двигателем, нельзя назвать дорогим или сложным в плане обслуживания. Если возникают проблемы, например, с выпускным коллектором, то все можно решить и своими силами.

Выпускной трубопровод необходим для сбора и перенаправления выхлопных газов в специальную приемную трубку глушителя. Заменить выпускной коллектор Калина можно в домашних условиях.

Причины снятия и замены выпускного коллектора Лада Калина

Выпускной коллектор изготавливают из чугуна, который весьма устойчив к температурам. Однако, критическая температура – 800-900 градусов – может привести распределитель в непригодное состояние. Кроме того есть множество других факторов, которые негативно на него влияют. В этот список можно включить:

Механические повреждения;
Потеря герметичности на месте соединения с головкой БЦ (блока цилиндров);
Нерабочее состояние прокладки между головкой БЦ и коллектором ;
Из-за постоянного перегрева могут появиться трещины или коробления.

Иногда замена выпускного коллектора на Калине 8 клапанов необходима для того, чтобы установить более совершенную и качественную деталь.

Важно! Прокладка выпускного коллектора создается из прессованного армированного асбеста и необходима для создания герметичного соединения между головкой БЦ и распределителем. Дело в том, что головку БЦ создают из алюминия, а коллектор изготовляется из чугуна. Поэтому под воздействием температуры два этих элемента расширяются и сужаются по-разному

А асбест позволяет координировать разницу теплового расширения. Основная угроза для прокладки – постоянное воздействие высоких температур

Поэтому под воздействием температуры два этих элемента расширяются и сужаются по-разному. А асбест позволяет координировать разницу теплового расширения. Основная угроза для прокладки – постоянное воздействие высоких температур.

Есть ряд симптомов, которые подскажут вам, что необходимо заменить выпускной коллектор Лада Калина:

В любом режиме работы двигатель издает неприятный характерный звук;
Выхлопные газы попадают под капот или даже в салон вашего авто;
Двигатель теряет мощность из-за нестыковки головки БЦ и коллектора.

Необходимые инструменты и материалы

Список необходимого, в принципе, стандартный: штатный набор инструментов, удлинитель с различными головками, WD-40 или другая аналогичная смазка. Если вы знаете, что проблема в обрыве шпилек, то к вышеперечисленному списку прибавится экстрактор шпилек, метчики, дрель и сверла. Кроме того, под рукой должно находится ведро или тазик, возможно старая канистра.

Совет! За несколько дней до замены выпускного коллектора можно начать смазывать все крепления в системе. Можно смазывать несколько раз в день. Это значительно упростит задачу и сделает замену быстрой.

Сложность в этом процессе только одна – труднодоступность некоторых креплений. Лучше всего проводить эту «операцию» в смотровой яме или на подъемнике. Разумеется, это не обязательно, но так куда удобнее.

Порядок выполнения работ:

Для начала необходимо снять минусовую клемму с аккумулятора или отключить выключатель массы.
Далее рекомендуется слить весь тосол в подготовленную заранее емкость.
Далее необходимо отключить трубки топливных магистралей. Если охлаждающая жидкость не слита, то на данном этапе она пойдет в цилиндры.
Теперь Вам предстоит найти датчики положения дроссельной заслонки и холостого хода, после чего снять с них провода.
Освобождаем от шлангов сперва вентиляцию картера, затем усилитель тормозов.
Снимаем впускной коллектор (ресивер) вместе с дроссельным узлом.
Затем снимаем топливную рампу (не разбирая) и провода с инжектора.
Осталось не так много. Теперь необходимо удалить теплоотражающий экран. Приемная труба глушителя откручивается от коллектора.
Снимаем выпускной коллектор калина 8 клапанов от шпилек головки БЦ, для этого откручиваем крепления показанные ниже на рисунке

Замена выпускного коллектора и прокладки

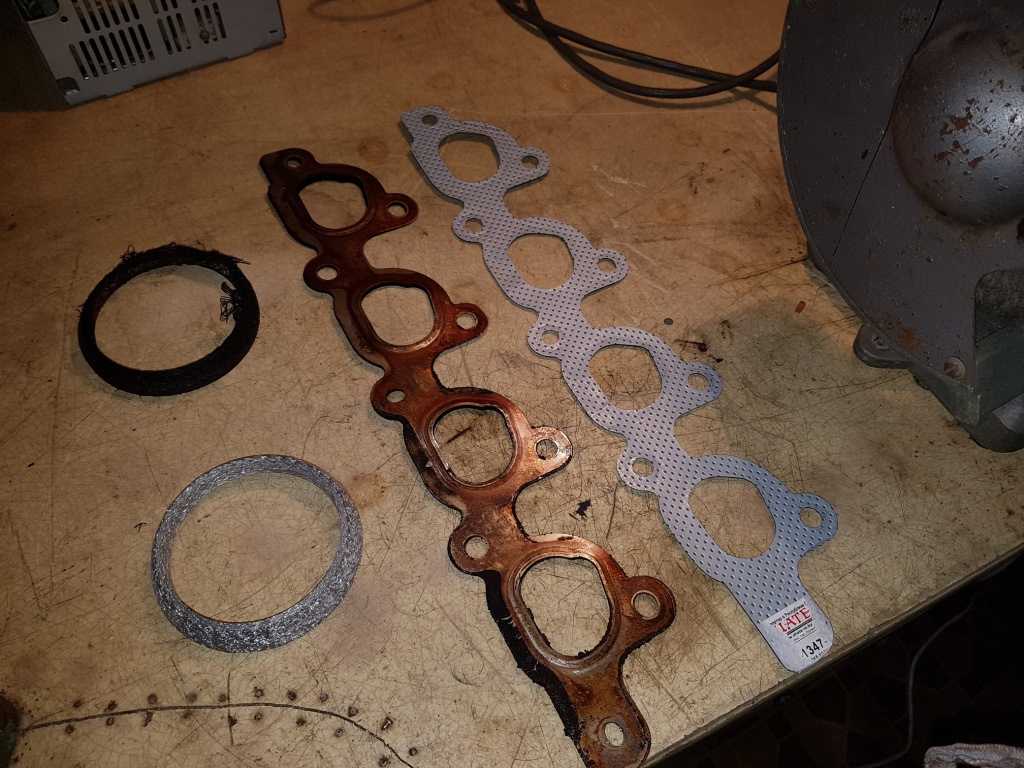

При демонтаже коллектора прокладка практически в любом случае разрушается. Поэтому стоит снять ее остатки с деталей. Замена прокладки выпускного коллектора калина – это несложный процесс. Не рекомендуется использовать герметики и другие сторонние вещества. Они могут в дальнейшем попасть в картер.

Замена самого коллектора элементарна – просто берем новую деталь и ставим ее по тому принципу, как она была присоединена. Сбор системы – это просто обратный порядок шагов, указанных в прошлом разделе.

Совет! Не забывайте про чистоту. Это важный фактор долгой и беспроблемной эксплуатации авто.

Выпускной коллектор

Теперь поговорим о выпускном коллекторе. Коллектор предназначен для сборки газов, которые образовались после сгорания топлива. Газы выходят через выпускные отверстия или окна в блоке цилиндров и имеют очень высокую температуру. После выхода из коллектора они движутся по направлению к нейтрализатору или катализатору, а затем в глушитель через резонатор. Затем продукты горения выпускаются в атмосферу.

Для более комфортной езды, для эффективной работы мотора нужно максимально снизить сопротивление газам на выходе и снизить шум при этом. Газы, которые поступают в коллектор ВАЗ, могут быть самой различной температуры. Она напрямую зависит от того, в каком режиме работает мотор.

Именно поэтому коллектор ВАЗ должен иметь возможность работать так, чтобы продукты горения могли поступать в него как при холостом ходе мотора, так и при работе двигателя на максимальных ресурсах мощности. Когда силовой агрегат работает на предельной мощности, выпускной коллектор может нагреваться до запредельных температур и накаляться буквально докрасна.

Снятие впускной трубы и выпускного коллектора: 1 – датчик контрольной лампы давления масла; 2 – впускная труба; 3 – заборник теплого воздуха; 4 – кронштейн подводящей трубы насоса охлаждающей жидкости; 5 – выпускной коллектор; 6 – прокладка

Эта деталь подвержена расширению вследствие высоких температур. Чтобы снизить влияние горячих газов и облегчить продуктам сгорания топлива возможность проходить в выхлопную систему, коллектор ВАЗ изнутри снабжен специальными рассекателями и отражателями. Сегодня для использования в моторах семейства ВАЗ применяют два вида этих устройств.

Один колектор расположен обычно над, а другой под свечами зажигания. Чтобы максимально сберечь свечи от воздействия высоких температур, инженеры применили здесь специальные отражатели тепла, изготовленные методом штамповки. Такие детали свободно выдерживают температуру до 900 °С. Именно до таких температур может нагреваться выпускной коллектор.

В режиме холостой работы мотора коллектор практически не нагревается. Изготавливают эту деталь методом литья, материалом служит чугун. После процесса отливки изделие проходит обжиг, а затем отпуск тех участков, которые проходили закалку.

Технические особенности вставки для Lada Kalina 8V

Промышленность предлагает тюнинговые вставки двух типов, схема каждого из них зависит от расположения труб. Более того, каждая конструкция предназначена для определенного силового агрегата:

Вставка 4-1 устанавливается на форсированные моторы с диапазоном оборотов от 5 000 до 10 000 об/мин. конструктивно подходит только для 16-клапанных моторов.
Вставка 4-2-1 работает в более широком диапазоне и считается «низовой». Возможно прибавление мощности мотора на величину около 3-5%. Именно эту модель чаще всего ставят на ВАЗ 1118.

Поскольку на этой вазовской машине не получится поставить предварительный пламегаситель , то придется тщательно подойти к вопросу выбора вставки. Процесс установки детали не займет много времени, если выполнить все рекомендации.

Подсос воздуха на Приоре

Вступление

Со временем эксплуатации автомобиля большое количество его резиновых деталей начинает выходить из строя и подлежит замене. Система инжектора Лады Приоры в качестве уплотнителей использует резиновые кольца, со временем они начинают стареть, терять свою эластичность и трескаться от воздействия больших температур.

Для стабильной работы ДВС необходим точный расчет количества топлива и воздуха, но когда в авто появляется подсос воздуха, то стабильной и устойчивой работы от двигателя можно не ждать. О том, как найти и решить проблему с подсосом на Приоре подробно рассказывается в данной статье.

Порядок снятия выпускного коллектора

Перед тем, как снимать выхлопной коллектор самостоятельно, подумайте 7 раз. Выполнение этой работы в сервисе недешево, но труднодоступность и сложность откручивания некоторых гаек может стать серьезной проблемой.

Отворачиваем болт крепления к впускной трубеДо снятия важно слить охлаждающую жидкость, поскольку в процессе антифриз может попасть в цилиндры. Последовательность действий для автомобилей с инжектором такова:

Отсоединить АКБ, освободить тросик газа от дроссельной заслонки.
Отсоединить трубки топливных магистралей.
Отсоединить провода от ДПДЗ и регулятора холостого хода.
Освободить шланги картерной вентиляции, вакуума, усилителя тормозов.
Снимите ресивер, уберите провода блока форсунок и снимите топливную рампу инжектора.
Убрать кронштейн и термоэкран.
После этого можно отсоединять от коллектора приемную трубу, выпускной и впускной коллекторы.

Все прокладки после разбора меняются на новые

Обратите внимание при покупке, что прокладки выхлопного коллектора для 8-клапанных и 16-клапанных ВАЗ 2114 различны. Подбирайте детали внимательно, и сможете избежать потери времени и денег. Замену прокладок на впускном коллекторе ВАЗа рекомендуют делать после каждого его снятия

Но мне пришлось сделать это преждевременно, так как я обнаружил значительный подсос воздуха, который, в основном, проявлялся на холодном двигателе. Каждый холодный запуск сопровождался страшным троением

Замену прокладок на впускном коллекторе ВАЗа рекомендуют делать после каждого его снятия. Но мне пришлось сделать это преждевременно, так как я обнаружил значительный подсос воздуха, который, в основном, проявлялся на холодном двигателе. Каждый холодный запуск сопровождался страшным троением.

Помимо троения на холодную наблюдался небольшой провал оборотов при резком нажатии на педаль газа. При чём как на холодном, так и на горячем моторе.

Обнаружить подсос воздуха мне помог самодельный дымогенератор из сигареты. Очень простая и примитивная штуковина, которая выручала меня неоднократно.

На моём автомобиле (Калина 1. 6 8 клапанов) установлен пластиковый впускной коллектор (ресивер). Такой же будет установлен на всех автомобилях семейства ВАЗ с 8ми клапанным двигателем 1.

6 литра (2114, 2110 и тд). В качестве прокладок выступают 4 резиновых колечка. По отзывам, черные колечки ходят намного дольше белых.

И я в этом убедился лично — эти прокладки проходили около полугода и стали пропускать воздух. На ощупь они стали пластмассовыми. К сожалению черных я не нашёл, поэтому буду устанавливать снова белые.

Что бы снять впускной коллектор (ресивер) нужно предварительно открутить гофру от воздушного фильтра, тросик газа, малые шланги вентиляции картера двигателя. Дроссель и его обогрев снимать не буду.

Крепится впускной коллектор на 5-ти шпильках — одна по центру, две по бокам. Что бы их открутить понадобится головка на 13. После отвинчивания гаек, нужно снять сам ресивер со шпилек и отвести его в сторону.

Снимите старые прокладки и протрите посадочные места от масла и грязи. Так же нужно протереть и посадочное место на двигателе.

На коллекторе есть специальные пазы для направляющих на прокладках. В пластиковый коллектор прокладки нужно устанавливать более высокой стороной. Как раз именно направляющая не даст Вам ошибиться.

Места около направляющих я дополнительно промазал герметиком по наружной стороне прокладки. Так как по ощущениям именно там кольцо вошло в канавку глубже всего. К тому же, там и было место подсоса воздуха на старых прокладках.

После всех процедур впускной коллектор можно устанавливать назад. Информацию о том, как сильно нужно затягивать крепёжные гайки я не нашёл. Затягивал на свой страх и риск.

Вот таким образом я заменил старые прокладки впускного коллектора на своей Калине на новые. Подсоса воздуха больше нет, двигатель перестал троить на холодную и в прогретом состоянии стал вести себя гораздо лучше.
