Сцепление ваз 2107: устройство, принцип работы, регулировка, замена и ремонт

Ремонт сцепления своими силами

Снятие КПП

На ваз 2106, 07, 08 или на ваз 2114 ремонт сцепления без снятия коробки передач практически не проводится. Просто без этого невозможно определить причину неисправности сцепления. Поэтому, первым делом приступаем к данной операции. Представленный ниже метод снятия КПП позволит не сливать из коробки масла и не вытаскивать из нее привод:

снимаем воздушный фильтр;
извлекаем трос сцепления или как его называют специалисты – привод;
снимаем стартер;
расслабляем верхние болты фиксации коробки передач к двигателю.

Откручивание верхних болтов крепления

Переходим к дальнейшим действиям:

скоростную фишку датчика отключаем;
фиксатор жгута электропроводки откручиваем;
автомобиль поднимаем при помощи домкрата или другого устройство;
ослабляем гайки привода, находящиеся справа и слева машины до конца;
извлекаем рычаг подвески.

Откручивание рычага подвески

Продолжаем ремонт сцепления ваз 2114:

извлекаем шаровую опору;
два болта рычага подвески следует обязательно открутить;
извлекаем рычаг передней подвески;
снимаем нижний брызговик двигателя автомобиля;
фишку с выключателем огня заднего хода отключаем;
теперь пора открутить реактивную тягу от коробки передач;
снять, откручивая, нижнюю крышку картера;
пора ослабить гайку привода управления КПП (ее еще называют тягой кулисы);
отсоединить ее (нужно помнить, что при установке КПП на место, данную кулису обязательно отрегулировать).

Гайка привода управления КПП

нижний болт и гайку фиксации КПП к двигателю откручиваем (надо помнить, что в данном случае делать все нужно внимательно, так как нелегко бывает найти гайку, если привода стоят на своих местах);
берем домкрат и поднимаем двигатель так, чтобы не повредить поддон.

Поднятие двигателя на домкрате

отсоединяем коробку передач от подушек;
опускаем немного домкрат;
снимаем КПП.

На этом этап снятия коробки передач можно назвать законченным. В процессе работы обязательно нужно использовать правильный инструмент. Ключи должны быть разными: накидными, гаечными, нередко используются и головки.

Ремонт рабочего цилиндра Ваз 2101

Главный цилиндр сцепления на Ваз 2101

На автомобилях данной марки ремонт проводится так же, как и на других моделях Ваз. Часто причина неисправности связана бывает с такой деталью, как главный цилиндр сцепления ваз 2101. Ремонт его, в пошаговой инструкции, представлен ниже. Данный рабочий цилиндр бывает установлен в самом низу автомобиля, и снимать КПП не нужно. Деталь бывает часто подвержена агрессивному воздействию внешней среды, что и объясняет такую частую причину выхода из строя. Конструкция рабочего цилиндра состоит из:

пыльника (он предохраняет рабочую часть детали от попадания грязи);
резиновых манжет;
зеркала и других комплектующих.

На ваз 2101 ремонт сцепления, а вернее цилиндра начинаем со следующих действий:

поднимаем автомобиль на смотровую яму:
обязательно сливаем тормозную жидкость из бачка впереди, а шланг сцепления снимаем из главного цилиндра, поднимаем вверх, дабы жидкость не вылилась, и фиксируем подручными средствами (например, привязываем веревкой);
откручиваем соединения гаечным ключом на 17 (если открыть гайки не удается, то можно воспользоваться средством против ржавчины, например уксусом);

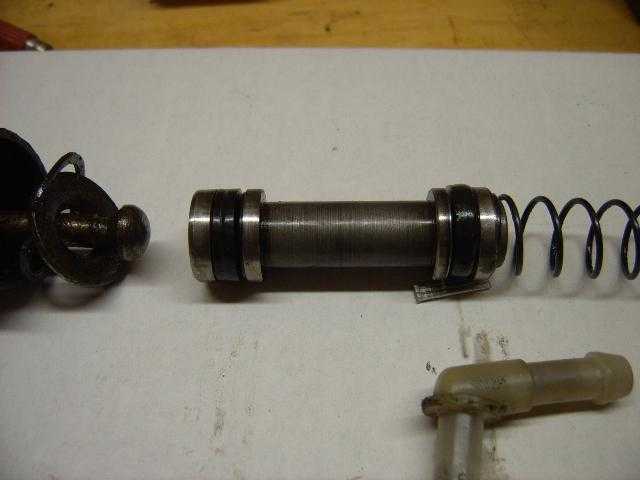

разбираем цилиндр;
осматриваем зеркало и если оно не пострадало, заменяем изношенные детали;
собираем все на место, прежде смазав резиновые манжеты и зеркало тормозной жидкостью.

Ремонт корзины и диска сцепления на Ваз

Стоит вновь отметить, что на ваз 2105 ремонт сцепления проводится так же, как и на других моделях. Если ремонт сцепления ваз 2101 был связан, в основном, с заменой частей главного цилиндра, то на других моделях, в том числе и на Ваз 2105 ремонт может быть связан с корзиной или самим диском сцепления. Понятно, что работы начинаем проводить на уже снятом КПП. Итак, начинаем:

откручиваем болты, фиксирующие корзину (обращаем внимание на лепестки корзины и если они сильно изношены, меняем корзину на новую);

Расположение изделия

Находится главный цилиндр на ВАЗ 2107 под капотом, непосредственно на стенке отделяющей салон от капота, в районе ног водителя авто. Прямо над ним находится расширительный бачок, а рядом – вакуумный усилитель и главный тормозной цилиндр. Обычно для определения неисправности достаточно просто взглянуть на изделие. Наличие течи говорит о том, что деталь неисправна и требует ремонта или замены.

Назначение устройства

На автомобилях устанавливается главный и рабочий цилиндры сцепления, без которых функционирование механизма невозможно. Главный цилиндр сцепления ВАЗ 2107 предназначается для того, чтобы выталкивать тормозную жидкость. Ниже представлена схема, по которой визуально можно выяснить особенности функционирования агрегата.

При нажатии на педаль сцепления происходит движение поршня в рассматриваемом устройстве, тем самым происходит выталкивание тормозной жидкости. Эта жидкость по трубке поступает в рабочий цилиндр, где наблюдается обратный процесс(жидкость выталкивает поршень). Тормозная жидкость приводит в движение поршень, который соединен посредством вилки с диском сцепления. В результате происходит разъединение диска сцепления и маховика, благодаря чему можно переключить передачу. ГЦС еще называют основным, так как именно с его помощью осуществляется подача усилия от педали при ее нажатии.

Необходимость замены устройства: когда требуется

Как и все детали любого авто, ГЦС имеет свойство изнашиваться, в результате чего возникает потребность его ремонта или замены. Простейшая поломка изделия – это износ пыльника, определить который можно по характерным признакам течи жидкости.

Чтобы выявить неисправность цилиндра, требуется первоначально провести визуальный осмотр. Отремонтировать вышедший из строя ГЦС на ВАЗ 2107 возможно, для этого можно поискать ремкомплекты, но это не всегда рационально из-за качества современных запчастей, поэтому проще и быстрее поменять его целиком. Неисправность можно определить и по характерному исчезновению давления в системе, что определяется путем нажатия на педаль. О том, как поменять вышедший из строя механизм ВАЗ 2107, рассмотрим подробнее.

Меняем сами

Замена главного цилиндра сцепления ВАЗ 2107 начинается с того, что необходимо откачать из бачка гидропривода тормозную жидкость. Это можно сделать при помощи шприца или резиновой груши. Вместе с этим головкой или ключом на 10 откручиваем скобу крепления расширительного бачка и отводим его в сторону, чтобы получить доступ цилиндру.

Следующий этап предусматривает снятие шланга расширительного бачка сцепления. Для этого необходимо ослабить хомут шланга, после чего отсоединить шланг и расположить его так, чтобы он не мешал дальнейшим работам. Если бачок желаете снять полностью, то делается это очень просто.

Дальнейшие действия выполняются в следующей последовательности:

Используя гаечный ключ на «10», требуется вывинтить крепежную гайку трубопровода к устройству. Как только гайка будет вывинчена, трубку можно отвести в сторону.
Рядом возле стального трубопровода находится шланг, который также требуется разъединить от основного устройства. Сделать это можно путем ослабления фиксирующего хомута.
ГЦС фиксируется к кузову посредством двух крепежных гаек. Для их вывинчивания потребуется воспользоваться воротком с удлинителем и головкой на «13». После вывинчивания двух гаек, можно снять изделие и слить с него оставшуюся тормозуху. Если демонтировать агрегат не удается, то можно нажать на педаль сцепления, в результате чего он сдвинется с места.
Но ремонт обычно не рационален, поэтому после снятия старого, на место устанавливается новый агрегат. Установка осуществляется в порядке обратном снятию. После установки необходимо провести процесс прокачки гидропривода, залив предварительно ТЖ в бачок. Как осуществляется прокачка системы, можно узнать из соответствующего материала на сайте.

После проведения работ можно испытать особенности функционирования нового ГЦС. При необходимости следует заменить и РЦС(рабочий цилиндр), но об этом можно узнать детальнее в соответствующем материале.

Причины поломки пыльника рабочего цилиндра сцепления ВАЗ 2107

Пыльник рабочего цилиндра сцепления ВАЗ 2107 является важной деталью системы сцепления автомобиля. Он служит для защиты цилиндра от попадания грязи, пыли и влаги

Однако, несмотря на свою функциональность, пыльник может стать причиной поломки и требовать замены. Рассмотрим основные причины поломки пыльника рабочего цилиндра сцепления ВАЗ 2107:

Механические повреждения. Пыльник может повредиться из-за столкновения с другими деталями автомобиля или при попадании в него острых предметов. Такие повреждения могут привести к проникновению грязи и пыли внутрь цилиндра и вызвать его неисправность.
Износ. Пыльник может изнашиваться со временем из-за постоянного трения и нагрузок. Под воздействием вибрации и температурных изменений он может потерять эластичность и прочность, что приведет к его разрыву и необходимости замены.
Неудачная установка. Неправильная установка пыльника может привести к его повреждению или неправильному функционированию. Неправильные размеры или недостаточное натяжение пыльника могут вызвать его утечку или раннее износ.
Попадание жидкости. Если пыльник рабочего цилиндра сцепления попадет в контакт с водой или другой жидкостью, это может привести к его разрушению. Жидкость может вызвать покрытие пыльника со стороны внутренней стороны или повысить трение между ним и другими деталями, что приведет к его поломке.

Все перечисленные причины могут привести к поломке пыльника рабочего цилиндра сцепления ВАЗ 2107. Чтобы избежать проблем с пыльником, рекомендуется регулярно проверять его состояние и производить замену при необходимости.

Замена корзины сцепления

Замена корзины делается реже, чем ведомого диска. Менять корзину нужно в случае перегрева ведущего диска (тогда на нем появляются цветные пятна), поломки или износа лепестков диафрагмы и пружин.
Чтобы получить доступ к сцеплению, нужно демонтировать коробку передач.

Порядок действий:

В моторном отсеке снять «-» клемму с АКБ и открутить болты стартера;
В салоне вынуть ручку КПП;
Из ямы снять приемную трубу выхлопной системы;
Открутить карданный вал от главной передачи, пометить места соединения на фланцах;
Открутить поперечину задней опоры коробки передач;
Открутить болты крепления КПП (4 штуки);
С датчика задней передачи отсоединить провод;
Открутить тросик спидометра;
Открутить крепление рабочего цилиндра сцепления;
Выдвинуть коробку передач, чтобы вал полностью вышел из сцепления, снять ее.

При демонтаже самого сцепления нужно открутить болты корзины от маховика. Чтобы распределить нагрузку равномерно, болты откручивают по 1-2 оборота по очереди. После снятия корзину нужно осмотреть на предмет выработки диска, целостности пружин, диафрагмы.

Самостоятельная замена сцепления

При замене сцепления следует внимательно осматривать все снимаемые детали, вполне возможно замена всего узла не понадобится, достаточно будет поменять только некоторые детали.

Замена сцепления производится в следующей последовательности:

Отсоединяются клеммы аккумулятора.
От трансмиссии отключается рычаг переключения передач.
От резонатора отсоединяется выхлопная труба, затем от кожуха КПП отсоединяется рабочий цилиндр. От самого КПП отсоединяется кардан.
Отвинчиваются болты, крепящие стартер к корпусу коробки передач, но перед этим следует отпустить две нижние гайки, которые крепят трансмиссию к блоку двигателя.
Снимается КПП, затем демонтируется корзина сцепления. После снятия корзины освобождается диск сцепления
На этом этапе при необходимости производится замена главного цилиндра и прочих комплектующих, например, меняется вилка сцепления или усики на корзине.
Сборка и установка узла производится в обратной последовательности.

При сборке все детали необходимо тщательно промыть, но ни в коем случае нельзя этого делать в бензине или в масле. Смазка осуществляется только тормозной жидкостью.

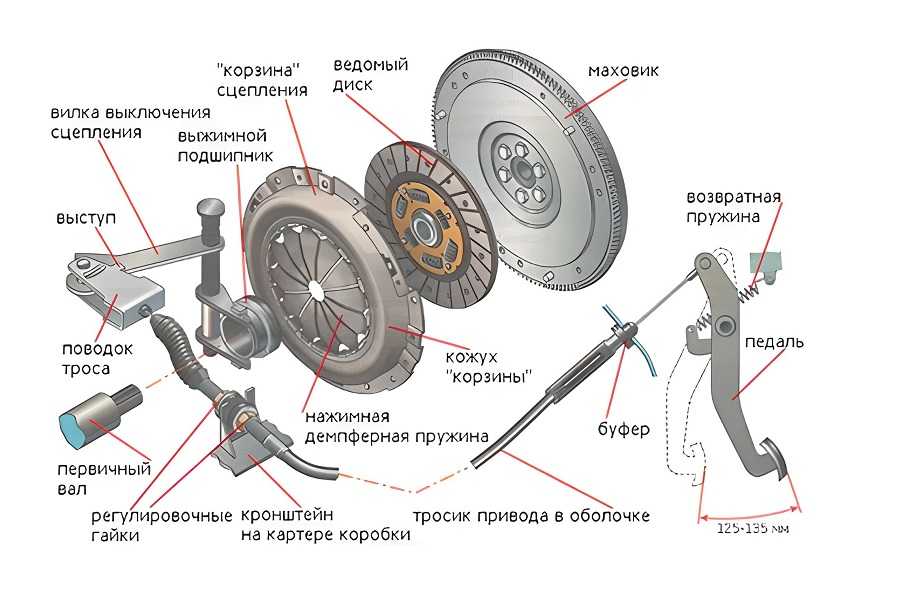

Сцепление является одним из важнейших узлов в автомобиле, без которого он просто не тронется с места. Поэтому эта сложная система требует должного внимания и ухода. Неисправности в работе сцепления могут привести к самопроизвольному движению автомобиля, а это уже прямая угроза жизни окружающих.

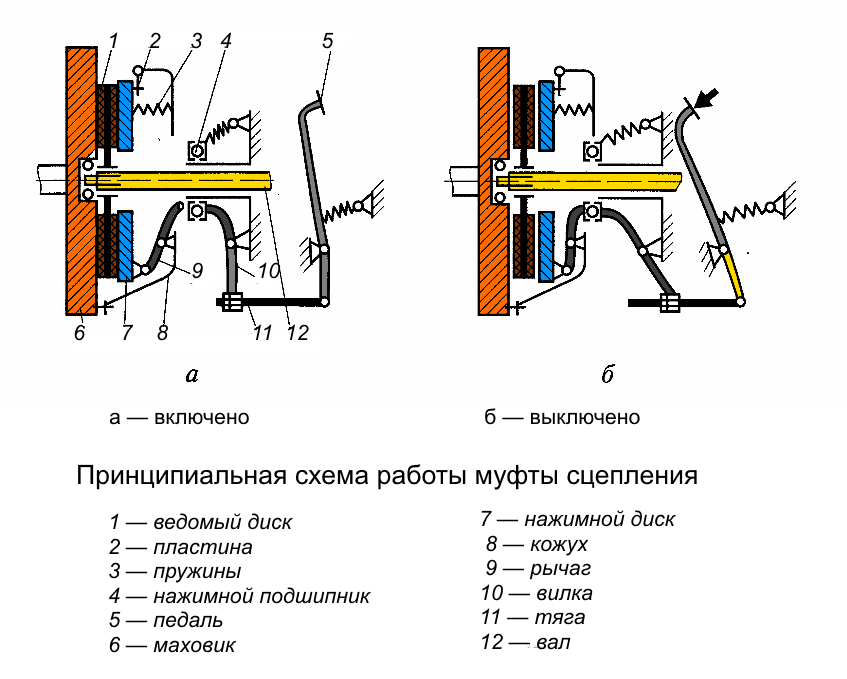

Система сцепления выполняет функцию кратковременного отключения ДВС от Вследствие этого прекращается передача крутящего момента от силового агрегата на ведущий вал трансмиссии. Данная система включает в себя множество компонентов. Одним из них является и главный цилиндр сцепления, о котором мы сегодня и поговорим.

Что он собой являет?

Данный механизм являет собой небольшую отливку из чугунной стали с фланцем для крепления к кузову. На его верхней части размещается пластиковый бачок с крышкой. Он крепится к корпусу при помощи резьбового штуцера. Благодаря этому механизму в главный цилиндр сцепления поступает специальная жидкость. Внутри чугунной детали расположен поршень с манжетой и уплотнительным кольцом. Также здесь присутствует пружина, опирающаяся на Она сжимает поршень в крайнее правое положение. При нагревании этих деталей происходит расширение, соответственно, жидкость в системе должна куда-то уходить. Для этих случаев существует специальное компенсационное отверстие, через которое она поступает в бачок из полости цилиндра.

Как работает 2107?

Данный механизм устроен так, что при каждом нажатии на педаль сцепления посредством толкателя он перемещается вперед. И когда поршень перекрывает отверстие — давление в цилиндре увеличивается. Таким образом, жидкость перетекает к рабочему цилиндру и выключает сцепление. При отпускании педали происходит аналогичное действие, только в обратной последовательности. Жидкость перетекает обратно — клапаны открываются, сжимается пружина и она перемещается из рабочего цилиндра в главный. Если уровень давления опустится до точки ниже усилия сжатия пружины — первая деталь закрывается, и в системе образуется большее давление. Это нужно для выборки зазоров механической части привода.

Если же педаль резко отпустить, то в таком случае жидкость не будет полностью заполнять пространство за поршнем. Тогда в главном цилиндре сцепления происходит разрежение. В силу этого жидкость будет перетекать с пластикового бака через перепускное отверстие непосредственно в поршень. Затем она проходит через головку поршня и заполняет все пространство, которое возникло в детали после разрежения. Жидкость при этом снимает края манжеты и отодвигает пружинную пластику. И опять же если ее становится больше нормы, весь ее избыток проходит через специальное компенсационное отверстие обратно в бачок.

Именно так устроен главный цилиндр сцепления ВАЗ. В заключение хотелось бы отметить несколько способов, благодаря которым можно самостоятельно выявить поломку данного механизма:

Во-первых, следует проконтролировать уровень рабочей жидкости в бачке. Если данный показатель стремительно падает — это говорит о неисправности поршня или манжета.
Во-вторых, замена данной детали производится в случае, если вы почувствовали характерный звук шестеренок при переключении передач.
В-третьих, замена цилиндра сцепления производится при вибрации

Установка шлейфа электропроводки

Шаг 1: Подготовка к монтажу

Перед установкой шлейфа электропроводки необходимо убедиться, что выключен зажигание и отсутствуют источники электропитания.

Также необходимо проверить целостность шлейфа и отсутствие повреждений на проводах. При обнаружении повреждений шлейфа необходимо заменить его перед установкой.

Шаг 2: Установка шлейфа электропроводки

Установка шлейфа начинается с его крепления к кузову автомобиля с помощью кабельных скоб. Процесс крепления может отличаться в зависимости от модели и года выпуска автомобиля.

Затем, шлейф необходимо прокладывать по маршруту, указанному в технической документации на автомобиль. Также следует удостовериться, что все разъемы и контакты подключены и зафиксированы верно.

Шаг 3: Проверка работы

После установки шлейфа электропроводки необходимо провести проверку его работы. Для этого следует включить зажигание и протестировать все электрические приборы и системы автомобиля. Если все работает исправно, то установка шлейфа считается завершенной.

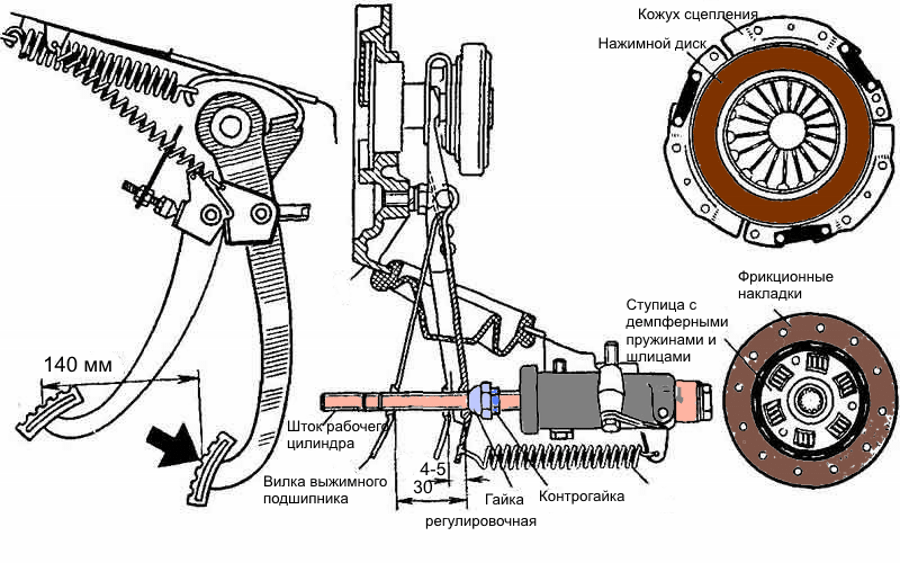

Регулировка привода выключения сцепления Ваз 2105 Жигули

КАК ЗАМЕНИТЬ РАБОЧИЙ ЦИЛИНДР СЦЕПЛЕНИЯ НА LADA 2107 БЕЗ ПОМОЩИ СПЕЦИАЛИСТОВ?

Никто не хочет испытывать дискомфорт во время езды, тем более, если это связано с проблемами в области управления автомобилем. Владельцам отечественной «классики» приходится уделять состоянию своей машины больше времени и сил, потому что привыкли все делать своими руками. С полной уверенностью можно сказать, если автовладелец уже освоили процесс регулировки развала-схождения, то ему по плечу отремонтировать и гидропривод муфты включения трансмиссии, достаточно изучить технологию.

ОБЩИЕ СВЕДЕНИЯ

Чтобы замена рабочего цилиндра сцепления ВАЗ 2107 была оправдана, неплохо знать его назначение и первые признаки неисправности. Система передачи крутящего момента на классических вазовских моделях приводится в действие за счет гидропривода, основная задача которого заключается в передаче усилий при нажатии на педаль управления муфтой.

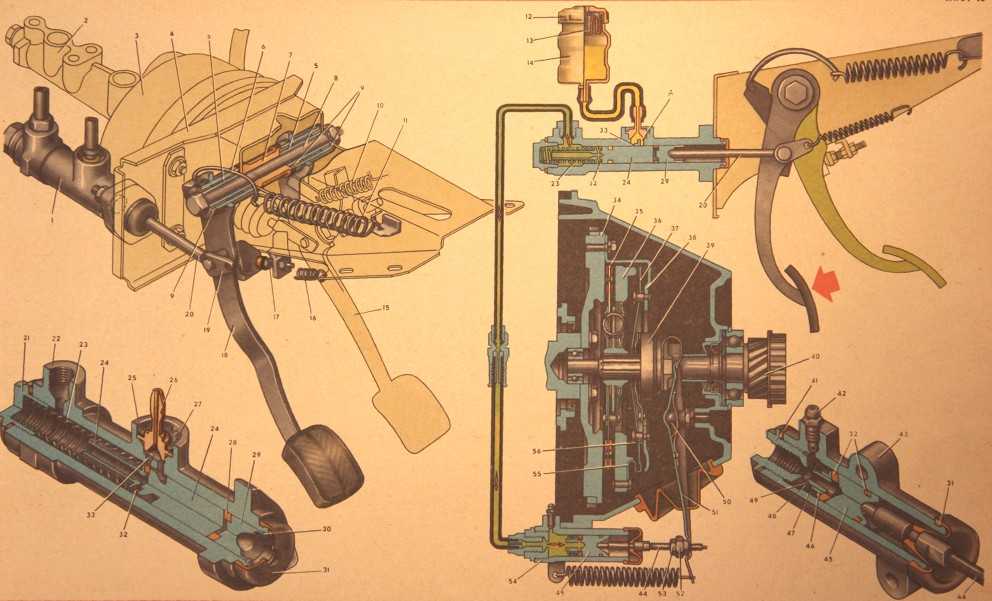

В свою очередь, гидропривод состоит из двух цилиндров: главного и рабочего. При воздействии на педаль, в ГЦ создается давление, вследствие чего тормозная жидкость через клапан нагнетается в рабочий цилиндр (РЦ). Последний приводит в действие шток, который выжимает вилку, тем самым осуществляя выбор передач.

Традиционно РЦ расположен на картере КПП и закреплен двумя болтами, поэтому добраться к нему возможно только находясь под днищем авто. Работа обеих цилиндров зависит от наличия тормозной жидкости, поэтому нужно следить за ее уровнем, тем более, что делать это несложно – емкость находится в моторном отсеке.

КОГДА НУЖНА ЗАМЕНА НЕИСПРАВНОГО РАБОЧЕГО ЦИЛИНДРА СЦЕПЛЕНИЯ НА ВАЗ 2107: ПРИЗНАКИ И ПРИЧИНЫ

В большинстве случаев неполадки управления муфты связаны с потерей герметичности, когда педаль теряет свою упругость при нажатии. Однако данный факт еще полбеды, а вот невозможность включить передачу – это уже серьезно.

Если скомпоновать признаки, указывающие на необходимость замены рабочего цилиндра сцепления на автомобиле ВАЗ 2107, то получим список:

Падение уровня тормозной жидкости в бачке, что говорит о потере герметичности шланга или РЦ. Поломка также определяется по пятнам под машиной.
Периодические «провалы» педали или ее мягкий ход свидетельствуют о попадании воздуха в систему. Поломка может быть следствием изношенного манжета или трещин корпуса рабочего цилиндра.
Постепенная потеря жесткости педали и затрудненное переключение передач говорят о поломке пружины РЦ. При этом уровень жидкости остается без изменений, а регулировка педали результатов не дает.

Протекание жидкости из главного цилиндра сигнализирует аналогичными признаками, поэтому при осмотре нужно обращать внимание и на его состояние

КАК СМЕНИТЬ РАБОЧИЙ ЦИЛИНДР LADA САМОСТОЯТЕЛЬНО?

Для работы понадобится следующий набор инструмента:

Пассатижи.
Рожковый ключ «на 17».
Головка «на 13».

Процесс ремонта комфортнее выполнять на смотровой яме или эстакаде. При отсутствии такой возможности переднюю часть машины нужно поднять домкратом и установить на опоры, предварительно зафиксировав задние колеса башмаками. Далее работы производятся по следующим переходам:

Ослабить рожковым ключом «на 17» гайку наконечника шланга в пробке РЦ.
При помощи пассатижей отсоединить оттяжную пружину.
Разогнуть и вынуть пассатижами шплинт на конце толкателя.
Головкой «на 13» отвернуть два болта крепления цилиндра к картеру КПП.
Отсоединить кронштейн, который крепился болтами.
Вынув толкатель из вилки, взять РЦ в руку и ключом «на 17» полностью отвернуть гайку наконечника и снять шланг.
Выполнить замену рабочего цилиндра сцепления на автомобиле ВАЗ 2107, и сразу закрутить наконечник шланга, чтобы избежать потерь тормозной жидкости.
Закрепить новую деталь в обратной последовательности.

Определенная часть автолюбителей предпочитают слить старую тормозную жидкость перед операцией, считая, что это позволит им избавиться от грязи в системе. Как бы там ни было, а прокачку и регулировку сцепления делать придется в любом случае.

КАК ПРОКАЧАТЬ СИСТЕМУ УПРАВЛЕНИЯ МУФТЫ?

Для качества работы трансмиссии важно отсутствие воздуха в системе, для чего и делается прокачка. Процедура аналогична прокачке тормозов

Для выполнения работы нужен помощник:

Залить в бачок на главном цилиндре тормозную жидкость.
Надеть на штуцер резиновый шланг соответствующего диаметра. Второй конец шланга опустить в емкость с некоторым количеством жидкости.
Попросить помощника нажать на педаль 5-6 раз и зафиксировать ее в нажатом положении.
Ключом «на 10» отвинтить на пол-оборота штуцер и выпустить пузырьки воздуха, после чего закрутить штуцер и повторить процедуру до полного исчезновения воздуха в жидкости.

Как заменить рабочий цилиндр сцепления на ВАЗ 2101-ВАЗ 2107?

Снятие:
1) Для снятия сперва вам нужно будет запастись гаечным ключом и при помощи ключа, ослабить гайку которая крепит шланг к цилиндру.

Примечание!
Заметьте то что затяжку данной гайки всего лишь нужно будет ослабить, а не полностью отвернуть и после чего отсоединить шланг от цилиндра, такого пока делать не нужно, это чуть ниже!

2) Затем отложите гаечный ключ в сторону, и после чего при помощи пассатижей, оттяните а затем полностью снимите оттяжную пружину с цилиндра.

3) Следом не убирая пассатижи, разогните и после чего извлеките шплинт из отверстия которое находится в кончике толкателя данного цилиндра.

Примечание!
Шплинт это одна из таких деталей которая очень часто теряется, поэтому положите её на видное место чтобы потом можно было её беспрепятственно найти и установить обратно!

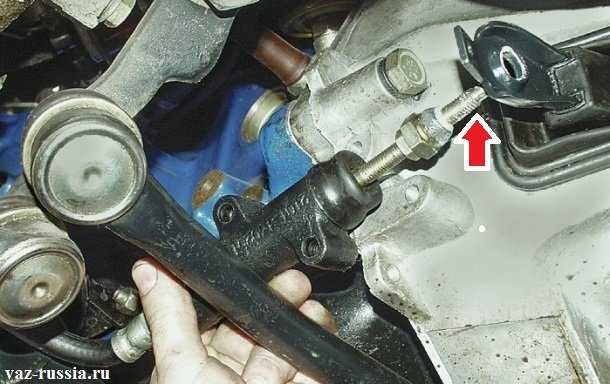

4) Далее при помощи ключа выверните два болта которые крепят цилиндр к картеру сцепления коробки передач.

5) Теперь отсоедините скобу от цилиндра которая так же закреплялась болтами вместе с самим цилиндром и которая служит для крепления оттяжной пружины.

6) Затем ухватившись рукой за рабочий цилиндр, аккуратно снимите его вынув при этом толкатель который указан стрелкой из отверстия которое находиться в вилке.

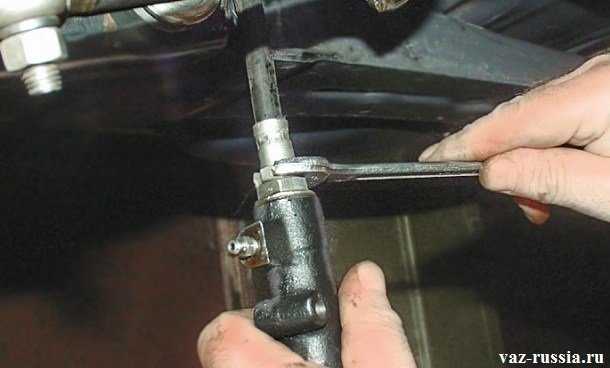

7) И после чего полностью отверните гайку, которая крепит шланг к цилиндру, и затем полностью снимите цилиндр с автомобиля.

Примечание!
Перед тем как начать отворачивать данную гайку, подготовьте какую нибудь пробку или же емкость, в которую сольётся вся тормозная жидкость из шланга гидропривода сцепления. Теперь когда всё подготовлено аккуратно отверните гайку которая крепит шланг и тем самым отсоедините шланг от цилиндра и затем слейте из отверстия шланга, а так же из отверстия самого рабочего цилиндра всю отработанную тормозную жидкость!

Лучше конечно же всё таки будет слить из шланга всю жидкость в ёмкость и после установки нового цилиндра залить совершенно новую тормозную жидкость в гидропривод сцепления, потому что когда жидкость будет сливаться она тем самым промоет всю систему от грязи которая в ней находиться! (О том как залить тормозную жидкость в бачок сцепления, см. в статье под названием: «Замена жидкости в сцепление»)

Установка:
1) Установка нового цилиндра сцепления происходит в обратном порядке снятию.

Примечание!
После установки цилиндра, обязательно произведите прокачку сцепления! (О том как прокачать сцепление, см. в статье: «Прокачка сцепления на ВАЗ»)

Дополнительный видео-ролик:
Более подробно на процесс замены данного цилиндра, вы смажете поглядеть на видео-ролике который размещён чуть ниже:
