Меняем сцепление на лада калина не снимая коробки

Прокачка сцепления Лады Ларгус

Прокачка актуальна только для гидравлического привода на КПП JR5. Это нужно делать, если в гидросистему попал воздух и образовалась воздушная пробка. Признаки наличия проблемы: сцепление начинает «вести», а при полном нажатии педали фрикционная муфта выключается не до конца. При включении любой передачи разносится характерный скрежет шестерён, рычагом становится трудно управлять.

Чтобы прокачать сцепление, нужно сначала заменить тормозную жидкость и восстановить герметизацию систем тормозов и сцепления. Без этого педаль будет просто проваливаться. Для работы понадобятся отвёртка с плоским жалом, новая тормозная жидкость, подходящая ёмкость и шланг, соответствующий диаметру штуцера. Процесс прокачивания такой:

1. Проверить уровень тормозной жидкости в бачке и долить до максимальной отметки, если необходимо.
2. Со штуцера рабочего цилиндра сцепления снимается защитный колпачок, надевается подходящий шланг (например, от капельницы). Второй конец нужно опустить в ёмкость для слива тормозной жидкости.
3. Далее вам понадобится помощник. Его задача – нажать педаль сцепления не менее 10 раз с интервалом в несколько секунд.
4. Ключом на 8 мм ослабляется штуцер, отвёрткой поддевается пружинный фиксатор и приподнимается до щелчка. Наконечник из патрубка цилиндра смещается на 1 см.
5. Помощник выжимает сцепление и держит педаль, в это время жидкость из цилиндра по шлангу потечёт в ёмкость.
6. После того как жидкость перестанет течь, штуцер закручивается, наконечник патрубка цилиндра вдвигается обратно и закрепляется пружинным фиксатором.
7. После этого педаль можно отпустить и через 5-10 секунд повторить операцию.

Прокачивать нужно до тех пор, пока из шланга не начнёт вытекать только жидкость – в ней не должно быть пузырьков воздуха. После завершения процедуры наденьте на штуцер защитный колпачок.

Устройство и принцип работы сцепления

Нажимной диск находится в стальном кожухе, который с помощью болтов крепится к маховику силовой установки. Фрикционный диск устанавливается на шлицы первичного вала КПП и зажимается диафрагменной пружиной между нажимным диском и маховиком. Направляющая втулка – это узел неразборного типа, в состав которого входит подшипник первичного вала и сальник.

Перемещение подшипника осуществляется вилкой на шаровой опоре, установленной в картер сцепления. Вилка вставляется в пазы муфты подшипника без креплений. На плече этого своеобразного рычага выключения закреплён привод (трос), второй конец которого соединяется с педалью в салоне.

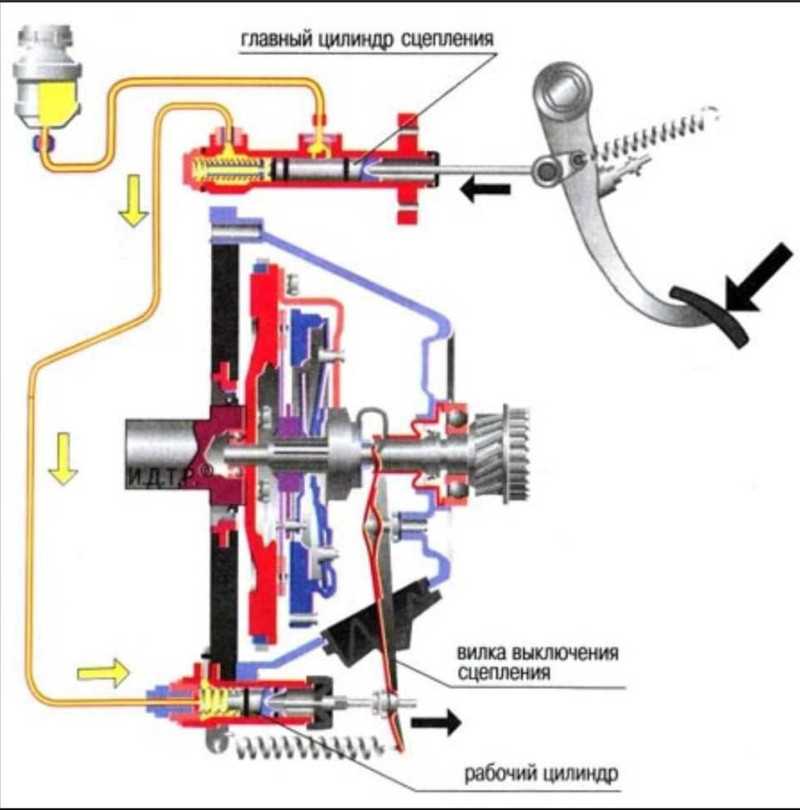

Гидравлический привод сцепления Лады Ларгус с коробкой передач JR5 состоит из следующих узлов:

• главный цилиндр, который установлен в подкапотном пространстве,
• рабочий цилиндр в картере сцепления,
• подшипник выключения,
• трубопровод с трубками и шлангами,
• педаль.

Педаль соединяется с толкателем главного цилиндра с помощью фиксатора наконечника. Она совмещена на одной оси с педалью тормоза и прикрепляется кронштейном к кузову. Педаль снабжается пружиной для возможности возврата в исходное положение.

Главный цилиндр соединяется с бачком, в котором находится тормозная жидкость. Резервуар также служит для соединения с тормозным цилиндром. Рабочий цилиндр объединен с подшипником выключения сцепления, прикрепляется к картеру изнутри и оказывает давление на подшипник через диафрагменную пружину. Гидропривод работает благодаря наличию тормозной жидкости. Он не нуждается в регулировке в течение всего срока эксплуатации.

На коленчатом валу двигателя Ларгуса закреплен маховик, вращающийся при работе силового агрегата. В маховик установлен первичный вал, на шлицах которого находится диск сцепления. По этим шлицам диск может перемещаться в обе стороны на несколько сантиметров. Первичный вал с помощью шестерни соединяется с вторичным, который передает крутящий момент на полуоси.

Нажимая и отпуская педаль сцепления, водитель регулирует нажим диска от маховика мотора. При переводе рычага переключения передач в нейтральное положение шестерни вторичного вала не сцепляются с шестерней первичного. То же самое происходит и при нажатии педали: водитель включает нужную передачу и, плавно отпуская сцепление, увеличивает обороты. В это время шестерни постепенно входят в зацепление. Диск через шлицы прижимается к маховику, передавая тем самым крутящий момент на КПП.

16-клапанные двигатели выдают больше мощности, поэтому для них используется сцепление с более жестокой нажимной пружиной и демпфером фрикционного диска. Отличить диски можно по прорези лепестков пружины и пружинам демпфера, так как они маркированы краской. Размер используемых дисков одинаков.

Возможные неисправности их признаки и диагностика

Распространенные поломки

Прежде чем разбираться, как отцентровать диск сцепления без первичного вала нужно убедиться в необходимости ремонта или замены последнего. Даже в автомобилях с современной корзиной избежать износа невозможно вследствие неполного выключения скоростей и пробуксовок. Чтобы установить причину проблемы можно ориентироваться на следующие признаки:

1. При отсутствии свободного хода педали причиной может быть изношенная муфта. Вследствие этого прекращается передача крутящего момента от двигателя.
2. Наличие масла в сухом отсеке указывает на сильный износ манжеты, отвечающей за уплотнение коленчатого вала.
3. При увеличении хода педали в салоне автомобиля причиной является неполное выключение муфты.

Любая из рассмотренных неисправностей требует диагностики и устранения. С этой целью можно обратиться в сервисный центр или сделать все самостоятельно. В последнем случае нужно иметь необходимый инструмент и знать, как правильно снимать корзину.

Как смазать выжимной подшипник, не снимая коробки

Исходя из вышеизложенного материала, мы узнали, что выжимной подшипник одет на первичный вал коробки передач. Это значит, что при замене придётся снимать и её. И тут сразу возникнет вопрос: «Можно ли смазать выжимной, не демонтируя коробки?»

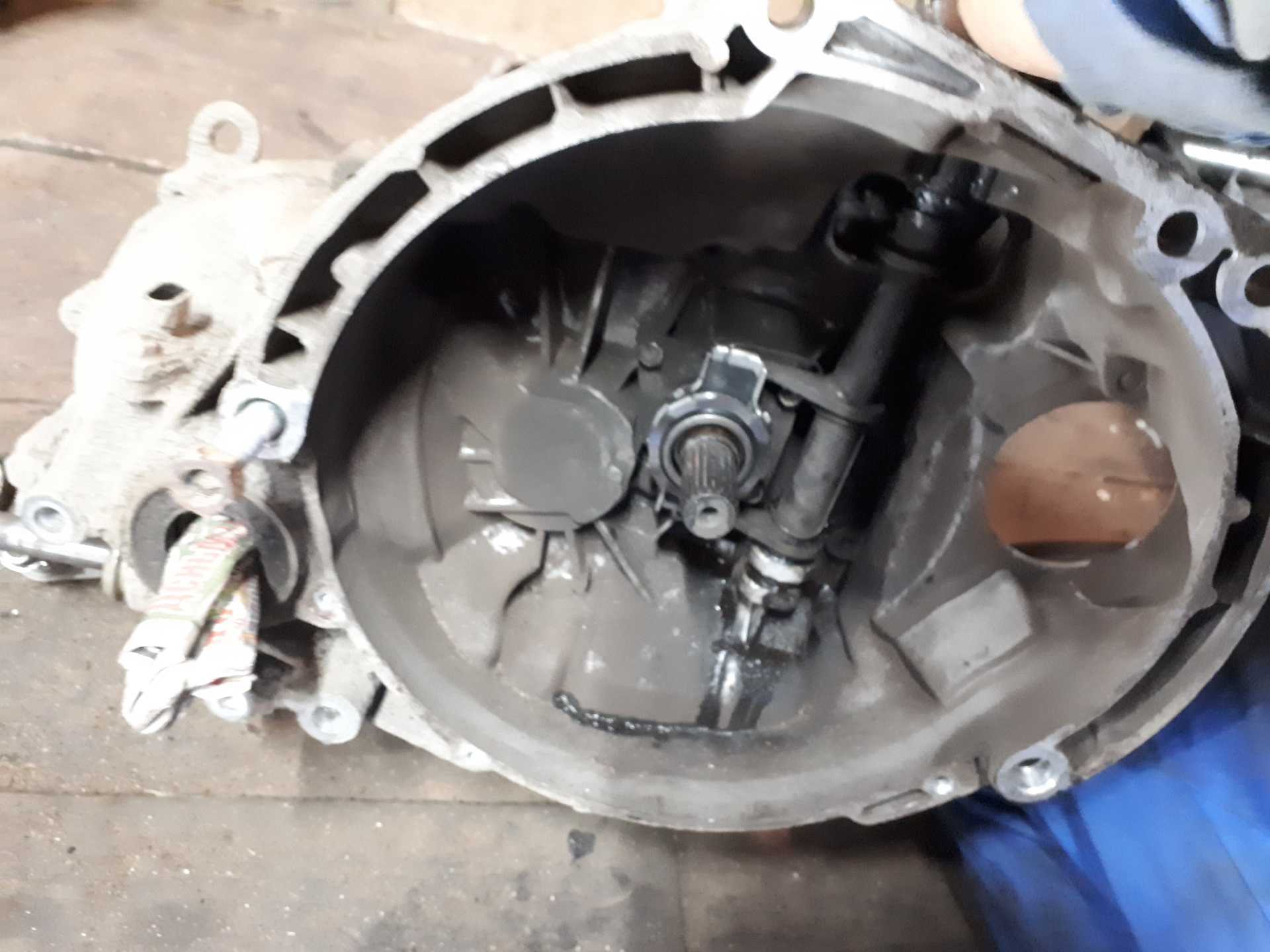

Выжимной подшипник в коробке передач

К сожалению, сделать это, когда он установлен на автомобиле невозможно. Мало того, вы к нему даже не подлезете, поскольку будет мешать, так называемый, чехол или колокол сцепления. Поэтому, чтобы смазать выжимной, нужно сначала снять коробку и не придумывать велосипед. Тогда опять возникает вопрос. Зачем его вообще смазывать, если для этого приходится разбирать половину трансмиссии? Проще сразу уже купить новый, поставить и не морочить себе голову. Так в основном большинство водителей и делают, более того, так настоятельно рекомендуется делать! Но, если вам это нужно принципиально либо по каким-либо другим причинам, то можете снять старый выжимной и смазать его.

Устройство и принцип работы сцепления

Нажимной диск находится в стальном кожухе, который с помощью болтов крепится к маховику силовой установки. Фрикционный диск устанавливается на шлицы первичного вала КПП и зажимается диафрагменной пружиной между нажимным диском и маховиком. Направляющая втулка – это узел неразборного типа, в состав которого входит подшипник первичного вала и сальник.

Перемещение подшипника осуществляется вилкой на шаровой опоре, установленной в картер сцепления. Вилка вставляется в пазы муфты подшипника без креплений. На плече этого своеобразного рычага выключения закреплён привод (трос), второй конец которого соединяется с педалью в салоне.

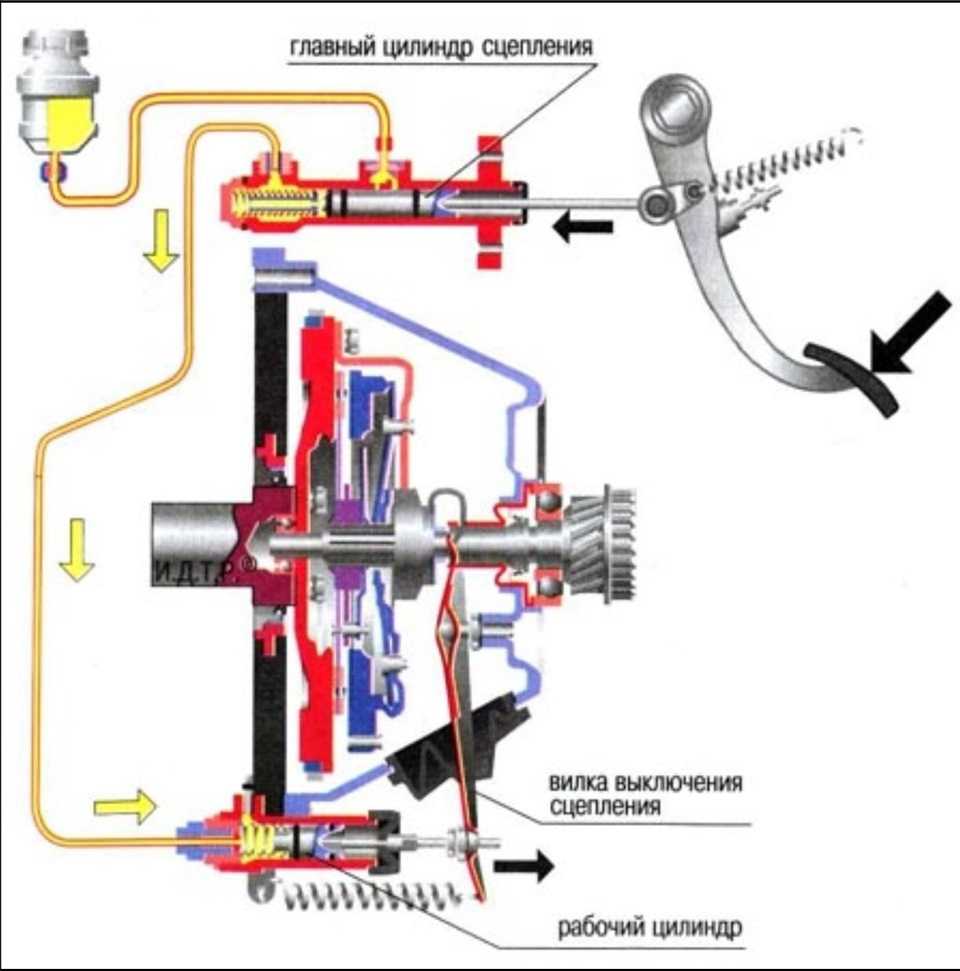

Гидравлический привод сцепления Лады Ларгус с коробкой передач JR5 состоит из следующих узлов:

• главный цилиндр, который установлен в подкапотном пространстве,
• рабочий цилиндр в картере сцепления,
• подшипник выключения,
• трубопровод с трубками и шлангами,
• педаль.

Педаль соединяется с толкателем главного цилиндра с помощью фиксатора наконечника. Она совмещена на одной оси с педалью тормоза и прикрепляется кронштейном к кузову. Педаль снабжается пружиной для возможности возврата в исходное положение.

Главный цилиндр соединяется с бачком, в котором находится тормозная жидкость. Резервуар также служит для соединения с тормозным цилиндром. Рабочий цилиндр объединен с подшипником выключения сцепления, прикрепляется к картеру изнутри и оказывает давление на подшипник через диафрагменную пружину. Гидропривод работает благодаря наличию тормозной жидкости. Он не нуждается в регулировке в течение всего срока эксплуатации.

На коленчатом валу двигателя Ларгуса закреплен маховик, вращающийся при работе силового агрегата. В маховик установлен первичный вал, на шлицах которого находится диск сцепления. По этим шлицам диск может перемещаться в обе стороны на несколько сантиметров. Первичный вал с помощью шестерни соединяется с вторичным, который передает крутящий момент на полуоси.

Нажимая и отпуская педаль сцепления, водитель регулирует нажим диска от маховика мотора. При переводе рычага переключения передач в нейтральное положение шестерни вторичного вала не сцепляются с шестерней первичного. То же самое происходит и при нажатии педали: водитель включает нужную передачу и, плавно отпуская сцепление, увеличивает обороты. В это время шестерни постепенно входят в зацепление. Диск через шлицы прижимается к маховику, передавая тем самым крутящий момент на КПП.

16-клапанные двигатели выдают больше мощности, поэтому для них используется сцепление с более жестокой нажимной пружиной и демпфером фрикционного диска. Отличить диски можно по прорези лепестков пружины и пружинам демпфера, так как они маркированы краской. Размер используемых дисков одинаков.

Снятие и разборка сцепления

Первые шаги

Прежде чем начать снимать сцепление, приведите автомобиль в гараж или другое удобное место, где можно работать с машиной. Откройте капот и отсоедините проводку от аккумулятора, чтобы избежать короткого замыкания и других неприятностей.

Далее нужно поднять машину на подъемник или воспользоваться гидромолотом. Поместите автомобиль на подставки и зафиксируйте его.

Снятие сцепления

Для снятия сцепления нужно снять кожух сцепления, который находится под корпусом картера. Для этого отсоедините гайки, которые крепят кожух к машине.

Далее нужно отсоединить привод при помощи отвертки или другого инструмента. Затем снимите маховик, который крепится на коробке передач.

Теперь нужно снять центральный выжимной механизм путем разъединения вилки от подшипника вильчатой платформы. Выжимной механизм можно удалить, после снятия крепежа. При этом необходимо обязательно проверить состояние шлицев.

Разборка сцепления

Перед тем, как приступить к разборке сцепления, необходимо очистить детали от грязи и нагара. Для этого можно использовать специальные чистящие средства.

Разборку сцепления начинают с удаления накладок сцепления и заменой их на новые, если старые затерты или стерты. Для этого отсоединяют крепеж и снимают накладки.

Затем следует снять маховик и проверить его на предмет повреждений или потертостей.

Далее можно приступить к снятию сцепного кольца. Это делается путем отвинчивания гаек, которые крепят кольцо к маховику.

После этого можно демонтировать выжимной механизм, открутив болты крепления и снять корзину сцепления.

Шум — признак потребности замены?

На самом деле нет. Если появился шум, это не говорит о том, что вам следует незамедлительно заменить элемент. Но и тянуть с ремонтом настоятельно не рекомендуется. Скажем так, это сигнал к определенным действиям, на выполнение которых у вас будет некоторое время, пока последствия не стали катастрофическими.

В некоторых случаях шум возникает при запуске мотора, и он сохраняется, пока автомобиль не прогреется, после чего исчезает. В других случаях шум возвращается при каждой попытке отключения сцепления.

Самый плохой вариант — это скрежет. Такой звук говорит о том, что элемент трется о лепестковую пружину, на лепестках будет образовываться выработка. Если вам «посчастливилось» столкнуться с подобной ситуацией, времени нет. Нужно быстро производить замену.

Кстати, ремонтировать его не имеет никакого смысла. Выжимные подшипники не поддаются ремонту, потому единственное решение — замена.

Расположение подшипника первичного вала

В большинстве автомобилей подшипник первичного вала не приходится долго отыскивать: он располагается на первичном валу непосредственно после сальника, а в некоторых КПП даже совмещает функции подшипника и сальника. Из-за этого он испытывает постоянные нагрузки, передаваемые от двигателя, наряду с выжимным подшипником. Чтобы произвести визуальный осмотр и убедиться в его поломке либо исправности, достаточно слить масло и снять кожух с коробки передач. Как правило, на первичный вал устанавливают роликовые подшипники, размеры которых могут отличаться для разных марок машин.

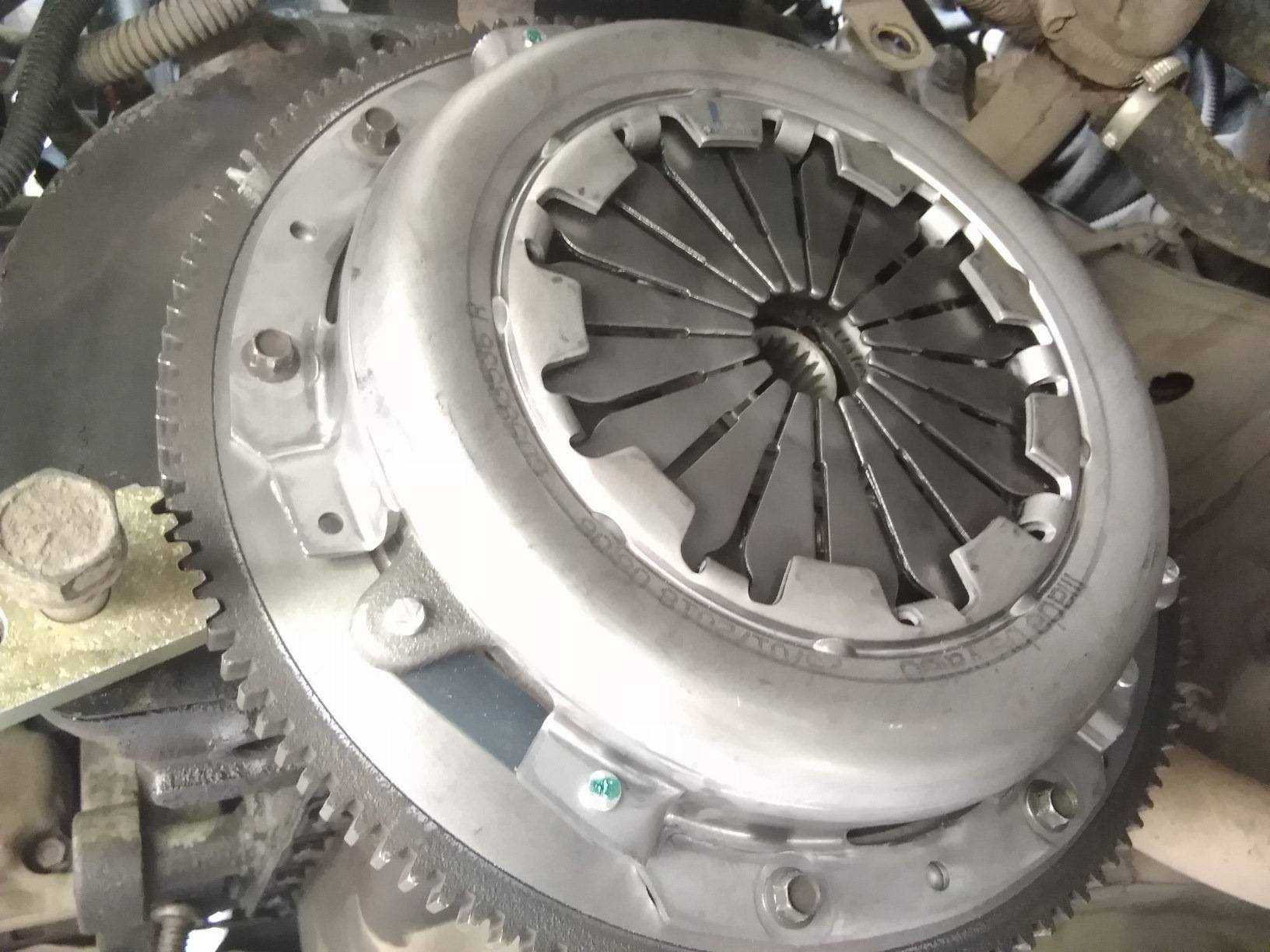

Операции по снятию и дефектовке деталей сцепления Лада Ларгус

Работа показана на примере автомобиля с двигателем К4М.

На автомобиле с двигателем К7М сцепление снимают полностью аналогичными приемами. 1. Снимите коробку передач

Если будете устанавливать прежний нажимной диск, пометьте любым способом (например, маркером) взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в прежнее положение (для сохранения балансировки). Последующие операции для наглядности показаны на снятом двигателе.

Так расположены болты крепления кожуха сцепления к маховику двигателя.

3. Снимите нажимной и ведомый диски сцепления с маховика, придерживая ведомый диск.

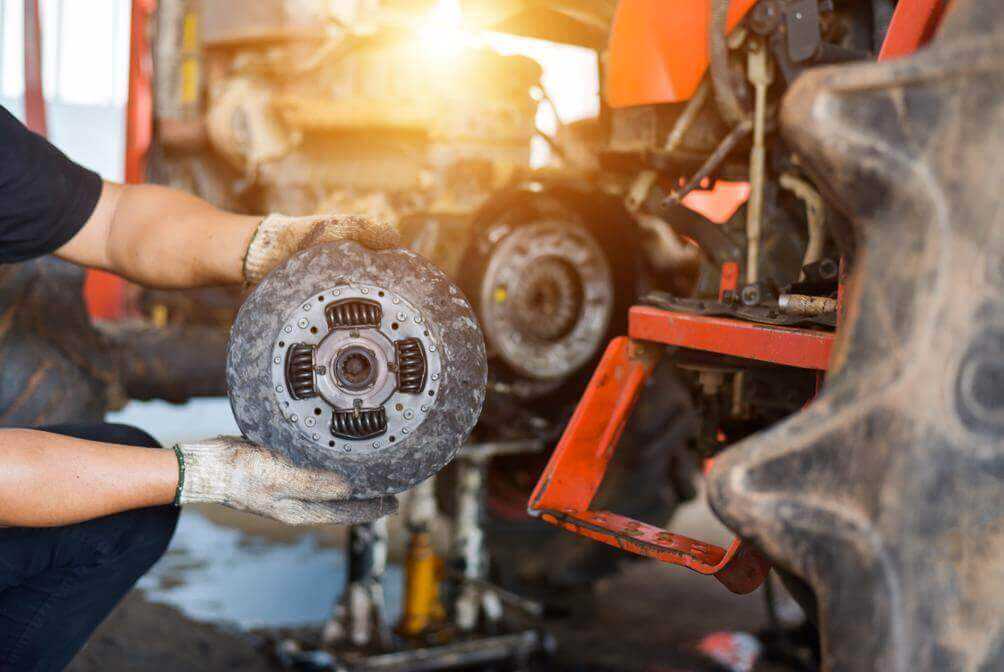

4. Осмотрите ведомый диск сцепления. Трещины на деталях ведомого диска не допускаются. Проверьте степень износа фрикционных накладок. Если головки заклепок утоплены менее чем на 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск надо заменить.

Если накладки ведомого диска замаслены, проверьте состояние сальника первичного вала коробки передач. Возможно, потребуется его замена.

5. Проверьте надежность фиксации демпферных пружин в гнездах ступицы ведомого диска, пытаясь переместить их рукой в гнездах ступицы. Если пружины легко перемещаются в гнездах или сломаны, замените диск.

6. Проверьте осевое биение ведомого диска, если при визуальном осмотре обнаружено его коробление.

Если биение превышает 0,5 мм, замените диск. 7

Осмотрите рабочие поверхности трения маховика и нажимного диска, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы. 8

При ослаблении заклепочных соединений А деталей кожуха и нажимного диска замените нажимной диск в сборе. Внешним осмотром оцените состояние диафрагменной пружины В нажимного диска. Наличие трещин на диафрагменной пружине не допускается. Места Б контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (износ не должен превышать 0,8 мм). В противном случае замените нажимной диск в сборе

8. При ослаблении заклепочных соединений А деталей кожуха и нажимного диска замените нажимной диск в сборе. Внешним осмотром оцените состояние диафрагменной пружины В нажимного диска. Наличие трещин на диафрагменной пружине не допускается. Места Б контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (износ не должен превышать 0,8 мм). В противном случае замените нажимной диск в сборе.

9. Осмотрите соединительные звенья А кожуха и диска. Если звенья деформированы или сломаны, замените нажимной диск в сборе. Внешним осмотром оцените состояние опорных колец Б нажимной пружины. Кольца не должны иметь трещин и следов износа. В противном случае замените нажимной диск в сборе.

10. Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач. При необходимости устраните причины заедания или замените дефектные детали. 11. Нанесите на шлицы ступицы ведомого диска тугоплавкую консистентную смазку.

Устанавливайте ведомый диск таким образом, чтобы выступающая часть ступицы диска (показана стрелкой) была направлена в сторону диафрагменной пружины кожуха сцепления.

13 после установите на три центрирующих штифта кожух нажимного диска сцепления. После этого можно ввернуть и болты крепления.

14. Болты вворачивайте равномерно, по одному обороту ключа каждый, поочередно переходя от болта к болту по диаметру. Момент затяжки болтов 20 Н*м.

15. Выньте оправку.

16. Установите коробку передач. 17. Удалите воздух из гидропривода выключения сцепления автомобиля с коробкой передач JН5

Прокачка сцепления Лады Ларгус

Прокачка актуальна только для гидравлического привода на КПП JR5. Это нужно делать, если в гидросистему попал воздух и образовалась воздушная пробка. Признаки наличия проблемы: сцепление начинает «вести», а при полном нажатии педали фрикционная муфта выключается не до конца. При включении любой передачи разносится характерный скрежет шестерён, рычагом становится трудно управлять.

Чтобы прокачать сцепление, нужно сначала заменить тормозную жидкость и восстановить герметизацию систем тормозов и сцепления. Без этого педаль будет просто проваливаться. Для работы понадобятся отвёртка с плоским жалом, новая тормозная жидкость, подходящая ёмкость и шланг, соответствующий диаметру штуцера. Процесс прокачивания такой:

1. Проверить уровень тормозной жидкости в бачке и долить до максимальной отметки, если необходимо.
2. Со штуцера рабочего цилиндра сцепления снимается защитный колпачок, надевается подходящий шланг (например, от капельницы). Второй конец нужно опустить в ёмкость для слива тормозной жидкости.
3. Далее вам понадобится помощник. Его задача – нажать педаль сцепления не менее 10 раз с интервалом в несколько секунд.
4. Ключом на 8 мм ослабляется штуцер, отвёрткой поддевается пружинный фиксатор и приподнимается до щелчка. Наконечник из патрубка цилиндра смещается на 1 см.
5. Помощник выжимает сцепление и держит педаль, в это время жидкость из цилиндра по шлангу потечёт в ёмкость.
6. После того как жидкость перестанет течь, штуцер закручивается, наконечник патрубка цилиндра вдвигается обратно и закрепляется пружинным фиксатором.
7. После этого педаль можно отпустить и через 5-10 секунд повторить операцию.

Прокачивать нужно до тех пор, пока из шланга не начнёт вытекать только жидкость – в ней не должно быть пузырьков воздуха. После завершения процедуры наденьте на штуцер защитный колпачок.

Трос сцепления Лада Ларгус на КПП JH3

Операции по регулировке троса сцепления Лада Ларгус с КПП JH3

1. Для удобства последующей установки измерьте перед снятием троса длину свободной резьбовой части нижнего наконечника троса (у коробки передач). 2. Переместив трос вперед, выведите его наконечник из прорези вилки выключения сцепления.

3. Извлеките демпфер оболочки троса из кронштейна на картере коробки передач.

4. В салоне под панелью приборов отсоедините наконечник троса от сектора педали сцепления.

5. Извлеките оболочку троса из упора в щите передка и снимите трос, вытаскивая его из щита в моторный отсек. 6. Установите трос привода выключения сцепления в порядке, обратном снятию.7. После установки нового троса выполните начальную регулировку троса. Измерьте размеры L и L1 соответственно между торцом демпфера и вилкой выключения сцепления, а также между торцом демпфера и наконечником троса. Размер L должен быть равен (86±5) мм, размер L1 — (60±5) мм.

Если размеры не соответствуют указанным интервалам значений, установите их вращением регулировочной гайки наконечника троса при ослабленной контргайке. По мере износа накладок ведомого диска сцепления в процессе эксплуатации изменяется и начальная установка троса привода выключения сцепления. При этом педаль сцепления перемещается вверх, увеличивается ее полный ход и сцепление включается с задержкой в самом конце хода педали. В этом случае проверьте и восстановите начальную установку троса регулировочной гайкой на его резьбовом наконечнике.

8. Нажмите на педаль сцепления три раза до упора и повторно измерьте расстояния L и L1. В случае необходимости повторите регулировку. 9. Убедитесь, что ход свободного конца вилки выключения сцепления находится в пределах 30-35 мм.

Прокачка сцепления Лады Ларгус

Прокачка актуальна только для гидравлического привода на КПП JR5. Это нужно делать, если в гидросистему попал воздух и образовалась воздушная пробка. Признаки наличия проблемы: сцепление начинает «вести», а при полном нажатии педали фрикционная муфта выключается не до конца. При включении любой передачи разносится характерный скрежет шестерён, рычагом становится трудно управлять.

Чтобы прокачать сцепление, нужно сначала заменить тормозную жидкость и восстановить герметизацию систем тормозов и сцепления. Без этого педаль будет просто проваливаться. Для работы понадобятся отвёртка с плоским жалом, новая тормозная жидкость, подходящая ёмкость и шланг, соответствующий диаметру штуцера. Процесс прокачивания такой:

1. Проверить уровень тормозной жидкости в бачке и долить до максимальной отметки, если необходимо.
2. Со штуцера рабочего цилиндра сцепления снимается защитный колпачок, надевается подходящий шланг (например, от капельницы). Второй конец нужно опустить в ёмкость для слива тормозной жидкости.
3. Далее вам понадобится помощник. Его задача – нажать педаль сцепления не менее 10 раз с интервалом в несколько секунд.
4. Ключом на 8 мм ослабляется штуцер, отвёрткой поддевается пружинный фиксатор и приподнимается до щелчка. Наконечник из патрубка цилиндра смещается на 1 см.
5. Помощник выжимает сцепление и держит педаль, в это время жидкость из цилиндра по шлангу потечёт в ёмкость.
6. После того как жидкость перестанет течь, штуцер закручивается, наконечник патрубка цилиндра вдвигается обратно и закрепляется пружинным фиксатором.
7. После этого педаль можно отпустить и через 5-10 секунд повторить операцию.

Прокачивать нужно до тех пор, пока из шланга не начнёт вытекать только жидкость – в ней не должно быть пузырьков воздуха. После завершения процедуры наденьте на штуцер защитный колпачок.

Устройство выжимного подшипника

Эффективность сцепления существенно снижается без выжимного подшипника, который, отвечая за отключение и своевременное включение сцепления, принимает на себя большую нагрузку. При нажатии на соответствующую педаль подшипник давит на лепестки корзины сцепления. Расположена деталь на самой оси вращения.

Устройство выжимного подшипника сцепления

Если рассматривать основные типы подшипников, то их немного: механический и гидравлический.

1. Механический или роликовый. Считается более дешевым и простым в конструкции.
2. Гидравлический. Срабатывание происходит за счет гидросистемы, поэтому водителю не нужно прилагать много усилий.

Как выглядит выжимной подшипник

Но принцип действия выжимного подшипника не зависит от вида. Работа механизма остается неизменной:

• к маховику прижимается ведомый диск сцепления, обеспечивая тем самым надежный контакт деталей;
• на ведущий диск давит специальная диафрагменная пружина;
• внутренние лепестки пружины прижимается механическим или гидравлическим подшипником;
• инициация движения выжимного осуществляется за счет вилки сцепления. Это и приводит к разъединению дисков (ведомого и ведущего).

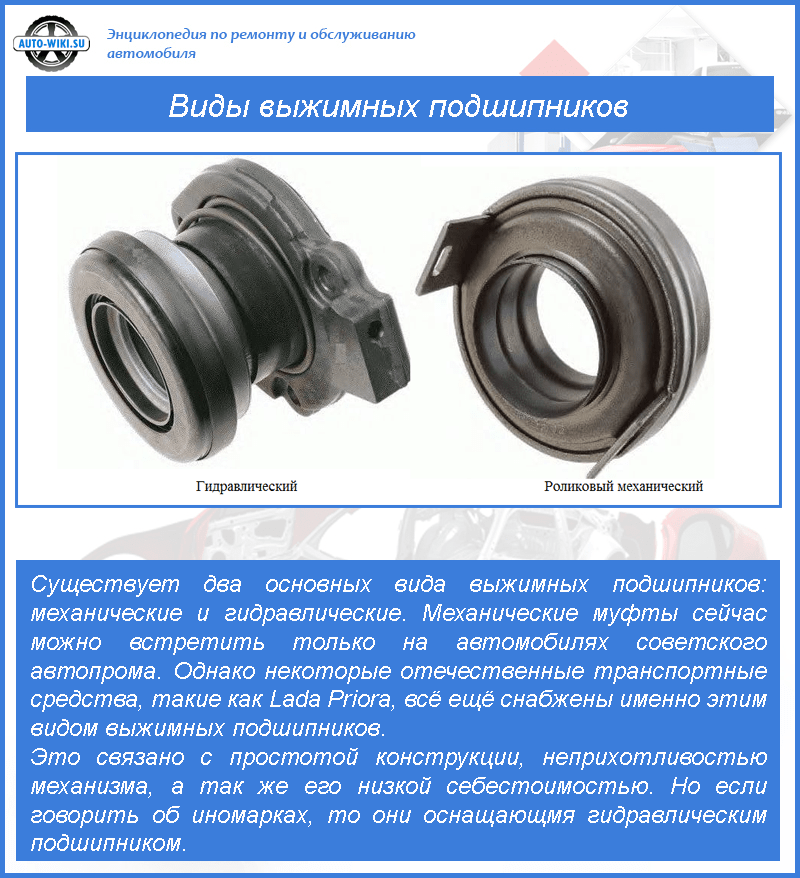

Виды выжимных подшипников

Выжимной подшипник, как и все элементы сцепления, постепенно изнашивается, поэтому рано или поздно его приходится менять. Если проигнорировать плановую замену, то водитель рискует столкнуться с признаками вышедшего из строя подшипника. А это может привести к более серьезным поломкам.

Гидравлический выжимной подшипник

Замена сцепления на Ладе Гранте без снятия МКПП

Необходимые материалы, инструменты:

• гидравлический (механический) домкрат;
• смотровая яма;
• плечо;
• ветошь;
• комплект автоинструментов;
• дополнительное освещение;
• жидкость WD-40.

Алгоритм замены сцепления

1. Вывешиваем переднюю часть машины, устанавливаем ее на деревянные проставки.

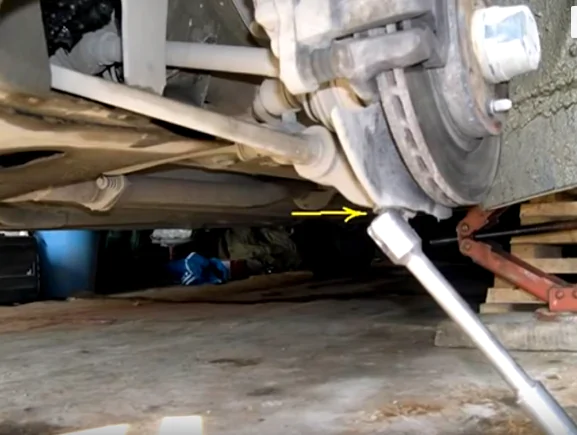

2. Отвинчиваем болты, снимаем колесо, крепления наконечника шаровой опоры.

Крепления наконечника шаровой опоры

3. Снимаем клеммы с аккумуляторной батареи.
4. Отсоединяем датчик массового расхода воздуха (ДМРВ), извлекаем воздушный фильтр.

Воздушный фильтр

5. Снимаем трос сцепления с вилки. Отпускаем гайку на «10».

Трос сцепления

6. Ключ на «17», выкручиваем болты крепления стартера, извлекаем его.

Болты крепления стартера

7. Отпускаем верхние крепления МКПП к блоку цилиндров.
8. Снимаем датчик скорости, извлекаем его, отвинчиваем тросик спидометра.
9. Ключ на «19», демонтируем продольный рычаг, растяжку.
10. Выкручиваем нижний болт крепления стартера.

11. Снимаем реактивную тягу, выкручиваем нижние крепления коробки передач.

Нижние крепления коробки передач

12. Отвинчиваем гайку на хомуте тяги привода КПП.
13. Подставляем опоры под поддон картера, откручиваем две подушки двигателя, опускаем его.

14. Аккуратно отодвигаем КПП, опускаем ее на трос в подвисшем состоянии.

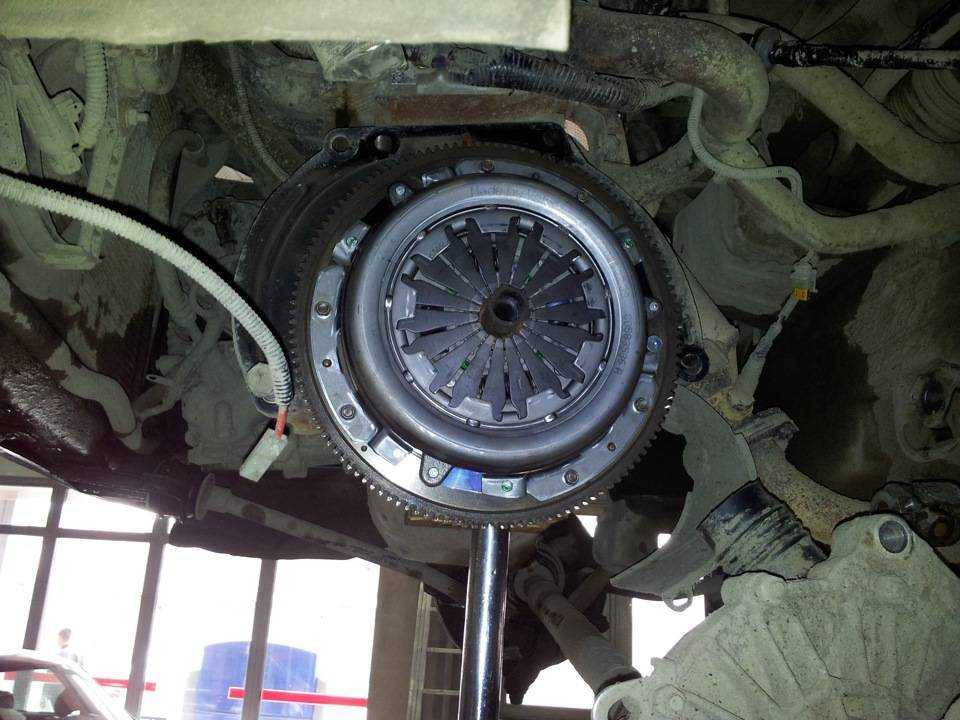

15. Доступ к сцеплению обеспечен, проводим профилактические работы.

По завершению устанавливаем в обратной последовательности.

Замена сцепления на Ладе Гранте (робот)

Процесс профилактики и замены аналогичен вышеописанному. При условии соблюдения рекомендаций, проблем с установкой у ремонтника не возникнет.

Главная задача — не повредить верхний актуатор при демонтаже/установке АКПП. С целью облегчения разбора АКПП, предварительно снимаем поперечину подрамника.
Опускаем две подушки двигателя, отводим АКПП, проводим замену сцепления. По окончанию, собираем конструкцию в обратной последовательности.
