Опасность для подшипника
Первая и самая главная опасность описана в предыдущей части статьи. Поэтому никогда не держите на педали сцепления ногу постоянно.
Другая опасность, часто приводящая к поломкам, является внешним фактором. Многие водители ездят по грязи, лужам, снегу. Одни вынуждены это делать по причине плохого качества дорог, другие ездят на рыбалку, охоту. В любом случае под колокол коробки попадает вода и грязь. Из-за этого смазка содержащаяся в выжимном подшипнике теряет свои свойства. Это приводит к повышенному износу, ну и соответственно выходу детали из строя.
Средний срок службы подшипника около 150 000 километров. В случае небрежного использования или плохих дорог этот срок сокращается в 3 раза.
Признаки неисправности сцепления
Признаки неисправного сцепления зависят от того, какими именно неисправностями они были вызваны.
Неполное выключение сцепления. Попросту говоря сцепление «ведет». В такой ситуации после отжимания приводной педали ведущий и ведомый диски не размыкаются полностью, и немного соприкасаются между собой. В таком случае при попытке переключить передачу раздается хруст кареток синхронизаторов. Это очень неприятная поломка, которая может привести к быстрому выходу из строя коробки передач.
- Пробуксовка дисков. То есть, его неполное включение. Такая возможная неисправность сцепления приводит к тому, что поверхности ведомого и ведущего дисков неплотно прилегают друг к другу, из-за чего проскальзывают между собой. Признаком пробуксовки сцепления является наличие запаха горелых фрикционных накладок ведомого диска. Запах напоминает горелую резину. Чаще всего такой эффект проявляется при подъеме на крутую гору или резком старте. Еще один признак пробуксовки сцепления возникает если при увеличении оборотов двигателя происходит лишь ускорение коленчатого вала, в то время как ускорения машины не происходит. То есть, на коробку передач передается лишь небольшая часть мощности от двигателя.
- Возникновение вибраций и/или посторонних звуков при включении или выключении сцепления.
- Рывки при работе сцепления. Они могут появляться как во время трогания машины с места, так и в процессе езды при переключении передач на понижение или повышение.
Вибрации и рывки сцепления сами по себе являются признаками неисправности. Поэтому при их возникновении необходимо как можно быстрее выполнить диагностику и устранить проблему, так ее решение будет дешевле.
Как проверить сцепление
Если при эксплуатации машины имеется хотя бы один из перечисленных выше признаков неисправности сцепления, то необходимо выполнить дальнейшую проверку отдельных элементов этого узла. Проверить сцепление на машине с МКПП без снятия можно на 3 основных неисправности.
«Ведет» или «не ведет»
Чтобы проверить, не «ведет» ли сцепление, необходимо запустить двигатель на холостых оборотах, выжать сцепление и включить первую или заднюю передачи. Если при этом приходится прикладывать значительные физические усилия или в процессе были слышны хруст или просто «нездоровые» звуки — значит, ведомый диск не полностью отходит от маховика. Точно в этом убедиться можно лишь демонтировав сцепление для дополнительной диагностики.
Еще один способ как можно проверить ведет ли сцепление заключается в том, что при езде с нагрузкой (грузом или в гору) будет слышен запах паленой резины. Это подгорают фрикционы на сцеплении. Нужно выполнять его демонтаж и осмотр.
Буксует ли сцепление
Для проверки сцепления на пробуксовку можно воспользоваться ручным тормозом. В частности, на ровной поверхности поставить машину на «ручник», выжать сцепление и включить третью или четвертую передачу. После этого попытаться плавно тронуться с места на первой передаче.
Если двигатель не справился с задачей и заглох — значит, сцепление в порядке. Если же при этом двигатель не глохнет и машина стоит на месте — значит, сцепление буксует. Ну и конечно при проверке нужно следить за тем, чтобы в процессе работы сцепления оно не издавало посторонних шумящих звуков и вибраций.
Проверка износа сцепления
Довольно просто можно проверить и степень износа ведомого диска и понять что сцепление надо менять. В частности, нужно:
- Запустить двигатель и включить первую передачу.
- Не подгазовывая, попытавшись тронуться с места проверить состояние диска сцепления.
- если сцепление «хватает» в самом начале — значит, диск и сцепление в целом в отличном состоянии;
- если «схватывание» происходит где-то посередине — диск изношен на 40…50% или сцепление требует дополнительной настройки;
- если сцепление хватает лишь в конце хода педали — значит, диск критически износился и требует замены. Либо же просто необходимо выполнить регулировку сцепления с помощью соответствующих регулировочных гаек.

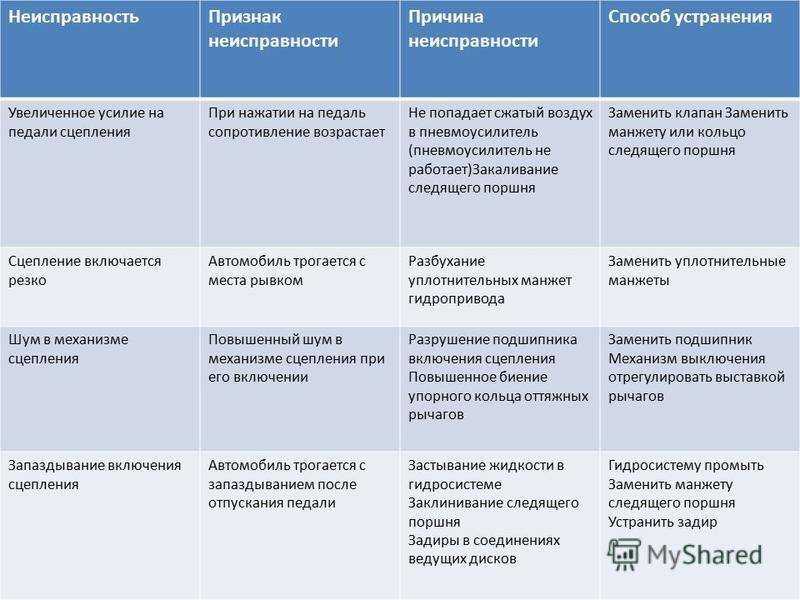

Все признаки неисправности сцепления.
Внимание, все варианты приведены в порядке снижения их вероятности от наиболее вероятных к более редким. Это самая честная неисправность
Происходит она при повреждении привода сцепления
Это самая честная неисправность. Происходит она при повреждении привода сцепления.
— порвался трос сцепления/повредился гидропривод (ремонтируется заменой и регулировкой).
— протерлась вилка сцепления и оделась на шарнир (ремонтируется заменой или наваркой и регулировкой).
Запах паленых накладок.
Это очень неприятный и специфический запах. Его невозможно ни с чем спутать.
Он возникает, как правило, при трогании с места, при попытке ускориться на большой скорости и при движении на подъем. Причина кроется в запредельном износе ведомого диска сцепления. Т.е. от его фрикционных накладок ничего не осталось. Выглядит это примерно вот так:
Если у вас автомобиль очень очень старый, или китайский, возможен вариант износа пружин в корзине сцепления, но я ни разу не встречал это на практике.
Ездить с этой неисправностью долго нельзя, так как при проскальзывании быстро изнашивается корзина и маховик.
Решение только одно — замена ведомого диска сцепления. Одновременно с этим, желательно заменить выжимной подшипник. Так как они служат примерно одинаково, стоит он не дорого, а его замена требует снятия коробки передач.
Причины ровно те же что и в предыдущем случае — износ фрикционных накладок ведомого диска.
Просто при движении на скорости моторный отсек и днище отлично продуваются и запах почувствовать, возможно не всегда.
Иногда причиной такой неисправности сцепления бывает замасливание сцепления, но это бывает крайне редко.
При нажатии на педаль сцепления слышен гул, шум или скрежет.
Причина, в большинстве случаев, кроется в износе выжимного подшипника. В зависимости от конструкции, его меняют или набивают смазкой (в основном на старых машинах).
С этой неисправностью можно ездить довольно долго, просто это не сильно комфортно в плане акустики
Также важно понимать, есть вероятность, что подшипник полностью заклинит
Гарантированное решение проблемы — замена выжимного подшипника.
Временное решение проблемы, например, для продажи автомобиля — сварить подшипник в тугоплавкой смазке.
Важно понимать, что работа по снятию и установке коробки передач стоит в разы дороже замены выжимного подшипника
Если писк и скрежет тихие, есть вероятность что развалился подшипник в маховике. Но в моей практике, только один раз в нем была проблема. Обычно его меняют при снятии корзины сцепления или при капитальном ремонте двигателя. Он, по большому счету, нужен для лучшей сохранности подшипников первичного вала коробки передач его сальника и увеличения срока службы диска сцепления.
Вибрации при трогании с места и/или при переключении скоростей.
Как правило, причина вибрации кроется в ведомом диске сцепления. Обычно у него ломаются или изнашиваются демпферные пружины:
Или частично разрушаются фрикционные накладки:
Бывает, что трескается сама корзина сцепления:
Если автомобиль оборудован двухмассовым маховиком, проблема может быть и с ним.
Самый маловероятный вариант — неверно настроены лапки выжима сцепления. Вероятность этого крайне низкая, так как лапчатые корзины сцепления не устанавливают на автомобили уже лет 25-30 (исключение УАЗ).
Точно определить неисправность поможет только снятие коробки передач и разборка сцепления.
Передачи переключаются с большим усилием, при их переключении слышен скрежет.
Эти симптомы говорят о неполном выключении сцепления. Т.е. диски сцепления разводятся не до конца, и ведомый диск продолжает вращаться.
Причиной этому может быть:
- воздух в гидроприводе сцепления (необходимо прокачать систему и устранить причины попадания воздуха).
- деформация или запредельный износ вилки сцепления (устранить можно только заменой, править вилку бесполезно).
- неверная регулировка сцепления ( отрегулировать в соответствии с инструкцией).
- выплавление выжимного подшипника из пластикового кожуха, особенно часто с этим сталкиваются владельцы Шевроле нивы. ( Решение проблемы — замена выжимного подшипника).
Я надеюсь, что статья была вам полезна. Если вы нашли неточность, хотите дополнить статью или у вас остались вопросы — пишите комментарии.
Неисправности, связанные с запуском двигателя
Незапуск двигателя может быть связан с несколькими неисправностями, такими как ослабление контактов аккумуляторной батареи, неисправность стартера или засорение фильтра топлива. Для определения причины необходимо провести диагностику автомобиля.
Низкий уровень топлива также может привести к проблемам с запуском двигателя. Если автомобиль не запускается после того, как вы уже понизили скорость на низких оборотах, причиной может быть то, что вы просто истощили всё топливо и оно не может подаваться на двигатель.
Неисправность датчика положения коленвала также может вызывать проблемы с запуском двигателя. Если датчик неправильно считывает положение коленвала, это может привести к тому, что двигатель не запустится. В этом случае необходимо заменить датчик.
Нет искры на свечах может быть еще одной причиной незапуска двигателя. Если свечи не искрятся, то топливовоздушная смесь не может быть зажжена, что приводит к тому, что двигатель не запускается. Необходимо проверить свечи на наличие искры и заменить их по необходимости.
Надежные производители запчастей главного цилиндра сцепления
Популярностью пользуются производители из Испании, Италии, Германии, Великобритании. Выбрать оптимальный вариант надежных производителей довольно сложно, поскольку некоторые из них специализируются лишь на определенных марках автомобилей.
В Испании наиболее популярными производителями являются Autofren seinsa, в Италии — LRP, Brembo, в Германии — Sachs, TRW, FTE. Однако несмотря на такое изобилие наиболее популярным производителем именно для наших автовладельцев является компания Feredo (Великобритания). Эта компания производит огромное количество запчастей для различных марок авто.
Ремонт кузова
При ремонте кузова УАЗ следует учитывать, что наиболее уязвимый металл находится снизу машины. Коррозии подвержены рифленый пол, крылья, балки и перегородки. Ослабление жестких элементов конструкции вызывает лифт кузова.
При демонтаже сидений и внутренней обшивки легко получить доступ к любым деталям. В случае капитального ремонта можно усилить кузов заменой стандартных несущих узлов и установкой дополнительных элементов жесткости. Несварные швы лучше промазать герметиком — это устранить ненужные шумы.
Автомобили семейства УАЗ хорошо поддаются тюнингу и доработкам. На них устанавливают сверхпроходимые шины, электрические лебедки, делают проставки рессоры, усиливают трансмиссию для компенсации широкой резины.
источник

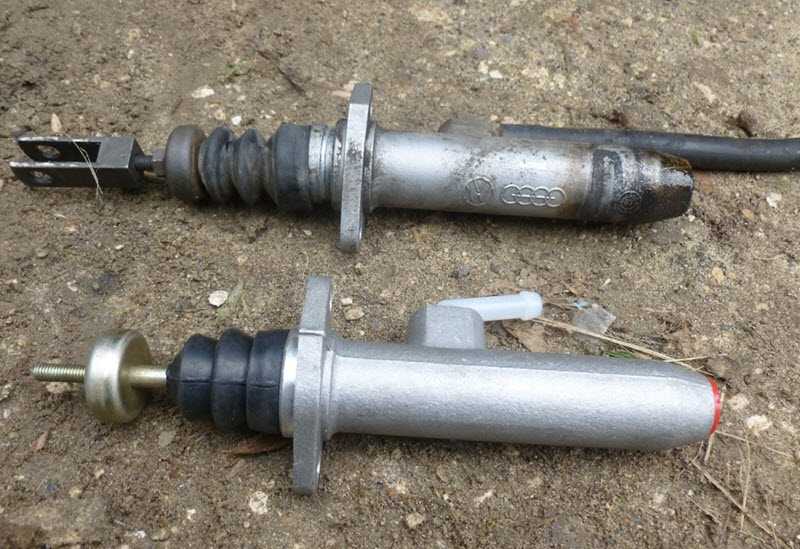

Как устроен главный цилиндр сцепления?
Система сцепления выполняет функцию кратковременного отключения ДВС от коробки передач. Вследствие этого прекращается передача крутящего момента от силового агрегата на ведущий вал трансмиссии. Данная система включает в себя множество компонентов. Одним из них является и главный цилиндр сцепления, о котором мы сегодня и поговорим.
Что он собой являет?
Данный механизм являет собой небольшую отливку из чугунной стали с фланцем для крепления к кузову. На его верхней части размещается пластиковый бачок с крышкой. Он крепится к корпусу при помощи резьбового штуцера. Благодаря этому механизму в главный цилиндр сцепления поступает специальная жидкость. Внутри чугунной детали расположен поршень с манжетой и уплотнительным кольцом. Также здесь присутствует пружина, опирающаяся на обратный клапан. Она сжимает поршень в крайнее правое положение. При нагревании этих деталей происходит расширение, соответственно, жидкость в системе должна куда-то уходить. Для этих случаев существует специальное компенсационное отверстие, через которое она поступает в бачок из полости цилиндра.
Данный механизм устроен так, что при каждом нажатии на педаль сцепления посредством толкателя он перемещается вперед. И когда поршень перекрывает отверстие — давление в цилиндре увеличивается. Таким образом, жидкость перетекает к рабочему цилиндру и выключает сцепление. При отпускании педали происходит аналогичное действие, только в обратной последовательности. Жидкость перетекает обратно – клапаны открываются, сжимается пружина и она перемещается из рабочего цилиндра в главный. Если уровень давления опустится до точки ниже усилия сжатия пружины — первая деталь закрывается, и в системе образуется большее давление. Это нужно для выборки зазоров механической части привода.
Если же педаль резко отпустить, то в таком случае жидкость не будет полностью заполнять пространство за поршнем. Тогда в главном цилиндре сцепления происходит разрежение. В силу этого жидкость будет перетекать с пластикового бака через перепускное отверстие непосредственно в поршень. Затем она проходит через головку поршня и заполняет все пространство, которое возникло в детали после разрежения. Жидкость при этом снимает края манжеты и отодвигает пружинную пластику. И опять же если ее становится больше нормы, весь ее избыток проходит через специальное компенсационное отверстие обратно в бачок.
Именно так устроен главный цилиндр сцепления ВАЗ. В заключение хотелось бы отметить несколько способов, благодаря которым можно самостоятельно выявить поломку данного механизма:
- Во-первых, следует проконтролировать уровень рабочей жидкости в бачке. Если данный показатель стремительно падает — это говорит о неисправности поршня или манжета.
- Во-вторых, замена данной детали производится в случае, если вы почувствовали характерный звук шестеренок при переключении передач.
- В-третьих, замена цилиндра сцепления производится при вибрации ручки КПП.
Симптомы неисправности сцепления — DRIVE2

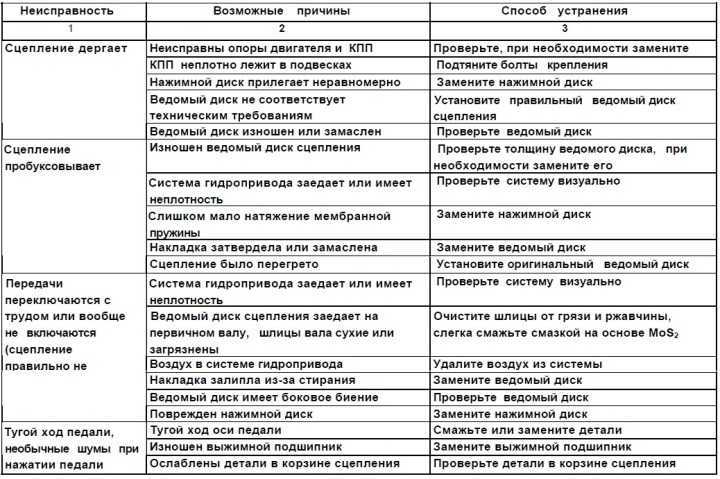

При интенсивной эксплуатации автомобиля могут возникнуть различные неисправности сцепления. Различают неисправности собственно сцепления и неисправности привода сцепления. К неисправностям сцепления относятся:
износ и повреждения накладок ведомого диска;деформация ведомого диска;замасливание накладок ведомого диска;износ шлицев ведомого диска;износ или поломка демпферных пружин;поломка или ослабление диафрагменной пружины;износ или поломка подшипника выключения сцепления;износ поверхности маховика;износ поверхности нажимного диска;
заедание вилки выключения сцепления.
Привод сцепления в зависимости от вида может иметь следующие неисправности:
а) механический привод
заедание, удлинение или повреждение троса;повреждение рычажной системы;
б) гидравлический привод
засорение гидропривода;нарушение герметичности системы (подтекание рабочей жидкости, наличие воздуха в системе);
неисправность рабочего цилиндра (повреждение манжеты).
Износ и поломка конструктивных элементов сцепления происходят, в основном, из-за нарушения правил эксплуатации автомобиля: трогание с места на высоких оборотах, нога на педали сцепления во время движения.
Одной из причин поломки или износа может стать предельный срок эксплуатации элементов сцепления. В большей степени это касается ведомого диска сцепления, имеющего ограниченный ресурс. При соблюдении правил эксплуатации данный элемент исправно служит свыше 100 тыс.км пробега. У «гонщиков» сцепление редко доживает до 50 тыс.км.
Причиной поломки сцепления может стать и низкое качество комплектующих. При покупке запасных частей предпочтение следует отдавать оригинальным деталям.
Замасливание фрикционных накладок ведомого диска происходит при попадании на них масла вследствие износа или повреждения сальников двигателя или коробки передач.
Неисправности сцепления хорошо диагностируются по внешним признакам. Вместе с тем, один внешний признак может соответствовать нескольким неисправностям сцепления. Поэтому конкретные неисправности сцепления устанавливаются, как правило, при его разборке.
Внешними признаками неисправностей сцепления являются:
неполное выключение (сцепление «ведет»);неполное включение (сцепление «буксует»);рывки при работе сцепления;вибрация при включении сцепления;
шум при выключении сцепления.
Неполное выключение сопровождается затрудненным включением передач на работающем двигателе, шумом, треском при переключении передач, увеличением свободного хода педали сцепления.
«Пробуксовка» сцепления характеризуется запахом от горения фрикционных накладок ведомого диска, недостаточной динамикой автомобиля, перегревом двигателя, повышенным расходом топлива.

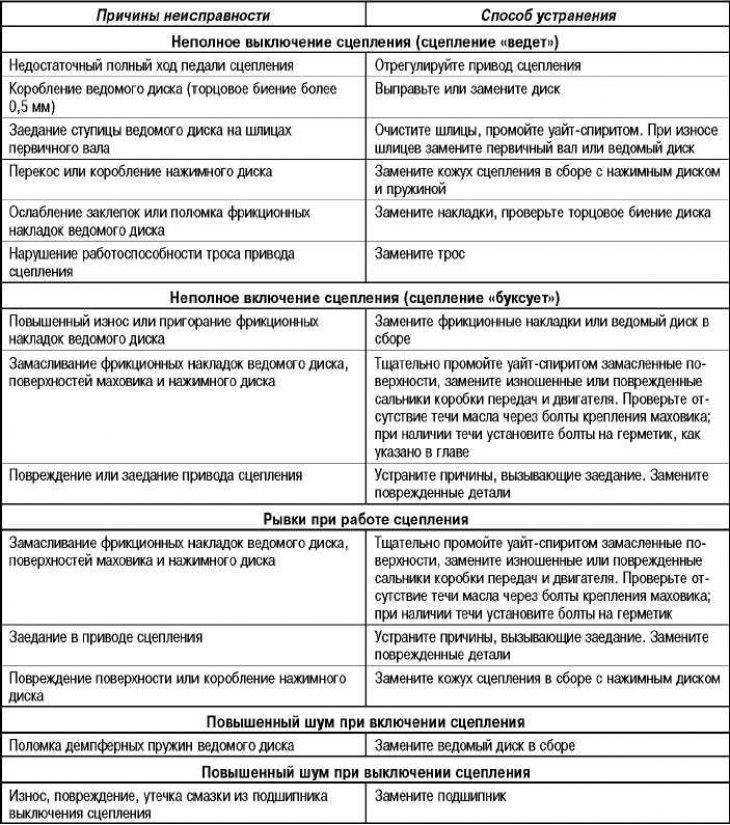

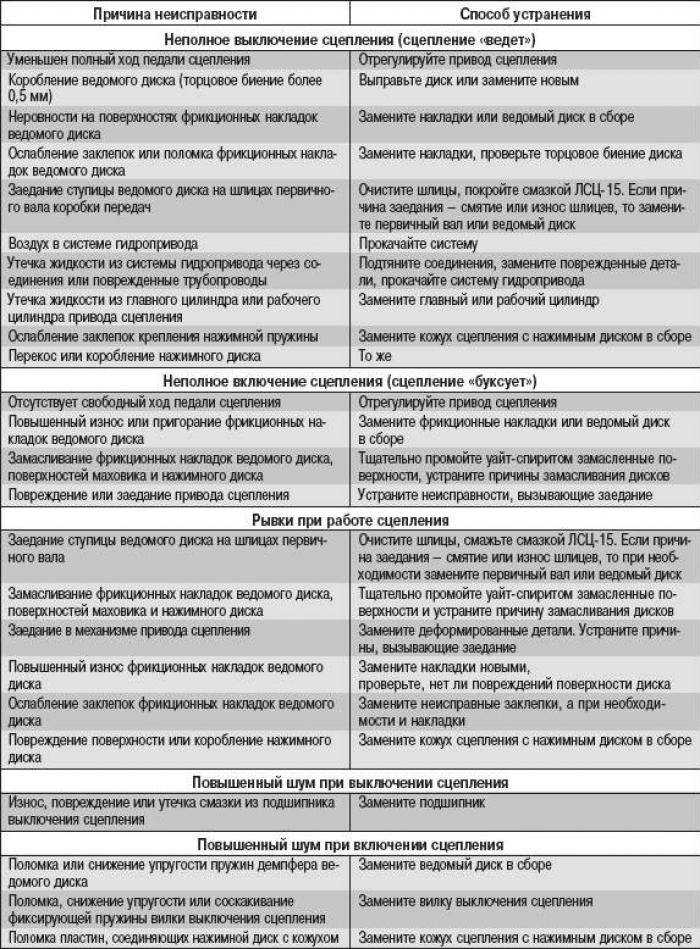

Внешние признаки и соответствующие им неисправности сцепления:
сцепление «ведет»:
деформация ведомого диска;износ шлицев ведомого диска;износ или повреждение накладок ведомого диска;поломка или ослабление диафрагменной пружины;неисправность рабочего цилиндра;засорение гидропривода;нарушение герметичности привода;заедание, удлинение или повреждение троса;
повреждение рычажной системы
сцепление «буксует»:
износ или повреждение накладок ведомого диска;замасливание ведомого диска;поломка или ослабление диафрагменной пружины;износ рабочей поверхности маховика;засорение гидропривода;неисправность рабочего цилиндра;заедание троса;
заедание вилки выключения сцепления
рывки при работе сцепления:
износ или повреждение накладок ведомого диска;замасливание ведомого диска;заедание ступицы ведомого диска на шлицах;деформация диафрагменной пружины;износ или поломка демпферных пружин;коробление нажимного диска;
ослабление опор крепления двигателя
вибрация при включении сцепления:
износ шлицев ведомого диска;деформация ведомого диска;замасливание ведомого диска;деформация диафрагменной пружины;
ослабление опор крепления двигателя
шум при выключении сцепления:
износ или повреждение подшипника выключения сцепления
Как понять какой из цилиндров сцепления не работает
При отказе или неполадках в приводе выключения важно выяснить, где произошёл отказ. Если речь идёт о гидравлике, то причиной могут быть ГЦС и РЦС
Характерные неисправности ГЦС (главного цилиндра сцепления)
Практически всегда проблема возникает из-за нарушения герметичности уплотнения поршня. Этот узел испытывает трение в среде тормозной жидкости (ТЖ).
Имеется смазка и определённая защита от коррозии. Но возможности ограничены, особенно по мере старения материалов и деградации ТЖ. Товарные продукты в разной степени подвержены основной проблеме – накоплению влаги из воздуха за счёт гигроскопичности.
Наступают граничные условия по механическому износу и коррозии металлических деталей. Кроме того, в некоторых образцах металлы страдают от электрохимических процессов. Например, сочетание чугунного корпуса и алюминиевого поршня создаёт гальваническую пару, где электролитом служит постаревшая ТЖ. Идёт дополнительная эрозия металлов и загрязнение жидкой среды.
Практически это проявляется в виде двух признаков – периодических или постоянных провалов педали, иногда без возвращения в верхнее положение, а также утечек. Причём утечка обычно идёт по штоку и его уплотнению в перегородке моторного щита прямо в салон.
Протекания может и не быть, поскольку шток часто неплохо уплотняется конструктивно, на ослабление манжеты из-за износа или коррозия пары поршень-цилиндр приводят к перепусканию жидкости вдоль зазора.
В итоге давление не создаётся, мощная пружина сцепления не работает, а усилия возвратной в ГЦС не хватает для обратного перемещения поршня. Но даже если он отходит, а педаль поднимается под действием собственной пружины, повторное нажатие происходит без привычного усилия, а сцепление не выключается.
Причины неисправности рабочего цилиндра сцепления
С рабочим цилиндром ситуация простая и однозначная, если он перепускает по уплотнению поршня, то жидкость вытекает наружу.
Это хорошо заметно сверху по исчезновению уровня в бачке и луже или обильному замасливанию снизу на картере сцепления. Проблем с диагностикой не возникает.
Иногда жидкость не уходит, но по манжете в цилиндр попадает воздух. Прокачка помогает лишь на время. Долго такое не продолжается, появляется течь.
Немного об устройстве
Сложно понять причину неисправности, если не иметь минимального представления об устройстве и принципе работы сцепления. Достаточно понимать, что нажатие педали провоцирует перемещения вилки и выжимного подшипника. Прижатый вилкой выжимной нажимает на лепестки диафрагменной пружины, отодвигая нажимной диск от ведомого диска. Последний, в свою очередь, отодвигается от маховика, прекращая тем самым передачу крутящего момента от коленчатого вала к первичному валу КПП.
Привод выключения может быть механическим либо гидравлическим. В первом случае педаль и вилка выключения соединены тросовым приводом. Второй тип включения предполагает наличие главного цилиндра сцепления. Нажимая на педаль, вы инициируете перемещения штока, который давит на поршенек внутри цилиндра сцепления. Вытесняемая тормозная жидкость, перемещаясь в магистрали, давит на поршенек внутри рабочего цилиндра. Поршень, перемещаясь, нажимает на шток выключения.
Что значит «ведет»
Говорят, что сцепу ведет, если не происходит полное выключение сцепления. Иными словами, после нажатия педали ведомый диск и маховик двигателя не расцепляются полностью, что приводит к частичной передаче крутящего момента на первичный вал коробки передач.
Симптомы
Предположить, что сцепление ведет можно по одному симптому – затрудненное включение и выключение передач. Чаще всего проблемы начинаются с включением реверсной и первой передач. Под понятием «затрудненное» понимается как необходимость приложения большего усилия на ручку КПП, так и включение с хрустом.
Причины
- Неправильная регулировка привода включения. В таком случае полезного диапазона перемещения педали сцепления недостаточно для полного разъединения маховика и фрикционной накладки ведомого диска. Часто такая неисправность является следствием неквалифицированного ремонта. Для устранения проблемы необходимо правильно отрегулировать свободный ход педали.
- Деформация ведомого диска. Выгибание приводит к тому, что после отсоединения нажимного диска фрикционная накладка в месте искривления продолжает касаться маховика. При чрезмерном торцевом биении поможет только замена ведомого диска. В случаях такой неисправности сцепления при начале движения должна наблюдаться вибрация.
- Ослабление или поломка лепестков диафрагменной пружины. В таком случае усилия при нажатии подшипника выключения сцепления на лепестки недостаточно для полного отсоединения нажимного диска от ведомого. В итоге даже после нажатия педали сцепление находится в частично включенном состоянии. Привести к поломке лепестков может как заводской брак, так и неправильная регулировка привода выключения (когда сцепа постоянно в наполовину выжатом состоянии). К ослаблению со временем приводит естественная усталость металла.
- Неисправность гидравлической системы выключения сцепления. Причина, по которой не происходит полное отсоединение коленвала от первичного вала КПП, может скрываться в рабочем цилиндре либо гидропроводе. Следует следить за герметичностью системы, так как из-за утечки тормозной жидкости может происходить неполное выключение сцепления.
- Заедание тросового привода. Со временем тросик может растрепаться, что в сумме с загрязнением, приводит к ограниченному движению. Поэтому водителю может казаться, что педаль сцепления выжата, но на самом деле полного отсоединения ведомого диска от маховика не произошло.
- Затрудненный ход ведомого диска на шлицах. Отсутствие смазки, попадание на рабочую поверхность различного рода загрязнений и неравномерный износ шлицов может привести к тому, что после отсоединения нажимного диска между маховиком и нажимным диском не создастся необходимый для разъединения зазор.
- Неисправность маховика. Сильные задиры, радиальное искривление будут препятствовать полному отсоединению фрикционных накладок и маховика. Дисбаланс становится причиной не только плохого включения передач, но и вибраций при начале движения.
- Загибание вилки, перемещающей выжимной подшипник, из-за чего хода штока становится недостаточно для подвода выжимного подшипника к лепесткам диафрагменной пружины.
Если после регулировки проблемы с включением передач не исчезли, необходимо отсоединять КПП и полноценно диагностировать механизм сцепления. Замену сцепления нельзя назвать легкой работой, но при должной теоретической подготовке и наличии необходимого инструмента выполнить ее можно своими руками.
