Умз-42164: 11 отличий

Газель Бизнес УМЗ 4216 с гидрокомпенсаторами, регулировка клапанов. Видео

Покажем как своими силами произвести регулировку клапанов в двигателе УМЗ 4216 с гидрокомпенсаторами на автомобиле Газель Бизнес. Отцепляем всё лишнее, снимаем клапанную крышку. Установили метку:

На данном двигатели клапана не освобождаются, они у нас всегда в зажатом положении. Как нам определить с какого цилиндра начать настройку. Для этого мы берём какую нибудь ровную планку. Ставим её между третьим и четвёртым клапаном и видим куда у нас идёт наклон. По этому наклону мы можем определить, зажат или не зажат клапан. Т.е. если у нас наклон идёт в сторону четвёртого клапана, это значит что четвёртый клапан у нас сейчас ослабленный, а «нажат» третий клапан. Это нам говорит о том, что настройки начинаются с первого цилиндра.

Значит настраиваем первый, второй клапан, затем четвёртый. Как происходит настройка клапанов, сначала срываем гайку:

Затем выкручиваем болт, до того момента как на него перестанет давить гидрокомпенсатор. Как только это происходит, мы делаем на выпускных клапан один полный оборот, на впускных клапанах полтора оборота. Хотя в методичках пишут, что на всех клапанах необходимо делать, два, два с половиной оборота. Но как показала практика, когда делаешь 2.5 оборота, особенно когда машина эксплуатируется на газу, сёдла клапанов начинают подгорать и в итоге гидрокомпенсатор не может компенсировать это нажатие, начинать прогорать клапан.

Видео регулировка клапанов на двигателе УМЗ 4216 с гидрокомпенсаторами в Газель Бизнес:

Резерв видео по регулировка клапанов в Газель Бизнес с двигателем УМЗ 4216:

По идеи регулировать клапана на двигателе с гидрокомпенсаторами не нужно. Но после такой регулировки двигатель работает значительно тише и мягче. Тем у кого стоит газ, это делать просто необходимо. После какого пробега рекомендуется регулировать клапана? Всё зависит от стиля езды, топлива. Кто то без особых проблем сможет проехать 70 тыс. км., а у других уже на 40 тысячах подгорает сёдла и клапан проваливается.

Масло

Система смазки двигателя – комбинированного типа (разбрызгиванием и под воздействием давления). Масло, которое всасывает масляный насос из поддона, проходит через масляные каналы в корпус масляного фильтра. Затем оно поступает в полость второй перемычки блока, а оттуда – в магистраль. На коренные шейки коленвала и распредвала масло поступает из масляной магистрали.

Шатунные шейки смазываются за счет поступления масла по каналам от коренных подшипников. По такому принципу происходит смазка деталей газораспределительного механизма.

Объем заливаемого масла в картер двигателя составляет 5,8 литра.

Преимущества штанг с гидрокомпенсаторами

Двигатель УМЗ-4216 с гидрокомпенсаторами не требует дополнительного обслуживания по причине отсутствия возникновения зазоров клапанов на протяжении всего периода эксплуатации. За счет этого заметно снижается уровень шума. Высокие обороты двигателя теперь не несут критический характер, так как в конструкции гидрокомпенсаторов заложен фактор стабилизации появления критических нагрузок. Степень износа сопрягающихся поверхностей деталей механизма существенно снижается. Вследствие оптимизации газораспределительных фаз вредные примеси отработанных газов стабильно низкие весь период эксплуатации.

Какой лучше поставить карбюратор на двигатель 417?

Ответ: Для двигателя УМЗ 417 рекомендуем установить карбюратор 4178-1107010, разработанный для двигателя УМЗ 4178.10 2,5л. Карбюратор 4178-1107010-40 разработан для двигателя ЗМЗ 402 2,5л, поэтому при установке этого карбюратора на двигатель УМЗ 417 возможны замечания.

Какой карбюратор лучше поставить на Уаз?

ДААЗ 4178 SOLEX. Среди карбюраторов димитровградского завода является самым адаптированным для автомобилей марки UAZ, отлично подходит как для модели УАЗ 31512, так и УАЗ 3303.

1. Карбюратор дааз 4178 на уаз регулировка
2. Регулировка клапанов уаз 469
3. Регулировка карбюратора уаз буханка
4. Сколько масла в двигателе уаз буханка
5. Замена масла бмв х5 е70
6. Какой двигатель поставить на уаз 469
7. Электросхема на уаз 469
8. Передний мост уаз буханка устройство
9. Ремонт переднего моста уаз 469

Какой карбюратор лучше поставить на 421 двигатель?

Самый распространенный вариант, лидирующий по числу положительных отзывов является карбюратор Солекс на УАЗ двигатель 421 от авто Нива Тайга. При установке данной конструкции, движок полностью раскрывает свой потенциал, простаивая пробуксовывают все четыре колеса.

Какой карбюратор лучше поставить на 402 двигатель?

Карбюратор модели К-151 устанавливался на автомобили Газель 2705, ГАЗ 3102, 3110 с силовыми установками ЗМЗ 402. Устройство состоит из элементов, отвечающих за попадание горючей смеси к цилиндрам.

Сколько стоит карбюратор на уазик?

К151Е-1107010 — Карбюратор для УАЗ 469, 452, Хантер 315195, 3909, 3962 с двиг. УМЗ-421.10 и его модификации Цена — 9840 р.

Какой карбюратор на ниву?

Самый лучший вариант для снижения расхода топлива на Ниве можно назвать установку карбюратора ДААЗ 21083. «восьмерочный» карбюратор обладает всеми необходимыми характеристиками, которые может потребовать двигатель 1,7. Если искать ответ на вопрос, какой карбюратор поставить на ниву 21213, то это именно то, что нужно.

Какое масло заливать в 417 двигатель?

Технические характеристики УМЗ 417 2,45 л/92 л. с.

Изготовитель	УМЗ
Расход масла	максимум 0,6 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40, 0W30, 0W40
Какое масло лучше для двигателя по производителю	Liqui Moly, ЛукОйл, Роснефть
Масло для УМЗ 417 по составу	зимой синтетика, летом полусинтетика, минеральное

Какая компрессия должна быть на двигателе Умз 417?

Давление в цилиндрах двигателя УМЗ-417 должно быть не менее 652 кПа. Разница давлений в цилиндрах не должна превышать 98 кПа. Равномерно пониженная компрессия во всех цилиндрах свидетельствует, как правило, о значительном износе цилиндров и поршневых колец.

Основные характеристики и особенности ЗМЗ-405 (406)

Двигатель ЗМЗ-405 наиболее распространенный на автомобилях «Газель», «Соболь», «Баргузин» начал выпускаться с 2000 года. Первым автомобилем, на котором устанавливался 16-ти клапанный, четырех цилиндровый инжекторный двигатель с верхним расположением двух распределительных валов явился ГАЗ-3111 «Волга» бизнес-класса.

С 2004 года массово устанавливался на автомобилях «Газель» с различными модификациями.

Разработанный ЗМЗ-406 появился в составе автомобиля ГАЗ-3102 «Волга» с установленной инжекторной системой. На автомобилях «Газель» двигатель ЗМЗ-406 работает с использованием карбюратора К-151 и электронной системой управления зажиганием. Блок управления МИКАС 5.4, МИКАС-7.1, ИТЭЛМА VS 5.6 или СОАТЭ на основе полученных сигналов с датчиков положения коленчатого вала, температуры охлаждающей жидкости, абсолютного давления и детонации распределяет точное образование искры на электродах свечей и производит на разных режимах двигателя коррекцию угла опережения зажигания. Это наиболее простой вариант использования электронной системы управления, так как блок не участвует в регулировании топливоподачи.

Основные характеристики двигателя ЗМЗ-406:

— блок цилиндров – чугун;

— число цилиндров – 4;

— степень сжатия – 9,3;

— материал ГБЦ – алюминий;

— максимальная мощность – 145 л.с. при 5200 об/мин;

— годы производства – 1993-2008.

Одной из особенностей 406-го (и 405-го, соответственно) явилось внедрение в систему газораспределительного механизма гидрокомпенсаторов, исключающая регулярную регулировку тепловых зазоров клапанов. Удачная конструкция гидрокомпенсаторов позволила корректно выстраивать зазоры на разных режимах двигателя.

В приводе газораспределительного механизма для обеспечения синхронного вращения двух распределительных валов используются две цепи – нижняя и верхняя. Нижняя цепь передает вращение от коленчатого вала промежуточному. От промежуточного вала верхняя цепь передает вращение двум распределительным валам – впускному и выпускному. Согласно инструкции завода-изготовителя замена цепей производится через каждые 75 тыс. км пробега, но часто при проверке натяжения выявляется, что пробег для замены можно увеличить и в реальной эксплуатации цепи работаю без замены до 250 тыс. км. Возникают и совершенно противоположные случаи, когда цепи вытягиваются, не достигнув установленного предельно допустимого пробега. Причинами быстрого износа цепей служат использование материала коммерческого производства (контрафактные) и импортного изготовления. Необходимо отметить, что двигатели ЗМЗ-406 и ЗМЗ-405 работают великолепно в случае использования при ремонте оригинальных запасных частей, производимых Заволжским моторостроительным заводом.

Основные характеристики двигателя ЗМЗ-405:

— блок цилиндров – чугун;

— число цилиндров – 4;

— диаметр – 95,5 мм;

— степень сжатия – 9,4;

— материал ГБЦ – алюминий;

— максимальная мощность – 152 л.с. при 5200 об/мин;

— годы производства – с 2000.

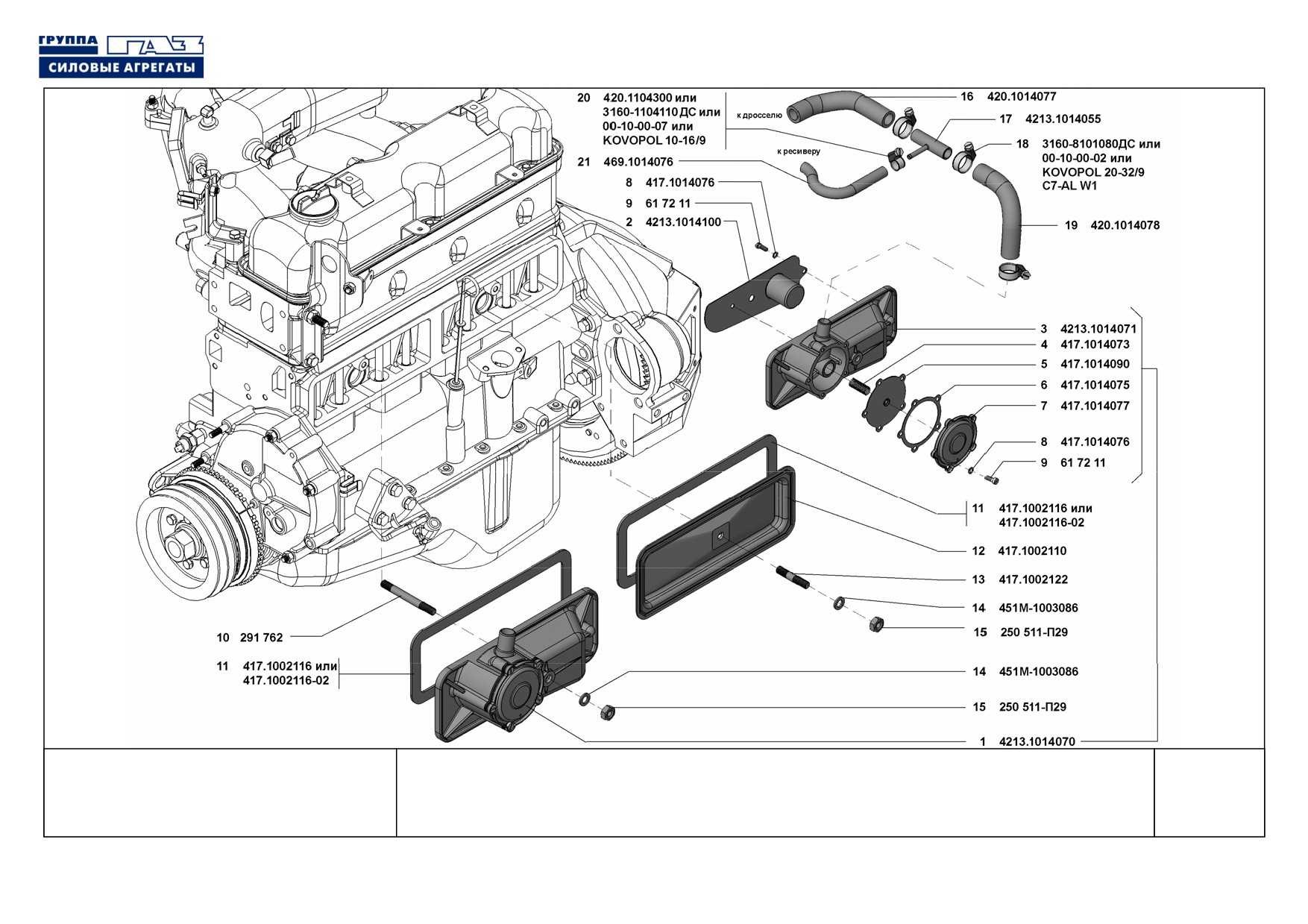

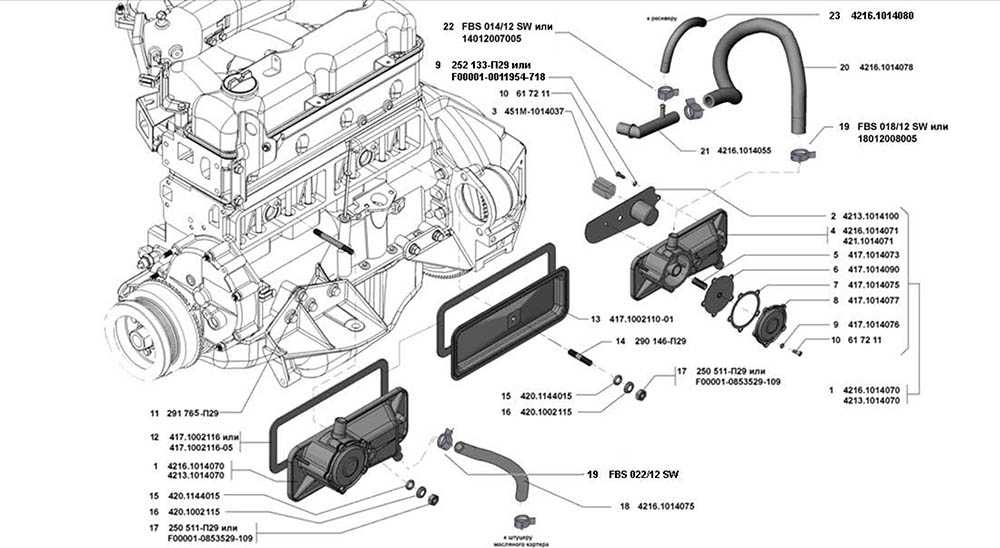

Вентиляция картера

Мотор снабжается системой вентиляции полости картера закрытого типа. Часть газов, проходящих через компрессионные кольца, отводится во впускной коллектор комбинированным способом. Работа системы осуществляется за счет разности давлений между картером и впускным трактом. В момент, когда двигатель 4216 работает в режиме повышенных нагрузок, газы отводятся через специальную большую ветвь.

По малой ветви отвод газов происходит в момент работы установки на холостом ходу и при минимальных нагрузках.

В передней крышке блока толкателей установлен регулятор тяги системы вентиляции, который выполняет функцию отделения микрочастиц масла от газов и служит для предотвращения попадания в картер пыли в момент повышения тяги в системе впуска.

Как регулировать клапаны эвотек гидрокомпенсаторы

Корректное регулирование клапанов эвотек гидрокомпенсаторов крайне важно для гарантии исправной работы двигателя автомобиля. Клапаны отвечают за впуск и выпуск газов, что влияет на работу цилиндров и производительность двигателя в целом

Вот несколько шагов, следуя которым вы сможете правильно регулировать клапаны эвотек гидрокомпенсаторов:

1. Подготовка: Установите автомобиль на рабочей площадке или используйте специальный подъемник, чтобы получить доступ к клапанам.

2. Определение порядка работы цилиндров: Каждый двигатель имеет свой порядок работы цилиндров. Найдите информацию в технических характеристиках вашего автомобиля или в руководстве по ремонту.

3. Определение момента нижней мертвой точки: Вращая коленчатый вал, найдите момент нижней мертвой точки на цилиндре №1. Это позволит вам определить, какие клапаны можно регулировать.

4. Проверка зазора: С помощью снятой крышки клапанов, проверьте зазор между гидрокомпенсатором и толкателем клапана. Сравните результат с рекомендациями производителя.

5. Регулировка: Если зазор недостаточен или слишком велик, используйте специальные инструменты для регулировки клапанов. После этого проверьте зазор еще раз.

6. Повторение: Проделайте те же операции для остальных цилиндров, следуя порядку, определенному на шаге 2.

7. Проверка: После регулировки всех клапанов, убедитесь, что зазор соответствует рекомендациям производителя. Соберите все детали и протестируйте двигатель на холостом ходу и при небольших газах.

Позаботьтесь о том, чтобы всегда регулярно проверять и поддерживать правильную регулировку клапанов эвотек гидрокомпенсаторов. Это обеспечит работоспособность вашего двигателя и увеличит его срок службы.

Регулировка без гидрокомпенсаторов

До 2009 года на автомобиль Газель устанавливался двигатель УМЗ 4216 без гидрокомпенсаторов, по конструкции газораспределительного механизма практически ничем не отличающийся от ранее созданного карбюраторного двигателя УМЗ 100 (народное название «сотка»).

С началом выпуска автомобилей Газель бизнес, двигатель «сотку» модернизировали, установили инжектор, и сальник «набивку» заменили резиновым стандартным. Кроме этого, с установленным катализатором, автомобиль стал принадлежать классу Евро-3. Регулировка тепловых зазоров клапанов УМЗ 4216 выполняется по инструкции завода изготовителя, аналогично технологии, выполняемой на Газели «сотка».

Периодичность регулировки на ДВС рекомендуется проводить каждые 10000 км пробега. Если автомобиль обслуживается постоянно у одного специалиста, регулирующего зазоры, то по его рекомендации интервал пробега между настройкой может быть увеличен до 20000 км.

О необходимости регулировки зазоров, мотор напоминает водителю отсутствием тяговых характеристик, увеличенным расходом топлива или слишком громким звенящим цоканьем. Опытный специалист может уже по звукам работающего на холостом ходу двигателя определить в каком состоянии находятся тепловые зазоры. Ровно работающий двигатель с отсутствием не громких стуков клапанов является признаком малого по норме зазора («пережатый» клапан) и, наоборот, очень громкий стук свидетельствует о слишком большом зазоре. И в том, и в этом случае необходимо приводить в норму тепловые зазоры, так как если уходит зазор в процессе эксплуатации в плюс или минус, происходит изменение фазы впрыска.

Порядок регулирования определен конструкцией двигателя и осуществляется в два приема. Если автомобиль приехал на обслуживание, то необходимо перед началом работ снизить температуру двигателя естественным путем. Для этого достаточно открыть капот моторного отсека, а для ускорения процесса охлаждения установить над двигателем автономный вентилятор, работающий от АКБ автомобиля.

Технологическая схема работ следующая:

1. Снять клапанную крышку, осмотреть целостность деталей газораспределительного механизма на предмет механических повреждений.
2. Вращением коленчатого вала установить метку в виде риски, расположенной на задающем диске, совмещая с указателем в виде заостренного стержня на передней крышке блока цилиндров. При этом, первый цилиндр находится на такте сжатия.
3. Проверить щупом 0,3 мм первый клапан. Щуп должен проходить между скользящей поверхностью коромысла и торцом клапана. При уменьшенном зазоре, если щуп не проходит, необходимо отвернуть контрящую гайку и вращая регулировочный болт увеличить зазор, контролируя его изменение щупом. Интервал зазора первого и восьмого клапана допускается устанавливать от 0,3 до 0,35 мм.
4. Проверить щупом 0,35 мм второй клапан. Порядок регулирования осуществляется так же, как и в п.3. Интервал зазоров клапанов со второго по седьмой рекомендуется устанавливать от 0,35 до 0,4 мм.
5. Далее проверяется и регулируется четвертый и шестой клапан.
6. Повернуть коленчатый вал на 360 градусов до совмещения меток, указанных в п.2.
7. Проверить и отрегулировать клапаны в следующей последовательности: восьмой, седьмой, пятый и третий в соответствии с зазорами, указанными в пп.2 и 3.

Правильная регулировка клапанов на двигателе УМЗ 4216 – это залог его успешной работы, в части касающейся тяговой характеристики, ровного холостого хода и снижения расхода топлива.

Автомобили Газель, выпускающиеся с экологической нормой Евро 4 и двигателями УМЗ А 274 EvoTech 2.7 и другими аналогичными моделями Эватек (иногда называют «иватек») работают с гидрокомпенсаторами и редко нуждаются в поправке их положения относительно коромысла. С установленными гидрокомпенсаторами регулируются не зазоры (их нет), а только взаимодействие коромысла с плунжером. Необходимо отметить, что на ЗМЗ двигателях с двумя распредвалами, гидрокомпенсаторы работают на порядок устойчивее и не нуждаются в механическом регулировании их положения.

Регулировка клапанов эвотек 2.7 с гидрокомпенсаторами

Добро пожаловать, друзья, в мир автомобилей и автомобильного ремонта! В данной статье я хотел бы поделиться информацией о регулировке клапанов на двигателе Эвотек 2.7 с гидрокомпенсаторами

Этот процесс является важной частью технического обслуживания автомобиля, и правильная настройка клапанов обеспечивает оптимальную производительность и долговечность двигателя. Давайте начнем!

Что такое гидрокомпенсаторы и их роль в системе питания автомобиля

Перед тем как перейти к процессу регулировки клапанов, давайте разберемся с гидрокомпенсаторами и их ролью в системе питания автомобиля. Гидрокомпенсаторы — это устройства, установленные на впускных и выпускных клапанах двигателя, предназначенные для автоматической компенсации зазора между клапанами и клапанными седлами. Они содержат масло, которое под давлением помогает поддерживать оптимальный зазор и предотвращает излишний износ.

Благодаря гидрокомпенсаторам, регулировка клапанов становится более простым процессом, так как не требуется регулярное ручное настройка зазора между клапанами. Однако со временем специальные свойства масла в гидрокомпенсаторах могут ухудшаться, что приводит к возможной необходимости проведения регулировки.

Процесс регулировки клапанов на двигателе Эвотек 2.7

Приступая к регулировке клапанов на двигателе Эвотек 2.7, важно следовать определенной последовательности действий, чтобы добиться наилучших результатов. Ниже я представлю шаги, которые я обычно следую при регулировке клапанов на данном двигателе:

1. Установите цилиндр на верхнюю мертвую точку (ВМТ) выпускного такта.
2. Выньте свечу зажигания из цилиндра.
3. Слегка вставьте ручку отвертки в отверстие свечи зажигания и медленно поворачивайте коленчатый вал до появления ощутимого сопротивления и установите метку на коленчатом валу соответствующую ВМТ.
4. Проверьте, что клапаны соответствующего цилиндра находятся в закрытом положении. Это означает, что подача гидрокомпенсаторов на клапана прекращена и можно приступить к регулировке.
5. Помещайте соответствующий накидной ключ на гаечные гайки клапанов и аккуратно подстройте их до того момента, пока не почувствуете небольшое сопротивление. Затем поверните гаечную гайку еще на полтора оборота.
6. Поверните коленчатый вал на 360 градусов в направлении вращения по часовой стрелке. Это позволит ограничить одновременное движение большинства клапанов.
7. Повторите процесс регулировки для оставшихся клапанов.

Обратите внимание, что эти шаги представляют общий процесс регулировки клапанов на двигателе Эвотек 2.7, и может потребоваться индивидуальный подход в зависимости от особенностей автомобиля. Рекомендуется иметь в наличии руководство по эксплуатации или консультироваться с профессионалами, чтобы убедиться, что процесс регулировки проводится правильно

Технические характеристики

Параметр	Значение
Вид двигателя	Бензиновый
Количество цилиндров	Четыре, располагаются в виде ряда
Рабочий объем двигателя составляет, л	2.89
Порядок действия цилиндров двигателя	1-2-4-3
Максимум мощности, кВт	90.5
Полная мощность, кВт	78.7
Система, выпускающая газы настроена ли	Да
Маx крутящий момент, Нм/об.мин	235
Полный крутящий момент, Нм/об.мин	221
Количество вращений, которое соответствует маx крутящему моменту (в минуту)	2200-2500 оборотов
Минимум частоты вращения, необходимый для холостого хода	800 оборотов
Максимальный расход масла на угар, в процентном соотношении от общих трат горючего	0.002
Подача топлива осуществляется	В виде распределенного впрыска горючего
Используемое топливо (основное)	Бензин неэтилированный автомобильный «Регуляр-92»
Используемое топливо (дублирующее)	Премиум-95 и «Премиум Евро-95»
Система смазки	является комбинированной
Объем маслосистемы (не учитывается объем маслорадиатора), л	5.8
Тип системы вентиляции для картера	закрытая система, имеет регулятор разрежения в самом картере
Тип системы охлаждения	жидкостная система, закрытая, осуществляется принудительная циркуляция охлаждающей жидкости
В качестве охлаждающей жидкости рекомендовано использовать	Тосол А-65М или А-40М; ОЖ-40; ОЖ-65.
Объем системы охлаждения (не учитывается объем радиатора охлаждения), которую имеет двигатель газели, л	3.5
Незаправленный двигатель УМЗ 4216 имеет массу, кг	172
Тип электрооборудования	Однопроводное оборудование постоянного тока. Отрицательные выводы потребителей и источников питания соединяются корпусом.
Номинальное напряжение, В	12
Двигатель устанавливается на	Соболь и Газель-Бизнес

Двигатель устанавливается на Соболь и Газель-Бизнес.

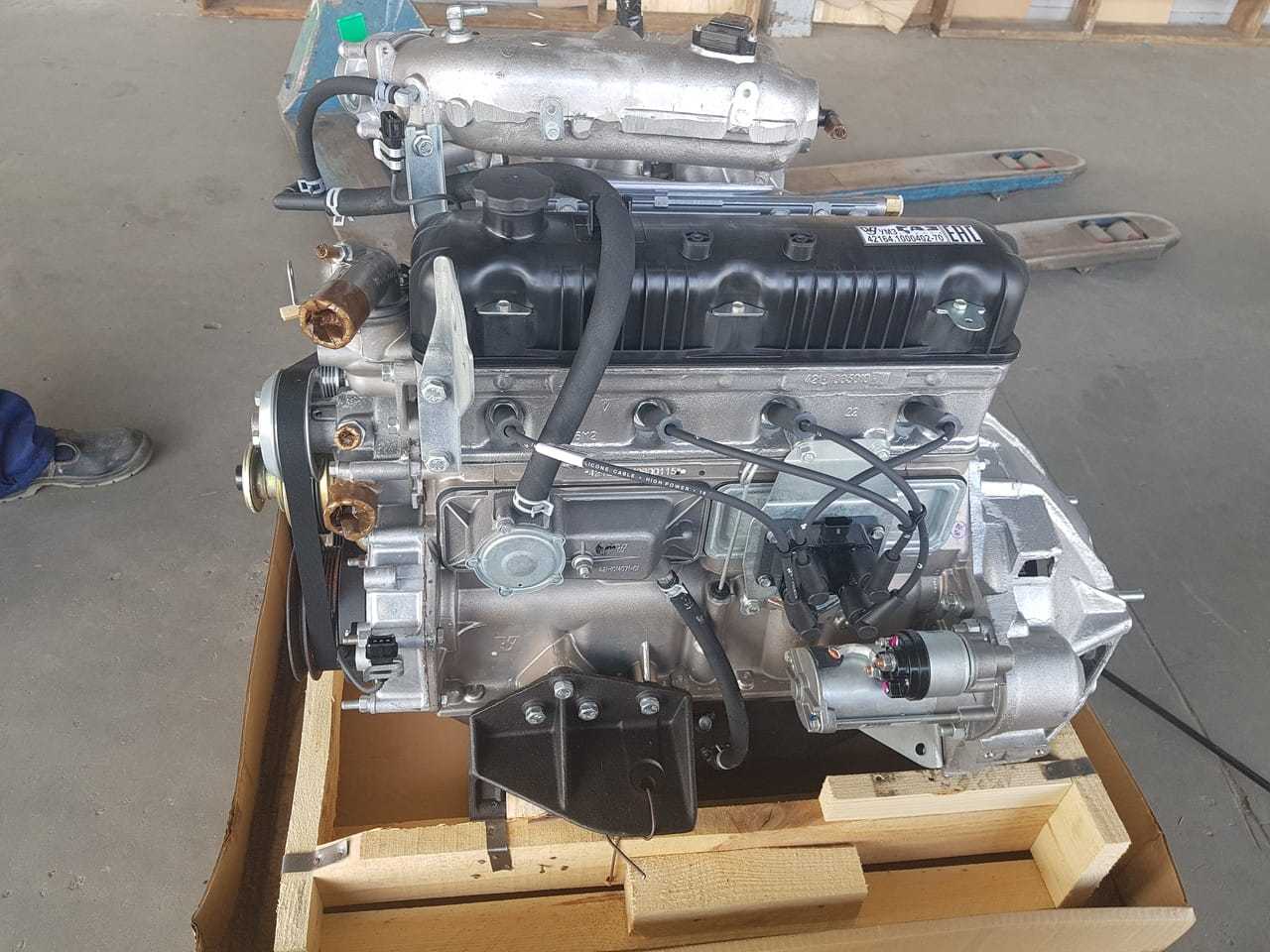

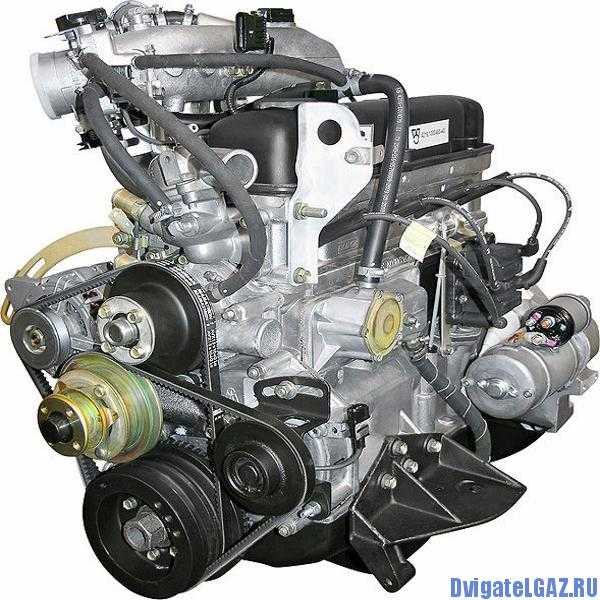

Двигатель УМЗ-4216

Это современный бензиновый двигатель, соответствующий экологическим требованиям Euro 4. Среди основных преимуществ:

хорошая тяга днища, что особенно важно для Газели. В конце концов, многие из этих автомобилей работают в городе, например, доставляют товары — и в этом случае водителю просто нужен крутящий момент;
сбалансированный набор технических характеристик, специально подобранный для таких автомобилей как Газель

Ведь специалисты ГАЗа и УМЗ работают бок о бок, ведь эти двигатели на конвейер поставляются только в Нижнем Новгороде — и больше никуда;
простота ремонта и обслуживания.

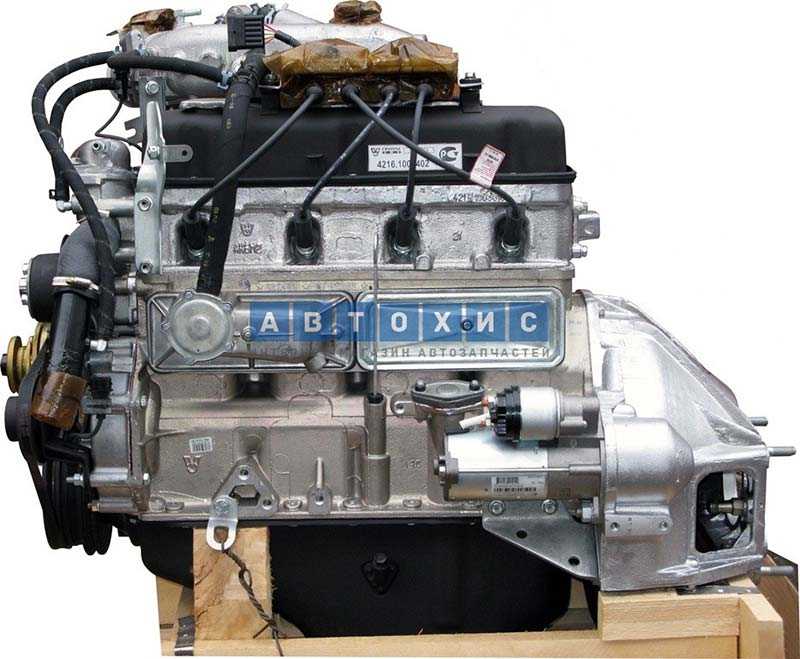

Двигатель ЮМЗ 4216
Однако поначалу водители и обслуживающий персонал отнеслись к новичку враждебно — к двигателям ЗМЗ привыкли на долгие годы и не хотели с ними расставаться. Но это нужно было сделать, потому что новую Газель Бизнес нельзя купить на ЗМЗ. Поэтому конструкция ульяновского агрегата постепенно прорабатывалась всеми, кто сталкивался с этими двигателями в своей работе. Выявлены как сильные, так и слабые стороны. Завод-производитель не остался в стороне. Он тщательно собирает жалобы и совершенствует свою продукцию, если это возможно в конкретном случае.

Технические характеристики

Рассмотрим особенности:

• тип топливной системы — инжекторная. «Карбюраторы» долгое время не производились, в основном из-за невозможности достижения на них современных экологических норм, которые сейчас обязательны для всех производителей;
• рабочий объем — 2,89 литра;
• количество цилиндров — 4. Они расположены в ряд;
• максимальная мощность — 107 л.с. Форсировка невысока по современным меркам, но в данном случае надежность намного важнее. Да и для газели такого уровня потенции вполне достаточно;
• тип охлаждения — жидкостное (с использованием воды или антифриза).
• расходуемое топливо — бензин А-92. Но разрешено использовать более дорогую «95-ю». Дополнительно есть заводская версия, работающая на пропан-бутановой смеси. Устанавливается под капот любой версии Газель Бизнес, в том числе низкорамный грузовик ГАЗ 3302 и цельнометаллический фургон ГАЗ 2705;
• общий вес в так называемой «первой комплектации» (со всеми принадлежностями, включая стартер, генератор и т д.) — 177 кг.

Расход топлива по паспорту Газель Бизнес с двигателем УМЗ составляет порядка 10-12 литров на «сотню», если мы говорим о бензине. С газом ситуация иная — около 13 л / 100 км, по данным производителя авто.

Реальные цифры могут быть выше, так как на аппетит Газели влияет сразу несколько факторов:

• стиль вождения конкретного водителя;
• функциональность как двигателя, так и автомобиля в целом;
• загрузить машину;
• сезон (летом расход меньше, а зимой больше).

Схема двигателя ЮМЗ-4216

По техническим характеристикам Газель Бизнес УМЗ 4216 близка к характеристикам с заслуженным «четырехсотым» заволжским двигателем под капотом — существенных отличий нет.

Устройство двигателя

УМЗ-4216 — очередное воплощение «ветерана» УМЗ-421, разработанное чуть ли не в пятидесятых годах прошлого века и с тех пор много раз меняющееся. Сухой блок цилиндров полностью изготовлен из алюминия. Клапаны расположены вверху. Кстати, на каждый цилиндр по два одинаковых клапана. Клапаны необходимо часто регулировать. Хотя процедура эта простая и к ней можно быстро привыкнуть. Правда, некоторые хозяева, не желающие к этому привыкать, устанавливают гидроподъемники — говорят, что это реально.

В приводе ГРМ нет ремней и цепей. На коленчатом валу есть маленькая шестерня, которая постоянно находится в зацеплении с большей — и все. Конструкция упрощена до предела.

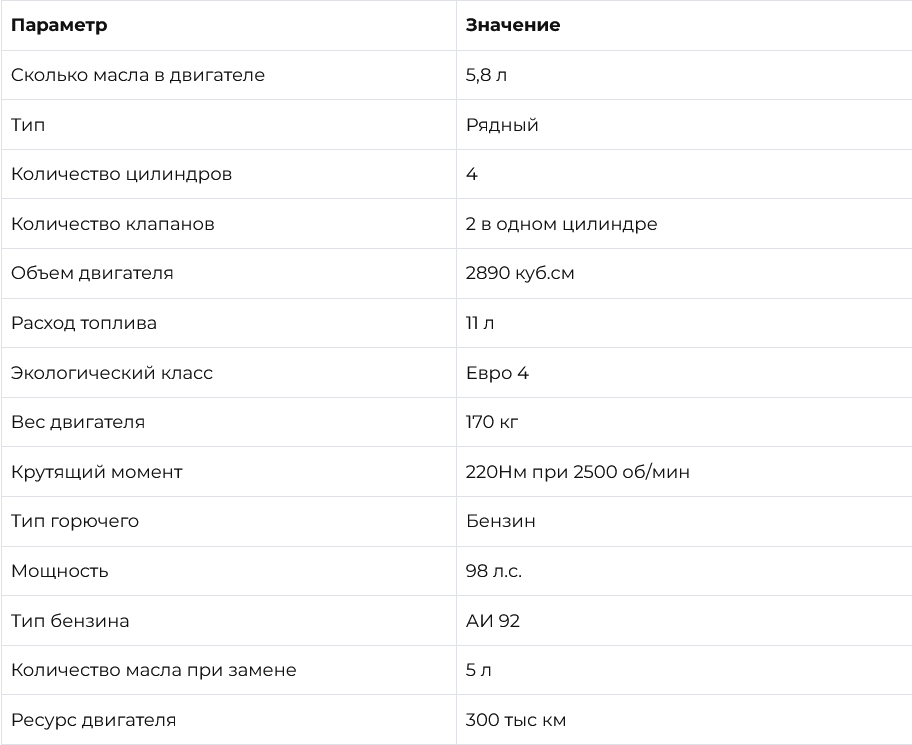

Технические характеристики двигателя УМЗ 421

Двигатель имеет 4 цилиндра, обеспечивающих мощность 98 л. с. Заявленный ресурс мотора – 250 тыс. км., по факту – 300 тыс. км.

Главная отличительная черта семейства двигателей объемом 2,89 литра – необычная конструкция блока цилиндров. Они залиты тонкостенными чугунными гильзами. Применив оригинальный блок в конструкции, получилось увеличить цилиндра в диаметре (с 92 до 100 мм), обеспечить его жесткость и уменьшить влияние продолжительной эксплуатации на гильзы. Таким образом, расход масла сократился, а технические характеристики значительно улучшились.

Чтобы уменьшить вес поршня, уменьшили расстояние от его днища до оси пальца и увеличили длину шатуна.

Как выполняется регулировка клапанов Газели

Чтобы отрегулировать в двигателе автомобиля Газель бизнес-класс клапан, не требуется повышенное мастерство. Это больше техобслуживание, чем настоящий ремонт Газели. И провести его можно собственными силами. У каждого хозяина в запасе имеются многочисленные гаечные ключи, которые сейчас пригодятся, особенно понадобится ключ на 36 при вращении коленвала, когда необходима будет регулировка клапанов Газели.

1. Процесс начинается с того, что откручиваются болты, чтобы можно было свободно снять крышку клапанов. Здесь профессиональные водители советуют заодно проверить, в каком состоянии находится прокладка под крышкой, так как бывает, что ее давно уже пора заменить, а раз представился такой удобный случай, то лучше не откладывать.
2. Не все автомобили УМЗ-4216 оснащены инжекторной системой впрыска топлива, но если эта система есть, то до клапанов добраться намного проще, потому что в этом случае снимать ресивер не нужно. Но шланги и электропроводка в этом месте не дают свободно снять клапаны, поэтому шланги нужно обязательно отсоединить, а электропроводку аккуратно отодвинуть, чтобы не мешала.
3. Теперь нужно предельно сконцентрироваться, потому что предстоит выставить четко положение коленвала. На его звездочке находится метка, которая при совмещении должна совпасть с меткой на шпонке. Ее легко найти — рядом с приводом вентилятора.
4. Коленвал выставляют, используя гаечный ключ на 36 мм. Метки совпали, а теперь регулируем в определенной последовательности каждый клапан, соблюдая такую очередность: 1 — 2 — 4 — 6.
5. Опять же коленвал должен быть провернут вполоборота по часовой стрелке, и очередь следующей партии: 3 — 5 — 7 — 8.

6. Чтобы убедиться в том, что клапаны будут работать нормально, необходимо проверить зазоры. На холодном двигателе он не должен превышать 0,4, если же двигатель прогретый — 0,3.

7. Когда клапаны прошли строгий контроль, отрегулированы, необходимо вернуть крышку на место, шланги присоединить, привести в порядок электропроводку и проверить качество собственной работы электросхемы Газели, заведя автомобиль. Остается только прислушаться — не возникает ли посторонних звуков, которые бы говорили о неисправности.
8. Может возникнуть необходимость отрегулировать клапаны, если при сборке не затянули как следует ось коромысла, но стоит отрегулировать ее до отметки 0,3, заменить радиатор, и все будет в порядке.

Так выглядят гидрокомпенсаторы в сборе для Газели 4216

Это может произойти, если в гидрокомпенсатор попал воздух. Значит, моторное масло в картере на верхнем или нижнем уровне: нередко такое происходит, когда машина оказалась на долгое время под уклоном. Происходит сбой, когда из испорченного масляного фильтра попали загрязнения на прецизионные поверхности или шлам от моторного масла, которое оказалось низкого качества.

Как понять, что двигателю необходимо произвести регулировку клапанов

Регулировка клапанов довольно таки простая процедура, но довольно муторная. Как правило, автомобиль УАЗ приобретается с целью езды по бездорожью. Новички, купившие автомобиль полагают, что справиться с регулировкой клапанов самостоятельно будет нелегко, но опытные “УАЗоводы” знают, что в этом нет ничего сложного.

Как же понять, что двигателю необходимо произвести регулировку клапанов? Для этого познакомимся с признаками нарушения регулировок зазоров клапанной системы.

• Снижение мощности двигателя;
• Слышны постукивания клапанов;
• Внутри работающего карбюратора появляются вспышки;
• В районе глушителя слышны хлопки, похожие на звуки выстрелов.

Регулировка клапанов необходима автомобилю в случае капитального ремонта двигателя, если ремонт производился самостоятельно, если же ремонт делали в сервисе, то соответственно они сделают все сами. Но, не будет лишним перепроверить, так как показывает практика после сервисного ремонта встречаются недоработки.

Другими словами, любые манипуляции, которые требовали снятие оси коромысел требуют настройку клапанов.

Так же клапана необходимо регулировать в случае длительного пробега. Периодичность, с которой производиться регулировка составляет от 30 до 40 тысяч километров. В общем любой ремонт, который затрагивает клапана должен заканчиваться их регулировкой.После капитально ремонта, замены ГБЦ клапан может быть зажат, иными словами, когда один клапан всегда открыт, это приводит к тому, что начинает троить двигатель.

Регулировку клапанов можно делать двумя способами- по шкиву или по трамблеру.Разберемся по порядку с чего нужно начинать данный ремонт.

Регулировку клапанов следует начинать со снятия крышки оси коромысел. В данном случае ось коромысел держится на шести болтах. Соответственно, в первую очередь следует открутить болты, затем отсоединить, если закреплен шланг разряжения вакуума на трамблер зажигания. Далее для удобства убираем трубки и все что находится над крышкой оси, чтобы во время ремонта нам ничего не мешало. Для регулировки клапанов понадобится набор щупов, из которого нужны два щупа на 0,35 и 0,40. Следующее, что потребуется – кривой стартер, который понадобится для вращения коленвала и освобождения тех клапанов, которые необходимо отрегулировать.

Итак, сняли крышку оси коромысел. Внутри, под крышкой можно увидеть эмульсию, которая образовалась в результате попадания антифриза в масло.Данную эмульсию следует удалить. Для начала регулировки клапанов следует выставить первый поршень в положение верхней мертвой точки(ВМТ). Для этого берем кривой стартер, вставляем его в шкив коленвала, перед этим обязательно нужно проверить, что выключено зажигание, масса, и далее смотрим на шкиве метку. После крутим коленвал до того момента, пока не появится та самая метка. Первая отметка – это момент зажигания, примерно на нее необходимо выставить поршень. По завершению данных манипуляций поршень будет находиться в положении верхней мертвой точки (ВМТ).

Тюнинг двигателя 469 / Буханки УМЗ-417

Атмосферный УМЗ 417

Вариантов как увеличить мощность двигателя УМЗ-417 карбюратороного не так много, но кое что сделать можно. Для начала нужно отбалансировать ЦПГ и коленвал с маховиком, ставим головку от 421-го мотора, либо на стандартной повышаем степень сжатия до 8.2 под 92 бензин, отфрезеровав ГБЦ до высоты 95мм. Распредвал ОКБ Двигатель или подобные, для верхового мотора нужен вал с фазой пошире (слишком широкий вал брать бессмысленно т.к. ШПГ слишком тяжелая для высоких оборотов), нужны низы, соответственно, ставим узкофазный. Точим выпускные каналы до 39мм и ставим клапаны от УМЗ-421. Устанавливаем выпускной коллектор от 421 двигателя, выпускную трубу диаметром 51мм. В разультате всех преобразований получим чуть более 100 л.с. Чтоб повысить отдачу до 110 и более л.с., нужно делать портинг ГБЦ, шлифовать камеры сгорания, точить каналы, облегчать тяжелую тракторную поршневую, коленвал, балансировать, фрезеровать головку до высоты 94мм под 95 бензин. Дальше повышать некуда, турбонаддув без переделки на впрыск не встанет, переделка стоит неадекватно дорого и дешевле ставить изначально инжекторный УМЗ-421. Турбировать УМЗ-417 с мокрыми гильзами небезопасно, мотор слишком хлипкий и не переживет давление. Для наддува, как минимум, нужен 421-й движок с запрессоваными гильзами.

Во времена СССР автомобили марки УАЗ пользовались большой популярностью. Устанавливались на них силовые агрегаты Ульяновского ( УМЗ ) или Заволжского (ЗМЗ) моторных заводов. Наиболее известный из них – карбюраторный двигатель УМЗ 417 УАЗ моделей УАЗ-469 (в обиходе – «козлик» или «бобик») и УАЗ-452 (на водительском жаргоне – «буханка») – выпускается с 1989 года в различных модификациях, причем некоторые из них эксплуатируются до сих пор.

Описание

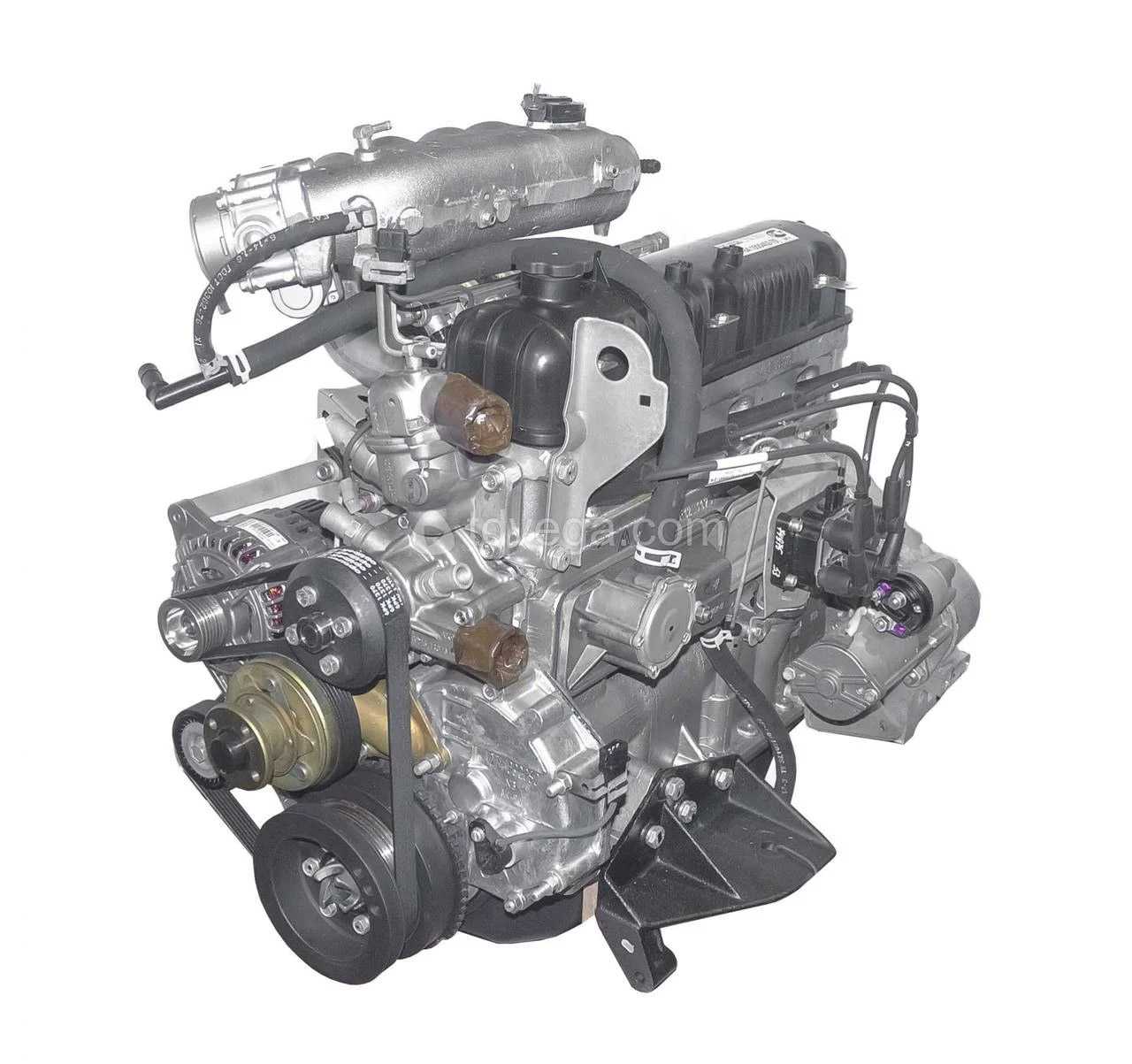

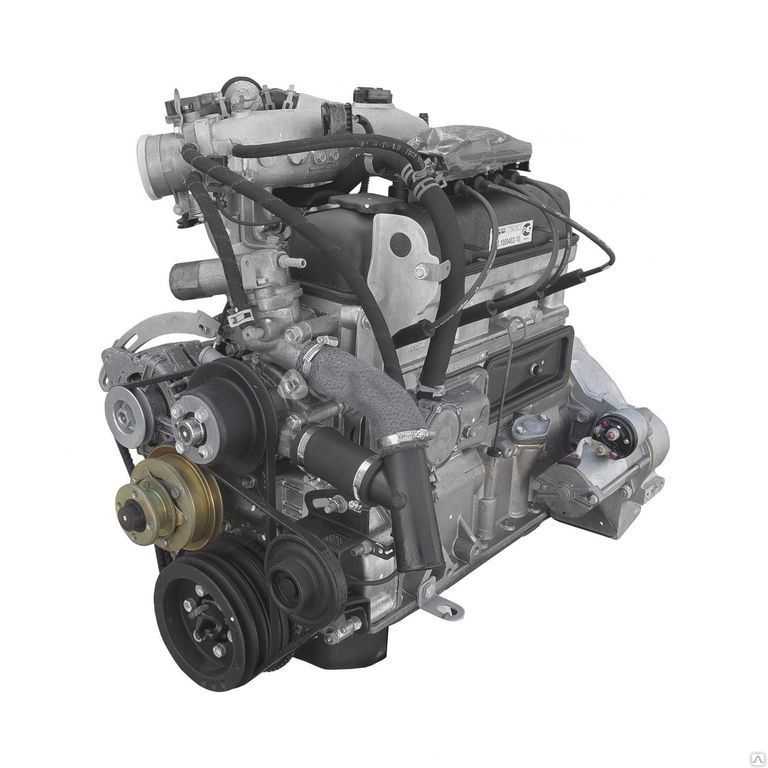

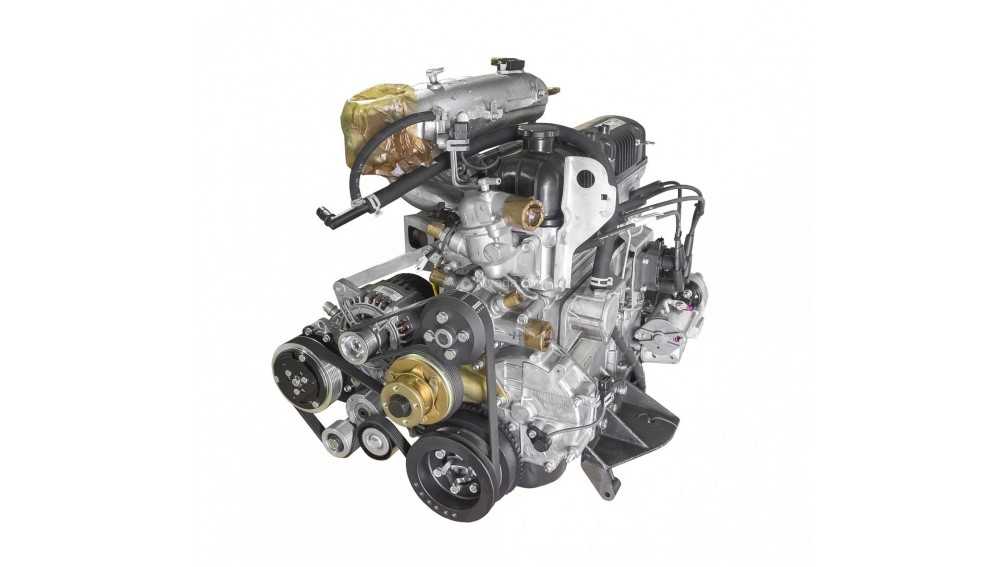

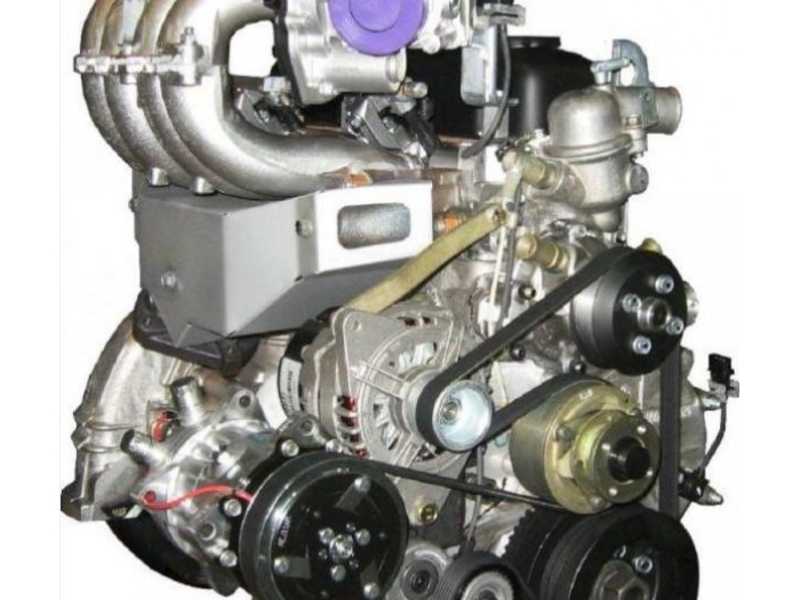

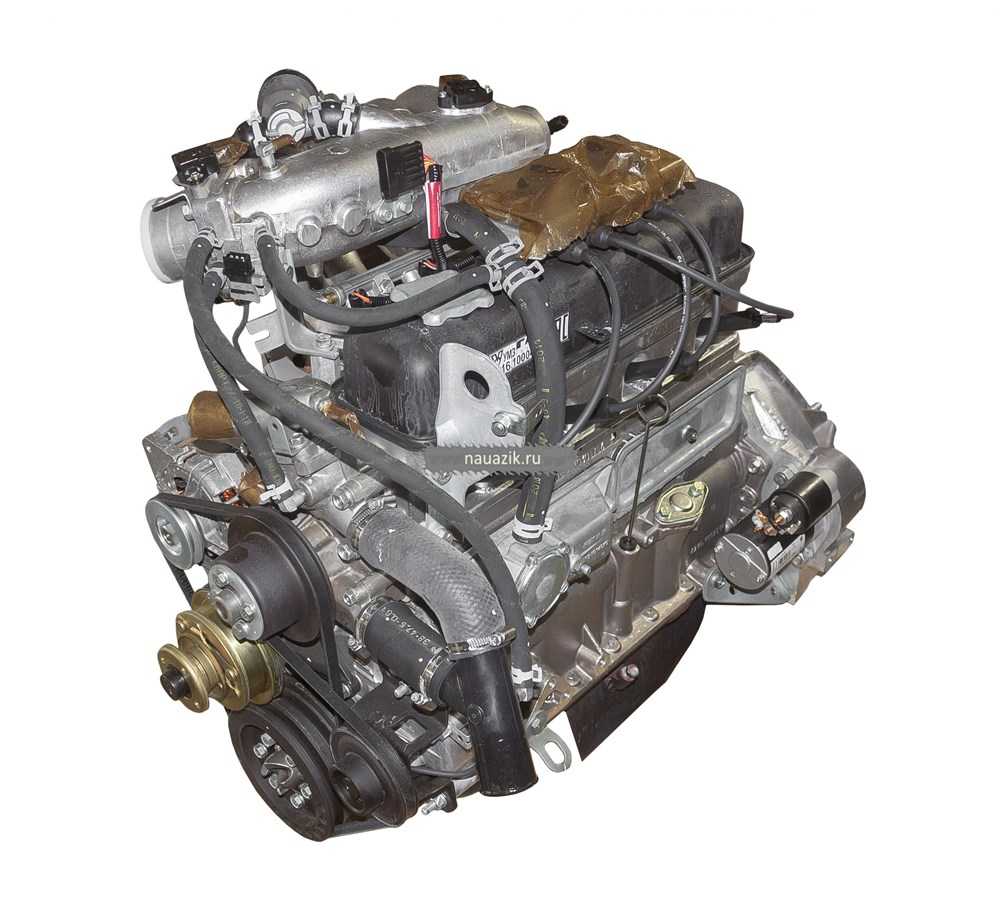

Двигатель УМЗ 417 – классический четырехцилиндровый силовой агрегат с рядным расположением цилиндров, поршни которого вращают один общий коленчатый вал.

Мотор оснащен карбюратором, контактным распределителем зажигания и механизмом газораспределения типа OHV с нижним расположением одного распределительного вала.

Корпус и головка блока цилиндров УМЗ 417 выполнены из алюминия. Гильзы, изготовленные из чугуна, посажены в блок через резиновые кольца, что снижает его прочность и является одним из главных недостатков конструкции этого силового агрегата.

В общем виде конструкция двигателя УМЗ 417 аналогична конструкции двигателя ЗМЗ 402 и представляет собой дальнейшее развитие УМЗ 414.

Отличается УМЗ 417 от 414 двигателя:

• увеличенной степенью сжатия;
• другим распределительным валом;
• увеличенными впускными клапанами.

В некоторых модификациях УМЗ 417 оснащался коленчатым валом от более позднего 421 мотора, который устанавливался без использования сальниковой набивки.

Что касается силового агрегата производства заволжского моторного завода (ЗМЗ 402), то здесь отличий еще меньше.

Существенным недостатком, который влияет на эксплуатационные характеристики мотора, является использование выпускного коллектора типа 4-1, что снижает его мощность на средних и высоких оборотах.

Все остальные составляющие – распределительный и коленчатый валы, поршни, шатуны, кольца, толкатели и штанги – одинаковы. Имеются отличия, которые носят косметический характер и на работу силового агрегата не влияют.

Среди большого количества модификаций двигателя УМЗ 417 основными считаются:

1. УМЗ 417.10 – устанавливался на автомобилях УАЗ 3151 (бензин А-76);
2. УМЗ 4175.10 – эксплуатируется на автомобилях «Газель». Обладает повышенной мощностью (98 л. с.) и имеет степень сжатия 8,2, что необходимо для использования бензина А-92;
3. УМЗ 4178.10 – наиболее распространенная модификация с двухкамерным карбюратором, позволяющая:

• Использовать головку блока цилиндров от мотора УМЗ 421, в которой установлены увеличенные выпускные клапана диаметром 39 мм (УМЗ 4178.10-10). Коленчатый вал в этой модификации вместо сальниковой набивки укомплектован сальником.
• Агрегатировать мотор, например гидроусилителем руля (УМЗ 4178.10-03) или диафрагменным сцеплением (УМЗ 4178.10-52).
