Диагностика рулевого управления автомобиля ваз 2110

Основные признаки, свидетельствующие о неисправности

Не стоит говорить о том, что любой механизм рано или поздно приходит в негодность, выходит из строя. Особенно часто элементы рулевой колонки ваз 2110 изнашиваются, после езды по неровностям и плохим дорогам, что в условиях России очень актуально. Когда карданчик или же другая составляющая рулевой бывает неисправна, слышится характерный стук, свидетельствующий о необходимости замены. Ниже приведены основные признаки, которые характеризуют неисправность карданчика, да и вообще всей рулевой:

когда рулевой вал берется руками в районе соединения с рейкой и шевелится вверх-вниз, то слышен бывает характерный стук.

Практическое описание установки электроусилителя

Электрический усилитель руля состоит из:

силового агрегата, который представляет собой электрическую машину синхронного типа;
управляющего контроллера;
рулевого вала;
блока управления;
механизма рулевой колонки с рычагом и редуктором;
промежуточного вала карданного типа;
комплекта проводов, предназначенных для индивидуального усилителя;
диагностической колодки;
светодиода, который индуцирует исправность функционирования электроусилителя руля;
хомутов и различного рода крепёжных элементов.

https://youtube.com/watch?v=bRn-PAMRJxA

Правила правильной эксплуатации

Если вы не хотите столкнуться с проблемой гула, то первое, что нужно делать, — это правильно использовать свой автомобиль. В первую очередь учтите, что на транспортных средствах с гидроусилителем руля не следует слишком долго удерживать рулевое колесо в одном положении при повороте либо выполнении маневра. Все потому, что в ходе эксплуатации машины устройство ГУР начинает нагреваться, то же самое касается и рабочей жидкости, а если удерживать узел в одном состоянии, то жидкость может и вовсе закипеть. Соответственно, проблему не получится решить кроме того, как произвести замену смазки.

Также специалисты не советуют оставлять свое транспортное средство с повернутыми колесами на долгое время в частности, в период зимних холодов. Это также может привести к нежелательным последствиям для рулевой системы. Если вы заметили, что начали проявляться какие-либо неисправности, то желательно как можно быстрее произвести диагностику авто и устранить проблему.

При наличии серьезных неисправностей лучше даже не пытаться ремонтировать узел своими руками, особенно, если вы в себе не уверены. Оптимальным вариантом будет ремонт авто на станции техобслуживания. Только вовремя выявляя неисправности в работе системы, вы сможете обеспечить ее долгую эксплуатацию.

Демонтаж, диагностика и установка рулевой рейки

Вне зависимости от того, будет производиться ремонт или замена рейки, её необходимо правильно снять и установить на место.

Список инструментов для работы своими руками

Для демонтажа и ремонта понадобятся следующие инструменты:

плоские отвёртки разных размеров;
монтировка или монтажная лопатка;
небольшой молоток;
плоскогубцы;
динамометрический ключ;
набор торцевых и накидных ключей размером от 10 до 27;
рожковые ключи на 10, 13, 15;
спецключ для регулировки рулевой рейки. Такой ключ приобретается в автомагазине или изготавливается самостоятельно.
Пример ключа для подтяжки рулевой рейки

Как снять деталь с авто для проверки

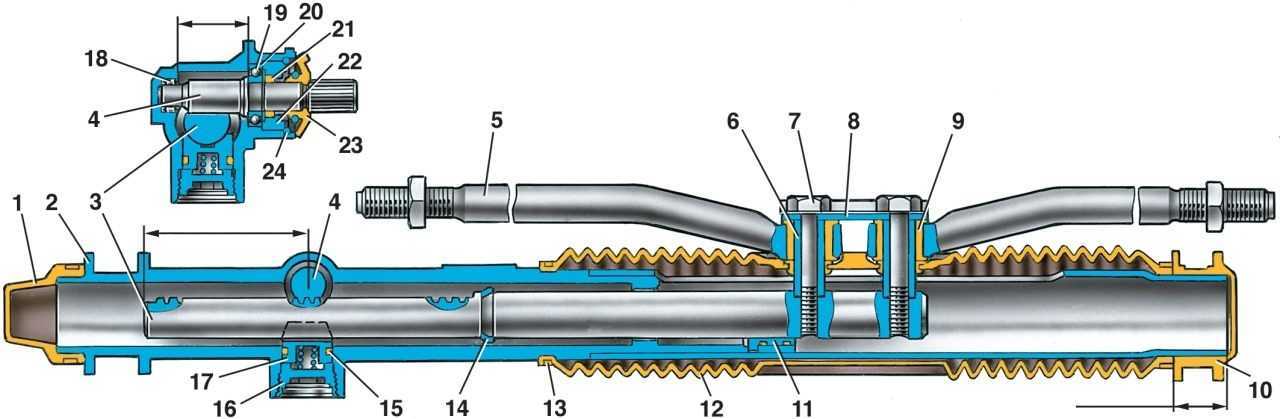

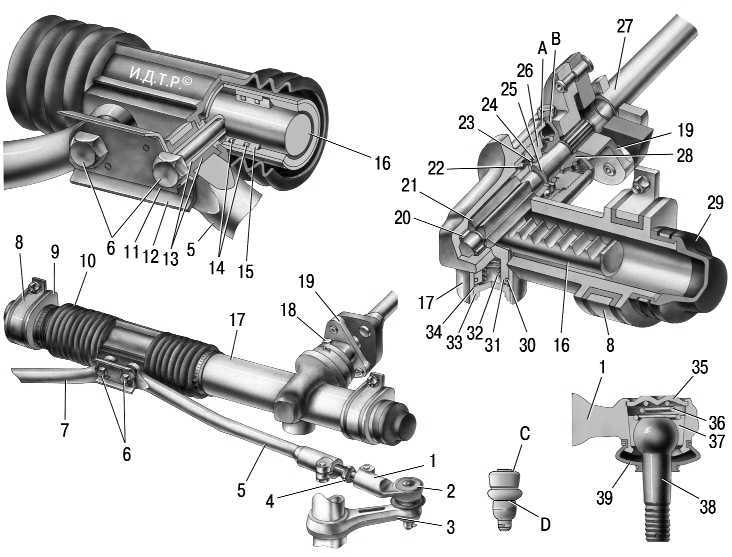

Нужно знать расположение деталей в рейке, чтобы провести диагностику тщательно и скрупулёзно

Последовательность снятия рейки:

Откручиваем в салоне крепление рулевого кардана к валу рулевой рейки.
Демонтируйте все болты крепления
Откручиваем крепление и снимаем пыльник рулевого механизма.
Поднимаем переднюю часть автомобиля, устанавливаем на опоры.
Снимаем передние колёса и левый подкрылок.
Рулевую рейку можно демонтировать с тягами или без них.
Если механизм демонтируется с тягами, их предварительно отсоединяют от поворотных рычагов.
При выпрессовке шаровых пальцев используется съёмник.
При выкручивании рулевого наконечника из тяги необходимо зафиксировать количество витков регулировочного болта. Это облегчит установку схождения колёс при обратной сборке.
При помощи монтировки подаём весь механизм вперёд, до полного выхода вала рулевой рейки из отверстия в моторном щите.
Весь механизм извлекается через колёсную арку.
Снимаем демонтированную деталь

Необходимость замены рулевой рейки: диагностика

Для восстановления работоспособности рулевой рейки не всегда требуется её замена, часто проблему можно решить, проведя техническое обслуживание с заменой наконечников, чехла и втулок. Обслуживать рулевую своими силами новичкам не стоит. B конструкции этого механизма имеется множество пружинок и прессовочных шайб, и разобрать мехнизм, перебрать детали и правильно заменить их на новые сможет не каждый. Непрофессиональная установка этих деталей приведёт к некорректному функционированию механизма. То же самое касается, если требуется ослабить механизм или сделать его подтяжку. Также необходимо помнить, что выполнение работ по ремонту вполне может оказаться дороже замены, посему выбор порой очевиден.

Опытные автовладельцы восстанавливают рейки самостоятельно, но не всегда существует такая возможность

Поменять деталь необходимо в следующих случаях:

трещина в корпусе рейки или сорвана резьба крепления наконечников;
очень сильные стуки в рейке, увеличенный люфт рулевого механизма;
коррозия внутренних деталей рулевой рейки, вызванная разрывом резинового чехла;
рейка деформировалась после аварии.

В вышеперечисленных случаях восстанавливать снятую деталь не имеет смысла. Восстановление у профессиональных мастеров будет стоить немалых денег. Поэтому целесообразней будет менять рейку целиком, на что потребуется меньше времени и финансовых затрат. Намного проще будет приобрести в магазине новую и поставить её в сборе на место старой, обеспечив отличную работу рулевого механизма на несколько лет вперёд.

Гидроусилитель руля (ГУР)

Гидроусилитель рулевого управления помогает вам проворачивать рулевое колесо вместе с колесами при этом вы тратите в разы меньше силы чем автомобиль без системы ГУР.

На расширительном бачке ГУР имеются отметки по которым можно понять какой в данный момент уровень жидкости большой или наоборот маленький и нуждается в добавлении. Беглый осмотр системы ГУР может решить множество проблем в пути, по этому раз в месяц заглядывайте под капот.

На что обратить внимание?

Мониторинг уровня жидкости (масла) ГУР и его цвет в расширительном бачке;
Проверка ремня привода на насос ГУР;
Общее состояние шлангов (осмотр на трещины, потертости и сколы);
Места соединения шлангов.

Как поменять

Замену жидкости (масла) ГУР можно выполнить несколькими способами, при этом частично поменять жидкость и полностью. Первый способ быстрей и проще, второй качественней.

Частичная замена

Частичная замена жидкости ГУР предполагает собой выкачивания жидкости из расширительного бачка ГУР с помощью большого шприца или груши. После полного опустошения бачка заливаем свежую жидкость до максимальной отметки. Заводим автомобиль и вращаем рулевое колесо влево/вправо. Через несколько минут глушим двигатель и проверяем цвет жидкости ГУР. Если она слишком темная повторяем процедуры до желаемого результата.

Полная замена

Для замены жидкости ГУР снимаем воздуховод, бачок с жидкостью гидроусилителя. Выливаем старую жидкость с бочка в другую тару. Во время слива обратите на состояние старого масла, на наличие присутствующих посторонних металлических частиц. Если они заметны это может сказать о износе насоса. Для полного слива ГУР можно вращать руль влево-вправо.

Замена шлангов и масла

Шланги ГУР – это важная его часть. Поэтому за ними нужен глаз да глаз. Но что делать, если они все-таки нуждаются в замене? Отвозить автомобиль в СТО? Конечно же, нет необходимости, ведь все это можно сделать и самостоятельно. Обычно замену шлангов проводят одновременно с . И будет кстати, как раз представить совместную инструкцию.

Для начала нужно поднять оба передних колеса автомобиля (они должны оказаться в воздухе);
Находим бачок ГУР, из которого следует откачать масло;

Выкачиваем масло;
Поворачиваем до упора в любую сторону (после этого в бачке вновь появится масло, которое нужно вновь выкачать);

Теперь поворачиваем руль в другую сторону и опять выкачиваем масло;
Снимаем шланг, являющийся проводником масла (через него масло идет со стороны салона и попадает в бачок);
Крутим руль из стороны в сторону (опять же должно выйти масло);

Берем новое (обычно идет около 800 мл);
Заливаем его в бачок до максимального уровня;
Опять крутим руль из стороны в сторону (до упора);

Заводим двигатель на несколько секунд, глушим;
Опять крутим рулевое колесо;
Подливаем масло;
Прокачиваем и удаляем воздух из системы, прокручивая руль на заглушенном автомобиле по десять раз в каждую сторону (делаем столько же раз и при запущенном двигателе).

В процессе замены масла обязательно смотрим на все шланги и патрубки. Если масло вытекает, то это признак порванного или неисправного шланга, который нужно будет заменить. Замену шлангов проводят только после полной откачки масла. Нужно будет открутить хомуты, снять шланги с насоса. Что касается установки, то новые шланги и патрубки следует затянуть хомутами и при этом не перестараться (шланги легко лопаются, если что).

Отдельного разговора заслуживает насос этого механизма. Стоит он около 3 тыс. российских рублей и его часто ремонтируют, чем заменяют. Но если ремонт не поможет, придется потратиться. Что касается качественного ремонта, то его опять же удастся провести своими руками, тем самым экономя свои средства.

Обычно на ГУР Ваз 2110 устанавливают насос марки ZF, который еще идет на Ауди А6, Фольксваген и другие автомобили. Но такая модель насоса не разборная и на ней не имеется ни стопорных колец, ни крышек. Это вовсе не означает, что восстановить работу такого насоса невозможно. Ниже представлена инструкция по снятию и разбору насоса ГУР:

Снимаем хомут;
Отсоединяем возвратный шланг (делаем аккуратно, дабы не пролить масло);
Отсоединяем разъем;
Снимаем со штуцерного болта ДДЖ (датчик).

Отсоединяем нагнетательную трубку, прежде сняв штуцерный болт;
Снимаем приводной ремень гидроусилителя;
Теперь пора приступить к снятию самого насоса;
Ослабляем первый болт, крепящий насос;
Выворачиваем полностью второй болт, фиксирующий насос;
Снимаем насос в сборе.

Очищаем насос от грязи и визуально осматриваем. Если обнаруживается выработка на внутренней стенке корпуса, напоминающего ступеньки, то их нужно снять, используя для этого специальную насадку и дрель.

Подшипник и сальник насоса

Изношенный подшипник в закрытом корпусе также может стать причиной неисправности гидроусилителя руля. Не исключение и манжета, которая нуждается в периодической замене.

Рассмотрим оба варианта:

Чтобы закрепить подшипник первым способом, нужно сделать выточку на токарном станке с внешней стороны корпуса. Затем в стенке насоса сверлим отверстия с резьбой. Новый подшипник следует вставить и закрепить при помощи болтов с заточенными концами, которые еще и отпиливаются.
Второй вариант подразумевает загибание краев корпуса.

Насос собираем в обратной последовательности. В отличие от других моделей насоса, вариант ZF имеет лопатки, которые не переворачиваются.

Насос гидроусилителя может шуметь после установки. Но пугаться этого не нужно, ведь все объясняется просто: притирка деталей.

Прокачка тормозов ВАЗ 2112. Как это сделать правильно

В перечне диагностических мероприятий, прокачка тормозов ВАЗ 2112 стоит на одном из первых мест. Хорошо, когда автолюбители это понимают и относятся к этому достаточно серьезно. Ведь не зря говориться: «Зачем тебе педаль «газа», если тормоза не работают?». Прокачка тормозов ВАЗ 2112 в первую очередь необходима для удаления из коммуникаций и оборудования тормозной системы воздушных прослоек, которые приводят к сбоям в работе всего отлаженного автомобильного механизма. Самое критичное последствие от наличия в системе воздуха, это ее полный отказ, когда при нажатии на педаль тормоза она без усилия проваливается в пол и остается в таком положении.Зачем и когда производится прокачка?Процесс, который водители называют «прокачкой» в своей основе имеет цель удаления из цилиндра и подводных шлангов системы торможения прослоек из проникшего в нее воздуха. Можно возразить, указав на то, что система герметична и только благодаря этой технологической особенности и функционирует. Однако под воздействием постоянных механических нагрузок, а также от усталости материалов, герметичность может быть нарушена. Проведение ежедневного визуального осмотра авто перед выездом на дорогу в редких случаях может обнаружить признаки скрытой разгерметизации, которая является следствием:

Ослабления креплений шлангов подачи жидкости;
Микротрещины в трубках, штуцерах или в цилиндре.

Прокачка обязательно производится, как один из этапов работ, при замене любого оборудования входящего в функционал системы. За редким исключением, когда производится замена колодок, однако даже столь простой процесс также можно завершить профилактической продувкой шлангов. Этапы проведения работДля осуществления данного вида восстановительных работ необходим набор следующих инструментов, материалов и подсобного инвентаря:

Емкость, лучше всего чистая бутылка минимум на 1.5 литра;
Резиновая трубка от медицинской капельницы или с набора по переливания крови;
Чистая ветошь;
Гаечный ключ на 8 и на 10, рожковый или «прокачной», который имеет специальную прорезь;
Стальная щетка для зачистки металлических поверхностей;
Баллончик с ВД-40 для снятия следов загрязнения и ржавчины;
Новая жидкость для системы.

Также для удобного и быстрого выполнения работ необходим помощник, который будет прокачивать тормозную педаль из салона – от этой манипуляция и вся процедура получила свое название.На первом этапе воздух удаляется из нагнетательного цилиндра. Для этого педалью нагнетается давление и, поочередно откручивая штуцера на цилиндре, из них выпускают пузырьки воздуха. Предваряет данные манипуляции, долив в бачок жидкости до максимально возможного уровня. Только после этого приступают к работе с колесными штуцерами.Прокачка колес на автомобилях ВАЗ производится в следующей последовательности:

Заднее правое;
Переднее левое;
Заднее левое;
Переднее правое;
*Последовательность обработки колес на моделях ВАЗ определена по их удаленности от цилиндра, а следовательно, и по длине соединительных шлангов.

Однако в случае с ВАЗ 2112 это не критично, так как на данной модели система многоконтурная и последовательно колес в этом вопросе не имеет значения. Процедура аналогична той, которую проделывают с центральным цилиндром, только на колесе стоит всего один штуцер. Даже если ремонтные работы на системе не производились, прокачка тормозов ВАЗ 2112 должна производиться или раз в 3 года, или через каждые 4.000-5.000 тысяч км пробега. Обязательна к проведению прокачка в случае потемнения жидкости, которое указывает на потерю ее эксплуатационных характеристик. AutoFlit.ru

Для чего нужен абсорбер на ваз 2114
Гравитационный клапан ваз 2110 для чего нужен
Для чего нужен адсорбер для ваз 2112
Ремкомплект стартера ваз 2110
Ваз 2114 как узнать цвет машины по вин коду
Рдт ваз 2114 признаки неисправности
Ваз 2110 дтож признаки неисправности
Дмрв ваз 2114 признаки неисправности
Дпкв ваз 2114 признаки неисправности
Признаки неисправности дпдз на ваз 2112
Ваз 2114 признаки неисправности форсунок

Этапы выполнения работ

Из-за отсутствия ЭУР на машине многие автовладельцы решают поставить усилитель руля на ВАЗ 2107 своими руками. Автомеханики считают, что ЭУР Приоры или Нивы зачастую выходит из строя. В некоторых случаях клинит руль. Такие неполадки опасны при движении машины. Поэтому рекомендуется отдавать предпочтение заводским электроусилителям.

В любом случае потребуется настроить датчик скорости КПП. В противном случае при трогании ВАЗа с места и при движении на небольших скоростях водитель не сможет заметить каких-либо изменений. Таким образом, крутить руль будет тяжело. При наборе высокой скорости руль будет поддаваться автовладельцу с незначительным сопротивлением.

Если отсутствует датчик скорости, его придется поставить. Он должен иметь 6-импульсную проходную от Нивы 214. Как правило, это входит в заводскую комплектацию. К другим конструктивным изменениям, которые потребуется выполнить, специалисты относят:

перенос другого троса подсоса, который входит в комплект к электроусилителю ВАЗа 2108,
замена редуктора — потребуется взять данный агрегат с коротким валом червяка, при этом сошка должна быть родной,
при наличии у 2107 контактной системы зажигания потребуется установить своими руками диод MUR1100E.

Датчик скорости.
Крепежные детали.
Трос подсоса.
Замок зажигания, переключатели подрулевые, кожух от рулевой колонки — данные детали должны быть от 2110.
Инструкция по монтажу и паспорт на электроусилитель руля на ВАЗ.

ВАЗ 2107 — легендарная модель АвтоВАЗа. Однако при всех её достоинствах по современным меркам в конструкции явно не достаёт продвинутых элементов. Например, усилителя руля — ведь все автомобили последнего поколения даже в базовых комплектациях обязательно оснащаются этим механизмом.

размещение частных фотографий, фотоальбомов. фото, фотография, Установка ко.

Устанавливаем электроусилитель рулевого управления на ВАЗ 2110.

Лучший ремень генератора ВАЗ 2110-12 Замена ремня генератора ваз 2114, 2115.

Рулевой механизм с ГИДРОУСИЛИТЕЛЕМ ВАЗ 2110 (21100340001030) .

Установка веерных форсунок омывателя на Гранту Тюнинг салона ВАЗ 2110, 2111.

Установка ГУР – пошаговая инструкция

Эта инструкция предназначена для автомобилей ВАЗ 2110, которые вообще не имеют усилителя руля. Такие модели выпускались давно, но их и сегодня можно встретить на дороге. В этом случае автомобиль можно модернизировать своими руками.

Монтаж ГУР можно выполнить своими руками, для этого понадобится комплект ГУР – сегодня его можно приобрести примерно за 20 тысяч. Из инструментов приготовьте набор ключей и отверток, также стоит заранее позаботиться о жидкости для усилителя.

Демонтируем кожух ГРМ и ставим на три болта кронштейн. В салоне уже есть отверстия, поэтому новые сверлить не придется. Теперь ставим шпильку, на которую в дальнейшем будет установлен ролик. Вот под нее отверстия не предусмотрены, поэтому делаем новые. Ставим ролик.

Здесь вы можете увидеть крепления, которые нужно убрать. На фото ниже подробно показано, что нужно отпилить. После этого надежно фиксируем насос на кронштейне и закрываем подушкой. Собранный узел следует поставить на мотор, а точнее, в то место, где было крепление генератора.

Перейдём к практической части.

Всё же вкратце опишу процесс замены: Для начала необходимо демонтировать старую рейку, рулевой карданчик и металлический защитный щиток в месте входа рулевой рейки в салон. Снять генератор и его кронштейн. Затем прикручиваем новый пыльник на моторный щит и устанавливаем рейку. По моему опыту удобней всего её просовывать открутив с неё шланг высокого давления, сняв резиновый шланг обратки (штуцер можно не откручивать) и открутив усы. В таком виде рейка совершенно спокойно проходит через окно правой

рулевой тяги. Просунув рейку до места нужно провернуть её вокруг своей оси и прикрутить шланг высокого давления. В какую сторону крутить точно не скажу, ориентируйтесь по месту. Сразу же можно одеть шланг обратки и прикручивать рейку на место. После чего уже прикрутить к ней усы и рулевой карданчик. Далее закрепить магистраль обратки и расширительный бачок. Стальная трубка обратки крепится по правому лонжерону. У меня на кузове 2006 года под это были приварены шпильки. Схема прокладки обратки выглядит вот так:

Читать также: Установка порогов гранта спорт

Закончив с рейкой переходим к кронштейнам навесных агрегатов. Прикручиваем на место нижний кронштейн для ГУР и верхний для генератора:

Кронштейн ГУР крепится снизу к блоку двумя болтами М10х55 (которыми был прикручен кронштейн генератора), а сверху прикручивается болтом М10х25. Кронштейн генератора крепится поверх кронштейна двигателя. При этом правый и нижний штатные болты необходимо заменить на М8х85, а левый верхний болт кронштейна генератора, который вкручивается в тело кронштейна двигателя использовать М8х40. Верхнее ухо генератора прикручивается к кронштейну болтом М8х60.

После закрепления всех агрегатов и магистралей, можно прикручивать шланги и приступать к креплению ролика. Небольшое замечание. Если прикрутить насос с шлангом высокого давления, то будет очень сложно затянуть нижний болт кронштейна двигателя, поэтому процесс сборки лучше проводить в порядке: Кронштейн генератора -> насос с шлангом высокого давления -> генератор.

Обводной ролик

Для реализации такой схемы требуется: 1. Доработать переднюю крышку генератора и кронштейн генератора 2. Подрезать опору двигателя

1. Ролик закрепляется на нижнем болту крепления генератора. Штатно там использован болт с резиновой втулкой, вот такой:

Т.к. резиновая втулка сделана под М8, то использовать её уже не удастся и вместо неё требуется изготовить стальную. В итоге всё должно выглядеть вот так:

При этом на существенно выступающем конце болта и будет закреплён ролик. Для правильного его позиционирования под него необходимо изготовить дистанционную шайбу толщиной 14-15 мм. У меня установлена и на чертеже 15, но это ВАЗ, поэтому может у кого-то будет нужно меньше. Чертежи втулки и шайбы:

Ремень генератора и ГУР

А что, у владельца ваз 21103 с гидроусилителем? Как известно, если на Ваз 2110 установлен ГУР, который, стоит заметить, полностью устраняет вибрации, свойственные переднеприводным автомобилям, проводится совершенно иначе, чем принято. Как правило, ремень генератора меняют после 45-60 тыс. км пробега, а трещины на нем – прямой признак замены. Обычная замена этой детали занимает не больше 10 минут, но на автомобилях с ГУР – это требует больше времени, да и на его привычном месте ремня не найти. На этом месте, если установлен ГУР, помещается насос, о котором было написано выше. Сам же генератор расположен бывает выше.

Сложность замены в данном случае характеризуется тем, что ремень крутится вокруг левой опоры мотора, что вынуждает открутить опору, приподнять двигатель и уже затем снять ремень. Специфичность наблюдается и в случае натяжения ремня генератора. В частности, угол обхвата ремня шкива генератора в случае с ГУР довольно мал и принятое обычно натяжение в 1 см вверх и вниз здесь не работает. Ремень начинает проскальзывать. Это означает, что натяжение ремня с ГУР должно быть сильнее.

Как видим, ГУР – это и лишние хлопоты, связанные с ремонтом. Но, если научиться все делать своими руками, проблем удастся избежать. Кроме того, можно неплохо сэкономить на ремонте, цена которого с каждым разом в СТО растет. Инструкция, представленная выше – это ознакомительный вариант для владельцев Ваз 2110 с ГУР. Полный пошаговый мануал по замене ГУР, его ремонту и т. д. можно найти в других статьях, посредством видео или фото – материалов.

Среди сородичей фикус Бенджамина выделяется некрупной изящной листвой и раскидистой кроной. С появлением новых.

Метельчатая гортензия – листопадное цветущее растение семейства Гортензиевые. Родиной цветка является Япония.

Это совершенно разные агрегаты. Чтобы понять основные отличия, достаточно изучить гидроусилитель. Его главным компонентом является насос с приводом от коленчатого вала, он объеден с другими деталями. Принцип работы гидроусилителя построен на гидравлике.

Что касается ЭУР, то он приводится в действие при помощи электромотора. Также в его конструкцию входят электронный блок управления, рулевой вал с торсионным элементом и датчики. Работает ЭУР по другой схеме:

При вращения руля торсионный вал скручивается;
Специальные датчики фиксируют изменение положения вала и отправляют данные на электронный блок управления;
Проанализировав информацию, блок подает команды на электромотор;
В итоге агрегат создает необходимое усилие или облегчает поворот рулевого колеса.

Снятие старых шлангов ГУР

Для замены шлангов ГУР на ВАЗ 2112 необходимо сначала снять старые шланги. Эта процедура может потребовать некоторых инструментов и несколько шагов. Вот подробная инструкция:

Откройте капот автомобиля и найдите шланги ГУР. Они обычно расположены в передней части двигателя рядом с насосом ГУР.
С помощью пассатижей или ключа отвертки снимите хомуты, которые держат шланги на месте.
Аккуратно отсоедините шланги от насоса ГУР. Для этого может потребоваться некоторое усилие, поэтому будьте осторожны, чтобы не повредить шланги или насос.
Отсоедините другие концы шлангов от рулевого механизма. Используйте те же инструменты, чтобы снять хомуты и аккуратно отсоединить шланги.
Проверьте, нет ли каких-либо преград, которые могут помешать удалить шланги полностью. Если такие преграды есть, удалите их.
Проверьте, что новые шланги ГУР совместимы с вашим автомобилем. При необходимости приложите усилия, чтобы найти точную модель шлангов, которая подходит для ВАЗ 2112.
Установите новые шланги на свои места и аккуратно присоедините их к насосу ГУР и рулевому механизму. Убедитесь, что они хорошо закреплены.
Установите хомуты, чтобы фиксировать новые шланги. Проверьте, чтобы они были достаточно крепкими, чтобы не допустить утечки жидкости ГУР.

После того, как вы следовали этим шагам и успешно сняли старые шланги ГУР на ВАЗ 2112, вы будете готовы к установке новых шлангов и дальнейшей регулировке системы ГУР. Помните, что для продолжения процесса замены шлангов ГУР вам может потребоваться конкретное руководство для вашей модели автомобиля.

Установка ЭУР

Необходимые инструменты

Допустим, вы приобрели комплект ЭУР – он может быть от ВАЗ 2110 или от другой модели, к примеру, от Приоры. Приготовьте следующие инструменты:

Дрель вместе со сверлом по металлу.
Набор отверток, болгарку.
Длинную линейку.

Все готово? Переходим к установке.

Пошаговая инструкция

Из колодки необходимо извлечь штатную клемму и поставить ее в колодку на жгуте. Находим штатный привод, который присоединен к колодке. На его место необходимо поставить свободную клемму. Теперь провод можно поместить между креплениями.

Регулировка

После сборки вам нужно будет выровнять рулевое колесо, если оно установлено криво. Отдельно установите датчик, который шел в комплекте с ЭУР. Если кожух колонки потрескался, лучше сразу поменять его на исправный. Между передней панелью и кожухом могут быть зазоры – их необходимо удалить.

https://youtube.com/watch?v=kMAexouZyHs

Отличия ЭУР от ГУР

Это совсем различные агрегаты. Чтоб осознать главные отличия, довольно изучить гидроусилитель. Его основным компонентом является насос с приводом от коленчатого вала, он объеден с принципами деталями. Механизм работы гидроусилителя построен на гидравлике.

Читайте

Что касается ЭУР, то он приводится в действие с помощью электромотора. Также в его конструкцию входят электрический блок управления

, управляющий вал с торсионным элементом и датчики. Работает ЭУР по другой схеме:

При вращения руля торсионный вал скручивается;
Особые датчики фиксируют изменение положения вала и посылают данные на электрический блок управления;
Проанализировав информацию, блок подает команды на электромотор;
В конечном итоге агрегат делает нужное усилие или упрощает поворот управляющего колеса.

Ремонт насоса ГУР своими руками

После снятия и очистки насоса от грязи осматриваем его на предмет выработки поверхности внутренних стенок корпуса, напоминающих ступеньки. Если обнаружится выработка, то её можно снять с помощью дрели со специальной насадкой.

Одной из причин выхода из строя гидроусилителя руля может быть износ подшипника или манжеты, которую необходимо также периодически менять. Замену изношенного подшипника можно выполнить различными способами. Новую запчасть можно закрепить в корпусе насоса с помощью загибания кромок или сделать выточку. Во втором случае придётся воспользоваться услугами токаря или самому сделать на токарном станке выточку на внешней поверхности корпуса. После этого следует просверлить отверстия, и нарезать резьбу. Подшипник крепим на корпусе с помощью болтов, предварительно их заточив. После закручивания болтов необходимо отпилить выступающие части.

Особенности замены ремня насоса ГУР и генератора

Особенность замены ремня ГУР заключается в том, что его вращение реализовано вокруг опоры двигателя, которая расположена с левой стороны. Поэтому придётся сначала немного приподнять мотор, чтобы снять ремень. Также имеются нюансы и в натяжении ремня привода генератора с ГУР. Так как угол обхвата ремнём шкива очень мал, стандартного натяжения вниз и вверх на 1 см будет недостаточно, и ремень всё время будет проскальзывать. Следовательно, натяжение нужно сделать больше. Однако не нужно слишком усердствовать, чтобы не перетянуть.

Источник статьи: http://vipwash.ru/rul/zamena-nasosa-gidrousilitelya-rulya
