Когда менять масло в двигателе мтз 82

Способ диагностирования топливного насоса (ТНВД) по давлению, и по протечке сальника.

Для контроля давления приходится использовать показания, снятые с электронного датчика давления. Датчик установлен на торце раздаточной топливной рейки. Доступ к нему ограничен и, следовательно, замеры легче производить на блоке управления. Для TOYOTA VISTA и NADIA это вывод Б12 – ЭБУ двигателя (цвет провода коричневый с жёлтой полосой) Датчик питается напряжением 5в. При нормальном давлении показания датчика изменяются в диапазоне(3,7-2,0 в.)- сигнальный вывод на датчике PR. Минимальные показания, при которых двигатель еще способен работать на х\х -1,4 вольта. Если показания от датчика будут ниже 1,3 вольта в течение 8 секунд — блок управления зарегистрирует код неисправности Р0191 и остановит двигатель. Правильные показания датчика на х\х -2,5 в. В обедненном режиме — 2,11 в.  Ниже на фотографии пример замера давления. Давление ниже нормы — причиной потери неплотность в напорных клапанах ТНВД.Далее давление при работе мотора в обычном режиме и в обедненном режиме.

   Регистрировать протечку бензина в масло нужно при помощи газоанализатора. Показания уровня СН в масле не должны превышать 400 единиц на прогретом двигателе. Идеальный вариант 200-250 единиц. На фото нормальные показания.    Зонд газоанализатора при проверке вставляют в маслоналивную горловину, а саму горловину закрывают чистой ветошью.   Аномальные показания уровень СН-1400 единиц – сальник насоса протекает, и насос требует замены. При протекании сальника в дате будет зарегистрирована очень большая минусовая коррекция.    А при полном прогреве, с протекающим сальником, обороты двигателя будут сильно прыгать на х\х, при перегазовках мотор периодически глохнет. При нагреве картера бензин испаряется и через линию вентиляции вновь попадает во впускной коллектор, дополнительно обогащая смесь. Датчик кислорода регистрирует богатую смесь, а блок управления пытается её забеднить

Важно понимать, что в такой ситуации совместно с заменой насоса необходимо сменить масло с промывкой двигателя. При использовании некоторых марок масел уровень СН из-за наличия агрессивных присадок будет повышен, что не является поводом для замены тнвд

Необходимо просто сменить масло и сделать контрольный заезд перед постановкой диагноза. На следующей фотографии фрагменты замера уровня СН в масле (завышенные значения)

Масло в гидравлику и гидроусилители ГУР или ГОРУ

Для масел, используемых в гидравлике, важным является поддержание вязкости допустимой для нормальной работы гидроузлов в условиях минимальных и максимальных температур. Так полностью застывшее масло, при снижении температуры, может не прокачиваться насосом и блокировать работу гидравлики, а в отдельных частях системы создавать недопустимые нагрузки. Потеря маслом вязкости при нагреве будет снижать эффективность работы силовых гидроузлов системы в результате быстрого падения давления.

Бак ГНС (объём 20 литров с ГУР или 25 литров с ГОРУ ) с гидроагрегатами	Основное	Летнее – М-10Г2, М-10Г2К,  Зимнее — М-8Г2К
Дублирующие	Всесезонные гидравлические: BECHEM Stariol №32, №68; ADDINOL Hydraulikol HLP 32, HLP 68; ТНК Гидравлик HLP 32, HLP 68; HYDROL HLP 32, HLP 68; ВИТТОЛ HLP 32; Лукойл Гейзер 32СТ, 68СТ; Гидравлик HLP 32, HLP 68.
Резервное	Летом Индустреальное масло  ИГП -30, Зимой ИГП-18
Отдельная заправка корпуса ГУР (6 литров)	Основное	Летнее – М-10Г2, М-10Г2К,  Зимнее — М-8Г2К
Дублирующее	Летом Индустреальное масло  ИГП -30, Зимой ИГП-18
Резервное	Всесезонные гидравлические: BECHEM Stariol №32, №68; ADDINOL Hydraulikol HLP 32, HLP 68; ТНК Гидравлик HLP 32, HLP 68; HYDROL HLP 32, HLP 68; ВИТТОЛ HLP 32; Лукойл Гейзер 32СТ, 68СТ; Гидравлик HLP 32, HLP 68.

Замена рабочей жидкости в гидравлике осуществляется при сезонном обслуживании трактора.

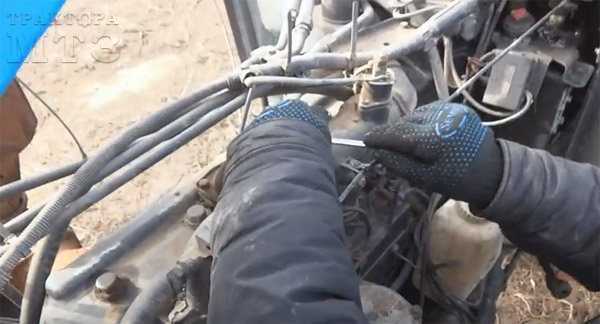

Как отрегулировать клапаны на МТЗ-80 и МТЗ-82

Регулировка клапанов трактора МТЗ-80 и его аналогов (МТЗ-82) — составная и важная задача при техническом обслуживании системы газораспределения дизеля и после его ремонта. Эти действия позволяют улучшить работу двигателя, сократить расход топлива, повысить мощность и КПД. Многое зависит от режима и условий эксплуатации трактора. Качественная работа дизеля отражается на его долговечности и надёжности. При интенсивной эксплуатации двигатель и его составные части получают существенную нагрузку. Она отражается на геометрии многих деталей. Клапана и прочие элементы газораспределительного механизма подвергаются термической нагрузке (сильному нагреву), механическим и динамическим перегрузкам. Вибрация, постоянное движение, перепады температуры.

Содержание работ

Весь смысл операции состоит в получении нужных зазоров между бойками коромысел и торцами стержней регулируемых клапанов. При этом следует точно подтянуть болты крепления цилиндров. Следует помнить, что регулировка клапанов трактора МТЗ-82 (и предшественника МТЗ-80) обязана выполняться в чёткие промежутки времени. Сначала, непосредственно после процедуры обкатки, а потом последующие 480 часов конкретной эксплуатации. Любая разборка цилиндров в последующее время подразумевает аналогичные действия. Явным признаком экстренной настройки может служить стук клапанов. Тогда производят внеплановую регулировку. При ухудшении качества работы двигателя, появления задымлённости медлить с проверкой клапанов не стоит!

Очерёдность работ

При наличии элементарных технических навыков, знания устройства двигателя, умения обращаться с простым слесарным инструментом, эту регулировку можно выполнить самостоятельно. Но главное — строго соблюдать очерёдность действий. Начинать регулировку надо с приготовления доступности к крышке головки блока цилиндров. Потом снимают с крышки цилиндров защитный кожух. После следует контролировать силу затяжки креплений у стоек вала коромысел. При этом поршень первого цилиндра обязан быть в положении ВМТ (верхняя мёртвая точка), а его клапаны плотно прижаты (другими словами — закрыты).

На винте для регулировки необходимо ослаблять контргайку нужного клапана, а после, вкручивая или выкручивая винт, выставляют требуемый по щупу зазор между бойком и торцом. Щуп — это мерка, шаблон с определённым значением величины. Ведь измерить зазор другим, примитивным способом в данных условиях нереально. Выполнив регулировку зазора, надо очень крепко закрутить контргайку и сделать контрольную проверку щупом величины зазора. При этом необходимо прокручивать штангу.

Разумеется, клапаны надо подвергать регулировке в строгой очерёдности по формуле работы цилиндров в двигателе. Первый, третий, четвёртый, второй. Это делают при помощи вращения коленчатого вала на половину оборота, причём по часовой стрелке!

Дополнительные наставления

Запрещается закручивать гайки быстро, туго и резкими движениями. Это делается спокойно и равномерно, в несколько заходов

Важно давать возможность и свободу для перемещения закручиваемых элементов. Так проще правильно выставить их положение

Закручивать крепёж важно на тёплом двигателе

Существует схема очерёдности затяжки болтов головки блока цилиндров. Её можно посмотреть в руководстве по регулировке газораспределительного механизма. Эта схема позволяет произвести затяжку качественно, обеспечив идеальную герметичность двигателю

Закручивать крепёж важно на тёплом двигателе. Существует схема очерёдности затяжки болтов головки блока цилиндров. Её можно посмотреть в руководстве по регулировке газораспределительного механизма

Эта схема позволяет произвести затяжку качественно, обеспечив идеальную герметичность двигателю

Её можно посмотреть в руководстве по регулировке газораспределительного механизма. Эта схема позволяет произвести затяжку качественно, обеспечив идеальную герметичность двигателю.

Приведённый выше пример описывает самый простой способ регулировки клапанов двигателя. Существуют и альтернативные методы. Например, двукратный метод. Вам понадобится помощник, так как будет необходимо нажимать педаль сцепления и проворачивать маховик, сверяя положение меток, сделанных специально для этой цели.

Помните главное — техника любит уход, заботу, интеллектуальный подход и бережное отношение!

agromania.com.ua

Газораспределение.

На двигателе 3S-FSE установлен ремень ГРМ. При обрыве ремня происходит неминуемая поломка головки блока и клапанов. Клапана встречаются с поршнем при обрыве. Состояние ремня следует проверять при каждой диагностике. Замена не составляет проблем за исключением маленькой детали. Натяжитель должен быть либо новый, либо взведенный перед снятием и установленный под чеку. Иначе снятый ролик будет очень трудно взвести

При снятии нижней шестерни важно не поломать зубья (обязательно открутить стопорный болт), иначе будет срыв запуска и неминуемая замена шестерни. Далее фотография ремня ГРМ при проверке

Такой ремень требует замены.    При смене ремня натяжитель лучше ставить новый, без компромиссов. Старый натяжитель легко входит в резонанс, после повторного взвода и установки. (На промежутке 1,5 — 2,0 тысяч оборотов.) Этот звук повергает в панику владельца. Двигатель при этом издает рычащий неприятный звук.Далее на фото установочные метки на новом ремне ГРМ,    Взведённый натяжитель и шестерня коленвала. Над шестерней отчетливо виден болт, который фиксирует её съём.            При обрыве ремня страдает головка с клапанами. Клапана неизбежно загибает при столкновении с поршнем.

Технические характеристики Двигателя Д-243

Двигатель Д-243 – это четырехтактный дизель с вертикальным, рядным расположением цилиндров и впрыском топлива непосредственно в цилиндры. Базовая модель не имеет турбо надува.

Основное их назначение установка на сельскохозяйственные трактора класса 1,4-2,0 т/с. А так же другие машины промышленного, сельскохозяйственного, лесозаготовительного назначения. Широко применяется на экскаваторах, погрузчиках, компрессорных станциях и электрогенераторах.

Обладает следующими характеристиками:

• Цилиндры в количестве – 4шт;
• Режим работы цилиндров – 1-3-4-2;
• Диаметр цилиндра – 110 мм;
• Ход поршня – 125 мм;
• Рабочий объем двигателя – 4,75 л;
• Мощность – 59,6 кВт;
• Наибольший крутящий момент – 298 Н*м;
• Наименьшие устойчивые обороты на холостом ходу – 600 об/мин;
• Номинальная обороты холостого хода – 2200 об/мин;
• Наибольшая частота оборотов холостого хода – 2380 об/мин;
• Расчетная степень сжатия – 16;
• Расход диз. топлива – 226 г/кВтч;
• Расход масла на период действия гарантии учитывая замену – не превышает 1,1% к расходу топлива;
• Давление масла на минимальных оборотах двигателя – 0,08 МПа;
• Давление масла на номинальных оборотах двигателя – 0,25-0,35 МПа;
• Вращение – правое;
• Масса дизеля сухого/снаряженного – 430/490 кг.

Эксплуатируются дизеля в условиях от -45 до +40, в местах где воздухообмен не ограничен.

Надежность, проблемы и ремонт ММЗ Д-243

Производство дизеля Д243 на заводе в Минске было начато в 1974 году, и это был рядный 4-х цилиндровый мотор. Здесь применен чугунный блок цилиндров с мокрыми гильзами из чугуна, внутри этого блока стоит стальной коленвал с ходом поршня 125 мм, с коренными шейками 75.25 мм и с шатунными шейками 68.25 мм. Шатуны стальные длинной 230 мм, поршни алюминиевые диаметром 110 мм с поршневыми пальцами диаметром 38 мм. Это обеспечивает рабочий объем 4.75 литра. Давление масла на ММЗ Д-243 должно находиться в диапазоне 2.5-3.5 кгс/см2.

Сверху блока установлена чугунная головка с 2-мя клапанами на цилиндр. Диаметр впускных клапанов 48 мм, а выпускных 42 мм, толщина ножки — 11 мм. Это нижневальный мотор, соответственно, распредвал находится в блоке и приводит клапана в движение через толкатели, штанги и коромысла.Каждые 500 часов работы нужно проверять и регулировать клапаны. Зазоры клапанов следующие: впуск и выпуск — 0.25 мм. Порядок регулировки клапанов совпадает с порядком работы — 1-3-4-2.

Для этих моторов идет топливный насос 4УТНИ.На основе 243-го был создан известнейший турбодизель Д-245.

Модификации Д-243 и их отличия

1. Д-243 — обычная версия мощностью 81 л.с.2. Д-243Л — такой же Д-243, но с другим выпускным коллектором.3. Д-243.1 — мотор мощностью 83 л.с.3. Д-243.2 — версия для шахтных автомобилей мощностью 60 л.с.

Неисправности Д-243

Это простой мотор без наддува и дополнительной электроники и, соответственно, он не имеет множества проблем присущих турбированным дизелям Д-245. В любом случае, возраст берет свое и, если у вас имеются проблемы с дымностью, а также с прочей радостью, тогда здесь расписаны причины их возникновения.

Отечественные масла занимают достаточно скромную нишу на прилавках магазинов, что провоцирует покупателей обращать внимание на импортные аналоги. Здесь же используется и другая классификация по густоте смазок. Для трактора достаточно использования смесей с вязкостью SAE 75W-80 или 75W-90

Для трактора достаточно использования смесей с вязкостью SAE 75W-80 или 75W-90.

Стандартная заправочная емкость картера трансмиссионных блоков трактора МТЗ 80 составляет 40 литров. Большой объем смазки здесь требуется по причине совмещения картеров заднего моста и коробки передач. Трансмиссионный модуль также и обслуживается одновременно и за один проход.

Для колесного редуктора требуется гораздо меньше жидкости. Здесь смазки нужно всего 3,7 литра.

Характеристики

Что делать если троит дизельный двигатель

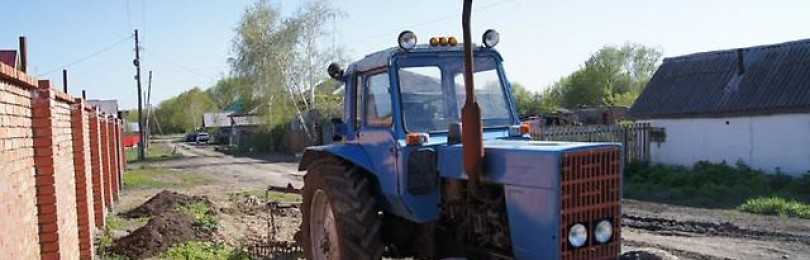

МТЗ-80 обладает схожими техническими характеристиками с советским трактором МТЗ-50, так как является результатом его серьезной модернизации. К основным отличиям можно отнести кабину больших размеров, принципиально переработанную с учетом современных стандартов звуко- и теплоизоляции (особенно на моделях МТЗ-80 Беларус), современный двигатель, развивающий скорость до 33,2 км/ч, переработанную трансмиссию. Нельзя забывать и про то, что трактора последних годов выпуска оснащаются функциональной гидравлической системой.

Кабина большого размера МТЗ 80

Характеристики МТЗ-80 существенно варьируются в зависимости от установленного навесного оборудования. На основе базового шасси можно создать универсальную строительную, производственную технику, или спецтехнику для узких специализированных работ. На трактор устанавливаются такие агрегаты, как плуг, борон, щетки, ковши, оборудование для распашки и земляных работ. Устанавливаются ли они на трактор Террион описано в другой статье.

Габариты, сколько весит

Трактор МТЗ-80 обладает относительно небольшими габаритами и массой, приведем стандартные размеры.

Длина	3850 мм.
Ширина	1970 мм.
Вес	3770 кг.
Просвет	465 мм.
Колея	1350-2100 мм.

В конструкции МТЗ-80 используется гидравлическая система для использования широкого спектра агрегатов. Она обладает повышенной грузоподъемностью и выдерживает оборудование весом до двух тонн, позволяет установить как прицепное, так и навесное оборудование.

Система имеет раздельную агрегатную конструкцию, благодаря чему можно регулировать глубину распахивания грунта в силовом и позиционном диапазонах. При транспортировке навесные агрегаты устанавливаются очень надежно механическим способом.

Двигатель

Первоначально МТЗ-80 оснащался двигателем Д-240. На 1974 год это был один из самых массовых, функциональных и надежных дизельных моторов. На постсоветском пространстве большинство тракторов Д-240 первых массовых серий до сих пор работают на этом агрегате, поэтому остановимся на нем подробнее.

Вот как он выглядит на фото:

Двигатель Д-240

Конструкция Д-240 подразумевает наличие четырех цилиндров, общую камеру сгорания. Горючая смесь образуется объемно-пленочным способом.

Двигатель имеет мощность в 80 л.с., что по современным меркам считается весьма скромным показателем (у трактора т 70 этот показатель 160 литров), но на самом деле для решения большинства задач, встающих перед владельцем МТЗ-80, этой мощности вполне хватает. При грамотной эксплуатации трактор легко справится и с трудными задачами.

Система охлаждения

Трактор МТЗ-80 оснащается системой охлаждения закрытого жидкостного типа. Для ее работы используется водяной центробежный насос, пластинчатый радиатор, обеспечивающий хорошую теплоотдачу, и мощный вентилятор, прогоняющий воздух в нем.

Охлаждающая жидкость заливается в специальную «рубашку» из двух стенок, и циркулирует по трубопроводной системе от системы теплообмена к двигателю. Охлаждающая система регулируется с помощью термостата.

Жидкость равномерно проходит через рубашку, беспрерывно подкачиваемая помпой, и циркулирует по радиатору. Вентилятор охлаждает ее и жидкость вновь отправляется в резервуар, откуда процесс повторяется по кругу.

Сколько Масла В Коробке МТЗ-80

Залив масла осуществляется через отверстие, расположенное на корпусе коробки передач слева, в этом же отверстии расположен мерный щуп, для контроля уровня масла. Объем масла в трансмиссии составляет

Основные заправочные объемы МТЗ 82 и МТЗ 80

В первую очередь трактористу необходимо знать, сколько топлива может вместиться в топливный бак и сколько масла в МТЗ 82 в двигателе. Объем топливного бака 120 литров. Но они не единственные. Имеется еще бак пускового двигателя ПД-10. В него вмещается 1,9 литров.

Дополнительный карбюраторный двигатель необходим для пуска двигателя. Он обеспечивает легкий старт даже в сложных условиях при низкой температуре. Он состоит из одноступенчатого редуктора и электрического стартера с подогревателем.

МТЗ 82 может оснащаться одним из двух силовых агрегатов: Д240 и Д240Л. Что касаемо заправочных объемов, то разница между ними лишь в том, что Д240 имеет 20-литровую охлаждающую систему, а Д240Л – 22-литровую.

Заправочные емкости МТЗ 82:

1. Объем картера моторного масла — 15 л.
2. Корпус трансмиссии, с учетом коробки передач и заднего моста — 40 л.
3. Передний ведущий мост – 1,7 л.
4. Колесный редуктор ПМ – 1,7 л. каждый.
5. Верхняя коническая пара колесных редукторов переднего моста – по 0,3 каждый.
6. Гидроусилитель руля – 6 л.
7. Топливный насос – 0,2 л.
8. Пусковой двигатель, редуктор – 0,4 л.

Марки и заправочный объем

Емкость узлов не является предопределяющей для заправки. Заливать в систему необходимо определенное количество масла или смазки. Прежде чем заливать жидкость или смазывать узлы, необходимо уточнить, какую марку необходимо использовать.

При работе трактора в холодное время года при температуре до +5 С необходимо использовать моторное масло М-8ДМ, которое соответствует ГОСТ 8581-78. Заливать необходимо 12 литров. То же количествао смазки, но уже марки масел М-10ДМ по ГОСТ 8581-78 необходимо обновить при температуре окружающего воздуха +5 С и более. Менять смазку необходимо каждый 500 мч. Использовать можно и альтернативные варианты: М-10Г2К и М-10Г2. Первый образец меняется каждые 250 мч, а второй 500 мч.

В топливный насос можно заливать одно из вышеперечисленных масел. Причиной замены жидкости в узле может стать его ремонт. В остальных случаях заливать его не требуется. В топливный насос вмещается 0,25 л моторного масла.

Воздухоочиститель – еще один узел трактора, который требует наличия моторного масла. Но здесь есть особенность. Можно добавлять отработку, дав ему отстояться. Замена производится каждый 500 мч. Но обязательно знать, сколько литров масла добавлять. В этом случае — 1,5 л.

Заправочная емкость силовой передачи – 40 литров. Система заправляется полностью. При каждом очередном плановом то необходимо заменить 40 литров трансмиссионного масла ТАп-15В, ТСп-10 или ТСп-15К. Можно дублировать другим — ТАД-17.

Колесный редуктор вмещает 3,7 л того же масла, что и в трансмиссию. В отличие от других элементов, в редуктор необходимо заполнять сразу в двух точках. Колесные редуктор, верхняя коническая пара, опора привода и приводной шкив заправляются Тап-15В и другими аналогичными маслами.

Все гидроагрегаты и ГОРУ заправляются модернизированным моторным маслом М-10Г2. Можно использовать и другие: М-8Г2К или М-10Г2К. Это же касается и гидроусилителя руля, туда заправляется такое же масло.

Смазка подшипника обводки выполняется Литолом-24. В качестве альтернативы можно использовать многоцелевую пластичную дублирующую смазку марки LCP-GM. Выполнять это необходимо как при эксплуатации, так и техническом обслуживании. Чтобы заполнить 0,2 литра рабочего объема, необходимо использовать специальный шприц. Нескольких нагнетаний будет достаточно.

Литол-24 можно назвать универсальной смазкой. Его используют в подшипнике ступицы в количестве 0,4 л, поворотном кулаке, шестерне раскоса, втулках, шарнирах, подшипниках в различном количестве.

При добавлении в насос отработанного дизельного масла необходимо учитывать, что зимой, когда температура опускается ниже -20 градусов оно может замерзнуть, поэтому актуально использовать веретенную смазку АУ. При температуре -55 актуально разбавление дизельным топливом на 15%.

Диагностика и ремонт систем впрыска и зажигания

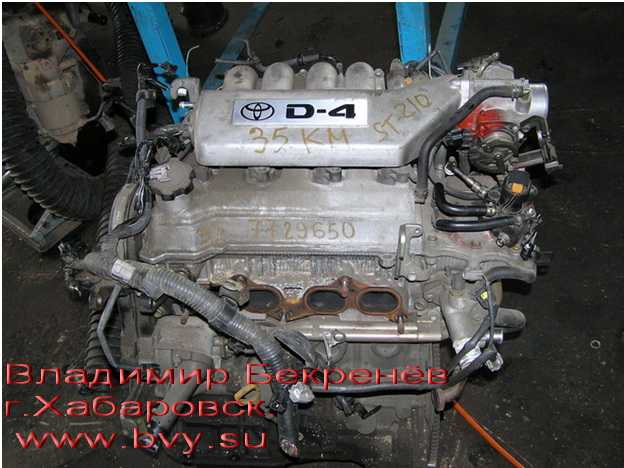

Система непосредственного впрыска на Toyota D4 была представлена миру в начале 1996 года, в ответ на GDI от конкурентов ММС. В серию такой двигатель 3S-FSE был запущен с 1997 года на модели Corona (Premio T210), в 1998 двигатель 3S-FSE — начал устанавливаться на модели Vista и Vista Ardeo (V50). Позднее непосредственный впрыск появился на рядных шестерках 1JZ-FSE (2.5) и 2JZ-FSE (3.0), а с 2000 года, после замены серии S на серию AZ, был запущен и двигатель D-4 1AZ-FSE.

Мне пришлось увидеть в ремонте первый двигатель 3S-FSE в начале 2001 года. Это была Toyota Vista. Я менял маслосъёмные колпачки и попутно изучал новую конструкцию двигателя. Первая информация о нем появилась позднее в 2003 на просторах интернета. Первые удачные ремонты давали незаменимый опыт для работы с этим типом двигателей, которыми сейчас никого не удивишь. Двигатель был настолько революционным, что многие ремонтники просто отказывались от ремонтов. Применив бензиновый ТНВД, высокое давление впрыска топлива, два катализатора, блок электронного дросселя, шаговый мотор управления EGR, отслеживание положения дополнительных заслонок во впускном коллекторе, систему VVTi , и индивидуальную систему зажигания — разработчики показали, что наступила новая эра экономичных и экологичных двигателей. На фотографии общий вид двигателя 3S-FSE.



Конструктивные особенности:

— создан на базе 3S-FE,- степень сжатия чуть более 10,- топливная аппаратура Denso,- давление впрыска — 120 бар,- впуск воздуха — через горизонтальные «вихревые» порты,- соотношение воздуха и топлива — до 50:1 (при максимально возможном для LB двигателей Toyota 24:1)- VVT-i (система изменения фаз газораспределения непрерывного типа),- система EGR обеспечивает подачу на впуск до 40% отработавших газов в режиме ПСО- катализатор накопительного типа,- заявленные улучшения: прирост момента на низких и средних оборотах — до 10%, экономия топлива до 30% (в японском смешанном цикле — 6,5 л/100 км).Следует отметить следующие важные системы и их элементы, которые наиболее часто имеют дефекты.Система топливоподачи: погружной электрический насос в баке с сеткой топливозаборника и топливным фильтром на выходе, топливный насос высокого давления, установленный на головке блока цилиндров с приводом от распредвала, топливная рампа с редукционным клапаном.Система синхронизации: датчики коленвала и распредвала.Система управления: ЕСМДатчики: массового расхода воздуха, температуры охлаждающей жидкости и впускаемого воздуха, детонации, положения педали газа и дроссельной заслонки, давления во впускном коллекторе, давления топлива в рампе, подогреваемые кислородные датчики;Исполнительные устройства: катушки зажигания, блок управления форсунками и сами форсунки, клапан регулировки давления в рампе, вакуумный соленоид управления заслонками во впускном коллекторе, клапан управления муфтой VVT-i. При наличии в памяти кодов, начинать надо именно с них. Причём, если их много, анализировать их бессмысленно, надо переписать, стереть и отправить владельца в пробную поездку. Если загорится контрольная лампа, снова прочитать и анализировать уже более узкий перечень. Если нет – сразу переходить к анализу текущих данных. Коды неисправности сравниваются и расшифровываются по мануалу.

Таблица кодов ошибок двигатель 3S-FSE:

12 P0335 Датчик положения коленчатого вала 12 P0340 Датчик положения распределительного вала 13 P1335 Датчик положения коленчатого вала 14,15 P1300, P1305, P1310, P1315 Система зажигания (N1)(N2) (N3) (N4)18 P1346 Система VVT 19 P1120 Датчик положения педали акселератора 19 P1121 Датчик положения педали акселератора 21 P0135 Кислородный датчик 22 P0115 Датчик температуры охлаждающей жидкости 24 P0110 Датчик температуры воздуха на впуске 25 P0171 Кислородный датчик (сигнал бедной смеси) 31 P0105 Датчик абсолютного давления 31 P0106 Датчик абсолютного давления 39 P1656 Система VVT 41 P0120 Датчик положения дроссельной заслонки 41 P0121 Датчик положения дроссельной заслонки 42 P0500 Датчик скорости автомобиля 49 P0190 Датчик давления топлива 49 P0191 Сигнал давления топлива 52 P0325 Датчик детонации 58 P1415 Датчик положения SCV 58 P1416 Клапан SCV 58 P1653 Клапан SCV 59 P1349 Сигнал VVT 71 P0401 Клапан системы EGR 71 P0403 Сигнал EGR 78 P1235 ТНВД 89 P1125 Привод ETCS* 89 P1126 Муфта ETCS 89 P1127 Реле ETCS 89 P1128 Привод ETCS 89 P1129 Привод ETCS 89 P1633 Электронный блок управления 92 P1210 Форсунка холодного пуска 97 P1215 Форсунки 98 C1200 Датчик разрежения в вакуумном усилителе тормозов
