Регулировка клапанов ваз 2109

Зачем нужно регулировать клапана

С пробегом металлический стержень клапана имеет тенденцию растягиваться и сужаться. Седла в головке блока цилиндров проседают, поэтому и меняется тепловой зазор. А он физически нужен определённого значения из-за конструктивных особенностей двигателя. Последствия не своевременной регулировки не обратимы. Зажатый клапан в процессе работы восьмиклапанного мотора, теряет герметичность, лавинный поток после воспламенения обжигает его кромки и седло ГБЦ, которое утапливается в тело головки. Ремонт такого вида дорогостоящий и не несет гарантии. Лучше вовремя регулировать, тем более что цена настройки 8ми клапанного мотора в 600 – 800 рублей за 30000 км не такая ощутимая.

При правильно отрегулированных зазорах автомобиль будет ехать свободно, без потери тяги, расходуя меньше топлива. Ни в коем случае нельзя регулировать на горячую. Только охладить двигатель до 30-40 градусов. Иначе можно ошибиться и зажать клапана.

Бывают случаи, что клапана отрегулировали, а стук остался. Причина может быть не зазорах. На холодный мотор могут стучать юбки поршней, стаканчики – толкатели в теле головки. Причин может быть много, поэтому не стоит торопиться с выводами, а тщательно все проверить. Есть специальный прибор — стетоскоп, с помощью которого легко прослушать шумы двигателя.

Порядок регулировки клапанов на всех модификациях 8 клапанного ваза одинаков. Различия есть только у инжекторных автомобилей гранта, калина 2 с грантовским двигателем. У них облегченная поршневая группа и металлокерамические седла. В связи с этим зазоры отличаются в большую сторону на 0,05 мм.  Зная порядок и схему регулировки, можно и своими руками настроить клапана. Минус в отсутствии набора и комплекта шайб для регулировки. Каждый раз ездить на рынок за ними накладно, и покупать весь диапазон тоже.

Приведем подробную схему регулировки клапанов ваз 2108, 2109, 2114, 2115

1. Для начала нужно остудить двигатель. Можно применить дополнительный вентилятор охлаждения от любого автомобиля ваз. Поставить его сверху так чтобы обдув был в сторону ДВС и включить питание 12 В;
2. При регулировке 8 клапанных двигателей (11186, 11113 ока, 1118, 1111) с механическим дроссельным узлом, открутить тросик газа от ресивера впускного коллектора;
3. Разобрать клапанную крышку, боковой кожух ремня ГРМ. Отстыковать шланг сапуна большой и малый, идущий на патрубок дроссельного узла;
4. Выкачать масло около стаканов клапанов с помощью шприца или груши. Удобнее всего применять обычный медицинский шприц с силиконовым белым шлангом на конце;
5. Установить устройство для регулировки — рейку для нажатия на клапан, еще называют — линейка;
6. Поставить первое положение для регулировки. Повернуть распределительный вал по часовой стрелке на метку и довернуть 2-3 зуба. У автомобилей с облегченной поршневой группой (гранта, калина 2, приора) крутить строго за коленчатый вал. Если поворачивать за распредвал, ремень ГРМ может проскочить, и, если этого не заметить и завезти двигатель клапана погнуться;
7. Отрегулировать в следующей последовательности: 1 выпускной и 3 впускной кл;
8. Повернуть распредвал на 90 градусов. Отрегулировать 5 выпускной и 2 впускной кл;
9. Повернуть на 90 градусов. Отрегулировать 8 выпускной и 6 впускной кл;
10. Делаем последний поворот на 90 градусов и регулируем 4 выпускной и 7 впускной кл;
11. Собираем в обратном порядке. Прокладку под клапанную крышку ставим новую, во избежание течи масла наружу.
12. На карбюраторных моторах все проводиться в аналогичном порядке. Вначале нужно открутить корпус фильтра и трос подсоса. Периодичность такая же как на инжекторе 30000 км.

Проверку зазоров также требуется проводить после ремонта ГБЦ. Особенно после замены направляющих. При замене втулок седла зенкуются специальным инструментом и заведомо утапливаются в головку. Соответственно нужно соблюдать очередность, выставить оптимальные зазоры и повторить после 1000 км пробега.

Регулировка 8кл двигателя под газ дает увеличение срока пробега между настройкой. Если двигатель не предназначен работать на газобаллонном оборудовании, седла и клапана будут быстро прогорать, и чтобы хоть как-то продлить срок службы, зазоры следует делать чуть больше стандартных. Обычно делают +0,05 мм. Если зазор не выставляется, то есть не разжимается, значит седло утопилось на приличное расстояние в головку. В таком случае нужно замерить на сколько нужно увеличить зазор, разобрать ГБЦ и подпилить торец клапана. Вторым вариантом будет замена седла или самой головки блока цилиндров.

Порядок регулировки клапанов ВАЗ 2101-2107

Как и когда менять кран печки ваз 2105-07

Сначала подготавливаем автомобиль:

• подождать пока двигатель остынет, если он работал;
• поставить машину на ровное место;

Порядок регулировки клапанов:

1. Снять крышку воздушного фильтра и сам фильтр.
2. Отсоединить трубки крепления фильтра и демонтировать крепление.
3. Снимаем тросик управления воздушной заслонки (подсос).
4. Снять тягу дроссельной заслонки.
5. Выкручиваем гайки крепления клапанной крышки и снимаем ее.
6. Перед регулировкой клапанов, сразу проверяем как натянута цепь. Если натяжка не нормальная, придется проводить работы заново.
7. Снимаем крышку трамблера (распределителя).
8. Устанавливаем в 4-м цилиндре поршень в верхнюю мертвую точку (ВМТ). ВМТ устанавливаются с помощью меток на шкиве коленвала ДВС и крышке привода распределительного вала, также метки нанесены на шестерни распредвала и крышки распредвала.

   Метку выставляют специальным ключом для болта шкива коленвала ДВС.

   Если нет ключа, можно выставить 4-й поршень в ВМТ вращая одно из задних колес. Поднять одну сторону домкратом, рычаг переключения скоростей поставить на 4-ю передачу, чтобы было легче крутить и медленно крутить колесо. При выставлении меток без ключа, потребуется помощник, который будет смотреть на метки.

9. Когда метки на распредвале и на крышке распредвала совместились, проверяем, чтобы метки на коленвале также совпали. Также можно проверить, совпали ли метки на бегунке трамблера. Контактный вывод должен быть направлен на вывод провода высокого напряжения четвертого цилиндра. Как определять, раннее или позднее зажигание, мы уже разбирала в другой статье.
10. После совпадения меток приступаем к настройке зазоров клапанов.


    Правильный порядок регулировки клапанного механизма ВАЗ «Классика» 2101-2107.
    Угол проворота коленчатого вала	Регулируемые клапана
    8 и 6
    180	4 и 7
    360	1 и 3
    540	5 и 2

    Из таблицы мы видим, что, если 4-й поршень выставить в верхнюю мертвую точку, то измеряем и регулируем 6-й и 8-й клапана.

11. Находим 8-й клапан. Отсчет идет со стороны бампера, восьмой будет первым от салона.
12. Между рокером и кулачком распредвала вставляем щуп. Нормальный зазор — это проход щупа с небольшим ощутимым сопротивлением.

    Если пластинчатый специальный щуп толщиной 0,15 проходит легко или с большим усилием, то надо регулировать.

13. На рокере сбоку есть гайка, закрученная на болт с головкой на 13 мм. Этим болтом выставляется зазор, а гайка защищает от самовыкручивания. Чтобы увеличивать или уменьшать зазор, ослабляем гайку под ключ на 17, одновременно удерживая болт. Когда болт ослаблен, вращаем его и изменяем зазор.

    Когда выставили нужный зазор, приступаем к затяжке. После затяжки надо проверить заново, возможно болт чуток крутнулся и изменил зазор.

14. Далее, проделываем то же самое с 6-м клапаном.
15. Когда пару клапанов 8 и 6 отрегулировали. Приступаем, согласно таблице, к выставлению зазоров 4-го и 7-го клапанов. Но, перед тем, как приступить к настройке 4 и 7 клапанов, надо провернуть коленвал на 180 градусов. После поворота коленчатого вала ДВС на 180 градусов, уже поршень 3-го цилиндра выставится в ВМТ. Угол поворота при выставлении третьего поршня в верхнее мертвое положение неудобно выставлять. Для удобства используем маркер или фломастер.

    Если коленвал ДВС повернется на 180 градусов, то бегунок трамблера повернется на 90 градусов. Значит, можно использовать трамблер и бегунок для выставления 3 поршня в ВМТ, сделав метки маркером на корпусе: отмечаем где сейчас контакт, и отмечаем где он должен быть строго через 90 градусов.

16. После регулировки клапанов 3-го цилиндра автомобилей Ваз классических моделей, с помощью трамблера выставляем поршень 1-го цилиндра поворотом коленвала еще на 180 градусов, регулируем клапаны 1 и 3, аналогично. Затем, также выставляем поршень 2-го цилиндра в ВМТ и регулируем последние клапана 5 и 2.

Необходимые инструменты для настройки клапанов на ВАЗ 2109 инжектор

Для правильной настройки клапанов на ВАЗ 2109 инжектор вам потребуются следующие инструменты:

• Ключи для снятия крышки головки цилиндров: позволяют снять крышку и получить доступ к клапанам.
• Шаблон зазора: используется для измерения зазора между клапаном и его седлом. Шаблон должен соответствовать требованиям производителя автомобиля.
• Стяжной ключ: необходим для закручивания и разворачивания гаек на клапанах.
• Отвертка: нужна для регулировки зазора клапана. Отвертку необходимо подобрать именно под ваш автомобиль.
• Специальный инструмент для удерживания клапанов: может потребоваться при точной настройке клапанов, чтобы избежать их выпадения.
• Мерный щуп: использование мерного щупа позволяет определить давление холостого хода и проверить, насколько корректно выполнена настройка клапанов.

Убедитесь, что у вас есть все необходимые инструменты перед тем, как приступать к настройке клапанов на ВАЗ 2109 инжектор. Это поможет вам выполнить работу без проблем и достичь наилучших результатов.

Что необходимо для притирки

Процесс притирки выполняется при демонтированной головке блока цилиндров. Поэтому кроме инструментов для притирки клапанов автовладельцу также понадобится инструмент для демонтажа ГБЦ. Как правило, это обычные слесарные ключи, отвертки, ветошь. Однако также желательно иметь и динамометрический ключ, который понадобится на этапе обратного монтажа головки на место. Необходимость в нем возникает, поскольку крепежные болты, держащие головку на ее посадочном месте, должны быть закручены с определенным моментом, который как раз и можно обеспечить лишь при помощи динамометрического ключа. В зависимости от того, какой будет выбран способ притирки клапанов — ручной или механизированный (о них немного позже), отличается и набор инструментов для работы.

Непосредственно для выполнения притирки клапанов автовладельцу понадобится:

• Ручной держатель клапана. В автомагазинах или автомастерских имеются в продаже уже готовые такие изделия. Если вы по каким-либо причинам не хотите или не можете купить подобный держатель, то его можно изготовить самостоятельно. Как его сделать, рассказано в следующем разделе. Ручной держатель клапана используется при ручной притирке клапанов.
• Паста для притирки клапанов. В большинстве случаев автовладельцы покупают уже готовые составы, поскольку в настоящее время этих средств в автомагазинов достаточно много, в том числе по разным ценам. В крайнем случае можно сделать подобный состав и самостоятельно из абразивной стружки.
• Дрель или шуруповерт с возможностью реверса (для выполнения механизированной притирки). Как правило, притирка выполняется в обе стороны вращения, поэтому дрель (шуруповерт) должна вращаться как в одну, так и в другую стороны. Также можно воспользоваться ручной дрелью, которая сама по себе может вращаться в одном и другом направлении.

• Шланг и пружинка. Эти устройства необходимы для выполнения механизированной притирки. Пружинка должна иметь невысокую жесткость, и диаметр на два-три миллиметра больше диаметра стержня клапана. Аналогично и шланг, чтобы его можно было впритык надеть на стержень. Также для его закрепления можно воспользоваться маленьким хомутом. Еще необходим какой-нибудь недлинный металлический стержень по диаметру аналогичный стержню поршня, чтобы он также впритирку подходил для резинового шланга.
• Керосин. Его используют в качестве очистителя и впоследствии для проверки качества выполненной притирки.
• «Шарошка». Это специальное приспособление, предназначенное для снятия поврежденного металла в посадочном гнезде клапана. Такие приспособления продаются в готовом виде в автомагазинах. В настоящее время в автомагазинах можно найти эту деталь практически для любого двигателя (тем более для распространенных автомобилей).
• Ветошь. Впоследствии с ее помощью нужно будет вытереть насухо обработанные поверхности (заодно и руки).
• Растворитель. Нужен для очистки рабочих поверхностей.
• Скотч. Является нужной составляющей при выполнении одного из методов механизированной очистки.

Приспособление для притирки клапанов

Если у автовладельца нет возможности/желания покупать заводское приспособление для притирки клапанов своими руками (вручную), аналогичное устройство можно сделать самостоятельно с помощью подручных средств. Для этого понадобится:

• Металлическая трубка с полостью внутри. Ее длина должна составлять около 10…20 см, а диаметр внутреннего отверстия трубки должен быть на 2…3 мм больше, чем диаметр стержня клапана двигателя.
• Электродрель (или шуруповерт) и сверло по металлу диаметром 8,5 мм.
• Контактная или газовая сварка.
• Гайка и болт диаметром 8 мм.

Алгоритм изготовления устройства для притирки клапанов будет следующим:

• С помощью дрели на расстоянии около 7…10 мм от одного из краев необходимо просверлить дырку указанного выше диаметра.
• С помощью сварки необходимо приварить гайку ровно над просверленным отверстием. При этом работать нужно аккуратно, чтобы не повредить резьбу на гайке.
• Вкрутить болт в гайку так, чтобы его край достал внутренней поверхности противоположной от отверстия стенки трубки.
• В качестве рукоятки для трубки можно либо загнуть противоположный кусок трубы под прямым углом, либо же доварить еще один кусок трубы или любой другой металлической детали, похожей по форме (прямой).
• Выкрутить болт обратно, а в трубку вставить стержень клапана, и с помощью болта зажать его крепко с помощью гаечного ключа.

Почему важно проводить регулировку клапанов?

Правильный зазор клапанов позволяет гарантировать правильное закрытие клапанов в нужный момент, что особенно важно для корректной работы газораспределительного механизма. При неправильном зазоре клапанов могут возникать следующие проблемы:

• Ухудшение компрессии в цилиндрах, что приводит к потере мощности и тяги автомобиля;
• Увеличение расхода топлива;
• Повреждение клапанов или клапанных седел из-за неправильного контакта между ними;
• Шум и стуки во время работы двигателя, что может свидетельствовать о необходимости регулировки.

Регулярная проверка и регулировка клапанов на ВАЗ 2109 инжектор 8 клапанов позволяет избежать этих проблем и поддерживать двигатель в оптимальном состоянии. Кроме того, правильная регулировка клапанов способствует более плавному и тихому ходу двигателя, повышает его срок службы и улучшает общую динамику автомобиля.

Признаки и симптомы неправильной настройки клапанов

Неправильная настройка клапанов на ВАЗ 2109 инжектор может привести к ряду проблем. Ниже приведены основные признаки и симптомы неправильной настройки клапанов:

1. Шум в двигателе. Если клапаны настроены неправильно, может возникать металлический стук внутри двигателя. Это происходит из-за недостаточного зазора между клапанами и шатунами.
2. Потеря мощности. Неправильная настройка клапанов может привести к уменьшению мощности двигателя. Это связано с тем, что неправильно настроенные клапаны не обеспечивают полное закрытие и герметичность газовых камер, что ведет к потере сжатия.
3. Проблемы с холостым ходом. Неправильная настройка клапанов может вызывать проблемы с холостым ходом двигателя. Например, двигатель может глохнуть при остановке или неустойчиво работать на низких оборотах.
4. Увеличенный расход топлива. Неправильное положение клапанов может привести к неравномерному сгоранию топлива, что в свою очередь может вызывать увеличенный расход топлива.
5. Плохое ускорение. Неправильная настройка клапанов может привести к плохому ускорению автомобиля. Это связано с неправильной временной открытием клапанов, что приводит к неэффективному выбросу отработанных газов и недостаточному подаче свежего заряда.

В случае обнаружения данных признаков и симптомов, рекомендуется проверить и, при необходимости, настроить клапаны на ВАЗ 2109 инжектор в соответствии с рекомендациями производителя или обратиться к квалифицированному специалисту.

Проверка качества работы

После окончания ремонта необходимо проверить работу двигателя. Сначала устанавливаем на место все демонтируемые элементы и вкручиваем свечи зажигания. После запуска двигателя не должно быть стука клапанов и другого стороннего шума. Рекомендуем проводить проверки в течение 15-20 минут – это позволит убедиться в нормальной работе цилиндров даже после нагрева.

Самому настроить клапана на модели ВАЗ-2109 несложно. Эту работу можно выполнить самостоятельно, главное – иметь в наличии специальный комплект и пару часов свободного времени. Используя пошаговую инструкцию и схему регулировки, вы сделаете работу качественно и сэкономите на поездке в автосервис.

Взаимодействие деталей газораспределительного механизма

Распределительный вал, вращаясь, кулачками нажимает на шайбы регулировочные, которые находятся в толкателях, установленных на торцах стержня клапана. Тем самым толкая детали, шляпки которых находятся в сёдлах клапанов. Седла и шляпки очень точно притёрты друг к другу, это сделано для того, чтобы в момент, когда шляпка детали полностью садится, в седло образуется герметичное соединение. Канал полностью перекрывается.

Вот поэтому-то двигатель и работает устойчиво и выдает требуемую мощность, экономя топливо. В процессе работы двигателя рабочая поверхность кулачков изнашивается, они теряют свои размеры, и зазоры увеличиваются.

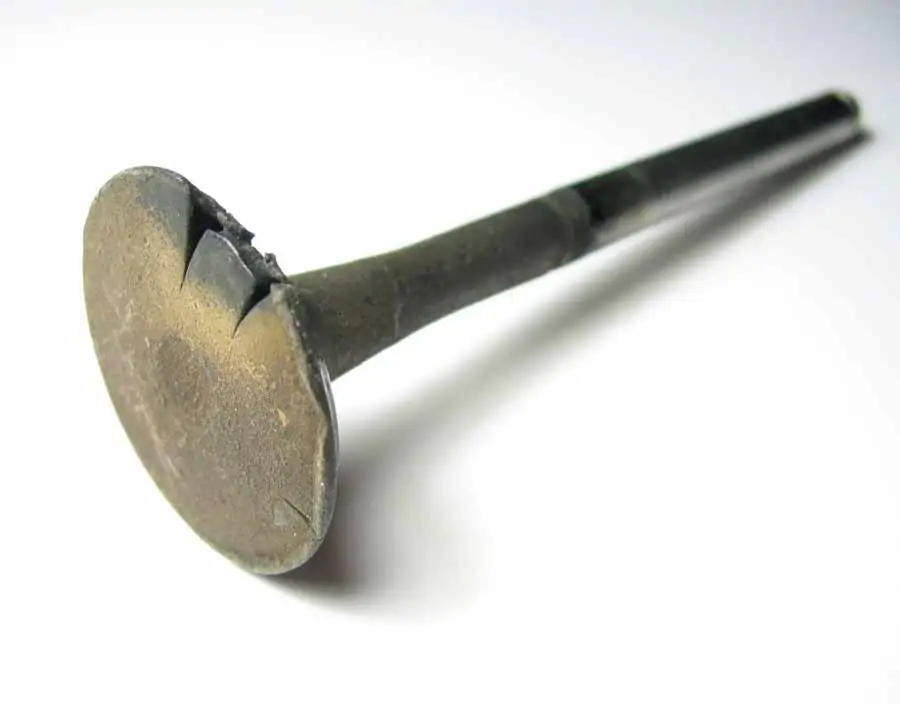

Из-за этого шляпки не полностью прилегают к своим сёдлам, вследствие этого теряется герметичность соединения седло-шляпки. Для того чтобы восстановить эту герметичность и требуется регулировка зазоров клапанов ВАЗ. Для этого применяются регулировочные шайбы. Сами эти шайбы имеют круглую форму и диаметр по окружности такой же, как у толкателя (поз.А на рисунке выше). На фото ниже представлены некоторые образцы этих круглых шайб: Здесь представлены восемь шайб разной толщины. Толщина пишется на самой шайбе в миллиметрах. Зазоры клапанов регулируются подбором шайб нужной толщины. Иногда приходится несколько раз менять эти шайбы, каждый раз вставляя шайбу другой толщины, до тех пор, пока зазор клапана не примет нужный размер.

Обычно продаются они, наборами начиная от толщины 3мм, следующий размер 3,05мм. И так через каждые 0,05мм, до размера 5мм.

Особенности регулировки и размеры

Главное условие в этом деле, двигатель должен быть холодным. Т.е. температура его должна быть не более 20 градусов Цельсия.

Дальнейшие действия мы будем производить, смотря на рисунок, расположенный ниже. Для удобства работы свечи зажигания лучше выкрутить! Так будет легче приводить в действие все механизмы и валы, задействованные в этом процессе, поскольку компрессия будет отсутствовать. Поворачиваем коленвал так, чтобы метка на шкиве распредвала совпала с меткой на задней крышке зубчатого вала (усиком).

Надо сразу же рассмотреть остальные метки в районе коленчатого вала. Они должны быть расположены именно так, как показано на рисунке. Это значит, что поршень первого цилиндра установился в положении в.м.т. Дальше надо повернуть коленчатый вал примерно на сорок — пятьдесят градусов, это нужно для того, чтобы кулачки распредвала, повернулись от толкателей.

На впускных клапанах зазор выставляется 0,20мм (+-0,05мм), а выпускных 0,35 мм (+-0,05мм)…

При помощи щупов надо измерить зазоры 1-го, 2-го, 3-го и 5-го клапанов. Зазоры на 2-м и 3-м клапанах д.б. (0,2+-0,05мм.). На 1-м и 5-м клапане зазор д.б (0,35+-0,05мм). Если некоторые зазоры не соответствуют норме, то их приводят к необходимым размерам заменой регулировочных шайб, подбирая их до тех пор, пока цель не будет достигнута.

После этого надо повернуть коленчатый вал на 360 градусов, т.е. на один полный оборот и проверить зазоры на 4-м, 6-м, 7-м и 8-м клапанах. На 4-м и 8-м цилиндрах зазор д.б. (0,35+-0,05мм). На 6-м и 7-м цилиндрах, зазор д.б. (0,2+-0,05мм). Ну и соответственно, если есть неправильные зазоры, исправляем их тем же способом, как и в первый раз.

ЭПИЛОГ

Работу мы сделали правильно. Устанавливаем детали, которые мы сняли в обратном порядке. Заводим мотор. С наслаждением слушаем шёпот исправного двигателя, садимся в машину и делаем пробный пробег, меняя режимы езды. Удостоверимся, что двигатель работает ровно и отрегулированные клапана ваз 2109 не стучат.

На этом, дорогие читатели блога RtiIvaz.ru, разрешите откланяться и пожелать вам приятной езды на своей любимой ласточке ваз 2109.

 Регулировка зазоров клапанов ваз 2109 видео 2

Удачи Вам и до скорых встреч на страницах блога RtiIvaz.ru!

Почитайте еще статью:

Что делать с остальными клапанами двигателя?

По такому же принципу нужно замерить все клапаны, извлечь их, измерить и записать в блокнот пронумерованные шайбы. После произведения всех этих манипуляций рассчитываем размер шайбы. Сделать это можно по следующей формуле. Сначала отнимаем от замеренного зазора табличное значение, далее прибавляем к этому числу толщину снятой шайбы. В итоге у нас получится толщина новой запчасти

По этой формуле подсчитываем и записываем все необходимые зазоры, далее идем в магазин, покупаем и устанавливаем новые шайбы. После этого производим пробный запуск двигателя, ждем, пока он не нагреется до 85 градусов Цельсия, затем ожидаем, пока он остынет, и повторно замеряем зазоры. Некоторые из них могут сбиться – в таком случае регулируем их еще раз. Помните, что выставлять зазоры необходимо только на остывшем двигателе.

Регулировка тепловых зазоров клапанов(ГРМ)Ваз 2108, 2109, 21099

Рис. 1.Утапливание толкателей клапанов при замене регулировочной шайбы:

1 – приспособление;
2 – толкатель

Рис. 2. Фиксирование толкателей клапанов при замене регулировочной шайбы:

1 – фиксатор;
2 – регулировочная шайба

Замер и регулировку зазоров клапанов(ГРМ)Ваз 2108, 2109, 21099 проводим на холодном двигателе.
Выводим наконечник троса привода дроссельной заслонки из кронштейна .
Ключом «на 10» отворачиваем две гайки крепления кронштейна троса привода дроссельной заслонки к ресиверу (только для двигателя ВАЗ-2111) и снимаем его.

Крестообразной отверткой ослабляем хомут крепления подводящего шланга вентиляции картера.

Снимаем шланг.

Крестообразной отверткой ослабляем хомуты крепления двух отводящих шлангов вентиляции картера.

Снимаем шланги со штуцеров клапанной крышки.

Снимаем корпус воздушного фильтра (двигатель ВАЗ-21083).
Ключом «на 10» отворачиваем две гайки крепления крышки головки блока цилиндров.

В отверстиях клапанной крышки установлены резиновые уплотнительные втулки.

Снимаем крышку с прокладкой.

Снимаем переднюю крышку ремня привода ГРМ .Порядок проверки и регулировки зазоров в механизме привода клапанов следующий.
Поворачиваем коленчатый вал по часовой стрелке до совмещения установочных меток на зубчатом шкиве распределительного вала и задней крышке ремня привода ГРМ .
Затем поворачиваем коленчатый вал еще на 40–50° (2,5–3 зуба на шкиве распределительного вала).
В этом положении валов проверяем набором щупов зазоры у первого и третьего кулачков распределительного вала.

Зазор между кулачками распределительного вала и регулировочными шайбами должен быть 0,20 мм для впускных клапанов и 0,35 мм — для выпускных. Допуск на зазоры для всех кулачков составляет ±0,05 мм.
Если зазор отличается от нормы, то на шпильки корпусов подшипников распределительного вала устанавливаем приспособление для регулировки клапанов.

Вводим «клык» приспособления между кулачком и толкателем.
Разворачиваем толкатель так, чтобы прорезь в его верхней части была обращена вперед (по ходу автомобиля).
Нажимая вниз рычаг приспособления, утапливаем «клыком» толкатель  и устанавливаем между краем толкателя и распределительным валом фиксатор который удерживает толкатель в нижнем положении.

Пинцетом через прорезь в толкателе поддеваем и извлекаем регулировочную шайбу.

При отсутствии приспособления для регулировки клапанов можно воспользоваться двумя отвертками.
Мощной отверткой, опираясь на кулачок, отжимаем толкатель вниз. Вставив ребро другой отвертки (с лезвием шириной не менее 10 мм) между краем толкателя и распределительным валом, фиксируем толкатель.

Вынимаем пинцетом регулировочную шайбу.

Зазор регулируем подбором толщины регулировочных шайб. Для этого микрометром замеряем толщину шайбы. Толщину новой регулировочной шайбы определяем по формуле:

Н = В+(А–С), мм,
где А – замеренный зазор; В – толщина снятой шайбы; С – номинальный зазор; Н – толщина новой шайбы.
Толщина шайбы маркируется на ее поверхности электрографом.
Новую шайбу устанавливаем в толкатель маркировкой вниз и убираем фиксатор.
Еще раз проверяем зазор. При правильной регулировке щуп толщиной 0,20 или 0,35 мм должен входить в зазор с легким защемлением.
Последовательно поворачивая коленчатый вал на пол-оборота, регулируем зазоры остальных клапанов в последовательности, указанной в таблице:

Угол поворота коленчатого вала от положения совмещения меток, град.	Кулачки
выпускной (зазор 0,35 мм)	впускной (зазор 0,20 мм)
40–50	1	3
220–230	5	2
400–410	8	6
580–590	4	7

Порядок регулировки на ВАЗ 2109 карбюратор

1. Горячий двигатель нужно остудить до уличной температуры 20-30 градусов. Для ускорения процесса используют обычный бытовой вентилятор, направленный в моторный отсек. Переднее правое колесо нужно завесить на домкрат или подставку.

2. Для выполнения работы своими руками снимите кожух ремня ГРМ, открутите шланги сапуна и отсоедините тросики газа и подсоса от карбюратора. Уберите ВВ-провода и выкрутите свечи. Затем можно снимать клапанную крышку.

3. Откачайте масло из клапанных колодцев шприцем, вращением колеса установите ВМТ для 1 цилиндра. В этом положении регулируются впускные клапана 3 и 2, выпускные – 5 и 1.

Вынимаем шайбу при помощи пинцета

4. Проверьте зазор щупами. Нормальным считается зазор, когда наименьший щуп (0,15 для впуска, 0,3 для выпуска) входит легко, средний (0,2 или 0,35) – с небольшим усилием, а наибольший (0,25 или 0,4) – не входит. Если это не так, требуется регулировка.

5. Воспользуйтесь специнструментом или шлицевой отверткой, чтобы нажать пружину регулируемого клапана. Извлеките шайбу пинцетом и замените большей при большом зазоре или меньшей – при малом. Повторите замер. При необходимости установите шайбу следующего по порядку размера.

6. Проверните колесо в ВМТ для следующей пары цилиндров. В этом положении регулируются оставшиеся клапаны. Повторите замер и замену (при необходимости) шайб.

Процесс регулировки на автомобилях с инжектором аналогичен карбюратору. Различие только в подготовке. Для освобождения доступа к крышке ГБЦ убирается только тросик газа и шланг сапуна.

Регулировка клапанов на машинах ВАЗ 2109 несложна и под силу даже новичку. При этом она помогает лучше понять устройство автомобиля и решить целый ряд проблем работы двигателя. Поэтому эту операцию лучше всего производить не реже, чем раз в 30-40 тыс. километров пробега.

Зачем нужно регулировать клапана

Металлический шток клапана имеет тенденцию растягиваться и сжиматься во время движения. Седла в головке блока цилиндров прогибаются, что изменяет тепловой зазор. И физически ему нужна определенная стоимость в связи с конструктивными особенностями двигателя. Последствия несвоевременной адаптации необратимы. Заклинивший клапан в процессе работы восьмиклапанного двигателя теряет герметичность, лавинный поток после зажигания обжигает его края и седло ГБЦ, уходящее обратно в корпус головки. Такой ремонт дорогостоящий и не покрывается гарантией. Лучше вовремя отрегулировать, тем более что цена регулировки 8-клапанного двигателя в 600-800 рублей за 30 000 км не такая уж и ощутимая.

При правильно выставленном зазоре машина будет двигаться свободно, без потери тяги, расходуя меньше топлива. Нагрев нельзя регулировать ни при каких обстоятельствах. Только охладите двигатель до 30-40 градусов. Иначе можно ошибиться и закрутить вентили.

Бывают случаи, когда клапаны отрегулировали, а стук все равно остается. Причина может быть не в просветах. На холодном двигателе могут стучать головки поршней, втулки-толкатели в корпусе головки. Причин может быть много, поэтому спешить с выводами и все тщательно проверять не стоит. Есть специальный прибор — стетоскоп, с помощью которого можно легко прослушать звуки работающего двигателя.

Подготовка к настройке клапанов

Настройка клапанов на ВАЗ 2109 инжектор требует тщательной подготовки, чтобы получить максимально точные результаты. Вот некоторые важные шаги, которые следует выполнить перед настройкой клапанов:

1. Подготовьте автомобиль. Убедитесь, что двигатель полностью остыл, и автомобиль находится на ровной горизонтальной поверхности. Поставьте автомобиль на стояночный тормоз и убедитесь, что все электрические приборы выключены.

2. Проверьте давление в топливной системе. Удостоверьтесь, что давление в топливной системе находится в норме перед настройкой клапанов. Проверка давления поможет обнаружить возможные проблемы в системе и предотвратить их влияние на результат настройки клапанов.

3. Изучите руководство по ремонту. Прежде чем приступить к настройке клапанов, рекомендуется изучить руководство по ремонту ВАЗ 2109 инжектор. Оно предоставит вам необходимую информацию о процессе настройки и особенностях вашей модели автомобиля.

4. Подготовьте необходимые инструменты. Убедитесь, что у вас есть все необходимые инструменты для настройки клапанов. Вам может понадобиться отвертка, проверочная накладка, ключ для защелкивания регулировочных шайб и другие специализированные инструменты, указанные в руководстве по ремонту.

5. Оденьтесь соответствующим образом. Настройка клапанов может быть грязной и трудоемкой работой. Убедитесь, что вы надели подходящую одежду, включая защитные очки и перчатки, чтобы защитить себя от возможных повреждений и пыли.

Следуя этим рекомендациям и другим указаниям в руководстве по ремонту, вы будете готовы к настройке клапанов на ВАЗ 2109 инжектор и сможете получить оптимальные результаты.

Когда необходима регулировка клапанов?

Прибегнуть к регулировке необходимо в том случае, если двигатель автомобиля стал нестабильно работать. Появился характерный стук во время работы мотора. Опытные водители определяют необходимость проведения регулировочных работ по следующим симптомам:

• резко увеличился уровень расхода топлива автомобилем;
• появился стук во время работы авто;
• на холостом ходу силовой агрегат нестабильно работает;

Регулировать клапана нужно раз в 25-30 тысяч километров. Это оптимальный срок, за это время конструктивные зазоры увеличиваются в силу износа некоторых деталей. Дальше расскажу о порядке проведения регулировочных работ.
