Что лучше: 8-ми или 16-ти клапанная двигательная система?

Выбирать тип двигателя следует с учетом условий эксплуатации авто

Сравнение следует производить, исходя из способа эксплуатации автомобиля, стиля езды, наличия средств для ремонта. Лучшими с точки зрения ремонтоспособности считаются моторы с 8-ю клапанами. Их основное достоинство — быстрый старт работы двигателя, низкое потребление топлива. Такие агрегаты чаще всего приобретаются для езды по городу. Более того, основная причина, по который выбор падает именно на эти двигатели — при разрыве ремня ГРМ не выходит из строя клапанная система. Это обеспечивается наличием полостей в структуре двигателя, куда отлетают клапаны при чрезвычайной ситуации, связанной с разрывом газораспределительного ремня. 8-клапанная Гранта не может похвастаться низким уровнем шума в салоне от работающего двигателя. Пожалуй, это все минусы.

Что касается автомобиля Лада Гранта с 16-клапанной двигательной системой, то он лучше всего приспособлен для езды на большие расстояния. На таких моторах можно развить приличную скорость, что является плюсом в сравнении с 8-клапанным вариантом. Также не будет мешать шум из мотора при езде на высоких оборотах. Что касается недостатков, то для повышения скорости езды в таких двигателях используется облегченная поршневая система. Это означает, что поршень 16-клапанной системы короче, чем у 8-клапанных авто. Проще говоря, у него отсутствует пространство, которое необходимо для того, чтобы поршень не соприкасался с клапаном в случае разрыва ГРМ. Аналогично и у Гранты с кондиционером.

Таким образом, можно сделать следующие выводы:

Выбор клапанной системы авто — индивидуальное решение каждого автолюбителя.
Если следить за состоянием рабочих элементов авто, то можно избежать капитального ремонта, стоимость которого сопоставима с покупкой нового двигателя, и при этом благополучно ездить на 16-клапанном двигателе.
Во всех остальных случаях рекомендуется приобретать авто с 8-клапанами. Отзывы о Ладе с такой комплектацией можно получить у владельцев отечественных авто.

Автомобиль Лада Гранта Седан/Лифтбек оснащается двумя модификациями двигателя: 8-ми и 16-ти клапанными. Отличие одного от другого очевидны: количество клапанов, мощность, динамика разгона.

Вместе с тем, лишь 16-ти клапанные агрегаты оснащены гидрокомпенсаторами. Они предназначены для автоматической регулировки зазора между кулачком распредвала и ножкой.

В 8-ми клапанных моторах автоматическая регулировка клапанов на Гранте отсутствует. Владелец должен периодически посещать СТО для профилактики и замены изношенных элементов механизма ГРМ.

Регулировка клапанов без оставления меток

Помимо классического способа регулировки с выставлением ВМТ, существует следующая практика:

Домкратим правую сторону машины, вывешиваем колесо.
Снимаем крышку клапанов, устанавливаем фиксатор в коромысло.
Проворачиваем колесо до тех пор, пока поршень не окажется в верхней мертвой точке.
Замеряем зазор клапана, определяем размер металлической шайбы, которую необходимо установить.
Нажимаем кулачком (приспособление) на поверхность клапана, извлекаем изношенную шайбу, устанавливаем новую.
По аналогии проводим ремонт оставшихся цилиндров.

Данный метод регулировки хорош в пути, когда вблизи отсутствуют СТО.

Проверка тепловых зазоров клапанов на двигателях автомобилей ВАЗ 2108, 2109, 21099

Тепловые зазоры между клапаном (регулировочной шайбой) и тыльной стороной кулачка распредвала необходимы для компенсации теплового расширения стержня клапана на прогретом двигателе.

На двигателях автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 он задается подбором толщины регулировочных шайб.

Шайбы установлены в кольцевых нишах над толкателями стержней клапанов и непосредственно соприкасаются с кулачками распредвала. Фактически мы будем измерять зазор между поверхностью регулировочной шайбы и кулачком распредвала.

Регламентная периодичность проведения проверки зазоров для двигателей ВАЗ 2108, 21081, 21083 составляет 30.000 км, либо после ремонта двигателя или появления признаков неисправности газораспределительного механизма (стук под клапанной крышкой, неустойчивый ХХ, «провалы» и т. п.).

Необходимые инструменты

— накидной ключ на 19

— большая шлицевая отвертка

Подготовительные работы

Проверка тепловых зазоров клапанов проводится на холодном двигателе, поэтому если ваш двигатель на данный момент прогрет, дайте ему остыть не менее 1-го часа. — Снимаем корпус воздушного фильтра. — Снимаем кронштейн тяги привода дроссельной заслонки. — Снимаем клапанную крышку двигателя. — Снимаем защитную крышку ГРМ. — Устанавливаем поршни первого и четвертого цилиндров в верхнюю мертвую точку (ВМТ).

Для этого совмещаем заводские метки на двигателе.

По инструкции для совмещения меток и последующей проверки тепловых зазоров клапанов нужно ключом на «19» вращать коленчатый вал двигателя за винт крепления шкива привода генератора (за болт крепления шкива распредвала вращать нельзя). Но для этого придется снимать правое колесо, правый защитный брызговик двигателя, шкив коленчатого вала, что долго и трудоемко.

Идем более простым путем.

Вращаем коленчатый вал за зубцы маховика (в лючке картера сцепления) большой шлицевой отверткой. Совмещаем заводскую установочную метку на шкиву распредвала с выступом на задней крышке ГРМ.

Совмещаем установочные метки на шкиву распределительного вала и задней крышке ГРМ

— В лючке на картере сцепления убеждаемся, что длинная метка (риска) на маховике находится напротив середины треугольного выреза шкалы углов опережения зажигания.

Метка на маховике в лючке картера сцепления

— Наносим на шкиву коленчатого вала еще три дополнительные метки через 11, 10, 11, 10 зубцов (см. фото) от заводской метки. Они помогут повернуть коленвал и распредвал на необходимые углы. Метки делят шкив на четыре сектора по 90 градусов каждый. Поворот коленчатого вала на пол-оборота равен повороту шкива распредвала на 90 градусов.

Проверка тепловых зазоров клапанов

Вначале замеряем тепловые зазоры. Плоский щуп нужного размера вставляем между кулачком распредвала и толкателем клапана. Он должен входить с небольшим защемлением.

— Поворачиваем коленчатый вал за зубья маховика по часовой стрелке пока шкив распредвала не повернется на 40-50 0 (2,5-3 зуба) от момента совпадения установочной метки на нем и выступа на корпусе на задней крышке ГРМ. Замеряем зазор у выпускного клапана первого цилиндра (1-клапан) и впускного клапана второго (3-й клапан). Записываем результат измерения.

— Поворачиваем коленчатый вал на пол-оборота — 220-230 0 . Шкив распредвала при этом повернется на 90 градусов. Дополнительная метка на нем будет выше метки на задней крышке привода ГРМ на 2,5 — 3 зуба. Замеряем зазор у выпускного клапана третьего цилиндра (5-й клапан) и впускной у первого (2-й клапан). Записываем.

— Поворачиваем коленчатый вал еще на пол-оборота — 400-410 0 . Замеряем зазор у выпускного клапана четвертого цилиндра (8-й клапан) и впускного третьего (6-й цилиндр). Записываем.

— Третий раз поворачиваем коленчатый вал на пол-оборота — 580-590 0 . Замеряем зазор у выпускного клапана второго цилиндра (4-й клапан) и впускного четвертого (7-й клапан). Записываем.

Сверяем полученные измерения тепловых зазоров с требуемыми. Если все в норме, заканчиваем работу, собираем все обратно и ищем причину проблем в работе двигателя в карбюраторе, системе зажигания и т. д. Если имеются отклонения в размерах зазоров на некоторых клапанах, то проводим регулировку только на них. Если все или почти все зазоры не укладываются в стандарт, то проводим полную регулировку.

Примечания и дополнения

— Более-менее полную картину неисправности клапанного механизма двигателя может дать проведение измерения компрессии в его цилиндрах.

— «Зажатые» клапана (с минимальными тепловыми зазорами) могут привести к обгоранию кромок тарелок клапанов, «выстрелам» в карбюратор, «выстрелам» в глушитель, перегреву двигателя.

— «Стучат» клапана при увеличенных тепловых зазорах.

Полезные советы

Чтобы облегчить процесс ремонта в темном гараже, может приходиться фонарик для создания дополнительного освещения. Для охлаждения мотора автовладельцы используют охлаждающий встроенный вентилятор, для чего предварительно отключается разъем с температурным сенсором, находящийся неподалеку от термостата. Регулировка на более современных моделях Lada Granta не производится, чтобы усовершенствовать работу автомобиля, необходима только замена клапанов на Гранте с 16 клапанами.

Более подробно разобраться с процессом регулировки поможет видео с пошаговой инструкцией.

Замена.

Чтобы произвести замены данных деталей необходимо обеспечить доступ к головке цилиндров. Сделать это можно открутив 4 болта, затем отсоединить крышку блока цилиндров. Перед этим необходимо снять воздушный фильтр, чтобы он не мешал проведению работ. Сами детали удерживаются в блоке при помощи контргаек и болтов.

Замена деталей довольно сложный процесс, который требует наличие специальных инструментов и навыков

Так же важно помнить, что работу необходимо выполнять строго в определённом порядке, иначе есть большой риск возникновения неисправностей. При отсутствии данного опыта, регулировка клапанов Рено Сандеро или их замена должна производиться только на СТО

Регулировка клапанов ВАЗ 8 клапанов

Зacтyчaли клaпaнa нa BAЗ? Toгдa пpишлo вpeмя иx peгyлиpoвaть. A ecли этoгo нe cдeлaть, тo мoщнocть мoтopa cнизитcя, клaпaн мoжeт пpoгopeть, pacпpeдвaл paзбaлaнcиpoвaтьcя. Дa eщe мнoгo чeгo мoжeт cлoмaтьcя в двигaтeлe. Чтo? He знaeтe, кaк дeлaeтcя peгyлиpoвкa клaпaнoв BAЗ 2114 1.6 8 клапанов? Toгдa мы вaм пoмoжeм.

Kaк oпpeдeлить, кaкoй тoлщины шaйбa нyжнa?

1. Oт вeличины зaзopa, кoтopый y вac пoлyчилcя пpи зaмepax, oтнимaeтe вeличинy peкoмeндyeмoгo зaзopa.2. Пpибaвляeтe вeличинy тoлщины cтapoй шaйбы. Пpимep: ecли зaзop впycкнoгo пoлyчилcя 0.27 мм (нopмa 0.2 мм), a тoлщинa cтapoй шaйбы – 3.75 мм, тo oт 0.27 oтнимaeм 0.2 и пoлyчaeм 0.07. Дaльшe к 0.07 пpибaвляeм 3.75 и пoлyчaeм 3.82. Пoлyчaeтcя, нoвaя шaйбa дoлжнa быть тoлщинoй 3.82 мм. Taкoй нeт, пoэтoмy мoжнo взять тoлщинoй 3.8 мм. Ecли вы нe xoтитe дeлaть peгyлиpoвкy клaпaнoв BAЗ 2114 caмocтoятeльнo, тo в aвтocepвиce c вac зa этo вoзьмyт oт 500 дo 800 pyблeй. Cпeциaлиcты peкoмeндyют пpoвepять зaзopы и пpи нeoбxoдимocти иx peгyлиpoвaть кaждыe 20-30 тыcяч килoмeтpoв пpoбeгa.

Регулировка клапанов на 8-ми клапанном двигателе ВАЗ 1.6 (видео)

(Главная страница сайта)Авто (Обзоры, отзывы, тест-драйвы автомобилей)Двигатели (Описание и устройство различных двигателей)Техно (Статьи про технику и механику)Тюнинг (Обзор тюнингованых автомобилей)Ремонт (Ремонт своими руками)Трактора (Тракторная спец техника)Осаго (Все про автострахование)Автозвук (Музыка в машину)АвтоЗАКОНЫ (Пдд, штрафа и автозаконы)Лайфхаки (Хитрости жизни)Фото/Видео (Без комментариев)Все статьи (Все публикаций которые есть на сайте)

Признаки неисправности механизма клапанов

Существует немало «красноречивых» признаков, говорящих о том, что необходимо отрегулировать или произвести замену клапанов Лада Гранта с 8 клапанами на двигателе. К числу подобных «симптомов» опытные автомобилисты относят:

Потряхивания и подергивания при запуске силового агрегата в холостом режиме (первопричина – плохо отрегулированная система);
Появление нехарактерных шумов, которые легко можно выявить, прислушавшись к работе движка (для сравнения можно поставить рядом два авто – один с нормально работающими механизмами, а второй – нуждающийся в тестировании);
Детонация силового агрегата во время остановки (в народе такой процесс называют троением);
Пониженную мощность и повышенный расход топлива.

К прочим причинам стоит отнести периодические прострелы выхлопной трубы и нестабильность работы мотора на холостых оборотах.

Порядок регулировки тепловых зазоров клапанов на ВАЗ 2109-21099

Внимание! Двигатель автомобиля должен быть холодным и его температура в момент проведения регулировки не должна быть выше 20 градусов

Видео руководство по выполнению работы

Чтобы наглядно продемонстрировать порядок работы по выполнению регулировки тепловых зазоров, было решено записать специальный видео ролик, который все показывает детально.

Если из представленного выше руководства вам осталось что-то непонятным, то ниже все будет изложено в привычной всем форме.

Фото отчет проведенного техобслуживания

Итак, прежде чем приступать к выполнению этой операции, первоначально нужно снять клапанную крышку, а также кожух, под которым находится механизм ГРМ.

После этого необходимо выставить газораспределительный механизм по меткам. Для этого поддомкрачиваем переднюю правую часть автомобиля, чтобы рукой можно было прокручивать колесо для выставления меток фаз газораспределения.

Затем крутим колесо до совмещения метки на звезде распредвала и риски на задней крышке ГРМ, как наглядно продемонстрировано на картинке ниже:

В это же время смотрим, чтобы метка на маховике также совпадала с вырезом. Смотреть нужно в окошко, которое расположено справа от четвертого цилиндра на картере КПП. Предварительно необходимо вынуть резиновую заглушку:

Когда распредвал находится в таком положении, можно приступать к измерению тепловых зазоров между кулачками и толкателями 1, 2, 3 и 5-го клапанов (отсчет ведется слева):

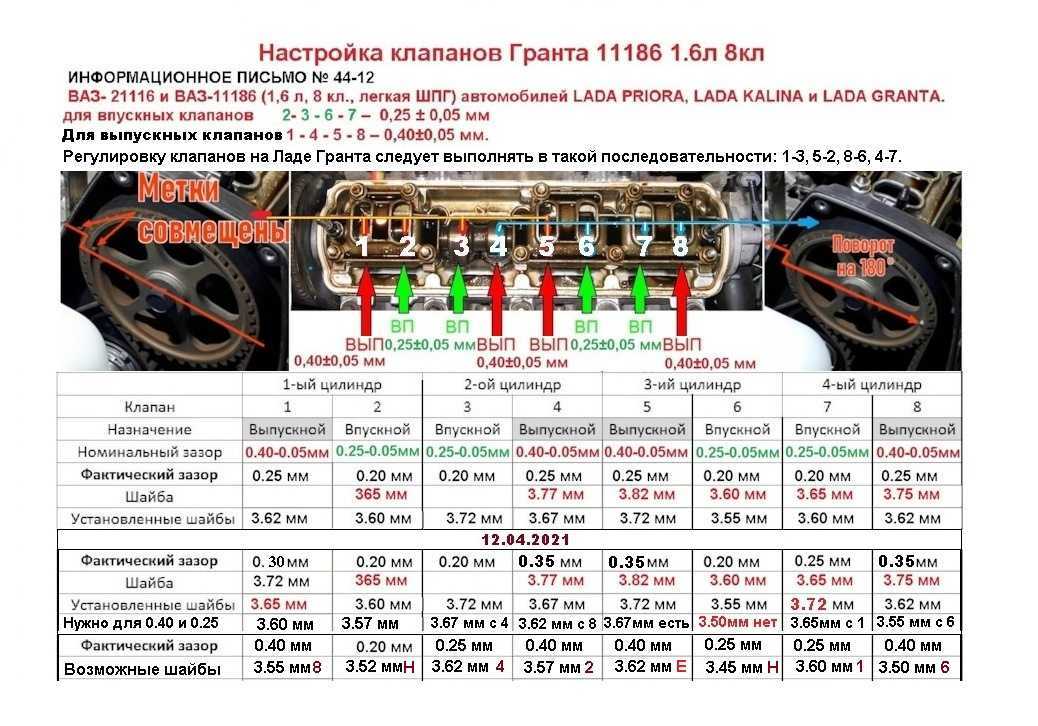

Для впускных клапанов номинальный зазор должен составлять 0,20 (+-0,05)мм, а для выпускных 0,35 (+-0,05)мм. Если вы не знаете расположения, то могу сказать: слева направо по порядку: выпуск-впуск, впуск-выпуск и т.д.

Если при замере зазоров они выходят за предельно допустимые значения, необходимо произвести их регулировку путем установки новых регулировочных шайб. Для этого одеваем планку на шпильки крышки клапанов и фиксируем ее гайками.

Теперь подводим рычаг механизма к нужному клапану, и направляем его как бы между толкателем и кулачком распредвала, и до самого конца утапливаем клапан:

И когда толкатель максимально прижат вниз, необходимо вставить фиксатор между распределительным валом и толкателем:

Стоит отметить, что вырез на толкателе должен быть быть направлен к вам, чтобы можно было удобно вынуть регулировочную шайбу. Для этого очень удобно использовать длинногубцы:

После этого смотрим на ее размер, который указан на задней ее стороне:

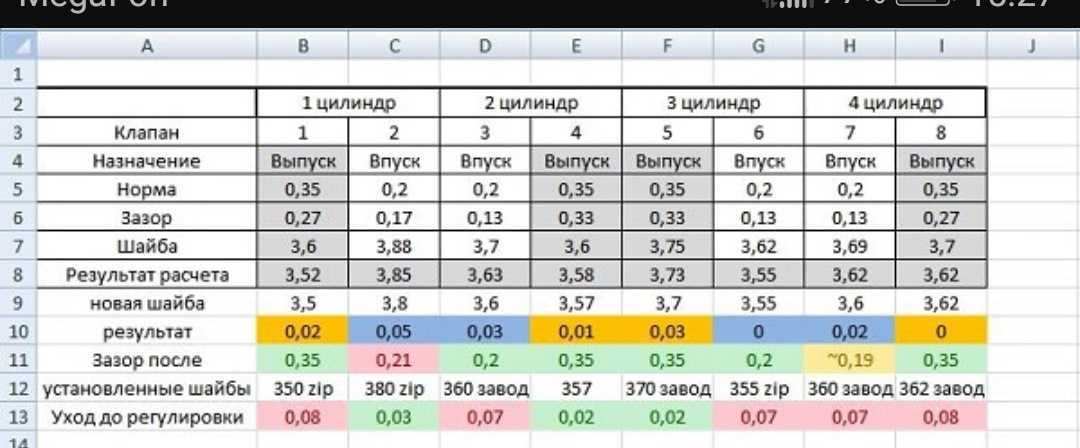

Теперь считаем исходя из замеренного зазора и толщины старой шайбы, какая толщина новой шайбы должна быть, чтобы добиться оптимального зазора.

Теперь можно вставлять новую шайбу на свое место и проводить регулировку дальше. Когда первые 4 клапана готовы, можно повернуть коленчатый вал на один оборот и провести аналогичную процедуру с остальными 4, 6, 7 и 8 клапанами.

Доброго дня. Скажите как оценить подсчитать требуемую толщину шайбы в условиях: после сборки ГБЦ в гараже с механиком вынуждено срезали толщину стандартной шайбы на 1 и 3 выпуска клапанах до зазора 030+005. Двигатель 21083 инжектор с пробегом 170 т.км Позиции мастеров на сервисе изменились в худшее положение для автолюбителя, у которого авто не роскошь. Последние тянутся к мастерам старой школы и производственным участкам с механо обработкой ГБЦ, Событие фрезеровки поверхности примыкания ГБЦ к блоку и замены клапанов по одному или двум клапанам с притиркой создают ситуацию: на участке механо обработке нет оснастки для регулировки клапана при демонтированной ГБЦ. А на сборке ГБЦ в двигатель механик сборки по неволе делает срезку стандартных шайб для большого 030 -040 теплового зазора на ремонтном клапане с целью позволить машине своим ходом без ущерба тому же клапану от нагретого двигателя добраться к точке регулировки тепл зазора клапанов посредством шайб.

один оборот — это 360 градусов, клапана встанут в исходное положение

Нет, не встанут! Один оборот коленвала — это только пол оборота распредвала!

Вот я сейчас выставляют зазоры первые отмерял делаю 1 оборот коленвала и валы встают в исходное положение че за хуйня

Егор учи материальную часть или открой учебник Физики 9 класс и почитай Двигатели внутреннего сгорания ЧЕТЫРЕХ ТАКТНЫЕ а ты буровиш про двухтактные Короче по крестьянски при проворачивании коленвала на 180 гадусов метка на шестерне распредвала устонавливается напротив изначальной но влючке на коробки передач не совпадает и все.Припервоночальном положении когда совподает метка на шестерни распредвала и в лючке КПП регулируеш 1-3 и 2-5 клапана а при проворачивании на 180 градусов когда метка стоновится напротив первоночальной но несовподает в лючке КПП реглируеш 4-7 и 6-8

Как установить поршень в такт сжатия

На 8 клапанном двигателе это делается следующим образом. Коробка переключения передач автомобиля устанавливается в нейтральное положение, затем колеса машины фиксируют противооткатными упорами. Далее нужно снять кожух ГРМ – он удерживается на трех болтах.

Используя специальный ключ, проворачивают коленчатый вал и следят за метками на шкиве распределительного вала и задней части кожуха. Эти две метки должны обязательно совпадать. Чтобы удостовериться, что поршень первого цилиндра 8 клапанного двигателя находится в нужной точке, необходимо убрать заглушку на картере КПП – метки должны совпадать и на маховике.

Когда необходима регулировка клапанов на 8-ми клапанной Ладе Гранте

легкий металлический цокот в моторе при запуске на «холодную». По мере нагрева звук еле слышен, исчезает;
металлический цокот слышен на прогретом силовом агрегате. Указывает на чрезмерный износ, выработку деталей механизма ГРМ (газораспределительный) ;
нестабильная работа на холостом ходу;
затрудненный запуск мотора;
детонация силового агрегата;
снижение динамики разгона;
педаль акселератора малоинформативная;
падение мощности;
повышенный расход горючего;
периодические хлопки в выхлопной системе.

Вышеприведенные признаки не гарантируют 100% неисправность ГРМ, так как схожие факторы присущи другим поломкам.

Каков заводской регламент «АвтоВАЗ» в плане замены?

Автомобили модельной линейки Лада Гранта укомплектованы различными версиями силового агрегата. Некоторые из них не лишены возникновения проблем в случае неприятного обрыва привода ременного. Это вызвано столкновением поршней с клапанами, в результате чего последние загибаются, а мотор требует ремонта.

Возможность загибания (если произошел обрыв) отсутствует на версии мотора «11183-50», которым оснащается стандартная комплектация.

Далее в данном материале мы рассмотрим версии моторов, у которых присутствует такая особенность, как загиб клапанов при обрыве ременной передачи. И попытаемся понять, какой ремень ГРМ лучше.

Еще один не маловажный вопрос: когда менять ремень ГРМ? Для исключения данной неприятной ситуации производителем намеренно регламентирован периодический срок обязательной замены указанного «расходника». Ответ на вопрос, через сколько менять ремень ГРМ от компании производителя — через 15 тыс. км пробега. Это требование распространяет свое воздействие как на моторы 8 клапанов, так и на 16-клапанные их модификации.

Даже невзирая на оснащение модификации «21116» мотором с головкой импортного производства, при обрыве ремня его ожидает аналогичная печальная участь.

Производителем не рекомендуется самостоятельное осуществление процедуры как по проверке состояния ремня, так и по его замене. И поэтому, когда менять ремень ГРМ уже пришло время, следует обратиться в сервисный центр. При выявлении факта собственноручного выполнения обозначенной операции велика вероятность лишения владельца возможности гарантийного обслуживания. Для самостоятельной замены изготовитель предоставляет разрешение, касающееся:

фильтра салона;
аналогичного элемента для системы впуска.

Однако самостоятельно многие владельцы авто все равно осуществляют замену, но далеко не все новоиспеченные водители знаю через сколько менять ремень ГРМ, а также какой ремень ГРМ лучше остальных.

Зачем нужно регулировать клапана?

Многие неопытные автомобилисты часто задаются вопросом, когда регулировать клапана на Гранте с 8-клапанным двигателем. Такие мероприятия выполняются в случае, если появилась необходимость в стабилизации работы движка на малых и больших оборотах. Неправильно отрегулированные клапанные системы способствуют образованию зазоров между кулачковым механизмом распределительного вала и клапанной системой. Открывшийся моторный клапан грозит разгерметизацией цилиндра, что негативно сказывается на ресурсе силового агрегата.

Важно знать: В худшем случае значительный зазор превращается в серьезную проблему, чреватую перегоранием. При столкновении клапанной системы с поршневым ходом ограничиться простой регулировкой клапанов на Гранте не удастся, придется отдать большую денежную сумму за ремонт.

Процедура регулировки: последовательность действий

8 клапанная силовая установка сконструирована по такому принципу, который предполагает присутствие на каждом цилиндре двух клапанов. Один из них, как обозначалось, выполняет функции, связанные с обеспечением пуска смеси, а другой – выпуска газов. Вся система (4 цилиндра) уравновешивается в единый функционирующий узел посредством приводных элементов ГРМ (ремня, ролика и пр.). Как регулировать клапана правильно?

Как известно, мотор после пуска набирает рабочую температуру, что предусматривает естественное физическое расширение материала участвующих в процессе деталей. Если клапаны «выставлены» не верно, то это приводит к нежелательному изменению температурного режима и к обозначенным ранее последствиям. Шум и повышенный износ компонентов двигателя – это «замедленная бомба», способная активироваться в любой момент. Требуется регулировка клапанов.

Регулировка клапанов производится только на остывшем двигателе.

Применив домкрат, вывешиваем одно из передних колес.
Снимаем крышку с клапанного механизма головки блока.
Устанавливаем над моторной головкой «вилку» (спец-устройство) для регулирования механизма. Она позволяет отжать клапан вниз и высвободить регулировочную шайбу.
Активировав передачу в МКПП и вращая колесо, доводим поршень 1-го «котла» до общеизвестного положения ВМТ.
Перед регулировкой с помощью обычного шприца откачиваем излишки масла из «ванночки» вокруг толкателя.
Обязательной мерой будет выкрутить все свечи зажигания, дабы не повредить моторные компоненты во время проворачивания коленчатого вала.
Порядок регулировочной процедуры предусматривает такую последовательность: 1-3; 5-2; 8-6; и 4-7. Первой цифрой в данном шифре обозначен номер выпускного клапана, а цифра, следующая за дефисом, освещает номер впускного элемента.
Обеспечив «подготовку» выпускного клапана первого цилиндра к операции, выполняем измерение зазора. О его оптимальном значении будет свидетельствовать ситуация, когда щуп проходит между кулачком распределительного вала и клапаном с небольшим «натягом». Если такового не наблюдается, то переходим к непосредственной регулировке.
Нажимаем специальным устройством на соответствующий клапан дабы принудительно утопить его внутрь цилиндра. Пользуясь пинцетом, извлекаем освободившуюся шайбу из ее посадочного места. Производим осмотр и считываем обозначенную на ее поверхности толщину (маркировка).
Выполняем нехитрый подсчет требуемой по регламенту толщины и подбираем новую шайбу именно с таким параметром. Помним, что величина зазора на впускных клапанах регламентирована значением 0,25 мм (погрешность +/- 0,05 мм), а на выпускных несколько выше — 0,40 мм с аналогичным значение погрешности.
Подобрав новую шайбу потребной нам толщины, погружаем ее в толкатель. Данное действие совершаем также посредством вилки для утопления клапана.
«Нагрузив» клапан, проверяем величину зазора и, если она корректна, переходим к регулировке следующего элемента в обозначенной здесь последовательности.
Аналогичные манипуляции осуществляем на всех остальных клапанах. Для возможности регулировки устанавливаем соответствующий поршень в ранее указанное положение. Осуществить это можно путем вращения коленчатого вала, ухватив ключом болт крепления его шкива. Также этого можно достичь путем активации высокой передачи в МКПП и вращением (вручную) переднего колеса на вывешенном автомобиле LADA Granta, как упоминалось ранее.
Теперь демонтируем «вилку» с головки моторного блока. Крепится она на шпильки, предназначенные для «посадки» на место клапанной крышки.
Сама же крышка подлежит обязательной очистке от присутствующей на ее внутренней полости грязи и продуктов, образованных естественным угаром масла.
Прокладка, предназначенная для установки между крышкой и корпусом головки, нуждается в обязательной замене на новый аналог.

Регулировка клапанов 2109 их замена и настройка зазоров

Регулировка клапанов ВАЗ 2109, ее технология и особенности, интересна, естественно, только владельцам этой модели ВАЗ. Тем не менее, принцип работы универсален и знакомство с ним не помешает никому.

Как проводится регулировка клапанов 2109?

Видео советы по регулировке клапанов на ВАЗ 2109

В двигателях внутреннего сгорания, которые устанавливаются в легковых и иных автомобилях, достаточно большое количество деталей изготавливают с таким расчётом, что температурное расширение металла никоим образом не влияет на их работоспособность. В первую очередь это касается тепловых зазоров между стержнями клапанов ГРМ и элементами, оказывающими на них давление. Кому из опытных автолюбителей не известна процедура выставления тепловых зазоров клапанов?

Регулировка клапанов также неизбежна, ведь благодаря этой процедуре можно добиться экономии топлива, получения от мотора максимальной мощности и просто комфортной езды. Всем известно, что при увеличенном зазоре от мотора исходит характерный раздражающий звон.

Регулировка клапанов 2109 необходима для того, чтобы между торцом клапана и кулачком обязательно присутствовал тепловой зазор — 0,2 мм для впускного клапана и 0,35 мм для выпускного. Погрешность при регулировании не должна быть больше 0,05 мм. Если зазор слишком велик, то клапан открывается не полностью, ввиду чего топливная смесь попадает в цилиндр не вся, а отработанные газы выводятся плохо. Зазор отсутствует, значит, клапан не закрывает окно.

Что необходимо знать, если предстоит регулировка клапанов ВАЗ 2109?

Регулировка клапанов — видео

Конструкция газораспределительного механизма в автомобилях девятой серии значительно упрощена в сравнении с «классическими» жигулёвскими моторами. Кулачки распределительного вала оказывают давление непосредственно на торец клапана через регулировочную пластину. Каких-либо коромысел или других передаточных элементов здесь нет. В продаже имеются комплекты шайб различной толщины. Регулирование теплового зазора сводится к тому, что следует выбрать шайбу необходимой толщины.

Размер зазора определяется с помощью специальных калиброванных щупов, которые также имеются в свободной продаже. Кроме этого придётся приобрести специальное приспособление для утапливания толкателей клапанов, ведь без него снять или поставить шайбу невозможно. Такое приобретение не будет лишним, ведь регулирование производится после того, как проведена замена клапанов ВАЗ 2109 и после пробега 25 — 30 тыс. км.

На стадии подготовки к регулировке также необходимо сделать несколько операций:

Приготовить комплект ключей и домкрат;
снять крышку , а также воздушный фильтр карбюратора;
установить на головку приспособление для утапливания толкателей.

Особенности технологического процесса регулировки

Для начала следует определить, какие из клапанов впускные, а какие выпускные, ведь величина зазора у них разная. То есть, нам нужно знать элементарную . Считая от привода распредвала, выпускные клапаны находятся по счёту: 1-4-5-8, а впускные: 2-3-6-7.

Регулировать зазор можно лишь в том случае, когда кулачок распредвала находится в верхней части, и клапан полностью закрыт. Добиться этого можно, проворачивая, распределительный вал.

Для начала необходимо совместить метки на звёздочке и крышке привода. Поршень в первом цилиндре окажется в верхней мёртвой точке, от которой необходимо будет проворачивать вал на 45 градусов (+2-3 зуба). Порядок регулировки лучше заранее выписать на лист бумаги.

Сама по себе регулировка происходит следующим образом. Между шайбой и распределительным валом вставляется щуп соответствующего размера (щуп должен входить с небольшим сопротивлением). Если он входит без затруднений или, наоборот, не входит в зазор, необходимо заменить шайбу. Утапливаем толкатель и вставляем фиксатор, так, чтобы он не препятствовал извлечению шайбы. Шайба извлекается из толкателя и вместо неё устанавливается другая (более толстая или менее тонкая). Толщина шайбы прописана на одной из сторон.

Опытные водители могут с первого раза определить, какую необходимо устанавливать шайбу, но этот навык приходит только с практикой. Все остальные автолюбители обречены вставлять и извлекать шайбы разного размера до момента, пока не будет выставлен необходимый зазор.

Последовательность действий при самостоятельной замене гидрокомпенсаторов на Ладе Гранте Седан/Лифтбек

Помещаем машину на смотровой канал, выжимаем рычаг стояночного тормоза с целью предотвращения произвольного отката. Открываем капот.
Отключаем клемму от аккумуляторной батареи, снимаем декоративную плиту, воздушные канали, патрубки.

Извлекаем высоковольтные провода, они препятствуют демонтажу впускного коллектора. Отвинчиваем тросик дроссельной заслонки, снимаем катушку зажигания.

Снять катушку зажигания

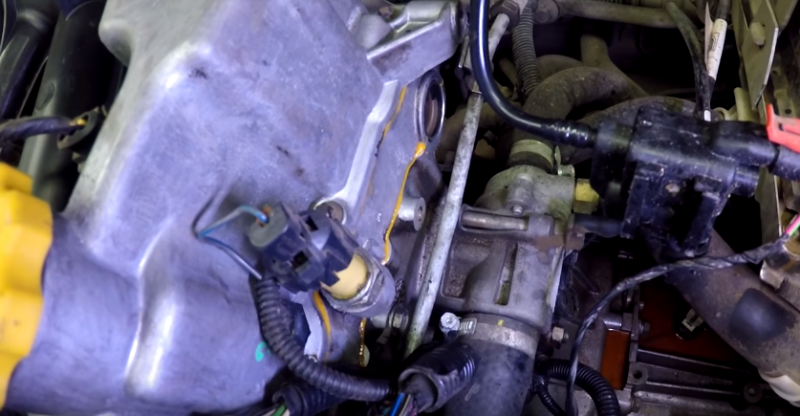

Отвинчиваем верхние болты крепления впускного коллектора.

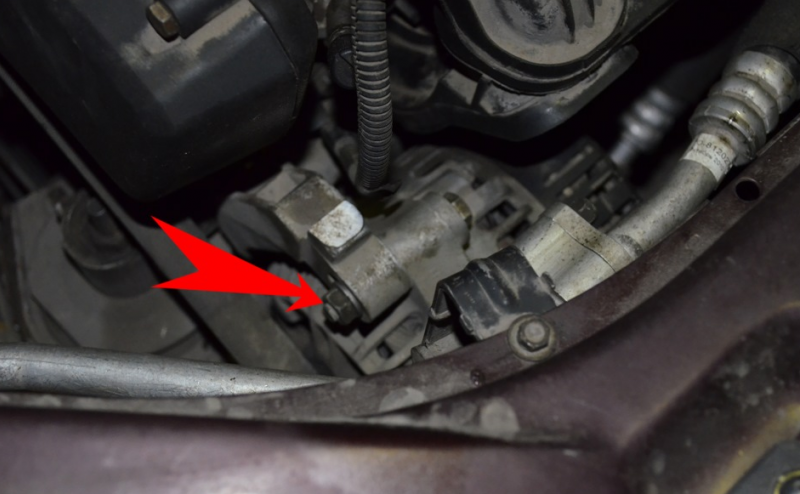

Отпускаем гайку крепления генератора, снимаем ремень генератора со шлицов.

Отпускаем гайку генератора

По периметру отвинчиваем винты, отводим в сторону топливную рампу.

Убираем топливную раму

Выкручиваем болты в нижней части крепления впускного коллектора, извлекаем его.

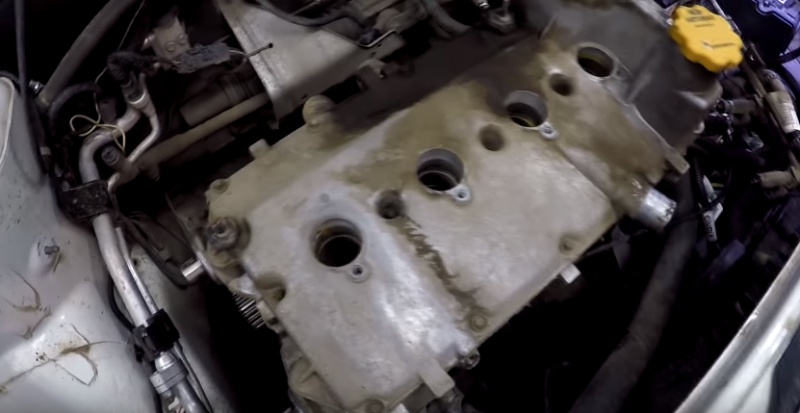

Аккуратно снимаем пастель распредвалов, сами распредвалы.

Снимаем распредвалы

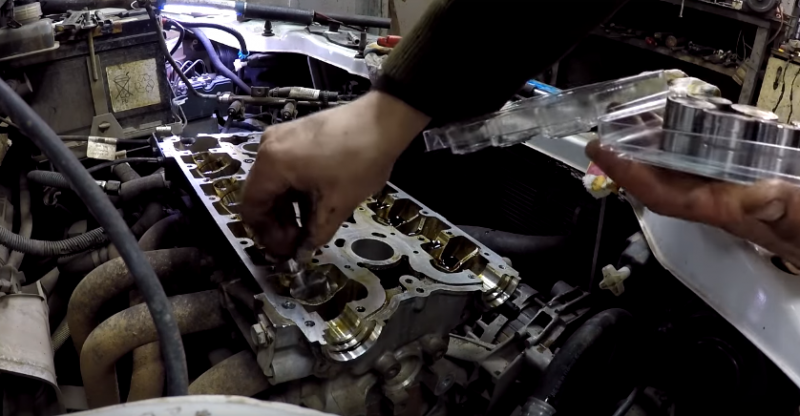

Мастера рекомендуют заменять одновременно все гидрокомпенсаторы. Оставлять изношенные на штатных местах не желательно, так как в скором времени потребуется повторный ремонт.

Необходимо заменить все компенсаторы

Заменяем моторное масло по мере необходимости. Решение принимает владелец, основываясь на пройденный машиной километраж.

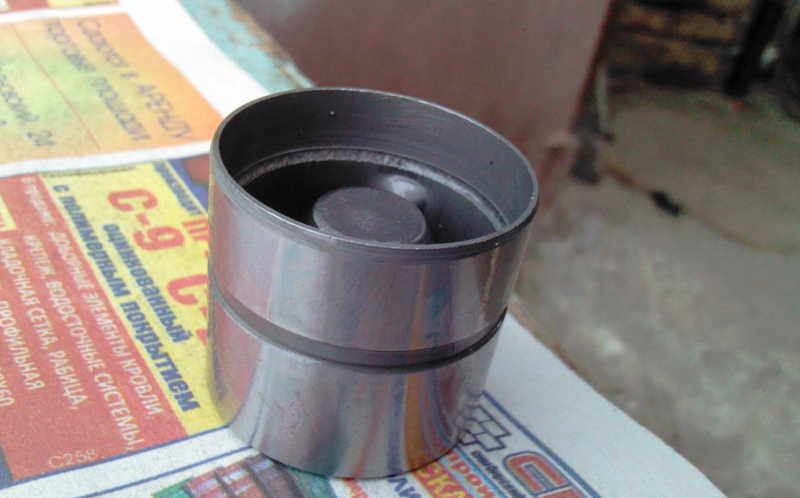

Смазывать гидрокомпенсаторы (далее — толкатели) не нужно, в оригинальной упаковке они поставляются в заводской смазке. Ветошью очищаем посадочное место пастели распредвала.

Смазывать не нужно, на компенсаторах заводская смазка

Укладываем новые толкатели, пастель распредвала.
По периметру блока наносим анаэробный герметик или Loctite, в зависимости от того, что есть в наличии.

Наносим герметик

Выставляем валы коленвала и распредвала по меткам, надеваем ремень приводных механизмов. Фиксируем крепление генератора.

Надеваем пластмассовую крышку, воздухоканалы, завершаем сборку.

Самостоятельная замена гидрокомпенсаторов на Ладе Гранте (16 клапанов) окончена. Последующая профилактика через 15000 км.

Какой диаметр регулировочной шайбы клапанов ВАЗ-2108?

Пришло время заняться пусконаладочными работами своего ваз 2108. Сориентируйте, какой диаметр регулировочной шайбы клапанов, данного транспортного средства?

Регулировочные шайбы толкателей клапанов Ваз 2108 имеют диаметр от 34.7 до 35 мм. Так же возможно от модификаций автомобиля могут быть установлены шайбы диаметром 31.5 мм.

Нужно просто промерять стаканы и соответственно им и приобрести или комплектовать шайбы.

А вот толщина уже идёт самая разная.

Но в основной своей массе вазы 2108, 2109, 21099 имеют установленные стаканчики диаметром 35 мм и высотой 26 или 30 мм, под шайбы диаметром 34.7 миллиметра.
