Коды ошибок ваз 2114, 2115, 2113: расшифровка

Коды ошибок ваз 2114 и ваз 2115 с расшифровкой

Ошибка P0036 автомобиля ВАЗ 2114- неисправность цепи управления подогревателем датчика кислорода (Bank 1, Sensor 2)

Расшифровка кода ошибки P0036

P0036 – ошибка цепи управления нагревателем датчика HO2S (Bank 1, Sensor 2) автомобиля ВАЗ 2114

Что означает код ошибки P0036

Для нормальной работы двигателя необходимо что бы выхлопные газы имели соотношение воздуха и топлива 14,7 к 1. Именно этот параметр и определяется с помощью датчиков кислорода (HO2S Bank 1, Sensor 2 ), которые измеряют количество кислорода в выхлопных газах. Эта информация затем передается в модуль управления двигателем (ECM) для регулирования топлива, подаваемого в двигатель. Ошибка P0036 указывает на неправильную работу датчика кислорода (лямбда-зонда).

Подогреватель датчика кислорода необходим для очень быстрого реагирования лямбда-зонда на изменения параметров. Способствует снижению вредных выбросов особенно в момент запуска и при непрогретом двигателе.

Что является причиной кода P0036

Если код ошибки удаляется и сбрасывается, но после запуска двигателя возвращается это означает, что датчик HO2S для не посылает соответствующие сигналы на ECM (блок управления двигателем).

Причина может быть в дефектной проводке, датчике или блоке управления (редко).

Какие симптомы кода ошибки P0036 ВАЗ 2114

Горит сигнал «Check Engine».

В случае с нерабочей цепью нагревателя, датчик кислород не будет правильно измерять кислород в выхлопных газах в течение первых 3-5 минут работы двигателя автомобиля ВАЗ 2114.

Отсутствие данных от лямбда-зонда влияет на способность ЕСМ контролировать топливную смесь, она будет рассчитываться по фиксированным параметрам (как правило завышенным), пока проблема не будет устранена.

Как диагностируется код ошибки P0036

Ошибка P0036 диагностируется сканером OBD-II. Механик сбрасывает код ошибки OBD-II, а затем едет на автомобиле, чтобы увидеть возвращается ли ошибка. Если ошибка P0036 загорается снова необходимо проверить как питание и землю на датчике, а также убедится в целостности проводки.

Многие проблемы с проводкой лямда-зонда связанны с высокой температурой выхлопных газов.

Частые ошибки при диагностике кода P0036

Не нужно сразу думать, что датчик кислорода неисправен. Перед его заменой нужно убедится в исправности проводки и разъёмов автомобиля ВАЗ 2114. Убедится в наличии питания 12 вольт. И только после этого менять датчик.

Насколько серьезная ошибка P0036?

Если ЕСМ получает ошибку P0036, то на приборной панели загорается лампочка ««Check Engine». С этой ошибкой автомобиль может спокойно ездить, но необходимо как можно скорее заехать на диагностику, чтобы убедится, что кроме возросшего расхода топлива проблем нет. При постоянной эксплуатации автомобиля с такой неисправностью в недалеком будущем из строя может выйти катализатор. Двигатель будут работать на пере обогащённой смеси, не сгоревшие остатки которой при попадании в катализатор выводят его из строя.

Дополнительные комментарии об ошибке P0036

Многие автомобили с пробегом более 100000 имеют моментальные проблемы с датчиками кислорода, которые обычно возникают во время запуска двигателя или во время длительной нагрузки. Часто она бывает в автомобилях ВАЗ модели 2114. Если загорелся сигнал «Check Engine» и транспортное средство работает нормально, система OBD-II может быть обнулена с помощью сканера и в дальнейшем проблема может не повторяться

Вот почему важно, сбросить ошибки и протестировать автомобиль прежде чем начинать ремонт

Расшифровка кодов

Далее мы рассмотрим наиболее распространенные коды, встречаемые во время диагностики . Разумеется, бортовые компьютеры — это тоже электроника, и она может давать определенные сбои, такова уж специфика ее работы. Однако зачастую коды неисправностей, выводимые бортовым компьютером, все-таки соответствуют действительности.

Описание ошибки

Рассматривать все коды без исключения мы не будем, но специально для наших читателей мы отобрали ошибки, которые встречаются при диагностике ВАЗов чаще всего.

Коды Описание
0102, 0103 Неправильный уровень сигнала индикатора контроля массового расхода воздуха.
0112, 0113 Неверный сигнал индикатора температуры впускного воздуха — необходима замена элемента.
0115 — 0118 Неправильный сигнал элемента измерения температуры антифриза — нужна замена индикатора.
0122, 0123 Помехи или неверный сигнал индикатора контроля положения дроссельной заслонки — желательно заменить элемент.
0130, 0131 Неисправен датчик кислорода.
0135 — 0138 Вышло из строя устройство нагревания датчика кислорода — следует заменить компонент.
0030 Зафиксированы поломки в работе или обрыв в цепи нагревателя датчика кислорода до нейтрализатора.
0201 — 0204 Зафиксирован обрыв в цепи регулирования форсунками.
0300 Бортовой компьютер (БК) выявил случайные или множественные пропуски зажигания — в этом случае автомобиль может заводиться не сразу.
0301 — 0304 Были выявлены пропуски зажигания в цилиндрах двигателя.
0325 Бортовым компьютером был зафиксирован обрыв в цепи устройства детонации.
0327, 0328 Поломка в работе датчика детонации — необходима замена устройства.
0335, 0336 Зафиксирована поломка в функционировании — необходима его замена.
0342, 0343 БК автомобиля зафиксировал выход из строя датчика фаз — для оптимальной работы устройство нужно поменять.
0422 Не работает устройство нейтрализатор.
0443 — 0445 Перестал работать клапан продувки адсорбера — необходима его замена.
0480 Вышел из работы вентилятор охлаждения — нужно заменить элемент.
0500, 0501 , 0503, 0504 БК автомобиля зафиксировал поломку в работе датчика скорости — индикатор нужно поменять.
0505 — 0507 Имеются сбои в функционировании регулятора холостого хода, которые влияют на количество оборотов (более низкие или более высокие). При возникновении этого кода регуляторы нужно заменить.
0560, 0562, 0563 БК при диагностике зафиксировал сбои в подаче напряжения сети. Нужна более тщательная диагностика, которая выявит точные необходимые для замены участки в цепи.
0607 Не функционирует канал детонации.
1115 Зафиксированы сбои в работе цепи разогрева датчика кислорода.
1135 В цепи нагревания датчика кислорода был замечен обрыв, возможно, произошло короткое замыкание. Датчик лучше заменить.
1171, 1172 Неправильный уровень газа потенциометра.
1500 БК зафиксировал обрыв в цепи устройства бензонасоса.
1509 Электрическая цепь управления элементом холостого хода перегружена.
1513, 1514 Бортовым компьютером был зафиксирован обрыв в цепи устройства холостого хода.
1541 При появлении этого кода наблюдается обрыв в цепи регулировки реле бензонасоса.
1570 В антипробуксовочной системе был зафиксирован обрыв.
1600 БК сообщает о том, что пропала связь с антипробуксовочной системой.
1602 Является одним из наиболее встречаемых кодов при диагностике БК на неисправности. Означает пропадание напряжения бортовой сети на электронном блоке управления.
1606, 1616, 1617 При диагностике была выявлена поломка устройства определения неровного дорожного полотна.
1612 Была выявлена неисправность сброса электронного блока.
1620 Поломки в работе постоянного запоминающего устройства.
1621 Поломка оперативного запоминающего устройства.
1689 В том случае, если при диагностике появился эта комбинация цифр, бортовой компьютер может показывать неверные коды ошибок.
0337, 0338 Ошибки в функционировании элемента контроля положения коленчатого вала либо обрыв в цепи.
0481 Перестал работать второй вентилятор охлаждения — нужна его замена.
0615 — 0617 В процессе диагностики были выявлены обрывы или замыкания в цепи реле стартера.
1141 Вышло из рабочего ряда устройство нагрева первого после нейтрализатора датчика кислорода.
230 Этот код ошибки означает поломку реле бензонасоса — устройство нужно заменить как можно скорее.
263, 266, 269, 272 Эти коды обозначают поломку драйвера первой, второй, третьей либо четвертой форсунок — нужна замена элементов.
640 Данная комбинация свидетельствует об обрыве в цепи лампы.

Вашему вниманию были представлены наиболее распространенные комбинации кодов, встречающихся при .

Как устранить поломку

После диагностики следует устранить поломку. При считывании сигнала необходимо проверить цепь и приборы, следующие за ним. Наиболее точный метод – замена поврежденной детали на заведомо исправную (новую). Это исключит вероятность неправильного ремонта. Если прибор в рабочем состоянии, проверяются магистрали, обычно достаточно примитивной прозвонки. Однако при отказе БУ или реле, потребуется специальный тестер и умение ним пользоваться.

Предотвратить подобное можно следующим образом.

  1. Один раз на 5000 км пробега проверять состояние разъемов. Колодки должны сидеть на месте плотно, без люфтов. При необходимости элементы необходимо заменить новыми.
  2. Два-три раза в год проверять штепсельные разъемы на предмет окисления. Оксиды снижают проходимость электричества по бортовой проводке, что влечет некорректное отображение информации.
  3. Специалисты рекомендуют купить и использовать масло для электрических клемм. Жидкость сходна по составу с трансформаторными лубрикантами. Формула не допускает воду и кислород к металлам, что препятствует их ржавлению.

Важно! Диагностику кодов ошибок ВАЗ 2114 на панели приборов и ЭБУ можно выполнить самостоятельно, исключительно при понимании сути процесса. Если уверенности в собственных силах нет – рекомендуется обратиться к квалифицированному мастеру

При наличии соответствующих знаний, и необходимого оборудования найти и правильно расшифровать коды ошибок инжектора ВАЗ 2115 и других элементов можно самостоятельно. Благодаря простоте электрической схемы автомобиля, от пользователя не требуется глубоких познаний в механике или электронике.

Мотор Мастер Клуб

  • ОБЪЯВЛЕНИЯ, ИНФОРМАЦИЯ
  • ↳ ПРАВИЛА
  • ↳ Объявления
  • ↳ Статьи
  • ТЕХНИЧЕСКАЯ ПОДДЕРЖКА
  • ↳ Установка и обновление ПО «Мотор-мастер»
  • ↳ Motor-scan (сканер)
  • ↳ Архив (вопросы по сканеру)
  • ↳ Motor-Loader (загрузчик)
  • ↳ DiSco, DiSco-Express, Мотор-Тестер, Тест-мастер
  • ↳ История изменений
  • ↳ Другие приборы и датчики
  • ↳ Альфаметр ALC
  • ↳ Архив (Вопросы производителю)
  • МОТОР-МАСТЕР
  • ↳ Disco (осциллограф, самописец и т.д.)
  • ↳ Motor-Tester (системы зажигания)
  • ↳ DiSco-Express (экспресс-диагностика)
  • ↳ Тест-Мастер (тестирование датчиков и ИМ)
  • ↳ Motor-Loader (загрузчик)
  • ↳ Общие вопросы
  • ↳ Чип-тюнинг ВАЗ, ГАЗ, УАЗ
  • ↳ Чип-тюнинг иномарок
  • ↳ Одометры (программатор одометров)
  • ↳ Общие вопросы
  • ↳ Демонтаж и разборка приборных панелей
  • ↳ Помощь новичкам
  • ДИАГНОСТИКА
  • ↳ Диагностика ВАЗ, ГАЗ, УАЗ, ЗАЗ
  • ↳ ВАЗ
  • ↳ ГАЗ
  • ↳ УАЗ
  • ↳ ЗАЗ
  • ↳ Диагностика иномарок
  • ↳ Европа
  • ↳ Япония
  • ↳ Азия
  • ↳ Америка
  • ↳ Диагностика дизелей
  • ↳ «Железные» вопросы
  • ↳ Двигатели
  • ↳ Системы питания (железо)
  • ↳ Ходовая часть
  • ↳ Трансмиссии
  • ↳ Кузов
  • ↳ Система выпуска отработавших газов
  • ↳ Смазочные материалы
  • ↳ Инструмент и расходные материалы
  • ↳ Подбор запчастей и комплектующих
  • ↳ Приспособления для диагностики
  • ↳ Электрика и электроника
  • ↳ Автоэлектрика
  • ↳ Сигнализация и музыка
  • ↳ Ремонт ЭБУ и других блоков
  • ↳ Разное
  • ↳ Раздел для начинающих и автовладельцев
  • АВТОРСКИЕ МАТЕРИАЛЫ и ПРОГРАММЫ
  • ↳ Информация о разделе
  • ↳ Виджар
  • ↳ kdv
  • ↳ S.A.W.
  • ↳ DataLook (программа для настройки прошивок)
  • ↳ sts1968
  • КОММЕРЧЕСКИЕ ПРОШИВКИ
  • ↳ О магазине прошивок Motor-Master Chip
  • ↳ Статьи и материалы для начинающих и не только…
  • ↳ Чип-тюнинг
  • ↳ Диагностика
  • ↳ Приборы и приспособления
  • ↳ Информационные материалы
  • ↳ Представители «Мотор-Мастер»
  • ↳ ВАЗ
  • ↳ УАЗ
  • ↳ КОРЕЯ
  • ↳ Kefico 797
  • ↳ Kefico M(G)798 Кia-Hyundai
  • ↳ Bosch ME17911(12) Кia-Hyundai
  • ↳ Bosch ME17921
  • ↳ RENAULT
  • ↳ EMS3132
  • ↳ Valeo 40/42
  • ↳ EMS3120
  • ↳ EMS3125
  • ↳ CHEVROLET
  • ↳ Simtec 7.6
  • ↳ Объявления
  • ОБЩИЕ ВОПРОСЫ
  • ↳ Общие вопросы
  • ↳ Работа сайта
  • ↳ Общение
  • ↳ Барахолка
  • ↳ Автосервисы (предложение услуг)
  • ↳ Все о нашей работе
  • ↳ Компьютеры, ноутбуки и т.д.
  • Перенесенные темы

Самодиагностика

В автомобиле за работой всей системы электроники следит блок управления (ЭБУ). Для того чтобы водитель мог распознавать вовремя сбои в работе и локализовать их, машины с конвейера выходят с уже встроенной системой диагностирования. Она расположена на передней панели. С ее помощью система сама обнаруживает поломки в электронных приборах и оповещает о них, выдавая ошибки цифровыми кодами или их комбинациями. Таким образом происходит самодиагностика автомобиля. Для возможности расшифровки кодов ошибок составлены специальные таблицы. В данном случае проводится самодиагностика щитка приборов, а не ЭБУ.

Для проверки необходимо на счетчике измерения количества оборотов колеса (одометре) сбросить данные дневного пробега, затем активировать зажигание (положение 1).

На всех сенсорных устройствах стрелки будут дважды перемещаться на самые высокие показатели.

Нажимая повторно кнопку одометра, поступают сообщения об установленной версии операционной системы. При последующем нажатии кнопки, выдается показание неполадок в случае их наличия.

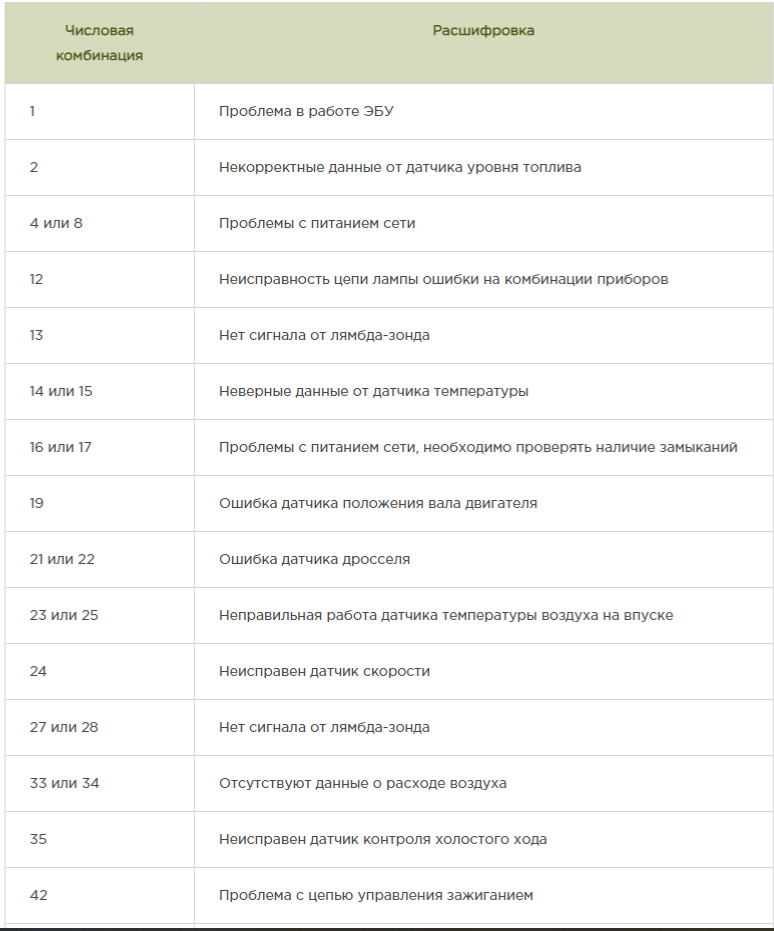

Какие ошибки могут появиться при самодиагностике панели управления, и как их расшифровать

Для извлечения более конкретных и точных данных о работе автомобиля рекомендуется использование сторонних диагностических устройств или компьютера, подсоединенного через диагностический разъем.

Если коды ошибок панели управления можно получить с помощью самодиагностики, то коды ошибок ЭСУД извлекаются с помощью внешних устройств.

Полученные данные об ошибках через диагностический разъем, передаются на внешнее устройство в формате четырехзначного кода. Задача внешнего устройства прочитать и произвести расшифровку этих данных.

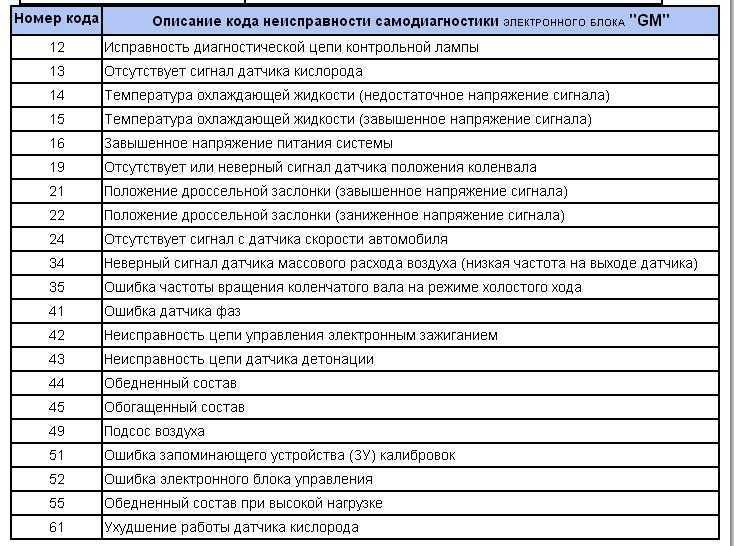

Перечень кодов неисправностей, фиксируемых контроллером

Существует большое количество других ошибок, не вошедших в список по причине их более редкой распространенности. Перечень кодов ошибок Шевроле постоянно обновляется, так как появляются новые технологии и, соответственно, возникают новые неисправности. Когда возникает сложность в выявлении причины появления кодов ошибок, желательно не пытаться устранить проблему самостоятельно. Наилучшим вариантом будет обратиться за помощью к специалистам на СТО.

Основные коды ошибок ВАЗ 2114 инжектор: расшифровка

Система выпуска – 0000

  • 30 – разрыв цепи нагревателя датчика кислорода до каталитического нейтрализатора;
  • 31 – тоже с КЗ на кузов авто;
  • 32 – аналогично с замыканием на 12В;
  • 36-38 – то же значение, что и 30 только для выходящего сенсора.

Дефекты воздушной магистрали – 0100

  • 102/103 – ДМРВ обрыв цепи или нарушение сигнала;
  • 112/113 – магистрали сенсора t˚ за бортом, нарушение импульса;
  • 116 – перегрев двигателя;
  • 117/118 – повреждение цепи ДТОЖ;
  • 122/123 – линия ДПДЗ, замыкание или нарушение изоляции;
  • 130 – поломка датчика кислорода перед катализатором;
  • 131/132 – аналогичный элемент, нарушение уровня сигнала;
  • 133 – замедленный отклик ДК1 на команды;
  • 134 – разрыв силового кабеля питания ДК1;
  • 136 – ДК2 поломан;
  • 137/138 – замыкание или нарушение проводки ДК2;
  • 140 – сгорел предохранитель ДК2;
  • 141 – нагреватель того же прибора сломан или поврежден;
  • 171/172 – чрезмерно обедненная или обогащенная топливная смесь.

Коды ошибок ВАЗ 2114 1,6 литра, связанные с подачей топлива – 0200

  • 201/204 – обрыв магистрали управления форсунками для всех последовательно;
  • 217 – перегрев мотора;
  • 230 – отказал бензонасос или перегорело соответствующее реле;
  • 261/264/267/270 – КЗ цепи управления форсункой на +12 В соответственно для каждой вставки;
  • 263/266/269/272 – отказ или дефект драйвера форсунок для каждой последовательно;
  • 262/265/268/271 – КЗ магистралей на кузов машины.
  • 300 – имеются пропуски зажигания;
  • 301-304 – аналогично для каждого цилиндра соответственно;
  • 326-328 – сломан ДДС или отсутствует сигнал;
  • 335-338 – отказ, замыкание или перебой проводки ДПКВ;
  • 342/343/346 – нарушение работы датчика распределения фаз;
  • 351-354 – обрыв КЗ для всех поршней последовательно;
  • 363 – не воспламеняется смесь в цилиндрах, аварийная отсечка подачи топлива.

Дополнительная навеска, не имеющая непосредственного влияния на мотор – 0400

  • 422 – возможно забился катализатор или критически упала проходимость выхлопных газов;
  • 441 – нарушение питания клапана продувки адсорбера;
  • 444 – обрыв питания выше указанного элемента;
  • 445 – замыкание КПА на кузов автомобиля;
  • 480 – повреждены провода питания на главный кулер радиатора;
  • 481 – отказ цепи управления вентилятора ОЖ №2.

Отказ, неполадки в системе управления оборотов СУ – 0500

  • 500 – сенсор спидометра сломан;
  • 506/507 – низкие или высокие обороты ХХ автомобиля;
  • 511 – регулятор ХХ – перебиты магистрали от реле и ЭБУ;
  • 560 – разрядилась батарея или порван силовой кабель.
  • 562/563 – КЗ на бортовой проводке.

Бортовая сеть вспомогательного или основного оборудования – 0600

  • 601 – контроллер ЭСУД, ошибка ПЗУ;
  • 615 – вторичное реле стартера, повреждение проводки;
  • 616/617 – тоже с КЗ на массу или 12В;
  • 627 – управляющее реле бензонасоса, возможен обрыв магистрали;
  • 628/629 – аналогично с замыканием на кузов или бортовую систему;
  • 645-647 – муфта компрессора, повреждение проводки с касанием на корпус или другие кабели;
  • 650 – сломана лампа «Check Engine» проверить двигатель, может быть повреждение проводки;
  • 654 – отказал тахометр;
  • 685-687 – неисправность главного реле управления двигателем, требуется полная замена детали;
  • 691/692 – неполадки с реле главного вентилятора системы охлаждения.

Вспомогательные системы – 1000

  • 102 – пробой нагревателя ДК1;
  • 115 – отказ или сбой вышеуказанного прибора;
  • 123/124 – нарушение, слишком богатая/бедная смесь на холостых оборотах;
  • 127/128 – аналогично, только для частичной нагрузки на ДВС;
  • 135 – разрыв магистрали подогрева ДК1;
  • 136/137 – неправильная подача топлива при малой нагрузке на мотор, возможно барахлит привод дросселя;
  • 140 – несоответствие измеренной и фактической нагрузки;
  • 141 – отказ нагревателя ДК2;
  • 171/172 – неверные сведения поступают от потенциометра;
  • 301-304 – неправильно срабатывает зажигание в цилиндре, последовательно для всех камер сгорания;
  • 386 – неправильная последовательность тестирования канала детонации;
  • 410/425/426 – проводка заслонки продувки адсорбера, КЗ или повреждение линии;
  • 500 – повреждена линия реле топливного насоса;
  • 501/502 – аналогично с КЗ на кузов или проводку;
  • 509/513/514 – ЦУ регулятора ХХ, обрыв или КЗ на борта или 12В;
  • 541 – повреждение провода реле БН, возможно окисление клеммы;
  • 570 – разрыв кабелей управления иммобилайзера;
  • 602 – нет питания на ЭСУД, допускается окисление колодок;
  • 606 – сломан датчик ухабов, нужна замена детали;
  • 616/617 – аналогично с изменением уровня сигнала, возможно внутри прибора имеется КЗ;
  • 2301/2303/2305/2307 – катушки зажигания замкнули на 12 вольт, последовательно для каждого поршня.

Важно! Здесь указаны исключительно самые популярные коды ошибок приборной панели ВАЗ 2114 и аналогичных моделей. Существуют и другие индексы, но ввиду малой распространенности они не упомянуты

Протокол OBDI

В моделях ВАЗ-2114 и 2115 разъем для диагностики располагается под прикуривателем и закрыт специальной панелью. Для снятия достаточно подцепить декоративную крышку. На автомобиле ВАЗ может быть установлен разъем старого образца с 12 контактами типа OBDI, имеющий прямоугольную форму. Таким оборудованы все инжекторные модели, в которых 8 клапанов, кроме произведенных после 2002 года с разъемом OBDII.

При возникновении ошибки, вызывающей ухудшение качества выхлопных газов, в устройстве, регистрирующем неисправность, будут сохраняться стандартный код поломки, параметры работы и внешние условия. При распознавании неисправности, оказывающей влияние на выхлопные газы, имеет место определение сбоя при самостоятельном тестировании устройства, сигнализатор будет гореть постоянно.

Код указывает на деталь, вызывающую подозрение, и разновидность поломки, информация отображается на экране прибора, используемого при диагностике. Текст кода ошибки может отличаться, что зависит от производителя

Сохранение данных важно для помощи в поиске и устранении неисправностей

Как расшифровать и устранить ошибки на ВАЗ 2114

После самодиагностики ошибок и устранения их причин на карбюраторном или инжекторном двигателях, на штатной панели может остаться сообщение о неисправности. Если проблема была удалена, это означает, что кодовая комбинация осталась в памяти. Описание неисправностей рассмотрим ниже, а сейчас расскажем, как убрать код из памяти. Для удаления после тестирования приборки, когда покажутся ошибки ВАЗ 2114, сами коды необходимо записать. После этого еще раз нажимается кнопка сброса суточного пробега, это позволит удалить неисправность из памяти блока управления.

Сброс ошибки «Check Engine»

Часто бывает такое, что панель приборов 2114 8 либо 16 клапанов выдает ошибку чека — неисправности двигателя, горит оранжевый значок. Самодиагностика не всегда позволяет точно проверить и определить, как исправить такую проблему. Чтобы устранить неисправность и найти решение, следует выполнить более детальную диагностику авто с помощью компьютера и дополнительного оборудования. Возможно, при диагностике неизвестная ошибка показывает неполадки в работе микропроцессора, бортовой сети или датчиков. После устранения проблемы чек может остаться.

Индикатор «Check Engine» сообщает о проблеме в работе мотора

Как скинуть код поломки:

  1. Сначала включите зажигание, двигатель авто при этом заводить не надо.
  2. Затем откройте капот. Гаечным ключом ослабьте болт на отрицательной клемме аккумуляторной батареи.
  3. Подождите около одной минуты, после чего клемму АКБ необходимо поставить на место.
  4. Закройте капот и отключите зажигание.
  5. После этого опять включите его и заведите мотор автомобиля. Если чек остался, то он должен сам погаснуть через какое-то время. Если приведенная инструкция не сработала и способ устранения не помог, то необходимо искать причину проблемы и устранять ее.

Протокол OBDII

Этот тип коннектора имеет трапециевидную форму, на которой расположены 16 контактов.  Устанавливается на легковые автомобили с бензиновым двигателем. Работа протоколов обмена данных осуществляется при помощи стандартного кабеля.

При проведении диагностики автомобиля ВАЗ-2115 с наличием инжектора на панели приборов будут демонстрироваться только ошибки, световые вспышки, которыми зашифровывается неполадка.  Для считывания необходимо записать код, по которому можно рассчитать место поломки. Значение может быть расшифровано с использованием особого списка.

Есть разъемы для диагностики определенного типа и несколько видов протоколов для передачи данных посредством сигналов и сообщений. Введение такой системы стандартов было обусловлено необходимостью выполнения жестких требований по токсичности. Коды диагностики состоят из 4 символов, перед которыми устанавливается буква. Р обозначает силовую установку и трансмиссию, В — кузов, С — шасси, U — сеть.

Расшифровка кодов ошибок на ВАЗ-2114 и 2115 представлена ниже.

Топливная система

Р00ХХ — системы горючего и воздуха, добавочные, контролирующие токсичность.

Р01хх — поступление бензина и воздуха.

Р02хх — контур подачи топлива в инжекторе.

Топливная система

Трансмиссия

Р07хх и Р08хх — система управления трансмиссией.

Последующие два знака должны объяснить кодовый номер конкретной поломки.

Самодиагностика автомобиля

Прежде чем приступить к расшифровке кодов ошибок бортового компьютера на ВАЗ 2114 и 2115, расскажем о самодиагностике. Необходимо учитывать, что проверка транспортного средства самостоятельно и с применением специального оборудования на СТО может дать разные результаты. Оборудование, имеющееся у профессионалов, позволит более точно обнаружить неисправности, чем диагностика проблем с помощью приборной панели. Комбинации поломок также будут различные. Тем не менее самодиагностика неисправностей восьмиклапанной «четырки» – дело полезное.

Как посмотреть и узнать о поломках, которые зафиксировал блок управления самостоятельно:

  1. Сначала необходимо сесть на водительское кресло и зажать кнопку одометра на спидометре.
  2. Затем вставьте ключ в замок зажигания и установите его в первое положение.
  3. После поворота ключа надо отпустить зажатую кнопку. Это приведет к быстрому движению стрелок на спидометре, тахометре и других датчиках.
  4. Затем надо еще раз нажать на клавишу одометра и отпустить ее. На приборке появится надпись с версией прошивки.
  5. После третьего нажатия на кнопку одометра на дисплее начнут загораться коды ошибки ВАЗ 2114.

Как самостоятельно сбросить ошибки

После самодиагностики ошибок и устранения их причин на карбюраторном или инжекторном двигателях, на штатной панели может остаться сообщение о неисправности. Если проблема была удалена, это означает, что кодовая комбинация осталась в памяти. Описание неисправностей рассмотрим ниже, а сейчас расскажем, как убрать код из памяти. Для удаления после тестирования приборки, когда покажутся ошибки ВАЗ 2114, сами коды необходимо записать. После этого еще раз нажимается кнопка сброса суточного пробега, это позволит удалить неисправность из памяти блока управления.

Сброс ошибки «Check Engine»

Часто бывает такое, что панель приборов 2114 8 либо 16 клапанов выдает ошибку чека – неисправности двигателя, горит оранжевый значок. Самодиагностика не всегда позволяет точно проверить и определить, как исправить такую проблему. Чтобы устранить неисправность и найти решение, следует выполнить более детальную диагностику авто с помощью компьютера и дополнительного оборудования. Возможно, при диагностике неизвестная ошибка показывает неполадки в работе микропроцессора, бортовой сети или датчиков. После устранения проблемы чек может остаться.

Индикатор «Check Engine» сообщает о проблеме в работе мотора

Как скинуть код поломки:

  1. Сначала включите зажигание, двигатель авто при этом заводить не надо.
  2. Затем откройте капот. Гаечным ключом ослабьте болт на отрицательной клемме аккумуляторной батареи.
  3. Подождите около одной минуты, после чего клемму АКБ необходимо поставить на место.
  4. Закройте капот и отключите зажигание.
  5. После этого опять включите его и заведите мотор автомобиля. Если чек остался, то он должен сам погаснуть через какое-то время. Если приведенная инструкция не сработала и способ устранения не помог, то необходимо искать причину проблемы и устранять ее.

Определение и расшифровка ошибок на ваз 2114

Самостоятельная диагностика автомобиля позволяет выявить неисправности, но некоторые из них выявить получается крайне редко. Для диагностики используют одометр.

Самодиагностика ваз 2114

Последовательность действий следующая:

  1. Нажать и удерживать кнопку одометра и выставить ключ зажигания в первое положение.
  2. Отпустить кнопку одометра и снова кратковременно нажать. В результате будет отображена версия прошивки.
  3. Теперь, чтобы увидеть коды ошибок, необходимо вновь нажать и отпустить кнопку одометра.

Коды ошибок имеют вид цифр от 1 до 9 и двузначных чисел, в отличие от тех, которые отображает бортовой компьютер. Таким образом, можно с помощью одометра выявить некоторые неисправности автомобиля. Наиболее распространенные ошибки отображены в таблице ниже.

Коды ошибок ваз 2114 инжектор 8 клапанов: таблица

Код Описание ошибки
1 Неисправности в работе микропроцессора
2 Неполадки с датчиком уровня топлива
4 Превышение допустимого напряжения в электросети
8 Слишком низкое напряжение электросети
13 Отсутствие сигнала от кислородного датчика
14 Очень высокий уровень сигнала датчика температуры охлаждающей жидкости
15 Очень низкий уровень сигнала датчика температуры охлаждающей жидкости
16 Высокое напряжение в бортовой сети
17 Низкое напряжение в бортовой сети
19 Проблемы с сигналом датчика положения коленвала
24 Неисправности в работе датчика скорости
41 Неправильные сигналы датчик фаз
51, 52 Неполадки с ПЗУ и ОЗУ устройства соответственно
53 Не работает СО-потенциометр
61 Проблемы с датчиком лямбда-зонда

Диагностика неисправностей с использованием специального оборудования

Для выявления неисправностей на СТО обычно используют бортовой компьютер автомобиля и ноутбук со специализированными приложениями. В этом случае удается получить коды ошибок, которые соответствуют различным неполадкам. Наиболее распространенные из них приведены в таблице.

Код
Описание ошибки
Р0102, Р0103
Датчик массового расхода воздуха отправляет неверный сигнал.
Р0122, Р0123
Датчик дроссельной заслонки предоставляет неправильные сведения.
Р0130-Р0134
Наличие неисправности в датчике кислорода или повреждения электропроводки, соединяющей его с системой.
Р0201-Р0204
Засорение или замыкание форсунок или обрыв электропроводки их датчика.
Р0300
Проблемы с зажиганием (пропуски).
Р0335, Р0336
Датчик детонации работает неправильно.
Р0351, Р0352
Катушки зажигания функционируют неправильно. При отображении таких кодов ошибки двигатель может «троить». О данной проблеме могут также сигнализировать ошибки Р2301 и Р2304.
Р0480
Вентилятор охлаждения не функционирует.
Р0505, Р0506, Р0507
Датчик холостого хода неисправен.
Р1602
Электропитание бортовой сети отсутствует (наиболее распространенная ошибка).
Р1689
Неисправности в работе бортового компьютера

Обратите внимание, поскольку в этом случае он выдает неправильные коды ошибок.

Если возникают ошибки с другими кодами, следует ознакомиться с информацией о них в файле, который находится в комплекте с приложением для диагностики автомобиля, или осуществить поиск в интернете.

Контроллер очищает память после выключения двигателя вместе с зажиганием и отсоединения питания от аккумулятора на 10-15 секунд. Таким способом можно после ремонта определить, была ли устранена неисправность.

Ошибки в ВАЗ 2114 возникают нередко, поэтому навыки распознавания их окажутся не лишними для проведения правильного ремонта автомобиля. Для правильной диагностики потребуется компьютер со специальной программой и понимание показаний бортового компьютера.

Как произвести замену самостоятельно

Датчик расхода воздуха находится между воздушным фильтром и массивным воздушным патрубком, соединенным с впускным коллектором.

После того, как вы установили, что у ВАЗа ошибка Р0102 выскакивает из-за ДМРВ, можно смело идти в магазин за новой деталью. Стоит новый датчик более 3 000 рублей и продается в комплекте с патрубком, в который установлен.

Работа по замене происходит при выключенном зажигании. Для начала нужно отсоединить от датчика колодку с проводами. Для этого следует нажать внизу фишки на фиксаторе и аккуратно снять разъем. При этом нужно тянуть не за провода, а за колодку.

При помощи отвертки ослабляется хомут и снимается резиновый патрубок с датчика. После этого отворачиваются два болта М6 с двух сторон ДМРВ.

После извлечения детали необходимо посмотреть маркировку на корпусе, поскольку на одни и те же модели автопром устанавливает разные ЭБУ, и может получиться, что новый исправный датчик окажется несовместимым с контроллером, установленным на машине.

Устанавливается датчик в порядке, обратном снятию. Так устраняется ошибка Р0102 у «Калины», «Приоры», «Самары» — всех представителей семейства ВАЗ с аналогичными инжекторными двигателями.

Как проверить датчик расхода воздуха, диагностика кода Р0102

Пожалуй, начать стоит с простого, постепенно углубляясь в систему управления, если на каком-то этапе ошибка не исчезла:

  1. Проверяем проводку. Тщательно исследуем провода и проверяем их на наличие повреждений изоляции, короткого замыкания или обрывов.
  2. Следим за тем, чтобы жгут датчика не лежал рядом с высоковольтными проводами или катушками зажигания. Это создает помехи и влияет на сигнальный импульс MAF.
  3. Тщательно очищаем контактные колодки жгута проводов и контакты датчика расхода воздуха MAF. Никакого масла, следов антифриза, грязи и пыли там быть не должно в помине.
  4. Проверяем воздушный фильтр. Забитый фильтр — частая причина появления ошибки Р0102. Если фильтр не менялся давно — меняем его.
  5. Добираемся к датчику. На некоторых сенсорах MAF установлена приемная сетка. Она также может забиваться. Если это так, аккуратно чистим ее.
  6. Очищаем чувствительные элементы датчика. Здесь нужно быть крайне осторожным, поскольку они очень чувствительны к агрессивным жидкостям.

Важно!!
Важно знать, что чистить и мыть можно далеко не каждый датчик расхода воздуха. Они бывают пленочного типа и проволочные датчики. Крайне нежелательно чистить пленочные датчики, иначе есть риск вообще не запустить двигатель

Крайне нежелательно чистить пленочные датчики, иначе есть риск вообще не запустить двигатель.

Расположение датчика: 1 – воздушный фильтр; 2 – ДМРВ; 3 – двигатель.Конструкция датчика расхода воздуха: 1 – корпус; 2 – фильтр-сетка; 3 – разъем; 4 – температурный датчик; 5 – основной пьезоэлемент.

Код неисправности ВАЗ Р0102 не постоянный.

Если код этой ошибки не постоянный, проверьте надёжность соединения колодки к датчику, правильность проложения жгута, наличие повреждения изоляции, а так же подключения к жгуту дополнительных потребителей

При осмотре колодки подключения обратите особое внимание на возможное повреждение замков контактов, соединение с проводами, ослабление и окисление. При необходимости извлеките контакт из разъёма и аккуратно подогните, для лучшего прилегания к ответному контакту. При проверке правильности укладки жгута убедитесь, что жгут не проложен вблизи высоковольтных проводов и выпускного коллектора

Кроме того он не должен иметь видимых повреждений. Пошевелите разъём и жгут при подключённом диагностическом оборудовании или бортовом компьютере, и включенном зажигании. При появлении во время этого ошибки свидетельствует об изломе провода или плохом контакте в колодке. Если данная ошибка появляется при большой нагрузке и открытии дроссельной заслонки более чем на 50%, то причина скорей всего в засорении воздушного фильтра

При проверке правильности укладки жгута убедитесь, что жгут не проложен вблизи высоковольтных проводов и выпускного коллектора. Кроме того он не должен иметь видимых повреждений. Пошевелите разъём и жгут при подключённом диагностическом оборудовании или бортовом компьютере, и включенном зажигании. При появлении во время этого ошибки свидетельствует об изломе провода или плохом контакте в колодке. Если данная ошибка появляется при большой нагрузке и открытии дроссельной заслонки более чем на 50%, то причина скорей всего в засорении воздушного фильтра.

После устранения неисправности необходимо стереть код неисправности из оперативной памяти при помощи диагностического оборудования или путём отключения аккумулятора на 15 — 20 секунд.

Инжекторные автомобили ВАЗ имеют специальную систему управления и диагностики двигателя, которая называется ЭБУ (электронный блок управления). С его помощью можно ознакомиться с неисправностями, возникшими в процессе эксплуатации автомобиля. Ниже представлены коды частых ошибок на машинах ВАЗ 2110, 2114, 2115 и порядок действий по их устранению.

Понравилась статья? Поделиться с друзьями:
Автоэксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
