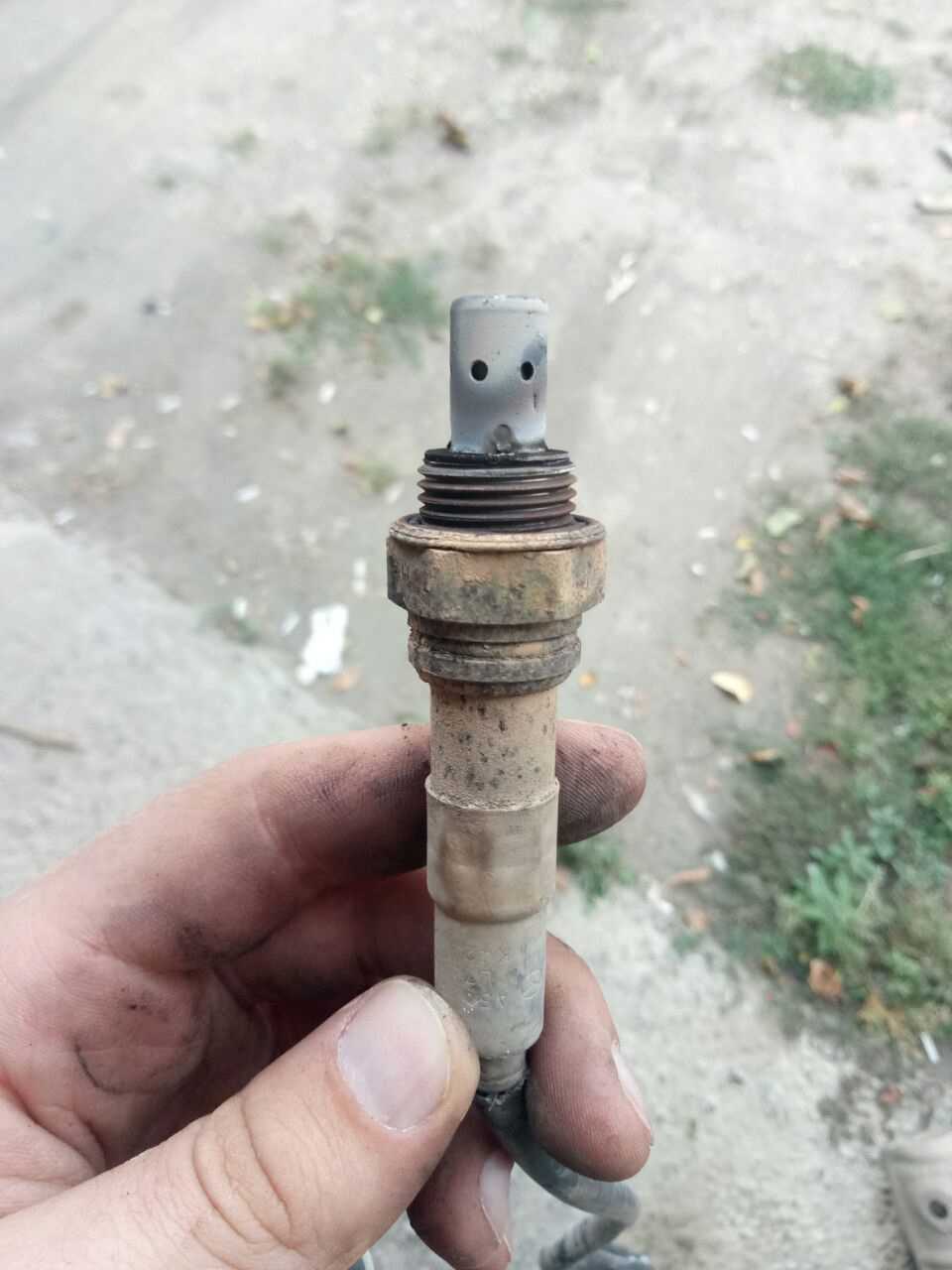

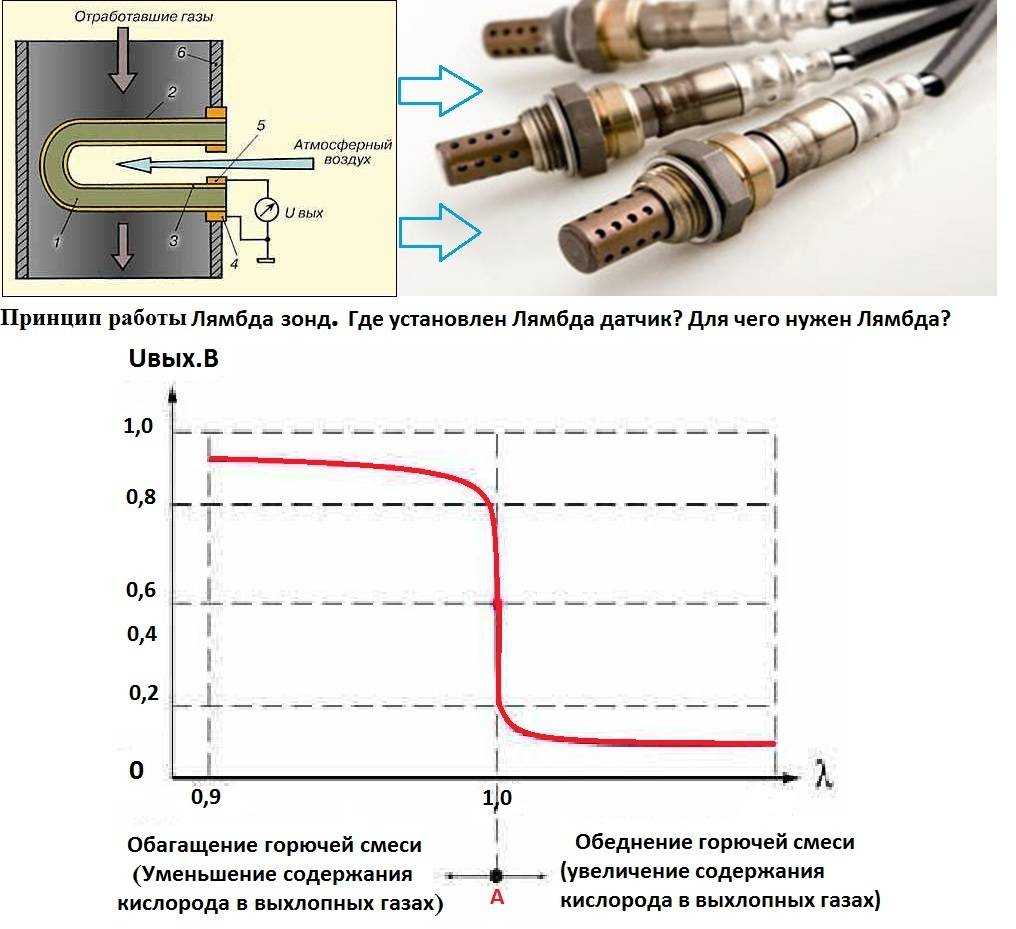

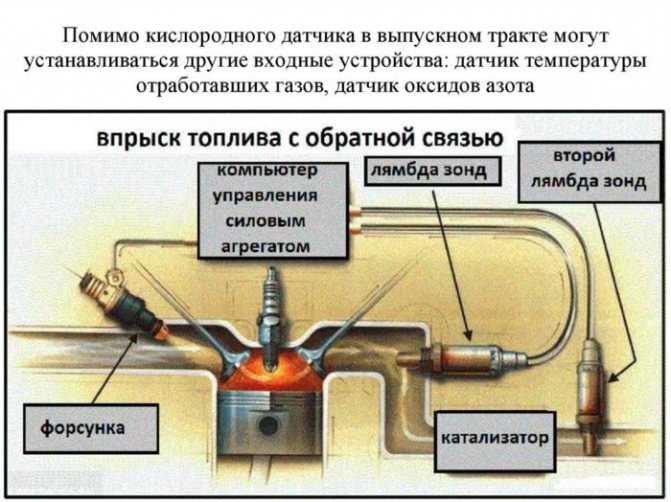

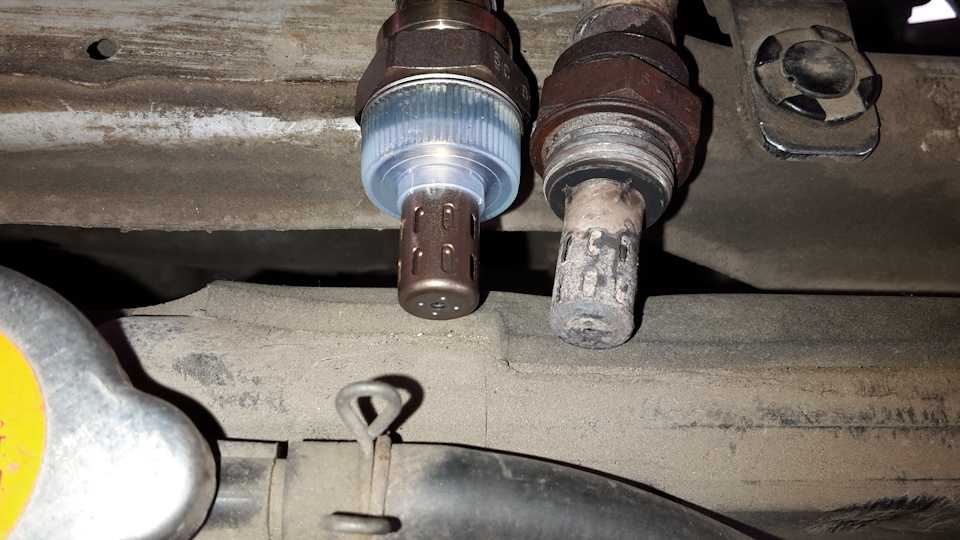

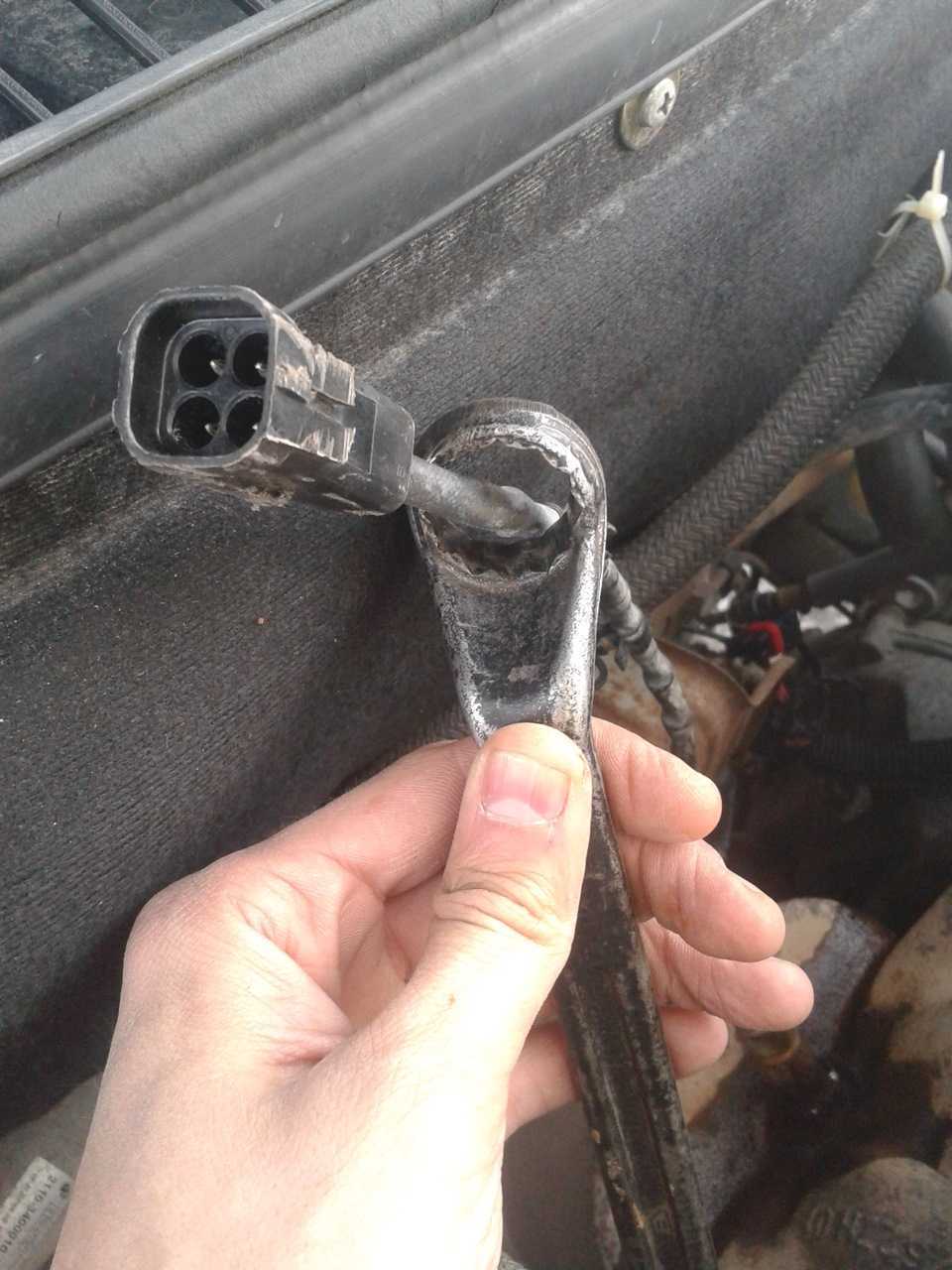

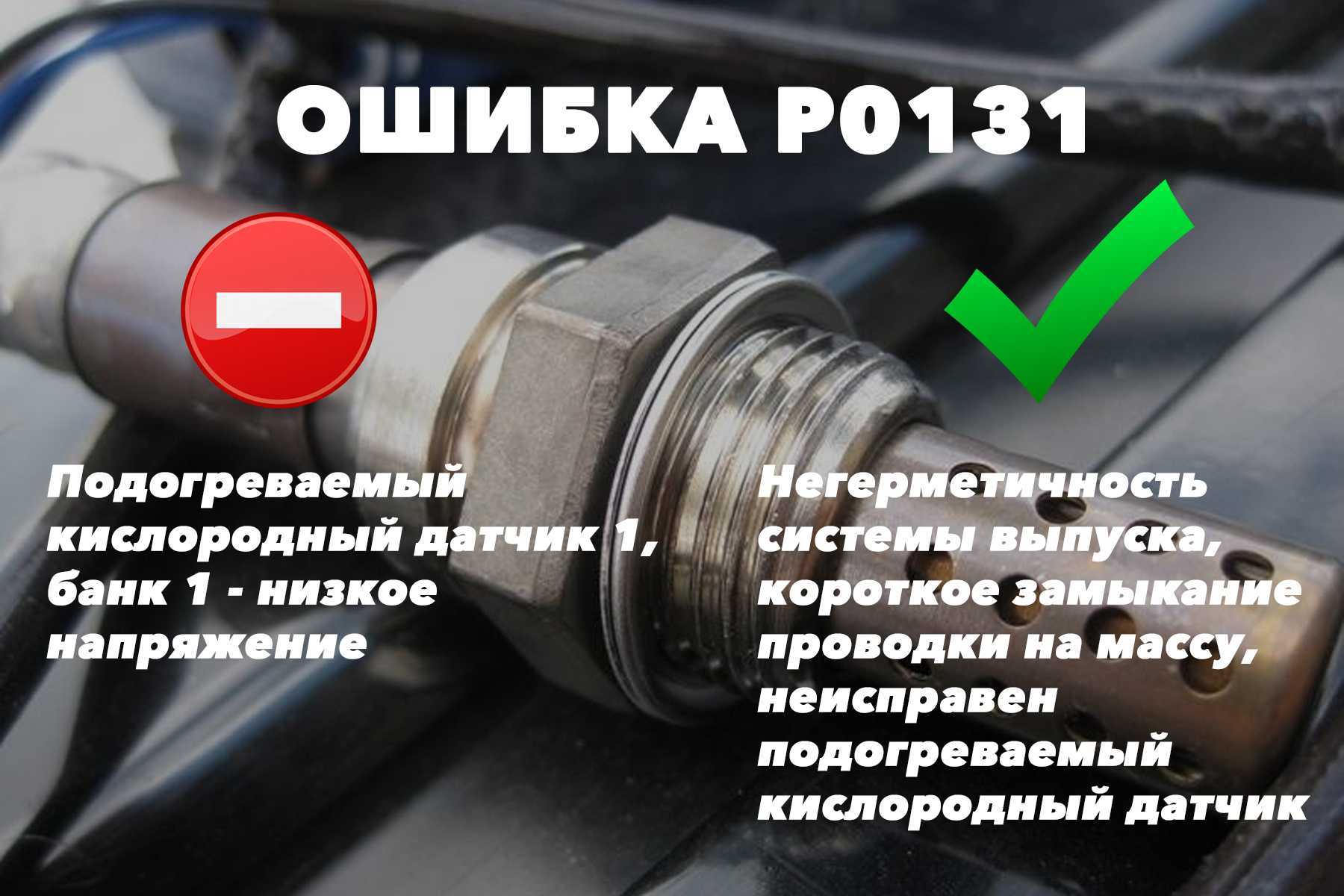

Ошибка p0131

Проверка клапана отсечки топлива, педаль и трос акселератора, ТНВД

В контур системы впрыска топлива включен электромагнитный клапан 1 отсечки топлива (см. иллюстрацию 2.0). Для того, чтобы двигатель остановился, необходимо, чтобы клапан отсечки топлива прекратил подачу топлива. При неисправности клапана отсечки топлива двигатель запустить невозможно. Проверку клапана отсечки топлива необходимо проверять в случаях, когда двигатель не запускается или же продолжает работать после выключения зажигания. Если двигатель не запускается, несмотря на то, что топливный бак полон и система предварительного разогрева в норме, то причиной тому может быть неисправность клапана.

2.0 Клапан отсечки топлива на ТНВД

1 — клапан отсечки топлива

2 — клапан регулировки начала подачи топлива

3 — регулятор муфты опережения впрыскивания топлива

1 Убедитесь в первую очередь, что провод питания клапана отсечки топлива в норме.

2 Попросите помощника повернуть ключ в замке зажигания, асами послушайте, срабатывает ли при этом клапан отсечки топлива. При срабатывании клапан издаёт достаточно громкий щелкающий звук. Если такого звука не нет, то причина неисправности в отсутствии питания клапана или в самом клапане.

Если же характерных щелчков не слышно, то вначале проверьте подачу питания на клапан, руководствуясь принципиальной схемой.

Педаль и трос акселератора

См. иллюстрацию 3.0.

3.0 Педаль и трос акселератора

1 — кронштейн педали

2 — датчик положения педали акселератора

3 — трос акселератора

4 — возвратная пружина

5 — педаль акселератора

Топливный насос высокого давления — снятие и установка

4.0 Крепление ТНВД на двигателе

1. — крышка привода ТНВД

2. — шестерня ТНВД

3. — опорный кронштейн

4. — патрубок охлаждения

8. — сегментная шпонка крепления шестерни на валу

Внимание! Ремонт ТНВД следует поручать соответствующей мастерской. 1 Снимите аккумулятор

1 Снимите аккумулятор.

2 Отсоедините штекер жгута проводов от ТНВД.

3 Установите поршень цилиндра №1 в ВМТ, провернув двигатель за центральный болт шкива привода вспомогательных агрегатов и совместив насечку 1 на шкиве с указателем 2 на блоке цилиндров (см. иллюстрацию).

4.3 Установите поршень цилиндра №1 в ВМТ, совместив насечку 1 на шкиве с указателем 2 на блоке цилиндров

3 — метка желтого цвета для регулировки опережения впрыска

4 Отсоедините от ТНВД подающий и возвратные топливопроводы, а также топливопроводы высокого давления, которыми он соединен с форсунками.

5 Снимите подающий воздуховод 1 воздушного фильтра (см. иллюстрацию).

4.5 Снимите подающий воздуховод 1 воздушного фильтра

2 — механический клапан системы рециркуляции ОГ

3 — электромагнитный клапан системы рециркуляции ОГ

4 — вакуумный насос

5 — шланги низкого давления

6 Вывинтите болты крепления и снимите крышку зубчатого ремня привода ТНВД

7 Снимите с задней шестерни распределительного вала и шестерни ТНВД зубчатый ремень, см. соответствующую главу.

8 Снимите с вала ТНВД шестерню, вывинтив болт крепления (см. иллюстрацию). Шестерню при этом следует удерживать от проворачивания подходящим устройством. После снятия шестерни выньте из паза на валу сегментную шпонку.

4.8 Снимите с вала ТНВД шестерню, вывинтив болт крепления

9 Вывинтите болты крепления (см. стрелки на иллюстрации) и снимите ТНВД.

4.9 Вывинтите болты крепления (см. стрелки) и снимите ТНВД

Установка ТНВД выполняется в последовательности, обратной снятию.

10 Выполните регулировку опережения впрыска, см. соответствующую главу.

— Электронный блок управления… Модуль ЕСМ и электронный блок управления ТНВД постоянно обмениваются сигналами в режиме реального времени. Модуль ЕСМ посылает сигналы о планируемом… — Проверка функции отсечки подачи… Проверка функции отсечки подачи топлива • Прогрейте двигатель. • Отсоедините разъем от форсунки и подсоедините контрольную лампу. • Убедитесь, что… — Система управления впрыском… Система выполняет три функции: управление при запуске двигателя, управление в режиме холостого хода и управление работой двигателя в обычных условиях… — Меры безопасности при… Сброс давления топлива • Данная процедура выполняется так же, как и на автомобилях с обычными двигателями. С помощью этой процедуры… — Система опережения впрыска… Заданное значение опережения впрыска топлива в зависимости от частоты оборотов двигателя и количества впрыскиваемого топлива хранятся в памяти модуля ЕСМ…

• Распиновка модуля зажигания ланос



• Замена заднего колеса иж планета 5



• Парктроник на 8 датчиков для android головных устройств



• Передние тормозные колодки на лачетти какие лучше



• Как настроить видеорегистратор чтобы стирал записи автоматически

Как устранить или сбросить код неисправности P0109

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0109:

1. Подключите сканер OBD-II к диагностическому разъему автомобиля и считайте все сохраненные данные и коды ошибок.
2. Очистите коды ошибок с памяти компьютера и проведите тест-драйв автомобиля, чтобы выяснить, появляется ли код P0109 снова.
3. Если код появится снова, проверьте все кабели и соответствующие разъемы, ведущие к датчикам MAP, MAF, BARO или TPS. Убедитесь, что они не сломаны и не изношены. При необходимости отремонтируйте или замените.
4. Осмотрите и протестируйте эти датчики.
5. При необходимости замените вышедшие из строя датчики.
6. Если причиной является неисправный модуль PCM, замените его или перепрограммируйте.

Как диагностировать код P0190

Этот раздел о том, как профессиональный автомеханик будет диагностировать эту ошибку. Вам могут понадобиться некоторые навыки автоэлектрика и необходимые инструменты. Даже если у вас мало познаний в автоэлектрике, всё равно читайте дальше — вы получите много полезной информации.

При устранении неисправностей всегда следует подключать автомобильное зарядное устройство. Низкое напряжение может вызвать другие несвязанные коды ошибок, которые могут затруднить поиск. В худшем случае, низкое напряжение также может привести к повреждению электроники автомобиля .

Это руководство может немного отличаться в зависимости от модели автомобиля. Предназначено главным образом для бензиновых двигателей, поскольку некоторые дизельные двигатели используют очень высокое давление топлива и могут потребоваться специальные инструменты для их проверки.

Подключите автомобильное зарядное устройство

Начните с подключения автомобильного зарядного устройства к автомобилю. Убедитесь, что оно заряжает аккумулятор должным образом. Мы бы рекомендовали зарядное устройство с током более 4 Ампер. Иначе, батарея может разряжаться при включении зажигания.

Подключите сканер OBD2

Подключите сканер OBD2. Считайте код P0190. Сотрите ошибку. Повторно включите зажигание и запустите двигатель (если это возможно). Проверьте, вернулась ли ошибка. Войдите в текущие (live) параметры и проверьте данные с датчика давления топлива. Если автомобиль не запускается, и вы видите давление топлива 0 бар — скорее всего, это неисправность с давлением топлива.

Найдите датчик давления топлива

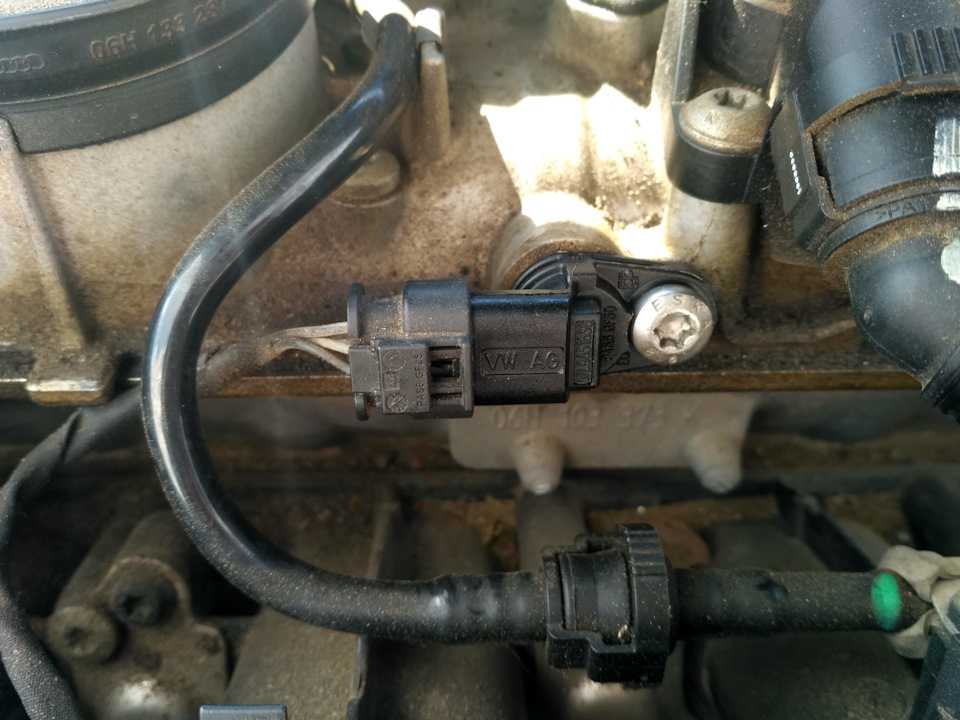

Расположение датчика давления топлива VW

Найдите датчик. Для этого вбейте в поиск запрос типа «Где находится датчик давления топлива VW POLO». После того, как вы его обнаружили, нужно проверить разъём на наличие коррозии или других повреждений. Проверьте проводку.

Теперь нужно измерить напряжение на штекере датчика с помощью цифрового мультиметра.

Датчики давления топлива сильно отличаются в зависимости от модели автомобиля. Нужно найти правильную электрическую схему. Обычно, есть один провод питания — 5 Вольт, один провод — земля и один сигнальный провод.

Можете проверить, есть ли 5 Вольт и земля от ЭБУ, когда зажигание включено. Если чего-то нет — проверьте провода.

Если вы найдете схему подключения датчика давления топлива, можно измерить сопротивление на контактах, чтобы определить, нет ли короткого замыкания или обрыва в цепи датчика.

Проверьте давление топлива (бензиновые двигатели)

Проверка давления топлива является наиболее важной задачей для устранения этой неисправности. Для проверки давления топлива вы должны взять ручной тестер давления топлива с переходниками, подходящими для вашей топливной рампы / топливного шланга

Для проверки понадобятся два человека. Один включает зажигание, другой — проверяет давление топлива. После включения зажигания топливный насос создает давление обычно в течение нескольких секунд (до 10 с). Заведите автомобиль и проверьте давление на холостом ходу.

Если у вас нет давления топлива

Если нет давления топлива, то вы должны проверить следующие детали:

• Топливный насос.
• Реле топливного насоса.
• Провода топливного насоса.
• Топливный фильтр.
• Регулятор давления топлива.
• Внутренняя утечка внутри топливного бака на топливном шланге.

Как проверить фазорегулятор

Существует один простой метод, как можно проверить, работает фазорегулятор в двигателе или нет. Для этого необходимы лишь два тонких провода длиной около полутора метров. Суть проверки заключается в следующем:

Снять штекер с разъема клапана подачи масла в фазорегулятор и подключить туда подготовленные проводки. Второй конец одного из проводов нужно подсоединить на одну из клемм аккумулятора (полярность в данном случае неважна). Второй конец второго провода оставить пока в подвешенном состоянии. Запустить двигатель на холодную и оставить работать на холостых оборотах

Важно, чтобы масло в движке было остывшим! Подключить конец второго провода ко второй клемме аккумулятора. Если двигатель после этого начинает «задыхаться», значит, фазорегулятор работает, в противном случае — нет!

Электромагнитный клапан фазорегулятора необходимо проверять по следующему алгоритму:

• Выбрав на тестере режим измерение сопротивления, замерьте его между выводами клапана. Если ориентироваться на данные руководства Меган 2, то при температуре воздуха +20°С оно должно находиться в пределах 6,7…7,7 Ом.
• Если сопротивление ниже — значит, имеет место замыкание, если больше — обрыв. В любом случае клапана не ремонтируют, а меняют на новые.

Измерение сопротивления можно выполнить и без демонтажа, однако нужно проверить и механическую составляющую клапана. Для этого понадобится:

• От источника питания 12 Вольт (АКБ авто) подайте напряжение дополнительными проводками на электрический разъем клапана.
• Если клапан исправен и чист, то при этом его поршень выдвинется вниз. Если напряжение убрать — шток должен вернуться в исходное положение.
• Далее нужно проверить зазор в крайних выдвинутых положениях. Он должен быть не более 0,8 мм (можно воспользоваться металлическим щупом для проверки зазоров клапанов). Если он меньше, то клапан нужно прочистить по описанному выше алгоритму.После выполнения чистки электрическую и механическую проверки следует, а затем принимать решение о замене. повторить.

Ошибка фазорегулятора

В случае, если на Рено Меган 2 в блоке управления сформировалась ошибка DF080 (цепь изменения характеристики распределительного вала, обрыв цепи), то нужно в первую очередь проверить клапан по приведенному выше алгоритму. Если он работает нормально, то в таком случае необходимо «прозвонить» по цепи провода от фишки клапана до электронного блока управления.

Чаще всего проблемы возникают в двух местах. Первое — в жгуте проводов, которые идут с самого двигателя на блок управления двигателем. Второе — в самом разъеме. Если проводка целая, то смотрите разъем. Со временем пины на них разжимаются. Чтобы их поджать нужно выполнить следующие действия:

• снять пластиковый держатель с разъема (сдернуть вверх);
• после этого появится доступ к внутренним контактам;
• аналогично нужно демонтировать заднюю часть корпуса держателя;
• после этого поочередно достать через заднюю часть один и второй сигнальный провод (действовать лучше по очереди, чтобы не перепутать распиновку);
• на освободившейся клемме необходимо при помощи какого-то острого предмета нужно поджать клеммы;
• собрать все в исходное положение.

Признаки неисправности и способ их устранения

Одним из признаков поломки считается некорректная работа двигателя при оборотах свыше 3000. Это верный признак того, что необходимо выполнить диагностику клапана. Еще один признак, – когда гудит клапан управления турбиной. Это может быть постоянно или при быстром ускорении автомобиля. Гул может означать, что снижена пропускная способность устройства и оно медленнее сбрасывает давление в турбине. Это обусловлено тем, что в отработанных газах, проходящих через заслонку, присутствуют остатки топлива и машинного масла. С учетом высокой температуры все это оседает на заслонке в виде копоти и нагара, снижая пропускную способность.

Решить данную проблему можно путем обычной чистки. Для этого придется демонтировать устройство, чтобы получить доступ к заслонке. Чистка клапана управления турбиной позволяет вернуть ему корректную работоспособность, и если других технических проблем с ним нет, гул исчезнет, а при 3000 оборотах двигатель будет работать стабильно. Существуют и другие признаки некорректной работы клапана управления турбиной:

на поверхности турбины появляются подтеки технической смазки;

автомобиль стал медленнее набирать разгон;

дребезжащий шум при запуске силового агрегата;

нарушена герметичность маслопроводов.

При появлении таких признаков необходимо выполнить диагностику данного устройства. Если проверка клапана управления турбиной для вас является задачей невыполнимой, обратитесь в любой автосервис компании Oiler, и мастера вам помогут. Автосервисы расположены в разных частях Киева, возле дорожных развязок, а потому имеют удобный подъезд.

Принцип действия фазорегулятора

Чтобы разобраться почему трещит фазорегулятор или клинит его клапан, имеет смысл разобраться в принципе действия всей системы. Это даст лучшее понимание поломок и дальнейших действий по их ремонту.

На различных оборотах двигатель работает не одинаково. Для холостых и низких оборотов характерны так называемые «узкие фазы», при которых скорость отвода выхлопных газов невелики. И наоборот, для больших оборотов характерны «широкие фазы», когда объем выпускаемых газов большой. Если на низких оборотах будут использоваться «широкие фазы», то отработанные газы будут смешиваться со вновь поступающими, что приведет к снижению мощности двигателя, и даже его остановке. А когда на высоких оборотах включаться «узкие фазы», то приведет к снижению мощности мотора и его динамике работы.

Существует несколько типов систем фазорегуляторов. VVT (Variable Valve Timing), разработана Volkswagen, CVVT — используется Kia и Hyindai, VVT-i — применяется Toyota и VTC — устанавливаются на движки Honda, VCP — фазорегуляторы Renault, Vanos / Double Vanos — система, используемая в BMW. Далее рассмотрим принцип действия фазорегулятора на примере автомобиля «Рено Меган 2» с 16-ти клапанным двигателем К4М, поскольку выход его из строя является «детской болезнью» этой машины и ее владельцы чаще всего сталкиваются с неработающим фазорегулятором.

Управление происходит через электромагнитный клапан, подача масла к которому регулируется электронными сигналами с дискретной частотой 0 или 250 Гц. Весь этот процесс контролируется электронным блоком управления на основании сигналов, поступающих от датчиков двигателя. Включение фазорегулятора происходит при возрастающей нагрузке на двигатель (значение оборотов от 1500 до 4300 оборотов в минуту) когда соблюдаются следующие условия:

• исправные датчики положения коленчатого (ДПКВ) и распределительного валов (ДПРВ);
• отсутствуют неисправности в системе впрыска топлива;
• наблюдается пороговое значение впрыска фаз;
• температура охлаждающей жидкости находится в пределах +10°…+120°С;
• повышенная температура масла двигателя.

Возвращение фазорегулятора в исходное положение происходит когда обороты снижаются при тех же условиях, но с тем отличием, что рассчитано нулевое смещение фаз. В этом случае запорный плунжер блокирует механизм. Таким образом, «виновниками» неисправности фазорегулятора могут быть не только он сам, но и электромагнитный клапан, датчики двигателя, неисправности в моторе, сбои в работе ЭБУ.

Как диагностировать и устранять ошибку P0011

Состояние моторного масла

Проверьте уровень и состояние масла в двигателе. Если уровень низкий — долейте масло до нужной отметки. Если масло грязное, замените его и масляный фильтр. Сделайте тестовую поездку, чтобы проверить, устранена ли проблема.

Самый простой дефект — это окисление проводов или разъёма клапана OCV. Нужно снять разъём, осмотреть, почистить.

Проверка клапана OCV

Электромагнитный клапан может заклинить, не работать или установлен неподходящий для вашего автомобиля. Чтобы проверить электрогидравлический распределитель впускного вала, его нужно снять. Обычно он крепится болтом на 10.

После снятия клапана нужно проверить как ходит шток, не клинит ли он. Для этого возьмите два провода, присоедините их к аккумулятору и короткими замыканиями подавайте на клапан напряжение. Не держите питание дольше 1-2 секунд — клапан может сгореть.

Если клапан работает нормально, он должен щёлкнуть, и вы даже сможете увидеть его движение. Если он не щелкает и не двигается, замените клапан OCV.

Мультиметром проверьте сопротивление соленоида клапана, оно должно быть в пределах 7 − 12 Ом.

Если вы покупали машину б/у, убедитесь по VIN, что клапан именно от вашей модели автомобиля. Либо узнайте у прошлых владельцев, не меняли ли они его.

Давление масла

Возможно у вас низкое давление масла. Возьмите манометр и измерьте давление масла. Посмотрите по инструкции какое давление должно быть у вас. Чтобы измерить давление возможно понадобится переходник, в дорогих наборах он есть или можете купить отдельно / заказать у токаря.

Если давление низкое, то либо загрязнен масляный канал, либо фильтр, который стоит в масляном канале, либо сам масляный насос неисправен.

Цепь ГРМ

Возможно растянулась цепь ГРМ. Для проверки цепи ГРМ существует два способа. Первый — с помощью осциллографа, который подключается к датчикам положения коленвала и распредвала. Для сравнения используют осциллограммы исправного двигателя.

И второй — путём визуального осмотра. Для этого снимают переднюю крышку двигателя и смотрят на шток натяжителя цепи. Если он выдвинулся близко к максимальному положению — цепь однозначно растянута и требует замены.

Определение неисправностей в ТНВД

Стоит помнить, что наиболее достоверные данные по состоянию топливного насоса можно получить только после проверки на специальном стенде в автомастерской. Естественно без специального оборудования такая диагностика в домашних условиях невозможно. Но все же есть возможность проверить некоторые элементы и исправность их работы.

Вода в плунжерах

Для этого потребуется снять ремень с газораспределительного механизма (ГРМ), и аккуратно прокрутить шкив. При вращении с переменными усилиями – воды нет. Если при вращении приходится прикладывать значительную силу или вовсе не получается прокрутить – значит есть влага.

Присутствие влаги в ТНВД чрезвычайно вредно как для него, так и для всего мотора. Это ведет к быстрому износу деталей и сокращению срока их службы, к тому же может вызвать появление коррозии и даже полный клин агрегата.

Давление в плунжерной паре

Можно проверить с помощью специального тестера – КИ-4802 или ТАД-01А. Если такового нет, тогда подойдет обычный манометр с большим диапазоном измерений.

Прибор вкручивается вместо топливной трубки или закрепляется в центральном отверстии головки ТНВД. Затем запускается двигатель, и снимаются показания. В нормальных условия значение должно быть близким к 300 кг/см 2 . Это условное значение и зависит от многих факторов, главное, чтобы при испытаниях цифра была максимально близка к указанной. В случае давления системы значительно ниже 300 кг – детали плунжерной пары сильно изношены, необходим ремонт или замена.

Проверка датчиков управления

На дизельных авто имеющих систему впрыска Common Rail управление ТНВД проходит при помощи электронного блока управления (ЭБУ). Наиболее частыми поломками в них является выход из строя датчиков либо проводки. Чаще об этом информирует специальный сигнал на приборной панели — Check Engine. В таком случае сканером ошибок нужно считать код и расшифровать его. Затем, исходя из полученных данных, определяться с ремонтом.

Чаще у датчика просто вышел срок службы либо случайным образом были повреждены их провода. Это ведет к тому, что на ЭБУ приходит некорректный сигнал и он начинает сбоить.

Утечка топлива

Если топливо течет именно из насоса высокого давления, тогда причина чаще в изношенных уплотнительных кольцах. Чтобы определить это, нужно на заведенном моторе покачать ось рычага насоса. Из под поврежденного уплотнителя потечет соляра.

Бывают случаи утечки топлива из места установки плунжерной пары. Тогда необходимо провести диагностику. Для этих целей насос следует снять с авто.

Герметичность клапана ТНВД проверяется в следующей последовательности:

1. отвернуть трубку высокого давления от дефектного сегмента;
2. рейку насоса перевести в позицию выключенной подачи;
3. ручным насосом создать давление в топливной системе.

При неисправном клапане из отверстия нажимного штуцера появится топливо. Если этого не случилось – клапан исправен.

На замерзание

Если появились признаки поломки топливного насоса в холодное время года, следует проверить его на замерзание. Если такое произошло, его нужно снять с автомобиля и занести в тепло. Когда он отогреется и подвижность деталей восстановится его необходимо разобрать, слить масло и тщательно промыть чистой соляркой. После этих процедур в картер заливается свежее масло и насос устанавливается обратно на авто.

При замерзании насоса в очень сильные морозы, рекомендуется воспользоваться также и размораживателем.

Типы топливных насосов

Для начала следует разобраться с видами ТНВД для дизельных автомобилей, так как у каждого из них свои типовые особенности и поломки. Однако у всех насосов, независимо от разновидностей, есть один главный узел, а именно плунжерные пары (поршни и цилиндры).

ТНВД разделены на типы по принципу работы впрыска:

• непосредственного действия с механическим приводом плунжера;
• аккумуляторного впрыска.

Кроме этого у насосов высокого давления существует разделение еще и на классы по устройству:

• Рядный – рабочие сегменты установлены в ряд, впрыск солярки идет по очереди во все цилиндры.
• Распределительный – топливо из одной секции подается на несколько цилиндров. Бывают как одноплунжерными, так и двухплунжерными.
• Многосекционный – более известен как V-образный либо гидравлический аккумулятор. Устанавливаются на двигателях с высокой мощностью, но с малыми оборотами.

На ТНВД непосредственного впрыска нагнетание и подача проходит одновременно, посредством механического привода плунжера. На аккумуляторных типах подача топлива идет по раздельным циклам – вначале нагнетается в аккумулятор насоса, а затем в форсунки. У современных моделей весь процесс управляется электроникой.

ТНВД устанавливаются и на бензиновых автомобилях. Применяются на двигателях с непосредственным впрыском. Насос необходим для подачи топлива в камеру цилиндра под высоким давлением, а уже в нем образуется горючая смесь, которую поджигает свеча зажигания.

Диагностика и решение проблем

Проведите осмотр видимых повреждений датчиков, проводки и разъемов. Затем начните диагностическую процедуру с помощью сканера. Чтобы определить, является ли ошибка P0109 единственной, если нет, возможно стоит разобраться сначала с другими кодами неисправности.

Если не обнаружено никаких проблем с поврежденными или корродированными разъемами, выполните тщательный осмотр всей связанной проводки. Отремонтируйте или замените поврежденную проводку по мере необходимости.

Проверьте на наличие засорения воздушный фильтр, повреждения каталитического нейтрализатора

Также стоит обратить внимание на повреждения или отсоединения воздухозаборника, смещение или разрыв вакуумных линий и препятствий во впускном тракте. При необходимости замените шланги, воздуховоды, фильтрующий элемент или вакуумные линии

Проверка датчика МАР

Если код остался, проверьте опорное напряжение на разъеме датчика МАР. Также проверьте заземление и непрерывность, особенно в сигнальном проводе между PCM и разъемом датчика MAP. При бесконечном сопротивлении, устраните разрыв в сигнальной цепи MAP.

Если целостность цепи в норме, проверьте датчик MAP, подав на него вакуум. Напряжение от датчика MAP должно постепенно уменьшаться с 5 вольт до 1 вольта или немного меньше. И возрастать обратно примерно до 5 вольт по мере того, как вакуум сбрасывается. Если напряжение сигнала не изменяется в соответствии со спецификацией производителя, замените датчик MAP.

Часто, показания датчиков MAP могут застрять на уровне 4,5 вольт, независимо от величины приложенного вакуума. Это означает короткое замыкание между сигнальным проводом и 5-вольтовым опорным проводом. При необходимости отремонтируйте проводку, чтобы устранить короткое замыкание.

В некоторых случаях PCM может быть неисправен или находится в процессе выхода из строя. Но это бывает чрезвычайно редко. Поэтому, перед его заменой, лучше еще раз все тщательно проверить.
