Регулировка клапанов 4d56 зазоры

Процедура регулировки теплового зазора клапанов

Для того, чтобы регулировка клапанов прошла успешно необходимо придерживаться нижеприведенной инструкции. Выполнение контроля тепловых зазоров возможно как на холодном, так и на горячем моторе. Главным отличием, в таком случае, будет различная толщина щупов. Для предотвращения травматизма все операции рекомендуется проводить на холодной силовой установке.

Снять впускной коллектор.
Демонтировать трубки топливной магистрали высокого давления.
Снять верхнюю крышку ремня привода газораспределительного механизма.
Открутить болт крепления задней крышки ремня ГРМ. Он располагается за шкивом.

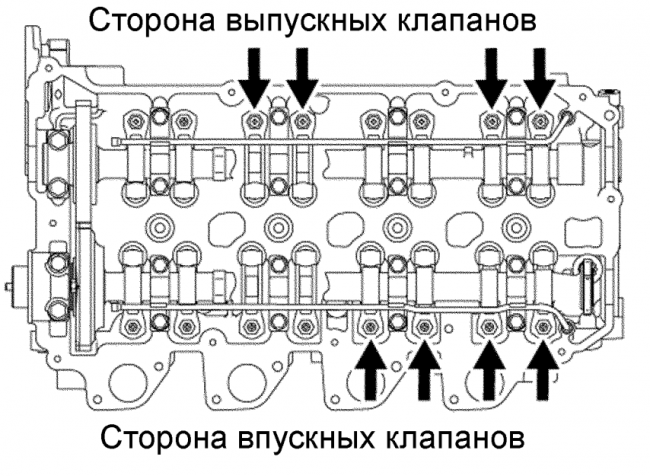

Снять клапанную крышку. Последовательность, с которой следует откручивать болты, отображена на рисунке ниже.

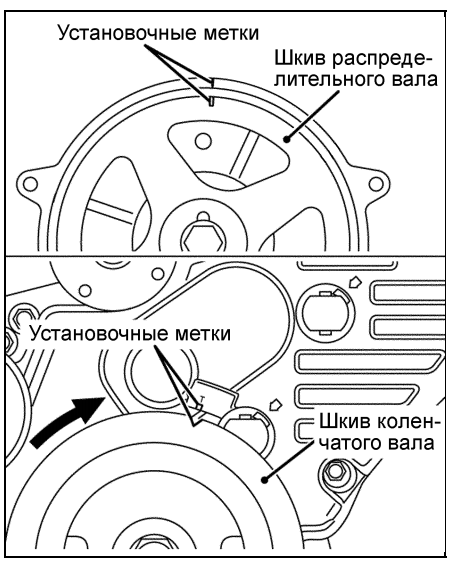

Совместить метку шкива распределительного вала с установочной меткой, расположенной на задней крышке ремня привода газораспределительного механизма. Поршень первого цилиндра должен быть установлен в положение ВМТ.

Тепловой зазор поршень цилиндр 4d56

Сообщение flamer » 07 авг 2017, 00:29

Сообщение Леонардо_Кировск » 07 авг 2017, 18:45

Сообщение Бушуй » 08 авг 2017, 11:06

Сообщение Леонардо_Кировск » 10 авг 2017, 19:00

Сообщение Reanimator37 » 11 авг 2017, 09:19

Вы уже сами ответили на свой вопрос. Поршни с буквой А имеют упрочняющую вставку под верхнее поршневое кольцо. Они предназначены для турбовых моторов. Компрессионные кольца для них имеют трапецеидальное сечение. Поршни без буквы вставки не имеют, они для атмосферников. Кольца для них прямоугольные.

Выложите фото Ваших поршней, сверху, снизу , сбоку и все станет понятно. Фото «тяжелого» автовельта тоже не помешает.

Сообщение Леонардо_Кировск » 13 авг 2017, 00:17

Сообщение Reanimator37 » 13 авг 2017, 21:14

Сообщение Pteradaktel » 13 авг 2017, 21:26

Сообщение Леонардо_Кировск » 13 авг 2017, 23:33

Сообщение Pteradaktel » 14 авг 2017, 07:53

Сообщение Леонардо_Кировск » 14 авг 2017, 20:08

Сообщение Pteradaktel » 14 авг 2017, 20:45

Сообщение Леонардо_Кировск » 14 авг 2017, 22:32

Сообщение Pteradaktel » 14 авг 2017, 22:44

Источник статьи: http://www.pajero4x4.ru/bbs/phpBB2/viewtopic.php?t=163764

Тюнинг двигателя 4D56

Чип-тюнинг

Такой старый мотор родом из 80-х не стоит трогать и пытаться увеличить мощность, хорошо что он вообще ездит. Но вас это скорей всего не остановит, поэтому езжайте в тюнинг контору, которая возьмется за чип-тюнинг 4D56 и залейте более злую прошивку. Версию на 115 л.с. можно раскачать до 140-145 л.с. и добавить около 70-80 Нм крутящего момента. Двигатель 4D56 на 136 л.с. чипуется в 170-175 л.с. при 3700 об/мин, а момент увеличивается до 350+ Нм при 1800-2400 об/мин. Топовая модель на 178 л.с. может дать до 210 л.с. при 4000 об/мин и момент 450+ Нм при 2100-2300 об/мин.

РЕЙТИНГ ДВИГАТЕЛЯ: 4-

Надежность, проблемы и ремонт двигателя 4D56 (D4BH, D4BF)

Выпуск мотора был начат в мае 1986 года и первым автомобилем с ним был Mitsubishi Pajero 1-го поколения. Этот двигатель пришел на смену 2.4-литровому 4D55. Блок цилиндров нового на то время 4D56 отлит из чугуна, имеет 4 цилиндра и рядную компоновку. Диаметр цилиндров 91.1 мм, внутри блока установлен кованый коленвал с ходом поршня 95 мм и 2 балансировочных вала. Длина шатунов 158 мм, компрессионная высота поршней 48.7 мм. В результате этого, мы получили 2.5 литра рабочего объема. Накрыли блок алюминиевой ГБЦ с вихревыми камерами сгорания, с одним распредвалом и с 2-мя клапанами на цилиндр. Диаметр впускных клапанов 40 мм, выпускных клапанов — 34 мм, а толщина ножки клапана 8 мм. Регулировка клапанов для 4D56 необходима каждые 15 тыс. км. На холодном двигателе зазоры следующие: впуск и выпуск 0.15 мм. Распредвал вращается посредством ремня ГРМ, служит он 90 тыс. км, затем ремень ГРМ нужно заменить. Если этого не сделать, возрастает риск его обрыва с последующим разрушением рокеров.

Двигатель 4D56 имеет корейские аналоги из модельной гаммы Hyundai. Первые модификации этого двигателя были атмосферные и имели 74 л.с. при 4200 об/мин, а крутящий момент 142 Нм при 2500 об/мин. Компания Hyundai ставила их на свои автомобили под названием D4BA и D4BX. Затем начался выпуск турбо версии дизеля 4D56, где в качестве нагнетателя использовался MHI TD04-09B. Это позволило увеличить мощность до 90 л.с. при 4200 об/мин, а крутящий момент до 197 Нм при 2000 об/мин. Аналог от Hyundai назывался D4BF и встречался на Hyundai Galloper и Grace. Для Mitsubishi Pajero 2 применяли турбину TD04-11G. После этого добавили интеркулер и увеличили мощность до 104 л.с. при 4300 об/мин, а крутящий момент достиг 240 Нм при 2000 об/мин. Второе имя этого двигателя — Hyundai D4BH. В 2001 году появилась модель с Common rail, с турбиной MHI TF035HL и с интеркулером. Здесь также использованы новые поршни и степень сжатия снизилась с 21 до 17. Это позволило довести мощность до 114 л.с. при 4000 об/мин, а крутящий момент до 247 Нм при 2000 об/мин. Такие модели получили обозначение DiD и они соответствуют требованиям экологического класса Евро-3. С 2005 года пошли версии с DOHC головкой по 4 клапана на цилиндр и впрыском топлива Common rail 2-го поколения. Диаметр впускных клапанов здесь 31.5 мм, выпускных 27.6 мм, а толщина ножки клапана 6 мм. Здесь также нужно регулировать клапаны через каждые 90 тыс. км. Зазоры клапанов для 4D56 DOHC на холодную такие: впускные клапаны 0.09 мм, выпускные 0.14 мм. Первая версия оснащалась турбиной IHI RHF4 и развивала мощность 136 л.с. при 4000 об/мин, а крутящий момент 324 Нм при 2000 об/мин. Вторая модификация получила турбину IHI RHF4 с изменяемой геометрией и поршни под степень сжатия 16.5. Мощность возросла до 178 л.с. при 4000 об/мин, а крутящий момент до 400 Нм при 2000 об/мин. (для АКПП — 350 Нм при 1800 об/мин). Выхлоп обоих моторов вписывается в нормы Евро-4 и Евро-5, в зависимости от года выпуска.

В 1996 году этот двигатель убрали с некоторых автомобилей и вместо него начали устанавливать 4M40. Производство 4D56 уже практически завершено, его ставят только на автомобили для отдельных стран. Преемник вышел в 2020 году — им стал двигатель 4N15. Корейские D4BH с 2001 года заменялись на 2.5 CRDi D4CB.

Проблемы и недостатки дизельных двигателей Митсубиси 4D56

1. Посторонние шумы. Одна из главных причин это умирающий шкив коленвала, который нужно заменить. 2. Течи масла. Обычно текут прокладка клапанной крышки, сальники балансирных валов, сальники коленвала, сальник распредвала, прокладка поддона, датчик масла. Проблемы с подтеканием масло это классика для Mitsubishi 4D56 и его Hyundai D4BH, D4BF и D4BA аналогов .3. Дымит двигатель. Для 4D56 чаще всего проблема в несгоревшем топливе (дым воняет соляркой), проблема обычно в распылителях форсунок, которые нужно заменить. 4. Трещины в ГБЦ. Если у вас бурлит антифриз в бачке, тогда скорей всего, вашей головке пришел конец. Нужно покупать новую, без трещин, остальные варианты работают хуже.

Тюнинг

Тюнинг этого мотора возможен как изменением настроек управляющей электроники, так и инженерным способом с помощью установки новой мощной турбины и замены ряда силовых элементов двигателя.

Так называемый чип-тюнинг, при котором производится настройка блока управления, позволяет получить порядка 20 лошадиных сил. Существуют также экстремальные варианты тюнинга, которые только изменением блока управления позволяют довести мощность этого силового агрегата до 140-150 лошадиных сил. Однако такое увеличение мощности отрицательно сказывается на ресурсе этого движка.
При необходимости, кардинальным способом увеличить показатели мощности до отметки в 150 и более лошадиных сил возможна установка новой турбины, обеспечивающей высокое давление. В данном случае одновременно потребуется заменить коленвал, установить новый масляный насос, поменять блок управления двигателем 4d56 и ряд других элементов навесного оборудования. Необходимо сказать, что такой инженерный тюнинг даже при условии его выполнения грамотным специалистом неизменно приведет к ухудшению надежности и снижению ресурса этого мотора.

Ремонтные размеры коленвала Д-240, 243, 245

Номинальные размеры шеек коленвала Д-245, 243, 240

Диаметр шейки вала, мм. коренной / шатунной 1Н — 75.25-0,083-0,101 / 68,25-0,077-0,096 2Н — 75.00-0,083-0,101 / 68,00-0,077-0,096

Номинальные размеры вкладышей подшипников коленвала МТЗ

Внутренний диаметр вкладыша, мм. коренной шейки / шатунной шейки БН1 — 75,25-0,033-0,010 / 68,25 +0,025-0,010; БН2 — 75.00-0,033-0,010 / 68,00 +0,025-0,010; Коленчатые валы, шатунные и коренные шейки которых изготовлены по размеру второго номинала, имеют на первой щеке дополнительное обозначение: 2К — коренные шейки второго номинала; 2Ш — шатунные шейки второго номинала; 2КШ — шатунные и коренные шейки второго номинала. Ремонтные размеры шеек коленвала Д-240, 243, 245 Диаметр шейки вала, мм. коренной / шатунной Д1 — 74,75-0,083-0101 / 67.75-0,077-0,096 Р1 — 74.50-0,083-0,101 / 67,50-0,077-0,096 Д2 — 74,25-0,083-0101 / 67.25-0,077-0,096 Р2 — 74.00-0,083-0,101 / 67,00-0,077-0,096 Д3 — 73,75-0,083-0101 / 66.75-0,077-0,096 Р3 — 73.50-0,083-0,101 / 66,50-0,077-0,096 Д4 — 73,25-0,083-0101 / 66.25-0,077-0,096 Р4 — 73.00-0,083-0,101 / 66,00-0,077-0,096 Момент затяжки болтов крепления коренных подшипников должен быть 200…220 Нм. При этом вал должен плавно, без заеданий, проворачиваться моментом не более 3 Нм. При проверке затяжки болтов крепления крышек коренных подшипников на доворачивание величина крутящего момента не должна превышать 240 Нм. При оценке состояния вкладышей осмотром следует иметь в виду, что поверхность антифрикционного слоя считается удовлетворительной, если на ней нет задиров, выкрашиваний антифрикционного материала и вкраплений инородных материалов. >

Список моделей авто, в которые устанавливался

Одним из автомобилей коммерческого сегмента, в который ставился D4BF, был Хёндай Портер. Автомобиль превосходно лавирует в мегаполисе, несмотря на большую собственную массу.

Другая машина, которая оснащается этим мотором — Галлопер. Это уже не грузовик, а многофункциональный джип. Поэтому D4BF нашёл здесь два решения: обычный атмосферник и турбоверсия. Разница в мощности между обоими моторами составляет 25-30 л. с. И самое удивительное — расход солярки в сущности не возрастает. К примеру, Галлопер расходует немногим больше компактного грузовика Портер.

Вот список всех Hyundai, в которые устанавливался D4BF:

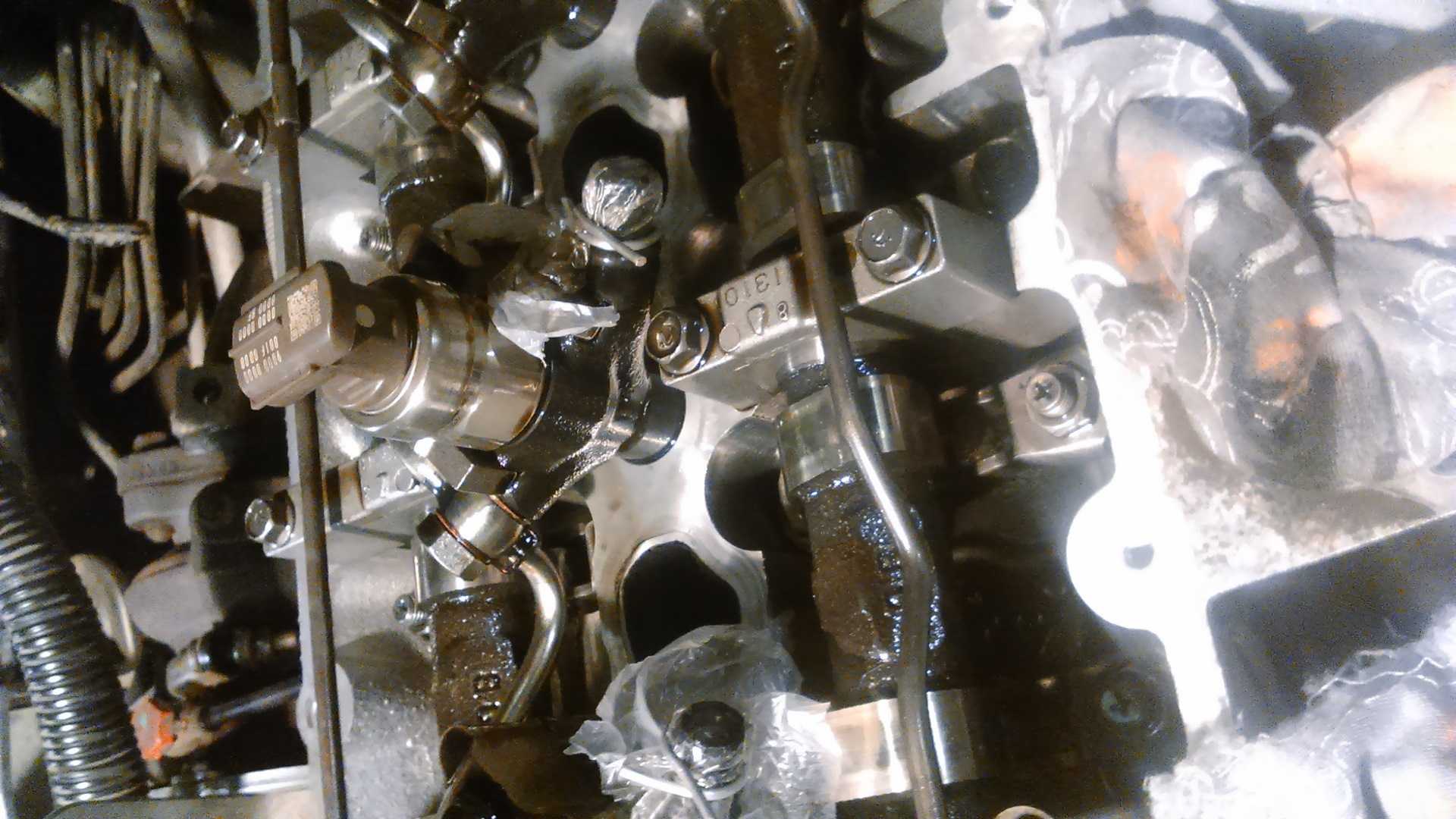

Mitsubishi Pajero › Logbook › Регулировка клапанов 4D56

Теперь я умею регулировать клапана! Дело было в следующем… Пришла от поставщика новая клапанная крышка — вся блескучая, симпотявая (разумеется, контрактная). Муж на радостях воткнул ее в машину и свалил на два дня с друзьями на рыбалку, предоставив нас с Пыжом самим себе.

О ужас! Что делать?! Как быть?!

В общем, пришлось ремонтироваться самостоятельно. Казалось бы, ну, что может быть проще, правда? Снять одну и поставить другую — с этим любая блондинка справится (если сообразит, как открыть капот, разумеется)… Сюрприз поджидал меня чуть дальше…

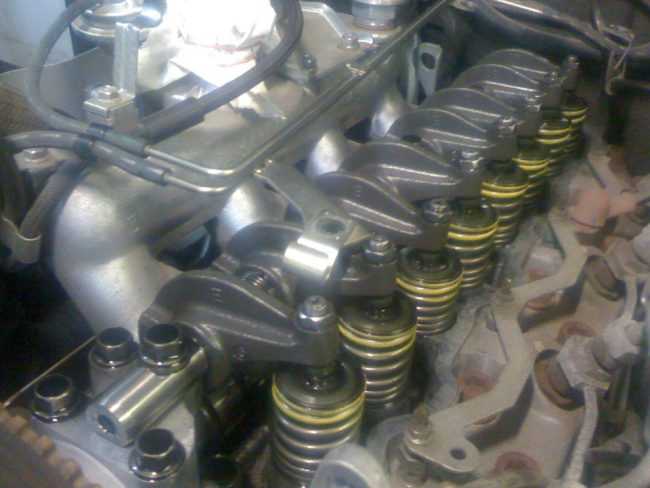

Скинув клапанную крышку и узрев вереницу коромысел, я праздного любопытства ради пошевелила пару коромысел… Я не механик и даже не претендую, но даже мне очевидно, что коромысла не должны болтаться вверх-вниз, как им вздумается с шагом в 5-6 мм. Закрыть глаза на это нельзя, да и машина на завтра нужна больше жизни… Итак, муж за городом, работник на выходном, я в апатии… Лезу в интернет в поисках подсказок.

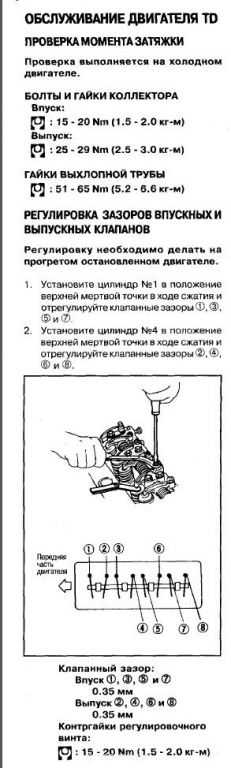

Инструкция именно в том виде, в каком она мне попалась: 1. купить новую прокладку клапанной крышки и герметик 2. найти плоские щупы (размер 0,15; 0,20; 0,25;) 3.повернуть коленвал по часовой стрелке и совместить метки на звездочке РАСПРЕДВАЛА с установочной меткой на передней крышке (выставить ГРМ по меткам) 4. снять клапанную крышку 5. отрегулировать зазор в клапанах (счет по порядку, плясать от ремня ГРМ) клапан №1, клапан №2, клапан №4 и клапан №5 6. регулируется — ослабляем контргайку регулировочного винта коромысла, крутим винт, меряем щупом, удерживаем, затягиваем 7. зазор по книге 0,15 8. регулируем выше указанным способом выше указанные клапана 9. проворачиваем КОЛЕНВАЛ на один оборот, т.е. 360 градусов, выставляем его (КОЛЕНВАЛ) по метке (на РАСПРЕДВАЛЕ метки совпадать уже НЕ БУДУТ) 10. регулируем выше указанным способом клапана №3, №6, №7, №8 11. ставим на место клапанну крышку с новой прокладкой

Прежде чем начать работу, давайте ознакомимся, что собой представляет данный механизм. Материалами для производства гбц могут быть: легированный чугун или алюминиевый сплав. Это крышка, которая закрывает цилиндры. Выполняет следующие функции:

Защитную. Она защищает блок цилиндров;В гбц предусмотрены полости для: втулок клапанов, опорных шайб клапанных пружин, для крепления впускного и выпускного коллекторов;В передней её части расположено отверстие для размещения натяжителя цепи и привода распредвала;Имеются резьбовые отверстия для свечей зажигания.

Затяжку болтов головки блока цилиндров нужно проводить для того, чтобы предотвратить образование мокроты на месте соединения рассматриваемых элементов. Происходит это, как правило, по причине утечки масла.

Гильзовка блока 4D56 под старые стандартные поршни

Сообщение xxxvx » 16 фев 2011, 22:37

Сообщение Ander » 16 фев 2011, 23:18

Сообщение Ander » 16 фев 2011, 23:34

Сообщение AB-Engine » 17 фев 2011, 01:36

Логично. Зазор должен быть немного больше — на пару соток, от рекомендованного. Причина не только в не вполне ясном профиле, а еще в насыщении юбки твердыми частицами (попробуйте пильнуть напильником юбку — жесть ).

Если при этом диаметр получается заметно меньше номинального, также велика опасность, что сборщик не проверит и/или не припилит замки колец, что приведет к кончине этого мотора в течение нескольких сотен км .

Мы бы не ставили такие поршни, а отправили бы их на свалку .

Сообщение xxxvx » 17 фев 2011, 03:58

Мы бы не ставили такие поршни, а отправили бы их на свалку .

и еще не знаю как у вас но тут в молдовё кроме корейских и китайских поршней не хрена нет а такие фирмы как мописам ,шакалметал ,колбеншмит ,гетцэ и т.д. не призводят поршневую группу японцы да и все перечисленые производители изготавливают продукцию в турции . а беря корейские или китайские поршня только при замере ахреневаешь какие там размеры и в плюсе и в минусе и задаешся вопросом поршня под турбо а железной вставки нет на поршне .

Источник статьи: http://www.ab-engine.ru/phpbb/viewtopic.php?t=4259

Описание

Японские мотористы компании Mitsubishi разрабатывали этот мотор в течение десяти лет. В итоге им удалось изготовить мощный дизельный двигатель, крутящего момента которого было достаточно для резвого ускорения и преодоления бездорожья на автомобилях Мицубиси Паджеро.

Рабочий объем этого силового агрегата составлял 2,5 литра, с которых в поздних версиях снималось 95 лошадиных сил. Сам двигатель выполнен по стандартной компоновке с головкой цилиндров из алюминия и блоком из чугуна. Использование таких металлических сплавов позволило одновременно обеспечить необходимую температурную устойчивость двигателя и уменьшить его массу.

Особенностью данного силового агрегата является использование коленчатого вала из стали, который опирается сразу на 5 подшипников. Гильзы сухого типа запрессованы в блок цилиндров и при выполнении капитального ремонта не снимаются и не демонтируются. При этом поршни изготовлены из облегченного алюминиевого сплава, но при этом они отличаются великолепной долговечностью и надежностью.

Для повышения мощностных характеристик и улучшения экологичности были использованы камеры сгорания со специальной вихревой формой. Тем самым обеспечивается полное сгорание топлива, что повышало КПД двигателя, одновременно уменьшая его выбросы в атмосферу отравляющих веществ. Этот двигатель показывал отличную динамику и обеспечивал тяжелому внедорожнику Мицубиси Паджеро резвое ускорение.

В 1991 году этот силовой агрегат претерпел небольшие изменения, получил специальную систему ускоренного обогрева автомобиля перед пуском и ряд других изменений. Подобные системы позволили решить проблему с эксплуатацией двигателя в зимнее время года. Теперь автовладельцы были полностью избавлены от возможного замерзания топлива при отрицательных температурах.

Также в данной модификации силовой агрегат получил турбонаддув с воздушно-водным охлаждением. Наличие турбонаддува позволило улучшить мощностные характеристики двигателей, мотор получил сглаженную кривую мощности и обеспечивал уверенную тягу уже с низких оборотов. При этом сама модификация турбины получилась достаточно успешной и надежной. Выход ее из строя отмечался лишь при неправильной эксплуатации и отсутствии качественных сервисных работ.

Необходимо отметить великолепную неприхотливость в обслуживании этого силового агрегата. Сервисные работы по замене масла автовладелец может проводить каждые 15 000 километров.

Используемый топливный насос высокого давления отличался долговечностью, поэтому его замена производилась не чаще чем раз в 300 000 километров. Сама конструкция этого силового агрегата получилась достаточно надежной, поэтому неудивительно, что внедорожники Pajero с этим мотором пользовались отличной популярностью у покупателей.

Схема затяжки болтов ГБЦ

Затяжка болтов гбц проход в два этапа.

Первый этап: 1-10 закрепляется моментом 3,5 — 4,1 кгс*м;
Следующий этап предполагает использование этих же штифтов, но затяжка моментом 10,5 — 11,5 кгс*м;
Моментом 3,5 — 4,0 кгс*м. затягивается последний (одиннадцатый) шуруп;
Далее я опишу схемы закрепления штифтов ВАЗ 2108 — 09, Samara и 16-ти клапанных двигателей ВАЗ.

В первом случае порядок работ аналогичен классическому, однако проходит в четыре этапа:

Шурупы затягиваются моментом 2,0 кгс*м.Они же закрепляются моментом 7,5 — 8,5 кгс*м.Доворачиваются на 900.Ещё доворачиваются на 900.

Во втором ход работ осуществляется в три этапа:

момент затягивания — 2,0 кгс*м.;далее довернуть шурупы на 900;приём — ещё раз довернуть шурупы на 900.

Общие правила затяжки

Начало процесса должно происходить с изучения руководства по эксплуатации и ремонту машины.

Для работы нужно ознакомиться с:

алгоритмом затягивания болтов данного устройства;нужным временем силы для затяжки болта крепления головки блоков цилиндра;рекомендуемыми для закрепления штифтами.

Общие правила затяжки существуют при наличии различных параметров и применяются в работе со всеми видами движков:

Что касается контроля момента затяжения шурупов рассматриваемого механизма, то здесь нужно использовать специальный динамометрический ключ.Простой гаечный ключ не используют в данном случае.Необходимо время равное времени начала движения винта применить к затягиваемому винту.Следует помнить, что перед процессом нужно внимательно проверить резьбу штифтов.Не применяйте пружинный винт вторично — это приведёт к утечке масла через прокладку рассматриваемого элемента.Болты типа TTY не следует применять для дотяжки или подтяжки головки блока цилиндра, поскольку данный вид болтов применяется для алюминиевых головок блока цилиндров

Всю информацию по шурупам TTY можно найти в инструкции изготовителя машины.Следует принимать во внимание также и цифры времени затягивания прокладки и времени затяжения двигателя, и при этом, не допускать расхождения в них. Подробная информация помещена в спецификации прокладки для головки прибора.При работе с шурупами крепления головки блоков цилиндра с тупиковым отверстием, необходимо следить за заливкой масла

Наливать его нужно аккуратно, дабы не перелить, поскольку это приведёт к тому, что винт не дойдёт до конца.При работе со штифтами со сквозным отверстием перед вкручиванием резьбу необходимо смазать пластичным герметиком.Болты крепления головки должны находиться в идеальном состоянии. Старые, перерезанные штифты или штифты, уже однажды используемые ни в коем случае не подходят.

А всем тем, кто решил всё же сделать дотяжение винтов гбц, хочу дать пару советов.

дотяжение в двигателе с чугунной гбц производить нужно только на горячий двигатель;а вот в холодном состоянии протяжка производится в движке, в котором применяет алюминиевая головка данного устройства.

Вот я и познакомил вас с правилами и техниками затягивания штифтов этого механизма. Надеюсь, эта информация пошла на пользу вам и вашему автомобилю! И пусть затягивание шурупов гбц пройдёт успешно с применением минимума усилий!
