Условные обозначения элементов санитарно-технических систем гост 21.205-2016

Обозначения сантехнических элементов на схемах

На основании ГОСТ 21.205-93 «Условные обозначения элементов санитарно-технических систем», мы составили удобные таблицы для того, чтобы у простых пользователей нашей документации было ясное понимание, как на схемах и чертежах обозначаются сантехнические элементы.Обращаем ваше внимание на то, что таблица составлена на основе открытых источников и со временем стандарты могут меняться, поэтому вы должны руководствоваться официальной документацией ГОСТа и Министерства строительства и жилищно-коммунального хозяйства Российской Федерации

Графические обозначения элементов общего применения

Наименование Обозначение
1 Фильтр
2 Подогреватель
3 Охладитель
4 Охладитель и подогреватель (терморегулятор)
5 Теплоутилизатор
6 Осушитель воздуха
7 Увлажнитель воздуха
8 Конденсатоотводчик (конденсационный горшок)
9 Отборное устройство* для установки контрольно-измерительного прибора
* Обозначение показано на трубопроводе.

Графические обозначения элементов систем внутренних водопровода и канализации

Наименование Условное обозначение
на видах сверхуи на планах на видах спереди или сбоку, на разрезах и схемах
1 Раковина
2 Мойка
3 Умывальник
4 Умывальник групповой*
5 Умывальник групповой круглый
6 Ванна
7 Ванна ножная
8 Поддон душевой
9 Бидэ
10 Унитаз
11 Чаша напольная
12 Писсуар настенный
13 Писсуар напольный
14 Слив больничный
15 Трап
16 Воронка спускная
17 Воронка внутреннего водостока
18 Сетка душевая
19 Фонтанчик питьевой
20 Автомат газированной воды
* Количество знаков «+» в обозначении должно соответствовать действительному количеству кранов.

Графические обозначения элементов систем отопления, вентиляции и кондиционирования

Наименование Условное обозначение
на видах сверхуи на планах на видах спереди или сбоку, на разрезах и схемах
1 Труба отопительная гладкая, регистр из гладких труб*
2 Труба отопительная ребристая, регистр из ребристых труб, конвектор отопительный*
3 Радиатор отопительный
4 Прибор отопительный потолочный для лучистого отопления
5 Агрегат воздушно-отопительный**
6 Воздуховод
7 Воздуховод (при упрощенном графическом изображении двумя линиями):
а) круглого сечения***
б) прямоугольного сечения
8 Отверстие (решетка) для забора воздуха**
9 Отверстие (решетка) для выпуска воздуха**
10 Воздухораспределитель**
11 Местная вытяжка** (отсос, укрытие)
12 Дефлектор**
13 Зонт**
14 Заслонка (клапан) вентиляционная**
15 Шибер**
16 Клапан обратный вентиляционный**
17 Клапан огнезадерживающий вентиляционный**
18 Лючок для замеров параметров воздуха и/или чистки воздуховодов**
19 Узел прохода вентиляционной шахты**
20 Камера вентиляционная приточная (кондиционер)**
21 Глушитель шума**
22 Грязевик
23 Канал подпольный
* В обозначении на видах, разрезах и схемах указывают графически действительное количество труб.** Условное графическое обозначение применяют только на схемах.*** Для воздуховодов круглого сечения диаметром до 500 мм включительно допускается на чертежах систем осевую линию не указывать.Примечания 1 Указанное в пункте 4 обозначение прибора допускается изображать упрощенно.2 Указанные в пунктах 5, 8 — 21 элементы систем на видах сверху, планах, видах спереди или сбоку и на разрезах изображают упрощенно.3 Указанные в пунктах 14-18 обозначения приведены на воздуховоде системы.

Графические обозначения баков, насосов, вентиляторов

Наименование Обозначение
1 Бак:
а) открытый под атмосферным давлением
б) закрытый с давлением выше атмосферного
в) закрытый с давлением ниже атмосферного
2 Форсунка
3 Насос ручной
4 Насос центробежный
5 Насос струйный (эжектор, инжектор, элеватор)
6 Вентилятор:
а) радиальный
б) осевой

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 2.782-96 Единая система конструкторской документации. Обозначения условные графические. Машины гидравлические и пневматические

ГОСТ 21.206-2012 Система проектной документации для строительства. Условные обозначения трубопроводов

ГОСТ 21.208-2013 Система проектной документации для строительства Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячным информационным указателям, опубликованным в текущем году Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку

Условные обозначения элементов трубопроводов

Водопроводы горячей и холодной воды, водостоки, канализационные системы, сети газоснабжения, системы вентиляции и кондиционирования воздуха, а также отопления относятся к санитарно-техническим системам и инженерному оборудованию жилых, производственных и общественных зданий.

Для того, чтобы оборудовать здания различного назначения инженерными и санитарно-техническими системами, разрабатывается и составляется комплект рабочих чертежей. В него входят:

• Планы и разрезы установок

• Планы, разрезы и аксонометрические схемы систем

• Общие данные систем водоснабжения, отопления, канализации, вентиляции и кондиционирования воздуха

Основными компонентами инженерных и санитарно-технических систем являются:

• Трубопроводы (стояки, горизонтальные магистрали и подводки к приборам)

• Трубопроводная арматура (вентили, краны, задвижки, клапаны и т.п.)

• Разнообразное оборудование (насосы, фильтры, кондиционеры, водонагреватели и т.п.)

Основой для составления чертежей инженерных и санитарно-технических систем зданий и сооружений является та информация, которая содержится в архитектурно-строительных чертежах, на имеющихся на них разрезах и планах. Она содержит графические изображения и схемы расположения трубопроводов и трубопроводной арматуры, а также развертки, профили и разрезы стен, на которых изображены как сами элементы инженерных и санитарно-технических систем, так и связи, которые должны быть между ними. Для более наглядного и понятного изображения самых сложных узлов некоторые фрагменты разрезов и планов выполняются в более крупном масштабе.

На аксонометрических схемах, выполненных во фронтальной изометрии, изображают наиболее сложные по своей конструкции и самые разветвленные сети водопроводных, отопительных систем и систем газоснабжения. При этом для отдельных участков трубопроводов указывают значения таких величин, как диаметр, направление и длина уклона, а также длина участка. К рабочим чертежам прилагаются спецификации оборудования и материалов.

Согласно принятым стандартам, для изображения различных элементов санитарно-технических систем на схемах и чертежах используются условные графические обозначения. В специальных таблицах приводятся те обозначения, которые должны применяться для изображения, как самих трубопроводов, так и используемой в них арматуры на аксонометрических схемах, развертках, разрезах и планах инженерных и санитарно-технических систем зданий.

Согласно ГОСТ 21.601 – 79 для вычерчивания условных графических элементов трубопроводных систем используют сплошную основную линию, а те части, которые являются невидимыми (в каналах, подземные) – штриховую линию такой же толщины. Для изображения технологического оборудования и строительных конструкций применяют тонкую сплошную линию.

Если необходимо вычертить размеры условных знаков трубопроводной арматуры (задвижек, вентилей и т.п.), то их размеры принимаются равными 3-3,5 диаметра трубы. Элементы сетей и санитарно-технических систем снабжаются специальными марками (буквенно-цифровыми обозначениями).

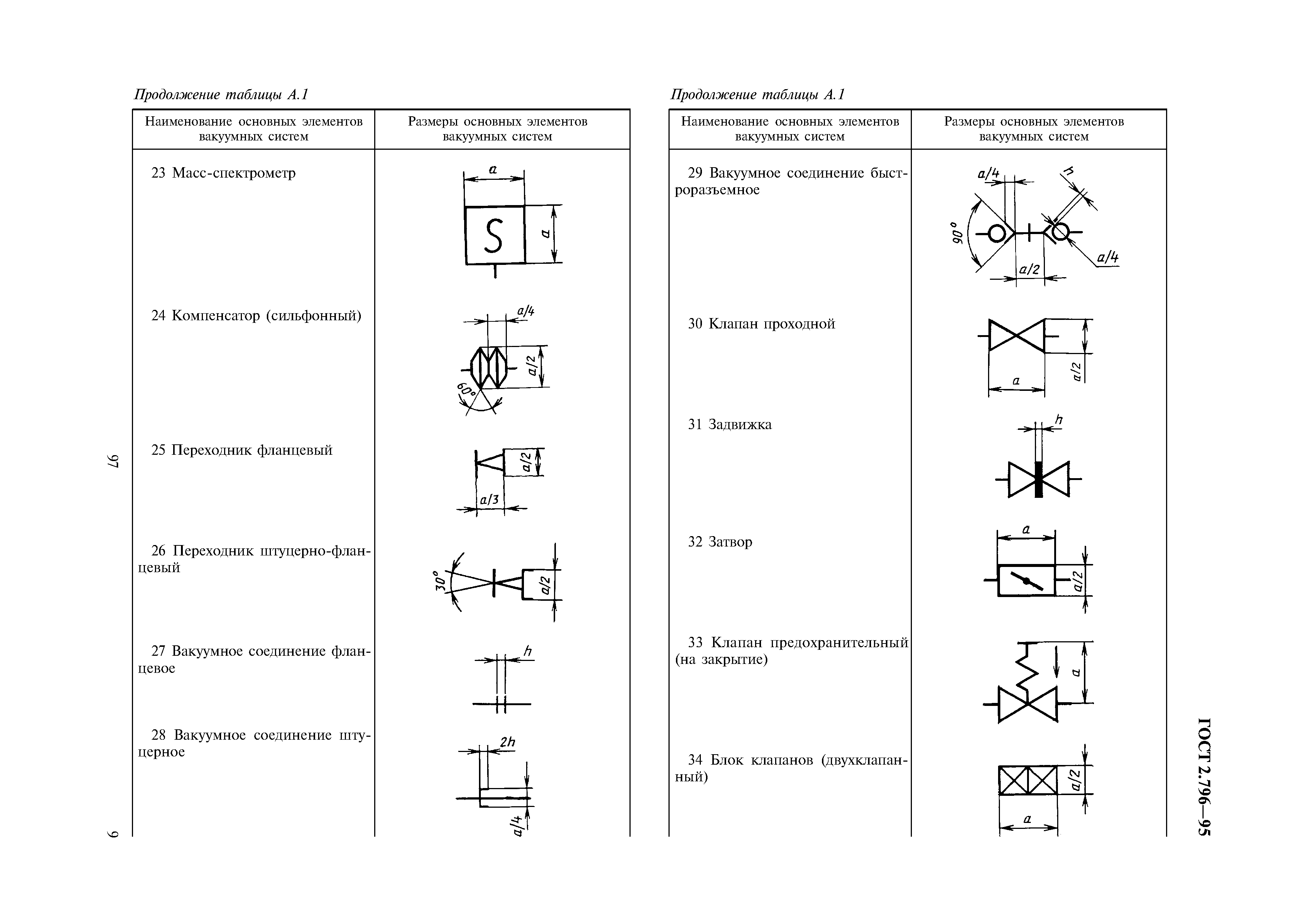

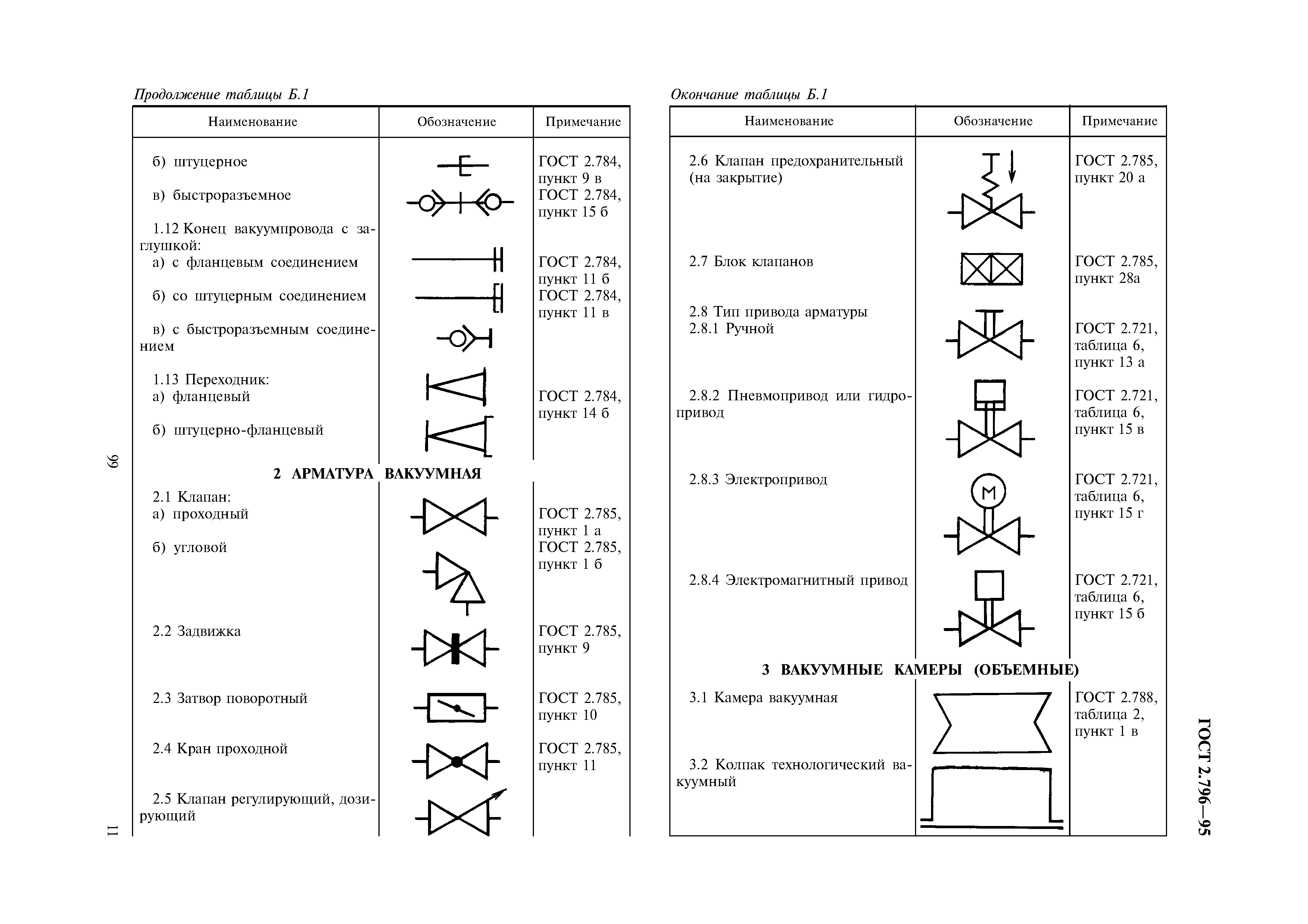

В таблице расположенной ниже приведены условные графические элементы трубопроводов ГОСТ 2.784 – 96 .

Классификация условных обозначений

Рабочий чертёж вентиляции включает буквенные/графические сокращения для основных элементов

Неважно, проектируется система проветривания для небольшой квартиры или огромного производственного помещения, везде используется одинаковая система знаков

Буквенные

Буквенные сокращения названий элементов прописаны в ГОСТ 21.602-2003:

  • П – приточная вентсистема с искусственным побуждением.
  • В – вытяжная с механической тягой.
  • У – завеса воздушная.
  • А – устройства отопления
  • ПЕ – приточка с естественным побуждением.
  • ВЕ – вытяжная вентсистема с естественной тягой.
  • ЛП – люки для замера основных характеристик воздушной массы.
  • ЛВ – технологические отверстия для чистки внутренней поверхности воздуховода.
  • Буквенное и числовое обозначение воздуховодов представлено в ГОСТ 21.205.
  • Отметки высот на аксонометрических схемах систем воздухообмена обозначаются цифрами, вписанными в прямоугольник.
  • Размер сечения воздуховода указывается в миллиметрах.
  • Уклон вентиляционных шахт, если такой предусмотрен проектом, обозначается знаком «Ð». Угол указывает направление уклона, а цифра после знака – его числовое значение.

Графические

Основной объём информации подаётся в графическом виде, это позволяет быстро, общедоступно и безошибочно описать вентсистему.

  • Вентиляторы, расположенные на крыше, обозначаются с помощью упрощённой штрихпунктирной линии. Если на кровле установлены сложные вентиляционные или охладительные установки, то рисуется отдельный план.
  • Если воздуховоды проложены многоярусно, то в пределах одного плана разрешается их условное обозначение один под другим.
  • Вся дополнительная информация: расчётная температура, кратность воздухообмена, наружные микроклиматические параметры указываются в таблице. Она может располагаться на общем чертеже или отдельной вкладке.

Таб. 1 Воздуховоды

Таблица содержит условные обозначения на планах, разрезах и схемах прямоугольных и круглых воздуховодов.

Таб. 2 Шахтовые воздуховоды

Таблица показывает обозначения воздуховодов, проходящих через шахты.

Таб. 3 Фитинги прямоугольного сечения

Элементы соединения различных системы вентилирования. Согласно требованиям, прописанным в нормативной документации, рекомендуется использовать для монтажных проектов.

Таб. 4 Фитинги круглого сечения

То же самое, что и в таблице 3, но с элементами круглого сечения.

Таб. 5 Вытяжные и приточные устройства

Решётки и воздухораспределительные устройства для общеобменной/локальной вентсистемы.

Таб. 6 Элементы систем вентиляции

Указаны прямой и обратный клапан, дроссель клапана, дверки для обслуживания калорифера, замены фильтров, клапан аварийный огнезадерживающий и ряд других элементов.

У каждого графического элемента есть свой код, он написан в крайнем левом столбце. Первые две цифры – номер таблицы, вторые две – порядковый номер по списку.

Маркировка и условные обозначения трубопроводной арматуры

01 Августа 2018

Трубопроводная сеть АЭС является важной частью всей станции, к её надёжности предъявляются самые высокие требования. На территории России используется обозначение и маркировка трубопроводной арматуры по системе ЦКБА (Центральное конструкторское бюро арматуростроения)

В соответствии с этой системой обозначение арматуры строится из цифрового и буквенного кода основных данных. Всего в маркировке используется 6 элементов

На территории России используется обозначение и маркировка трубопроводной арматуры по системе ЦКБА (Центральное конструкторское бюро арматуростроения). В соответствии с этой системой обозначение арматуры строится из цифрового и буквенного кода основных данных. Всего в маркировке используется 6 элементов.

Тип арматуры

– цифровое обозначение

  • 10 – кран пробно-спускной
  • 11 – кран для трубопровода
  • 12 – запорное устройство
  • 13,14,15 – вентиль
  • 16 – клапан обратный подъемный и приемный с сеткой
  • 17 – клапан предохранительный
  • 19 – обратный поворотный
  • 21 – регулятор давления «после себя»
  • 22 – клапан запорный
  • 25 – клапан регулирующий
  • 27 – клапан смесительный
  • 30,31 – задвижка
  • 32 – затвор
  • 45 – конденсатоотводчик

Материал корпуса

– буквенное обозначение

  • с – сталь углеродистая
  • лс – легированная сталь
  • нж – нержавеющая, коррозионно-стойкая
  • ч – чугун серый
  • кч – ковкий чугун
  • вч – высокопрочный чугун
  • б – латунь или бронза
  • а – алюминий
  • мл – монель-металл
  • п – пластмасса
  • вп – винипласт
  • тн – титан
  • к – керамика, фарфор
  • ск – стекло Тип привода – цифровое обозначение (одна цифра)
  • 3 – механический с червячной передачей
  • 4 – механический с цилиндрической передачей
  • 5 – механический с конической передачей
  • 6 – пневматический
  • 7 – гидравлический
  • 8 – электромагнитный
  • 9 – электрический

Материал уплотнительных колец

– буквенное обозначение

  • бр – бронза и латунь
  • бт – баббит
  • ст – стеллит
  • ср – сормайт
  • мн – монель-металл
  • к – кожа
  • нж – нержавеющая сталь (коррозионно-стойкая)
  • нт – нитрованная (азотированная) сталь
  • р – резина
  • п – пластмасса (кроме винипласта)
  • вп – винипласт
  • фт – фторпласт
  • э – эбонит
  • бк – без кольца (седло выполнено прямо на корпусе)

– буквенное обозначение

  • гм – гуммирование
  • эм – эмалирование
  • п – футерование пластмассой

Пример расшифровки:

Задвижка 30с41нж – стальная задвижка с механическим приводом с цилиндрической передачей и нержавеющими уплотнительными кольцами

Задвижка 30ч6бр – чугунная задвижка с пневматическим приводом и уплотнительными кольцами из бронзы и латуни

О рабочих чертежах и их оформлении

Смешанная последовательная схема отопления.

Основной комплект рабочих чертежей предназначен для производства строительно-монтажных работ (комплект ТС). В состав комплекта входят планы и схемы сетей, их поперечные разрезы и профили. Для П-образных компенсаторов создают собственные планы, разрезы и схемы.

Все комплекты обязательно сопровождают спецификацией оборудования и ведомостью количества необходимых материалов. Для нестандартных конструкций предназначены комплекты эскизных чертежей, называемые чертежами общего вида. Каждый вид чертежей имеет строго регламентированные масштабы.

К отдельным элементам сетей относятся узлы трубопроводов, такие как ответвления, задвижки, сальниковые и волнистые компенсаторы, устройства дренажные, пересечения и спуски труб. Спускам и поворотам трасс присваивают условные обозначения с последующим номером.

К элементам сетей также относятся оборудование и элементы трубопровода, которые имеют условные обозначения в соответствии с определенными стандартами. Началом систем отопления считают источник тепла, и от него начинают нумерацию элементов. Начальная граница проектирования систем отопления также может быть началом отсчета. Условные обозначения магистральных тепловых сетей обычно имеют сквозную нумерацию.

Элементы сетей стандартизованы по наименованиям:

Горизонтальная параллельная схема отопления.

  1. Узел трубопровода – УТ.
  2. Опора, отдельно стоящая от узла (неподвижная, указывают при необходимости) – Н
  3. Компенсатор П-образный – К.
  4. Угол поворота – УП.
  5. Стояк – Ст.
  6. Главный стояк – Гст.
  7. Горизонтальная ветвь – ГВ.
  8. Температура – Т.
  9. Давление – Р.
  10. Перепад давлений – D.

Обозначение систем с принудительным (механическим) побуждением:

  1. Приточные – П.
  2. Вытяжные – В.
  3. Завесы воздушные – У
  4. Отопительные агрегаты – А

Обозначение систем естественных:

  1. Приточные – ПБ.
  2. Вытяжные – ВБ.

Функциональные признаки прибора отопления:

  1. Показание прибора – I.
  2. Автоматическое регулирование – С.
  3. Состояние прибора (Вкл, Выкл, Блокировка) – S.

СТО НП АВОК 1.05-2006

Статус: Действует
Полное название документа: Условные графические обозначения в проектах отопления, вентиляции, кондиционирования воздуха и теплохолодоснабжения
Область применения: Настоящий стандарт устанавливает графические обозначения трубопроводов, воздуховодов, элементов и оборудования для проектирования систем отопления, вентиляции, кондиционирования воздуха, теплохолодоснабжения зданий и сооружений различного назначения.
Графические обозначения следует использовать на чертежах планов и разрезов, а также в аксонометрических и принципиальных схемах.
В стандарте приведены графические изображения приводов и элементов автоматизации и контроля необходимых для проектирования средств управления.
Размеры условных графических обозначений на чертежах и схемах принимают без соблюдения масштаба, но с сохранением конфигурации.
Графические символы в стандарте предназначены для ручного и автоматизированного проектирования.
Дата введения в действие: 01.04.2006
Дата актуализации текста и описания: 01.10.2008
Дата добавления: 01.02.2009
Тип документа: СТО НП АВОК
Краткое содержание документа: Введение1 Область применения2 Нормативные ссылки3 Общие положенияПриложение 1 Условные обозначения систем вентиляцииТаблица 1.1 — ВоздуховодыТаблица 1.2 — Воздуховоды в шахтеТаблица 1.3 — Прямоугольные фитингиТаблица 1.4 — Круглые фитингиТаблица 1.5 — Вытяжные и приточные устройстваТаблица 1.6 — Элементы систем вентиляцииПриложение 2 Условные обозначения трубопроводовТаблица 2.1 — Общие обозначенияТаблица 2.2 — ВодопроводыТаблица 2.3 — ТеплопроводыТаблица 2.4 — ХладопроводыТаблица 2.5 — Трубные узлыТаблица 2.6 — Соединения трубТаблица 2.7 — Элементы трубопроводовТаблица 2.8 — АрматураТаблица 2.9 — АрматураПриложение 3 Условные обозначения оборудованияТаблица 3.1 — Отопительные приборы и агрегатыТаблица 3.2 — Кондиционеры-доводчикиТаблица 3.3 — Кондиционеры, приточные установкиТаблица 3.4 — ВентиляторыТаблица 3.5 — Холодильная техникаТаблица 3.6 — НасосыТаблица 3.7 — Теплообменники и бакиПриложение 4 Условные обозначения оборудования для очистки вентиляционных выбросовТаблица 4.1 — Сухие пылеуловителиТаблица 4.2 — Мокрые пылеуловителиТаблица 4.3 — Фильтры для очистки выбросов от аэрозолей и газообразных загрязненийПриложение 5 Условные обозначения элементов автоматизации и приводовТаблица 5.1 — Датчики и показывающие приборыТаблица 5.2 — Приводы
Ключевые слова: отопление, вентиляция, оборудование, , , трубопровод, кондиционирование, воздуха, графическое, обозначение, теплохолодоснабжение
Комментарии к документу: Вводится впервые.
Документ опубликован: ООО ИИП «АВОК-ПРЕСС» № 2006
Документ утвержден: НП «АВОК» (Дата регистрации: 14.03.2006)
Документ разработан: НП «АВОК» (Адрес: 107031, Москва, ул. Рождественка, д. 11, МАрхИ)

Таблица 1.5 — Вытяжные и приточные устройства

Обозначение

Код
обозначения

На
планах и разрезах

Отверстие
(решетка) для выпуска воздуха

1.5.01

Отверстие
(решетка) для забора воздуха

1.5.02

Воздухораспределитель
приточный четырехсторонний

1.5.03

Воздухораспределитель
приточный трехсторонний

1.5.04

Воздухораспределитель
приточный двухсторонний

1.5.05

Воздухораспределитель
приточный односторонний

1.5.06

Воздухораспределитель
приточный круглый

1.5.07

Воздухораспределитель
вытяжной четырехсторонний

1.5.08

Воздухораспределитель
вытяжной трехсторонний

1.5.09

Воздухораспределитель
вытяжной двухсторонний

1.5.10

Воздухораспределитель
вытяжной односторонний

1.5.11

Воздухораспределитель
вытяжной круглый

1.5.12

Воздухораспределитель
горизонтальный односторонний

1.5.13

Воздухораспределитель
многосторонний

1.5.14

Воздухораспределитель
с наклонными струями

1.5.15

Сопло
воздухораспределительное

1.5.16

Воздухораспределитель
многодиффузорный

1.5.17

Воздухораспределитель
вертикальный перфорированный

1.5.18

Воздухораспределитель
потолочный перфорированный

1.5.19

Решетка
настенная

1.5.20

Решетка
переточная в стене

1.5.21

Решетка
линейная приточная

1.5.22

Решетка
линейная вытяжная

1.5.23

Решетка
жалюзийная наружная (воздухозаборная или вытяжная)

1.5.24

Решетка
инерционная

1.5.25

Местный
отсос

1.5.26

Обозначение наземных и подземных элементов

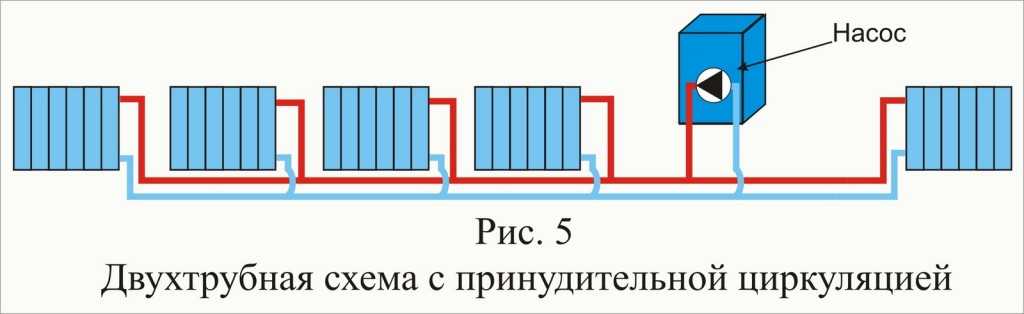

Двухтрубная схема с принудительной циркуляцией.

Нельзя допустить, чтобы подземный канал, в котором проложена теплосеть, заполнился паводковыми или грунтовыми водами. Для этого ниже основного трубопровода (на расстоянии не более 400 мм) укладывают асбоцементные трубы диаметром 150 мм. Иногда такие трубы укладывают по обе стороны от основной трубы и на одном уровне с ней. В трубах делают поперечные разрезы, иногда вместо разрезов трубы просто не стыкуют.

В исключительных случаях при полной уверенности, что в траншею не попадут грунтовые и ливневые воды, дренаж можно не выполнять. Таким основанием может быть низкое залегание грунтовых вод (более 2 м от дна траншеи), или по всей трассе песчаный грунт, обеспечивающий естественный дренаж. Дренаж должен заканчиваться водостоком.

Виды дренажа и его расположение в системе отопления показаны:

  1. Труба в дренажном канале.
  2. Дренаж самотечный.
  3. Дренаж напорный.
  4. Направление теплоносителя в трубопроводе.

Двухтрубная система отопления с принудительной циркуляцией и теплым полом.

При прокладке теплотрассы на поверхности, необходимо выдерживать требования по ее расстоянию над препятствиями. Высота прокладки трубы над ж/д линией определяется отдельными нормативными документами. Переход над автомобильной дорогой должен находиться на высоте не менее 5 м, над пешеходными дорогами – не менее 2,2 м.

Над трамвайными и троллейбусными контактными сетями расстояние должно быть 0,2-0,3 м. Расстояние трассы, монтируемой на низких опорах, зависит от ширины группы труб и в свету должно быть не меньше 0,35 м (ширина менее 1,5 м) и 0,5 м (ширина более 1,5 м).

Узел является частью проложенной линии. Он состоит из нескольких элементов (или из одного) и арматуры. Все это может быть объединено разъемными и/или неразъемными соединениями. Несколько узлов составляют блок.

  1. Трубопровод, проложенный по поверхности (без павильонов) и узел, находящийся в камере или тоннеле.
  2.  Узел трубопроводов в наземном павильоне
  3. Изменение типа прокладки в результате спуска трубопровода

Устройства, реагирующие на изменение длины трубопровода в результате температурных колебаний, называют П-образными компенсаторами. Это обязательный элемент любого трубопровода, но особенно он необходим для систем отопления, в которых температура теплоносителя и трубы может изменяться в пределах, значительно превышающих температурные колебания обычного водовода.

В тоннелях тепловых систем никто не находится постоянно. Поэтому приточная или вытяжная вентиляция необходима только на время работы обслуживающего персонала.

Входы в тоннель.

Люк на тоннеле.

Трубопроводы, пересечения, соединения.

Основной проблемой теплотрасс является потеря тепла на пути от источника к потребителю. По некоторым оценкам они достигают 20%. Поэтому для таких систем трубы стали изолировать в производственных условиях. Для этого их помещают в полиуретановую оболочку, которую иногда еще и оцинковывают.

Обозначение любого трубопровода:

  1. Теплопровод.
  2. Соединения трубопроводов.

Трубопроводы пересекаются, но находятся в разных плоскостях, то есть без соединения.

Гибкие трубопроводы представляют собой обычные шланги разных диаметров. Но в настоящее время в схемах отопления и горячего водоснабжения применяют трубы из сшитого полиэтилена. Они обладают гибкостью и поэтому без специальных компенсаторов обеспечивают защиту систем от поломок в результате температурного расширения труб. На изображении 15 показана такая однотрубная конструкция горячего водоснабжения. Существуют 2-трубные и 4-трубные варианты.

Показано обозначение гибкого трубопровода и шланга:

  1. Трубопровод и вертикальный стояк.
  2. Неразъемное соединение и стальных, и ПВХ труб выполняют путем сваривания.
  3. Буквенно-цифровые обозначения на схемах на выносках или в разрывах.
  4. Обозначение диаметра и толщины труб.
  5. Обозначение уклонов трассы в чертежах.

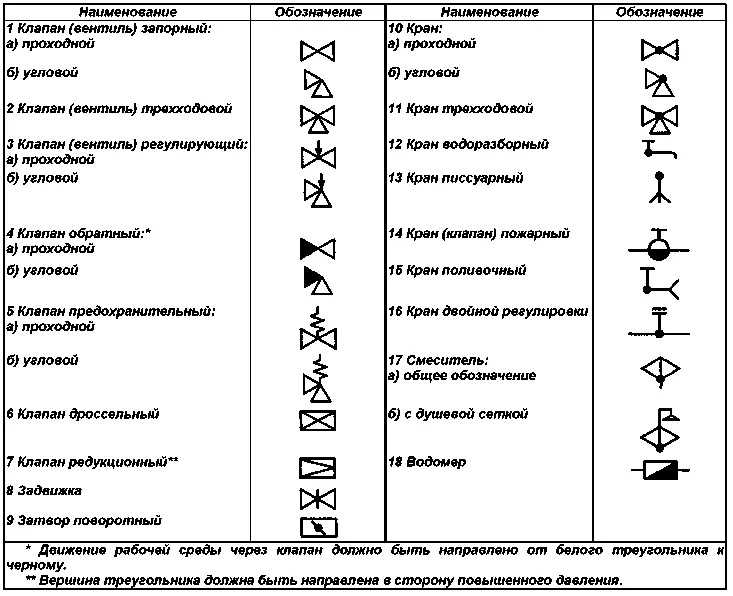

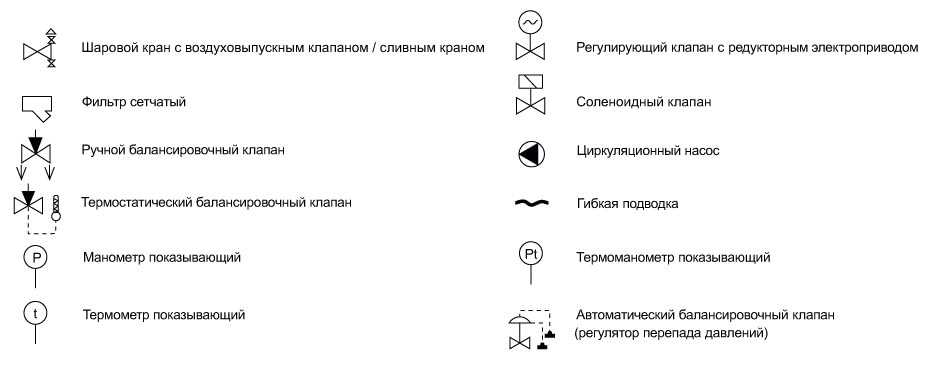

Вентили, задвижки, затворы выступают отдельной категорией, и для них используются следующие обозначения:

  1. Проходной запорный вентиль.
  2. Угловой запорный вентиль.
  3. Задвижка.
  4. Обратный клапан.
  5. Запорный радиаторный клапан.

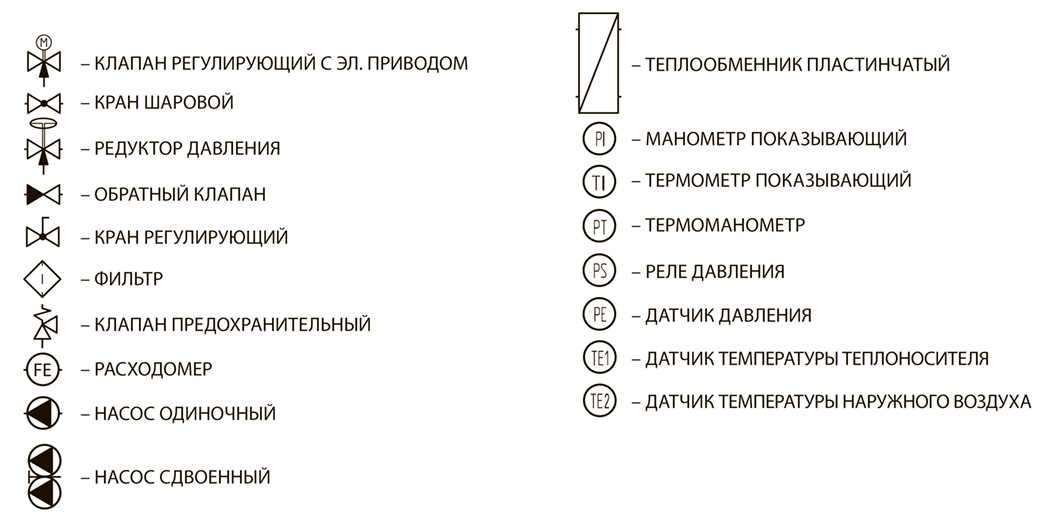

Обозначение обратного клапана на схеме

Арматурный завод » Делимся опытом » Обозначение обратного клапана на схеме

Современная трубопроводная система, вне зависимости от объекта, представляет собой сложное переплетение труб (разветвлений, соединений) с расставленной в нужных местах запорно-регулирующей арматурой. Для удобства проектирования и последующего обслуживания существуют так называемые гидравлические схемы. Они представляют собой чертеж-схему, где посредством линий и условных обозначений описывается трубопроводная система. В соответствии с отечественными ГОСТами существуют обозначения обратного клапана, вентиля крана, задвижек и всех имеющихся типов арматуры. Сама гидравлическая схема обозначается буквой «Г».

Гидравлические схемы бывают трех типов:

• структурные. Здесь компоненты трубопроводной системы отображаются в виде прямоугольников, внутри которых указывается конкретное наименование компонента. Трубы обозначаются линиями, параллельно которым стрелками указывается направление течения рабочей среды. При большом количестве компонентов для упрощения понимания схемы допускается в прямоугольниках указывать цифры. Каждой цифре соответствует конкретный компонент. К примеру, обозначение обратного клапана на схеме такого типа будет в виде цифры;

• принципиальные гидравлические. Здесь элементы и устройства отображаются в виде буквенных обозначений. Взаимосвязи между устройствами трубопроводной системы описываются линиями. На таких схемах обозначение обратного клапана будет как КО (расшифроваться как клапан обратный). Если их несколько в схеме, клапанам присваиваются порядковые номера: КО1, КО2, КО3. Обозначения других компонентов гидравлических схем можно узнать в соответствующих российских ГОСТах (ГОСТ 2 780-96, ГОСТ 2 781-96, ГОСТ 2 782-96);

• схемы соединений. Здесь компоненты трубопровода отображаются в виде графических изображений.

При этом направление течения рабочей среды показано от белого треугольника к черному.

Грамотно проработанная схема является залогом комфортной и бесперебойной эксплуатации трубопроводной системы. Проектирование и расположение арматуры в трубопроводе следует доверять квалифицированным специалистам. При монтировании арматуры в существующий трубопровод следует выбирать ровные места трубы. При этом необходимо оставлять место для обслуживания и ремонта.

Обратный клапан монтируется в трубу четырьмя основными способами:

фланцевый. Здесь на краях самой арматуры и соседних участков трубопровода должны быть фланцы. Соединение осуществляется болтами и гайками;
межфланцевый. Является продолжением предыдущего. Только здесь арматура зажимается между фланцами трубы. Как правило, данный способ используется на небольших диаметрах;
под приварку. Данный способ считается наиболее сложным в исполнении. Здесь края арматуры и соседних участков трубы привариваются друг к другу. Перед этим необходимо осуществлять подготовительные мероприятия: тщательно очищать внешние и внутренние поверхности трубы от грязи, ржавчины до чистого металла. В процессе сварки необходимо выдерживать соосность арматуры и трубы;
муфтовый. Данный способ обычно используется в коммунальных трубопроводах (водоснабжении, отоплении) небольшого диаметра.

После монтажа в трубопроводную систему соответствующие схемы трубопроводной системы необходимо изменять, внося в них обозначения обратных клапанов. Общие стандарты для составления гидравлических схем описаны в отечественных ГОСТах. Данным нормативным документам необходимо следовать при внесении изменений. Это позволит сохранять их понятными и читаемыми.

В современных реалиях гидравлические схемы создаются посредством современного программного обеспечения. Наиболее популярным и эффективным софтом для этого является AutoCAD и Festo. В данных программах существуют заготовки обозначений обратных клапанов. Также можно внести обозначение обратных клапанов на схему самостоятельно, прорисовав линию за линией самостоятельно. При отсутствии должного опыта создания подобных схем, доверять процедуру проектирования и внесения изменений в существующие схемы следует опытным специалистам.

Завод «Адмирал» занимается изготовлением обратных клапанов. На каждом этапе производства соблюдаются европейские нормы и стандарты. По завершению проводятся всесторонние испытания готового продукта. Это сводит к минимуму попадание к конечному потребителю бракованного продукта. Доставка клапанов осуществляется по всей территории Российской Федерации в кратчайшие сроки. Может использовать наемный грузовой транспорт или службы доставки.

Понравилась статья? Поделиться с друзьями:
Автоэксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
