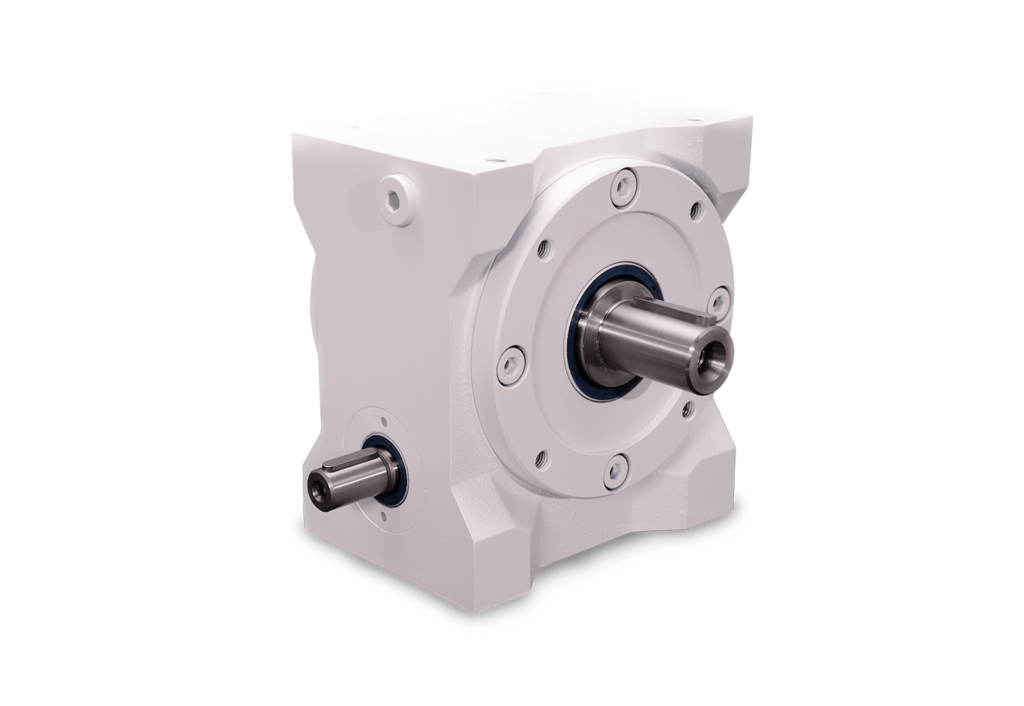

Червячные редукторы

Достоинства и недостатки

Червячная передача в силу своих конструктивных особенностей имеет как достоинства, так и недостатки.

Из достоинств стоит отметить плавность хода, эффект самоторможения, низкий уровень шума, большое передаточное отношение с использованием всего двух деталей.

Из недостатков следует обратить внимание на сравнительно низкий КПД, повышенный износ, заедание, большое тепловыделение вследствие сил трения. Низкий КПД обуславливает применение подобных механизмов при передаче относительно небольших мощностей до 100 кВт

Для предотвращения скорого износа и заедания необходимо соблюдать требования к точности сборки и регулировать механизмы. Высокое тепловыделение требует специальных установок для отвода лишнего тепла.

Различие редукторов в основном сводится к различиям червяков и зубчатых колес, из которых собран данный червячный редуктор.

Червяки разделяются на типы по следующим признакам:

  • по количеству заходов резьбы: однозаходные, многозаходные
  • по направлению нарезки резьбы: правые, левые
  • по форме винта, на котором нарезана резьба: цилиндрические, глобоидные
  • по форме профиля резьбы: с конволютным профилем, с архимедовым профилем, с эвольвентным профилем
  • Зубчатые колёса разделяются на типы по следующим признакам:
  • по типу колеса: собственно колесо, зубчатый сектор, вырожденный сектор
  • по профилю зубьев: прямой, вогнутый, роликовый (вместо зубьев используется вращающийся ролик)



Червячные редукторы со встроенным двигателем называются червячными мотор-редукторами. В редукторах чаще всего двигательный вал располагается под прямым углом к движимому. Компоновка червячного редуктора выбирается исходя из конкретных требований к устройствам. Двигатель может располагаться как сверху приводимого в движение колеса, так и снизу и сбоку. При боковом расположении двигатель устанавливается вертикально. Вследствие вертикального расположения усложняется процесс смазки подшипников вала, а также чистки внешних элементов.

Для увеличения передаточного числа используются разные технологии, но наиболее эффективной является применение большего числа ступеней.

Для смягчения сил трения и повышения сопротивления заеданию применяются специальные вязкие смазочные составы или масла. При низких скоростях вращения смазка осуществляется при помощи специальных ванночек с маслом либо использованием специальных устройств, разбрызгивающих смазку в места повышенного трения. Для червячных редукторов, скорость вращения которых высока применение ванночек нецелесообразно, и применяется принудительная смазка охлаждёнными смазочными материалами.

Основные преимущества редуктора червячного перед зубчатыми передачами заключаются в том, что начальный контакт звеньев происходит не в точке, а по линии. Также входной и выходной валы могут скрещиваться под разными углами, но чаще всего этот угол составляет 90 градусов. Также червячная передача занимает гораздо меньше места, чем зубчатая при одинаковом большом передаточном отношении.

Помимо червячного редуктора червячная передача также применяется в системах регулирования и управления различными устройствами. Благодаря самоторможению обеспечивается точная фиксация положения, а большое передаточное отношение (до 1000) позволяет наиболее точно отрегулировать положение, либо использовать маломощные двигатели. Также червячные передачи и червячные редукторы отлично подходят для установки в качестве механизма передачи в подъёмные и лебёдочные механизмы благодаря своим конструктивным особенностям.

Некоторые технические характеристики промышленно производимых и широко распространённых червячных редукторов.

Самыми распространёнными являются одноступенчатые мотор-редукторы.

Тип Передаточное число Частота вращения выходного вала об/мин Номинальный крутящий момент на выходном валу Нм
редуктор мотор-редуктор
Ч-20 МЧ-20 5 — 50 28 — 300 4
Ч-25 МЧ-25 6
Ч-31,5 МЧ-31,5 8
2Ч-40 МЧ-40  5 — 80 9,37 — 300 28 — 37
Ч-50 МЧ-50 50 — 70
1Ч-63, 2Ч-63 МЧ-63 5 — 80 7,5 — 300 95 — 135
1Ч-80, 2Ч-80, Ч-80 МЧ-80 150 — 280
Ч-100 МЧ-100 315 — 570
Ч-125 МЧ-125 615 — 1000
Ч-160 МЧ-160 1100 — 1900
Ч-200 МЧ-200 1600 — 3100
Ч-250 МЧ-250 2700 — 5700
Ч-320 МЧ-320 4400 — 10000
Ч-400 МЧ-400 6500 — 19000
Ч-500 МЧ-500 8200 — 33000
РЧН-180 МРЧН-180 12,5 — 50 20 — 90 1300 — 1800
РЧП-300 МРЧП-300 16, 25, 50 20 — 40 4200

Преимущества червячных редукторов и построенных на них приводов:

1. Поскольку входной и выходной валы червячного редуктора скрещиваются, привод на его основе обычно лучше компонуется в машине, занимая меньше места по сравнению с цилиндрическим редуктором (речь идет о редукторах с эквивалентными передаточным числом и передаваемой мощностью).

2.Передаточное число червячной пары может достигать 1:110 (в специальных случаях — ещё больше). Таким образом, червячная передача обладает гораздо большим потенциалом снижения частоты вращения и повышения крутящего момента по сравнению с другими видами передач. Достижение передаточных чисел такого порядка с использованием цилиндрических передач возможно только в трёхступенчатом редукторе (или в планетарном). В червячном для этого может быть использована только одна ступень. Это обстоятельство обуславливает относительную простоту и дешевизну червячных редукторов по сравнению с цилиндрическими (опять же речь идёт о сравнимых передаточных числах и передаваемых мощностях). Оборотной стороной этого преимущества, однако, является снижение КПД червячной передачи при увеличении её передаточного числа, об этом подробнее — см. раздел .

3. Низкий уровень шума передачи, определяющийся особенностями зацепления, позволяет использовать червячные редукторы в машинах с высокими требованиями к бесшумности привода. Здесь, однако, нельзя забывать о шумах, производимых двигателями и приводимыми в движение механизмами.

4. Плавность хода червячной передачи. Благодаря особенностям работы червячного зацепления червячные редукторы обладают большей плавностью хода по сравнению с цилиндрическими.

5. Уникальное свойство червячной передачи – «самоторможение» (другой термин, обозначающий это явление – «отсутствие обратимости»). Суть его в том, что при отсутствии вращения ведущего вала (червяка) ведомый вал затормаживается, и его невозможно провернуть. Это свойство начинает проявляться при передаточных числах от 35 и выше. Более корректно было бы здесь говорить не о передаточном числе, а об угле подъёма червяка, при уменьшении которого в определённый момент возникает самоторможение. Полное самоторможение достигается в передаче, в которой угол подъёма винтовой линии червяка равен или меньше 3.5°. Однако производители редукторов далеко не всегда предоставляют информацию об этом параметре в своих каталогах, и разработчикам приходится оперировать именно передаточными числами. Описанное свойство, в зависимости от области применения редуктора, может быть как достоинством, так и недостатком. Например, было бы конструкторской ошибкой применять червячный редуктор в приводе, скажем, закаточного устройства, при заправке которого требуется вручную поворачивать бобину с закатываемым листовым материалом, так как червячный редуктор даже с передаточным отношением меньше 25 довольно тяжело провернуть за ведомый вал. Наоборот, применение червячного редуктора (с большим передаточным числом червячной пары) в приводе подъёмника позволяет во многих случаях отказаться от установки дополнительного тормозного устройства.

6. Существуют исполнения червячных редукторов с полым выходным валом. Эти варианты редукторов (называемые также “насадными”) позволяют устанавливать редукторы непосредственно на валы исполнительных механизмов без применения соединительных муфт или дополнительных механических передач. Такая установка в сочетании с применением так называемых “реактивных штанг”  или фланцевых исполнений редуктора упрощает конструкцию и уменьшает габарит привода:

Описанным преимуществом могут обладать не только червячные редукторы, но и другие типы редукторов, за исключением, пожалуй, соосных цилиндрических, где такая установка невозможна из-за их конструктивных особенностей. Здесь следует отметить, что иногда отсутствие предохранительной муфты между выходным валом редуктора и валом приводимого в движение механизма может привести к поломке редуктора из-за приложения нештатной нагрузки к выходному валу, превышающей номинальный выходной момент редуктора. В таких случаях задача конструктора – либо обеспечить отсутствие вероятности приложения таких нагрузок, либо защитить от них привод, например, с помощью муфты.

Сказанное в большей степени относится именно к червячным редукторам из-за их самоторможения.

Производитель синхронных червячных мотор-редукторов

Ever-power — профессиональная компания по производству трансмиссионного оборудования, объединяющая проектирование, производство и обслуживание. С момента своего создания компания постоянно увеличивала инвестиции в исследования и разработки для внедрения нового оборудования и технологий, а также постоянно привлекала специалистов по промышленному дизайну к разработке продуктов и исследованиям для строгого контроля качества продукции. Собственный бренд компании — редуктор марки «ever power» широко распространен по всему миру и хорошо принят клиентами.
Нашей основной продукцией являются различные редукторы, различные инженерные аксессуары, в том числе зубчатые цепные колеса, реечные цепи, двигатели,винтовые домкраты, и т.д. системы формы прыжка. Наша продукция широко используется в пищевой, керамической, упаковочной, химической, полиграфической и красильной, пластиковой и других отраслях механического оборудования, многие из которых реализуют модульную конструкцию. Мы внедряем новое оборудование и новые технологии, чтобы три верхних редуктора/машины имели лучшее качество, меньший объем, меньший вес и более красивый внешний вид.
Отличные инновации, отличное качество и лояльное обслуживание, как всегда, являются нашим принципом и обязательством. Компания тепло приветствует пользователей и друзей из дома и за рубежом, чтобы посетить нашу компанию для руководства и искреннего сотрудничества.

Самодельный кантователь для двигателя

Многие автолюбители производят ремонт двигателей своих машин на полу гаража или на верстаке. Это всегда неудобно, связано с постоянным поднятием тяжестей, кантованием громоздкого блока цилиндров или головки ГБЦ. Все эти факторы приводят к излишнему утомлению слесаря-автолюбителя и снижению качества сборки двигателя. Для облегчения своей работы мастера разработали множество самодельных конструкций кантователя для двигателя.

Варианты самодельных конструкций кантователя

На самом деле вариантов не так много. На западе известны сложные и громоздкие самодельные конструкции, наподобие кран-балки, едва ли не с гидравлическими приводами.

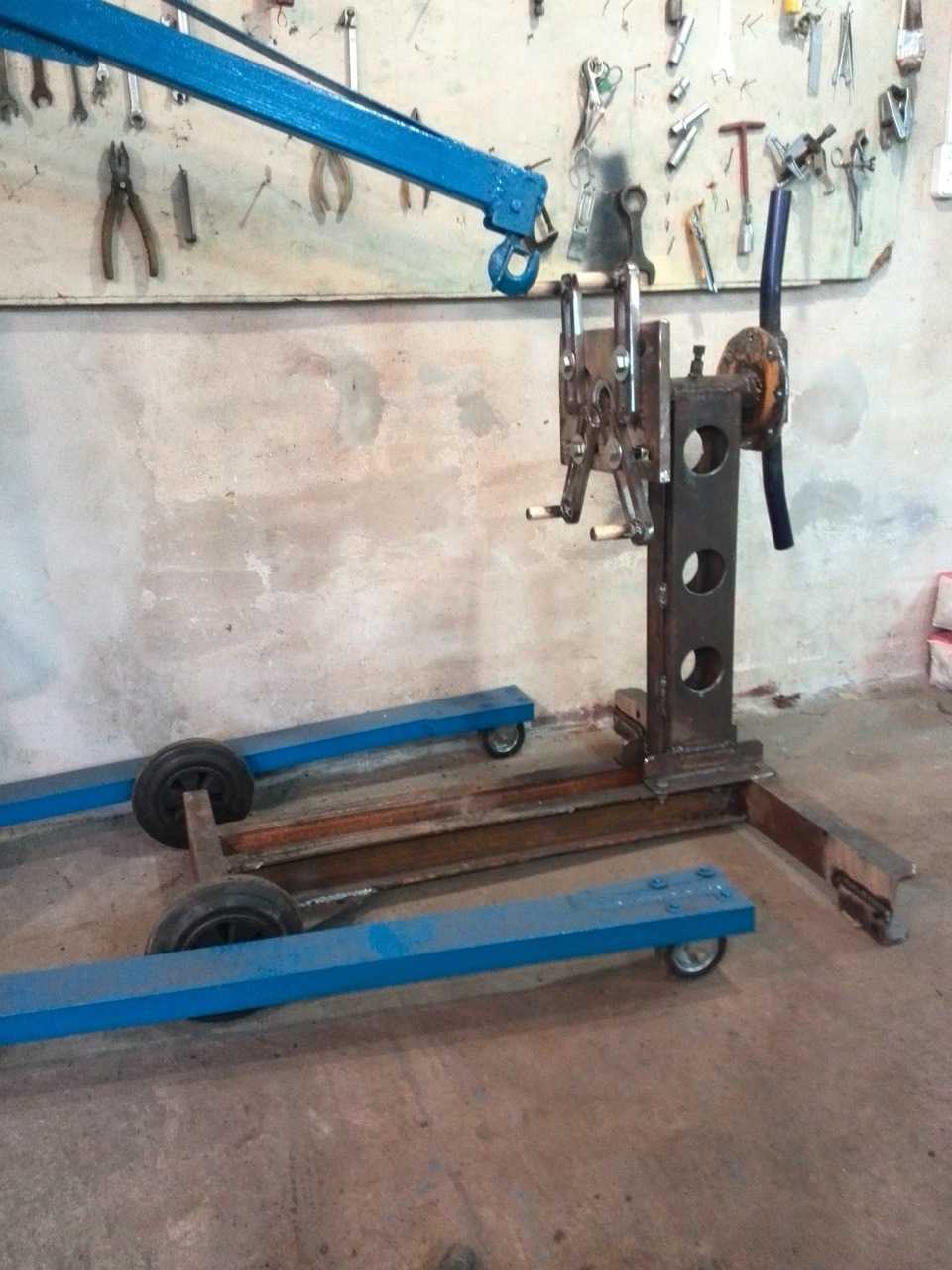

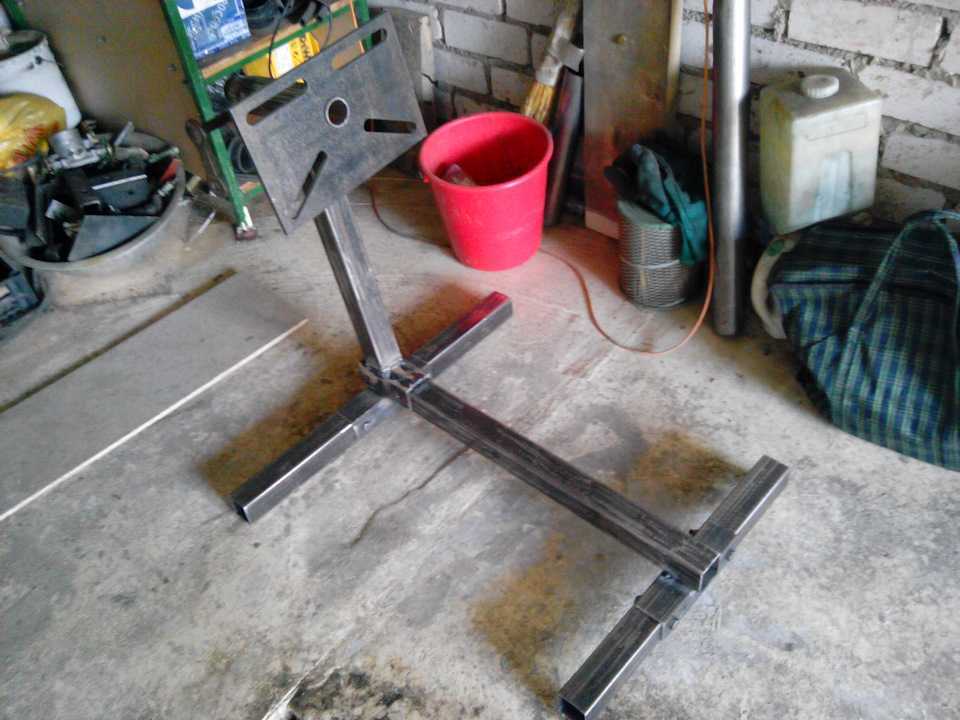

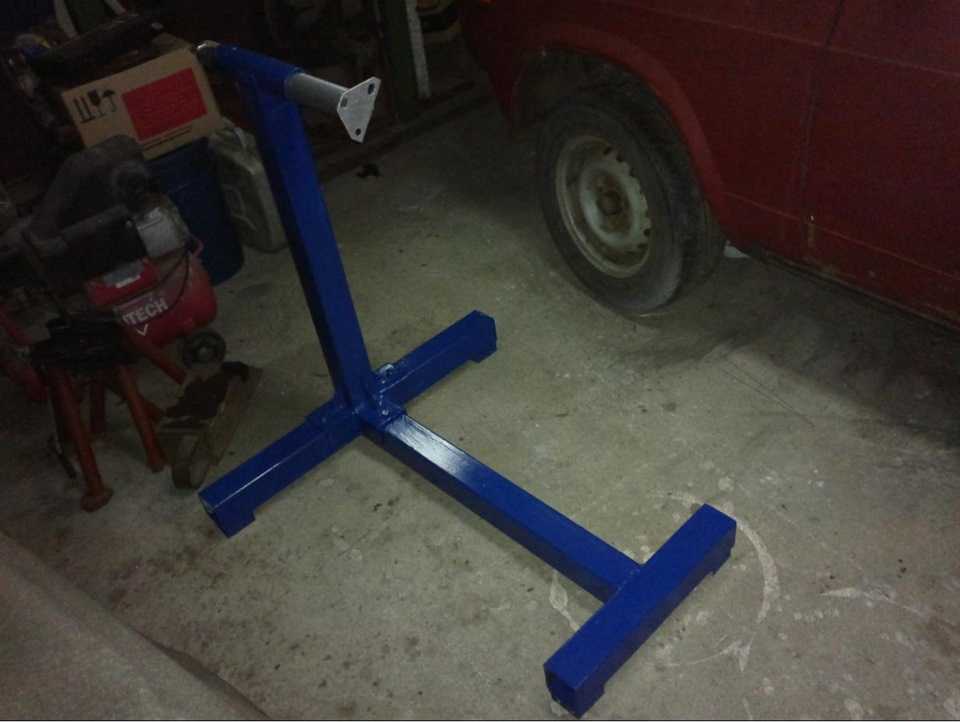

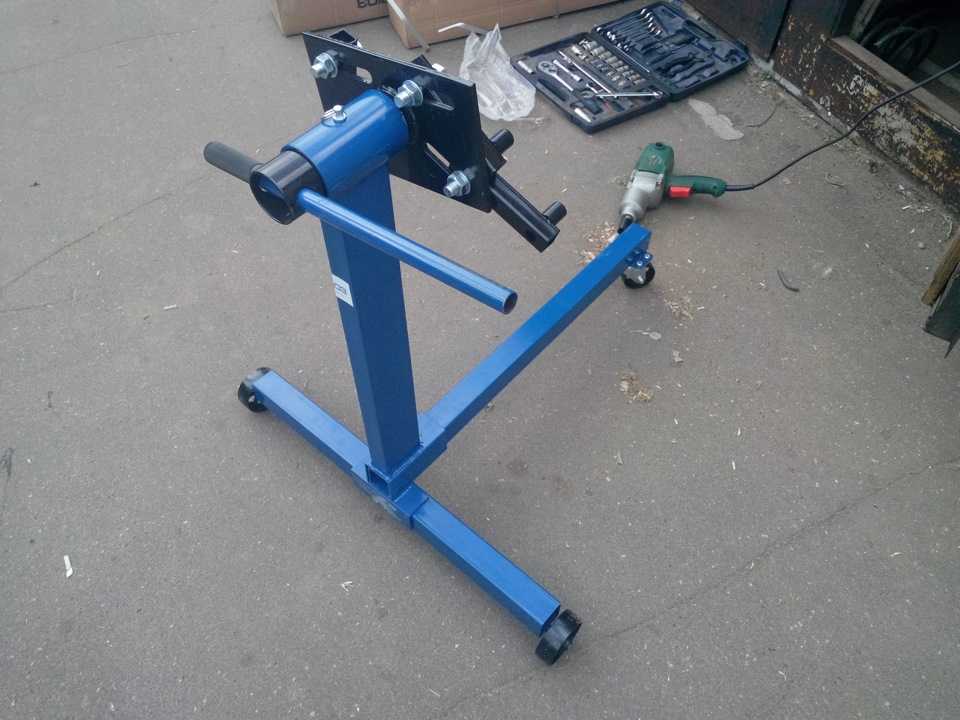

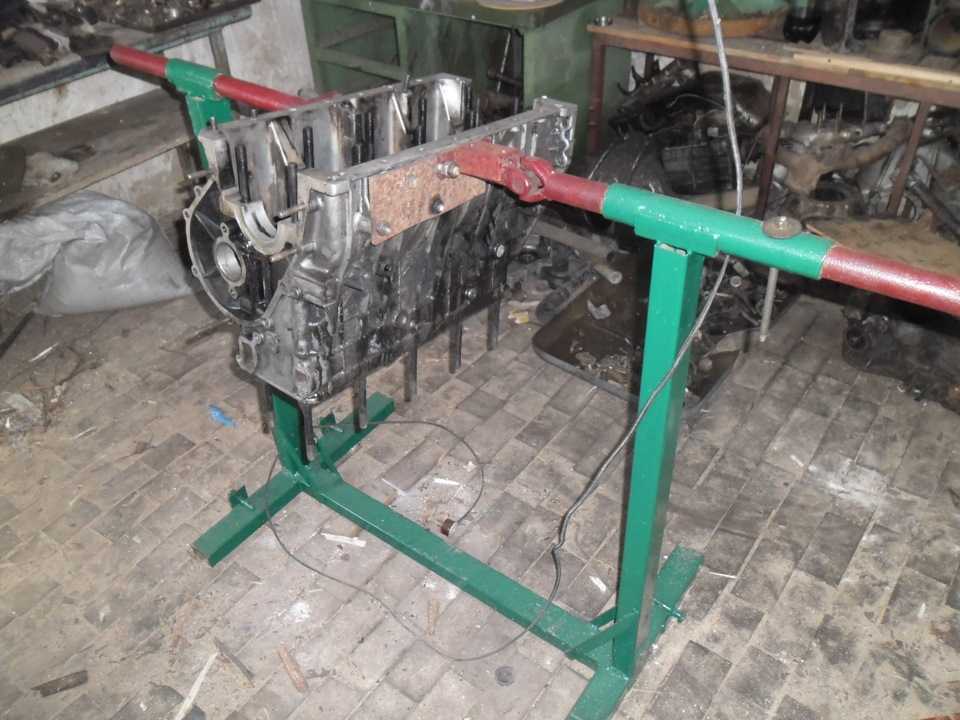

В отечественных условиях автолюбители собирают простейшие конструкции из того, что есть под рукой. Из самодельных кантователей для двигателя известны двухопорные и консольные варианты исполнения. Наиболее простой в изготовлении является последняя конструкция. Ее характеристики достаточны для проведения капитального ремонта почти любого двигателя легкового автомобиля весом от 150 до 250 кг.

Прежде чем приступать к изготовлению агрегата, необходимо детально изучить действующие образцы стендов для ремонта двигателей. Образец подбирается под насущные нужды автослесаря-любителя. Оценивается доступность материалов, размеры для удобства работы в небольшом гаражном помещении. Вес допустимой нагрузки рассчитывается в соответствии с типом двигателя, который предполагается ремонтировать.

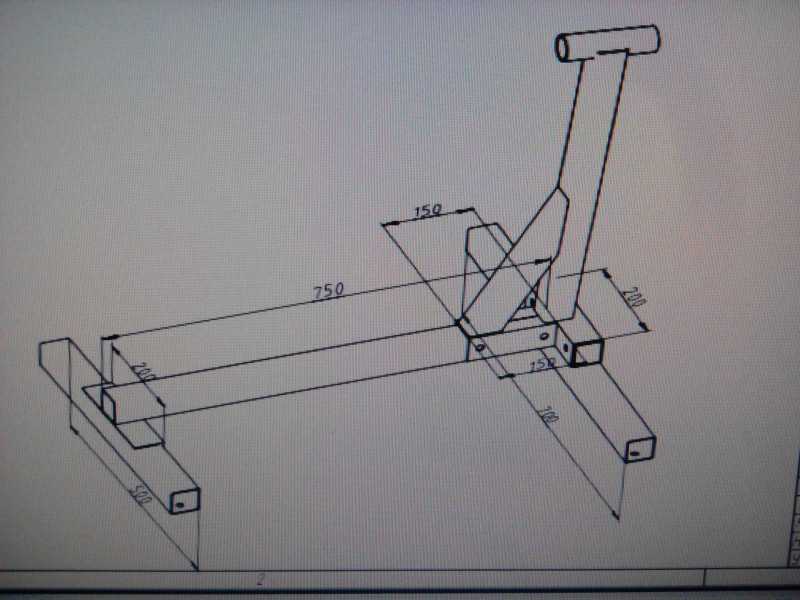

По результатам исследования существующих конструкций, был разработан эскизный чертеж наиболее оптимального варианта кантователя консольного типа. Габаритные размеры на схеме даны в миллиметрах.

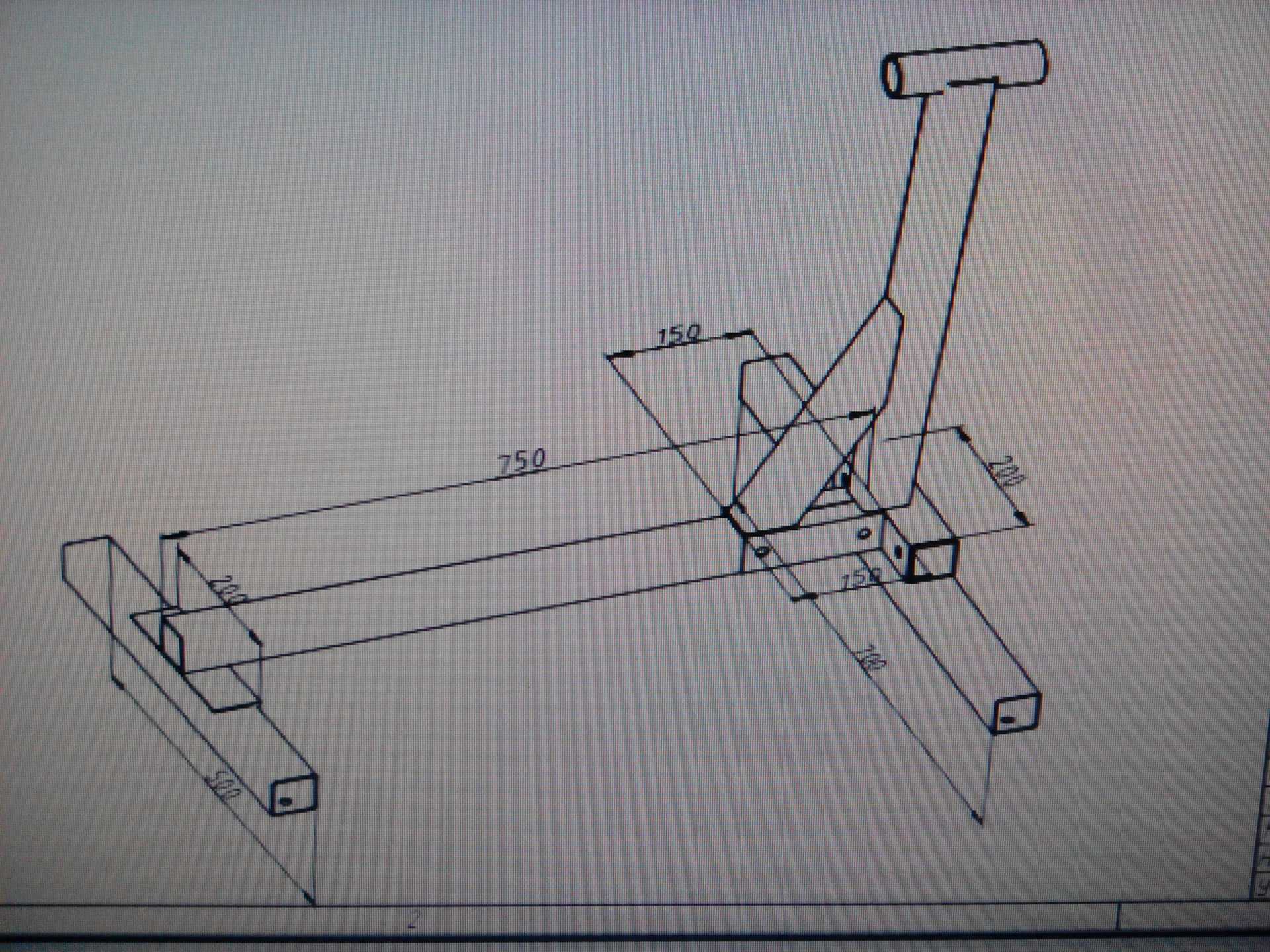

На эскизе обозначения D 60 и D 52 соответствуют диаметру 60 и 52 мм.

Материалы для изготовления

В связи с тем, что кантователю для двигателя придется работать в жестких условиях физических нагрузок, связанных с весом двигателя, к материалам предъявляются высокие требования.

Для изготовления применяются следующие материалы:

  • стальной квадратный профиль 70 х 70 с толщиной стенки 3 мм, длиной 3 м;
  • стальная труба с наружным диаметром 60 мм, внутренним диаметром 53 мм, длиной 245 мм;
  • стальная труба с наружным диаметром 47 мм, длиной 480 мм;
  • стальной швеллер с внутренней шириной бортов 70 мм, толщиной стенки 3-4 мм, длиной 280 мм;
  • фланец для болтового присоединения к двигателю — 1 шт.

Инструменты и метизы для сборки стенда

Для соединения узлов металлоконструкции из стального швеллера и квадратного профиля обязательно потребуется сварочный аппарат, позволяющий работать с электродом сечением не менее 3-4 мм. Кроме того, для раскройки потребуется шлифовальная машинка с отрезным диском по металлу диаметром 115-125 мм. Для обеспечения болтового соединения сборных деталей потребуется дрель с возможностью работы со сверлом диаметром до 14-20 мм. Также необходимы болты М12 для сборки конструкции.

Потребуется также набор напильников для срезания заусенцев и неровных кромок, удаления огрехов раскройки металла. Не помешает закупить наждачную шкурку для зачистки поверхности от ржавчины перед покраской.

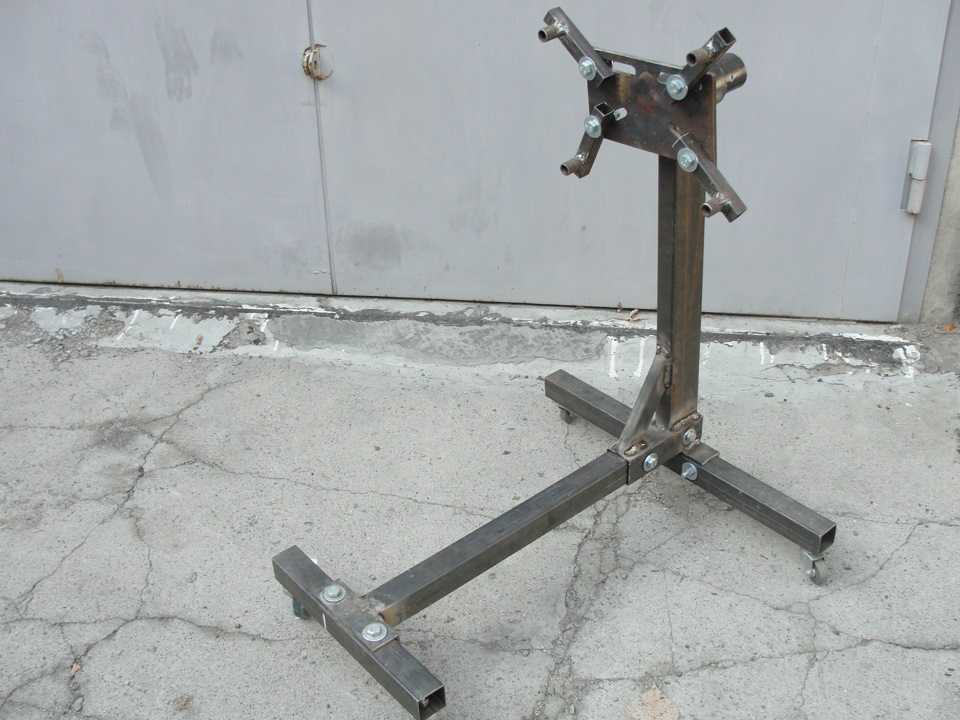

Сборка кантователя для двигателя

Первым этапом раскраивается швеллер и квадратный профиль в соответствии с эскизом. Далее изготавливается вертикальная стойка из профиля и приваривается к угольнику из швеллера. Затем конструкция усиливается металлическими откосами, которые можно изготовить из обрезков деталей.

После этого из раскроенного квадратного профиля сваривается основание — подставка кантователя для ремонта двигателей. На месте болтового присоединения к основанию вертикальной стойки проводятся подготовительные работы, вставляются и ввариваются стальные втулки для усиления конструкции.

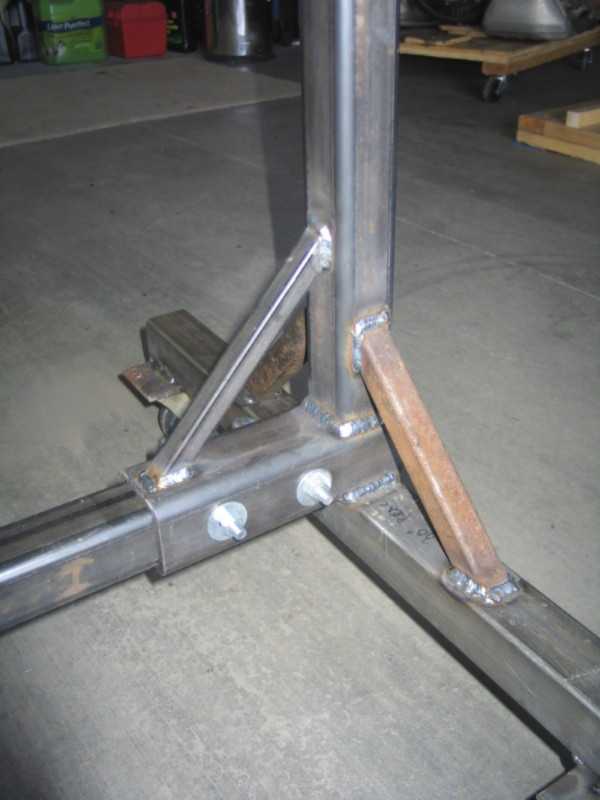

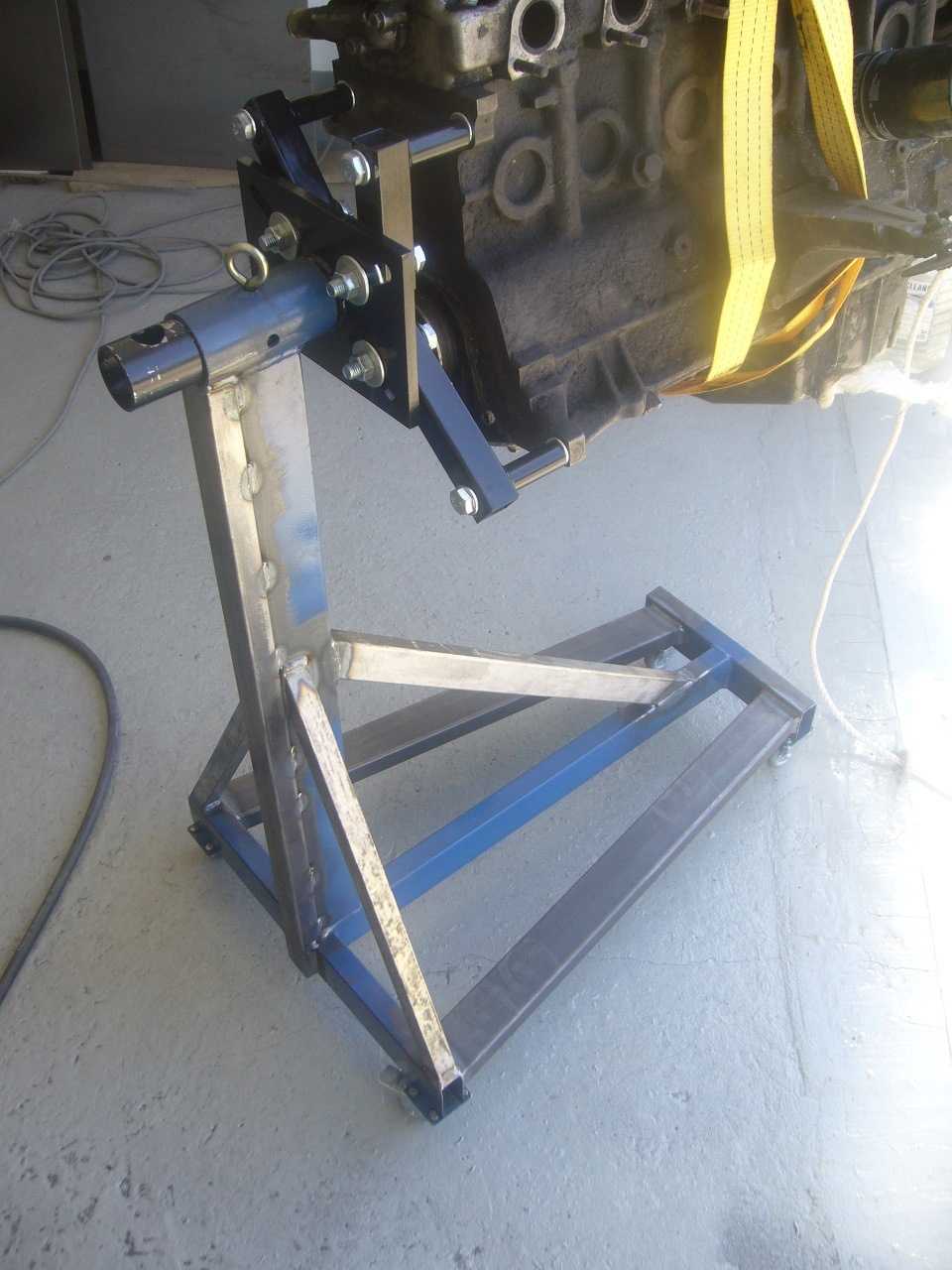

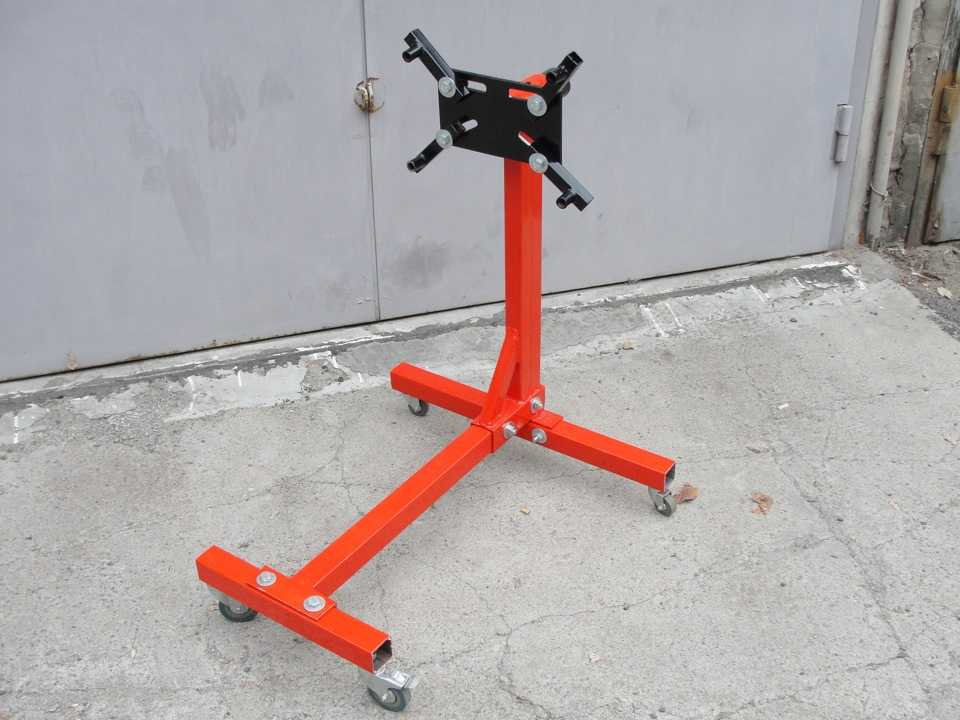

Затем следует приступить к окончательной сборке кантователя для двигателя. Стойка соединяется с подставкой сваркой и болтами М12.

К вертикальной стойке сваркой присоединяется горизонтальная труба с наружным диаметром 60 мм и внутренним 52 мм. В эту деталь вставляется горизонтальная ось. Она может быть сделана из стальной трубы диаметром 47 мм с приваренным фланцем для болтового присоединения блока цилиндров либо ГБЦ.

В горизонтальной оси можно просверлить сквозные отверстия через каждые 45° по радиусу, для возможности фиксирования штифтами положения в пространстве, после поворота присоединенного двигателя на необходимый угол.

Разборочно-сборочный стенд для ремонта двигателя своими руками

Начнем с того, что готовые изделия являются отличным вариантом в том случае, если услуга по ремонту силовых агрегатов и узлов поставлена, так сказать, «на поток». Другими словами, высокая начальная стоимость таких изделий надлежащего качества зачастую не позволяет многим приобретать разборочно-сборочные стенды как для личного пользования, так и для работы в условиях гаражей и даже маленьких СТО.

По указанной выше причине мастера и владельцы небольших автомастерских останавливаются на варианте самостоятельного изготовления стендов, которые используются для ремонта двигателей. Отметим, что изготовить стенд для ремонта двигателя своими руками помогут чертежи, которые представлены в технической литературе, а также в больших количествах встречаются в сети Интернет.

Простой стенд для ремонта двигателя имеет несколько основных базовых элементов:

  • плита для закрепления ДВС;
  • основание стенда;
  • специальный противень-поддон;
  • поворотный механизм (обычно червячного типа);

Также следует отметить, что стенд должен быть передвижным приспособлением и являться универсальным решением. Если проще, одни стенды для разборки и сборки могут быть подходящим вариантом для работ только с конкретным типом двигателя или позволяют работать с узко ограниченной категорией, в то время как другие обеспечивают возможность устанавливать и надежно фиксировать всевозможные типы ДВС.

По этой причине, даже если изначально стенд-кантователь изготавливается для обслуживания собственного автомобиля, лучше делать приспособление универсальным, так как в дальнейшем может возникнуть последующая необходимость ремонта других машин. В качестве примера можно упомянуть двигатели отечественного производителя АвтоВАЗ, которые можно крепить на стенд при помощи фланцевого крепежа сзади, при этом надежной фиксации мотора с иномарки таким способом добиться уже не получится.

Для решения задачи по достижению универсальности осуществляется приварка к вращающейся плите двух швеллеров. В указанных швеллерах должны присутствовать отверстия по 10 мм. Расстояние между отверстиями должно составлять около 5 см. Сами отверстия выполняются в той области, где на двигателе расположены крепления подушек силового агрегата. Такой подход позволяет закреплять на стенде разные моторы, которые отличаются по размеру, при помощи переходных кронштейнов.

Параллельно с этим нужно размещать двигатель или отдельный узел так, чтобы центр тяжести закрепленной детали находился напротив оси вращения поворотной плиты. Это позволит вращать закрепленный силовой агрегат, отдельную деталь или узел без лишних усилий. Оснащение стенда колесами, которые способны выдерживать большие нагрузки, позволит облегчить процесс монтажа агрегата на стенд, а также обеспечит возможность перемещения крупных деталей прямо на стенде. Это исключает необходимость частого использования различных подъемников во время ремонта ДВС.

Напоследок добавим, что ремонт двигателя обычно предполагает необходимость внешней мойки и промывки внутренних полостей, очистку деталей от моторного масла, различных загрязнений и отложений. После снятия крышек, поддонов и демонтажа различных элементов, как правило, из двигателя также вытекает определенное количество остатков технических жидкостей. Для поддержания чистоты на рабочем месте, а также в целях предотвращения попадания таких жидкостей на пол, в нижней части разборочно-сборочного стенда для ремонта двигателей располагается специальный поддон.

На поддон сверху дополнительно устанавливается сетка с мелкими ячейками. Указанная сетка необходима для того, чтобы размещать на ней и далее промывать снятые элементы над поддоном. Также сетка позволяет удерживать мелкие детали двигателя, которые могут упасть в поддон во время мойки или проведения ремонтных работ.

Обзор и стоимость

Для перевозки моторов водомоторниками используются тележки как индивидуального производства под свои нужды, конструкцию и вес мотора, так и промышленного производства (универсального применения), которые можно приобрести в магазинах, торгующих водомоторной техникой и лодками.

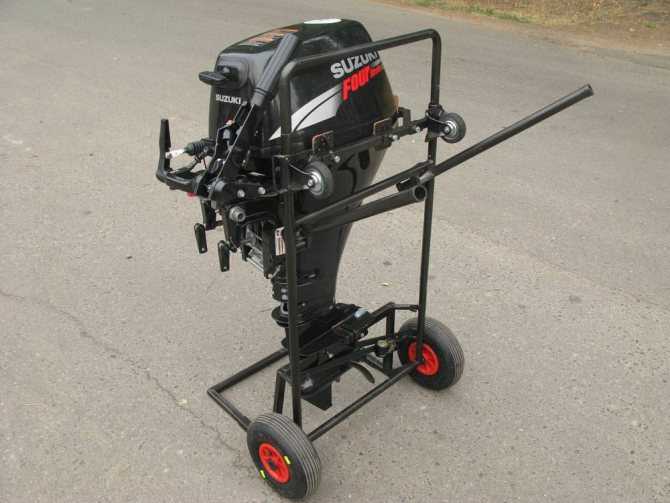

Тележка для перевозки лодочного мотора ТМ-2

Тележка предполагает перевозку с двигателем топливного бака, она имеет разборную конструкцию. Упор для устойчивого положения, крепление для стандартного топливного бака, ручка с колесами легко отсоединяются. Для установки мотора на лодку, его необходимо снимать с тележки и переносить к транцу лодки. Вес алюминиевой тележки 8,7 кг, что в два раза легче тележки из конструкционной стали. Стоимость 6500 рублей.

Тележка Morlab

Это тележка трансформер. Конструкция запатентована. Стойка, упор, ручка для перевозки складываются, тележка в собранном виде очень компактна и позволяет ее брать с собой в лодку. Вес тележки 6 кг, что обеспечивается изготовлением каркаса из квадратного алюминиевого профиля. Специальная конструкция и форма фальш-транца позволяет перекидывать мотор с тележки на транец лодки без поднятия мотора. Стоимость 7500 рублей.

Cтенды для сборки — разборки

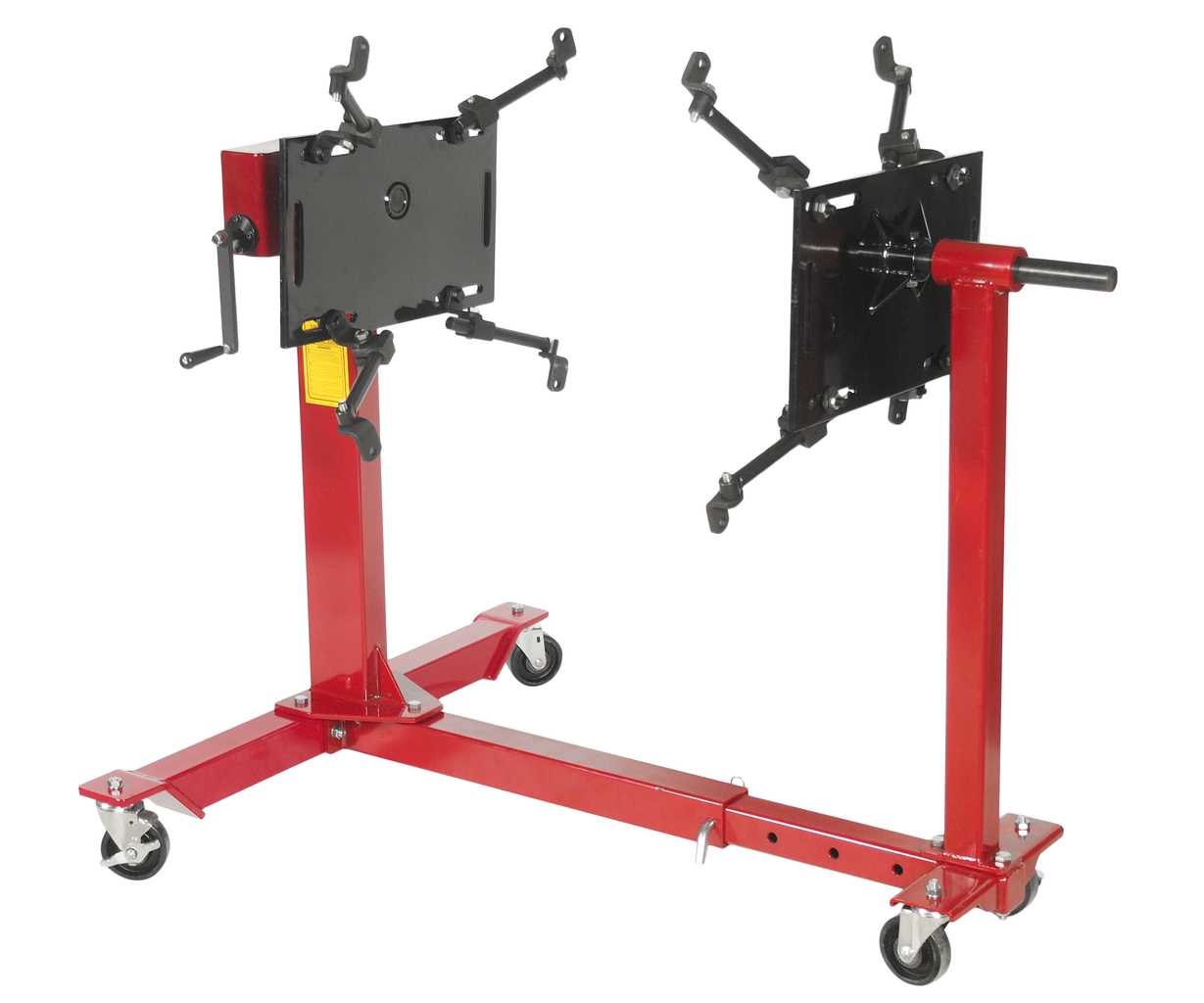

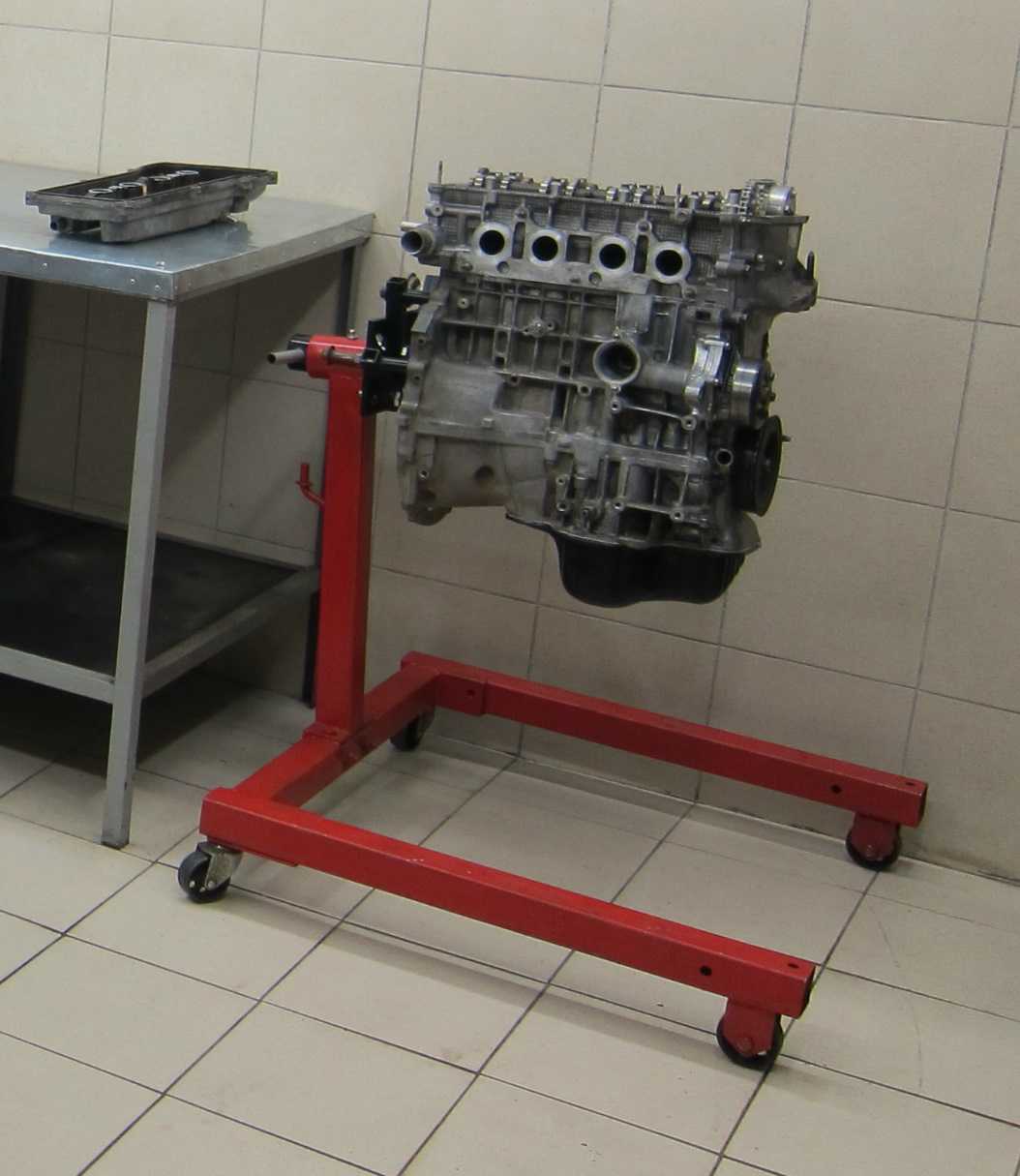

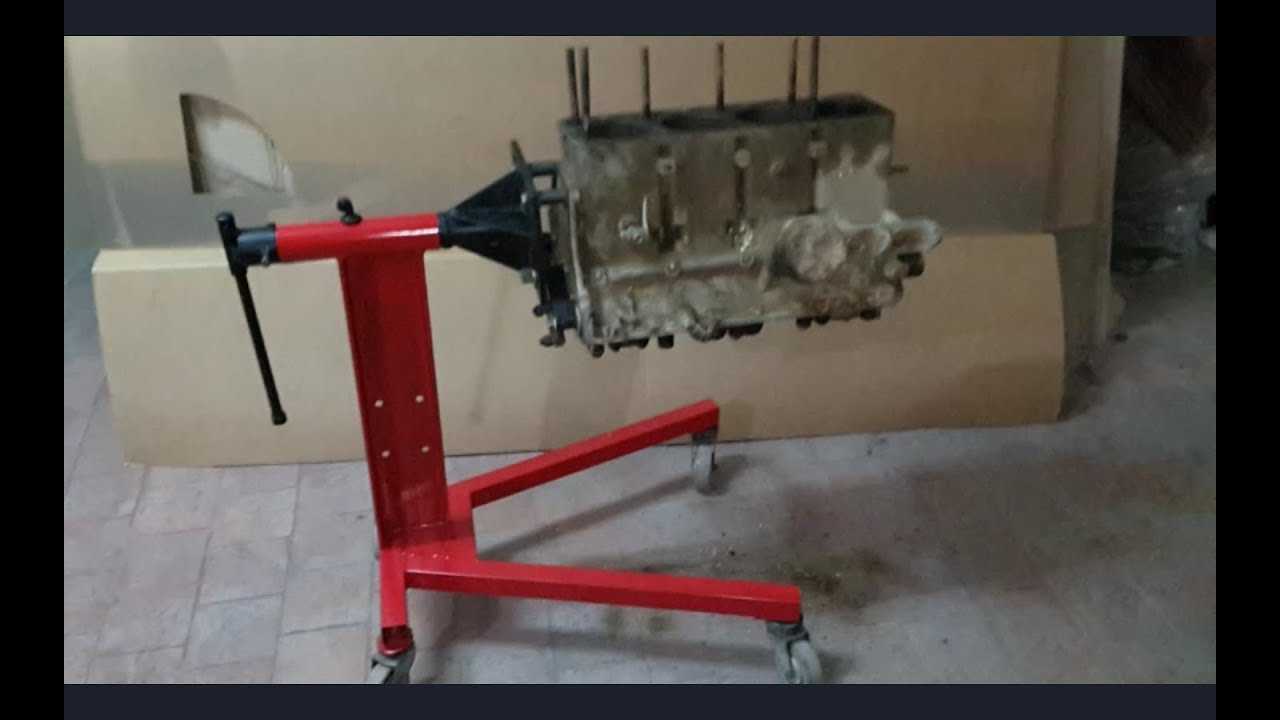

Стенды для двигателя.

Это мобильное или стационарное приспособление для ремонта двигателя в автосервисе. Позволяет подвесить двигатель или КПП для дальнейшей разборки агрегата. Использование стенда для разборки двигателя позволяет кантовать ДВС вокруг своей оси на 360?.

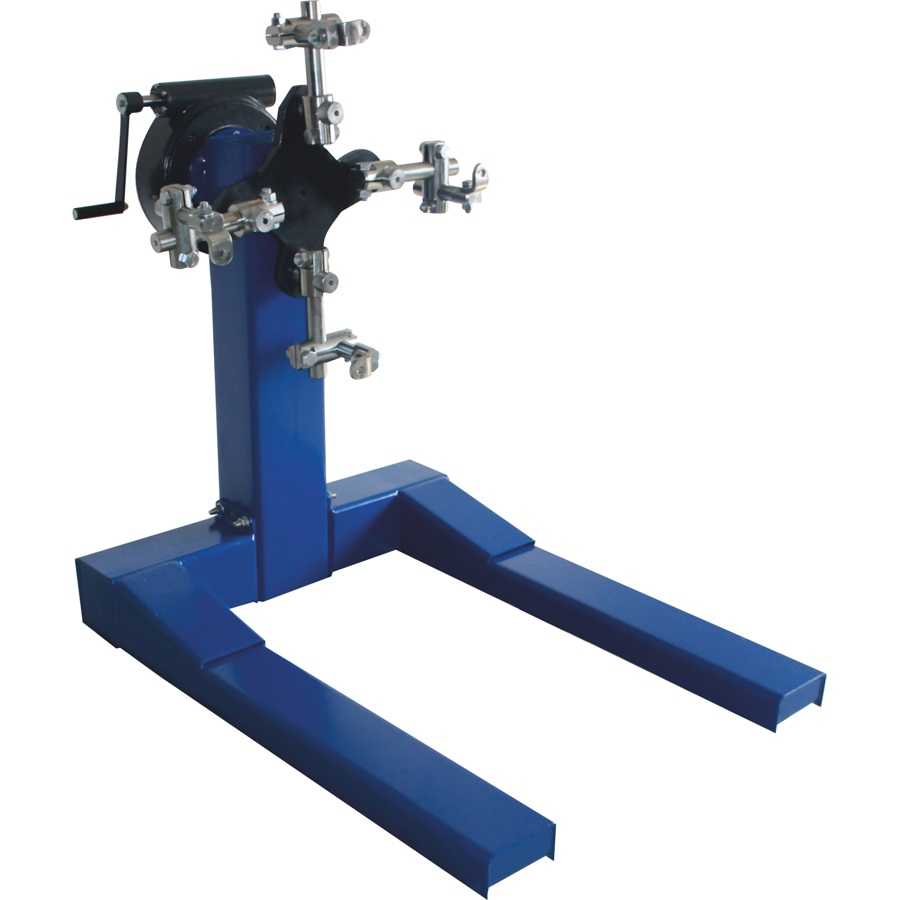

Кантование двигателя производится вручную или электромотором с червячным редуктором.

С помощью зажимов двигатель фиксируется на стенде и далее происходит его разборка.

По конструкции рамы стенды классифицируются на:

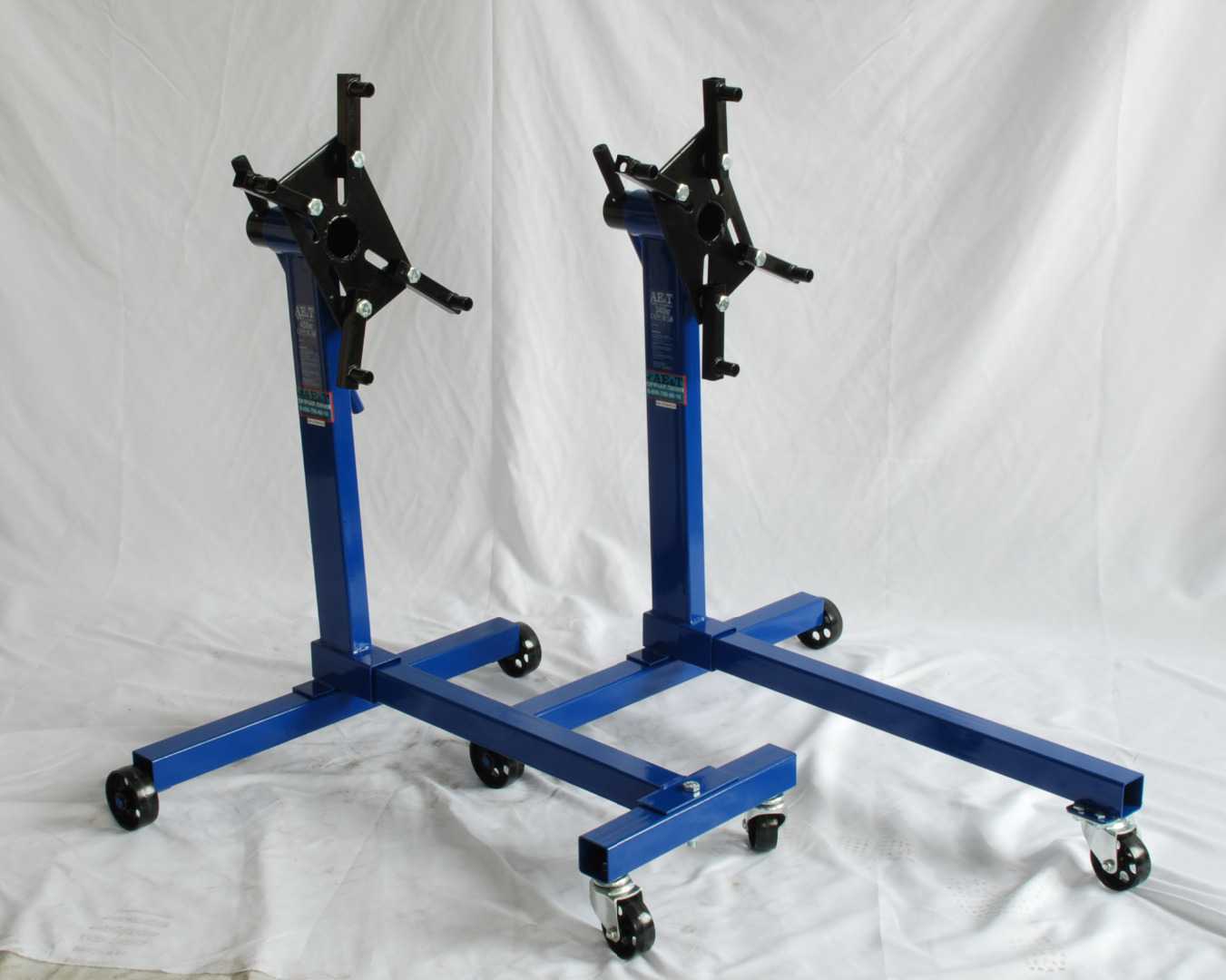

Т-образные. Не тяжелые, но и не очень устойчивые. Эти модели рекомендуются для ремонта двигателей микролитражек.

П-образная рама. Такие стенды более устойчивы к переворачиванию. Такие стенды нужны для ремонта двигателей легковых машин, внедорожников и т.п.

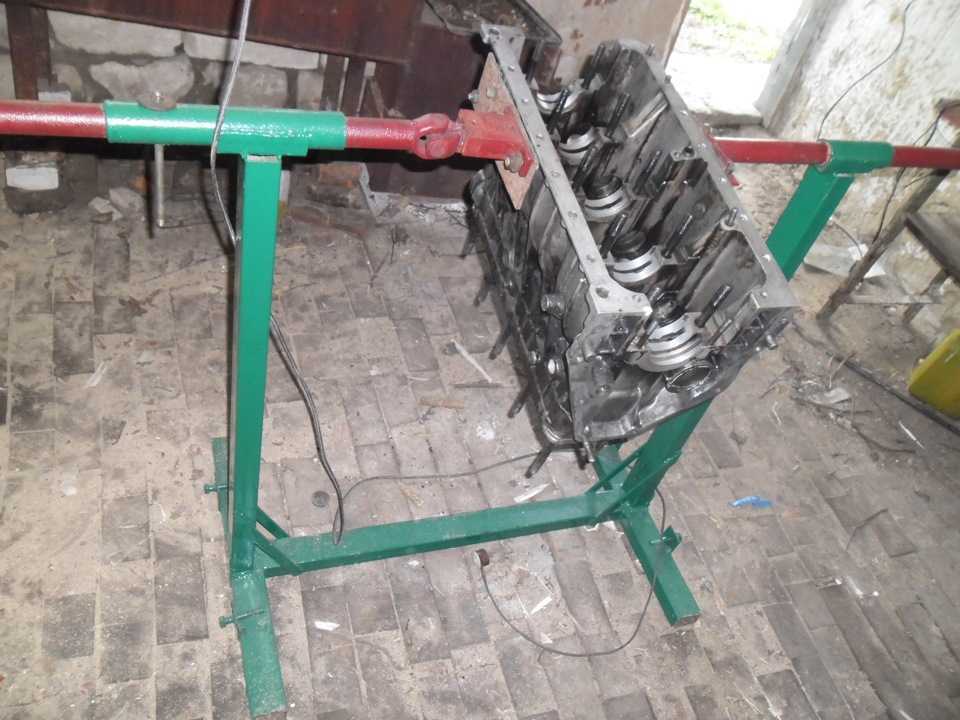

Полностью сварная рама. Эти стенды в основном изготавливаются в России и имеют максимальную грузоподъёмность и возможности для ремонта раздаточных коробок, мостов и пр.

С целью экономии места стенды часто изготавливают со складной рамой.

Классификация по весу двигателя:

Нагрузка до 500кг. Такие стенды для ДВС легковых авто.

Нагрузка 500?1000кг. Применяются в автосервисах по ремонту двигателей легковых машин, микроавтобусов и лёгких грузовиков.

Вес мотора свыше 1т. Этот тип стендов используется для обслуживания двигателей и КПП грузовых автомобилей, автобусов.

Для ремонта V-образных двигателей для отечественных, импортных грузовиков, КПП, мостов, раздаточных коробок рекомендуется использовать кантователь рамного типа Р-770 или Р-776.

Чтобы купить качественный стенд для сборки и разборки двигателя, обратитесь в компанию Техносоюз.

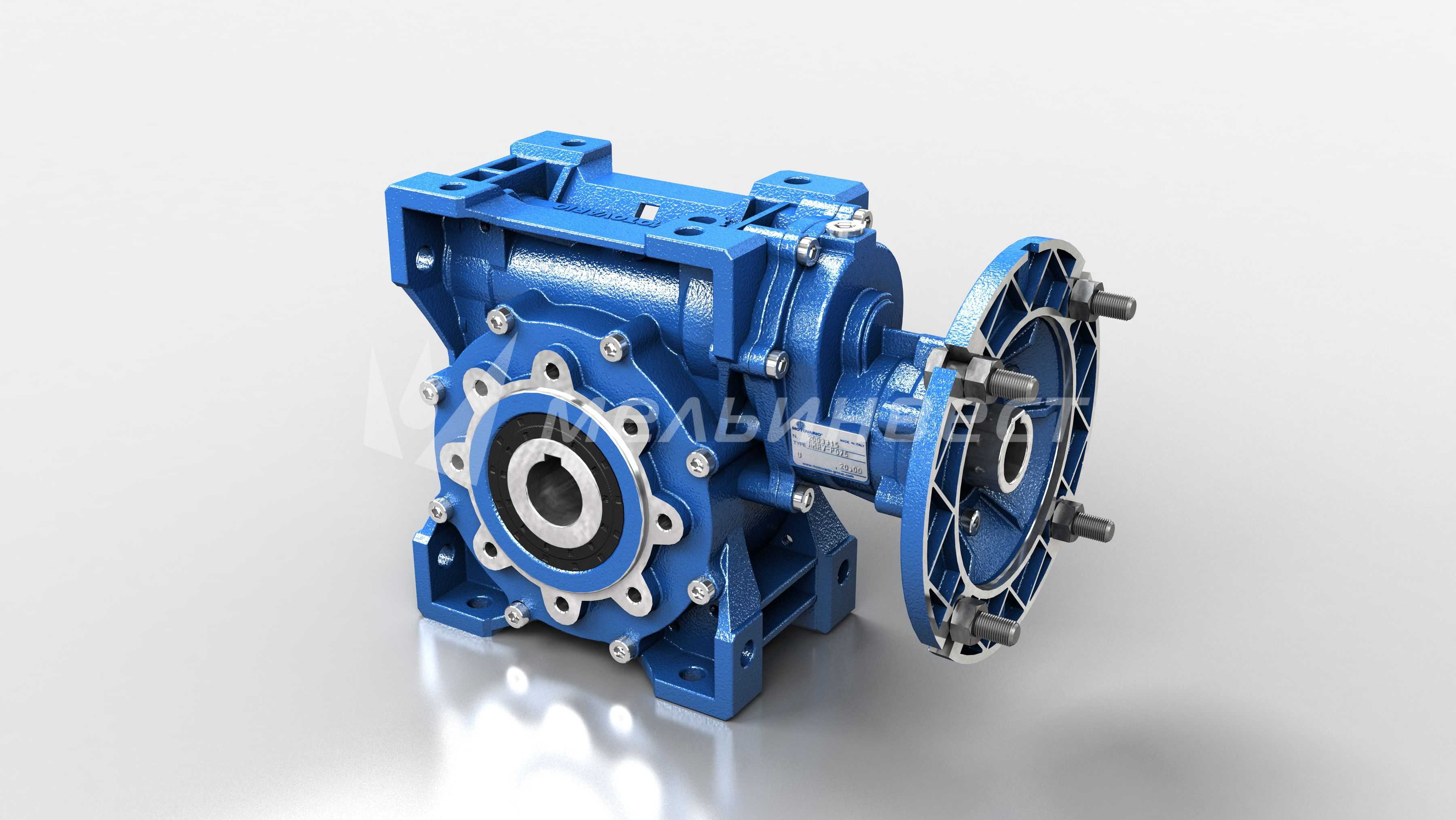

Опции к червячным мотор-редукторам

К дополнительным опциям относятся редукторная вариаторная приставка, позволяющая плавно регулировать скорость вращения вала, и цилиндрическая ступень, которая устанавливается между червячным редуктором и электродвигателем для повышения мощности привода.

Ключевые особенности червячных мотор-редукторов

  • Агрегаты комплектуются червячными редукторами, которые обеспечивают оборудованию плавную работу и бесшумность.
  • КПД мотор-редукторов составляет 92-94%. Величина этого показателя зависит как от исполнения системы смазки, так и от конструктивных особенностей привода.
  • Червячные мотор-редукторы выпускаются с одной или двумя ступенями. Наибольшее распространение получили одноступенчатые агрегаты, однако их передаточные числа невелики по сравнению с двухступенчатыми моделями.
  • Червячная передача подвержена заеданию, поэтому червячные мотор-редукторы эксплуатируются в присутствии большого количества смазки. При этом используется масло с большой вязкостью.
  • Червяк передачи может располагаться сбоку, под или над зубчатым колесом. Боковое расположение менее удобно, поскольку затрудняет обслуживание мотор-редуктора.
  • Возможность самоторможения является как преимуществом, так и недостатком червячных приводов. В некоторых случаях такая способность нежелательна.

По вопросам подбора и заказа червячного мотор-редуктора обращайтесь к нашим специалистам.

  • Свежие записи
    • Чем отличается двухтактный мотор от четырехтактного
    • Сколько масла заливать в редуктор мотоблока
    • Какие моторы бывают у стиральных машин
    • Какие валы отсутствуют в двухвальной кпп
    • Как снять стопорную шайбу с вала
    • Правообладателям
    • Политика конфиденциальности

    Механика 2023 Информация, опубликованная на сайте, носит исключительно ознакомительный характер

Ремонт редуктора

Несложный ремонт червячного редуктора можно осуществить собственными силами. Если мотор и привод объединены в одном корпусе, то следует аккуратно разобрать механизм.

Часть общего картера, в которой находится привод, также подлежит разбору.  Если конструкция червячного привода изготовлена под высокоскоростной мотор, то, прежде чем приступать к разбору редуктора, необходимо слить трансмиссионное масло из корпуса.

В редукторе этого типа применяются высококачественные подшипники, поэтому наиболее часто необходимость ремонте возникает если шестерня и червяк изношены свыше предельных значений. Рабочая пара всегда подлежит одновременной замене на полный ремкомплект, который прежде чем поступить в торговую сеть, должен быть правильно подобран и испытан на специальном стенде.

Конструкция червячного редуктора также позволяет осуществить регулировку зацепления шестерни с червяком без разбора корпуса. Для этой цели используется болт, который встроен  в корпус. Если имеется чертёж устройства, то можно без труда определить, где шестерня регулируется. Если чертёж отсутствует, то косвенным признаком регулировочного болта, будет наличие на нём контргайки, которая используется для фиксации отрегулированного зазора между червяком и зубчатым колесом. Крайне редко подшипники редуктора требуют замены. Обычно привод оснащается качественными шарикоподшипниками, которые не требуют замены или ремонта в течение всего эксплуатационного срока детали. Подшипники могут быть испорчены только в том случае, когда привод долгое время использовался без смазки или с применением некачественных смазочных материалов.

Рулевое управление

Он используется в автомобиле не только в мостах, но и в рулевой системе. На самом деле жидкостный рулевой редуктор – это старейшая система, которая прошла множество изменений, но технический принцип ее остался общим.

Рулевой редуктор имеет ряд преимуществ, главным из которых является большое отношение передачи энергии. Можно сказать, что к достоинствам относится низкий шум работы редуктора и плавность хода. Рулевой редуктор также обладает и недостатками, главным из которых является быстрый износ цепного механизма и обильное выделение тепла. Приводом для рулевого преобразователя энергии служит рулевое колесо.

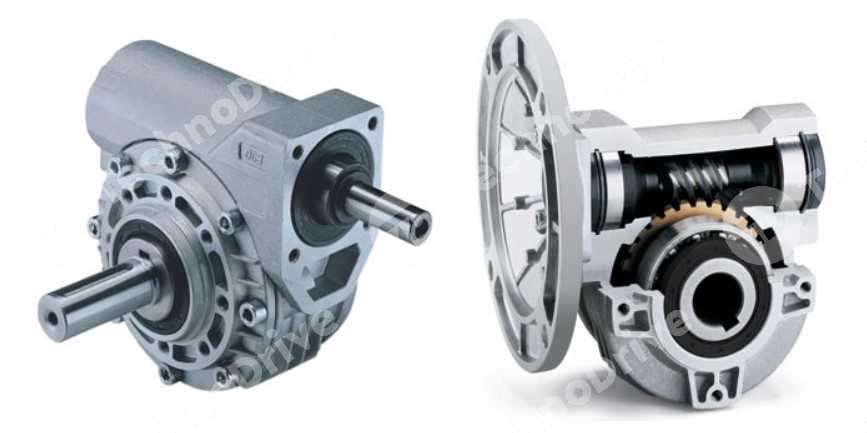

Устройство и принцип работы

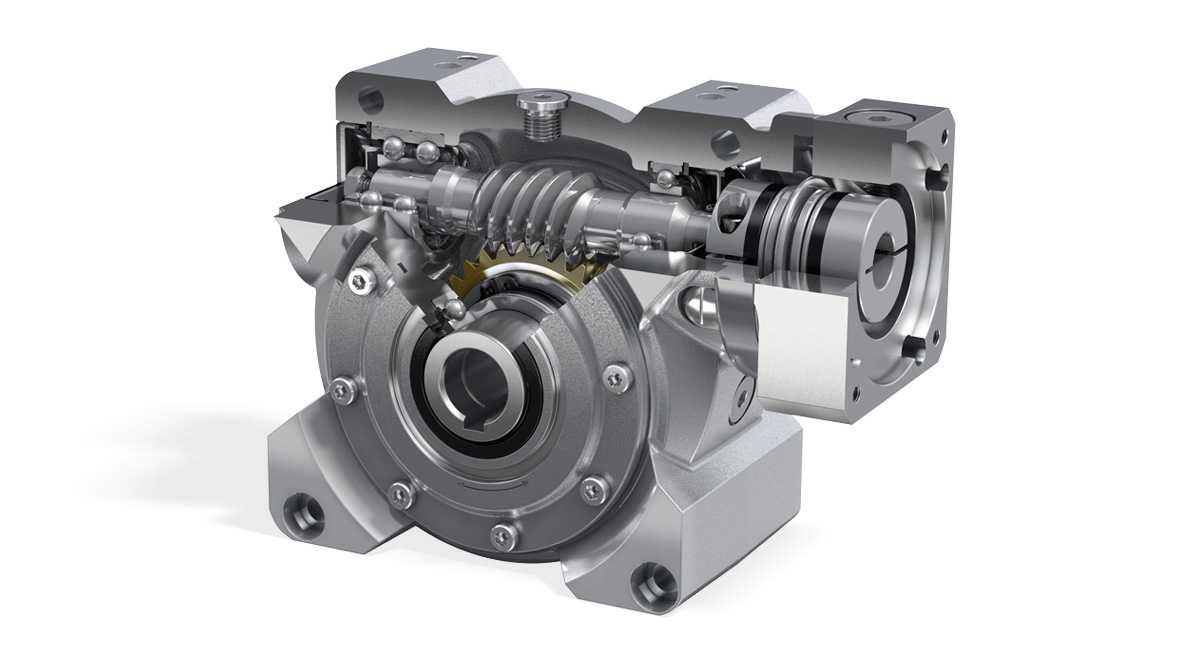

Классический редуктор представлен сочетанием различных элементов, которые при взаимодействии обеспечивают передачу усилия. Принцип работы червячного редуктора связан с особенностями основного элемента, в качестве которого выступает червеобразный ведущий винт. Именно он определяет название устройства. Кроме этого, классический вариант исполнения представлен сочетанием следующих элементов:

  1. Шестерня имеет цилиндрическую форму, на поверхности которой есть зубья. Она получила весьма широкое распространение, находится в непосредственном соединении с червяком.
  2. Для крепления шестерни применяется вал. Он расположен под прямым углом относительно червяка.
  3. Все элементы расположены в корпусе, который часто изготавливается из чугуна. Для того чтобы можно было провести обслуживание корпус делается составным, нижняя часть выступает в качестве фиксирующего элемента.
  4. Соединение двух элементов корпуса и фиксация других деталей проводится при применении различных уплотнительных элементов. Их применение можно связать с тем, что в корпусе находится масло, которое разбрасывается на момент работы для обеспечения требуемого охлаждения и снижения степени износа.
  5. Вращение вала обеспечивается за счет установки подшипников самых различных типов. Этой детали уделяется довольно много внимания, так как на момент службы устройства именно они часто выходят из строя.

При этом на выходе происходит понижение количества оборотов и повышение усилия. Кроме этого, редуктора червячные технические характеристики могут иметь следующие:

  1. Выделяют тихоходные и быстроходные варианты исполнения. При этом в случае небольшой скорости вращения червяк устанавливается снизу, при большой – сверху. Тихоходный вал должен смазываться соответствующим образом, так как в противном случае он не прослужит долго.
  2. Если вращение основных деталей происходит при большой скорости, то масло должно подаваться под большим давлением. Низководная червячная пара может смазываться без давления при естественной циркуляции масла.

Сегодня корпус редуктора в большинстве случаев изготавливается при применении чугуна, так как этот материал выдерживает существенное воздействие окружающей среды. Передаточное число червячного редуктора зависит от размеров механизма. Чертеж устройства можно встретить в интернете, кроме этого его созданием занимается инженер с соответствующей подготовкой.

При выборе рассматриваемого механизма учитываются самые различные параметры, но передаточное отношение червячного редуктора можно считать наиболее важным параметром.

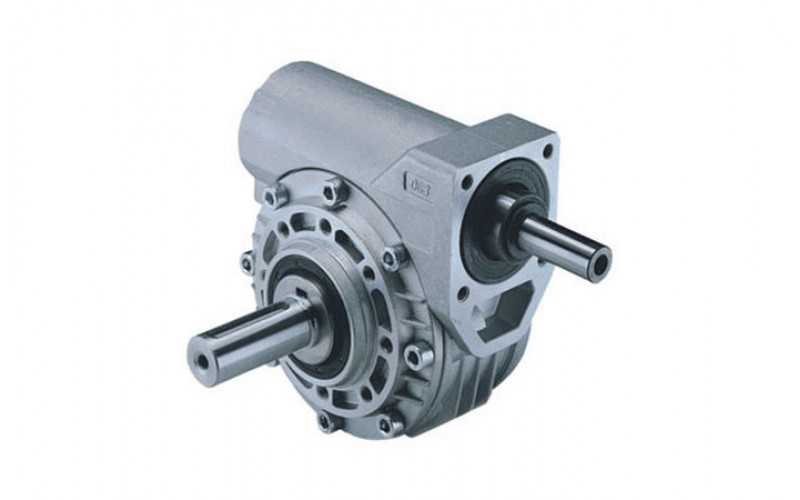

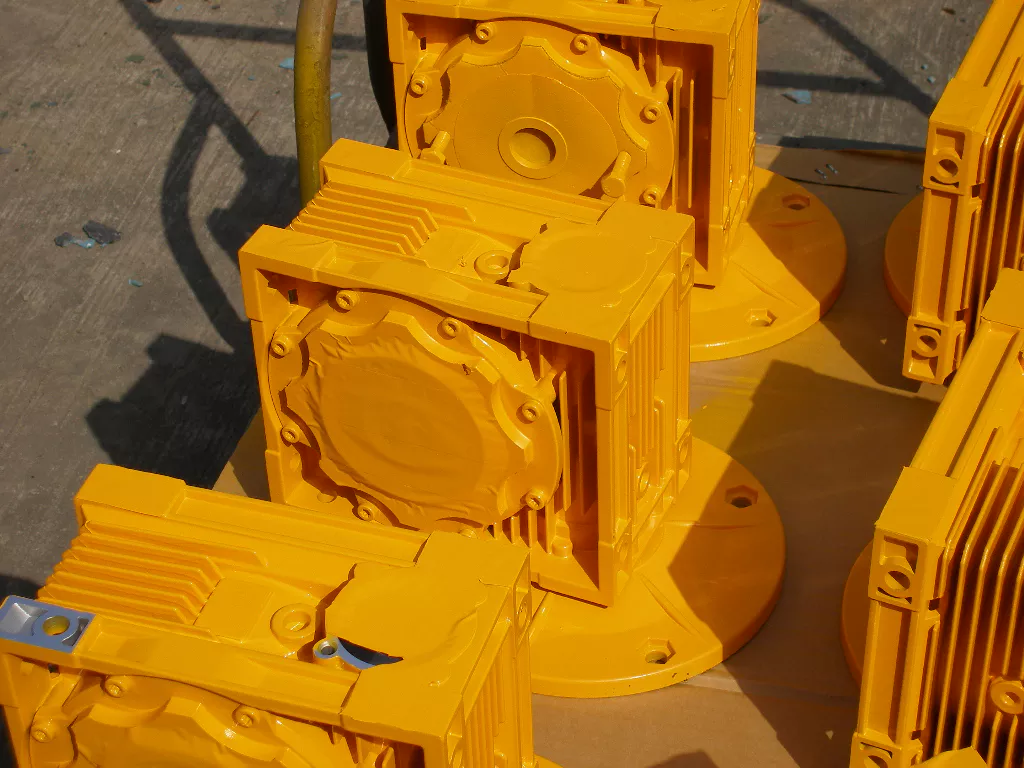

Червячный редуктор

Дома Коробка передач из литого под давлением алюминиевого сплава (RV025~RV090)
Чугунная коробка передач (RV110 ~ RV150)
Коробка передач из нержавеющей стали (RV110~RV150)
Червячное колесо Пригодный для носки оловянный (оловянный) бронзовый сплав, алюминиевый бронзовый сплав
Червячный вал 20Cr Сталь, науглероживание, закалка, шлифование, твердость поверхности 56-62HRC, оставшийся науглероженный слой 0.3-0.5 мм после точного шлифования
Конфигурации входа Оснащен электродвигателями (двигатель переменного тока, тормозной двигатель, двигатель постоянного тока, серводвигатель)
Применимые двигатели Электродвигатели переменного тока и двигатели с тормозом, нормализованные по стандарту IEC.
DC Motors
Сервомоторы
Конфигурации выходов Вывод полого вала с ключом
Полый вал с выходным фланцем
Вставной выходной вал
Опции Заднее удлинение червячного вала, одинарный выходной вал, двойной выходной вал, выходной фланец, моментный рычаг, пылезащитный чехол
Установка Фланцевое крепление, крепление на лапах, крепление моментного рычага
Смазка Консистентная смазка
Смазывание в масляной ванне и брызгах
Охлаждение Естественное охлаждение
Соотношение 5, 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100

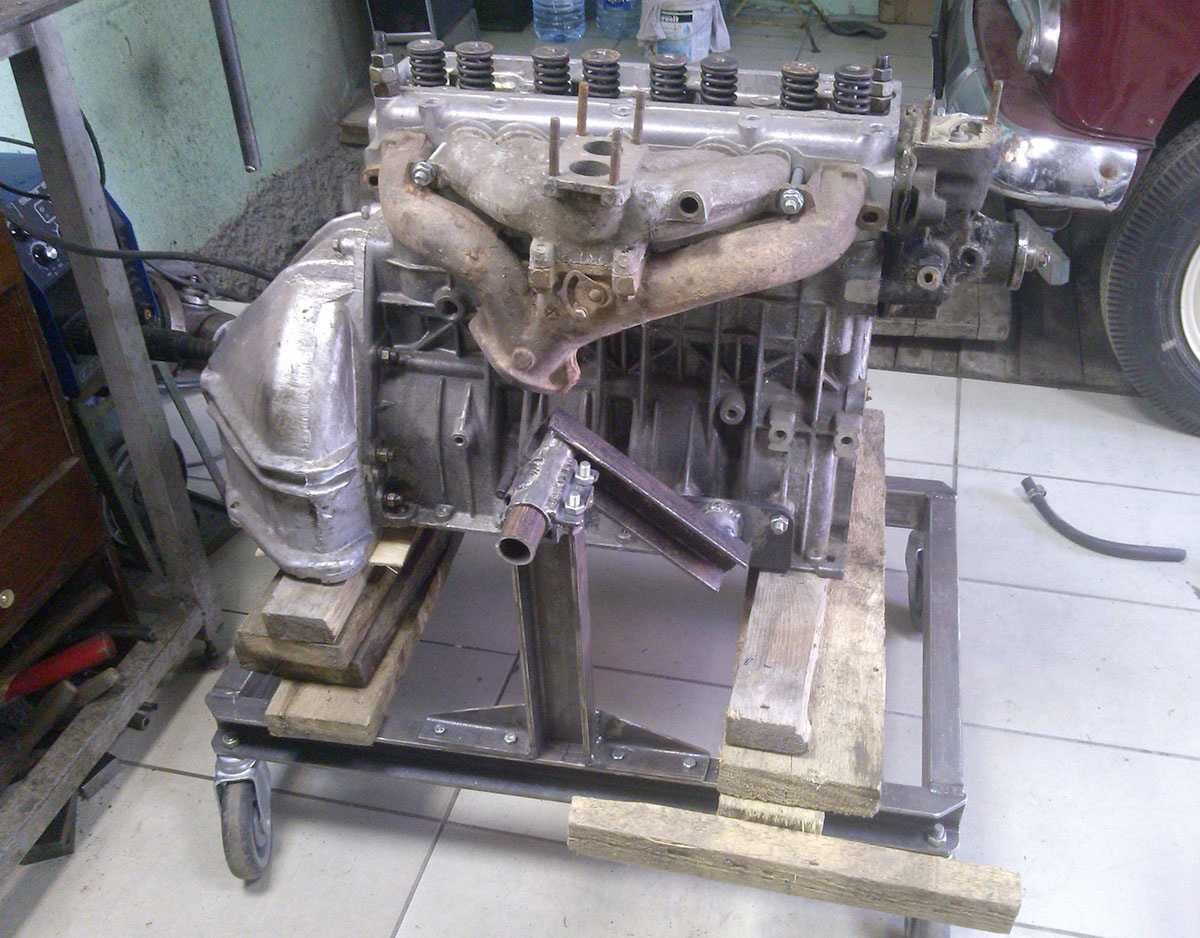

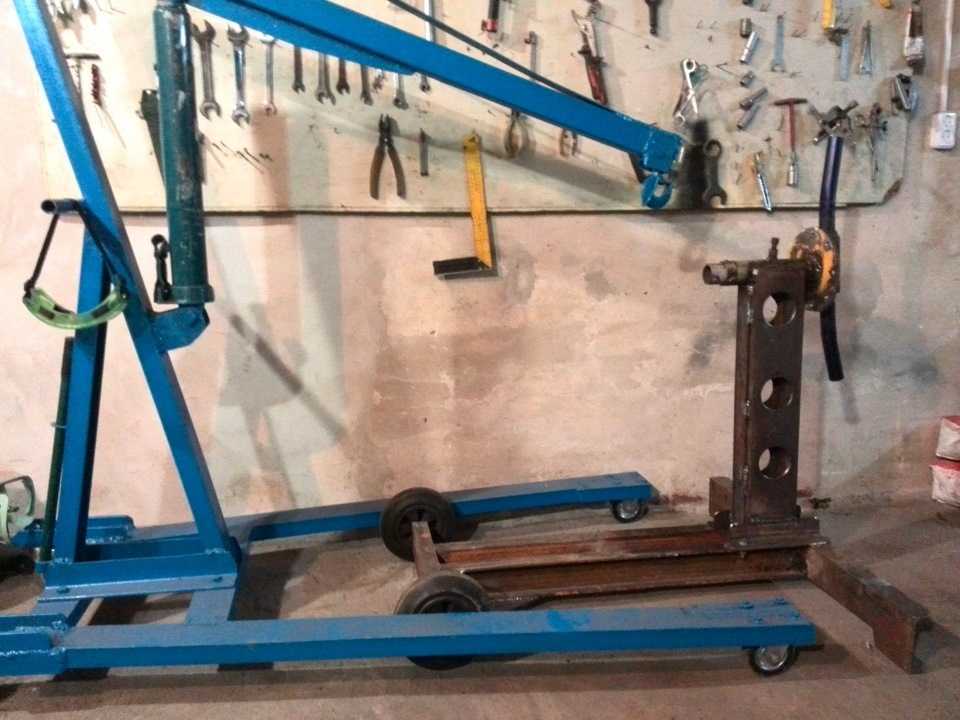

Чертежи и фото кантователей для двигателей ВАЗ

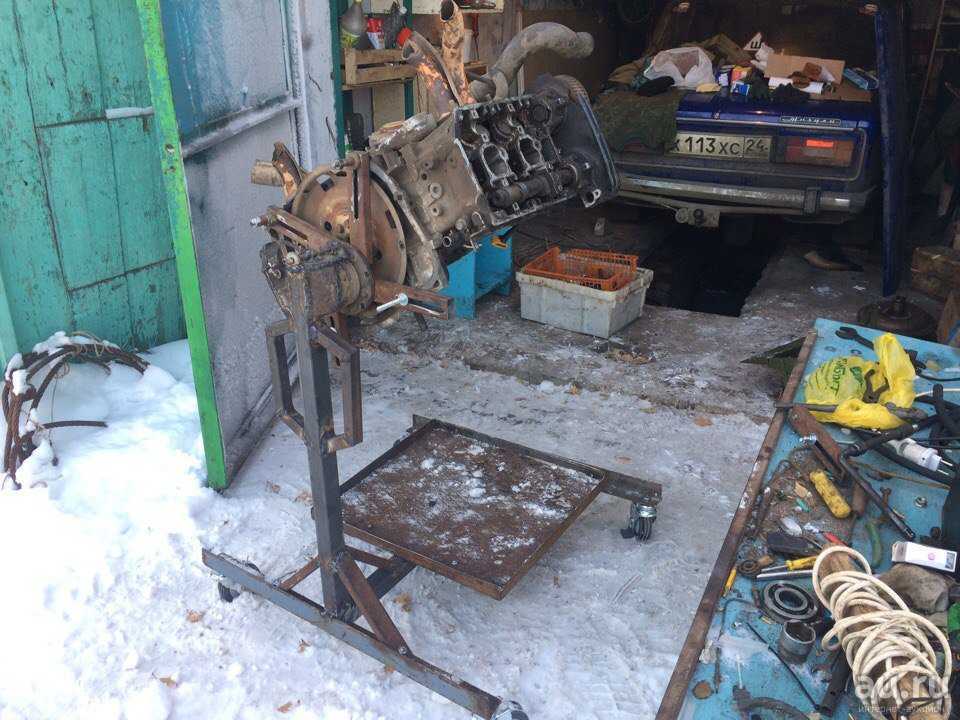

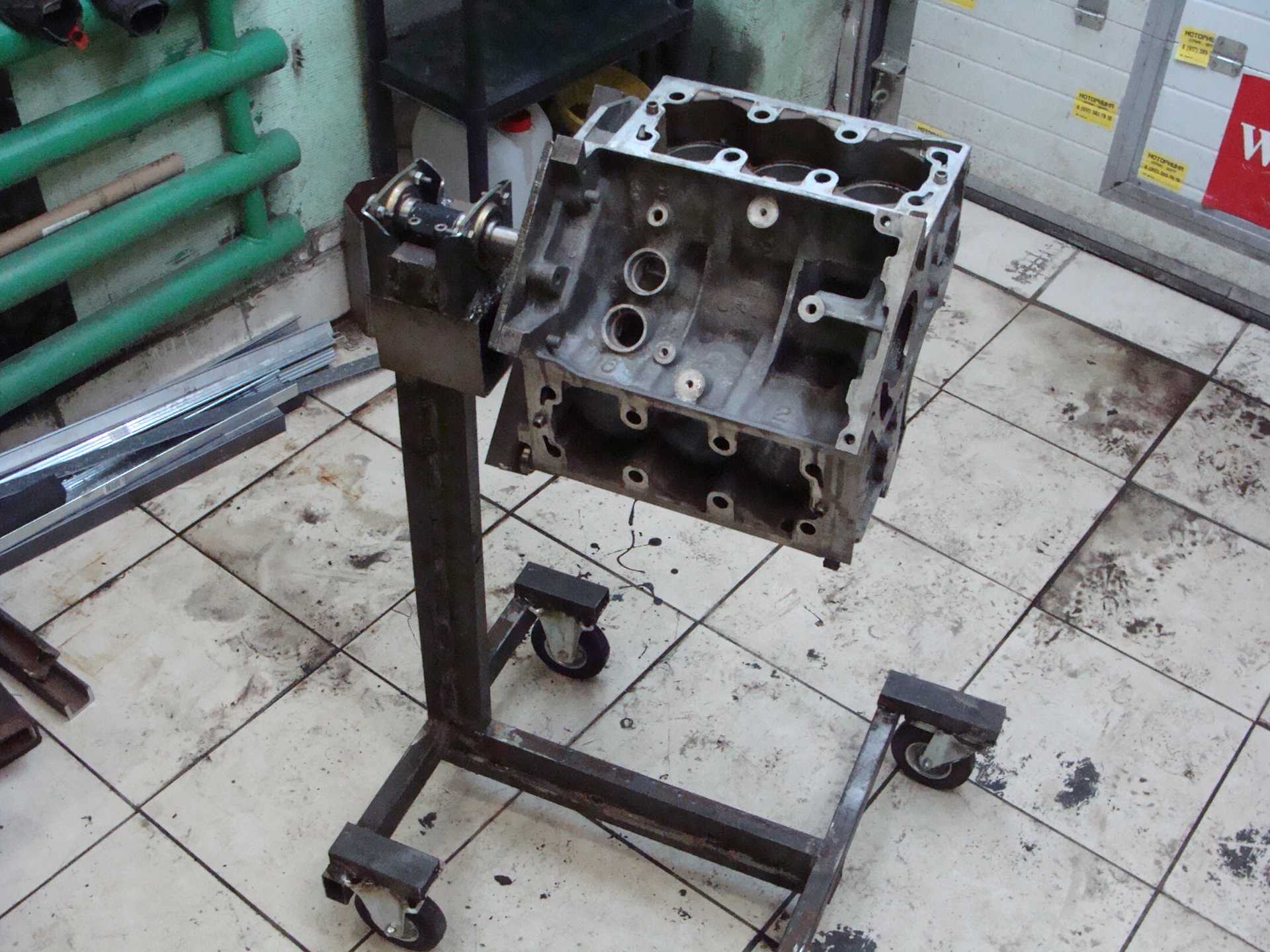

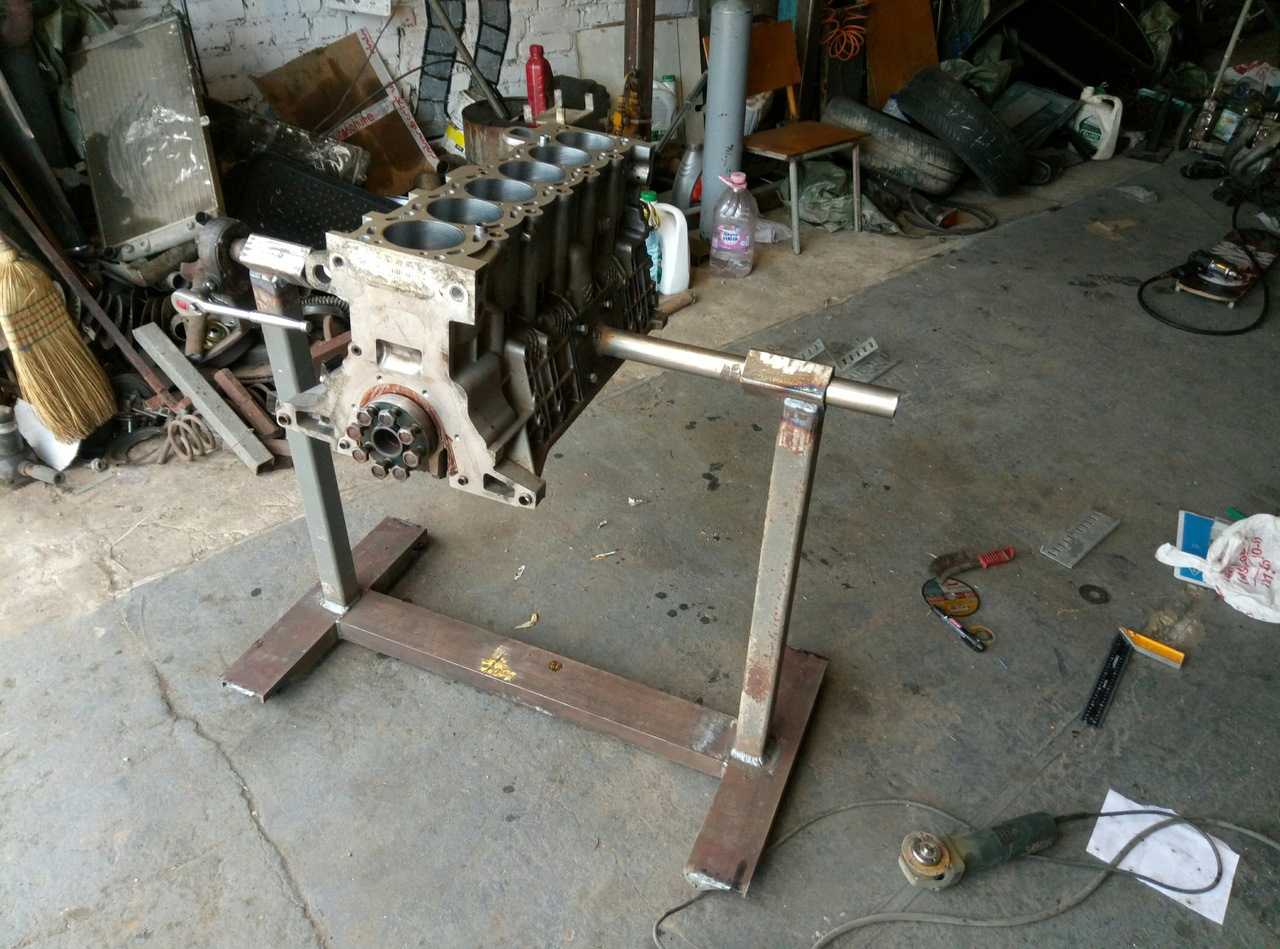

Самый простой вариант решения этого вопроса показан на фото. Простейший кантователь, правда с одной точкой крепления двигателя и всего тремя дополнительными раскосами, которые снимают основную нагрузку с большей части центральной стойки. А она и без того усилена дополнительным ребром жёсткости в виде того же профиля.
