Коленвал: устройство, назначение, принцип работы

Поршневые кольца

Поршневые кольца обеспечивают плотное подвижное соединение поршня с цилиндром. Они предотвращают прорыв газов из надпоршневой полости в картер и попадание масла в камеру сгорания. Различают компрессионные и маслосъемные кольца.

Компрессионные кольца (два или три) устанавливают в верхние канавки поршня. Они имеют разрез, называемый замком, и поэтому могут пружинить. В свободном состоянии диаметр кольца должен быть несколько больше диаметра цилиндра. При введении в цилиндр такого кольца в сжатом состоянии оно создает плотное соединение. Для того чтобы обеспечить возможность расширения установленного в цилиндре кольца при нагревании, в замке должен быть зазор 0,2…0,4 мм. С целью обеспечения хорошей приработки компрессионных колец к цилиндрам часто применяют кольца с конусной наружной поверхностью, а также скручивающиеся кольца с фаской на кромке с внутренней или наружной стороны. Благодаря наличию фаски такие кольца при установке в цилиндр перекашиваются в сечении, плотно прилегая к стенкам канавок на поршне.

Маслосъемные кольца (одно или два) удаляют масло со стенок цилиндра, не позволяя ему попадать в камеру сгорания. Они располагаются на поршне под компрессионными кольцами. Обычно маслосъемные кольца имеют кольцевую канавку на наружной цилиндрической поверхности и радиальные сквозные прорези для отвода масла, которое по ним проходит к дренажным отверстиям в поршне (см. рис. а). Кроме маслосъемных колец с прорезями для отвода масла используются составные кольца с осевыми и радиальными расширителями.

Для предотвращения утечки газов из камеры сгорания в картер через замки поршневых колец необходимо следить за тем, чтобы замки соседних колец не располагались на одной прямой.

Поршневые кольца работают в сложных условиях. Они подвергаются воздействию высоких температур, а смазывание их наружных поверхностей, перемещающихся с большой скоростью по зеркалу цилиндра, недостаточно. Поэтому к материалу для поршневых колец предъявляются высокие требования. Чаще всего для их изготовления применяют высокосортный легированный чугун. Верхние компрессионные кольца, работающие в наиболее тяжелых условиях, обычно покрывают с наружной стороны пористым хромом. Составные маслосъемные кольца изготавливают из легированной стали.

Как правильно установить коленвал

При самостоятельной «укладке» коленчатого вала в мотор своего автомобиля, нужно помнить простые правила:

между поверхностями шеек коленчатого вала и вкладышей обязательно должен быть зазор для масляного клина. Величину этого зазора устанавливает производитель конкретного мотора. Зазор не должен выходить за эти допуски;
коленвал, его каналы, блок цилиндров, вкладыши и руки сборщика должны быть идеально чистыми;
диаметр шеек коленвала должен соответствовать заводским допускам и размерам вкладышей. Нельзя с шейками номинального размера применять вкладыши ремонтных размеров и наоборот. С коленвалом номинального размера использовать только номинальные вкладыши. Если шейки коленчатого вала прошлифованы под ремонтный размер, то и вкладыши надо использовать соответствующего ремонта.
перед укладкой коленвала в блок цилиндров нужно убедиться в качестве шатунных вкладышей и самих шатунов. Если перед ремонтом, в каком то из шатунов были разрушены, или провёрнуты вкладыши, нужно затянуть крышку шатуна моментом, предписанным изготовителем и проверить внутренний диаметр нижней головки шатуна на соответствие заводским размерам. При несоответствии этим размерам шатун заменить.

Если с шатуном всё в порядке, надо вставить вкладыши в шатуны, смазать их маслом, лучше трансмиссионным, и затянуть положенным моментом. Каждый на своей шатунной шейке. Провернув шатун на несколько оборотов вокруг шейки, снимаем его и проверяем поверхность вкладышей. На них не должно быть никаких следов от контакта с шатунной шейкой. Если есть следы касания, а шатун тяжело проворачивается вокруг шейки, вкладыш придётся заменить.

Нужно помнить, что крышка на заводе растачивалась заодно со своим шатуном, в положении, когда пазы под замки вкладышей находятся с одной стороны. Поэтому путать между собой крышки и шатуны нельзя. При установке крышки на шатун, замки вкладышей должны находиться с одной стороны.

Проверив шатуны и их вкладыши, приступаем к укладке коленчатого вала в блок цилиндров. Требования к пастелям коренных вкладышей в блоке цилиндров такие же, как у шатунов. Кроме того, пастели в блока цилиндров должны быть строго сосны. Несоосностью и износом пастелей особенно подвержены блоки цилиндров из лёгких сплавов.

Если с размерами и соосностью пастелей всё в порядке, вставляем в них вкладыши. Как правило, коренные вкладыши, вставляемые в блок цилиндров, имеют проточку посредине для лучшего подвода масла, а вкладыши в крышках, на которые приходится основная нагрузка при работе двигателя – сплошные. Путать их при сборке нельзя.

Установив в свои пастели упорные кольца, смазываем вкладыши маслом и укладываем в них коленчатый вал. Устанавливаем на свои места крышки коренных подшипников и затягиваем их положенным моментом. Затяжку начинаем от средней крышки к крайним, в шахматном порядке.

Крышки нельзя путать между собой, так как отверстия под коленвал в блоке цилиндров растачивают за один проход, с затянутыми болтами крепления крышек. При этом пазы под замки вкладышей в пастели блока цилиндров и её крышке, находятся с одной стороны. В таком положении их и нужно устанавливать при сборке коленчатого вала с блоком.

После затяжки всех крышек, проворачиваем коленвал на несколько оборотов. Он должен свободно, без заеданий проворачиваться от руки. Замеряем осевой зазор между упорными полукольцами и щекой и снимаем коленвал.

Осматриваем все вкладыши. На них не должно быть следов касания с шейками. Если это так и замеренный осевой зазор упорных полуколец соответствует норме, окончательно укладываем коленчатый вал в блок цилиндров и затягиваем его крышки от центральной к крайним положенным моментом.

Если какие то вкладыши зажимает, а с геометрией коленвала и пастелей блока цилиндров всё в порядке, такие вкладыши придётся заменить.

Вот собственно и всё о коленчатом вале.

Возможно, будет полезно почитать:

Приятные мелочи для поднятия настроения Подарок парню для поднятия настроения ;
Питьевой йогурт с фруктовыми добавками ;
Шаблон комментариев WordPress ;
Самые богатые бандиты в мире ;
Тренировка плеч: как сделать плечи широкими ;
Alcatel OneTouch Idol X — Технические характеристики ;
Манифестация… Использование вашей силы У вас появится влечение к этой цели ;
«Пятый» седан Mercedes-Benz E-Class Серийное и дополнительное оборудование ;

Виды дефектов постелей коленвала

На коленчатом вале часто встречается дефект цилиндрических поверхностей (элипсность) – для обнаружения дефекта следует измерять форму поперечного сечения и сравнить с номинальными размерами. При замерах обнаруживается, что в направлении, совпадающем с направлением перемещения поршней, происходит увеличение диаметров всех отверстий в сравнении с номинальным значением. Деформации подвергаются коренные крышки.

Износ постелей коленчатого вала мы рассматриваем на примере двигателя с чугунным блоком. У двигателей с блоками цилиндров из других более легких сплавов после аналогичного пробега в 300 тысяч километров наблюдается другая картина. В таком случае обычно отверстия постелей увеличиваются в размерах, что приводит к их эллипсности. Для определения отклонений мы делаем замеры в плоскости разъема опоры и такие же замеры перпендикулярно ей, после чего получаем разность диаметров, которая равна до 0,05 мм.

Причиной эллипсности постелей коленвала может быть нарушение нормальной смазки коренных подшипников. Нарушение смазки приводит к повышению температуры в месте контакта шейки коленвала и вкладыша, в последствие нагревается и постель коленвала. Вследствие ослабления элементов опор вала (болтов, крышек), наблюдается нарушение геометрии отверстия.

Повышение температуры сопровождается расплавлением антфрикционного слоя, что может привести к прихвату вкладыша. Прихват вкладыша (проворачивание вкладыша) вызывает сильный износ опорных поверхностей. Как следствие одна из опор, с худшими условиями смазки, получает сильные повреждения.

Виды

Что же касается разновидностей распределительных валов двигателя, то их классифицируют в зависимости от расположения и количества на двигателе внутреннего сгорания. Распредвал является ключевым компонентом газораспределительного механизма и всего двигателя. В зависимости от того, как располагается этот элемент, выделяют 2 варианта:

с нижним расположением;
с верхним размещением.

Отсюда и разделение моторов внутреннего сгорания с верхним и нижним распредвалов. Когда-то нижнее расположение считалось лучшим и самым оптимальным для автомобильных двигателей. Но они были актуальными до 50-х годов прошлого века. Именно тогда все моторы создавались нижнеклапанного типа. Потому и распределительный вал находился снизу силовой установки. Тарелки клапанов размещались так, что они смотрели вверх. Подобная схема изготовления моторов объяснялась тем, что это проще и дешевле в плане производства. При этом страдал фактор производительности, о чём инженеры догадались несколько позже, когда появился новый вариант размещения распределительного вала. Учитывая объективные недостатки, от старой схемы с нижним расположением постепенно начали отказываться. Ему на смену пришла уже классическая и привычная схема с головкой блока цилиндров и установленными в ней клапанами и распределительным валом. Теперь клапана начали открываться вниз, а схема получила верхнее расположение распредвала.

Хотя нельзя отрицать тот факт, что даже на некоторых современных двигателях продолжают использовать нижневальную систему, где клапана располагаются сверху. Только она значительно усовершенствовалась по сравнению с предшественниками, а потому имеет полное право на существование при грамотной реализации. Двигатели с нижним расположением распределительного вала отличаются тем, что здесь дополнительно предусматривается установка специальных штанг. Они применяются для компенсации расстояния, которое имеется между кулачками распредвала и толкателями клапанов, находящихся в головках цилиндров. Даже несмотря на наличие современных нижневальных двигателей внутреннего сгорания, они считаются устаревшей схемой, а потому большинство автопроизводителей уже давно не используют её в производстве своих силовых агрегатов. Такие методы размещения требуют дополнительных мер, они характеризуются внушительными технологическими ограничениями, не позволяют развивать высокие обороты.

Количество валов

Отдельно рассматриваются виды двигателей в зависимости от того, сколько распределительных валов предусмотрено в их конструкции. Если заглянуть в подкапотное пространство современного силового агрегата, можно встретить несколько вариантов:

Газораспределительные механизмы (ГРМ), оснащённые только одним распредвалом;
ГРМ, конструкция которых включает пару распределительных валов;
Двигатели, где используется более 2 распредвалов.

Именно первые два типа двигателей внутреннего сгорания, где газораспределительный механизм включает 1 или 2 распредвала, являются наиболее популярными и распространёнными. Зачастую количество распредвалов зависит напрямую от количества клапанов на цилиндр. Если у двигателя конструкция предусматривает от 3 и более клапанов, которые приходятся на 1 цилиндр, то здесь скорее всего будет использовать двухраспредвальная схема. Несмотря на наличие таких правил и закономерностей, исключения встречаются всегда и везде. Компания Mitsubishi из Японии выпускает модель Lancer, под капотом которого может размещаться рядный четырёхцилиндровый двигатель, именуемый как 4G18. На каждом цилиндре здесь сразу 4 клапана, но распределительный вал используется всего один. А если взять в качестве примера модель гиперкара Veyron производства компании Bugatti, то есть конструкторы предусмотрели сразу 4 распределительных вала на двигателе.

Есть и другие примеры несколько иного подхода к использованию распредвала и его конструкции. Японские инженеры из компании Honda для своей системы под названием VTEC придумали оригинальный ход. Здесь сразу несколько кулачков отвечают за регулировку высоты поднятия только одного клапана. То есть на каждый из клапанов приходится по несколько рабочих кулачков. Инженеры постоянно работают над усовершенствованием систем газораспределения, повышают эффективность работы ГРМ, меняют фазы. Всё это позволяет повысить производительность двигателя, поднять его максимальную скорость, обеспечить лучшее ускорение. При этом не забывают о вопросах экономии топлива.

Коленвал – это что? Устройство, назначение, принцип работы

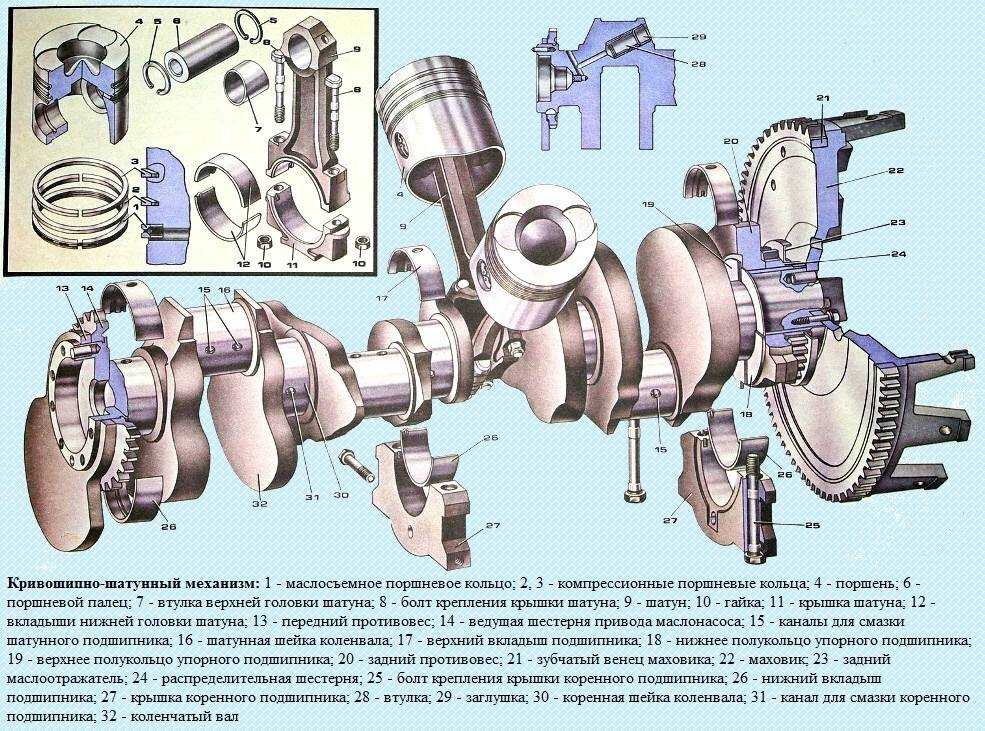

Коленвал – это один из главных элементов двигателя. Он является частью кривошипно-шатунного механизма. Она имеет сложное устройство. Что собой представляет данный механизм? Давайте рассмотрим.

Устройство и назначение

Коленчатый вал воспринимает усилия от поршня и преобразует их в механическую энергию. На этот механизм воздействуют силы вращения. Работает он постоянно под высокой нагрузкой. Поэтому, чтобы деталь не вышла преждевременно из строя, коленчатые валы изготавливают из качественных, высокопрочных чугунных сплавов. Затем все детали закаляются током высокой частоты. Различают валы с двойным противовесом или вовсе без противовеса. Располагается колневал двигателя непосредственно в корпусе мотора. Что касается конструкции, то она в целом зависит от двигателя.

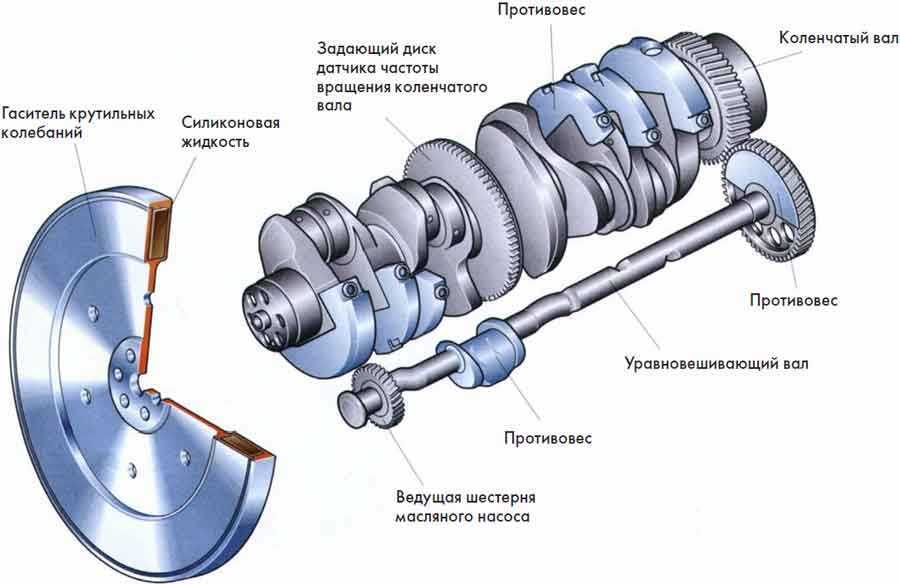

Вспомогательные механизмы

Итак, зная, для чего предназначен коленвал двигателя и какие силы воздействуют на него во время работы, можно понять, почему сопряжения между щеками и шатунными шейками немного закруглены. Это позволяет предотвратить преждевременные разрушения. Между щек расположена шатунная рейка. Механики, которые обслуживают двигатели, называют ее «коленом». Она предназначена для того, чтобы обеспечивалось равномерное воспламенение, чтобы работа двигателя была максимально уравновешенной, чтобы на вал действовали минимальные крутильные и изгибающие силы. Коленвал это – деталь, работающая при высоких оборотах. Вращение шатунов и самого вала на опорах обеспечивается за счет подшипников скольжения. Установлены упорные элементы на крайней или средней коренной шейке. В задачи этого подшипника входит предотвращение осевых смещений и перемещение механизма.

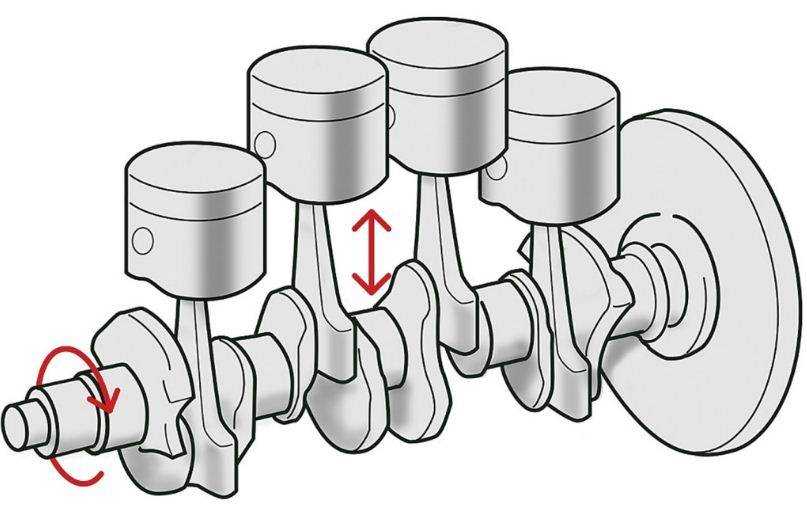

Работа коленчатого вала изнутри

Принцип работы в целом простой. Когда поршень максимально удален, щеки и шатун коленчатого вала выстраиваются в одну линию. В этот момент в камерах сгорания воспламеняется топливо и выделяются газы, которые двигают поршень к коленчатому валу. С поршнем движется и шатун, головка которого проворачивает коленчатый вал. Когда последний развернется, шейка шатуна движется вверх и с ней перемещается поршень.

Система смазки

Важную роль играет смазка. Коленвал – это деталь вращения, а значит, он будет испытывать трение. От общей смазочной магистрали к опорам шеек обеспечен подвод смазки. Затем по каналам в щеках масло попадется и к шейкам шатунов. Смазка значительно повышает износостойкость всех деталей вала.

Неисправности

В силу высоких нагрузок данный механизм выходит из строя. Среди типовых неисправностей можно выделить ускоренный износ шеек. Он связан с проблемами в блоке цилиндров. Также нередко случаются задиры на поверхностях шеек. Это случается из-за неудовлетворительной циркуляции или отсутствия смазки, либо в связи с нарушением температурных режимов. Царапины на поверхностях шеек можно видеть особенно часто. Необходимо различать просто царапины и трещины, которые образуются вследствие усталости металла. Нередко случаются биения и прогиб детали. Это особенно актуально для двигателей высокооборотистых автомобилей.

Как выполнить замену?

Конечно, при некоторых видах неисправностей можно обойтись ремонтом – шлифовкой либо проточкой. Но иногда восстановить вал не получается. В таком случае можно заменить старый механизм на новый. Кстати, в двигателе это наиболее дорогая составляющая. Особенно в дизельных силовых агрегатах.Прежде чем будет выполнена замена коленвала, проверяются осевые люфты. Это упростит подбор осевых вкладышей. Необходимо найти метки на вкладыше и блоке цилиндров. Они указывают направление установки крышек коренных подшипников. Все детали, которые мешают демонтировать вал, необходимо также снять. В руководствах по ремонту процесс демонтажа описывается по-разному, так как есть 8-ми и 16-клапанные двигатели, с рядной или V-образной системой расположения цилиндров. Затем необходимо установить новый коленчатый вал на место старого – нужно строго соблюдать инструкции производителя автомобиля и не перепутать положение коленвала. Ввиду высокой ответственности все работы нужно производить в специализированном сервисе.

Итак, мы выяснили устройство, назначение и принцип работы коленчатого вала автомобиля.

Щеки — коленчатый вал

Щеки коленчатых валов имеют различную форму ( фиг.

Щеки коленчатого вала воспринимают сложные переменные напряжения: касательные от кручения и нормальные от изгиба и растяжения-сжатия.

Щеки коленчатого вала могут иметь различную форму и размеры, которые устанавливают, исходя из условий прочности и надежности вала. Обычно щеки делают одинаковой формы, преимущественно в виде круглых или эллиптических дисков ( фиг.

Щеки коленчатого вала подвергаются переменному изгибу, растяжению-сжатию и кручению. Запасы прочности определяют в местах перехода шеек в щеку — в галтелях.

Щеки коленчатого вала для шестицилиндрового двигателя по схеме е также целесообразно выполнять круглой формы ( фиг.

На щеки коленчатого вала надеты кулачки соответствующего профиля, осуществляющие открытие впускного и выпускного клапанов детандера. Кулачки обкатываются роликами двуплечих рычагов, сидящих на оси; короткое плечо рычага заканчивается вилкой, в которую входит тяга клапана. Шейка вала охватывается головкой шатуна; внутренняя поверхность, соприкасающаяся с шейкой вала, залита баббитом и смазывается через воронку масленкой-капельницей. Шток присоединяется к крейцкопфу с помощью муфты с правой и левой резьбой. Оба детандера располагаются на крышке таким образом, что выступающие концы валов обращены друг к другу; они соединяются муфтой с резиновыми пальцами. На муфту надет маховичок диаметром 300 мм для увеличения плавности хода детандеров. Торможение детандеров, которые делают 250 — 270 об / мин, осуществляется асинхронным трехфазным электродвигателем, работающим в режиме генератора; мотор соединяется со шкивом-маховиком ременной передачей.

Коренными шейками являются щеки коленчатого вала и, тем самым, значительно уменьшается длина двигателя.

Пустотелый палец 23 запрессован в щеки коленчатого вала. На конце коленчатого вала укреплен маховик 19, в ручьи которого укладывают шнур для запуска двигателя.

Выверка взаимного положения рам компрессора, имеющего две рамы I — уровень. 2 — поверочная линейка. 3 — осевая струна. 4 — кривошип.

При замыкании электроштихмасом струны и щеки коленчатого вала в наушниках слышны потрескивания. При этом натянутая струна должна быть электрически изолирована от вала.

Значения ( kJD для галтели у щеки коленчатого вала при изгибе представлены на фиг.

Значения ( kx) D для галтели у щеки коленчатого вала при изгибе представлены на фиг.

При трении о торцы роликов подшипника шатуна изнашиваются щеки коленчатого вала. Форму изношенной поверхности щеки восстанавливают шлифованием на плоскошлифовальном станке.

Значения ( ka) D для галтели у щеки коленчатого вала при изгибе представлены на фиг.

Для чего нужен датчик коленвала

Датчик положения коленчатого вала (ДПКВ) используется в автомобилях, которые оборудованы системами электронного управления мотором. Поскольку вращение вала сказывается на работе многих функциональных блоков и систем, своевременная подача топлива в цилиндры ДВС может улучшить ездовые характеристики. Датчик коленвала как раз отвечает за синхронизацию рабочих процессов. В различных моделях автомобилей его использование улучшает синхронизацию зажигания или топливных форсунок. Прибор передаёт на электронный блок управления данные о положении коленвала, направлении и частоте вращения.

Встречаются датчики следующих видов:

Магнитные (индуктивного типа). Сигнал на ЭБУ формируется в момент прохождения синхронизационной метки через магнитное поле, которое формируется вокруг датчика. Система не требует отдельного питания, и может параллельно работать как датчик скорости.
Датчики Холла (работают на эффекте Холла). Ток в приборе начинает движение при приближении изменяющегося магнитного поля. Перекрытие магнитного поля реализуется специальным синхронизирующим диском, зубья которого взаимодействуют с магнитным полем ДПКВ. Дополнительная функция – датчик распределения зажигания.
Оптические. В данном случае для синхронизации также используется зубчатый диск. Он перекрывает оптический поток, проходящий между приёмником и светодиодом. Приёмник фиксирует прерывания светового потока и передаёт в электронный блок управления импульс напряжения, соответствующий параметрам вращения вала.

Датчик коленвала устанавливается внутри корпуса двигателя, как и прочие датчики управления. Для его встраивания используется специальный кронштейн, расположенный возле приводного шкива генератора. Внешне он отличается от датчиков другого назначения наличием проводка длиной 55-70 см с особым разъёмом, который соединяет устройство с системой электронного управления.

Назначение вала редуктора

Вал редуктора – основной элемент передачи крутящего момента. На валу располагаются практически все детали редуктора – шестерни, звездочки, также валы сочленяются с внешними механизмами, для этого концы валов выполняются со шпоночными пазами или коническими. В корпусе вал редуктора устанавливается в подшипниковые гнезда. Выходной вал редуктора обеспечивает момент и скорость для основного рабочего механизма, входной вал сочленен с исходным механизмом (двигателем) и воспринимает его момент и скорость. В некоторых источниках выходной вал называют ведущим валом редуктора, а входной именуется ведомым валом редуктора.

Валы редуктора несут на себе существенную нагрузку, как от собственного веса, деталей самого редуктора, так и нагрузку со стороны исходного и основного механизмов, она может быть и осевой и радиальной

При проектировании особое внимание уделяется тщательным расчетам прочности валов на кручение, изгиб для обеспечения нормальной работы продолжительное время. В процессе расчетов выбираются необходимые диаметры валов редуктора, как главного геометрического параметра, определяющего его работоспособность, его форма и другие размеры, также возможно различное взаимное расположение валов относительно друг друга

Материалы

В зависимости от внешних сил, которым подвергается деталь вал в процессе эксплуатации, осуществляется подбор материала для его изготовления.

Для этой цели используют легированные стали с высоким содержанием углерода, так как обладают улучшенными механическими характеристиками и износостойкостью. Получают данные детали методом прокатки.

Основную массу валов производят из легированной стали марки 45Х, со средним содержанием углерода. Для валов, подвергающихся высоким напряжениям используют стали 40ХН, 40ХНГМА, 30ХГТ и другие, которые подвергаются процессу закалки с высоким отпуском.

Кроме того, для коленчатых тяжелых валов в качестве материала используют высокопрочные чугуны, образованные путем вкрапления в металлическую решетку шарообразных включений углерода и содержащие в составе Mg, Ca, Se, Y.

Какие существуют типы распределительных валов?

Обычно существует два типа распределительных валов в зависимости от типа используемого «подъемника».

Распределительные валы с плоским толкателем

Этот распределительный вал расположен там, где толкатель и кулачок трутся друг о друга — место, где подъемник закручивается на кулачке

Это вращательное движение очень важно для предотвращения износа постоянно движущихся частей распределительного вала. Распределительный вал с плоским толкателем работает с гидравлическими и сплошными плоскими толкателями (также называемыми толкателями и толкателями)

Роликовые распределительные валы

Как следует из названия, носовая часть закруглена, чтобы ролик удерживал клапан открытым при более высоком подъеме в течение длительного времени. Эта настройка влияет на потребность в топливно-воздушной смеси и быстрее открывает клапан. Как и плоский толкатель, роликовый распределительный вал работает с гидравлическими и сплошными роликовыми подъемниками.

Роль щечек коленвала

Передача движения

Одна из основных ролей щечек коленвала — передача движения с поршней на приводной вал. Щечки коленвала связываются с шатунами и преобразуют прямолинейное движение поршня во вращательное движение коленчатого вала. Эта передача движения является ключевой для работы двигателя, и щечки коленвала обеспечивают ее надежность и высокую эффективность.

Балансировка двигателя

Щечки коленвала также играют важную роль в балансировке двигателя. Они расположены с определенным отступом друг от друга, чтобы компенсировать неравномерное движение поршней и создать более плавное вращение коленчатого вала. Благодаря этому балансированию, двигатель работает более плавно, снижается вибрация и увеличивается его долговечность.

Поддержание контакта с шатунами

Щечки коленвала аккуратно обтягивают шатуны, обеспечивая надежный контакт между двумя деталями. Этот контакт отличается высокой точностью и минимальным трением, позволяя двигателю работать более эффективно. Благодаря щечкам коленвала, шатуны надежно удерживаются на двигателе и передают движение между поршнями и валом.

Смазка и охлаждение

Щечки коленвала также играют роль в смазке и охлаждении двигателя. Они оборудованы специальными отверстиями и каналами, через которые происходит циркуляция масла. Масло смазывает и охлаждает щечки коленвала, предотвращая их износ и перегрев. Это работа очень важна для сохранения надежности и долговечности двигателя.

Таким образом, щечки коленвала играют не только механическую роль в двигателе, но и выполняют ряд функций, влияющих на его работу и надежность. Они обеспечивают передачу движения, балансировку двигателя, поддерживают контакт с шатунами и обеспечивают смазку и охлаждение. Без этих маленьких деталей, двигатель не смог бы работать эффективно и надежно.

Функция коленвала

Основная функция коленчатого вала состоит в преобразовании поступательное движение поршней ДВС во вращательные и затем в крутящий момент, который трансмиссия передает на оси и колеса автомобиля.

Основная техническая характеристика коленвала – радиус кривошипа, под которым понимается расстояние между осями коренных шеек и шатунных. Обычно в конструкциях коленвалов используются 4 коренные шейки, которые выступают в роли опор, но есть с 3 коренными шейками, а в двигателях V6 используются 7.

Существует зависимость между объемом цилиндров и удвоенным радиусом, т.е. длиной движения поршня. Если диаметр стабилен, а радиус кривошипа меняется, происходит изменение объема цилиндра. Данная зависимость позволяет проводить регулировку для изменения технических характеристик двигателя для достижения определенных параметров работы.

Знание соотношения между длиной хода поршня и диаметром цилиндра позволяет изменить параметры двигателя:

длинноходный – экономичен и позволяет получить повышенный крутящий момент на небольших оборота;
короткоходный – обеспечивает повышение мощности за счет увеличения числа оборотов.
