Замена масляного фильтра двигателя: выбираем модель и избегаем ошибок

Принцип фильтрации

В 75% двигателях расположение масляного фильтра происходит резьбой вниз, поэтому он работает следующим образом:

  1. под давлением маслонасоса мембрана обратного клапана приподнята;
  2. рабочая среда поступает внутрь картриджа для фильтрации;
  3. при заглушенном моторе давления нет;
  4. содержащееся внутри фильтра масло давит на мембрану сверху, перекрывая обратный клапан собственным весом.

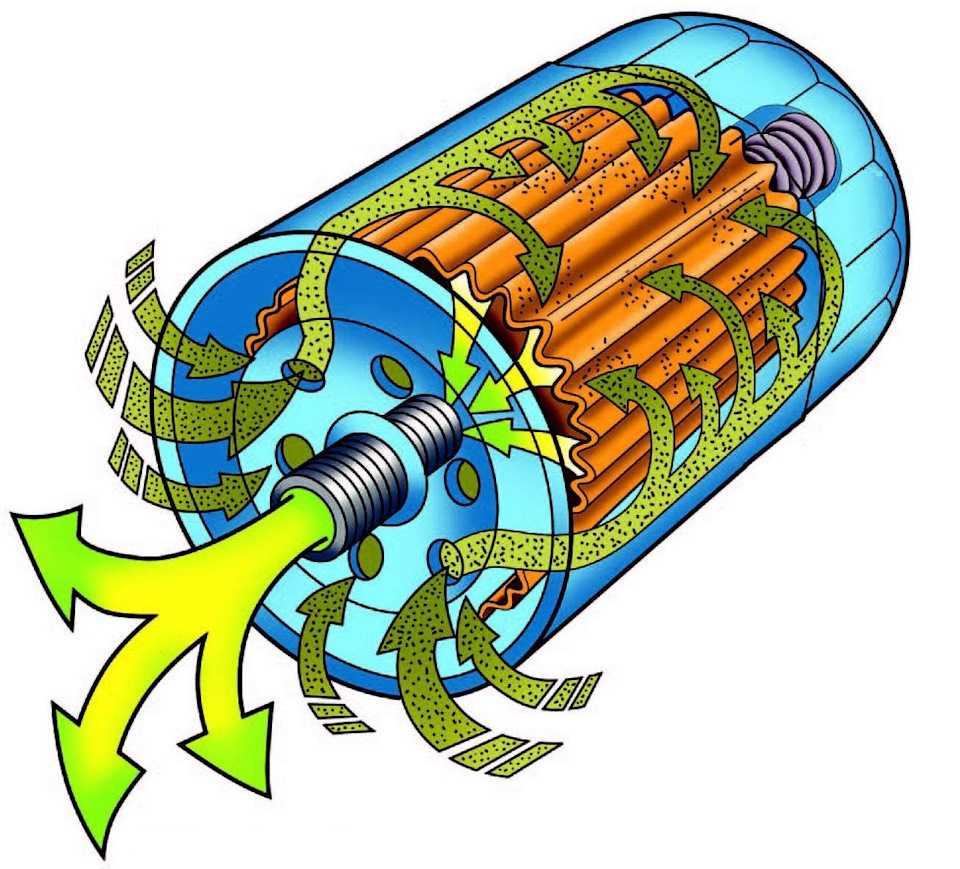

Принцип действия маслофильтра

Пружина перепускного клапана рассчитана на определенное давление внутри системы. Этот обводной узел необходим при каждом запуске ДВС, когда густое холодное масло еще не может пройти сквозь материал шторки фильтра. Во избежание масляного голодания мотора перепускной клапан приоткрывается, смазка поступает в ДВС в обход фильтрующего картриджа.

Аналогичным образом система работает при полном засорении шторки вплоть до замены фильтра во время ТО.

Фильтр Mann W 712-75 без перепускного клапана

Бумажная штора

При впуске масляных фильтров для двигателя производители ориентируются а отраслевые и государственные нормы. Некоторые характеристики, например, давление открытия клапана перепускного, регламентируется техусловиями ТУ.

Под определение ведущих брендов подходят только компании, продукция которых соответствует международным нормам – ISO 4548. Человеческий глаз различает волос толщиной 70 микрон и 40 микрон, но в последнем случае уже на пределе видимости. Без микроскопа человек не узнает, как выглядит бактерия размером 2 микрона и частицы сажи величиной 0,6 микрон.

Шторы фильтрующих элементов из плиссированной и гофрированной бумаги задерживают загрязнения размером 40 микрон максимум. Чтобы повысить эффективность фильтрации, применяется синтетика.

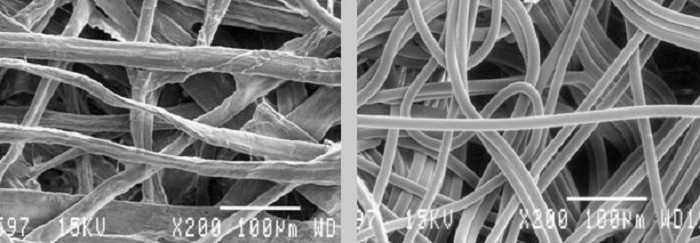

При двухсоткратном увеличении структуры можно сравнить разницу между бумагой и синтетикой (слева, справа, соответственно).

Структура фильтрующих материалов

Основными отличиями бумажных фильтров являются:

  • наличие внутри защитной обоймы, задерживающей бумажные куски при разрушении картриджа;
  • ребра шторок бывают прямыми и зигзагообразными, могут иметь различную плотность и количество.

Кассета без защитной обоймыЗигзагообразные ребра фильтра

К сожалению, увидеть плотность и количество ребер шторки сквозь резьбовое отверстие практически невозможно. Зато при составлении очередного рейтинга эксперты режут неразборные корпуса и оценивают указанные параметры, делая информацию доступной для пользователей.

Синтетический картридж

Синтетика применяется в картриджах недавно. Например, вариант со степенью фильтрации 10 микрон нашел лишь в линейке DC производителя VIC. Вполне логично, что предназначен картридж для масел с низкой вязкостью, а ресурс изделия составляет 6 тысяч км пробега максимум.

Материал синтетической шторки

Интервал замены масляного фильтра

Что такое масляный фильтр и для чего он нужен мы разобрались. Теперь разберемся, когда надо менять масляный фильтр? приурочена в основном к . И это, несомненно, правильно. Ведь после того, как моторное масло отработало свой ресурс, а в фильтре остались нагар, отложения, металлическая стружка, то фильтр требует замены.

Сейчас в продаже имеется огромное количество масляных фильтров. Один только масляный фильтр типа , который устанавливается на большинство автомобилей марки Toyota, в нашем интернет магазине продается более чем от десятка производителей со всего мира. Это как оригинальный японский Toyota C-110, так и множество дубликатов ведущих мировых производителей: Vic, Bosch, RB exide, SCT и другие. При этом цена такого фильтра колеблется от 90 и до 250 рублей. Так почему же такая разница в ценах? Вот теперь то мы и подобрались к главному вопросу нашей статьи: из чего состоит масляный фильтр?

Рисунок 1 — Масляные фильтры

Масляный фильтр состоит из корпуса, обводного клапана, фильтрующего элемента, обратного клапана, крышки и прокладки. Это основные элементы, из которых состоит масляный фильтр современного автомобиля. Устройство масляного фильтра можно изучить на рисунке ниже:

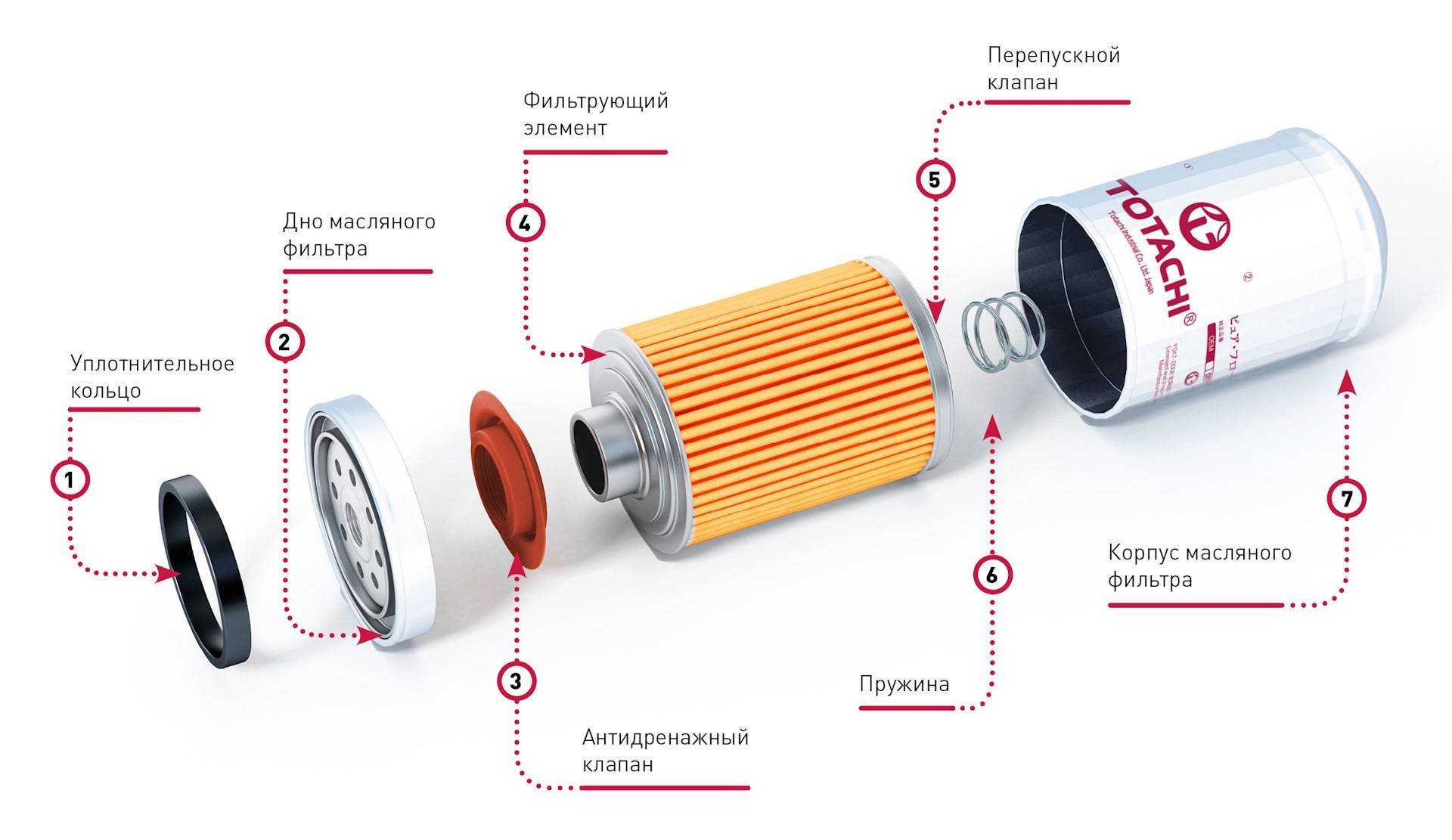

Рисунок 2 — Схематическое изображение устройства масляного фильтра

Итак, давайте разбираться дальше, как устроен масляный фильтр. Начнем с корпуса масляного фильтра. Корпус масляного фильтра выполнен в форме стакана. Основное предназначение корпуса масляного фильтра — сохранение целостности всех внутренних деталей фильтра

Корпус масляного фильтра не играет большой роли, но при покупке следует обратить внимание на качество металла, из которого изготовлен масляный фильтр. Если металл слишком тонкий, то при избыточном давлении в масляной системе двигателя возможно разрушение корпуса масляного фильтра

Вот почему следует покупать только качественные масляные фильтры.

Корпус масляного фильтра мы можем разглядеть и потрогать очень легко. Достаточно просто открыть коробку. А вот как быть с тем, что внутри масляного фильтра? Придется распилить масляный фильтр, ведь иначе мы не поймем, как же устроен масляный фильтр. На фотографии ниже мы распилили масляный фильтр Fram, чтобы более детально изучить устройство масляного фильтра автомобиля.

Рисунок 3 — Устройство масляного фильтра Fram

Итак, теперь мы можем продолжать изучать устроство масляного фильтра. Что мы видим внутри? Первое, что бросается в глаза, это фильтрующий элемент

Фильтрующий элемент является наиболее важной деталью масляного фильтра. Фильтрующий элемент изготовлен из специальной бумаги с пропиткой

Бумага сложена гармошкой и уложена в рулон. Сделано это для того, чтобы увеличить фильтрующую поверхность фильтра, тем самым увеличивая эффективность самого масляного фильтра.

Рисунок 4 — Фильтрующий элемент масляного фильтра

Обводной клапан имеют практически все современные масляные фильтры. Однако, при выборе фильтра, следует отдать предпочтение именно таким фильтрам, которые имеют обводной клапан. Давайте попробуем разобраться, зачем нужен обводной (перепускной клапан)? Обводной клапан позволяет в экстремальных условиях пропускать неочищенное масло в двигатель. Зачем это нужно? Представьте ситуацию, когда Вы в сильный мороз запускаете мотор. Масло загустело и не может пройти через фильтрующий элемент. Чтобы избежать разрушения фильтра, а также не оставить мотор без смазки, начинает работать перепускной клапан.

Рисунок 5 — Фильтрующий элемент масляного фильтра и перепускной клапан

Задача обратного клапана — предотвратить стекание масла обратно в картер двигателя. Если бы обратного клапана не было или бы он не работал, то во время пуска двигателя основные детали находились бы без смазки. Косвенно оценить работу обратного клапана можно по времени, за которое гаснет масленка на приборной панели. При нормальной работе обратного клапана значок масленки должен гаснуть сразу же после пуска двигателя.

Рисунок 6 — Обратный клапан масляного фильтра

На крышке масляного фильтра расположена прокладка. Прокладка выполнена из резины и служит для предотвращения протекания масла из системы. Прокладка играет одну из важных ролей в устройстве масляного фильтра.

Рисунок 7 — Крышка масляного фильтра

Рисунок 8 — Прокладка масляного фильтра

Теперь мы разобрались, что такое масляный фильтр и как он устроен, для чего он нужен и из чего состоит

Завершая статью, хочется сказать, что масляные фильтры являются неотъемлемой частью любого автомобиля, а своевременная замена масляных фильтров является не менее важной, чем замена самого моторного масла

Фильтрующие материалы и требования к ним

Со стороны автопроизводителей главное требование таково: чем сложнее двигатель, чем выше степень его форсировки (особенно если он еще и с турбонаддувом), тем более мелкие частицы требуется улавливать при фильтрации масла (и тем в больших объемах они в это масло поступают). В турбированном двигателе давление выше, а поршневые кольца не герметичны, поэтому в картер летит больше сажи и большее ее количество оседает в масле. Иными словами, частицы — более мелкие и скапливаются они в большем объеме, чем в случае с атмосферными двигателями.

Для очистки масла в турбомоторах, как отмечают специалисты «БИГ Фильтр», необходимы более плотные фильтрующие материалы с меньшим диаметром ячейки. Кроме того, требуется бóльшая их площадь, поскольку отфильтрованные загрязнения забивают ячейки фильтрующего материала, постепенно снижая его пропускную способность.

Ранее, в 2021 году, как уже сообщал «Движок», в рамках партнерской конференции «БИГ Фильтр», о требованиях автопроизводителей к фильтрующим материалам рассказывали представители компании Ahlstrom-Munksjo — поставщика BIG Filter. По приведенным ими данным, в области современных систем автомобильной масляной фильтрации меньший рабочий объем двигателей требует повышенной пылеемкости и эффективности фильтра при более низком перепаде давления; для применяемых автопроизводителями все более агрессивных масел требуются материалы с более высокой химической стойкостью и более низким начальным значением перепада давления; более длительные интервалы обслуживания, в свою очередь, требуют материалов с высокой пыле­улавливающей способностью, хорошей стабильностью гофры и более длительной стойкостью к горячему маслу.

В качестве основного фильтрующего материала, по словам специалистов «БИГ Фильтр», сегодня по-прежнему применяется фильтровальная бумага, однако прогресс на месте не стоит. Бумага, используемая в современных фильтрах, — многослойная и рифленая, что опять же позволяет увеличивать площадь поверхности, не наращивая радикально объем готовой детали. При изготовлении фильтровальной бумаги применяется множество полимерных пропиток, позволяющих задерживать разного рода загрязнения, пропуская при этом масляные частицы. Если же сравнивать бумагу, применяемую в современных фильтрах, с бумагой, которая использовалась в компонентах прежних поколений, то в последнее время для ее изготовления применяется все больше разного рода синтетических материалов.

Тот факт, что автопроизводители все чаще рекомендуют для своих машин маловязкое масло, по мнению специалистов «БИГ Фильтр», частично облегчает жизнь производителям фильтров. В частности, с точки зрения подбора фильтрующего материала. Причина в том, что такое масло легче проходит сквозь ячейки фильтровального материала. Соответственно, и плотность таких ячеек может быть меньше. Кроме того, при использовании маловязкого масла меньше становится перепад давления на самом фильтре. Что же до самого загрязнителя, то он остается тем же самым, а фильтр в любом случае должен выдерживать тот же межсервисный пробег.

История масляного фильтра

Для начала стоит коротко рассмотреть историю масляного фильтра, чтобы понимать, что он постоянно менялся и совершенствовался. Развитие этой детали напрямую зависело от состояния химической промышленности.

Первая модель появилась в 1923 году. Ее изобретателями были Эрнест Свитленд и Джордж Гинхалд. Патент принадлежал компании Purolator. Эффективность этого изделия была низкой, только 20% масла проходила через него. Но это было начало развития этой детали.

В начале 1940-х годов появилась полнопоточная модель, которая фильтровала все масло. Несмотря на увеличение срока эксплуатации техники, фильтры долгое время продавались, как дополнительная опция. То есть, машины не оснащались ими по умолчанию. Это было обусловлено необходимостью часто менять масло. То есть, его не требовалось дополнительно очищать от вредных примесей. Эту деталь обязательно применяли только на тяжелой технике.

В СССР довольно быстро начали применять фильтры по умолчанию. Это было обусловлено особенностями дорожных условий. Но первоначально применяли неполнопоточные модели, а во время замены масла было необходимо снять резьбовые пробки и слить остаток масла. Такие фильтры подходили для масел, где не было диспергирующих и моющих присадков.

К 1960 году стали применять более совершенное масло, поэтому все автомобили пришлось оснастить полнопоточными фильтрами. Таким образом, загрязнители, размер которых более 15 микрон, стали задерживаться в нем, не повреждая двигатель. Изначально были изделия со сменным фильтрующим элементом, но позже стали выпускать одноразовые. Это позволило значительно увеличить межсервисный интервал, повысив срок эксплуатации мотора.

Сегодня производители используют противодренажный клапан для увеличения надежности детали. Он не позволяет маслу стекать в поддон, когда двигатель выключен. Контрольная лампа будет гореть довольно долго после запуска автомобиля, если есть какая-то проблема. Это должно стать тревожным сигналом, чтобы провести диагностику.

Как проходит процедура

Некоторые водители считают, что можно достать загрязненный фильтр, промыть его водой или растворителем и поставить на место. Однако делать так категорически нельзя: влага приведет к тому, что посторонние частицы напрочь забьют контуры очистки. Эксплуатация такого «промытого» фильтра – настоящее убийство мотора.

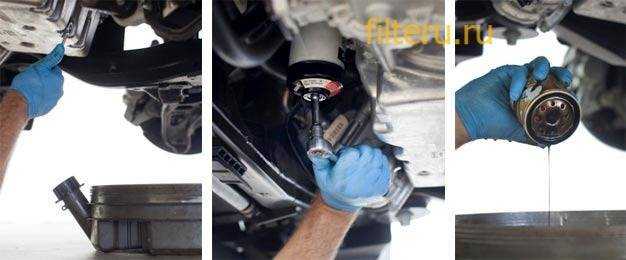

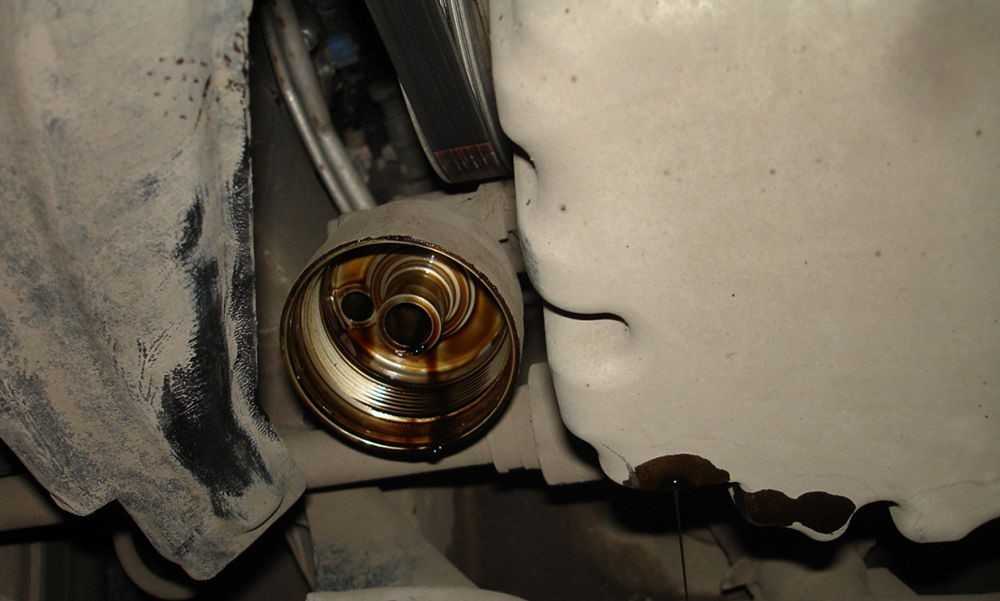

Процедура замены проходит следующим образом:

  • мотор необходимо предварительно прогреть;
  • автомобиль ставится на подъемник или эстакаду;
  • старое масло сливается;
  • с помощью специального съемника откручивается старый фильтр;
  • в новый фильтрующий элемент заливается 50-100 мл нового масла;
  • деталь вручную вкручивается в соответствующее гнездо и дополнительно закрепляется инструментом.

Как открутить масляный фильтр: самые проверенные способы

При периодической замене масляного фильтра можно столкнуться с проблемой его снятия. Бывает, что предыдущая смена элемента закончилась чрезмерным зажатием. По регламентным предписаниям при сервисном проведении ТО используется специальный ключ для масляного фильтра. Вот им хорошо, с излишней старательностью, могут дожимать устанавливаемый элемент. Также фильтр приклеивается к двигателю под воздействием высоких температур, из-за удлиненного периода замены. Поэтому лучше узнать о возможных способах снятия фильтрующей детали, чтобы легко выходить из создавшихся проблемных ситуаций.

Снятие с помощью специальных съемников

Сервисные мастера и опытные гаражные ремонтники для снятия фильтрующего элемента используют специальные съемники. Они выпускаются 3 типов:

  • цепные;
  • крабовые;
  • зажимные (ленточные, винтовые).

Специалисты отдают предпочтение цепным съемникам, которые обладают большей мощностью и надежностью, подходят к любым видам фильтрующих элементов. Поэтому мастера на СТО преимущественно снимают масленый фильтр цепным ключом.

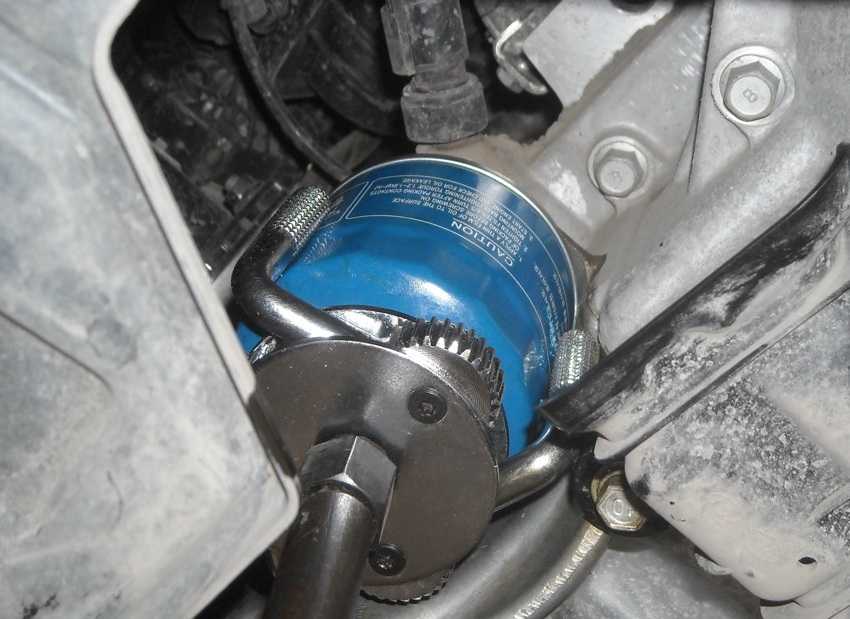

Специальные съемники приобретают в автомагазинах. Ключ накидывают на корпус снимаемой детали, надежно фиксируют. Остается вспомнить, что откручиваться демонтируемый элемент должен против часовой стрелки. Сняв фильтр, убеждаются, не прилипла ли прокладка к моторному блоку. При необходимости прокладку либо ее части снимают скребком.

5 способов снятия фильтра без специальных инструментов

В обыденной практике проведения очередной замены масла часто возникает вопрос, как открутить масляный фильтр без ключа. Не у всех и не всегда под рукой могут оказаться специальные съемники. Тогда проблемную ситуацию придется решать иными способами.

Снятие вручную

Самый простой способ: попытаться выкрутить фильтр руками. В половине ситуаций этот метод срабатывает. Главное – сорвать снимаемую деталь, добиться первого вращательного сдвига с мертвой точки. Это легче делать на теплом двигателе. Когда мотор остывает, открутить фильтрующий элемент становится сложнее.

Руки из-за масляных загрязнений могут проскальзывать по поверхности снимаемой детали. Тогда руки нужно помыть с мылом, а фильтр вытереть досуха. Попытку снятия повторить. Для большего сцепления демонтируемый элемент покрывают тряпкой либо куском наждачки. Если под усилиями рук не откручивается масляный фильтр, то необходимо перейти к одному из следующих способов.

С использованием отвертки или воротка

Отслуживший свое фильтрующий элемент после замены все равно придется выбросить. Нет особой нужды дорожить целостностью его корпуса. Деталь может подвергнуться механическим повреждениям.

Поэтому прикипевший фильтр пробивают насквозь мощной отверткой или воротком. После этого нерезкими, планомерными усилиями деталь срывается. Дальше откручивается руками.

Этот способ используется наиболее часто. Выгоден он тем, что позволяет снять фильтрующий элемент даже в условиях ограниченного пространства под капотом

Необходимо соблюдать осторожность, когда работы производятся со стороны днища автомобиля (на эстакаде, яме, подъемнике). Через образовавшиеся отверстия может вытечь смазочное вещество

Ремень как самодельное съемное приспособление

Для сооружения самодельного съемного приспособления можно использовать:

  • обычный кожаный ремень;
  • ремень генератора.

Неожиданная помощь от газового ключа

Найти ответ на вопрос, как снять масляный фильтр, помогает большой газовый ключ. Им захватывают корпус фильтрующего элемента. Длинные ручки ключа играют роль надежного рычага. Это значительно облегчает первичное срывание фильтра. Но применить большой газовый ключ удается лишь в условиях большого подкапотного пространства.

Национальная классика: молоток и зубило

Это далеко не эстетичный, но весьма действенный способ. На корпусе фильтра при помощи зубила и молотка делается засечка. Затем в нее вставляется зубило. Резкими и размашистыми ударами молотка срывают элемент с места

Необходимо соблюдать осторожность, чтобы соскочившее зубило не повредило моторный корпус

Способов того, как можно открутить масляный фильтр, существует немало. Однако во избежание проблем со снятием элемента необходимо придерживаться правил по его установке и менять по регламентным срокам.

Новый фильтр затягивается от руки. Особого фанатизма или демонстрации избыточной силы здесь применять не стоит. Достаточно убедиться только в том, что достигнута герметичность – масло не прокапывает из-под уплотнительного кольца. Тогда при своевременной замене снять фильтр, как правило, удается вручную.

Установка нового фильтра

Итак, автолюбитель смог подобрать и приобрести нужный фильтр. Остается вопрос: как снять масляный фильтр и далее установить новый? Особых сложностей здесь нет, хотя специфика работы во многом зависит от того, какова марка и модель автомобиля. Мы постараемся дать общие рекомендации.

Для выполнения работ автолюбителю понадобится следующее: ленточный или многогранный ключ (первый предпочтительнее), отвертка, смазочный материал (подойдет моторное масло), перчатки. Надев перчатки, нужно открутить старый фильтр. Иногда это сделать сложно – фильтр мог прикипеть или же он был сильно вкручен специальным инструментом. Может помочь отвертка, с помощью которой в фильтре проделывается несколько отверстий, после чего его проще вывернуть рукой.

Старый фильтр демонтирован – время заняться новым. На резиновую прокладку масляного фильтра нужно нанести немного моторного масла или иного смазочного материала. Далее, его нужно вкрутить рукой, после чего затянуть ключом. Теперь остается долить в двигатель новое масло, дать ему поработать в течение нескольких минут и проверить, не наблюдается ли утечка масла через новый фильтр. Контрольный момент: проверка уровня масла и его долив в случае необходимости.

Как не ошибиться с выбором

Неоригинал — потенциальная угроза долговечности двигателя

И хотя многие производители недорогих фильтров стараются копировать технологии изготовления оригинальных очищающих устройств, получается это у них зачастую плохо. Не тот клей; не та бумага или не так сложена гармошкой; некачественная резина в обратном клапане; негерметичный перепускной клапан или, наоборот, срабатывающий только при превышении критического давления. Такие фильтры плохо справляются со своими обязанностями, не выхаживают положенного ресурса, способны нанести огромный вред дорогостоящему силовому агрегату.

Перепускной клапан — защитник от опасного повышения давления масла

Особо хочется сказать о роли перепускного клапана. Основная его задача — направить поток масла мимо фильтра, чтобы тем самым не допустить критического подъёма давления масла в системе смазки двигателя. В итоге защищаются от повреждения сальники, прокладки, уплотнения. Повышенная опасность исходит от холодного масла — у него очень низкая вязкость — и от очень грязной фильтрующей гофры, которая препятствует свободному прохождению масла сквозь забитую загрязнениями бумагу. Впрочем, проблему холодного пуска мотора помогает решать и байпассный клапан, вмонтированный в масляный насос.

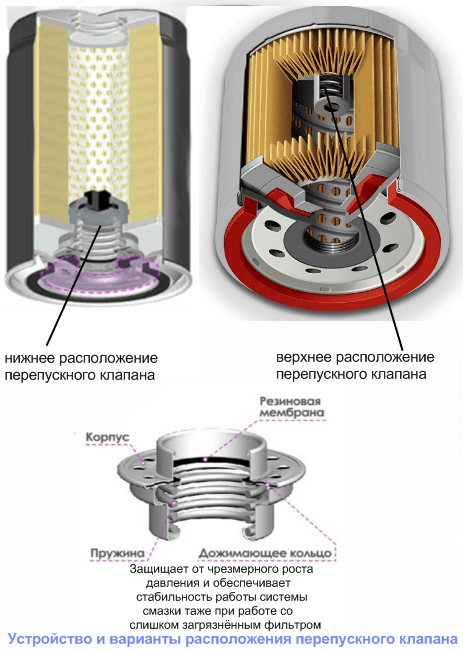

Расположение перепускного клапана

У многих фильтров очистки масла перепускной клапан находится на верхней стороне (противоположной торцу с установочной резьбой). Практика показала, что это не самое удачное расположение. При пуске силового агрегата густое масло попадает в масляную систему, обходя фильтр очистки масла. Для этого клапан пропускает смазку сразу в центральный канал, проходящий внутри стальной трубки с отверстиями, и при этом омывается загрязнённый торец фильтрующего элемента. Производители масляных фильтров исправили этот недочёт, и стали размещать перепускной клапан внутри канала внизу (вблизи торца с резьбой вкручивания фильтра в блок цилиндров). Месторасположения регулирующего устройства можно увидеть, посмотрев внутрь резьбового отверстия. Если клапан хорошо заметен — он находится внутри фильтра над торцом фильтрующего элемента. Если видна только пружина — он расположен внутри фильтрующего элемента

В оригинальных масляных фильтрах настройке срабатывания перепускного клапана уделяется особое внимание, поэтому обеспечивается надёжная гарантия защиты двигателя от непредвиденного повышения давления

У дорогих моделей автомобилей в масляном фильтре нет ни обратного, ни перепускного клапана. Защита от избыточного давления и дренажа масла вмонтирована непосредственно в масляную систему двигателя. Поэтому покупать для таких престижных автомобилей продукцию непроверенных исполнителей недопустимо, затратно, очень рискованно.

О взаимозаменяемости масляных фильтров для бензиновых двигателей и дизелей

Марка масел, смазочные свойства и кинематические характеристики карбюраторных движков и дизелей сильно отличаются друг от друга. Поэтому регулировки перепускных клапанов, а также и свойства резины дренажных (обратных) клапанов различны. Хотя установочная резьба у большинства фильтров одинаковая — устанавливать масляный фильтр от бензинового мотора на дизель (и наоборот!) — недопустимо.

Размеры масляных фильтров для бензинового двигателя и дизеля

Если же применяется универсальное масло для обоих типов движков, то различие между фильтрами заключается только в размерах. Для бензинового двигателя используется фильтр меньшего размера, а у дизеля — большего. Связано это с тем, что при сгорании дизельного топлива образуется много сажи. В этом случае установка от дизельного двигателя на бензиновый движок возможна, от карбюраторного на дизель — нет.

Виды масляных фильтров

Для каждой модели автомобиля предусмотрены масляные фильтры различных размеров, и при покупке именно на этот показатель следует обращать внимание. Сообщите продавцам в автомобильном магазине, для какой модели машины приобретается фильтр, и они помогут с его выбором

В продаже можно найти оригинальные масляные фильтры и неоригинальные

Оригинальными являются фильтры, сертифицированные производителями двигателей. Рекомендуется выбирать именно оригинальные варианты, поскольку от качественной смазки зависит правильная работа двигателя и его долговечность. Однако опытные автомобилисты отмечают, что зачастую масляные фильтры от проверенных сторонних производителей качественней, чем оригинальные варианты

В продаже можно найти оригинальные масляные фильтры и неоригинальные. Оригинальными являются фильтры, сертифицированные производителями двигателей. Рекомендуется выбирать именно оригинальные варианты, поскольку от качественной смазки зависит правильная работа двигателя и его долговечность. Однако опытные автомобилисты отмечают, что зачастую масляные фильтры от проверенных сторонних производителей качественней, чем оригинальные варианты.

В автомобилях могут устанавливаться 2 типа масляных фильтров:

  • В корпусе. Наиболее распространенный вариант, который представляет собой целиковую деталь, состоящую из фильтрующего элемента и металлического корпуса. С одной из сторон такого фильтра имеется резьба, при помощи которой он прикручивается к двигателю. С той же стороны расположены маслоприемники и отводы, они необходимы, чтобы масло заходило в фильтр, очищалось от примесей и выходило из него. Такие фильтры при замене просто выбрасываются, а на их место устанавливаются новые полноценные корпусные варианты. У подобных типов фильтрующих элементов есть большой минус, владелец автомобиля не имеет возможности посмотреть, возникли ли проблемы с фильтрующим элементом. Если появились неисправности, которые могут возникать из-за неправильной работы масляного фильтра, деталь потребуется целиком заменить на новую, несмотря на то, что проблема может быть в другом.

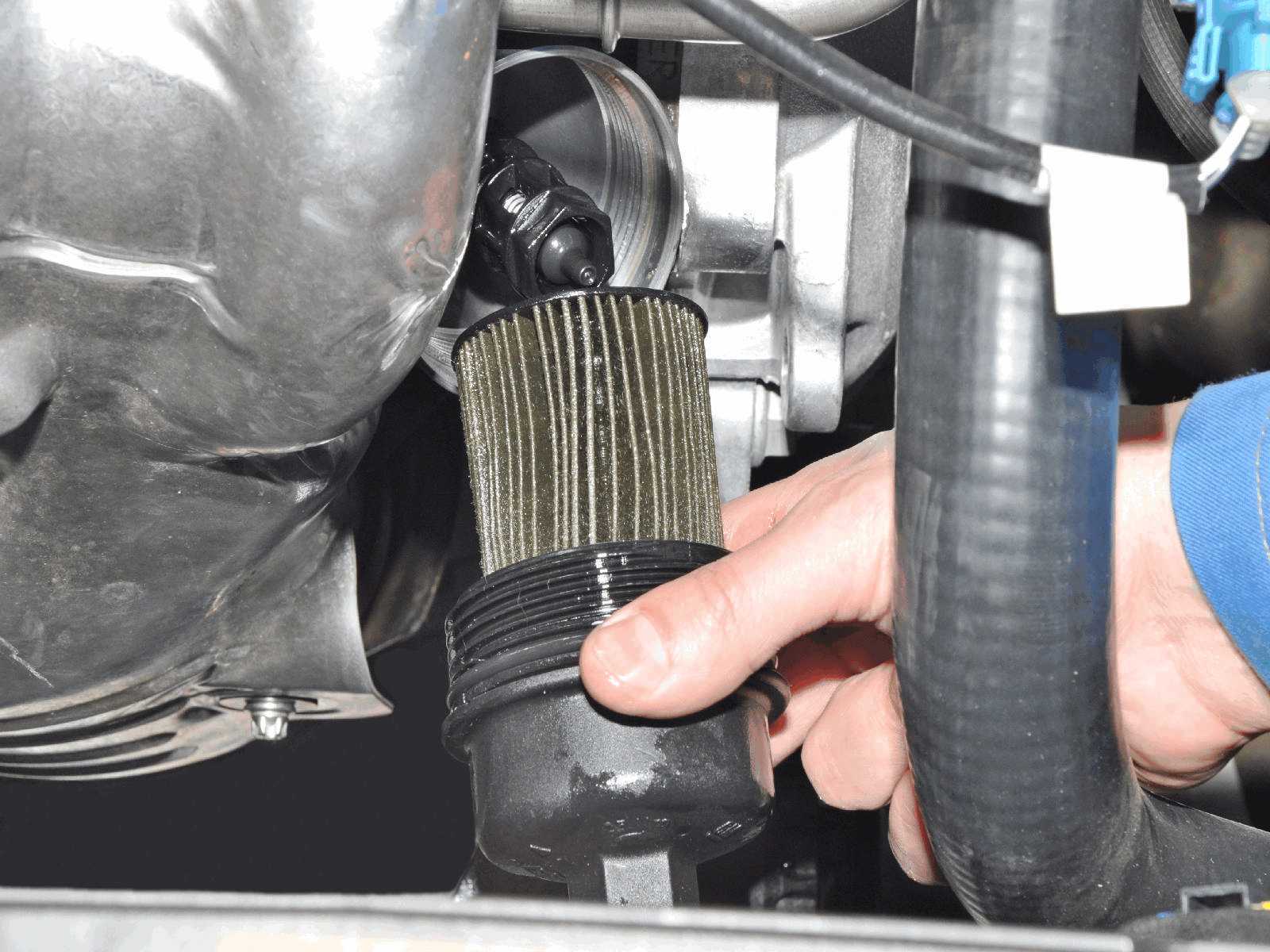

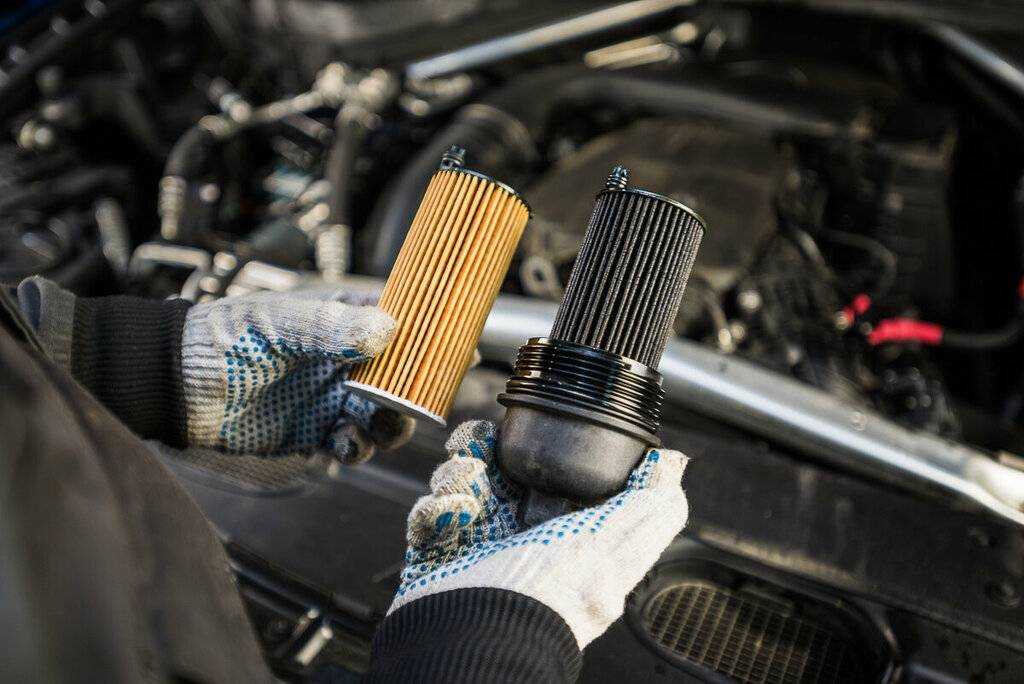

  • Бескорпусные. Более современные масляные фильтры, которые состоят только из фильтрующего элемента и пластиковых вставок, необходимых для их крепления внутри двигателя. Плюсы таких типов фильтров очевидны – отсутствие большого металлического корпуса, который значительно удорожает производство элемента. Стоимость бескорпусных фильтров значительно ниже, чем вариантов в корпусе. Кроме того, в любой момент водитель имеет возможность проверить состояние фильтрующего элемента, достав его из корпуса, куда он устанавливается.

Фильтрующий компонент любого типа фильтра состоит из бумаги, спрессованной в несколько слоев особым способом, чтобы она задерживала частицы мусора, но пропускала само масло. На некачественных фильтрах фильтрующая бумага может порваться, из-за чего в двигатель начнет с маслом поступать грязь.

Виды масляных фильтров

На данный момент в автомобилестроении распространены:

  1. полнопоточные
  2. частичнопоточные
  3. комбинированные фильтры

Полнопоточные
фильтры имеют самую простую конструкцию и сразу пропускают через фильтрующий блок все масло,
поступающее с масляного насоса, которое после этого подается на все точки смазки двигателя.
Данный маслофильтр
работает на основе перепускного клапана, регулирующего давление в системе смазки.
Если масляное давление масла превышает допустимое значение,его снижает перепускной клапан фильтра.
В этом кроется определенный недостаток такой конструкции, поскольку при засорении фильтра,
поток масла замедляется, внутреннее давление повышается, перепускной клапан открывается
и пропускает в систему загрязненное масло. Перепускной клапан с одной стороны предотвращает
немедленную поломку двигателя из-за прекращения его смазки, а с другой – позволяет циркулировать грязному маслу,
из-за чего за состоянием фильтра нужно следить очень тщательно.

Частичнопоточный
фильтр масляный двигателя очищает масло дольше, чем полнопоточный.
В системах, где он применяется, масло очищается постепенно, циркулируя сразу в двух контурах:
прямом – от насоса к зонам трения, и очистном – от насоса, через фильтр и к зонам трения.
В процессе циркуляции масла разных контуров смешиваются, что обеспечивает очистку смазки двигателя в целом.
Такие системы способны поддерживать масло в неплохом состоянии на протяжении длительного периода.
Их весомое преимущество – даже при забитом фильтре и сломанных клапанах поток масла не прекратится
и двигатель будет работать.

Комбинированные
системы созданы с применением технологий обеих предыдущих типов.
Здесь устройство масляного фильтра гарантирует максимальное качество фильтрации масла
и наибольший срок его использования.

Масляный фильтр

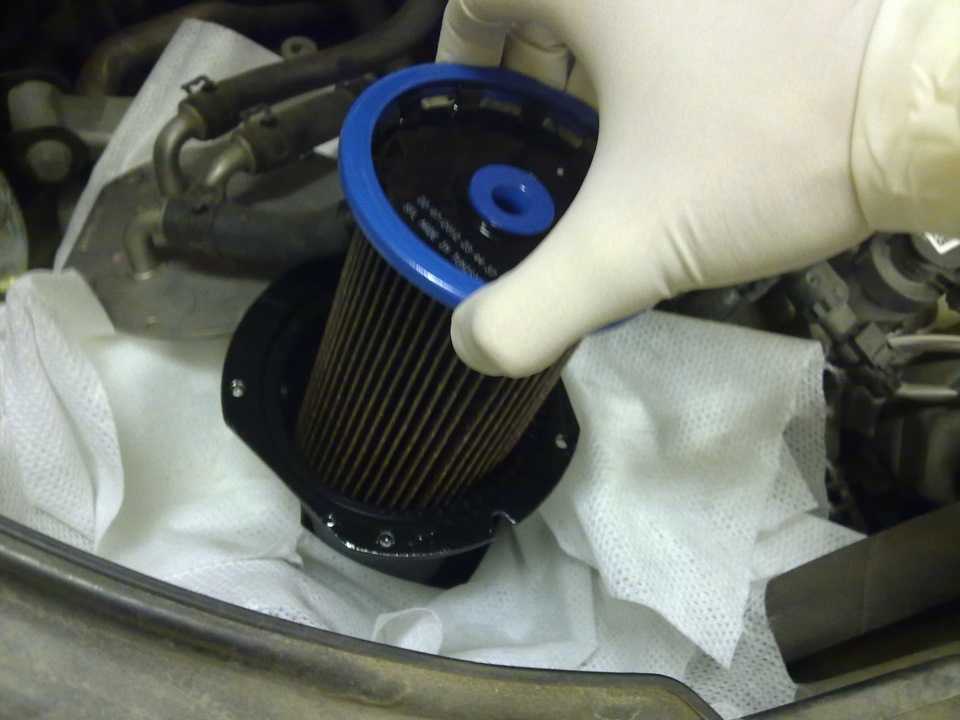

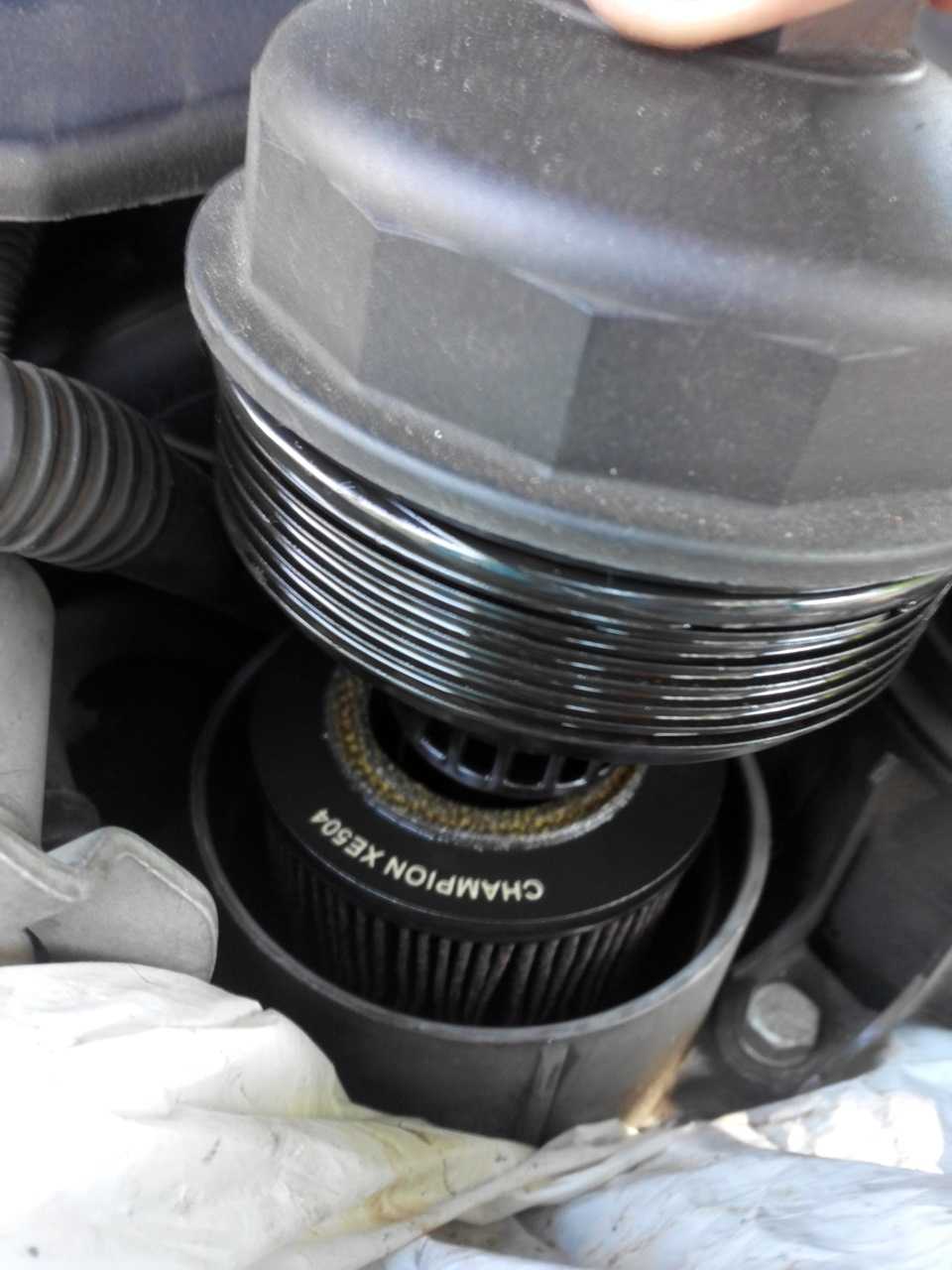

Масляный фильтр со сменным фильтрующим элементом

Масляный фильтр служит для очистки масла от твердых частиц продуктов изнашивания деталей двигателя, нагара и т. п. Загрязненное масло вызывает ускоренное изнашивание двигателя и засоряет каналы смазочной системы. Масляные фильтры называют полнопоточными, если через них проходит все масло, и неполнопоточными, если через них проходит только его часть. Неполнопоточные фильтры применяют как дополнительные к основным — полнопоточным для более тонкой очистки масла. Масляный фильтр может быть сменным, и его нужно заменять новым при каждой замене масла или иметь сменный только фильтрующий элемент. В большинстве двигателей легковых автомобилей применяют полнопоточные сменные фильтры (рис. 2.43), хотя встречаются конструкции, в которых заменяют только фильтрующий элемент.

Конструкция центробежного масляного фильтра (центрифуги): 1 — корпус; 2 — колпак ротора; 3 — ротор; 4 — колпак фильтра; 5 — гайка крепления колпака ротора; 6 — упорный шарикоподшипник; 7 — упорная шайба; 8 — гайка крепления ротора; 9 — гайка крепления колпака фильтра; 10 — верхняя втулка ротора; 11 — ось ротора; 12 — экран; 13 — нижняя втулка ротора; 14 — палец стопора; 15 — пластина стопора; 16 — пружина стопора; 17 — трубка отвода масла

В смазочных системах грузовых автомобилей часто применяют по два фильтра: один — полнопоточный со сменным фильтрующим элементом, второй — неполнопоточный центробежный (центрифуга). Центробежный фильтр (центрифуга) приводится в действие за счет реактивных сил масла, вытекающего под давлением из специальных сопел (жиклеров), направленных в разные стороны. Вращающийся с большой скоростью вместе с соплами колпак, находящийся внутри корпуса фильтра, заполнен маслом, из которого за счет центробежных сил удаляются твердые частицы, которые оседают на внутренней поверхности колпака. Центробежные фильтры очень Хорошо очищают масло, но только по массовому признаку. Например, частицы сажи ими улавливаются плохо, т. к. массы сажи и масла близки по величине.

Устройство неразборного (а) и разборного (б) полнопоточного объемноадсорбирующего масляного фильтра: 1 — корпус; 2 — штора (фильтрующий элемент); 3 — перепускной клапан; 4 — противодренажный клапан; 5 — противосливной клапан; 6 — путь масла при открытии перепускного клапана; 7 — канал слива масла в картер при замене фильтрующего элемента

Фильтрующие элементы полнопоточных фильтров изготавливают из пористого материала (бумаги, пористого картона, синтетических материалов). В случае засорения пор фильтрующего элемента его пропускная способность ухудшается. Для того чтобы в главной масляной магистрали не произошло падения давления масла, внутри фильтра имеется перепускной клапан. Перепускной клапан открывается при определенном значении давления внутри фильтра и обеспечивает проход масла в двигатель, минуя фильтрующий элемент. Следует отметить, что лучше подавать в двигатель неочищенное масло, чем допустить падение давления в системе смазки. Перепускной клапан может открываться также в случае чрезмерного загустевания масла при холодном пуске двигателя. Имеются конструкции фильтров, в которых установлены два перепускных клапана. Иногда используются специальные датчики, сигнализирующие о засорении масляного фильтра. Дренажный клапан, установленный на входе в фильтр препятствует вытеканию масла из фильтра после остановки двигателя, чтобы при последующем пуске не терялось время на заполнение корпуса фильтра и двигатель не испытывал масляного голодания.

Подробнее о масляных фильтрах можно прочесть в главе Масляный фильтр подробно

Цена технического обслуживания и способы экономии

Проведение ТО-1 и ТО-2 рекомендуется проходить в надежных проверенных автосервисах, которые имеют положительные отзывы у автомобилистов. Для нового автомобиля, находящегося на гарантийном обслуживании, обязательным требованием является обслуживание на фирменном автосервисе дилера.

Нередко подобные сервисы навязывают приобретение у них расходных материалов с немалой наценкой. Для того, чтобы сэкономить денежные средства, можно приобрести подобные материалы отдельно и предоставить при прохождении ТО. Помните, что автосервис не имеет права отказать Вам в этом.

Существует несколько мифов относительно ТО. Нередко можно услышать, что данное обслуживание придумали хитрые маркетологи вместе с производителями расходных материалов, для того, чтобы выкачать как можно больше денег у обычных автомобилистов.

Но на то он и миф, ведь данный вид заботы об автомобиле — это регламент инженерами-производителями и обеспечивает сохранность и долговечность транспортного средства и безопасность водителю. Со сроками и порядком проведения данных работ можно ознакомиться из информации, написанной в сервисной книжке, которая является одним из основных документов каждого автомобиля.

О корпусах

Из чего изготавливают корпус масляного фильтра? Как правило, из обычной «черной» стали, что вполне оправдано. Во-первых, это удешевляет само изделие. Во-вторых, в отличие от фильтра топливного, коррозия корпусу изнутри не грозит: его защищает моторное масло. Что касается защиты снаружи, сталь легко окрашивается. Но лучше всего себя зарекомендовало порошковое покрытие.

Важно подобрать толщину стенок, чтобы корпус выдерживал нормативное давление при испытании и не раздувался подобно мячику. Для российских условий это давление равно 15 кг/см2

Кстати, на двигателе его достичь очень трудно, поэтому фильтры испытываются на стенде.

Корпус соединяется с крышкой и усилителем. Эти элементы защищают от коррозии гальваническим способом. Тут же отметим, что форма и расположение впускных отверстий роли не играют – лишь бы обес­печивалась суммарная площадь входной магистрали. Правда, следует знать: чем больше отверстий, тем меньше жесткость усилителя.

И наконец, о резьбе и уплотнителе. Если резьба окажется прослабленной, фильтр может сорвать. Впрочем, качественным фильтрам это не грозит, равно как и слишком тугое закручивание: их резьба попадает точно в середину диапазона. Тут же отметим, что холоднокатаная резьба предпочтительнее нарезной.

Что касается уплотнительного кольца, его выполняют из специальной маслостойкой резины. Этот материал исключает подтекание масла и самопроизвольное отворачивание фильтра при вибрации двигателя. Кольцо должно выступать над торцом примерно на 1,5 мм.
