Дроссельная заслонка ваз 2112 16 клапанов схема порядок подключения шлангов

Как отрегулировать датчик положения дроссельной заслонки 5е Наше руководство

Толчки при переключении на повышенную передачу;
Обороты плавают на холостых между 1500 и 1800 об/мин;
Несвоевременно срабатывает кикдаун;
Полное исчезновение холостых оборотов;
Часто сбои происходят после ремонтных работ, связанных с разборкой дросселя. Всегда после проведения работ с системой питания проводите проверку и регулировку датчиков. Но, причина может быть в слишком резкой работе педалью газа. В таком случае, от регулярных смещений оси дросселя возникают вибрации, которые и вызывают сбой.

Мультиметр;
Накидной или рожковый ключ на 7;
Иголка (или булавка);
Разъем «мама» для подключения датчика к мультиметру.

Питающий провод — 5 В;
Холостые обороты – 0,5 В;
При 2000 об/мин – 0,55-0,6 В.

Стартовое положение, заслонка закрыта – 0,7 В;
Выжатой педали (заслонка полностью открыта) – 4 В.

Заслонка закрыта – 0,8 кОм;
Заслонка открыта – 4,7 кОм.

Шланг с вакуума пережимается. Это делается, чтобы устранить его влияние на результат;
Разъем датчика разъединяют;
Контактная цепь в ДПДЗ проверяется омметром;
Между винтом (упор) и датчиком заслонки помещают щуп (в 0,1 мм). При этом сопротивление должно быть ровно 0 Ом;
Далее берут несколько щупов с возрастающей толщиной. В нормальном положении сопротивление должно появиться при использовании щупа толщиной 0,25 мм;
При других показателях нужно отрегулировать прибор. Для этого откручивают болты крепления (ключом на 7). Датчик поворачивают в разных направлениях до достижения необходимых параметров.

AutoFlit.ru

Пошаговый порядок проведения замены

Процедура замены осуществляется практически так же, как очистка устройства, но есть определенные нюансы:

Отключается АКБ, чтобы предотвратить замыкание в проводке.
От регуляторного устройства отсоединяется штекер с электроцепью. Если автомобиль оборудован инжекторным силовым агрегатом, то для отсоединения разъема надо нажать на пластмассовое крепление.
Откручиваются болты. Как при очистке, сначала выкручивается левое крепление, а затем правое. Производится демонтаж вышедшего из строя регуляторного устройства.
Также очищается поверхность, на которую монтируется уплотнительный элемент. Последний проверяется на предмет наличия дефектов — потертостей, трещин и т. д. При их наличии уплотнительная резинка меняется на новую. Перед монтажом уплотнитель обрабатывается моторной жидкостью, после чего монтируется на посадочное место дросселя.
Устанавливается контроллер, подключается разъем с проводами для его питания. К аккумулятору подсоединяется провод.
После монтажа производится процедура калибровки. Микропроцессорный модуль должен выполнить ее самостоятельно, для этого используется электронное реле. Чтобы откалибровать новый датчик, зажигание активируется на несколько минут, после чего отключается. Если выполненные действия помогли и обороты больше не плавают, а остаются на одном уровне, то процедуру замены можно считать завершенной.

Что нужно знать при замене РХХ?

Чтобы поменять и произвести установку контроллера, позволяющего регулировать холостые обороты, надо обратить внимание на положение штока. Нельзя допустить, чтобы он был сильно выдвинут

Это может произойти, если перед выполнением монтажа устройство будет подключено к колодке и активировано зажигание. Руками вдвигать шток не допускается.

Если клапан с выдвинутой иглой поставить и затянуть фиксирующие винты, это может привести к повреждению устройства в результате срезания червячной передачи. Отремонтировать такой датчик не получится. В зависимости от модели транспортного средства после установки нового регулятора может потребоваться его калибровка. В некоторых авто эта процедура осуществляется с использованием специального оборудования или стенда.

На автомобилях ВАЗ калибровка выполняется так:

К отрицательному выходу аккумулятора подключается клемма.
Ключ в замке прокручивается, чтобы включить зажигание на десять секунд. Запускать силовой агрегат не нужно.
Производится отключение зажигания.

Учимся отличать подделку от оригинала

Сегодня многие жалуются на обильное количество контрафактной продукции на рынке автозапчастей.

Если говорить конкретно про регулятор ХХ для ВАЗ 2110, то есть несколько ключевых признаков, по которым подделку можно отличить от оригинала. Ориентируйтесь на эти данные, чтобы не установить случайно на свой автомобиль устройство сомнительного качества и происхождения.

Подделка и оригинал

На подделках черный корпус, выполненный из металла, короче на 1 миллиметр по сравнению с настоящей деталью.
На трех белых заклепках на корпусе в случае с подделкой отсутствуют шляпки. В оригинале они должны присутствовать. А диаметр шляпок составляет 3 миллиметра.
На подделках пружина выполнена в белом цвете и обладает более частой навивкой

В оригинале навивка реже, а сама пружина черная.
Обратите внимание на резиновое кольцо регулятора. На подделках оно черное и тонкое, а в случае с настоящей деталью заметен красноватый оттенок

Плюс толщина больше.
Присмотритесь к наконечнику. В подделках он более темный по сравнению с оригинальной запчастью.
На упаковке контрафакта отсутствуют отметки, внешне коробки заметно отличаются.
На оригинальном желтом стикере, расположенном на корпусе, должна присутствовать внешняя рамка. Изготовители подделок про нее, видимо, забыли.

Как видите, распознать подделку не сложно. Нужно только быть более внимательным к деталям.

Разница в коробках

Замена

На самом деле поменять этот датчик до безумия просто. Так что не спешите отправлять машину на станцию технического обслуживания. Все можно сделать своими руками, качество от этого не пострадает.

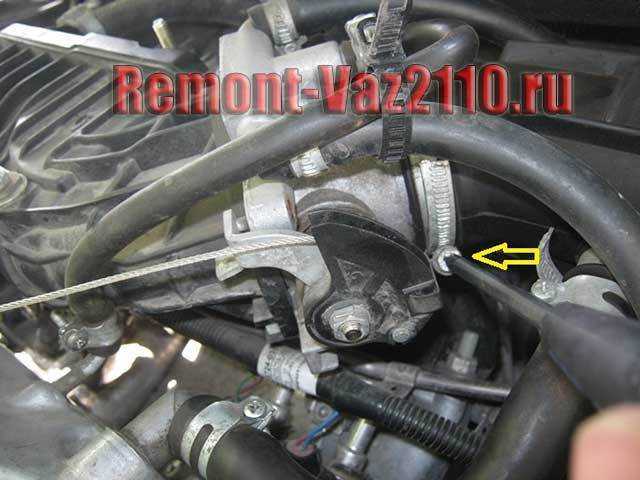

Для демонтажа датчика положения дросселя сначала его нужно отыскать.
Как мы уже отмечали, располагается искомый агрегат сбоку дроссельного патрубка на оси дроссельной заслонки.
Отыскав элемент, возьмите в руки фигурную отвертку.
С помощью этого нехитрого инструмента открутите пару болтов, которые удерживают устройство.

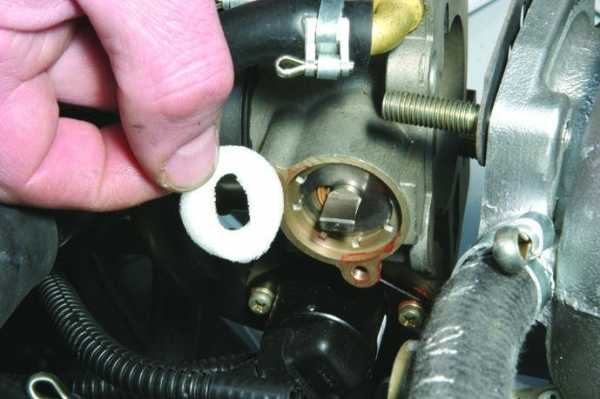

Обратите особое внимание на прокладку, которая имеется в наличии под старым регулятором. Использовать ее повторно не рекомендуем, лучше сразу купить новую

Зачастую прокладка идет уже в комплекте с самим датчиком дросселя.
Сняв старый датчик, можете немного зачистить место его установки, если там имеются загрязнения.
Далее ставится новый датчик вместе с новенькой прокладкой из поролона и затягиваются болты.
Старайтесь максимально до упора затянуть крепежные элементы, иначе в противном случае новый датчик дроссельной заслонки быстро потеряет свою эффективность. Придется заново проводить работы.
Никаких настроек выполнять после замены не нужно.
Нулевая отметка на контроллере позволит определить, что дроссель полностью закрыт.

Что выбрать?

При замене у многих уже более или менее опытных автовладельцев возникает вопрос, какой регулятор лучше установить. Ведь существует два типа.

Порядок работы по снятию устройства.

Вот пожалуй и все отличия, на коробке написано что устанавливается на автомашины семейства ВАЗ «Нива», «Шеви-Нива», «Надежда» инжекторной группы, с рабочим объемом см. Хотел установить старый, но потом подумал, если дело не в грязи, потом опять снимать дроссель, ну его нафиг, поставил новый РХХ.

Собираем всё в обратном порядке.

Не забываем про прокладку. После сборки проверяем всё ли правильно собрали и проверяем затяжку хомутов на патрубках, пытаемся завести машину. Демонтировать заслонку несложно, достаточно лишь открутить несколько гаек.

Затем отключаем разъём с проводами от РХХ. Воспользовавшись крестовой отвёрткой, выкручиваем винты, которые фиксируют регулятор на дроссельной заслонке.

Этот компонент контролирует количество воздушной смеси, которая поступает в цилиндры. Основная задача этой детали сделать это количество оптимальным для качественного воспламенения.

Дроссельная заслонка Шевроле Нива регулируется специальным датчиком, который при необходимости закрывает его, образуя вакуум в системе впуска или открывает, пропуская воздушную смесь.

Если ДПДЗ неисправен, то проявляются сбои во время холостого хода. В этом случае нужно снять элемент и провести диагностику. Сперва необходимо отсоединить колодку проводов, чтобы обесточить датчик 2.

Проверка датчика холостого хода Для этого двигатель прогревается до рабочей температуры. Затем только производиться проверка датчика при помощи мультиметра.

При неисправности необходимо заменить его на новый. Датчик положения дроссельной заслонки Этот компонент отвечает за количество воздушной смеси, попадающего в камеру сгорания двигателя.

Если датчик настроен неправильно, то перенасыщенное воздухом топливо будет сильнее детонировать, быстрее раскручивая двигатель и повышая обороты. Проверка датчика так же производиться при помощи мультиметра.

Пропал холостой ход на ниве шевроле.Неисправен датчик температруы охлаждающей жидкости.

Очень часто неисправность РХХ можно перепутать с проблемами, возникающими при выходе из строя датчика положения дроссельной заслонки. Разница лишь в том, что при поломке ДПДЗ на панели приборов загорается индикатор CHECK ENGINE. При неисправностях РХХ этот индикатор не загорается.

Кроме этого, неисправность регулятора можно определить, по нескольким основным признакам:

При запуске двигателя обороты будут сильно плавать.
Если включить фары или печку, обороты могут упасть ниже 500об/мин.
При запуске двигателя после длительного простоя, он не переходит в режим прогрева, а работает на обычных или низких оборотах.

Если совпали один или более признаков – есть необходимость проверки регулятора. Рассмотрим основные способы проверки датчика на Ниве Шевроле:

Чтобы проверить его на работоспособность, можно измерить напряжение, идущее на регулятор. Этапы проверки:

Ставим автомобиль на ровную площадку и поднимаем рычаг стояночного тормоза.
Отключаем клеммы с регулятора.
Берем мельтиметр, и подключаем черный провод (минус) к корпусу двигателя, другой провод (+) замыкаем на разъемы A и D поочередно.
Поворачиваем ключ в замке зажигания и наблюдаем за мультиметров.
Нормальное напряжение должно быть 12 Вольт. Если оно гораздо меньше – проблемы с зарядом аккумуляторной батареи.
Если напряжение отсутствует полностью – в цепи, идущей к РХХ произошел обрыв. В этом случае необходимо проверить все провода, идущие к датчику и ЭБУ.
При проверке сопротивления необходимо тестировать выводы РХХ поочередно — А и B, C и D. Если он исправен, то сопротивление должно быть 53 Ома.
Если измерить сопротивления на выводах В и С, А и D, то показания будут выше критических значений.
Порядок замены регулятора холостого хода на Нива Шевроле.

Чтобы провести данную процедуру потребуется некоторый набор инструментов: головка на 13, крестовая отвертка и пассатижи. После чего приступаем к демонтажу:

Устанавливаем авто на ровную поверхность и фиксируем стояночным тормозом.
Снимаем минусовую клемму с АКБ.
Откручиваем гайки на шпильках дросселя. При этом не рекомендуется отсоединять патрубки адсорбера и системы охлаждения.
Снимаем клеммы с РХХ.
При помощи крестовой отвертки выкручиваем винты, которыми крепится датчик.
Достаем устройство из посадочного места.

На корпусе РХХ должно быть уплотнительное кольцо. Если его нет, то необходимо достать его из колодца.

Датчик является неремонтопригодным, но при его загрязнении можно попытаться очистить его при помощи специального средства для промывки карбюраторов. Это не решит проблемы полностью, но позволит хотя бы доехать до ближайшего автомагазина.

Датчик холостого хода (Регулятор холостого хода — рхх)

Датчик (Регулятор) холостого хода (РХХ) предназначен для регулирования оборотов двигателя на холостом ходу. РХХ под руководством ЭБУ выполняет повышение или понижение частоты вращения коленвала в зависимости от режимов работы мотора на холостом ходу.

Для повышения оборотов холостого хода ЭБУ открывает клапан датчика (регулятора) холостого хода, повышая подачу воздуха в обход дроссельной задвижки. Для уменьшения числа оборотов он закрывает клапан, понижает объем воздуха, поступаемого в обход воздушной заслонки. При полностью высунутом до седла состоянии запорной иглы (что отвечает нулю шагов ШД) клапан закрывает подачу воздуха в обход дроссельной задвижки. Если игла клапана втягивается, обеспечивается расход воздуха, равный количеству шагов ШД от полностью вытянутого состояния иглы. Диагностическое устройство из ЭБУ считывает состояние РХХ в виде числа шагов.

Кроме управления частотой вращения коленвала в режиме холостого хода, выполняется управление РХХ, обеспечивающее понижению токсичности выхлопных газов. Когда дроссельная задвижка резко закрывается при торможении мотором, РХХ повышает объем воздуха, поступаемого в обход воздушной задвижки, осуществляя обеднение топливовоздушной смеси. Это понижает выбросы углеводородов и окиси углерода, образующие при быстром закрытии дроссельной задвижки.

РХХ расположен на дроссельном патрубке.

На автомобилях ВАЗ 2110, 2111, 2112 применяется датчик (Регулятор) холостого хода с номером (Артикулом):

2112-1148300-01;
2112-1148300-02.

Датчик (Регулятор) холостого хода могут иметь следующие возможные признаки неисправности:

Код ошибки Р1513 — Регулятор холостого хода, замыкание цепи управления на массу;
Код ошибки Р1514 — Регулятор холостого хода, цепь управления неисправна.

Регулятор (Датчик) холостого хода подсоединяется непосредственно к контроллеру. Клемма D РХХ подключается к контакту 64 контроллера. Отсюда подается управляющий импульс для регулировки уровняоткрытия регулятора холостого хода. Клемма С соединена с контактом 65 ЭБУ. Контакт В регулятора соединен с клеммой 66 контроллера. Контакт А подключается к клемме 67 ЭБУ.

Признаки неисправностей

Болезнь многих ВАЗ 2110 состоит в том, что до серьезного набора оборотов машина пребывает, как говорят автомобилисты, в «вялом» состоянии, она не тянет, а более-менее резвой становится только тогда, когда обороты дойдут примерно до отметки 3000.

Это очень часто связанно с неправильной работой дросселя. Причем главным виновником может быть завод-изготовитель, но об этом – чуть позже. А сейчас – о еще некоторых признаках неисправности:

плавают обороты двигателя;
нет четкого отклика машины при нажатии на педаль газа;
при переключении передач, можно наблюдать рывки;
наблюдается вибрация, когда машина работает на холостых оборотах;
глохнет во время переключения скорости;
плохо запускается двигатель, если машина уже прогрета, а затем заглушена.

https://youtube.com/watch?v=rAbF0E0flPE

Стоит отметить и появление некоторых проблем в работе двигателя на ВАЗ 2112 после установки дроссельной заслонки диаметром 52 мм. Причиной тому нарушение соотношения топлива и воздуха, что приводит к некорректной работе ЭБУ и мотора. Многие предпочитают после этого воспользоваться редактором прошивок ЭБУ.

Как итог мы можем сказать, что просто установка дроссельной заслонки повышенного диаметра не даст особого прироста в мощности и других показателях. Только в комплексе с обновлением прошивки и другим мелким тюнингом двигателя эффект будет заметен. Однако нужно учитывать обоснованность этих действий в отдельных случаях.

Вам все еще кажется что диагностика авто это сложно?

Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить. потому что вам уже знакомо что:

СТО ломят большие деньги за простую компьютерную диагностику
Чтобы узнать ошибку надо ехать к специалистам
В сервисах работают простые гайковерты, а хорошего спеца не найти

В нашей галерее собрано множество тематических фото

Датчик положения ДЗ

Еще один важный компонент узла, из-за которого происходит основная масса проблем. Нет, на практике ДЗ достаточно надежный и долговечный, его не приходится обслуживать каждые несколько сотен километров пробега.

Чтобы поддерживать низкие и высокие обороты, обеспечивать охлаждение и прочие функции, которые возлагаются на плечи узла, необходима эффективная работа датчика.

Такой регулятор называют потенциометр. Когда вы давите на педаль газа или акселератора, положение нашей заслонки меняется, как и напряжение, подаваемое на автомобильный контролер. Когда положение закрытое, напряжение составляет 0,7В. Максимально открытое положение подает 4В. Опираясь на эти данные, датчик регулирует подачу топливовоздушной смеси.

Если датчик положения выходит из строя, тогда точное текущее положение заслонки автомобиль знать не будет. Это влечет за собой такие неисправности:

на всех режимах работы мотора плавают обороты;
при холостом ходу обороты растут, достигают отметок выше положенных;
при отключении передачи во время движения, когда вы переходите на нейтралку, двигатель может заглохнуть;
в некоторых случаях на приборной панели горит лампа проверки, то есть Check.

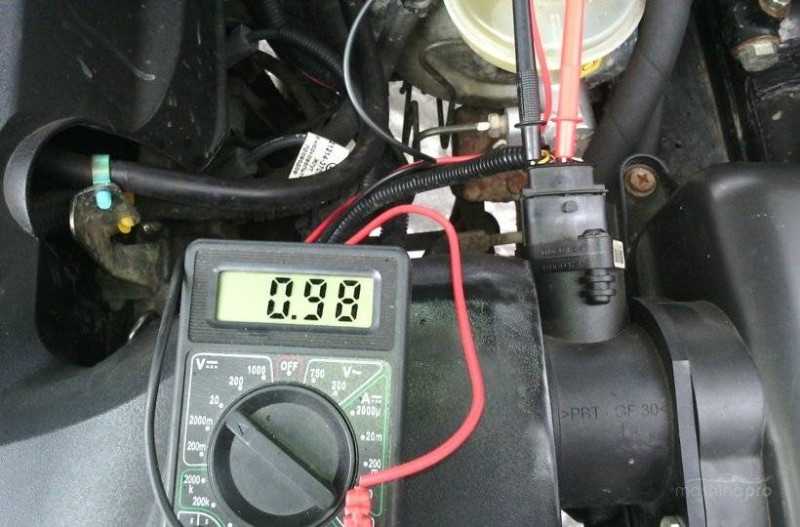

Чтобы проверить состояние датчика, вам потребуется мультиметр. Включите зажигание, поставьте щупы на разъем С и В. Когда положение заслонки меняется, на мультиметре должны меняться параметры напряжения.

Чистка дроссельной заслонки ВАЗ 2110 своими руками

Почувствовать возможные проблемы, связанные с тем, что на ВАЗ 2110/2112 дроссельная заслонка вышла из строя, очень просто.

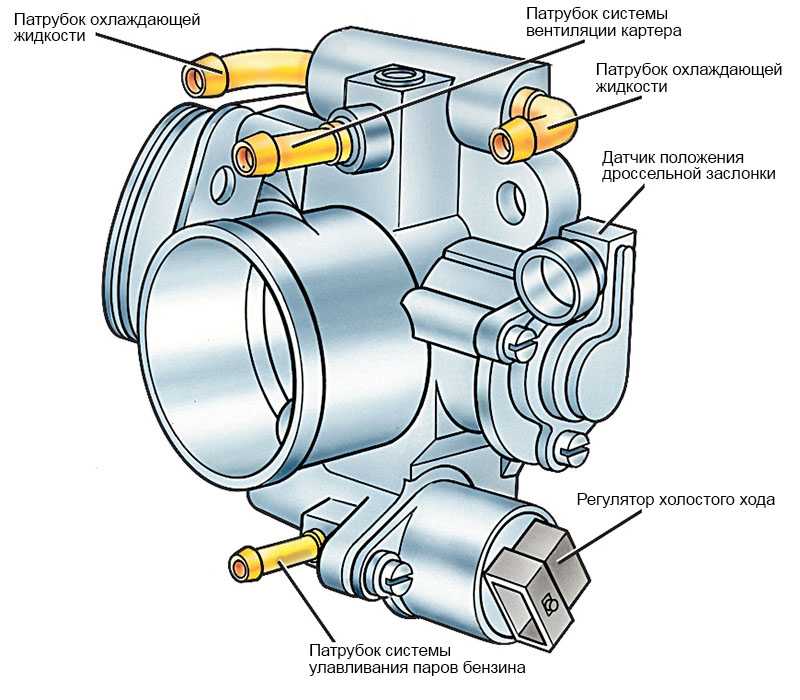

Общий вид дроссельной заслонки ВАЗ 2110

От состояния данного функционального элемента напрямую зависит динамика работы двигателя и его мощность. Выделяют следующие характерные признаки неисправности:

* из-за недостатка количества воздуха, проходящего через засоренный дроссель, машина крайне тяжело заводится как на холостых оборотах, так и при прогретом двигателе. В результате можно наблюдать “выплевывание” невыработанного горючего из выхлопной трубы. Убедится, что двигателю попросту не хватает воздуха можно вручную сместив заслонку акселератором.
при переключении на нейтральную передачу и езде накатом двигатель крайне негативно переносит снижение оборотов. Глохнет, троит либо захлебывается.

Вероятнее всего, возможны следующие проблемы:

заслонка требует чистки, поскольку в процессе эксплуатации она сильно засоряется масляными отложениями микрокапелек моторного масла и выработанными картерными газами. Ситуацию усугубляют мельчайшие частицы пыли, существенно увеличивающие в размерах сальные наросты на стенках.

Дроссельная заслонка после 60 000 километров

Обычно дроссельный механизм подвергается чистке в обязательном порядке каждые 50-60 тыс. километров пробега авто. Отрицательная тенденция падения мощности, связанная с загрязнением изделия, может наблюдаться уже после 30 тыс. километров пробега ВАЗ 2110. В этом случае затягивать с технической профилактикой дроссельной заслонки не стоит.

Что нужно знать о ДДМ?

Перед тем, как произвести диагностику и замену ДДМ, нужно знать, где находится датчик давления масла. Для начала вкратце расскажем о предназначении и месте установки устройства.

Предназначение и местонахождение

Датчик давления масла ВАЗ 2110 представляет собой устройство, использующееся для оповещения автовладельца о низком уровне давления расходного материала в моторе. Благодаря этому контроллеру владелец «десятки» может своевременно определить причину неисправности, а также избежать возможные проблемы, которые могут произойти в результате «сухой» работы силового агрегата. Но следует учитывать, что если на приборке резко загорелась лампа масла на ВАЗ 2110, от есть вероятность, что проблема заключается в самом регуляторе.

Чтобы проверить устройство, его надо для начала найти – располагаться девайс может в двух местах, в зависимости от конструктивных особенностей мотора:

На двигателе 8 клапанов устройство расположено на задней части силового агрегата, справа в разъеме головки блока, неподалеку от щитка ремешка. К ДДМ подключается один провод.
Что касается двигателей 16 клапанов, то в данном случае ДДМ следует искать также на задней части ДВС, только слева, непосредственно на блоке распредвала. К этому контроллеру также подключается один провод, однако, рядом с ним расположено еще два пучка с проводкой (автор видео – канал Авто_Ремонт).

Особенности диагностики

Если вы заметили, что на приборке не переставая горит индикатор аварийного давления моторной жидкости, то следует произвести диагностику именно регулятора. Не лишним будет проверить и проводку. Диагностика устройства начинается с проверки электроцепи на участке непосредственно от ДДМ до индикатора на приборке.

Диагностика осуществляется так:

Сначала на 8- или 16-клапанном двигателе следует отключить провод и подключить его к массе, в частности, кузову или двигателю.
В том случае, если после подключения провода на приборе стал гореть индикатор, то это свидетельствует о том, что данный участок электроцепи исправен, поэтому можно приступать к диагностике именно регулятора. Произведите его демонтаж и внимательно осмотрите устройство – если он сухой и работоспособный, то причина горящего индикатора, вероятнее всего, кроется в другом. К примеру, это может быть фильтр или маслонасос. Но если сам контроллер мокрый, в моторной жидкости, то это говорит о том, что его следует менять.

Если у вас загорелась лампочка давления масла, в первую очередь нужно проверить уровень масла, в некоторых машинах загорается лампа, когда забит масленый фильтр и в нем открылся перепускной клапан.

Инструкция по замене

Сначала необходимо отключить провод питания от регулятора.
Используя гаечный ключ на 21, необходимо выкрутить ДДМ из посадочного места, вместе с ним извлекается и его стальной уплотнитель.
Вместо демонтированного устройства ставится новый ДДМ, также необходимо заменить и уплотнитель, который должен идти в комплекте.
После того, как регулятор будет установлен, необходимо произвести очистку контактов на разъеме, также проверьте целостность пылезащитного уплотнителя. Если все нормально, то подключайте кабель питания к ДДМ и проверяйте его работоспособность.

Неисправности регулятора холостого хода

Как известно, регулятор холостого хода, или, как его еще называют, датчик холостого хода, предназначен для автоматизации регулировки, а также стабилизации холостого хода силового агрегата с инжекторной системой питания. В конструкции регулятора предусмотрен электромотор и конусная игла.

Чаще всего, в системе управления силовым агрегатом не предусмотрена самодиагностика данного датчика. Потому при его поломке загорится индикатор «CHECK ENGINE».

Кроме того, неисправности регулятора холостого хода сопровождаются некоторыми характерными симптомами:
{typography list_number_bullet_blue}1. Непроизвольное «плавание» оборотов (их повышение или снижение);||2. Неустойчивая работа мотора на холостом ходу;||3. После запуска холодного силового агрегата он не работает на повышенных оборотах как обычно;||4. Двигатель глохнет при выключении передачи;||5. Понижение оборотов мотора при включении различных электроприборов, дающих нагрузку: печки, фар, противотуманных фар и пр.{/typography}

Существует два основных способа выявления неисправности регулятора холостого хода:
{typography list_number_bullet_green}1. Отключить колодку проводов от устройства. При помощи мультиметра необходимо измерить сопротивление обмоток датчика. Между контактами А и В, а также С и D должно находиться в пределах от 40 до 80 Ом. В противном случае требуется замена датчика холостого хода. Если же значения соответствуют нормативу, то далее нужно измерить сопротивление между контактами А и D, а затем – между В и С. Мультиметр должен показывать символ бесконечности, то есть обрыв электроцепи. В иных ситуациях также требуется замена устройства.||2. Демонтировать датчик, открутив крепежные винты. Вынув его с места, необходимо подсоединить колодку проводов. На кончик иглы датчика необходимо легко положить палец без усилия. Исправный датчик при выключении зажигания должен полностью выдвигать иглу. При включении зажигания можно почувствовать легкий толчок в палец. В противном случае имеет место быть неисправность регулятора холостого хода.{/typography} Регулятор холостого хода является неремонтируемым узлом. Хотя может помочь его очистка. Для этого потребуется его демонтаж, а также средство для очистки карбюратора или же wd-40. После отключения колодки проводов необходимо аккуратно при помощи ватной палочки, смоченной вышеописанными препаратами, прочистить контакты.

Далее необходимо осуществить снятие датчика и его визуальный осмотр. Если датчик покрыт маслом и черной грязью, то требуется его очистка. При помощи вышеописанных средств необходимо обильно брызнуть на конусную иглу и пружинку. Таким образом, осуществляется их очистка.

После этого осуществляется просушка чистого датчика. Перед установкой регулятора на место необходимо проверить расстояние от его корпуса до самой иглы. Оно должно составлять 23 миллиметра.

Если после осуществления очистки регулятора изменений в работе мотора на холостом ходу не произошло, значит узел неисправен. Основными его поломками являются: обрыв провода внутри устройства, а также износ направляющих иглы. В любом случае, при выявлении данных поломок потребуется замена всего датчика. Ведь данный узел неремонтируемый. Хотя его стоимость не так уж велика. Потому для уверенности все же лучше сразу его заменить.

Монтаж очищенного или вновь приобретенного регулятора осуществляется в последовательности, обратной снятию. Напомним, что не стоит забывать о проверке расстояния от конечной точки иглы до фланца. Также специалисты рекомендуют смазать маслом уплотнительное кольцо, находящееся на фланце при помощи обычного моторного масла.

Как видим, диагностика неисправностей регулятора холостого хода и его замена – процедура несложная. Потому ее под силу осуществить самостоятельно.Неисправности регулятора холостого хода

Регулятор холостого хода предназначен для того, чтобы стабилизировать создаваемые двигателем обороты

Возникает логичный вопрос о том, настолько важно и необходимо присутствие этого устройства? А также можно ли вообще без него обойтись и как правильно осуществить ремонт в случае возникновения неисправности. От этого устройства зависит вся работа автомобиля

Для того, чтобы понять на какие рабочие процессы влияет регулятор холостого хода и почему возникает необходимость регулировать его работу необходимо иметь понятие о том, каковы принципы его работы.

Проверка РХХ мультиметром

Наиболее эффективной является проверка РХХ мультиметром. Этот способ подразумевает измерение тока на разъеме регулятора при включенном зажигании. Если тестер покажет, что питания нет – это явный признак обрыва цепи. Также можно проверить напряжение статорной обмотки

Во время процедуры важно следить за тем, чтобы клеммы тестера были подключены правильно, так как у ШД 2 обмотки

Обязательно нужно протестировать наличие тока на самом датчике. Его можно проверить тем же самым тестером. Сначала щупами нужно коснуться клемм А и В, потом С и D. Сопротивление должно находиться на уровне 53 Ом.

Затем то же следует проделать и с другими парами — В и D и А и С. На них сопротивление должно стремиться к бесконечности.

Для применения другого способа датчик (зонд) придется демонтировать. Его можно вынуть из посадочного места, отсоединив колодку и открутив 2 винта. Подсоединяем клеммы, пальцем касаемся иглы ДХХ. Усилий прилагать не нужно – во время отключения датчик просто обязан максимально выдвинуть иглу. Это значит, что во время прокручивания ключа зажигания обязательно должен чувствоваться толчок. Если иголка не выдвинулась, это говорит о неисправности датчика.

Полноценный осмотр РХХ может быть проведен только на станции техобслуживания с применением специального оборудования. Хотя и мультиметр тоже даёт неплохие результаты.

Подведем итоги

Сторонники замены ДУ на другой диаметр утверждают	Противники замены ДУ на другой диаметр утверждают
Замена повышает мощность и улучшает ХХ мотора, отзывчивость педали газа	Промывка либо ремонт стандартного ДУ дает подобные эффекты
Не влияет на расход бензина	Влияет на расход бензина, так как все взаимосвязано
Не создает проблем в работе мотора	Создает проблемы, так как ЭБУ не может правильно скорректировать соотношение воздуха и бензина в смеси
Возникающие проблемы можно решить прошивкой	Проблемы решаются промывкой
Однозначно все ощутимые эффекты связаны со сменой ДУ и усиливаются в сочетании с другими усовершенствованиями	Ощутимые эффекты достигаются промывкой узла, а применение других усовершенствований повышает характеристики движка и без замены ДУ

Тут каждые решает сам, мы не будем вступать в споры, просто имеют место быть разные мнения, и мы обязаны предостеречь о подвохах и обратной стороне медали.
