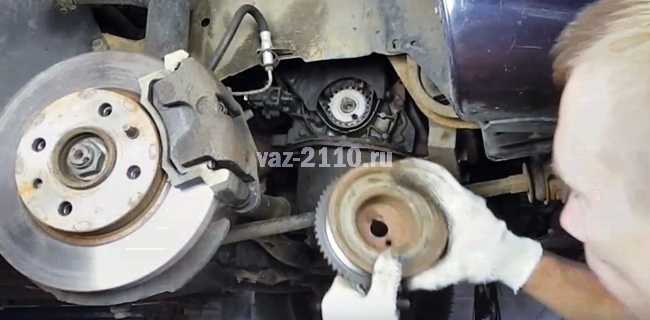

Снятие шкива

Открутить болт или гайку крепления — это только пол дела. Дальше надо вытащить шкив с вала. Так просто руками шкив не снимется, если не его посадочное гнездо не раздолбано. Кроме того, шкив плотно сажается на вал, то он еще фиксируется от проворота шпонкой.

Существуют специальные съемники для снятия шкива с вала. Бывают механические и гидравлические съемники.

Конструкция механического съемника проста. Обычно имеет три лапки, которыми надо зацепить сам шкив, а центральный стержень упереть в вал. После чего, надо вращать стержень, лапки будут выпрямляться и тянуть на себя шкив.

Бывает и такое, что при использовании съемника, стенки пазов шкива не выдерживают и откалываются. Поэтому, при использовании монтировок, зацеплять их надо как можно ближе к валу.

Шестерня коленвала: строение и функции

Шестерня коленчатого вала — это передача, через которую и осуществляется вращение оборудования двигателя. В зависимости от инженерных решений, она имеет форму шестеренки с зубьями для цепи или ремня.

Шестерня коленчатого вала для цепиШестерня коленчатого вала для ремня

Как правило, на коленвал устанавливаются шестерни ГРМ (нижние) и приводы маслонасоса. Шестеренки монтируются с плотной посадкой, фиксируются на шпоночном пазе, прижимаются резьбовым крепежом.

Неисправности шестерни коленчатого вала

Распространенными проблемами шестерней коленчатого вала являются:

Естественный механический износ зацепления зубьев. Высокие обороты и вибрации сказываются на поверхностях контакта зубчатых передач. Со временем на шестеренках появляется выробатка, и их заменяют на новые. Выработка на шестерне ГРМ может негативно влиять на фазы газороспределения;

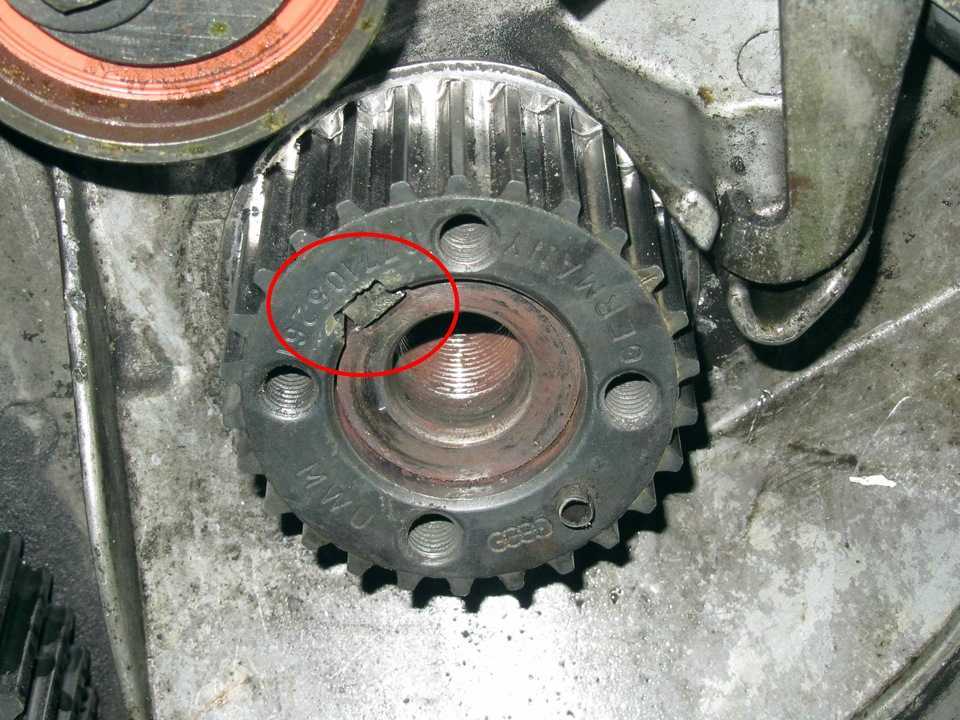

Износ или повреждение шпоночного паза шестеренок коленвала. Дело в том, что даже незначительный люфт шестерни, который не окажет заметного влияния на работу двигателя, со временем перетечет в проблему. Люфт шестерни коленвала будет увеличиваться

Если не обратить внимание на проблему, шпоночный паз может получить значительные повреждения, что повлечет замену коленвала.

Замена шестерни коленчатого вала

Проще всего снять шестерню с коленчатого вала, если сам вал снят с двигателя. Как правило, шестерни устанавливаются на вал с натягом, поэтому потребуется съемник. Последовательность следующая:

установить съемник и вращая его шток, постепенно «выпрессовать» шестеренку;
снять шестерню с вала, удалить шпонку, осмотреть шпоночный паз на валу.

Замена шестерни коленчатого валаЧтобы смонтировать шестерню, потребуется круглая наставка по типу стальной трубки, которая будет легко одеваться на вал. Необходимо:

установить шпонку;
слегка насадить шестерню;
надев трубку на вал, упереть ее в шестерню;
слегка постукивая по трубке молотком, «посадить» шестерню на место.

Если требуется только замена шестерни, это можно сделать и не снимая двигатель с коленвалом. Снятие шестерни коленвала необходимо выполнить после полного остывания двигателя и обездвиживания автомобиля.

Рассмотрим процедуру замены шестерни ГРМ двигателя ВАЗ 2110.

Первым делом необходимо снять кожух механизма ГРМ;
Затем установить механизмы ГРМ по меткам на шкиве коленчатого вала и распределительного вала (это необходимо, чтобы не сбить такт работы двигателя);
Если вы все сделали верно, должны совпасть метки на маховике. Чтобы это проверить, снимите резиновую заглушку на КПП;
Затем необходимо зафиксировать вращение двигателя. Для этого лучше использовать специальные фиксаторы. Если такой возможности нет, можно вставить обычную плоскую отвертку в смотровое окно КПП;

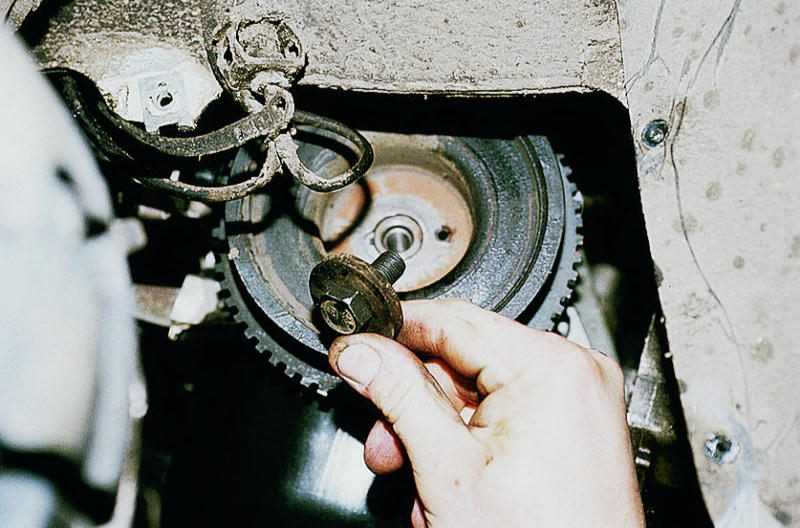

Открутить шкив, снять его;
Проконтролировать положение метки на звездочке ГРМ;
Ослабить натяжной ролик ремня ГРМ, снять ремень;
Снять шестерню коленчатого вала, осмотреть шпоночный паз;
Выполнить сборку узлов и механизмов в порядке, обратном разборке, контролируя метки ГРМ.

Снять кожух механизма ГРМСнять кожух механизма ГРМУстановить механизмы ГРМ по меткам на шкивеУстановить механизмы ГРМ по меткам на шкивеСнять резиновую заглушку на КППСнять резиновую заглушку на КПППроконтролировать положение метки на звездочке ГРМ

Поменять шестерню коленвала можно в домашней мастерской, но следует понимать, что ошибка в настройке газораспределительного механизма может привести к серьезным повреждениям двигателя. Если у вас нет опыта подобного ремонта, лучше обратиться к специалистам.

Электронная дроссельная заслонка: как она устроена, и как её ремонтировать?

Тренд автомобильного инжиниринга всех последних лет – планомерное отстранение водителя от непосредственного управления машиной. Пока, слава богу, мы не дошли массово до потери жесткой связи наших рук и ног с поворачивающимися колесами и тормозами, но к тому все явно идет… Как минимум, ни один автомобиль в наши дни уже не выпускается без электронной дроссельной заслонки, при которой мы не отдаем прямую команду дросселю «больше воздуха!» правой ногой через тросик, а высказываем пожелание блоку управления двигателем, который уже сам отправляет команду на заслонку. Хорошо это или плохо, и как с этим жить?

История вопроса

П ринято считать, что так называемый E-газ – это технология последнего примерно десятилетия. В чистом виде – да, но интегрированный электропривод в дроссельных заслонках появился гораздо раньше – еще в 80-х. В те годы на оси заслонки с одной стороны располагался сектор газа, связанный с педалью акселератора классическим тросиком (да-да, «колесико», которое приводится в движение тросиком от педали, называется «сектором газа»!), а с другой стороны ось заслонки соединялась через шестеренчатую передачу с небольшим электромотором.

Собственно, на поведение машины при движении моторчик влияния не оказывал – связь с ногой водителя была олдскульная, механическая и четкая: как надавишь, так и поедешь! А вступал в работу электромотор только в режиме холостого хода, корректируя степенью приоткрытия заслонки обороты при прогреве и после прогрева, а также чуть добавляя газку при включении мощных потребителей электроэнергии и крутящего момента – кондиционера летом, ГУРа на морозе, разных обогревов и т.п. Чуть позже функции моторчика в дросселе расширились – при практически неизменной конструкции добавилось электронных команд: он стал управлять не только оборотами холостого хода, но и оборотами в движении – при включении круиз-контроля и при активации антипробуксовочной системы.

Сейчас же все достигло «апофигея технологичности» – механическая связь заслонки с педалью газа исчезла в принципе, и все команды – как от ноги водителя, так и от сервисных систем – дроссель получает лишь при посредничестве блока управления двигателем. Причин тому – три:

Экологические требования;
Рост экономии топлива;
Удобство в реализации множества современных функций автомобиля.

Электронный дроссель в наши дни

Итак, прямая связь дроссельной заслонки с педалью упразднена полностью и окончательно. Как я уже говорил, нажатием на педаль мы отправляем сигнал в блок управления, а тот в свою очередь анализирует обстановку и множество параметров, а затем отдает команду на подачу воздуха. При этом надо сказать, что за добрый десяток лет развития тандема электронной педали газа и электронного дросселя в его современном понимании система благополучно переросла ряд детских болезней – как чисто физических, так и софтовых.

Изнашивающиеся скользящие контакты датчиков положения заслонки вытеснила бесконтактная индуктивная связь, появилось множество новых функций – не настолько явных, чтобы занять строчку в техническом описании автомобиля, но в комплексе достаточно важных.

Например, ход педали газа стал нелинейным, что позволило лучше контролировать автомобиль во время начала движения: при мощном моторе (где заслонка имеет большой диаметр) исчез риск избыточно резко рвануться вперед при легком касании педали – электронный дроссель в первой четверти хода педали газа реагирует намеренно вяло.

E-газ позволяет наиболее оптимально провести разгон на авто с турбированным двигателем, в значительной мере борясь с турбоямой и обеспечивая более ровное ускорение с низов. Е-газ поможет и при режиме «педаль в пол», когда в случае классической тросовой заслонки первые мгновения идет неоптимальное сгорание смеси, и теряются секунды на разгоне. Конечно же, нельзя не упомянуть эффективную систему автоматического управления тягой мотора для борьбы со сносами и проскальзываниями ведущих колес.

Деловое свидание, встреча

Шкив коленвала предназначен для:

уменьшить амплитуду коленвала при его резонансе. На самом деле, для той же цели мастера делают легкий коленчатый вал;
уменьшить шум двигателя;
вращать механизмы, задействованные в работе двигателя. Это сделано с механизмами и ременными передачами;
демпфер также передает импульсы, соответствующие числу оборотов коленчатого вала, на бортовой компьютер.

В таких случаях может потребоваться снять и, при необходимости, заменить шкив:

Если хаб повернут. Надо сказать, что это чаще всего связано с предыдущим неудачным ремонтом. Дело в том, что ВАЗ 2110 на сиденье для амортизатора имеет стопорную втулку, втиснутую в коробку передач. Имеет способность выпадать из механизма, заставляя ступицу поворачиваться;
Из-под переднего сальника колена коленчатого вала «везли»;
Легкий коленчатый вал начал сильно резонировать;
Старомодный шкив или демпфер свободны;
Сиденье демпфера разбилось. При такой поломке требуется замена, и желательно с коробкой передач коленчатый вал;
Если вам необходимо снять коленвал — для ремонта, замены вкладышей, полуколец, его обработки на легкий вес и т. Д.

https://youtube.com/watch?v=gKEGQ8JKRlU

в качестве снять передачу Коленвал ВАЗ, если не снимать! Как снять шестерни коленчатого вала.

При замене сальника коленчатый вал, что за редуктором коленчатый вал, на автомобилях ВАЗ. Необходимые.

Почему трудно снять шкив

№1. В зависимости от конструкции двигателя марки и модели автомобиля, сложность демонтажа шкива бывает разной. В некоторых машинах есть много места для комфортного проведения ремонтных работы, в некоторых — очень мало свободного места. Элементы конструкции шкива закрывают шкив.

По строению шкивы тоже бывают разные, есть 2 вида:

обычные;
демпферные.

У демпферных шкивов в конструкции есть доп внешнее кольцо с резинкой, которое поглощает вибрации, микроколебания.

Перед тем, как начать снимать шкив, надо ослабить натяжные гайки-болты, снять ремень генератора и гидроусилителя (ГУР).

№2. В заводской сборке, шкив сажается на коленчатый вал двигателя, прижимается болтом или гайкой и затягивается с большой силой сжатия. Таким образом, заводская сборка очень крепкая. Поэтому, если ни разу не снимали шкив, то демонтировать в первый раз будет сложнее.

Кроме затяжки с максимально допустимой силой специальным динамометрическим ключом, в процессе эксплуатации, двигатель сильно нагревается, резьбовое соединение еще сильнее затягивается и прикипает. А снаружи воздействуют внешние факторы, из-за которых резьбовое соединение может подвергаться коррозии.

Некоторые модели двигателей не ремонтируются, они одноразовые. Это, например: 1AZ-FSE, 3UZ-FSE. Каждый силовой агрегат было подробно рассмотрен.

№3. Если выключить сцепление, коленвал ДВС можно свободно проворачивать гаечным ключом. Поэтому, чтобы открутить гайку шкива коленвала, надо застопорить вал от проворачивания. Если при нажатии сцепления, скорости не переключаются, значит оно не рабочее. Возможно в систему попал воздух. В этом случае надо прокачать сцепление.

Почему в шкивах делают спец технологические отверстия? В автомастерских для фиксирования вала есть специальное приспособление, которое надо закрутить к шкиву болтами и застопорить вал.

Если нет спец устройства для фиксации вал, которое прикручивается к шкиву, то надо поставить хорошие противооткатные устройства под колеса автомобиля и поставить 4 передачу на КПП.

Или, третий вариант — упирать в зубья маховика монтировку и фиксировать коленчатый вал от проворачивания во время откручивания гайки шкива.

Еще вариант, в отверстие шкива вставить штырь, а об штырь и второй упор установить монтировку, как на этом рисунке.

Изучаем шкив коленвала, чтобы двигатель работал безукоризненно

Ни один вал в автомобиле не может работать сам по себе, ему нужны элементы, передающие крутящий момент на другие узлы сложного механизма, и шкив коленвала является одним из таких звеньев в ряде многих передач. Как и со многими другими деталями, с этой также нужно уметь обращаться, вовремя снять, при необходимости заменить.

Где стоит шкив коленвала и как до него добраться?

Когда вы поднимаете крышку капота и бросаете взгляд на двигатель, демпферный шкив коленвала (равно как и обычный) почти незаметен. Его скрывает генератор, однако заглянув вниз, туда, куда тянется ремень, можно увидеть диск, плотно зафиксированный на валу ступицей. Это и есть искомая деталь. Шкивы бывают двух видов, обычные и с демпфером, причем последний вариант отличается наличием внешнего массивного кольца, отделенного от основной части резиновой прокладкой, для снижения вибрации детали. По внешней кромке демпфера нарезаны зубцы, необходимые для работы датчика положения коленчатого вала.

Чтобы снять шкив, необходимо для начала освободить на генераторе стопорный болт, затем ослабить натяжной, с тем, чтобы слегка отпустить ремень и получить возможность его снять. Отсоединяем и бачок с антифризом. Также может мешать ремень гидроусилителя руля, поэтому в стороне от шкива находим и откручиваем болт на 14, создающий натяжение передачи ГУР, после чего снимаем последнюю. Остается финальный шаг, отделяющий нас от успеха, причем самый сложный – открутить еще один-единственный болт, который и фиксирует шкив. Найти крепежный элемент можно, лишь заглянув под машину под правым передним колесом, и, если есть пневматический гайковерт, операция будет выполнена без труда.

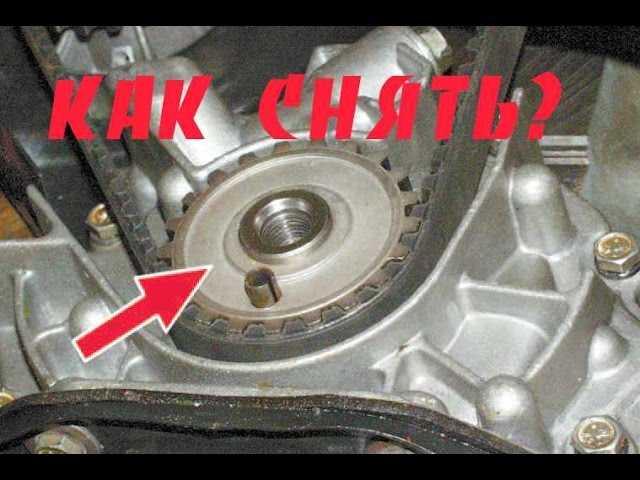

Почему трудно снять зубчатый шкив коленчатого вала?

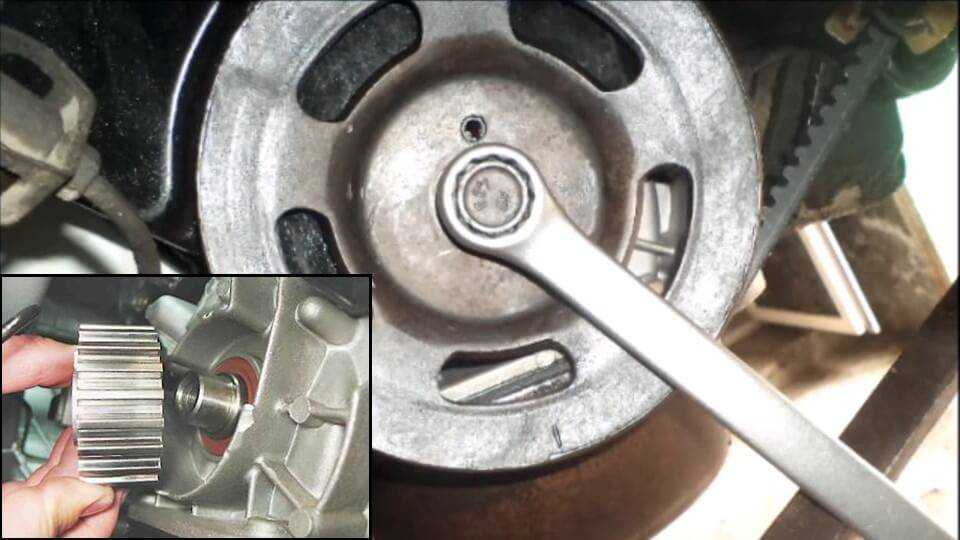

При отсутствии специального инструмента изъять болт, удерживающий зубчатый шкив коленчатого вала, весьма проблематично, поскольку резьба нарезана так, что направление откручивания совпадает с крутящим моментом вала при работающем двигателе. Однако именно в этом и заключается выход из положения. Понадобится всего лишь длинный ключ с головкой на 19 (можно нарастить обрезком трубы), который упирается в землю против вращения вала. Выполняем небольшие подготовительные работы – под передние колеса подкладываем клинья, а на катушке зажигания отсоединяем разъем. Зачем? Для использования стартера в качестве механического усилия, прилагаемого к болту.

Итак, мы сделали все, чтобы автомобиль случайно не завелся и не стронулся с места, теперь всех присутствующих просим отойти подальше, а сами забираемся в кабину (не оставляйте ноги высунутыми наружу) и резко, но кратковременно, поворачиваем ключ зажигания на старт. При неудачной попытке не отчаиваемся и повторяем. Обычно со второго раза, реже с 5-6 подхода, болт проворачивается. Теперь можно приступать к следующему мероприятию – сниманию ступицы шкива с вала, учитывая, что сидит она плотно и удерживается шпонкой. Когда понадобится затянуть болт обратно, вам нужно либо приложить много усилий к его затягиванию, либо все-таки найдите к тому времени пневмогайковерт.

Даже если болт шкива коленвала снят, впереди много работы

Итак, вам удалось, наконец, с помощью стартера или пневматического инструмента, снять упрямый болт шкива коленвала. Однако это не значит, что уже через секунду нужная деталь окажется у вас в руках. Дело в том, что ступица сидит на вале очень плотно, кроме того, от случайного соскальзывания ее удерживает шпонка. Идеальный вариант – использовать специальный съемник, можно даже самый дешевый, китайского производства, лапки этого инструмента избавят вас от применения лишних усилий и траты времени. Как вариант, впрыскивается аэрозольная смазка, например, WD-40, после чего ступица шкива коленчатого вала аккуратно раскачивается с тягой на себя.

Еще один способ, чаще всего применяемый водителями – снять шкив, поддевая его по окружности монтажкой. Если обычная автомобильная слишком велика, используйте мотоциклетные каленые инструменты, Г-образной формы. В любом случае операция потребует много сил, поэтому желательно, чтобы у вас был помощник. Надевать новый шкив лучше, намазав чем-нибудь вязким, например солидолом, место посадки шпонки (ее слегка наклоняем в сторону надвигаемой ступицы), затем обстукиваем шкив молотком через мягкую прокладку из тонкой резины

Что такое дроссельная заслонка? И возможные проблемы с ней

По сути, дроссельная заслонка — это клапан, расположенный между воздухозаборником и впускным коллектором.

В автомобиле с впрыском топлива и электронным управлением, датчик положения дроссельной заслонки и датчик воздушного потока обмениваются данными с компьютером, который подает соответствующее количество топлива, необходимое для инжекторов.

В закрытом положении, дроссельная заслонка практически полностью перекрывает доступ воздуха, но когда она находится в широко открытом положении, то заставит ваш двигатель реветь.

В более старых карбюраторных двигателях, дроссель встроен в карбюратор.

Во время движения вы постоянно открываете и закрываете дроссельную заслонку (даже не замечая) каждый раз, когда используете педаль газа.

Когда это происходит, датчик положения дроссельной заслонки сообщает ЭБУ, что вы нажали на газ.

А датчик воздушного потока обнаруживает больше воздуха и отправляет сообщение на компьютер автомобиля, чтобы увеличить количество топлива подаваемого инжекторами.

Современный двигатель с дроссельной заслонкой

Более современные автомобили используют электронный датчик, чтобы сообщить бортовому компьютеру, сколько топлива нужно подать в соответствии с входящим потоком воздуха.

В старые времена педаль газа (акселератор), физически соединялась с корпусом дроссельной заслонки тросом, но на данный момент в современных автомобилях, используются датчики и серводвигатели, для выполнения этой задачи.

Исправна ли ваша дроссельная заслонка?

Когда дроссельная заслонка перестаёт работать должным образом, обороты двигателя — могут быть слишком высокими или очень низкими.

Хороший воздушный фильтр крайне важен для работы дроссельной заслонки, потому что накопление грязи на его поверхности со временем может привести к блокировке поворотного плоского клапана, вызывая проблемы с холостым ходом и ухудшением управляемости.

В зависимости от того, как дроссельная заслонка расположена на двигателе вашего автомобиля, на ней также могут скапливаться нагар и остатки масла.

При низких оборотах двигателя вы можете даже заметить, что ваш автомобиль заглох на красном свете.

Пониженные обороты двигателя, как правило являются результатом закоксовывания дроссельной заслонки, и ограниченного воздушного потока, что подавляет воспламенение топлива в камерах сгорания вашего двигателя.

Необычно высокие или непоследовательные (скачкообразные) обороты на холостом ходу, могут быть результатом поступления слишком большого количества воздуха, проходящего через дроссельную заслонку.

Любая из этих проблем может существенно повлиять на производительность вашего двигателя, и скорее всего загорится индикатор Check Engine.

В современных автомобилях, большинство проблем с дроссельной заслонкой, скорее всего будут связаны с электрикой.

Важно не перемещать клапан в корпусе дроссельной заслонки вручную!

Некоторые владельцы автомобилей проделывают это, пытаясь почистить клапан, но это может сбить с толку компьютер вашего автомобиля относительно положения покоя вашего клапана.

Если датчик положения дроссельной заслонки (TPS) или датчик воздушного потока находятся на корпусе дроссельной заслонки, будьте осторожны с ними.

Удаление или снятие TPS может потребовать повторной калибровки впоследствии.

Датчики массового расхода воздуха (MAF) очень чувствительны к загрязнению, а для их чистки необходим специальный растворитель.

Другие проблемы с дроссельной заслонкой могут включать в себя, — неисправные клапаны контроля холостого хода (IAC) или датчики абсолютного давления в коллекторе (MAP).

Клапан IAC позволяет компьютеру контролировать скорость холостого хода, выпуская небольшое количество воздуха в воздухозаборник. Датчик MAP превращает вакуум двигателя в коллекторе в электронный сигнал, сообщающий компьютеру, сколько топлива нужно закачать.

У двигателя с высокими оборотами на холостом ходу, которые поднимаются и опускаются, могут быть, или утечка вакуума, или порванный впускной шланг.

Постоянно высокий уровень холостого хода может означать, что клапан IAC постоянно открыт, и может потребоваться регулировка механического ограничителя дроссельной заслонки.

Источник

Шкив коленвала ВАЗ 2110 (фото)

ВАЗовские двигатели имеют две, несколько отличающиеся модификации гасителя крутильных колебаний и ступиц коленвала, проще говоря – шкива. На ВАЗ 2110 шкив коленвала может быть выполнен как блок, а также иметь разделенную систему со ступицей — демпфер.

Чугунный шкив коленвала

Когда только начиналось производство «десятки», «гаситель» колебаний коленвала был единым целым, при этом закреплялся лишь одним центральным болтом. Вместе с инжекторным ВАЗ 2110 появился демпфер. Он прикреплен к ступице болтами.

Демпферный шкив коленвала Демпферный шкив коленвала Демпферный шкив коленвала Демпферный шкив коленвала

Назначение

Шкив коленвала предназначен для того, чтобы:

уменьшать амплитуду колебания коленвала, когда он резонирует. Собственно, для этой же цели народные умельцы делают облегченный коленчатый вал;
снижать шум от работы двигателя;
вращать механизмы, участвующие в работе двигателя. Совершается это с помощью шестерни и ременной передачи;
демпфер также передает импульсы, соответствующие числу оборотов коленвала на бортовой компьютер.

Возможные неисправности

Снятие, а в случае необходимости — замена шкива может потребоваться в таких случаях:

Если провернулась ступица. Нужно сказать, что чаще всего это происходит из-за предыдущего неумелого ремонта. Дело в том, что у ВАЗ 2110 в посадочном месте для демпфера имеется фиксирующая втулка, запрессованная в шестерню. Она имеет свойство выпадать из шестерни, отчего ступица проворачивается;
Из-под переднего сальника коленчатого вала «погнало» масло;
Облегченный коленвал начал сильно резонировать;
Шкив старого образца или демпфер болтается;
Разбилось посадочное место демпфера. При такой поломке нужна замена, причем, желательно — вместе с шестерней коленчатого вала;
Если необходимо снять коленвал — для ремонта, замены вкладышей, полуколец, его переделки в облегченный и т.п.

Демонтаж демпфера

На ВАЗ 2110 снятие демпфера производится в такой последовательности:

Отсоединяем «массу» от АКБ;
Снимаем вентилятор радиатора и гидромуфту;
Ослабив болты, крепящие шкив вентилятора, снимаем ремень;
Желательно снять радиатор, но если он не мешает, можно оставить, защитив его от повреждения со стороны подкапотного пространства листом фанеры или картона;
Снимаем шкив с вентилятора радиатора;
Получаем доступ к демпферу, отвинчиваем болты, демонтируем его;
Снимая ступицу, необходимо зафиксировать ее от проворачивания (для чего существует специальный инструмент).

Далее действуем в зависимости от цели разбора. Если нужна только замена демпфера, производим ее и собираем все в обратной последовательности.

Следует знать, что замена вкладышей на ВАЗ 2110 может быть произведена как со снятием коленвала, так и без его демонтажа. Но для этого нужно специальное приспособление, к тому же, такую работу лучше поручить опытному мастеру – мотористу.

Если демонтаж коленвала произведен с целью замены вкладышей или полуколец, то продолжаем:

8. Снимаем облегченный или обычный коленчатый вал;9. Производим снятие полуколец;10. Оцениваем состояние вкладышей, и если им замена пока не нужна, то обязательно, снимая, производим маркировку каждого из них;11. Но, к сожалению, как бы бережно владелец не относился к своему ВАЗ 2110, рано или поздно для вкладышей приходит время физического износа – им нужна замена.

для ВАЗ 2110 выпускаются четыре ремонтных комплекта вкладышей. Покупать их нужно только комплектом, и только – в строгой последовательности размеров. Иногда, правда, возможны ситуации, когда приходится приобретать их «через размер» ;
таким образом, коленчатый вал служит только на протяжении четырех (а бывает – даже трех) капремонтов;
замена вкладышей не может происходить без шлифовки коленвала. Единственное исключение – если происходит его замена на новый. Заодно, опытный мастер может превратить коленчатый вал, в облегченный.

Но если замена шкива коленчатого вала – дело не такое уж сложное, по силам практически любому домашнему умельцу, то шлифовку, тюнинг коленвала следует поручать только опытным мотористам.

При обратной сборке учтите, что паз на ступице нужно непременно совместить с сегментной шпонкой. Кроме того, для болта, крепящего ступицу, нужен динамометрический ключ. Момент его затягивания должен составлять 400 Н/м.

Демонтаж «единого» шкива (старого образца)

Собственно, снятие и обратный монтаж шкива старого образца не имеет особых отличий, кроме того, что снимается он проще. Достаточно открутить всего один центральный болт и поддеть шкив двумя отвертками.

Функции шкива коленвала

Шкив коленвала – одна из деталей коленчатого вала двигателя автомобиля, которая крепится на переднюю выходную (выступающую за пределы картера двигателя) часть вала (носок) и с помощью специального зубчатого ремня (в некоторых двигателях – цепи) синхронизирует работу коленчатого и распределительного валов двигателя. Кроме того, шкив коленвала через ремень ГРМ передает также крутящее усилие (фактически – обеспечивает энергией) ряд устройств так называемого «навесного оборудования» автодвигателя:

генератор
помпу (насос) охлаждающей жидкости двигателя
помпу гидроусилителя руля
кондиционер

Шкив коленвала выполняет также (наряду с маховиком и балансирами) функции амортизации вибраций и толчков коленчатого вала. В процессе производства шкивов все они подвергаются специальной балансировке. Как видим, от беспроблемной работы шкива коленвала зависит целый ряд важных механизмов автомобиля, включая сам двигатель. Если не будет строго синхронной работы коленчатого и распределительного вала, двигатель нормально работать не будет.

Именно поэтому с требованием регулярной замены шкива коленвала в комплекте с ремнем ГРМ (и, как правило – роликом помпы охлаждающей жидкости) сталкивается каждый автовладелец. Для каждой модели автомобиля существует определенная периодичность замены шкива коленвала и ремня ГРМ. Износ и растяжение ремней ГРМ, износ шкива коленвала или ролика помпы могут привести к нарушению работы двигателя, а в худшем случае – к обрыву ремня ГРМ с последующим повреждением всей кривошипно-шатунной группы двигателя. Поэтому следует серьезно относиться к вопросам регулярного обслуживания и замены ремня ГРМ и шкива коленвала.

Выводы

Демонтаж шкива коленчатого вала на 16-клапанном двигателе ВАЗ-2112 проводится достаточно легко и не требует специальных знаний. Единственным нюансом остается техника безопасности, поскольку автомобиль может соскочить с домкрата и при откручивании, так и при закручивании фиксирующей гайки.

Если есть запасной шкив, то старый можно срывать и отвертками, зубилом и пр., а то ведь в сервисах наших ничего на складах обычно нет, они стянут старый шкив абы как, повредят на нем зубья, а потом его ставят обратно и ремень ГРМ начинает сползать и съедаться. У меня такой случай был недавно в Автомире. Универсальный съемник на вид хлипковат, но там все из стали, которая будет стягивать не хуже, чем отвертки. Насчет нового способа – сомневаюсь что получится, да и не понятно, о какой дырке в шестерне идет речь? Если дырка – посадочное место на коленвал, то туда никакой метчик загнать не удастся. Если дырка – отверстие из которого торчит посадочная трубка под шкив генератора, то ее еще надо освободить, а потом, отверстие там всего 4-5 мм, а толщина шкива в месте этого отверстия – не более 5 мм, дальше внутренняя полость. Соответственно машинный метчик будет коротковат и выйдет своей резьбовой частью из отверстия, не успев упереться только не в торец коленвала, а в силуминовую крышку масляного насоса. А если удастся найти супер длинный метчик с резьбовой частью в 15-20 мм(что нереально), то он либо повредит крышку насоса, либо может сам обломиться в шестерне. В любом случае шестерню уже на выброс. Проще тогда нарезать в шестерне два отверстия, загнать туда шпильки, на шпильки надеть пластину с болтом, и уперев болт во вкрученный в коленвал болт шкива генератора, стянуть шестерню. Но это получается фактически одноразовый самодельный съемник, выполненный прямо на теле шестерни. Шестерню все равно на выброс. Я теперь, когда меняю сальник коленвала, или помпу, покупаю новый шкив(цена 50 рублей), чтобы не нежничать со старым шкивом и заодно меняю и шкив коленвала.

_________________Русские не сдаются!!!

какой-нить трубы и такой-то матери с рывка отворачиваем болт шкива коленвал… Ваз 2115 схема двиготеля. Форум ВАЗ 2108, 2109, 21099, 2113. Как открутить шкив коленвала. 8. После чего снимите шкив привода генератора с коленвала. Для этого, симаем заглушку… Замена шкива привода генератора на переднеприводных автомобилях ВАЗ и Лада. Болт шкива коленвала затягиваем, так же как и откручивали, с включенной пер… Внимательно: вырез шкива коленвала должен совпасть с выступом на зубчатого шкива… Эта операция необходима ТОЛЬКО замены для сальника коленвала. Снятие гайки шкива коленвала. Как снять головку с ВАЗ 21099. Как снять шкив коленвала. snjatie-shkiva-kolenvala-vaz-2110. От такого же шкива отрезаем реперную часть. Ваз 2110: как проводится замена заднего стекла. После чего вынимаем болт и снимаем сам шкив. откручиваем болт шкива коленвала. Датчик температуры охлаждающей жидкости ваз 2115 где находится. путем откручивания болта крепления (необходимо приложить усилие), снимаем ш… Как заменить передний сальник коленвала ВАЗ 2108 своими руками. коленчатый вал за болт крепления шкива примерно на один оборот по часовой с… При помощи болта обычно крепятся шкивы переднеприводных… так называемый &… сначала откручиваем болт шкива коленвала. iшкив снимается отдав переднюю и … Отворачиваем болт крепления шкива привода генератора. как снять шкив коленвала – видео NofolloW.Ru. Проворачивать коленчатый вал можно ключом за болт, временно завернутый в пе… Снимаем фишку с датчика коленвала, откручиваем один болт… замена сальника коленвала дома. 2.5 Замена ремня привода распределительного вала и натяжного ролика ВАЗ 211… снимал шкив. монтировка упирается в подрамник. используя головку с удлинённ…
