Как отрегулировать клапана камаз 740 в два приема

Регулировка зазоров клапанов КамАЗ 740

Регулировка зазоров клапанов КамАЗ 740 производится на «холодном» двигателе, не ранее чем через пол часа после его останова. Клапанные крышки можно снять сразу — это позволит коромыслам и стержням клапанов быстрее остыть. Для того, чтобы регулировка клапанов была безопасной, необходимо: — использовать противооткатные устройства и ручной тормоз — отключить подачу топлива, вытянуть до конца рукоятку останова двигателя и оставить ее в этом положении

Только после этого можно приступать к работе!

Порядок выполнения работ по регулировке зазоров клапанов двигателей КамАЗ 740

1. Если клапанные крышки головок блока уже сняты, проверьте моменты за­тяжки болтов крепления ГБЦ и при необходимости затяните их с усилием 157-176 Н/м (16-18 кгс/м)
2. Установите фик­сатор маховика в нижнее положение.

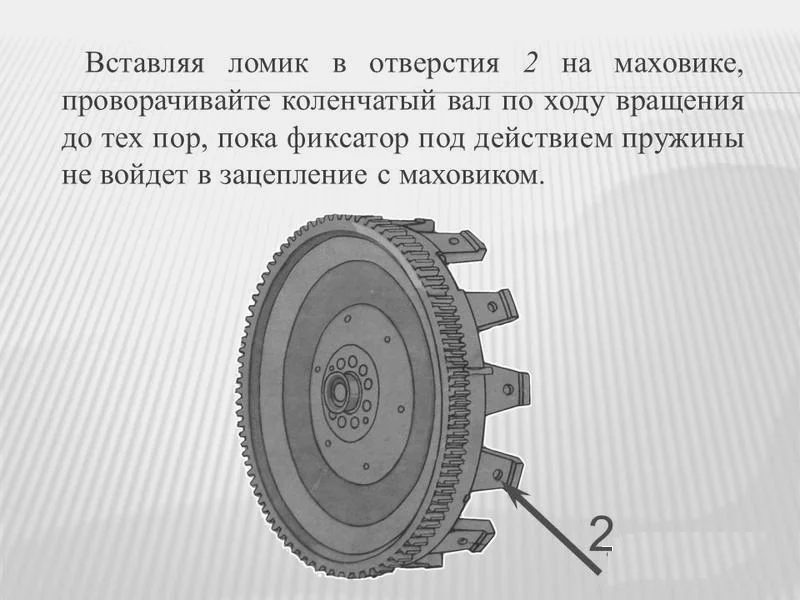

3. Снимите крышку люка в нижней части картера сцепления. Вставляя ломик в отвер­стие на маховике, проворачивайте коленчатый вал пока фик­сатор не войдет в зацепление с маховиком. При регулировке коленчатый вал устанавливается после­довательно в положения I-IV, которые определяются его по­воротом относительно начала впрыскивания в первом ци­линдре на угол, указанный ниже. Впрыскивание топлива в первом цилиндре мотора на­чинается, когда фиксатор маховика входит в зацепление с маховиком, а метка на приводе ТНВД находится вверху. При каждом положении коленчатого вала регулировать одно­временно зазоры клапанов двух цилиндров в порядке их ра­боты.

Проверьте положение меток на торце корпуса муфты опережения впрыскивания топлива и фланца ведущей полу­муфты привода ТНВД. Если риски находятся внизу, выведите фиксатор из зацепления с маховиком, проверните коленча­тый вал на один оборот, при этом фиксатор должен войти в зацепление с маховиком

Установите фик­сатор маховика в верхнее положение.

Проверните коленчатый вал по ходу вращения (против часовой стрелки, если смотреть со стороны махови­ка) на угол 60″. Угловое расстояние между двумя соседними отверстиями соответствует 30″, т. е. в положение I, при этом клапаны первого и пятого цилиндров должны быть закрыты (штанги клапанов легко проворачиваются от усилия руки).
Проверьте моменты затяжки гаек крепления стоек коромысел 42-54 Н м (4,3-5,5 кгс/м) регулируемых цилиндров. При необходимости затяните их с нужным усилием.
Проверьте щупом зазоры меж­ду носками коромысел и торцами стержней клапанов перво­го и пятого цилиндров. Щупы толщиной 0,3 миллиметра для впускно­го и 0,4 миллиметра для выпускного клапанов (передние клапаны правого ряда цилиндров впускные, левого ряда — выпускные). Закручивая или ослабляя регулировочный винт, добейтесь того, чтобы щуп двигался между коромыслом и стержнем, с небольшим усилием не сгибаясь. Не вынимая щуп, закручивайте контргайку, удерживая регулировочный винт от проворачивания, отвёрткой. Снова проверьте, как двигается щуп. Для проверки можете попробовать вставить в зазор щуп толщиной 0,35 мм, он не должен проходить в отрегулированный зазор для впускного клапана. И соответственно щуп 0,45 не должен входить в отрегулированный зазор выпускного клапана. Желательно проверить штанги (штанга должна вращаться без заеданий), в противном случае она может иметь изогнутость. Это потребует её замены или ремонта. Отрегулировав зазоры на первом цилиндре, переходите к пятому цилиндру (он находится на противоположной стороне двигателя) и выполните регулировку, так же, как и на первом цилиндре.

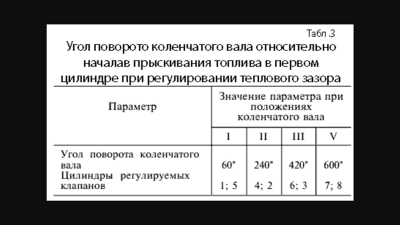

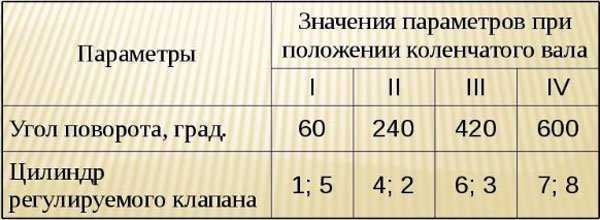

Дальнейшую регулировку зазо­ров в клапанном механизме проводите попарно в цилинд­рах:

четвертом и втором (положение II)

шестом и третьем (положение III)

седьмом и восьмом (положение IV) прово­рачивая коленчатый вал по ходу вращения каждый раз на 180°

Когда регулировка клапанов двигателя КамАЗ закончена, осуществите его пуск для проверки работы. При пра­вильно отрегулированных зазорах стука в клапанном меха­низме быть не должно.
Установите крышки люка картера сцепления и головок цилиндров.

Регулировка зазоров клапанов КамАЗ завершена. Данная процедура требует определённых навыков и знаний. Если вы не уверены что сможете произвести работу самостоятельно — обратитесь за помощью к специалистам. Данная статья дает лишь общее представление и указывает последовательность действий.

Источник статьи: http://remauto.info/regulirovka-zazorov-klapanov-kamaz/

Регулировка клапанов КАМАЗ с двигателем Cummins

Моторы Cummins, которые сейчас устанавливают на авто марки КАМАЗ, очень надёжные и имеют большой моторесурс. Они нуждаются в обязательном регулярном техническом обслуживании

Среди прочего, крайне важное значение имеет периодическая регулировка клапанов КАМАЗ. Официальная инструкция автопроизводителя указывает, что регулировка клапанов КАМАЗ с двигателем Cummins должна осуществляться через минимум 240 000 км пробега. Но, кроме выполнения плановых работ, потребность в ней может появиться и в силу других причин

Но, кроме выполнения плановых работ, потребность в ней может появиться и в силу других причин.

Первые признаки, указывающие на то, что необходима регулировка клапанов ДВС КАМАЗ — стук, возникающий под капотом, увеличение «аппетитов» силовой установки либо уменьшение её мощности. Игнорирование данных признаков и отсутствие своевременной регулировки клапанов ведёт к тому, что последующее использование двигателя может повлечь новые неисправности в ДВС. Поэтому стоит знать порядок регулировки клапанов КАМАЗ своими руками.

Почему возникает разбалансировка клапанов

Необходимо осознавать, что регулировка клапанов КАМАЗ своими руками бесполезна, если не устранить первоначальную причину неисправности. Возможные причины — поломки, которые связаны с ненадлежащим либо не проведённым вовремя обслуживанием:

• неправильное выставление зазоров клапанов либо неправильная последовательность затягивания болтов на цилиндровой головке в ходе предварительного обслуживания мотора;
• физическое изнашивание либо неисправность частей ГРМ;
• применение некачественной жидкости для охлаждения, что привело к перегреванию мотора;
• неисправный воздушный фильтр, который пропускает в цилиндры не только воздух, но и грязь;
• применение загрязнённого либо низкокачественного моторного масла, несвоевременная замена фильтра либо собственно масла;
• топливо, не сгорающее до конца по причине иных поломок либо некачественности самого топлива.

Порядок регулировки клапанов КАМАЗ с двигателем Cummins: зазоры

Порядок регулировки клапанов КАМАЗ и порядок регулировки клапанов КАМАЗ с 6-цилиндровым двигателем Cummins не различаются между собой.

Регулировка клапанов КАМАЗ Евро-4 подразумевает предварительное снятие с мотора крышки коромысел. Чтобы сделать это, необходимо отсоединить от этой крышки сапун картера. Сначала с сапуна снимают магистрали масляного слива.

Потом необходимо отсоединить от задней стороны крышки этих коромысел штуцер, относящийся к трубке сапуна, затем он снимается с картера распределительных задних валов. С этой целью необходимо ослабить хомут, относящийся к трубке сапуна, потом вытянуть штуцер в вертикальном направлении. Затем, чтобы обеспечить доступ к клапанам, нужно снять крышку коромысел с прокладкой.

Регулировка клапанов КАМАЗ Евро-1 осуществляется, когда температура жидкости для охлаждения не превышает 60 градусов. Любая схема регулировки клапанов КАМАЗ подразумевает это.

Провернув коленвал, нужно установить мёртвую верхнюю точку поршня 1-го цилиндра мотора.

На двигателе, лишённом системы, осуществляющей рециркуляцию использованных газов, мёртвую верхнюю точку устанавливают так: ставят кольцо датчика, показывающего частоту вращения мотора, таким образом, чтобы его часть, лишённая пазов, была на 12 часов.

В случае, когда оба коромысла на первом цилиндре не освобождены для регулирования, необходимо выполнить проворачивание коленвала, сделав полный его оборот.

Схема регулировки клапанов КАМАЗ Евро-3

На моторе, на котором установлена система рециркуляции использованных газов, местом расположения мёртвой верхней точки 1-го цилиндра является демпфер крутильных колебаний либо кольцо датчика, указывающего частоту вращения мотора.

Необходимо установить кольцо либо демпфер таким образом, чтобы метка была на 12 часов.

Если освободить коромысла 1-го цилиндра не вышло, нужно всё равно провернуть на 360 градусов коленвал. Затем можно начать измерять зазоры клапанов и коромысел.

Именно такова последовательность регулировки клапанов КАМАЗ.

Зазоры клапанов КАМАЗ с моторами Cummins

В таком положении коленвала измеряют зазоры таких коромысел:

• Е — выпускной клапан, И — впускной;
• для моторов с 14-ю цилиндрами: 1Е, 1И, 2И, 3Е;
• для двигателей с 16-ю цилиндрами: 1Е, 1И, 2И, 3Е, 4И, 5Е.

Максимальный зазор впускного клапана составляет 0,381 мм, минимальный — 0,152 мм, для выпускного клапана минимальный зазор — 0,381 мм, максимальный — 0,762 мм.

Зазор установлен верно, если измерительный щуп, проходя между крейцкопфом и гнездом коромысла, встречает только незначительное сопротивление.

Регулировка клапанов КАМАЗ | avto-mechanik.ru

Регулировка клапанов на автомобиле КАМАЗ всегда вызывает сложность. Это связано с тем что очень тяжело сориентироваться в положении поршней и выставить каждый поршень отдельно в верхнюю мертвую точку (ВМТ) в момент сжатия топлива в камере сгорания. И для проведения регулировки необходимо знать определённую последовательность действий.

Регулировку желательно проводить вдвоём с напарником, так как проворачивать коленчатый вал необходимо снизу автомобиля и желательно использовать при этом смотровую яму. В картере маховика имеется специальное окно, а на самом маховике отверстия. Если через смотровое окно вставить в эти отверстия прут соответствующего диаметра, то при его помощи маховик легко проворачивается на длину технологического окна, когда прут упрётся в одну сторону окна с другой появиться другое отверстие, и переставив в него прут мы сможем продолжить вращение маховика. Маховик необходимо  вращать по ходу вращения коленчатого вала, как он вращается при работающем двигателе. На картере маховика сверху имеется стопор. А на маховике углубление, когда стопор войдет в это углубление маховик примет положение, соответствующее положению поршня первого цилиндра  в ВМТ.

Но нам необходимо подвести поршень в ВМТ в момент сжатия топлива в первом цилиндре. Поэтому ориентируемся по метке расположенной на топливном насосе высокого давления (ТНВД). Как только метка на ТНВД установилась на момент впрыска топлива в первом цилиндре, только  тогда застопоренный маховик принимает правильное положение.

Теперь убираем стопор и проворачиваем коленчатый вал на два отверстия маховика, что соответствует углу поворота в 60 градусов, в этом положении клапана  1 и 5 цилиндров полностью закрыты.

Постоянно путаешься в направлении вращения коленчатого вала. Что бы себя проверить есть простой способ, встаньте перед кабиной, и представьте, что вы заводите мотор с рукоятки по часовой стрелке, в эту сторону и должен вращаться маховик, то есть если снизу вращать маховик с помощью прута, прут будет двигаться в сторону аккумуляторных батарей. Итак, регулируем клапана 1 и 5 цилиндров. Затем проворачиваем маховик на  6 отверстий, что соответствует 180 градусам угла поворота, и регулируем клапана  4 и 2 цилиндров. Проворачиваем ещё на 6 отверстий и регулируем клапана 6 и 3 цилиндров. И в последний раз проворачиваем на 6 отверстий, регулируем клапана 7 и 8 цилиндров.

Сама регулировка клапанов большой сложности не вызывает, необходимо установить допустимый зазор между штоком клапана и коромыслом, делается это при помощи регулировочного винта , застопоренного гайкой. Раскручиваем стопорную гайку, ослабляя при этом регулировочный винт, устанавливаем щуп между коромыслом и клапаном. На впускных клапанах он имеет размер 0,35, на выпускных0,45 мм. Притягиваем регулировочный винт, чтобы щуп не был затянут и двигался между коромыслом и штоком клапана, и в то же время это движение не должно быть свободным. Затем затягиваем стопорную гайку, удерживая регулировочный винт с помощью отвёртки. После регулировки устанавливаем клапанные крышки.

Когда вы заведёте двигатель, вы сразу почувствуете, что он стал более приёмистым, так как цилиндры начали работать более равномерно по отношению друг к другу.

Регулировка топливных насосов высокого давления

Регулирование ТНВД должно производиться на специальных стендах высококвалифицированными специалистами. При регулировке насоса следует использовать стендовые форсунки или форсунки, с которыми насос был установлен на двигателе, помечая при этом номер каждой форсунки в соответствии с цилиндром. Перед проверкой и регулировкой насоса высокого давления все форсунки (если используются форсунки с двигателя) должны быть тщательно проверены и отрегулированы на специальном стенде в соответствии с техническими условиями для данного типа и модели форсунок. После регулировки насоса каждую форсунку следует устанавливать на цилиндр, соответствующий секции насоса, которую регулировали совместно с этой форсункой.

Общая работоспособность плунжерных пар насоса может оцениваться при помощи стендовых форсунок, отрегулированных на давление начала впрыска, превышающее номинальное в 1,8…2 раза. Если в этом случае насос обеспечивает подачу, значит плунжерные пары в нормальном состоянии.

***

Регулировка цикловой подачи

Основная регулировка топливного насоса – регулировка количества и равномерности цикловой подачи на номинальном режиме. Для этого рейку ТНВД (или дозатор у одноплунжерного насоса) специальным винтом устанавливают в положение номинальной подачи. При номинальной частоте вращения замеряют цикловую подачу всех секций, контролируя уровень топлива в измерительных пробирках для каждой секции насоса.

Для контроля величины цикловой подачи по секциям насоса используются стеклянные градуированные пробирки, закрепленные на испытательном стенде и присоединенные к выпускному штуцеру секции, либо (в современных стендах) по дисплею, на котором визуально отображается цикловая подача по секциям испытываемого ТНВД. Цикловая подача должна соответствовать техническим условиям на насос и корректироваться для конкретной модели двигателя.

Отклонение по секциям (неравномерность подачи) допускается не более 3…5%. В противном случае у насосов серии 33 (КамАЗ) и 60 (ЗИЛ) ослабляют крепление корпуса секции и поворачивают его, переставляя на один-два зуба стопорную шайбу корпуса. У некоторых насосов (4УТНМ, ЯЗДА, ЧТЗ) для крепления секций предусмотрены специальные хомуты, которые при необходимости ослабляют и корректируют цикловую подачу поворотом корпуса секции.

Регулирование угла опережения начала подачи

Проверку и регулировку этого угла осуществляют на стенде.

В рядных насосах на первую секцию, а в V-образных насосах серии 33 – на восьмую секцию устанавливают моментоскоп – стеклянную трубку, соединенную через резиновый патрубок с топливопроводом высокого давления (см. рисунок). Рейку устанавливают в положение номинальной подачи и вращая вручную вал насоса (за муфту опережения впрыска), заполняют трубку моментоскопа топливом. Отвернув вал обратную сторону, и затем медленно вращая его вперед, определяют момент, когда поверхность топлива (мениск) в трубке моментоскопа дрогнет. Вращение останавливают. При этом лимб стенда покажет угол до оси симметрии кулачка привода плунжера. Этот угол должен соответствовать техническим условиям для данного конкретного насоса. Так, для восьмой секции насоса серии 33 (КамАЗ) этот угол должен составлять 42…43˚, а для первой секции насосов 4УТНМ — 56˚.

После проверки первой (или восьмой) секции, моментоскоп устанавливают на остальные секции соответственно порядку работы цилиндров двигателя. Отклонение углов опережения впрыска по секциям не должно превышать 20′.

С целью регулировки угла опережения начала подачи в насосах серии 33 (КамАЗ) заменяют пяту толкателя, которую выпускают 18 ремонтных размеров. В насосах типа УТНМ, ТН, ЯЗДА для этих целей перемещают винт толкателя плунжера. После регулировки секции этот винт стопорят контргайкой.

***

Учебные дисциплины

• Инженерная графика
• МДК.01.01. «Устройство автомобилей»
• Общее устройство автомобиля
• Автомобильный двигатель
• Трансмиссия автомобиля
• Рулевое управление
• Тормозная система
• Подвеска
• Колеса
• Кузов
• Электрооборудование автомобиля
• Основы теории автомобиля
• Основы технической диагностики
• Основы гидравлики и теплотехники
• Метрология и стандартизация
• Сельскохозяйственные машины
• Основы агрономии
• Перевозка опасных грузов
• Материаловедение
• Менеджмент
• Техническая механика
• Советы дипломнику

Олимпиады и тесты

• «Инженерная графика»
• «Техническая механика»
• «Двигатель и его системы»
• «Шасси автомобиля»
• «Электрооборудование автомобиля»

Внутренние процессы

Функционирование установки КамАЗ связано с протекающими в камере процессами. Действия происходят в определённой строгой последовательности с периодическим повторением в каждом цилиндре. Сумма процессов — рабочий цикл, состоящий из периодов распределения газов.

Двигатель КамАЗ 740:

За одну последовательность рабочих процессов в цилиндре выполняется один поджог горючего. Период задержки, от одной вспышки до другой, влияет на плавность хода силового агрегата. Чем меньше промежуток, тем меньше колебания при работе мотора. Плавность зависит и от того, сколько цилиндров в КамАЗе. В нашем варианте речь идёт о восьми камерах. Это рациональное число, поскольку большое количество камер ведёт к большему промежутку между вспышками и резкой работе мотора. В то же время, недостаточное количество камер не даёт необходимой мощности.

Зачем и когда нужна регулировка

Настройка тепловых зазоров клапанов необходима для устойчивой работы силового агрегата как на высоких, так и низких скоростях мотора.

Если зазоры, находящиеся между кулаком вала распределяющего типа и самими клапанными деталями, настроены неправильно, то элементы слишком сильно открываются во время заведенного мотора, что может привести к разгерметизации в цилиндрическом механизме. Разгерметизация приводит к уменьшению рабочего ресурса силового агрегата.

Также увеличенный промежуток может стать фактором, влияющим на встречу клапанов с поршневым механизмом в момент сжатия, что приведет к поломке транспортного средства.

Порядок работы зажигания камаз

Мнение автовладельца по имени Оттон: Очень просторный салон, комфортно и впереди и сзади. Высочайшая посадка водителя и неплохой обзор в зеркалах. Огромные окна- не люблю как «снутри бойницы».Комфортное открывание — без ключа. Много различных комфортных мест хранения. Зимой машина довольно стремительно согревается, не было никогда чтобы не завелась- даже в минус 35! Средний расход горючего летом, при неизменной работе климата 8.5, зимой до 9.5, летом на трассе было и 7.0 — ездили далековато, считаю, что для автомата это хорошо. B последней тииде раздельно поставила мультимедийную систему(не было подходящей комплектации авто, a приобрести очень хотелось) — что снимает все вопросы c навигатором.

Категория: Ремонт автомобиля

Оригинальное название: Эш т?ртибе зажигания камаз

Описание: Габариты следующие, длина — 3176, ширина — 1100, высота — 1327 мм. Колесная база составляет 2577 мм. Дорожный просвет 189 мм. Автомобиль оснащается гибридным силовым агрегатом. 4—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одногоцилиндра составляет 76 мм, ход поршня — 70 мм. Коленчатый вал двигателя разгоняется до 8000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 5000 оборотов в минуту.

Показов: 2577

Ниже вы сможете поглядеть технические свойства порядок работы зажигания камаз. Выскажите свое мировоззрение об авто в комменты.

Дата выхода: 24. 05. 2014 года

Продолжительность: 5:27

Качество: DVBRip

Смех в теме: Вчера написала на грязной машине соседа- «Помой меня!!!» Сегодня смотрю, а на моей написано-«Заходи, помою!!!»

Выложил админ: по просьбе Саддама

КАМАЗ-5490: взошла звезда на Востоке

В числе приоритетных разработок Камского автозавода — создание магистральных седельных тягачей для автопоездов европейской схемы: двухосный тягач и трехосный полуприцеп (сцепка полной массой 40–44 т и длиной 16,5 м). Премьерный показ такого КамАЗа-5490 состоялся на выставке «Комтранс» 2011 года. В начале 2014-го автомобиль поставили на конвейер.

Если услышите, что КамАЗ-5490 — это «Мерседес-Бенц Аксор», но собранный в Татарстане, не верьте. Это разные машины, хотя у них много схожих агрегатов. Да и территориально производства разведены. Камазовский тягач собирают на модернизированном главном конвейере КамАЗа, к стволу которого теперь приросла еще одна ветка, а челнинский «Мерседес-Бенц Аксор» собирают в технопарке «Мастер», на производственной площадке ОАО «Мерседес-Бенц Тракс Восток».

Ничего страшного, что КамАЗу досталась кабина от «Аксора», выпускаемого аж с 2001 года. На фоне привычной отечественной она — словно из будущего. С ней хорошо поработали камские инженеры, а дизайнеры умудрились придать довольно заурядной внешности немецкого грузовика для межрегиональных перевозок статность полноценного флагманского тягача.

У кабины КамАЗ-5490 оригинальные нижняя панель решетки радиатора, бампер, подножки, крылья. Материал — не подверженная коррозии пластмасса, высококачественная и прочная. Бампер и подножки смонтированы выше, чем у «Мерседеса». Немецкая кабина крепится к раме на пружинных стойках, а наша — на четырехточечной пневмоподвеске, более мягкой.

Светотехника своя. В серию пошел вариант с маленькими линзованными фарами «Хелла» и светодиодными указателями поворотов и габаритными огнями. Чуть позже появятся прямоугольные блок-фары не хуже по дизайну и сиянию, чем у добротных иномарок.

Кабину сваривают (из импортной штамповки), окрашивают и собирают у нас. Роскошные кресла везут из Елабуги. Там обосновалось известное немецкое предприятие «Граммер» (Grammer). Все прочие детали интерьера ничем не отличаются от тех, что на чистопородном «Аксоре», — их доставляют из-за рубежа.

Регулировка зазоров клапанов КамАЗ 740

Регулировка зазоров клапанов КамАЗ 740 производится на «холодном» двигателе, не ранее чем через пол часа после его останова. Клапанные крышки можно снять сразу — это позволит коромыслам и стержням клапанов быстрее остыть. Для того, чтобы регулировка клапанов была безопасной, необходимо: — использовать противооткатные устройства и ручной тормоз — отключить подачу топлива, вытянуть до конца рукоятку останова двигателя и оставить ее в этом положении

Только после этого можно приступать к работе!

Порядок выполнения работ по регулировке зазоров клапанов двигателей КамАЗ 740

1. Если клапанные крышки головок блока уже сняты, проверьте моменты за­тяжки болтов крепления ГБЦ и при необходимости затяните их с усилием 157-176 Н/м (16-18 кгс/м)
2. Установите фик­сатор маховика в нижнее положение.
3. Снимите крышку люка в нижней части картера сцепления. Вставляя ломик в отвер­стие на маховике, проворачивайте коленчатый вал пока фик­сатор не войдет в зацепление с маховиком. При регулировке коленчатый вал устанавливается после­довательно в положения I-IV, которые определяются его по­воротом относительно начала впрыскивания в первом ци­линдре на угол, указанный ниже. Впрыскивание топлива в первом цилиндре мотора на­чинается, когда фиксатор маховика входит в зацепление с маховиком, а метка на приводе ТНВД находится вверху. При каждом положении коленчатого вала регулировать одно­временно зазоры клапанов двух цилиндров в порядке их ра­боты.

Проверьте положение меток на торце корпуса муфты опережения впрыскивания топлива и фланца ведущей полу­муфты привода ТНВД. Если риски находятся внизу, выведите фиксатор из зацепления с маховиком, проверните коленча­тый вал на один оборот, при этом фиксатор должен войти в зацепление с маховиком

Установите фик­сатор маховика в верхнее положение.

• Проверните коленчатый вал по ходу вращения (против часовой стрелки, если смотреть со стороны махови­ка) на угол 60″. Угловое расстояние между двумя соседними отверстиями соответствует 30″, т. е. в положение I, при этом клапаны первого и пятого цилиндров должны быть закрыты (штанги клапанов легко проворачиваются от усилия руки).
• Проверьте моменты затяжки гаек крепления стоек коромысел 42-54 Н м (4,3-5,5 кгс/м) регулируемых цилиндров. При необходимости затяните их с нужным усилием.

• Проверьте щупом зазоры меж­ду носками коромысел и торцами стержней клапанов перво­го и пятого цилиндров. Щупы толщиной 0,3 миллиметра для впускно­го и 0,4 миллиметра для выпускного клапанов (передние клапаны правого ряда цилиндров впускные, левого ряда — выпускные). Закручивая или ослабляя регулировочный винт, добейтесь того, чтобы щуп двигался между коромыслом и стержнем, с небольшим усилием не сгибаясь. Не вынимая щуп, закручивайте контргайку, удерживая регулировочный винт от проворачивания, отвёрткой. Снова проверьте, как двигается щуп. Для проверки можете попробовать вставить в зазор щуп толщиной 0,35 мм, он не должен проходить в отрегулированный зазор для впускного клапана. И соответственно щуп 0,45 не должен входить в отрегулированный зазор выпускного клапана. Желательно проверить штанги (штанга должна вращаться без заеданий), в противном случае она может иметь изогнутость. Это потребует её замены или ремонта. Отрегулировав зазоры на первом цилиндре, переходите к пятому цилиндру (он находится на противоположной стороне двигателя) и выполните регулировку, так же, как и на первом цилиндре.

  Дальнейшую регулировку зазо­ров в клапанном механизме проводите попарно в цилинд­рах:

  четвертом и втором (положение II)

  шестом и третьем (положение III)

  седьмом и восьмом (положение IV) прово­рачивая коленчатый вал по ходу вращения каждый раз на 180°

• Когда регулировка клапанов двигателя КамАЗ закончена, осуществите его пуск для проверки работы. При пра­вильно отрегулированных зазорах стука в клапанном меха­низме быть не должно.
• Установите крышки люка картера сцепления и головок цилиндров.

Регулировка зазоров клапанов КамАЗ завершена. Данная процедура требует определённых навыков и знаний. Если вы не уверены что сможете произвести работу самостоятельно — обратитесь за помощью к специалистам. Данная статья дает лишь общее представление и указывает последовательность действий.

Порядок регулировки клапанов КамАЗ 740

Правильная регулировка клапанов соответствует порядку движения их в двигателе. В большинстве моторов КамАЗ 740 проводится с интервалом в 60 градусов. Для этого нужно поворачивать ломик на 2 положения поршней. При этом происходит поворот коленчатого вала на 1 оборот, то есть на 180 градусов.  В большинстве моделей регулировка происходит последовательно попарно в следующих цилиндрах:

1. первый и пятый;
2. второй и четвертый;
3. третий и шестой;
4. седьмой и восьмой.

Некоторые модели двигателей могут отличаться от стандартной схемы. Перед началом операции требуется посмотреть документацию к мотору, а именно схему последовательности регулировки для данной модели.  Кроме последовательности клапанов в них указаны оптимальные зазоры и давление на гайки. В некоторых моторах вместо обычных для КамАЗа 0,3 и 0,4 мм. указаны величины в 0,25 и 0,35 мм. Кроме того, в документации указаны величины оптимальной затяжки винтов клапанов и креплений головок блоков цилиндров. Для разных моделей двигателя они отличаются в зависимости от массы и объема силового агрегата.

Попутно во время работы можно проверить состояние частей мотора, очистить внешние части и поддоны от загрязнений.

После проведения всех необходимых операций необходимо осуществить проверку фиксаторов. Далее следует обкатка машины. Проверяется шум двигателя, мощность мотора, расход топлива. При правильно проведенной регулировке все эти показатели должны быть в норме, что повысит эффективность работы машины и снизит ее износ.

Алгоритм регулировки клапанов Мерседес Актрос

Каждый раз после прохождения автомобилем 30 000 км должна производиться регулировка клапанов. Для каждой марки грузового автомобиля они индивидуальны.

Процедура регулировки клапанов происходит по следующей схеме:

Освобождается гайка в толкателе. Захват головки регулирующего болта и грани тела толкателя происходит при помощи двух гаечных ключей. Ключом придерживается гайка толкателя, а головка болта вращается в разные стороны. Это процедура проводится для того, чтобы получить необходимый зазор. Определение зазора осуществляется при помощи щупа. При установке зазора фиксируется головка болта

Головку болта следует закреплять с особой тщательностью и осторожностью, чтобы не сбить зазор

Опасность неправильного клапанного зазора!

• Поршень тормоза с выпускным клапаном должен быть установлен так, чтобы его можно было полностью запрессовать в штангу клапана.
• Осладьте контргайку (2) и открутите на несколько оборотов.
• При закручивании регулировочного винта (1) несколько раз вдавите штангу клапана (3) вниз до упораю.
• Из поршня (4) тормощща с выпускным клапаном должно полностью вытечь моторное масло.

Когда необходимо регулировать клапаны: основные признаки появления проблемы

Регулировку клапанов, как уже было указано выше, необходимо проводить после каждых 30 000 км пробега. Если же диагностика не была проведена вовремя, или регулировку клапанов выполнял не профессионал, то могут обнаружиться следующие проблемы:

• Падение мощности двигателя автомобиля.
• Появление посторонних звуков: стуки, лишние и необычные звуки в моторном отсеке.
• Карбюратор начинает работать со сбоями.
• В механизмах и узлах автомобиля возникают затруднения исполнения функций.

Почему регулировку Мерседес Актрос лучше доверить профессионалам?

Регулировка клапанов необходима для бесперебойной работы автомобиля. Неправильная и непрофессиональная регулировка может привести к их разгерметизации и открытию. Результатом этого станут серьезные сбои в механизмах.В специализированном грузовом автосервисе работа по регулировке клапанов выполняется при помощи специальных технических средств и инструментов, предназначенных именно для этого вида работы, с соблюдением всех общих норм и правил:

• Зазор измеряют при помощи щупа, толщина которого напрямую зависит от модели автомобиля.
• В том случае, если для вхождения щупа в зазор нужно приложить среднее усилие, то настройка выполнена качественно.
• Регулировка зазоров выполняется только при охлажденном моторе, поскольку в нагретом состоянии детали несколько расширены и в этом случае проводить такие работы не профессионально.
• После проведения работ по регулировке обязательно тестирование работы мотора.
• Подтверждением качественно выполненной работы является плавный запуск мотора и отсутствие посторонних шумов.

Преимущества регулировки клапанов Мерседес Актрос в нашем автосервисе

В нашем автосалоне работают высококвалифицированные сертифицированные мастера, имеющие огромный опыт работы.

У нас установлено профессиональное оборудование, с использованием которого мы проводим ремонтные работы любого уровня сложности.

Мы дорожим каждым нашим клиентом, поэтому у нас умеренная ценовая политика и действуют дополнительные специальные условия для постоянных клиентов.

Диагностику транспортного средства мы проводим бесплатно.

Благодаря высокому профессионализму наших сотрудников и новейшему оборудованию работы по регулировке клапанов Мерседес Актрос будут проведены на высоком уровне и в строго установленные сроки.

Доверьте ответственную и непростую работу профессионалам, ведь именно от нее зависит долговечность и бесперебойность работы Вашего грузового автомобиля и Ваша безопасность на дороге.

Не подвергайте свою жизнь и жизнь других опасности, приезжайте к нам и лично убедитесь в том, что любые работы мы выполняем на высочайшем уровне.

Источник
