Регулировка клапанов камаз

Как провести диагностику самостоятельно

Самодиагностика клапанов может проводиться самостоятельно. Для проверки не потребуется какого-либо специального оборудования, а вот для ремонта лучше обратиться к профессионалам СТО

Они сделают качественную работу, при этом не повредят механизм двигателя, что очень важно

Для того чтобы провести диагностику транспортного средства своими руками, необходимо установить КамАЗ на смотровую яму или специальную платформу для проведения ремонтных работ. После этого нужно завести силовой агрегат и дать ему нагреться в течение 10-15 минут. Во время запуска двигателя «Чек» должен загореться красным цветом на 2-3 секунды, а после этого погаснуть вместе с лампами, отражающими уровень давления масляной жидкости в системе и заряда аккумуляторных батарей. Если все прошло без сбоев и задержек, значит, система работает стабильно, без повреждений.

В том случае, если сигнальная лампа не погасла, необходимо осмотреть систему на наличие повреждений и дефектов.

Для определения неисправности нужно нажать на специальную кнопку, которая расположена с левой стороны под механизмом рулевого управления, рядом с блоком предохранителей. Необходимо удерживать кнопку диагностической системы в течение 2-3 секунд, после этого нужно ее отпустить и дождаться кода ошибки.

Полученный код ошибки соотносится с таблицей, приведенной в руководстве по ремонту, и назначается ряд работ по устранению выявленной поломки.

Коды ошибок

Коды ошибок КамАЗ Евро-4 (двигатель):

11 Из строя вышла педаль газа
12 Поломка датчика, который отражает уровень атмосферного давления
13 Наличие повреждений на корпусе датчика измерения атмосферного давления
14 Из строя вышел датчик сцепного механизма
15 Поломка основного датчика измерения частоты вращения коленчатого вала
16 Неправильная полярность датчиков
17 Смещение устройства, измеряющего частоту вращения двигателя
18 Неисправность вспомогательного механизма, отслеживающего количество оборотов коленвала
19 Из строя вышло главное реле включения электронного блока управления
21 Повреждение топливного насоса высокого давления
23 Положение педали газа не соответствует положению тормозной педали
27 Контакты датчика положения рейки плохо соединены между собой
27 Неисправность тормозной педали
29 Из строя вышел электронный блок управления системой
31 Проблемы с датчиком температуры наддувочного воздуха
32 Трещины или другие дефекты на корпусе устройства, измеряющего температуру наддувочного воздуха
33 Неисправность в системе турбонаддува
36 Поломка датчика температуры охлаждающей жидкости
54 Повышенный уровень бортового напряжения
42 Повышенное количество оборотов двигателя на холостом ходу
41 Неверный сигнал с многоступенчатого входа

Регулировка клапанов КАМАЗ с двигателем Cummins

Проверка корректной работы клапанов после регулировки

После проведения регулировки клапанов на двигателе KAMAZ Евро 4 Common Rail необходимо проверить их корректную работу, чтобы убедиться в правильности выполненной работы. В этом разделе мы рассмотрим несколько шагов для проведения данной проверки.

1. Визуальный осмотр

В первую очередь, необходимо провести визуальный осмотр клапанов. Убедитесь, что они находятся в правильном положении и надежно закреплены. Также проверьте их состояние на наличие повреждений или износа.

2. Проверка уровня шума

Для проверки корректной работы клапанов можно использовать специальный стетоскоп. Наведите его на каждый клапан поочередно и прослушайте звук. В нормальном состоянии клапаны должны издавать одинаковый и ровный звук.

3. Проверка компрессии

Для проверки компрессии двигателя, можно воспользоваться специальным компрессиометром. Подключите его к каждому цилиндру двигателя и проверьте показатели компрессии. Они должны быть примерно одинаковыми. Если есть отклонения, это может свидетельствовать о неправильной работе клапанов.

Важно! Проверку компрессии необходимо проводить на холодном двигателе, при неполностью открытом дросселе

4. Диагностика ошибок

После регулировки клапанов рекомендуется провести диагностику ошибок. С помощью специализированного оборудования подключитесь к электронной системе управления двигателем и проверьте ее на предмет наличия ошибок, связанных с работой клапанов.

Важно! Если обнаружены ошибки, следует проследить и устранить их непосредственно на двигателе, чтобы обеспечить его правильную работу. Проверка корректной работы клапанов после регулировки очень важна для обеспечения безопасности и эффективности работы двигателя

Следуйте указанным выше шагам и в случае обнаружения каких-либо проблем, обратитесь к специалисту для дальнейшего ремонта или настройки клапанов

Проверка корректной работы клапанов после регулировки очень важна для обеспечения безопасности и эффективности работы двигателя. Следуйте указанным выше шагам и в случае обнаружения каких-либо проблем, обратитесь к специалисту для дальнейшего ремонта или настройки клапанов.

Диагностика КАМАЗ с двигателем COMMON RAIL

Основными неисправностями электронных систем управления двигателями КАМАЗ являются следующие:

  • Нарушение работоспособности топливной системы, повреждение насоса
  • Повреждение обмотки электромагнитного регулятора подачи топлива
  • Повреждение, износ блока двигателя
  • Замыкание в катушках индуктивных датчиков
  • Биение зубчатого колеса импульсов

Топливная аккумуляторная система типа Common rail используется исключительно в дизельных силовых агрегатах и служит для подачи топлива к движку. В данной системе насос подает топливо под давлением величиной в 300 Мпа. Форсунки, управляемые электронной системой, впрыскивают топливо в цилиндры также под высоким давлением. Еще одной отличительной чертой топливной системы Common rail является полная независимость впрыска от углов поворота вала и от работы силового агрегата. В силу такой особенности системы Common rail, для диагностики автомобилей КАМАЗ необходимо применение специального оборудования. Для обслуживания КАМАЗов с электронной системой common rail блок управления EDC7UC31 BOSCH и ЭСУ двигателем MS 6.1 применяется специальный стенд ЕС-200. Этот прибор предоставляет возможность практически безошибочно проверять форсунки по тест плану производителя. Кроме того, ЕС-200 позволяет осуществлять автоматизированную диагностику, измерять параметры форсунок Common Rail и насосов, проверять инжектора под давлением до 2000 бар, измерять расход топливных жидкостей при критических нагрузках, холостом ходу.

Процесс регулировки

Перед началом регулировки клапанов КамАЗ 740 требуется остудить двигатель. Процедуру можно начинать уже через пол часа после остановки машины. Перед этим нужно провести подготовку:

  • загнать машину на эстакаду;
  • надежно зафиксировать положение авто при помощи «башмаков» и стояночного тормоза;
  • поднять и зафиксировать кабину;
  • подождать полного остывания силового агрегата.

Далее производится демонтаж клапанных крышек, чтобы ускорить остывание двигателя внутри. Требуется поставить насос в положение «остановка». Это – дополнительная мера, препятствующая запуску мотора во время разборки.

Далее необходимо проверить фиксацию головок цилиндра. Болты требуется подтянуть в случае свободного хода или недостаточно крепкого положения (нормальное положение 16-18 кгс/м). Для дальнейшего продолжения разборки необходимо совершить поворот моховика (фиксатора) в нижнее положение. Фиксатор упрется в сам маховик. Далее демонтируется крышка картера маховика. Она находится под машиной и крепится болтами. Далее необходимо вставить в отверстие круглый предмет и крутить его по часовой стрелке.

Далее необходимо вращать маховик до входа в зазор. На нем имеются 12 меток, каждая из которых соответствует одному клапану. Для успешной регулировки двигателя необходимо найти первую метку. Для этого нужно найти двенадцатую, после чего повернуть маховик на 1 оборот. Полоски на передней муфте и торце ТНВД должны совпадать.

Следует отметить, что процедуру подготовки удобнее всего выполнять вдвоем. Один человек занимается вращением маховика, другой следит за метками. Метки должны совпадать. В то же время отжатые пружины свидетельствуют о том, что маховик зашел в паз и можно приступать к регулировке.

Далее приступаем к регулировке зазоров клапанов КамАЗ 740 своими руками. Клапаны регулируются попарно, при этом коленчатый вал вращается вручную. Один переход между клапанами составляет 30 градусов, а значит за раз маховик нужно вращать на 60.

Процесс регулировки для каждой пары клапанов одинаков и выглядит следующим образом:

  • ослабить кантовочную гайку регулировки клапана;
  • при помощи щупа оценить зазор;
  • произвести регулировку при помощи отвертки.

Клапаны в двигателе расположены парами: один – впускной, второй – выпускной. Для первого оптимальный зазор – 0,3 мм, для второго – 0,4. Производится ослабление гайки, вставляется щуп нужной толщины, гайка затягивается.

Чтобы не перепутать клапаны, следует помнить, что для левого ряда спереди находятся выпускные клапаны, для правого – впускные.

Во время вращения маховика ломиком необходимо каждый раз проверять правильность вращения, обращая внимание на метки и клапаны. Ломик также может выскочить из паза, если его не застопорить

Если настройка клапанов не проходит успешно, требуется вытянуть ломик, разобрать шток фиксатора маховика и проверить цилиндры. Детали устройства могут быть повреждены или сильно изношены. Не нужно забывать застопорить ломик после ввода его в нужное положение.

После проведения операции не нужно спешить с монтажом крышек. Следует включить двигатель. О правильно проведенной операции сообщит звук мотора: неправильно отрегулированные клапаны издают характерный стук.

После проведения регулировки всех 16 клапанов можно приступать к сборке двигателя в обратном порядке:

  • монтировать крышку картера;
  • установить фиксатор маховика в верхнее положение;
  • поставить крышки головок цилиндров.

Различные виды зажигания

Процесс работы всего автомобиля КАМАЗ заметно зависит от момента впрыска. Если в машине начало осуществляться раннее зажигание, то поршень не способен добраться до высшего положения до поступления топлива в полость рабочей камеры. К признакам такого явления относятся:

  • жесткое функционирование силового аппарата;
  • наличие звона при нажимании педали газа, который усиливается во время повышения температуры на силовом устройстве;
  • наличие слабой тяги;
  • увеличенный расход топливных масс.

Во время позднего зажигания поршень двигается вниз от своей верхней точки, а топливо одновременно начинает движение. Искра отстает от всего процесса и завершает его. Признаки позднего запуска следующие:

  • наличие белого дыма, идущего из выхлопной системы. Чем серьезнее проблема, тем больше количество белого дыма;
  • неверный набор оборотов двигательным агрегатом;
  • слишком мягкое функционирование силового аппарата;
  • тряска мотора во время плавного нажатия на педаль (увеличение крутящего момента значительно снижает этот эффект);
  • увеличение расхода топлива;
  • перегрев мотора;
  • плохая тяга автомобиля.

Порядок регулировки клапанов КамАЗ 740

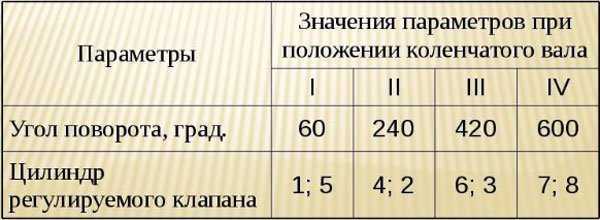

Правильная регулировка клапанов соответствует порядку движения их в двигателе. В большинстве моторов КамАЗ 740 проводится с интервалом в 60 градусов. Для этого нужно поворачивать ломик на 2 положения поршней. При этом происходит поворот коленчатого вала на 1 оборот, то есть на 180 градусов. В большинстве моделей регулировка происходит последовательно попарно в следующих цилиндрах:

  1. первый и пятый;
  2. второй и четвертый;
  3. третий и шестой;
  4. седьмой и восьмой.

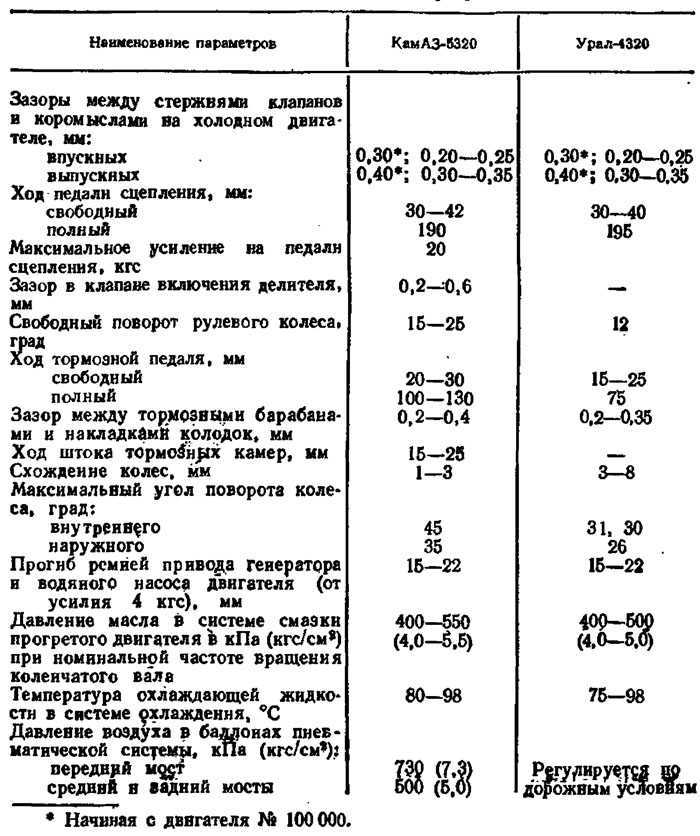

Некоторые модели двигателей могут отличаться от стандартной схемы. Перед началом операции требуется посмотреть документацию к мотору, а именно схему последовательности регулировки для данной модели. Кроме последовательности клапанов в них указаны оптимальные зазоры и давление на гайки. В некоторых моторах вместо обычных для КамАЗа 0,3 и 0,4 мм. указаны величины в 0,25 и 0,35 мм. Кроме того, в документации указаны величины оптимальной затяжки винтов клапанов и креплений головок блоков цилиндров. Для разных моделей двигателя они отличаются в зависимости от массы и объема силового агрегата.

Попутно во время работы можно проверить состояние частей мотора, очистить внешние части и поддоны от загрязнений.

После проведения всех необходимых операций необходимо осуществить проверку фиксаторов. Далее следует обкатка машины. Проверяется шум двигателя, мощность мотора, расход топлива. При правильно проведенной регулировке все эти показатели должны быть в норме, что повысит эффективность работы машины и снизит ее износ.

Порядок работы цилиндров Камаз

Порядок работы цилиндров Камаз

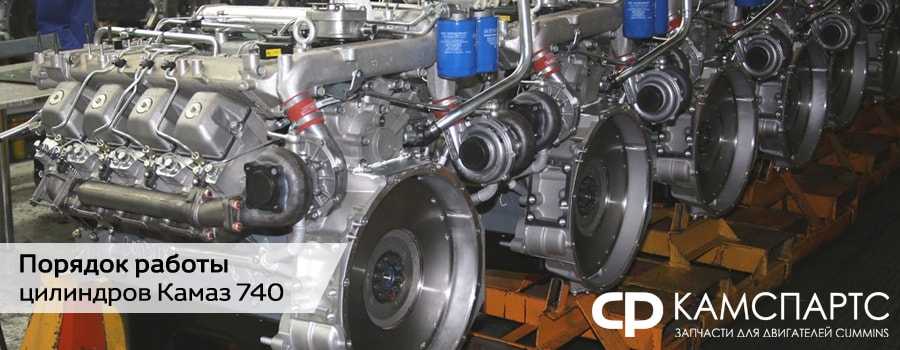

Основной особенностью строения двигателя Камаз 740 является асимметричное расположение левого ряда поршней относительно правого таким образом, что левая поршневая группа выдвинута на 29,5 мм дальше. Дело в том, что на шейке коленчатого вала установлено два противоположных шатуна, чем и обуславливается уникальный порядок работы цилиндров Камаза. Очередь взрыва топливной смеси представляет собой последовательность 1→5→4→2→6→3→7→8.

Благодаря укороченному коленвалу на 8 поршней и 4 шейки значительно выросла компрессия в цилиндрах, что в свою очередь привело к увеличению КПД и мощности двигателя. Мощность в моторах Камаз 740 прирастает и за счет четко настроенной работы ГРМ, в том числе и клапанов.

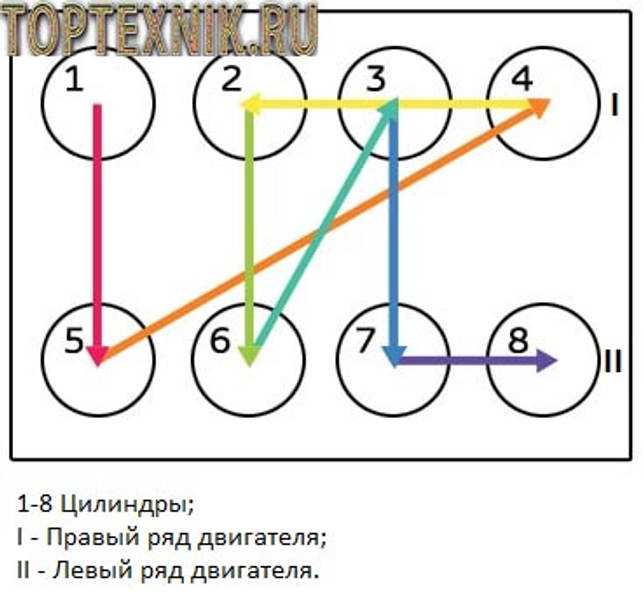

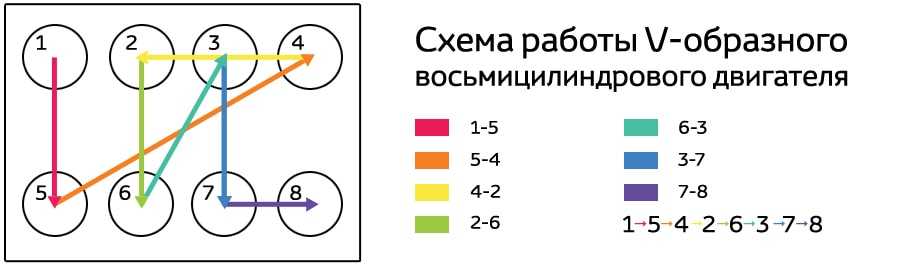

Какой порядок работы цилиндров Камаз 740?

Согласно техническому регламенту стран ЕС, первым цилиндром в двигателе Камаз 740 принято считать тот, что располагается в правом ряду спереди машины. Обычно его называют главным цилиндром. Форсунки имеют такие же номера, как и цилиндры, на которых они установлены. Следовательно, главному цилиндру соответствует главная форсунка. Нумерация цилиндров начинается с правого ряда, в котором стоят 1-4 цилиндры. В левом ряду соответственно располагаются 5-8 цилиндры. И для правого, и для левого рядов нумерация начинается спереди автомобиля.



Знание порядка работы цилиндров Камаза пригодится при отладке впрыска горючей смеси после замены топливного насоса, а также при настройке ГРМ, поскольку клапаны должны открываться с определенной периодичностью и продолжительность. Только в таком случае становится возможна ровная работа мотора.

Особое устройство двигателя Камаз 740 делает его значительно меньше российских моторов и надежнее зарубежных. Камаз 740 идеально подходит для работы в суровых условиях континентального климата нашей страны, поскольку его довольно легко запускать в холодное время года.

ПОКАЖУТ В ПЕРЕДАЧЕ

Нынче все тяжелые камские грузовики оснащаются 16-ступенчатыми коробками ZF, изготовленными на СП «ЦФ Кама». Вот и на КамАЗ-5490 ставят 16-ступенчатую ZF-Ecosplit. На немецком «Аксоре» работает мерседесовская коробка, но ZF ничуть не хуже: такими же по конструкции агрегатами укомплектованы ДАФы, МАНы и «Рено». В опциях значится «автомат» AS-Tronic: это 12-ступенчатая автоматизированная коробка.

Следующее удачное решение — применение мерседесовского ведущего моста, который известен по «Аксору» и «Актросу». У него гипоидный редуктор с передаточным числом 3,077. Есть блокировка дифференциала.

Балка передней подвески от семейства КамАЗ-6520 выдерживает нагрузку 7100 кг. Здесь конические шкворни увеличенных диаметра и длины, бронзовые втулки, а в ступицах — внутренние подшипники большего диаметра. Все тормозные механизмы дисковые, причем с такими редкими ранее системами безопасности, как ESP и ASR. Это второй в истории КамАЗа автомобиль с дисковыми тормозами; первенство осталось за меньшим братом — среднетоннажной моделью 4308.

Ведущий мост установлен на пневмоподвеске, но если на рестайлинговом тягаче КамАЗ-5460 применяли четырехбаллонную схему, то здесь двухбаллонная, как на «Мерседесе».

Как выставить зажигание на КамАЗе

Применение диагностических сканеров

На сегодняшний день автомобильная промышленность предоставляет широкий спектр компьютерного диагностического оборудования, при помощи которого можно идентифицировать неисправности автомобилей КАМАЗ различного характера.

Автосканер ДК-5 представляет собой обновленную версию сканера ДК-2. Он необходим для проведения диагностических работ электронного блока, считывания и настройки параметров системы управления при помощи компьютеров с USB портами. Этот сканер можно использовать при определенных условиях, а точнее при влажности воздуха не более 80%, температуре до +30°С и давлении от 85 до 105 кПа. В корректных условиях работы автосканер ДК-5 обеспечивает связь компьютера с электронными системами управления по линии K-Line, считывает ошибки работы, изменяет, параметры системы и осуществляет автоматическую калибровку педали, подстраивает частоту вращения холостого хода, позиционирует рейки ТНВД в нужное положение и т. п.

Сканер EDS-24 является программно-аппаратным комплексом для компьютерной диагностики грузовых автомобилей с двигателями ММ3-245 и блоками управления BOSH MS6.1. Этот комплекс состоит из адаптера USB-KLine с гальванической развязкой, что позволяет работать при низком напряжении. В конструкцию также входит диск с необходимым программным обеспечением для КАМАЗов с системой впрыска типа Common Rail и т. п.

Порядок регулировки

Необходимость установки впрыска возникает при замене топливного насоса высокого давления (ТНВД) или его монтаже после ремонта, а также после ремонта поршневой группы дизеля. Регулировку производят при условии исправной топливной аппаратуры, ТНВД и отрегулированном газораспределительном механизме дизеля. Процесс установки состоит из ниже описанных последовательных операций.

Установка первого цилиндра в такте « сжатия »

С правой стороны по ходу движения машины в стенке крепления двигателя к корпусу сцепления, над продольной балкой рамы трактора возле заливной горловины для масла — есть установочный щуп. Своей короткой резьбовой частью он ввёрнут в стенку крепления и длинной безрезьбовой установлен наружу. При необходимости установки первого цилиндра в положение такта « сжатия » щуп устанавливают в отверстие, длинной частью упирая его в маховик двигателя. Медленно проворачивая коленчатый вал дизеля, находят положение, при котором щуп попадёт в отверстие на маховике и зайдёт в тело детали полностью на 4-5 см

Важно не перепутать установочное отверстие с технологическими, балансировочными сверлениями маховика, которые по своей глубине гораздо меньше. Найденное положение соответствует опережению на 26 ̊ до подхода поршня первого или четвёртого цилиндра в ВМТ. Такое положение соответствует техническим требованиям Д 240 для установки начала впрыска топлива в цилиндр в такте « сжатия »

Для определения, в каком из цилиндров в первом или четвёртом начался такт « сжатия » нужно снять клапанную крышку. Пара закрытых клапанов укажет, в каком из двух цилиндров (первом или четвёртом) начался такт « сжатия »

Такое положение соответствует техническим требованиям Д 240 для установки начала впрыска топлива в цилиндр в такте « сжатия ». Для определения, в каком из цилиндров в первом или четвёртом начался такт « сжатия » нужно снять клапанную крышку. Пара закрытых клапанов укажет, в каком из двух цилиндров (первом или четвёртом) начался такт « сжатия ».

Отсоединение привода насоса

Для установки синхронизации циклов работы двигателя и ТНВД нужно понимать, что соединяющий привод насоса через распределительные шестерни двигателя должен быть разъединён. Соединение привода осуществляется соединением отверстий приводной шестерни насоса 4 с регулировочными отверстиями специальной шайбы 5 по периметру через шлицевую втулку, закреплённую на валу насоса. Доступ к приводу осуществляется вскрытием передней крышки 8 насоса. Для разъединения отворачивают два крепёжных болта 3 с планкой 7 и демонтируют регулировочную шайбу со шлицевой втулки. В этом положении вращение колен вала не будет передаваться через привод распределительных шестерён на вал насоса 6.

Установка моментоскопа

После определения цилиндра в такте « сжатия » и отсоединения привода на топливный насос устанавливают моментоскоп на соответствующую питающую секцию насоса вместо трубопровода высокого давления, соединяющего секцию с форсункой цилиндра. Для более точного определения начала момента впрыска устанавливают ручной рычаг подачи топлива в максимальное положение. Для определения момента впрыска, при необходимости, прокачивают топливную аппаратуру ручной помпой насоса, удаляя воздух из системы.

Определение и установка момента подачи топлива

Проворачивая кулачковый вал ТНВД по часовой стрелке, и наблюдая за уровнем топлива в трубке прибора нужно определить положение вала насоса в момент начала подачи топлива в данной секции. Моментом начала подачи будет положение, при котором уровень топлива в трубке прибора начнёт повышаться, сдвигаясь в результате начала цикла подачи, набегая кулачком вала ТНВД на толкатель плунжера соответствующей секции

Очень важно определить, наблюдая за уровнем топлива в моментоскопе, начало этого цикла

Привод ТНВД с регулировочной шайбой в сборе Регулировочная шайба привода ТНВД Шлицевая втулка в приводе ТНВД Установочный щуп двигателя Д 240

Установка положения регулировочной шайбы привода насоса

Определив момент начала впрыска на секции положением вала ТНВД, соединяют привод насоса, устанавливая шлицевую регулировочную шайбу на шлицевую втулку. Крепёжные болты с планкой заворачивают в максимально совпавшие отверстия шайбы и фланца приводной шестерни насоса. При этом болты должны входить свободно без закусывания. Затем устанавливают крышку насоса, затягивая три болта по периметру крышки. Регулировочным центральным винтом в крышке регулируют осевой зазор приводной шестерни. Для этого отворачивают контргайку винта, заворачивают его до упора в планку шайбы и отворачивают на 1/3 или 1/2 оборота, после положение фиксируют контргайкой.

Подготовка автомобиля

Машина, над которой проводятся манипуляции, размещается на ровной поверхности. Водительская кабина откидывается и фиксируется. Демонтируется верхняя часть механизма распределения газов, отключается помпа.

  • Ключи: рожковый на 13, кольцевой на 14;
  • Отвёртки;
  • Стальной стержень;
  • Комплект измерительных пластин.

Фиксация поршня основной камеры вверху

  • Проконтролировать, силу фиксации крепления головок камер;
  • Устройство стопора маховика переместить вниз;
  • Демонтируйте защитную пластину кожуха маховика;
  • Стальной стержень введите в отверстие маховика, поворачивайте по часовой стрелке до стопора изделия.Положение – начало впрыска смеси (цилиндр первый).

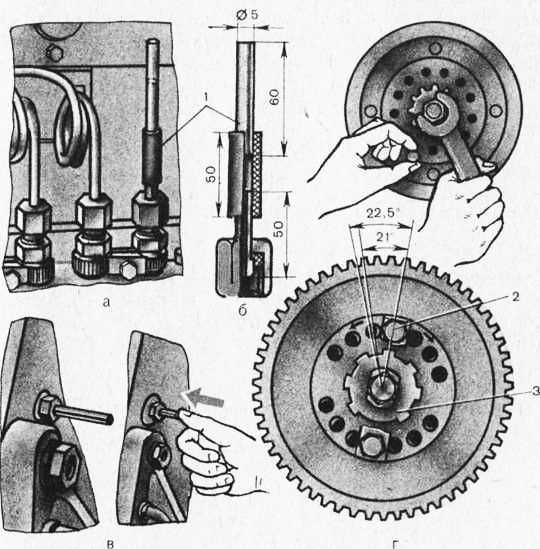

Фиксатор маховика, двигатель КамАЗ:

Настройка зазоров

  • Проверните маховик (2 отверстия – 60°, каждое по 30°);
  • Настройте промежутки первой пары камер (1-я и 5-я). Кольцевым ключом на 14 отпустите гайки
  • регулировочных винтов. Пластиной 0,3 отрегулируйте клапан впуска, пластиной 0,4 – выпуска.
  • Зафиксируйте гайку, усилие 33-41 Нм.
  • Настройте промежутки в камерах с первой по восьмую.

КАМАЗ-5490: взошла звезда на Востоке

В числе приоритетных разработок Камского автозавода — создание магистральных седельных тягачей для автопоездов европейской схемы: двухосный тягач и трехосный полуприцеп (сцепка полной массой 40–44 т и длиной 16,5 м). Премьерный показ такого КамАЗа-5490 состоялся на выставке «Комтранс» 2011 года. В начале 2014-го автомобиль поставили на конвейер.

Если услышите, что КамАЗ-5490 — это «Мерседес-Бенц Аксор», но собранный в Татарстане, не верьте. Это разные машины, хотя у них много схожих агрегатов. Да и территориально производства разведены. Камазовский тягач собирают на модернизированном главном конвейере КамАЗа, к стволу которого теперь приросла еще одна ветка, а челнинский «Мерседес-Бенц Аксор» собирают в технопарке «Мастер», на производственной площадке ОАО «Мерседес-Бенц Тракс Восток».

Ничего страшного, что КамАЗу досталась кабина от «Аксора», выпускаемого аж с 2001 года. На фоне привычной отечественной она — словно из будущего. С ней хорошо поработали камские инженеры, а дизайнеры умудрились придать довольно заурядной внешности немецкого грузовика для межрегиональных перевозок статность полноценного флагманского тягача.

У кабины КамАЗ-5490 оригинальные нижняя панель решетки радиатора, бампер, подножки, крылья. Материал — не подверженная коррозии пластмасса, высококачественная и прочная. Бампер и подножки смонтированы выше, чем у «Мерседеса». Немецкая кабина крепится к раме на пружинных стойках, а наша — на четырехточечной пневмоподвеске, более мягкой.

Светотехника своя. В серию пошел вариант с маленькими линзованными фарами «Хелла» и светодиодными указателями поворотов и габаритными огнями. Чуть позже появятся прямоугольные блок-фары не хуже по дизайну и сиянию, чем у добротных иномарок.

Кабину сваривают (из импортной штамповки), окрашивают и собирают у нас. Роскошные кресла везут из Елабуги. Там обосновалось известное немецкое предприятие «Граммер» (Grammer). Все прочие детали интерьера ничем не отличаются от тех, что на чистопородном «Аксоре», — их доставляют из-за рубежа.

Регулировка топливных насосов высокого давления

Регулирование ТНВД должно производиться на специальных стендах высококвалифицированными специалистами. При регулировке насоса следует использовать стендовые форсунки или форсунки, с которыми насос был установлен на двигателе, помечая при этом номер каждой форсунки в соответствии с цилиндром. Перед проверкой и регулировкой насоса высокого давления все форсунки (если используются форсунки с двигателя) должны быть тщательно проверены и отрегулированы на специальном стенде в соответствии с техническими условиями для данного типа и модели форсунок. После регулировки насоса каждую форсунку следует устанавливать на цилиндр, соответствующий секции насоса, которую регулировали совместно с этой форсункой.

Общая работоспособность плунжерных пар насоса может оцениваться при помощи стендовых форсунок, отрегулированных на давление начала впрыска, превышающее номинальное в 1,8…2 раза. Если в этом случае насос обеспечивает подачу, значит плунжерные пары в нормальном состоянии.

***

Регулировка цикловой подачи

Основная регулировка топливного насоса – регулировка количества и равномерности цикловой подачи на номинальном режиме. Для этого рейку ТНВД (или дозатор у одноплунжерного насоса) специальным винтом устанавливают в положение номинальной подачи. При номинальной частоте вращения замеряют цикловую подачу всех секций, контролируя уровень топлива в измерительных пробирках для каждой секции насоса.

Для контроля величины цикловой подачи по секциям насоса используются стеклянные градуированные пробирки, закрепленные на испытательном стенде и присоединенные к выпускному штуцеру секции, либо (в современных стендах) по дисплею, на котором визуально отображается цикловая подача по секциям испытываемого ТНВД. Цикловая подача должна соответствовать техническим условиям на насос и корректироваться для конкретной модели двигателя.

Отклонение по секциям (неравномерность подачи) допускается не более 3…5%. В противном случае у насосов серии 33 (КамАЗ) и 60 (ЗИЛ) ослабляют крепление корпуса секции и поворачивают его, переставляя на один-два зуба стопорную шайбу корпуса. У некоторых насосов (4УТНМ, ЯЗДА, ЧТЗ) для крепления секций предусмотрены специальные хомуты, которые при необходимости ослабляют и корректируют цикловую подачу поворотом корпуса секции.

Регулирование угла опережения начала подачи

Проверку и регулировку этого угла осуществляют на стенде.

В рядных насосах на первую секцию, а в V-образных насосах серии 33 – на восьмую секцию устанавливают моментоскоп – стеклянную трубку, соединенную через резиновый патрубок с топливопроводом высокого давления (см. рисунок). Рейку устанавливают в положение номинальной подачи и вращая вручную вал насоса (за муфту опережения впрыска), заполняют трубку моментоскопа топливом. Отвернув вал обратную сторону, и затем медленно вращая его вперед, определяют момент, когда поверхность топлива (мениск) в трубке моментоскопа дрогнет. Вращение останавливают. При этом лимб стенда покажет угол до оси симметрии кулачка привода плунжера. Этот угол должен соответствовать техническим условиям для данного конкретного насоса. Так, для восьмой секции насоса серии 33 (КамАЗ) этот угол должен составлять 42…43˚, а для первой секции насосов 4УТНМ — 56˚.

После проверки первой (или восьмой) секции, моментоскоп устанавливают на остальные секции соответственно порядку работы цилиндров двигателя. Отклонение углов опережения впрыска по секциям не должно превышать 20′.

С целью регулировки угла опережения начала подачи в насосах серии 33 (КамАЗ) заменяют пяту толкателя, которую выпускают 18 ремонтных размеров. В насосах типа УТНМ, ТН, ЯЗДА для этих целей перемещают винт толкателя плунжера. После регулировки секции этот винт стопорят контргайкой.

***
