Порядок регулировки клапанов ваз 2107 инжектор

Как отрегулировать клапаны механизма газораспределения на ВАЗ 2107

Клапаны являются важным элементом механизма газораспределения в двигателе не только ВАЗ 2107, но и любого другого бензинового карбюраторного двигателя. Именно бесперебойная работа восьми клапанов (по два на каждый цилиндр) обеспечивает правильный ток газов в цилиндрах, подводя топливно – воздушную смесь через впускной коллектор и удаляя выхлопные газы через выпускной. На фото хорошо видны кулачки, рычаги клапанов и сами клапаны (приведен фрагмент механизма с двумя распределительными валами).

Для чего нужна регулировка клапанов на ВАЗ 2107

Так как в цилиндрах постоянно сгорает смесь бензина с воздухом, то цилиндры и поршневая группа нагревается до высоких температур. Зазоры в клапанах (точнее, зазор между кулачком распредвала и рычагом клапана) нужно иметь для того, чтобы не было утечки топливной смеси и не было потери мощности двигателя, а также чтобы клапан после совершения поршнем работы своевременно отвёл из цилиндра выхлопные газы.

Диапазон этого зазора в процессе работы механизма газораспределения равен 0,15 мм. Такой толщины и должен быть специальный щуп, который используется при регулировке

Внимание! Зазор 0,15 мм указан для установки зазоров на холодном двигателе. Если нет возможности ждать, пока механизм ГРМ остынет

В таком случае регулировка клапанов ВАЗ 2107 своими руками проводится с «поправкой» на коэффициент температурного расширения из расчета 0,2 мм.

Изображён общий процесс регулировки зазора. Видны ключи на 13 мм и 17 мм, щуп.

В каких случаях нужно регулировать тепловой зазор в клапанах?

В случае если производился текущий ремонт газораспределительного механизма (замена распредвала, постели, звёздочки ГРМ, тогда регулировка клапанов ВАЗ 2107 нужна обязательно.
Появился шум в районе головки блока цилиндров;
В случае если после последней регулировки пробег автомобиля составил 15-16 тысяч км;
Если случилась потеря мощности и «приёмистости» двигателя. После проверки карбюратора следующим «кандидатом» на проверку идут именно клапаны;
Неоправданное увеличение расхода топлива.

Как проводится регулировка клапанов ВАЗ 2107

Для регулировки нужен щуп толщиной 0,15 мм (на холодном двигателе) и комплект рожковых ключей.

Вначале до клапанов нужно добраться, поэтому выполняем подготовительные действия и соблюдаем их порядок:

снимаем воздушный фильтр;
снимаем своими руками провода со свечей зажигания;
убираем «сапун» с крышки головки блока цилиндров;
снимаем крышку головки блока и прокладку крышки, заодно нужно осмотреть её на целостность;
с помощью газового ключа, или рожкового на 36 или ключа коленвала находим верхнюю мёртвую точку для первого цилиндра. Для этого выворачиваем свечу и вставляем в отверстие пробку, лучше на верёвочке, чтобы не искать. В момент максимального давления пробка вылетит.

Метка на шкиве коленвала при этом совмещается с длинной линией на крышке.

Теперь важно соблюдать порядок проверки, иначе можно своими руками вывести из строя всю систему газораспределения: в фазе верхней мёртвой точки для первого цилиндра можно отрегулировать зазоры для кулачков №№ 8 и 6, считая от привода ГРМ. Не забудьте, что клапаны на ВАЗ 2107 имеют верхнее расположение.
Берём рожковые ключи на 13 и 17 мм, и щуп 0,15 мм.
Меж рычагом и кулачком клапана № 6 и № 8 по очереди вставляем щуп

Если щуп проходит равномерно туго, то всё в порядке, и зазор в норме;

Если щуп «болтается» или он застревает, то необходима регулировка. Для этого ключом 13 мм держим головку болта регулировки, ослабляем ключом на 17 «контрящую» гайку, и вставим болт в нужное положение с помощью щупа. После этого вновь затягиваем контргайку ключом на 17 и проверяем, что наш зазор сохранился. На рисунке № 2 – регулировочный болт, № 3 – контргайка на 17 мм, № 1 – щуп. Вообще, регулировка клапанов ВАЗ 2107 проводится небольшим количеством инструментов, но щуп должен быть всегда в идеальном состоянии, без царапин и потёртостей.

Теперь нужно проверить другие кулачки. Для этого нужно повернуть коленвал на 180° (половина круга), и отрегулировать кулачки с номерами 4 и 7;
Следующая регулировка будет кулачков 1 и 3 (снова повернём коленвал на 180°), или на полный оборот относительно начала работы.
Последними будут кулачки №№ 5 и № 2. Для этого ещё на половину круга поворачиваем коленвал. Всего мы повернули на полтора круга, или на 540°.

Нужно помнить, что щуп должен вытаскиваться одинаково с сопротивлением, но не слишком туго. Однозначно, маленький зазор хуже большого, так как именно в этом случае клапаны могут «прогореть». Если вы решите выполнить регулировку своими руками, об этом нужно помнить.

После регулировки зазоров соблюдаем обратный порядок установки всех снятых деталей на двигатель.

Признаки поломки

Судить об износе маслосъемных колпачков на ВАЗ 2107 можно по следующим признакам:

Наблюдается повышенное выделение выхлопных газов белого или синего цвета.
Значительно повышается расход масла в двигателе.
Свечи покрываются черным нагаром.

мотор потеряет динамику;
он начнет работать нестабильно, на холостых оборотах часто будет глохнуть;
понизится давление в цилиндрах;
нагар образуется не только на клапанах, но и на стенках цилиндров и поршней;
герметичность системы будет нарушена.

Когда на стенках двигателя появляется нагар, его ресурс резко снижается. Если вовремя не устранить проблему, ситуация приведет к дорогостоящему капитальному ремонту мотора. А ведь избежать этих трудностей можно простой заменой сальников на ВАЗ 2107.

Процесс регулировки

Открыв капот, первым делом стоит выкрутить свечи: вращать коленчатый вал будет гораздо удобнее. Также демонтируется все, что помешает снятию клапанной крышки: кронштейн тросика газа, патрубки вентиляции картера.

Далее снимаем саму клапанную крышку, открутив две фасонные гайки по краям. Отделять крышку лучше аккуратнее, чтобы не повредить прокладку и уплотнения шпилек.

В восьмиклапаннике ВАЗ 2110 два кулачка открыты, и иллюстрировать работу проще на втором цилиндре. Однако постели распредвалов не будут мешать и на остальных цилиндрах.

При работе рядной четверки каждые два цилиндра работают в противофазе – когда в верхней мертвой точке (ВМТ) первого цилиндра кончается такт сжатия, то в четвертом поршень также находится в верхней точке, но в конце такта выпуска. Аналогично и во втором-четвертом, но с разницей на пол-оборота коленчатого вала. Для нас же это значит, что мы за один раз измерим зазор в двух клапанах:

Градусы поворота коленвала	Выпускной клапан	Впускной клапан
40-50	1	3
220-230	5	2
400-410	8	6
580-590	4	7

Номера кулачков, под которыми измеряется зазор, указаны считая от шкива распредвала.

Для начала работы устанавливаем шкив распредвала по меткам (выступ на шкиве напротив выступа на кожухе). Шкив вращаем по часовой стрелке накидным ключом или головкой с трещоткой.

В момент совпадения меток 1 и 4 цилиндры выставляются в верхней мертвой точке. Однако у любого реально существующего двигателя фазы впуска и выпуска не только шире одного такта (90 градусов по коленвалу или 180 по распредвалу), но и смещены относительно мертвых точек. Поэтому в вышеприведенной таблице и указаны точки, когда кулачки встают на толкателях строго затылками. Можно было бы измерять зазор и без такой точности – затылок кулачка имеет форму дуги, центр которой совпадает с осью вращения распредвала, но никто не застрахован от неравномерно изношенного или изначально неточно обработанного распредвала.

Для отсчета углов удобно использовать зубцы шкива: 3 зуба по распредвалу приблизительно равны 50 градусам по коленвалу.

Выставив распредвал, измеряем щупами зазоры в паре клапанов: в первом случае под первым и третьим кулачками. Начиная от щупа толщиной 0,2 мм, перебираем пластины из набора, пока очередная не начнет входить в зазор без ощутимого усилия, но с едва ощутимым натягом. Полученный зазор записываем. Номинальный зазор для впускного клапана – 0,2 мм, для выпускного – 0,35 мм (выпускные клапана нагреваются при работе двигателя сильнее, и для компенсации их удлинения зазор дается больше).

Если измеренный зазор «уплыл», извлекаем регулировочную шайбу с помощью приспособления, отжав толкатель и подцепив шайбу тонким предметом. Возможно, перед этим придется провернуть толкатель для удобства пазом к себе.

Теперь рассчитайте толщину шайбы, которая нужна. Проще, если извлеченная шайба имеет маркировку на нижнем торце (именно поэтому они и укладываются при установке маркировкой вниз), а верхний торец не имеет ощутимых следов износа. Тогда достаточно добавить к маркированной толщине разницу между измеренным зазором и номинальным. Например, если зазор на выпускном клапане измерен в 0,5 мм, а шайба в толкателе стояла номиналом 2,2 мм, то новая должна иметь толщину 2,2+(0,5-0,35)=2,35 мм. Если же маркировка на шайбе стерта или неразборчива, заметен износ – лучше замерить ее толщину микрометром.

Проверив и установив зазоры на двух клапанах, проворачиваем распредвал и переходим к следующей паре. Главное при этом не забывать то, что работа неизбежно будет связана с маслом на руках – не допускайте попадания на ремень ГРМ, который после контакта с маслом долго не прослужит.

Если же Вы решили совместить замену ремня ГРМ с регулировкой клапанов ВАЗ 2110, то поступите иначе. Сначала, не снимая старый ремень ГРМ, вымеряем все зазоры и записываем их на бумаге. Затем выставим ГРМ вновь по метке на распредвале и снимем ремень, после чего снимем и распредвал, отвернув болт шкива и сняв постели. После этого доступ ко всем толкателям очень прост.

Регулировочные шайбы извлекаем строго по порядку, считывая или измеряя их толщину. Затем, руководствуясь измеренным зазором, подбираем нужную шайбу и только после установки шайбы в один толкатель переходим к следующему.

У такого метода есть дополнительный плюс: можно заодно оценить состояние шеек распредвала, его постелей и сальника. На моторе с приличным пробегом (или даже «свежем», но без надлежащего ухода) можно, например, встретиться с задирами и наволакиванием алюминия на шейки.

В этом случае лучше начать с ремонта «по факту», а уж потом сделать ТО.

Регулировка клапанов: особенности методики

Прежде чем узнать, что такое методика регулирования, необходимо понимать строительство этих элементов. Клапаны в двигателях сгорания — это цилиндрические форсунки, имеющие стальную стержень или ногу. Клапаны находятся в блоке цилиндров, и каждый цилиндр требует не менее 2 продуктов. В закрытом состоянии клапаны основаны на розетках изготовлены из стали и прессованы в головке цилиндров.

Во время работы эти элементы подвергаются высоким механическим и тепловым нагрузкам. По этой причине необходимо, чтобы они изготовлены из особых типов стали, устойчивы к механическим и термическим напряжениям. Клапаны разделены на вход и выход. Задача всасывающих клапанов состоит в том, чтобы нажать легковоспламеняющееся микс к цилиндру, а задача выпускных клапанов состоит в том, чтобы высвободить выхлопной газ.

Появление клапанов на ВАЗ-2107

Во время операции клапаны расширяются, вызывая продление стержни, которые изменяют расстояние между их концами и камерой с нажимающими камерами (или рычагами клапана). Во время эксплуатации двигателей сгорания, увеличение промогов, что приводит к превышению допустимых значений. Чтобы предотвратить это, отрегулируйте клапаны. Следовательно, регулировка клапанов является процедурой для восстановления зазора к нормальному состоянию. Проведение такой процедуры не только для автомобилей VAZ-2107, но и для всех типов транспортных средств, оснащенных двигателями внутреннего сгорания.

Многие владельцы автомобилей не понимают, что устранение неполадок в клапанах является обязательным профилактическим действием. Если эта методика не проводится вовремя, последствия могут быть катастрофическими, поскольку клапаны являются неотъемлемой частью двигателя сгорания. Что грозит не проверять эту процедуру? Последствия могут быть следующими:

На небольшом слоте наблюдается возникновение процесса обжига круговой части. Сжигание Burneville состоит в накоплении углеродных отложений, возникающих в результате горящих продуктов топливной смеси. Это поселение затрудняет правильность работы системы синхронизации и всего двигателя. Недостатком формирования сажи является трудность в удалении его.
Если слот клапана слишком велик, клапаны не полностью открыты, что значительно влияет на производительность двигателя. Характеристика этого пробела — это звук стука, особенно когда педаль газа нажата. Опытные драйверы могут легко обнаружить этот звук постукивания, и поэтому знают, что пришло время настроить клапаны. Как небольшая, так и большая слабость оказывает негативное влияние на операцию двигателя.

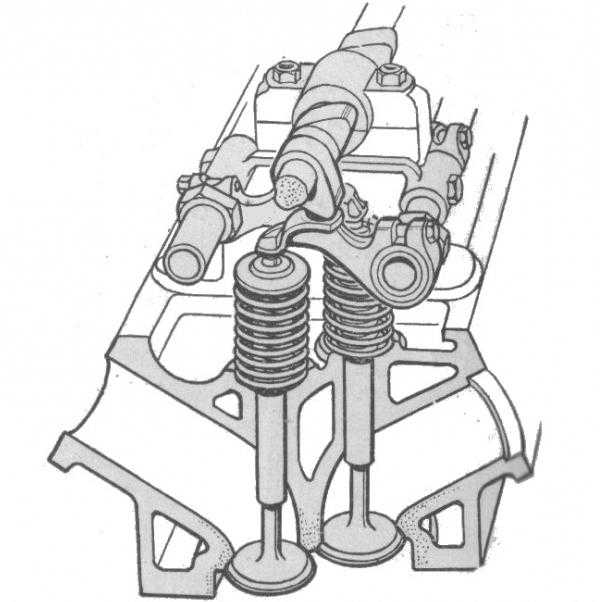

Строительство головы автомобильного цилиндра VAZ-2107 в поперечном сечении

Установка распределительного вала и коллектора

После замены клапанов ВАЗ 2107 инжектор необходимо установить распределительный вал и коллектор

Эти детали имеют важное значение для работы двигателя, поэтому следует обратить особое внимание на процесс установки

Для начала установки необходимо подготовить распределительный вал и коллектор. Убедитесь, что они чистые и не имеют повреждений. При необходимости, очистите детали от грязи и проверьте их состояние.

Затем разъедините шланги и провода, которые могут мешать установке распределительного вала и коллектора. Определите правильное положение вала и коллектора с помощью руководства по ремонту или руководства пользователя.

Поставьте распределительный вал на его место и закрепите его при помощи болтов. Установите коллектор на место и также закрепите его при помощи болтов. Убедитесь, что все болты плотно закреплены и не осталось расслабленных деталей.

После того, как распределительный вал и коллектор установлены на место, проверьте их на наличие люфта и течи

Обратите внимание на возможные неисправности или повреждения, которые могут привести к неправильной работе двигателя

Важно помнить, что установка распределительного вала и коллектора требует определенных навыков и знаний. Если у вас нет достаточного опыта, рекомендуется обратиться к специалистам или следовать руководству по ремонту, чтобы избежать ошибок и неправильной установки

Шаги установки распределительного вала и коллектора:

1. Проверьте состояние и очистите детали.

2. Разъедините шланги и провода.

3. Определите правильное положение вала и коллектора.

4. Установите распределительный вал на место и закрепите его болтами.

5. Установите коллектор на место и закрепите его болтами.

6. Проверьте на люфт и течи.

7. Проверьте на неисправности и повреждения.

Сколько нужно занятий с инструктором по вождению

По действующей программе обучения водителей для получения прав категории B обучению на автодроме (площадке) уделяется 24 часа, вождению в городе 32 часа. С 1 сентября 2022 года на площадку будет отводиться 18 часов, на город — 38 часов. То есть больше внимания будет уделяться оттачиванию навыков управления автомобилем в реальных городских условиях.

Что касается вопроса, сколько нужно времени для уверенного управления автомобилем, тут многое зависит от ученика и инструктора. Иногда достаточно 2–3 уроков и уже получается управлять автомобилем, дальше ученик лишь совершенствует навыки. Бывает же, что и запланированного программой курса недостаточно и ученику приходится брать дополнительные уроки.

В вопросе продолжительности обучения консультируйтесь с инструктором, он даст полный ответ, учитывая ваш уровень подготовки.

Необходимые инструменты и материалы

Для замены клапанов в двигателе ВАЗ 2107 вам понадобятся следующие инструменты и материалы:

1.	Набор гаечных ключей
2.	Набор торцовых ключей
3.	Отвертки различных размеров
4.	Набор шестигранников
5.	Динамометрический ключ
6.	Набор трубочных ключей
7.	Молоток
8.	Компрессор для снятия пружин клапанов
9.	Набор головок для откручивания болтов
10.	Файл для обработки площадок клапанов
11.	Уплотнительное кольцо для клапанов
12.	Прокладка головки блока цилиндров
13.	Масло для смазки деталей
14.	Прокладка для крышки головки блока цилиндров
15.	Антифриз

Перед началом работ убедитесь, что у вас есть все необходимые инструменты и материалы, чтобы успешно выполнить замену клапанов в двигателе ВАЗ 2107.

Как отрегулировать клапана?

Регулировка клапанов на автомобилях Ваз-2107 и всего семейства «классики» — несложная процедура, которая потребует от водителя лишь наличие стандартного набора инструментов, а также щуп для проверки зазора.

Щуп для регулировки зазоров в клапанном механизме Ваз-«классика»

Автомобиль необходимо установить в гараже на ровную площадку и заранее приобрести прокладку клапанной крышки, так как она является одноразовой.

Регулировка клапанов всегда производится на холодный мотор. Самое главное требование — температура не выше 36 градусов и желательно иметь гараж в котором температура находится в пределах 20 градусов Цельсия.

Перед проведением процедуры, рекомендуется подтянуть цепь ГРМ. Для этого ослабьте гайку на 13 натяжителя цепи и проверните коленчатый вал на пару оборотов. Сделать это можно провернув предварительно вывешенное заднее колесо при включенной четвертой передаче. Механизм сам отрегулирует нужное натяжение. Стартером в этой ситуации лучше не пользоваться. Не забудьте снова затянуть гайку.

Теперь снимите корпус воздушного фильтра и все навесное, что мешает доступу к клапанной крышке. Открутите гайки ее крепления и вытащите ее, открыв доступ к постели распределительного вала.

На следующем этапе понадобится спецключ, который необходим для проворачивания коленвала для установки нужных позиций распределительного вала. Если такого ключа нет, то поднимите заднее колесо и установите четвертую передачу. Крутить мотор можно будет вращая руками колесо. Теперь поверните коленчатый вал так, чтобы его риска совпала с большой меткой на крышке сальника, а метка распределительного вала совпала со своей меткой на постели. Это будет соответствовать концу такта сжатия 4-го цилиндра.

Как регулировать клапана на Ваз-2107

Перед тем, как приступить к настройке, рекомендуется сделать отметки на звездочке распределительного вала через каждые 90 градусов с обратной стороны, ориентируясь по основной метке. Позже станет ясно, почему.

Проверьте зазоры 8 и 6 клапана, подложив щуп между рокером и кулачком. Если он не соответствует норме, то отрегулируйте положение рокера, ослабив контргайку на 17, а затем вращая болт на 13 до тех пор, пока щуп не станет входить с легким защемлением.

После того, как клапаны будут настроены, необходимо повернуть распределительный вал на 90 градусов. Вот тут то и понадобятся эти метки. Теперь производится настройка 4-го и 7-го клапана. Данную процедуру нужно повторить для 1 и 3, 5 и 2 клапана соответственно.

Необходимые инструменты

Для замены клапана на ВАЗ 2107 инжектор понадобятся следующие инструменты:

1.	Гаечный ключ
2.	Торцевые ключи различных размеров
3.	Отвертки: крестовая и прямая
4.	Набор инструментов для работы с топливной системой
5.	Ключ для снятия форсунок
6.	Динамометрический ключ
7.	Набор накидных ключей
8.	Набор плоскогубцев и круглогубцев
9.	Универсальный трубчатый ключ
10.	Зубило и молоток

С помощью указанных инструментов вы сможете удобно выполнять все необходимые операции по замене клапана на ВАЗ 2107 инжектор. Перед началом работы убедитесь, что у вас есть все необходимое и инструменты находятся в хорошем состоянии.

Как часто проводить настройку

Совершенно не важно, инжекторная или карбюраторная семерка, регулировка клапанов должна осуществляться с одинаковым интервалом. И не имеет значения, насколько точно вы установили тепловые зазоры – за достаточно короткий промежуток времени они изменяются, причем значительно. К сожалению, система газораспределения не очень надежная, поэтому интервал между регулировками составляет всего 10-20 тыс

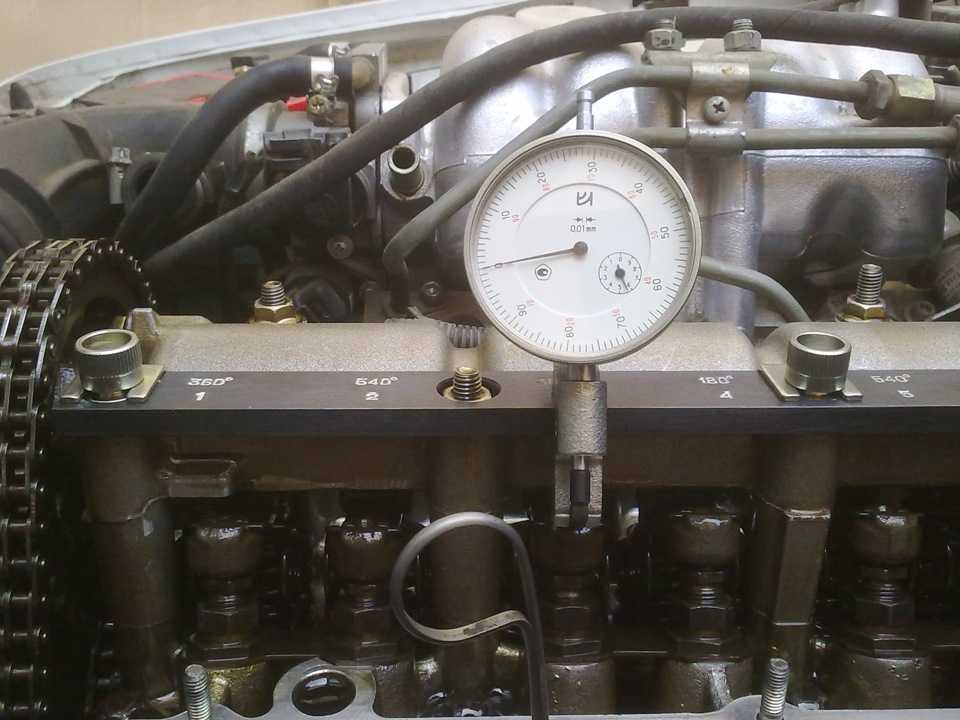

км пробега. Стоит отметить: если проведена регулировка клапанов рейкой, ВАЗ-2107 после этого работает намного эффективнее, так как способ позволяет более точно установить зазоры

К сожалению, система газораспределения не очень надежная, поэтому интервал между регулировками составляет всего 10-20 тыс. км пробега. Стоит отметить: если проведена регулировка клапанов рейкой, ВАЗ-2107 после этого работает намного эффективнее, так как способ позволяет более точно установить зазоры.

Но это по регламенту должны проводиться работы, на деле же многие относятся к ним скептически. И ездят на машине до тех пор, покуда не начнут стучать клапаны – в лучшем случае. Некоторые продолжают ездить, не обращая внимания на цокот, а хватаются за голову только после того, как двигатель после нагрева попросту глохнет. И вряд ли кто-то задумывается о том, что вред двигателю при езде с нарушенными регулировками наносится очень большой. И это может обернуться внеплановым ремонтом ГБЦ.

Проверка и регулировка тепловых зазоров клапанов на автомобилях ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Для выполнения работы потребуется специальный плоский щуп 0,15 мм, рожковые ключи на 13 и 17, ключ для проворачивания коленчатого вала за храповик.

Перед проверкой и регулировкой тепловых зазоров клапанов необходимо снять крышку трамблера и клапанную крышку двигателя автомобиля, отрегулировать натяжение цепи (двигатели 2101, 21011, 2103, 2106) или ремня (двигатель 2105). Проверку и регулировку следует проводить на холодном двигателе.

На двигателях заднеприводных автомобилей ВАЗ 2101, 21011, 2103, 2105, 2106 измеряется тепловой зазор между задней частью кулачка распредвала и рабочей поверхностью рычага клапана. Он составляет 0,14-0,17 мм для впускных и выпускных клапанов.

Порядок проведения проверки и регулировки тепловых зазоров клапанов на двигателях автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106

— Проверяем и регулируем зазор у 8-го и 6-го клапанов

Поворачиваем коленчатый вал за храповик специальным ключом по часовой стрелке до момента совпадения установочной метки на звездочке (шкиве) распредвала с выступом-меткой на корпусе подшипников распредвала. Контакт «бегунка» трамблера смотрит на гнездо высоковольтного провода четвертого цилиндра в его крышке (для определения расположения нужного гнезда при снятой крышке трамблера ориентируемся на винты с четырех сторон корпуса трамблера, они совпадают с расположением гнезд).

При совпадении меток в четвертом цилиндре происходит такт сжатия, в третьем впуска. Соответственно 8-й выпускной клапан в четвертом и 6-й впускной в третьем цилиндрах будут закрыты, между рабочей поверхностью их рычагов и тыльной стороной кулачков распредвала будет определенный зазор. Его-то и следует проверять и регулировать.

Проверяем тепловой зазор – вставляем щуп между кулачком и рычагом, он должен входить с легким защемлением и не «закусываться».

Если зазор слишком маленький или слишком большой, ослабляем ключом на 17 контргайку регулировочного болта, придерживаем ее им от проворачивания, другим ключом на 13, вращаем регулировочный болт, уменьшая или увеличивая зазор. Проверяем зазор щупом и если он соответствует норме, затягиваем контргайку, удерживая регулировочный болт ключом на 13.

— Проверяем и регулируем тепловой зазор у 4-го и 7-го клапанов

Для этого поворачиваем коленчатый вал на 180º за храповик. Контакт «бегунка» при этом поворачивается на 90º и смотрит на второй цилиндр. Проверяем и если необходимо регулируем тепловой зазор.

— Проверяем и регулируем тепловые зазоры у 1-го и 3-го клапанов

Опять поворачиваем коленчатый вал на 180º за храповик. Контакт поворачивается еще на 90º и смотрит на 1-й цилиндр.

— Проверяем и регулируем тепловой зазор у 5-го и 2-го клапанов

Снова поворачиваем коленчатый вал на 180º за храповик. Контакт поворачивается еще на 90º и смотрит на 3-й цилиндр. Аналогично проводим проверку и регулировку.

Все проверка и регулировка тепловых зазоров клапанов двигателя завершена. Возможно, после ее проведения придется несколько подкорректировать обороты холостого хода двигателя регулировочными винтами карбюратора.

Таблица последовательности регулировки тепловых зазоров клапанов двигателей 2101, 21011, 2103, 2105, 2106, 2107

Примечания и дополнения

— Тепловые зазоры в приводе клапанов необходимы для компенсации теплового расширения его элементов в процессе прогрева и работы двигателя. Если зазоры маленькие или вообще отсутствуют – клапана неплотно прикрываются, обгорают их кромки, процесс горения топливной смеси в камерах сгорания нарушается, соответственно снижается мощность и приемистость двигателя. Повышается расход топлива. Если, наоборот. Зазоры слишком велики, слышен металлический цокот под клапанной крышкой на холостом ходу, клапана приоткрываются недостаточно, наполнение камер сгорания и последующая их вентиляция нарушается. Опять же это приводит к падению мощности и приемистости двигателя, повышению расхода топлива, неравномерной его работе на холостом ходу.

Еще статьи по двигателям автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Как заменить направляющую втулку клапана

Для того чтобы выбить направляющую втулку клапана нужна специальная оправка которой у вас скорее всего нет, ну и не надо выбьем и без нее, возьмите кругляк миллиметров Ǿ12-13,5 или длинный болт Ǿ12мм для жигулевской головки, для Уаза и Газа кругляк Ǿ15-16мм или болт 16мм

Но есть очень важный момент, на котором я хочу заострить ваше внимание, выбивать направляющую втулку надо изнутри в сторону распредвала (снизу вверх) и очень важно выбивать надо очень тяжелым молотком полукувадочкой, удар недолжен быть очень сильный главное он должен быть тяжелый (направляющая втулка легко выйдет, и не будет крошиться). Если начнете выбивать втулку клапана легким молотком втулка будет крошиться, и будите только мучиться

Фото. Клапан с направляющими втулками, вверху левая втулка от модели ВАЗ 01-07, внизу заводская втулка ВАЗ 08-09

Маслосъёмные колпачки

Регулируя клапаны, вполне возможно, вы и не догадывались, что находились рядом с ещё одним очень важным элементом газораспределительного механизма — маслосъёмными колпачками.

Маслосъёмные колпачки расположены на стеблях клапанов газораспределительного механизма

Предназначение маслосъёмных колпачков

Во время работы двигателя распределительный вал, коромысла, пружины клапанов и верхняя часть клапана работает в масляном тумане. Масло осаждается на всех деталях и механизмах, расположенных под клапанной крышкой. Естественно, оно попадает и на верхнюю часть клапанов, называемых стеблями.

Под действием силы гравитации масло будет стремиться стечь в камеру сгорания. Как известно, его там быть не должно. Маслосъёмные колпачки предназначены для предотвращения стекания масла по стеблю клапана в камеру сгорания двигателя.

Неисправности двигателя, связанные с износом колпачков

Единственное предназначение маслосъёмного колпачка — предотвращение стекания масла в камеру сгорания двигателя. С течением времени резина этого элемента теряет свои функции и разрушается под действием агрессивной среды. Это приводит к проникновению масла в топливовоздушную смесь, где оно успешно сгорает.

У исправного двигателя расход масла должен быть около 0,2 — 0,3 литра на 10 тысяч километров пробега. При изношенных маслосъёмных колпачках он может достигать одного литра на тысячу километров.

Масло, сгорая в цилиндрах:

засоряет и разрушает каталитические нейтрализаторы и сажевые фильтры (устройства, снижающие содержание вредных веществ в выхлопных газах), которые сами по себе очень недёшевы;
вызывает перегрев и преждевременный выход из строя выпускных клапанов двигателя;
сильно повышает дымность выхлопа;
повышает риск масляного голодания двигателя от недостатка масла.

Ресурс маслосъёмных колпачков на отечественных автомобилях колеблется около отметки в 80 тысяч километров пробега. Этот параметр очень сильно зависит от качества самих колпачков и используемого масла.

Какие комплектующие лучше использовать

На сегодняшний момент наибольшее доверие у автолюбителей и механиков вызывает продукция таких известных марок, как Corteco и Elring — эти бренды зарекомендовали себя с наилучшей стороны в сфере производства прокладок, сальников, уплотнений, маслосъёмных колпачков.

На рынке присутствуют изделия и отечественных производителей. Их качество очень сильно разнится, но тем не менее не дотягивает до качества продукции компаний-лидеров.

Как менять маслосъёмные колпачки

Тема замены маслосъёмных колпачков обширна и достойна отдельной статьи. Вкратце это делается так.

Снять клапанную крышку.
Снять звезду распределительного вала.Для снятие звезды распределительного вала необходимо открутить удерживающий её болт со стопорной шайбой
Снять распределительный вал со своих постелей.Для снятия распределительного вала нужно открутить болты крепления корпуса его подшипников
Подпереть клапаны оловянным прутком через свечной колодец.Чтобы клапана не опускались, их нужно подпереть оловянным прутком
Рассухарить клапан.Сжав пружину клапана, из проточки нужно вытащить сухари
Заменить маслосъёмный колпачок.Старый маслосъёмный колпачок снимается при помощи двух отвёрток

Самостоятельная регулировка

Перед проведением работ требуется поставить машину на ровную поверхность. Поскольку потребуется вращение коленвала, то одно колесо должно находиться подвешенным в свободном состоянии. Также рекомендуется коробку передач перевести в нейтральное положение, а под колеса поставить специальные противооткаты. Если их нет, то можно положить камни или кирпичи.

После подготовки можно приступать к основной процедуре.

Таблица для регулировки клапанов

При помощи нее можно легко вычислить номер цилиндра по установленному коленвалу. Перед началом регулировки нужно поставить правильно поршень цилиндра номер один.

Карбюратор

Карбюраторный и инжекторный двигатели на марке ВАЗ отличаются только системой подачи топлива. Регулировка клапанов проводится точно так же, с применением того же набора приспособлений и оборудования.

Порядок действий, чтобы все настроить:

Для начала требуется повернуть коленвал, чтобы совпали метки на шкиве, которые предварительно необходимо нанести через каждые 90°.
С помощью гаечного ключа на 17 следует повернуть распределительный вал на три зубца вдоль по траектории движения часовой стрелки, чтобы кулаки распредвала отошли от толкателей.
С помощью щупа измерить размеры зазоров. Прибор внутри должен легко перемещаться.
Вычислить размер зазора на цилиндре номер один при помощи замера.
Если размеры зазоров будут слишком малыми или, наоборот, большими, то следует установить приспособление для регулировки на корпус подшипников.
Повернуть толкатель на себя.
Зафиксировать его в нужном положении.
С помощью рычага прижать к себе толкатель и зафиксировать.
Достать старую шайбу для регулировки.

Данное действие рассчитывается при помощи простой формулы:

Н = А + (В — С), где:

Н — толщина необходимой новой шайбы;
А — размер по толщине отработанной шайбы;
В — величина замеренного зазора;
С — размер зазора, который требуется получить.

Завершив все действия, следует установить новую прокладку и достать фиксатор. Для этого рекомендуется проверить установленный зазор и, если есть необходимость, выбрать прокладку другого размера. Заранее стоит приобрести качественный набор, в которых шаг шайб составляет 0,05 мм. После регулировки клапанов одного цилиндра следует провести идентичную для оставшихся.

После окончания всех действий рекомендуется провести проверку работы двигателя. Для этого нужно собрать и установить все снятые детали на свои места, запустить двигатель и прислушаться к его работе.

Инжектор

Для такого типа двигателей распространены некоторые особенности. У них метки расположены на шкиве, при помощи которого генератор приводится в действие. Также метки есть на звездочке, которая находится на распредвале.

Кроме этого, для инжекторных моторов действует та же регулировочная таблица.

Как настраивать зазоры при помощи щупа
