Основные неисправности регулятора давления топлива и его проверка

Признаки неисправности бензонасоса ВАЗ-2114

В подавляющем большинстве случаев данный узел выходит из строя по причине некачественного бензина. Определить, что неисправен именно бензонасос, достаточно просто. Все дело в том, что признаки поломки данного узла весьма характерны. Это, в частности:

• автомобиль не заводится, хотя стартер крутит исправно;
• троение;
• на невысоких оборотах двигатель «рычит».

Наиболее распространенная ситуация – когда автомобиль вдруг внезапно глохнет, тогда как топлива в баке вполне достаточно. При этом все попытки снова завести двигатель ни к чему не приводят, хотя стартер крутит исправно. Конечно, проблема может быть, например, в свечах или в электронном блоке управления. Но зачастую это указывает на выход из строя бензонасоса.

Проблемы с данным узлом указывает также и троение двигателя. Убедившись, что все свечи в порядке, и на них подается искра, можно, в принципе, переходить к осмотру бензонасоса. Все дело в том, что при проблемах в его работе процесс сжигания топлива в цилиндрах происходит неправильно, и из-за этого мотор начинает дергаться, причем довольно чувствительно. Еще один признак, указывающий на неисправность бензонасоса, – «рык» двигателя на малых оборотах. Такой звук часто появляется при загрязнении фильтра малой очистки.

Для того чтобы полностью убедиться в том, что проблема в бензонасосе, замерьте показатель давления в топливной рампе. Сделать это можно с помощью манометра – главное, чтобы диапазон измерения у него был небольшой. Наиболее оптимальный вариант – до 7 атмосфер. Больший диапазон использовать нежелательно, поскольку погрешности могут быть довольно серьезными.

Итак, открываем капот, откручиваем крышку штуцера давления и подсоединяем туда манометр. В момент зажигания показатель давления должен составлять 3 кПа, на холостом ходу – 2,5 кПа, при наборе оборотов – от 2,5 до 3 кПа, при пережатом шланге слива – 7 кПа. Если при наборе оборотов стрелка манометра не двигается, значит, проблема точно в бензонасосе. Следует отметить еще один момент.

Когда может повыситься расход топлива

Стоит уделить особое внимание такому признаку неисправности регулятора, как повышенный расход топлива. Автомобилю для работы потребуется большее количество бензина, если в регуляторе вышел из строя клапан или, наоборот, он не удерживает топливо

В первом случае излишки топлива не возвращаются в бак, автолюбитель может  заметить давление выше 2,5 кг/см2. В результате этого в камеру сгорания двигателя попадает большее количества бензина, который расходуется не полностью.

Если клапан не выполняет свои функции, происходит «шатание» топлива по системе. Давление в топливной системе понижается, а при увеличении оборотов двигатель чувствует явный дефицит бензина. Силовой узел становится менее приемистым и мощным. Неисправность клапана можно заметить по длительной заводке автомобиля – в процессе стартеру приходится долго крутить, пока он не создаст необходимое давление.

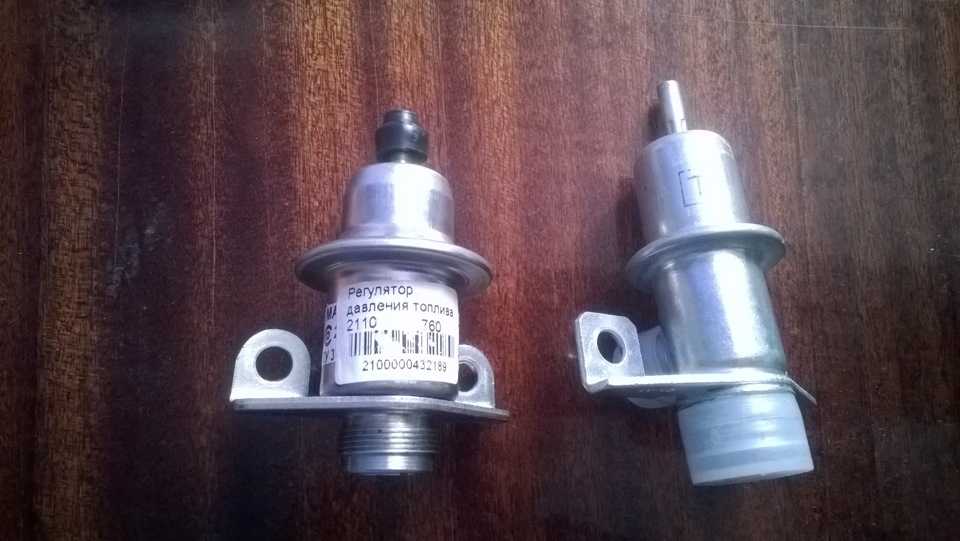

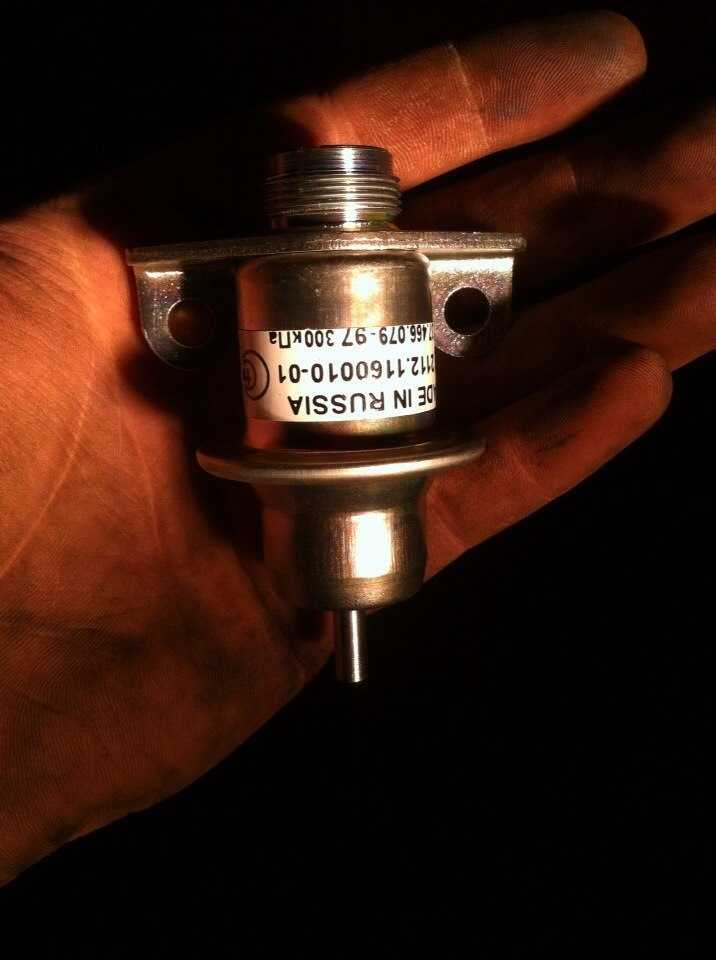

Проверка и замена регулятора давления топлива ВАЗ 2110 РДТ

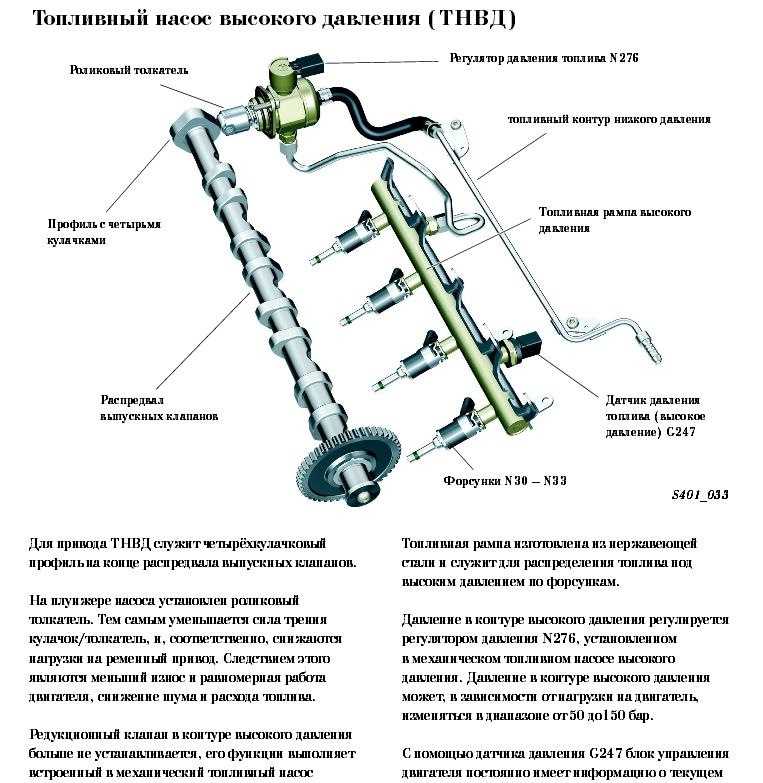

Причины и Признаки неисправности свечей и катушек зажигания. Признаки неисправности катушек зажигания РДТ состоит из двух половин, одна из которых топливная, а другая вакуумная. Во второй имеется мембрана, реагирующая на давление воздушного потока. В первой, с другой стороны мембраны имеется топливо под давлением. Клапан сопротивляется давлению, и при слишком большом увеличении давления бензина, его излишки идут обратно путем сброса.

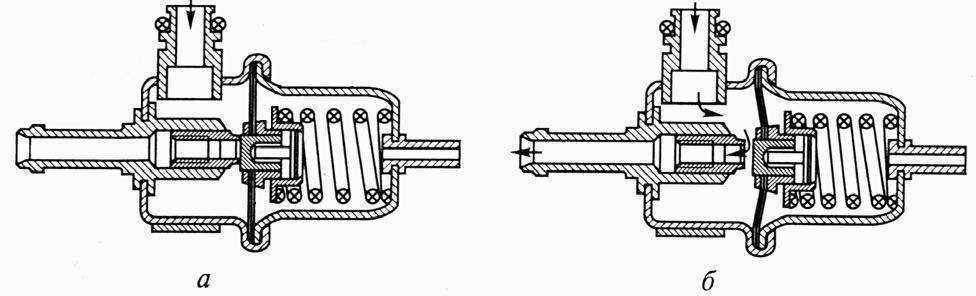

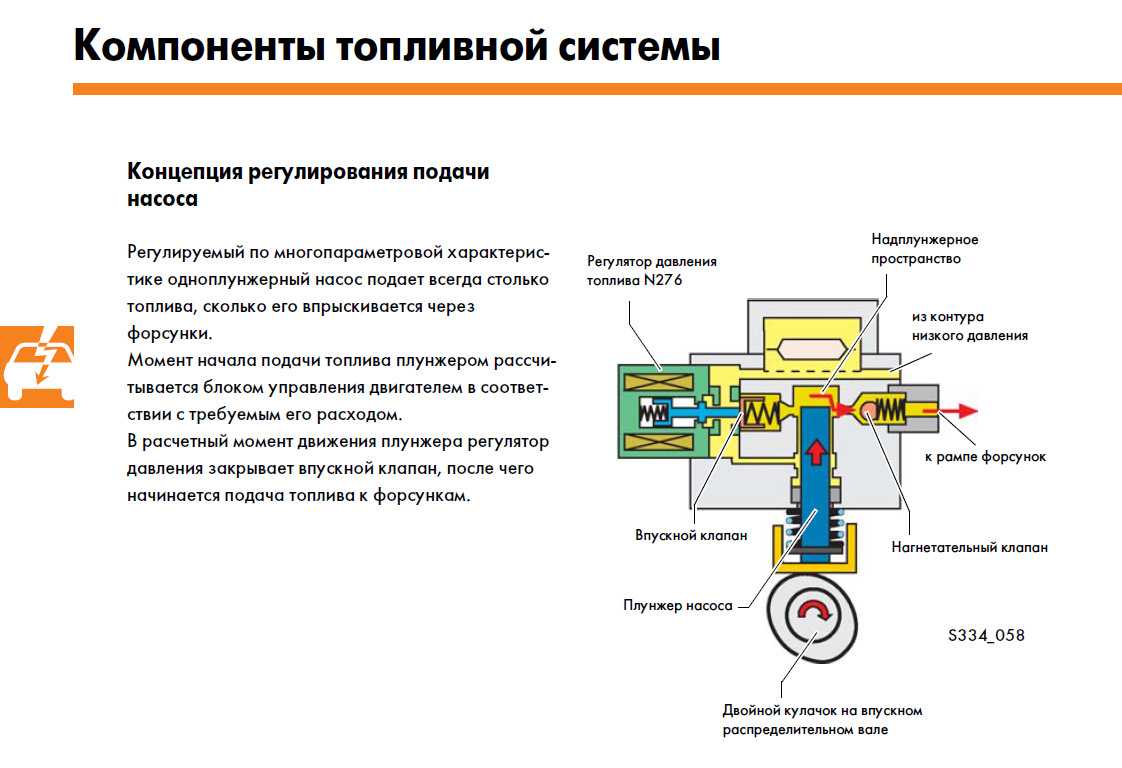

По какому принципу функционирует РДТ

Если регулятор работает правильно и агрегат вращается спокойно происходит понижение разрежения во всасывающем коллекторе, одновременно с этим, происходит рост давления топлива в рампе, а также его количество, подаваемое на форсунки.

Симптомы неисправностей

☛ неустойчивость двигателя при работе;

☛ неспособность к работе в «холостом» режиме;

☛ недостаток мощности;

☛ непродолжительное снижение оборотов при езде;

☛ чрезмерный расход топлива;

☛ увеличение содержания СО и СН в выхлопных газах.

Помимо этого реле давления способствует поддержанию рабочего давления топлива в системе, после остановки автомобиля. Если после непродолжительной остановки, машина запускается не сразу, причина этого заключается в низком давлении. Если есть подобные признаки надо проверить прибор.

Чтобы выполнить проверку регулятора давления, необходимо выполнить следующие действия:

1. На торцовой части рампы находится штуцер, который предназначен для контроля за показателем давления. Его закрывает специальная пробка, которую необходимо открутить. В нижней части пробки имеется компенсационное кольцо, которое надо заменить при наличии повреждений.

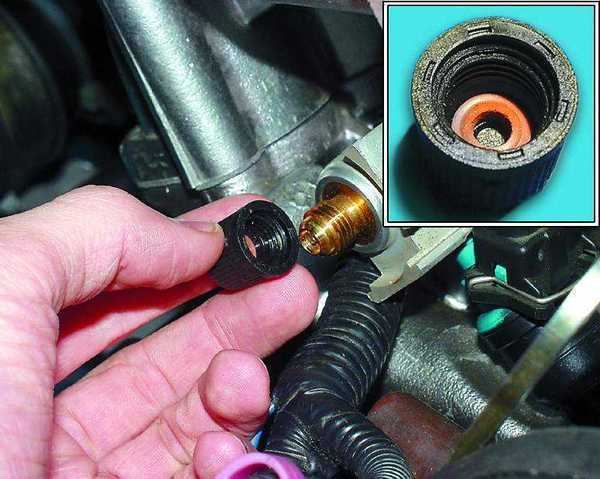

2. Используя обратную сторону металлического колпачка шины, из штуцера надо открутить золотник, расположенный в центре. От прибора контроля давления непосредственно к штуцеру подсоединяется гибкий шланг. Также для проверки можно воспользоваться простым манометром для шин. Для фиксации шланга, нужно обжать его хомутом.

3. Холостой режим оборотов является основным режимом, в котором необходимо делать проверку. Показатель разряжения в нем, будет иметь минимальный уровень, а давление топлива идущего к форсункам, будет иметь максимум.

4. Теперь необходимо запустить силовой агрегат. Значения на приборе должно быть в пределах 2,9 — 3,3 килограмм на кубический сантиметр. После этого следует провести диагностику сняв вакуумный шланг. При этом давление на приборе, должно увеличиться от 0,2 до 0,8 килограмм на кубический сантиметр. Если не происходят никакие изменения это означает, что регулятор давления вышел из строя.

Чтобы заменить регулятор давления необходимо выполнить следующие действия:

заглушить двигатель;

открутить крепеж трубки идущей от датчика и демонтировать ее;

открутить 2 болта крепления;

вынуть штуцер;

снять бензиновый шланг с РДТ;

вынуть неисправный датчик и выполнить установку нового;

заменить новыми манжеты, которые утратили свои характеристики.

Установка нового датчика

Перед снятием обязательно стравите давление топлива в рампе. Для этого отключите питание бензонасоса и запустите мотор. Или же аккуратно выкрутите золотник из штуцера в рампе (этот вариант будет более подходящим, если ДВС не запускается совсем). Далее работаете по такой схеме:

Отключаете минусовую клемму от аккумулятора.
Отключаете шланг от вакуумника ВАЗ 2114.
Выкрутите гайки и слейте бензин
Обратите внимание, что в топливной системе еще может оставаться бензин под давлением

Поэтому примите меры предосторожности.
Проведите фиксацию трубки и шайбы.
Выкрутите болт, вкрученный в прижимном элементе.
Снимите прижимной элемент.
Выкручиваете гайку, которая удерживает шланг слива и датчик давления.
Выкрутите болта, соединяющие топливную рампу с датчиком давления.
Проводите демонтаж регулятора давления в системе.. Монтаж нового устройства в обратном порядке

Как видите, нет ничего сложного. Главное в ремонте – это представлять, за что отвечает тот или иной элемент системы. И тогда вы сможете быстро дать по признакам точный диагноз

Монтаж нового устройства в обратном порядке. Как видите, нет ничего сложного. Главное в ремонте – это представлять, за что отвечает тот или иной элемент системы. И тогда вы сможете быстро дать по признакам точный диагноз.

Процедура диагностирования

После того как вы убедились, что из строя вышел все-таки бензонасос, можно приступать к следующему этапу. В частности, необходимо понять, в чем именно заключается проблема. Вариантов здесь может быть множество. Проще всего проверить целостность предохранителей. Напомним, что сам бензонасос в «четырнадцатой» находится в топливном баке. После того как включается зажигание, на его клеммы подается напряжение через предохранитель F3 и реле R2 – последние находятся в салоне под панелью со стороны пассажира.

В случае отказа бензонасоса первое, что следует сделать – это снять крышку, находящуюся под панелью с правой стороны консоли. Сделать это несложно – она крепится двумя саморезами. Под крышкой вы увидите 3 предохранителя и 3 реле. Проверить следует целостность упоминавшегося выше F3. Также не забудьте осмотреть и контакты, в которые вставляется данный предохранитель. Если здесь никаких проблем не обнаружено, переходим к проверке реле бензонасоса. Наиболее простой вариант это сделать – одолжить заведомо работоспособное у кого-то из знакомых и попробовать, как работает автомобиль с ним.

Если предохранитель и реле исправны, продвигаемся дальше. Следующим этапом диагностирования будет осмотр клемм самого бензонасоса. Чтобы до них добраться, нужно сперва поднять подушку заднего сиденья. После того как у вас откроется доступ к крышке, находящейся на днище, откручиваем удерживающие ее саморезы. Перед вами откроется лючок, в котором расположены 3 клеммы

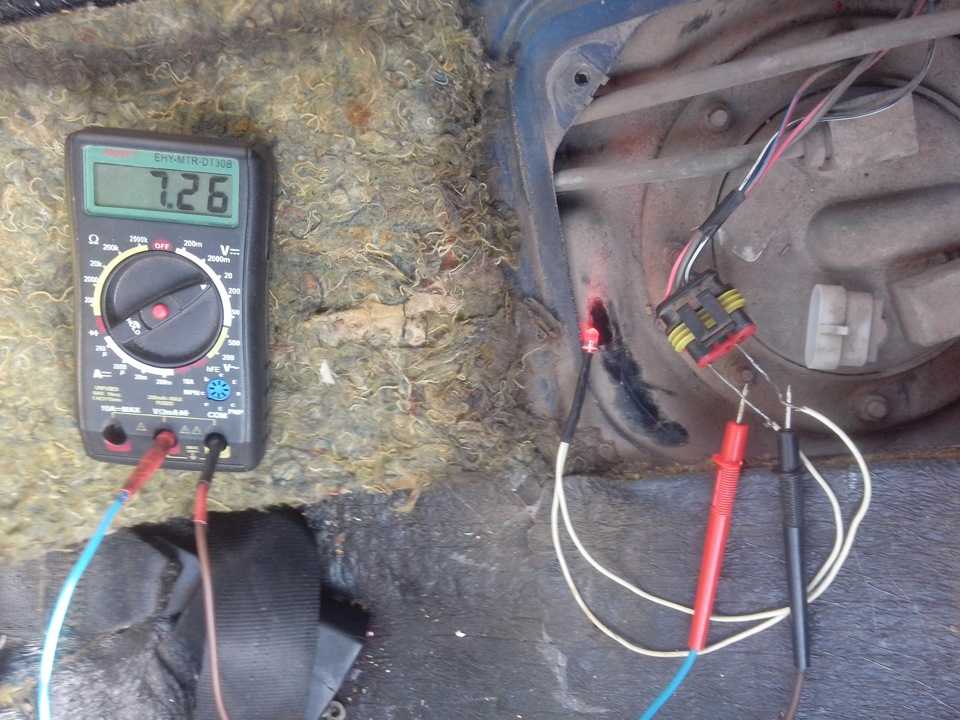

Обратите внимание – к двум плюсовым ведут провода черного и серого цвета. Третья клемма – минусовая

Через них как раз и подается питание на сам бензонасос. Нужно будет проверить, есть ли напряжение на плюсовой клемме, например, с помощью контрольной лампы. Она должна загореться на 3-5 секунд после того, как вы включите зажигание.

Лампочка светит, но бензонасос не подает никаких признаков жизни – значит, вооружаемся тестером и проверяем величину напряжения. Здесь должно быть не менее 10 вольт. Это минимально необходимая величина для запуска бензонасоса. Отметим, что причиной, по которой снизилось напряжения, достаточно часто становятся окислившиеся контакты плюсового и минусового проводов. Соответственно, чтобы устранить проблему, их нужно просто протереть. Кстати, есть еще один вариант проверки. Возьмите длинные провода и подайте напряжение на клеммы бензонасоса напрямую с аккумулятора. В таком случае все станет сразу понятно.

Не забудьте также проверить и массу топливного насоса – она закреплена возле рычага стояночного тормоза, под торпедой. Такая причина достаточно распространена, этот момент также нужно проверить. При постоянном использовании ручника масса вполне может быть сдвинута немного в сторону. На всякий случай снимите пластиковый кожух, покрывающий рычаг, отъедините массу, зачистите контакты и верните ее на место.

Бензонасос может выйти из строя в любой момент и способствует этому качество горючего, на наших заправках. Определить, нужна ли замена, можно измерив давление насоса на нескольких режимах. Для разных систем топливоподачи, давление отличается, поэтому необходимо пользоваться мануалами завода изготовителя. Есть и универсальный способ проверки насоса, так называемое давление в ”стенку”- замер с пережатой обраткой или непосредственно в манометр. Насос, при этом, должен “давить” не менее 5.0-5.5 атм.

Если звук работы насоса громкий и постепенно усиливается, то это тоже говорит о необходимости скорой замены (громкий звук, еще может быть, из-за отсутствия бензина в баке).

За пример возьмем замену бензонасоса ВАЗ 2114

Чтобы заменить бензонасос необходимо:

• снять заднее сиденье;
• найти и открутить лючок бензобака;

• отключить разъем от бензонасоса;
• запустить автомобиль на холостом ходу (для сброса давления);
• открутить или отщелкнуть штуцера подачи и обратки;
• открутить крепление прижимной пластины корпуса бензонасоса;
• извлечь сборку (чтобы предотвратить разлив остатка бензина в салоне, необходимо воспользоваться ветошью или картонной коробкой);

Модуль бензонасоса ВАЗ 2114 разбирается следующим образом:

необходимо снять стопор с одной из направляющих;

• зажав фиксирующие пластины, разъединить модуль;
• снять заборную сетку;
• отключить разъемы и фишки с насоса и датчика уровня топлива;
• снять гофрированный топливопровод (при первой разборке сделать это будет затруднительно, так как топливоподающий патрубок посажен на «горячую», необходимо приложить некоторое усилие);
• осталось извлечь и заменить сам бензонасос;

Сборка бензонасоса ВАЗ 2114 происходит в обратной последовательности, с соблюдением следующих правил:

1. обязательно устанавливаем новую заборную сетку;
2. пластиковые детали модуля необходимо очистить от грязи и осадка;
3. на гофрированный топливопровод нужно поставить зажимной хомут.

При обжатии этого хомута, необходимо следить за усилием, так как в выходном штуцере насоса, стоит обратный клапан сброса топлива. Чрезмерное усилие обжима, может повредить клапан и нарушить работу всей топливной системы.

• установку модуля в бензобак, следует осуществлять по меткам, расположенным на корпусе;
• после установки, следует запустить двигатель и проверить соединения на отсутствие утечек, и работоспособность датчика уровня топлива;

Необходимо отметить, что замена бензонасоса ВАЗ 2114 инжектор, которого состоит из нескольких вариантов исполнения, осуществляется, по схожему принципу. Небольшое конструктивное отличие состоит только во внешнем виде модуля и приемном стакане.

• Если стоит модуль на вкручивающихся штуцерах, желательно заменить резиновые кольца, стоящие на конце подачи и обратки (кольца должны быть бензо-маслостойкими).
• При замене бензонасоса Ваз 2114, также необходимо заменять топливный фильтр.
• Перед демонтажем модуля бензонасоса, нужно открутить крышку бензобака (чтобы избежать разряжения при снятии).
• Количество бензина в баке, не должно превышать половину уровня.
• При замене бензонасоса, следует естественно соблюдать требования правил противопожарной безопасности и обязательно иметь неподалеку проверенный, порошковый огнетушитель.

Бензонасос автомобиля ВАЗ 2114 представляет собой один из ключевых компонентов топливной системы двигателя. Предназначен для перекачки бензина к двигателю под давлением порядка 300 – 400 кПа (меньшее значение соответствует 1,5-литровому двигателю, большее – двигателю с рабочим объемом 1,6 л). Вне зависимости от применяемого типа и гарантий изготовителя его фактический срок службы может варьироваться в достаточно широких пределах, так как на него очень сильное влияние оказывает качество заливаемого в бак бензина.

С учетом этой особенности в процессе эксплуатации агрегат может выйти из строя и тогда возникает проблема его замены. В современных условиях данная процедура наиболее часто осуществляется в специализированной сервисной мастерской. Тем не менее, при наличии желания, времени и минимальных слесарных навыков эту процедуру вполне можно выполнить самостоятельно.

Самостоятельная диагностика

Уровень давления, который воспроизводит насос, составляет 6 атмосфер

Поэтому важно достичь герметичности соединений

Для уплотнения вам понадобится фум-лента и патрубок диаметром 9 миллиметров. Итак, как проверить давление топливного насоса своими руками? Открываем капот и ищем рампу с форсунками. Обычно она закрыта пластиковым кожухом. Снимаем его и видим колпачок в виде колесного ниппеля. Откручиваем часть рампы. Будьте внимательны — может вылиться бензин под высоким давлением. Как стравить давление? Для этого снимаем предохранитель на топливный насос и заводим двигатель. После нескольких секунд работы он заглохнет. В системе от насоса до форсунок больше не будет топлива. Можно смело откручивать рампу, которая идет на топливный насос. Как проверить далее? Надеваем шланг с нашим манометром, уплотняем фум-лентой и для надежности закрепляем металлическим хомутом.

Далее помощник включает зажигание. Вы в этот момент смотрите на показания манометра. Если полученные значения ниже пяти атмосфер, значит, элемент не способен выработать нужное давление.

Регулятор давления топлива — признаки неисправности, проверка и замена

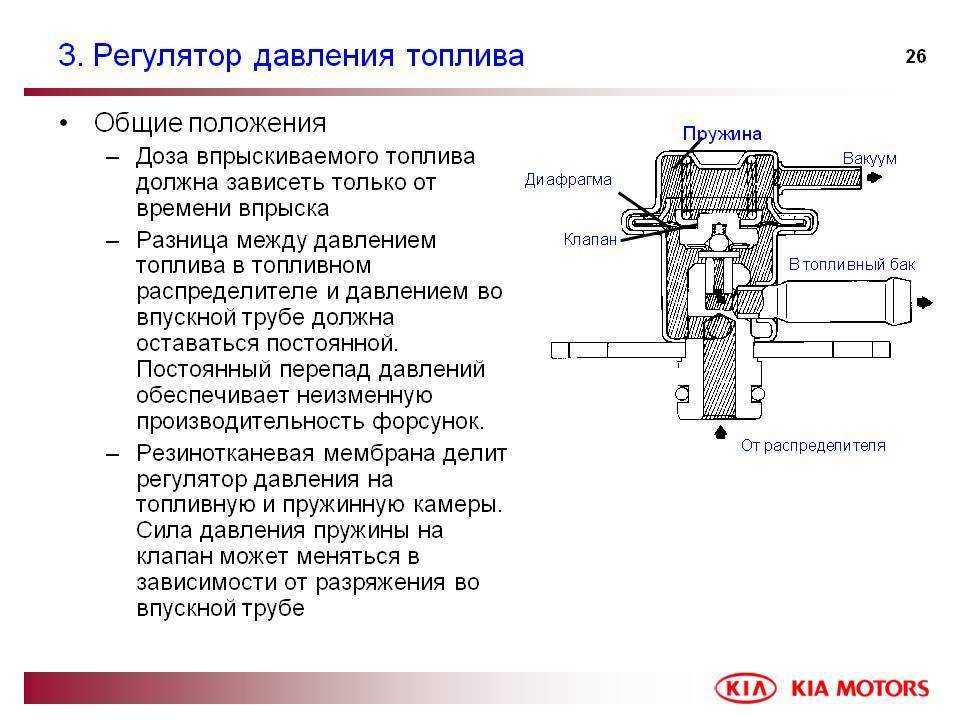

Регулятор давления топлива (он же РДТ) предназначен для поддержания постоянного давления в топливной форсунке. С одной стороны на него оказывает давление пружина со специальным клапаном, а с другой – бензин. Суть в том, что он сохраняет одинаковое давление при разных режимах работы двигателя, и при снятии нагрузки отправляет избыточное количество бензина обратно в бак, тем самым, экономит топливо и поддерживает напор в системе подачи топлива.

Самые распространенные неисправности регулятора топлива

• Пропало давление. Именно поэтому бензин закачивается обратно в бензобак и автомобиль не заводится.
• Клапан забивается, и бензин проходит туго. В связи с чем, бензин начинает протекать практически отовсюду. Эта самая главная неисправность регулятора давления. Как только расход бензина резко возрастает, можно сразу менять регулятор.
• Эта причина является развитием второй. Клапан полностью забивается и бензин не поступает в систему подачи топлива.
• Неравномерное давление. Обычно вызвано заклиниванием клапана. Из-за этого автомобиль двигается неравномерно: дергается или вовсе глохнет.

Однако, не все неисправности указывают на клапан, поэтому, необходимо, в первую очередь, научиться проверять регулятор давления, после чего, делать соответствующие выводы.

Причины возникновения неисправностей РДП

Чаще всего клапан выходит из строя из-за проседания пружины, которая начинает подклинивать. Это вызвано естественным износом металла и, к сожалению, от этого никуда не деться. Также это может быть вызвано длительным сроком простоя автомобиля. Чтобы этого не случилось автомобиль нужно чаще эксплуатировать.

Вторая причина, по которой регулятор выходит из строя – это некачественное топливо. Многие заправочные станции разбавляют топливо водой, чтобы увеличить его объемы и заработать больше денег. Поэтому заправляйтесь только на проверенных заправках.

Как проверить регулятор давления топлива ВАЗ 2110

Во времена появления на конвейере ВАЗ первых автомобилей, снабженных карбюраторами, давление в системе замерялось с помощью плотности струи, создаваемой отсоединением клапана или пережимом. Однако после того как рынок начал заполняться инжекторными автомобилями данный метод сильно устарел.

В настоящее время давление замеряют с помощью манометра, который подключается между шлангом и штуцером. Вакуумный шланг, при этом, необходимо снять. Замер производится на холостом ходу и результат измерения индивидуален для каждого регулятора давления. Обычно, норму давления можно найти на корпусе изделия.

В процессе измерения, после отсоединения вакуумного шланга, давление должно вырасти на 0,5 бар и если этого не происходит, значит, необходимо заменить вакуумный шланг.

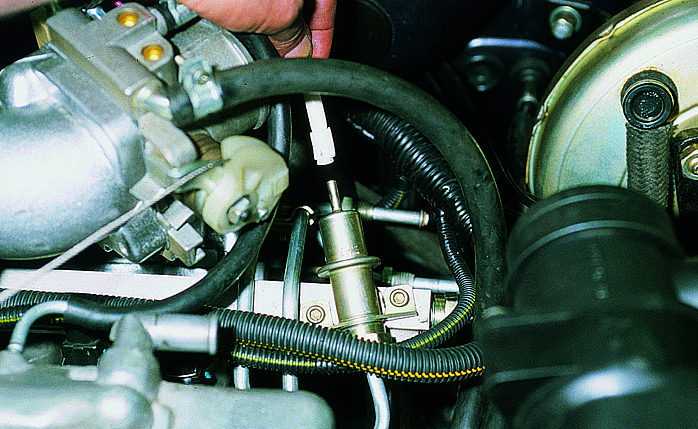

Замена регулятора давления топлива ВАЗ 2110

Как только расход бензина резко возрастет, можно смело приступать к замене РДТ. После его замены давление нормализуется, и бензин станет поступать в систему подачи топлива, как и прежде. Расход топлива, при этом, быстро сократится.

Порядок замены

1. Откройте капот и отсоедините клемму аккумулятора. Это нужно для того, чтобы избежать случайных коротких замыканий, которые могут испортить приборы или вызвать возгорание топлива. Затем, необходимо отсоединить специальную пробку штуцера, чтобы контролировать давление на торце рампы. После ее снятия, внутри будет видно резиновое уплотнительное кольцо. Если оно находится в очень неудовлетворительном состоянии, сразу же замените его.

2. Применяя металлический защитный колпак, выверните из штуцера золотник.

3. После выполнения замеров манометров, описанных выше, уменьшите давление в системе. Выкрутите две гайки, предназначенные для крепления к регулятору давления топливной трубки.

4. Выкрутите, также, два болта, на которых регулятор крепится к топливной рампе.

5. Медленными движениями выводите штуцер регулятора топливного давления из рампы и демонтируйте его с топливной трубки.

6. Монтируйте новый регулятор и проведите сборку узлов в обратной последовательности. Все уплотнительные кольца рекомендуется смазать бензином. Замене можно подвернуть даже те кольца, которые утратили свою эластичность в процессе эксплуатации.

Вот и все. На этом замена регулятора давления топлива ВАЗ 2110 закончена. Эта операция является достаточно сложной и предполагает работу с бензиносодержащими узлами. Не рекомендуется производить данные работы при плохом самочувствии: головная боль, головокружение, так как это может поставить под угрозу ваше здоровье. Лучше всего, выполнить работы в другой день или доверить все это специалистам из станции технического обслуживания автомобилей.

Самостоятельная проверка и замена регулятора давления

Прежде чем снимать и промывать регулятор давления, стоит убедиться в нем ли причина. Проверить устройство работает оно или нет можно у себя дома в гараже.

Для этого нужен манометр (подойдет шинный), небольшой отрезок маслостойкого шланга (по диаметру трубки манометра) и хомуты, для обеспечивания плотного соединения.

Проверку механического регулятора можно устроить в следующем порядке:

1. В топливной рейке есть штуцер для сбрасывания давления, нужно снять с него защитный колпачок (двигатель заглушен).
2. Далее сбросить давление в рейке путем нажатия на золотник, находящийся в штуцере, после этого выкрутить его.
3. Собираем устройство для измерения давления. Шланг натягиваем одной стороной на трубку манометра, другой стороной на штуцер золотника и стягиваем хомутами.
4. Заводим мотор и даем немного поработать без нагрузки на минимальных оборотах.
5. При исправном регуляторе давление в рампе, «Жигулевского» двигателя объемом 1,5 литра, должно попадать в пределы от 2,9 до 3.3 кгс/кв.см (на остальные марки авто данные в паспорте).
6. Далее снимаем вакуумный шланг с патрубка регулятора, давление должно возрасти на 0,2 – 0,7 кгс/кв.см к предыдущему.
7. Ставим вакуумный шланг на место и глушим мотор. Давление должно немного снизиться и оставаться в системе до двух часов.

Если при проверке указанные параметры выдерживаются, то РДТ в исправном состоянии, если нет, нужно его заменить.

Причиной несоответствия давления могут быть неисправность топливного насоса, засорение трубопровода или фильтра и т.д. Убедившись, что фильтр чист, следует начать с регулятора давления топлива.

Для замены регулятора понадобится ключ на 24 мм и шестигранник на 5 мм. Порядок действий при замене следующий:

• открутить гайку штуцера «обратки» на РДТ;
• ослабить и снять шланг вакуума с регулятора;
• шестигранником открутить винты, крепящие корпус регулятора к рейке;
• аккуратно извлекаем механический РДТ из топливной рейки.

Установка не сложная, все операции повторяются в обратном порядке. Следует не забывать, что на патрубок, который входит в рампу, устанавливается резиновое уплотнительное кольцо. Работы производятся на холодном двигателе при предварительном сбросе давления в топливной системе.

Способы диагностики неисправности

Чтобы самостоятельно проверить клапан «обратки», измеряют давление топлива в разных частях топливной системы. Для проведения диагностики нужен манометр. Измерительный инструмент подключают к конкретному участку топливной магистрали.

Замер помогает определить, что неисправно — РДТ или обратный клапан. Если при выключении зажигания, значение давления на экране манометра не соответствует эталонному, то замена обратного клапана бензонасоса поможет восстановить нормальную работу силового агрегата.

Бывалые автолюбители проводят замер в следующей последовательности:

• вечером подключают манометр;
• машину сначала заводят, потом глушат;
• утром проверяют давление, сверяют его с минимальным значением, указанным в книжке. Если манометр показывает меньше нормы, обратному клапану требуется ремонт или замена.

Второй способ диагностики не требует замеров. Его применяют при нестабильной работе ДВС, если магистраль, по которой подается топливо, выполнена из мягкого материала.

Во время диагностики находят шланг, по которому горючее перемещается в обратном направлении. Пережимают трубку и в этот момент оценивают, как работает мотор. Если режим работы цилиндров соответствует норме, а обороты растут, значит, клапан не удерживает давление, его можно смело менять.

Почему ОКДТ не работает

Причин появления характерных признаков неисправности обратного клапана несколько. По статистике, чаще всего выходят из строя некачественные изделия. Подделки под известные бренды китайского производства долго не работают. Заводской брак — стандартная причина поломки.

Износ детали (выработка ресурса) — вторая причина неисправной работы автомобильной топливной системы. Если деталь качественная, то первые признаки неисправности ОКДТ возникают, когда пробег превышает 100 тыс. км. Достаточно часто механические конструкции ломаются из-за низкого качества бензина. В составе некачественного горючего может содержаться вода и другие примеси.

Как измеряют давление в топливной рампе

Нужен шланг, тройник (сантехнический), манометр до 6 бар, несколько хомутов. Давление в топливной рампе измеряют, если во время разгона двигатель работает с провалами, неравномерно.

При подготовке к замеру шланг надевают на выпускной штуцер измерительного устройства. Чтобы уменьшить погрешность и снизить потерю давления, соединение фиксируют хомутом

С топливной рампы осторожно откручивают пробку и ниппель. Подсоединяют второй конец шланга, тоже фиксируют хомутом

Меряют давление в нескольких режимах.

Номер измерения	Режим	Нормальное давление
1	При включенном зажигании	Не ниже 3 атм.
2	Холостой ход	2,5–2,7 атм.
3	Пережата трубка «обратки»	Больше 6 атм.
4	Нажата педаль газа	Снижается при перегазовки от 3 до 2,5 атм.

Способы проверки давления в топливной раме

Процедура измерения давления в рейке ВАЗ 2114 проводится для выявления неисправности в подаче бензина к форсункам.

Признаков неисправности топливной системы может быть несколько:

• нестабильность в работе двигателя автомобиля (мотор троит);
• увеличение объема угарного газа на выходе;
• неоправданный рост расхода бензина (до 30-50%);
• неисправности силового агрегата;
• падение мощности двигателя при нормальной работе электронного блока управления.

Первое, что нужно сделать автовладельцу после выявления этих неисправностей, – это измерить давление в рейке.

Перед работой нужно подготовить следующие инструменты и материалы:

• плоскогубцы;
• отвертка;
• сантехнический лен;
• топливный или кислородный шланг (внутренний диаметр должен быть не менее 8 мм);
• манометр механический с пределом измерения до 7 атмосфер;
• несколько зажимов;
• бак слива топлива;
• колпачок для скручивания сосков.

1. Под патрубок манометра заворачиваем сантехнику, ввинчиваем в трубу и фиксируем хомутом.
2. Руками или плоскогубцами снимите крышку с топливной рампы.
3. Используя колпачок, откручиваем ниппель и надеваем шланг с манометром. Закрепляем соединение хомутом.
4. Запускаем двигатель и записываем показания манометра.
5. Чтобы проверить регулятор давления, отсоедините шланг, идущий от регулятора к впускному коллектору. В этом случае манометр должен показывать повышение давления до 3-3,2 атм. Если показания давления не меняются, возможно, проблема в топливном насосе.
6. Теперь следует измерить, какое максимальное давление развивает насос. Возвратный топливопровод пережимают плоскогубцами. Новый насос должен показывать не менее 6 атм. Если манометр показывает 5 атм, помпа уже сильно изношена, но может еще некоторое время работать. Насос однозначно сломан при показаниях ниже 4 атм.
7. Проверим состояние трубопровода. Для этого находим топливный насос в сборе (под задним сиденьем) и определяем тип подключения. Быстроразъемное соединение можно приобрести в магазине буквально за копейки. Если соединение резьбовое, покупается вся трубка и срезается наконечник. На один конец надеваем трубку с манометром, а другой подсоединяем к выходу насоса. Теперь проверим давление. Если манометр показывает 6 атм, то просто заливаем всю систему и заменяем фильтр тонкой очистки. При замене фильтра направляем патрубок подачи бензина в заранее подготовленную емкость и включаем зажигание. Внимательно осматриваем залитое в емкость топливо, устанавливаем новый фильтр и повторяем процедуру. Если бензин грязный после нового фильтра, обязательно промойте форсунки.

Проверка РДТ

Проверка производиться с помощью специального топливного манометра, который подключается к топливной рампе.

Подключаем прибор к топливной рампе и запускаем двигатель автомобиля. Смотрим за показаниями на приборе давление на ХХ должно быть:

• На ДВС 1,5 литра с обраткой: 2,8-3,4 кгс/см 2 ;
• На ДВС 1,6 литра без обратки: 3,7-4,1 кгс/см 2 ;

Если давление меньше указанных параметров неисправен РДТ и требует замены.

При остановке двигателя давление в системе должно падать постепенно в течение 2 часов, если давление упало сразу, это означает что у РДТ или бензонасоса не держит обратный клапан.

Диагностика своими руками

Без проверки точный диагноз не поставить. Поэтому давайте рассмотрим, как это правильно сделать. В случае с автомобилями ВАЗ 2114 и аналогичными моделями, разумнее воспользоваться самой простой диагностикой – при помощи механического манометра. Порядок следующий:

Выкрутить пробку, которая находится на штуцере

Обратите внимание на упругость уплотнительного кольца.
Выкрутите золотник таким же образом, как из камер колесных.
Закрепите манометр при помощи подходящего хомута на штуцере топливной рампы и проведите замеры в различных режимах работы двигателя.. Непосредственно перед проверкой механизма регулировки давления внимательно осмотрите его

На нем имеются отметки, показывающие нормальные значения давления для нескольких режимов работы ДВС ВАЗ 2114. При сильном отличии измеренных значений от эталонных регулятор давления обязательно заменяется новым

Непосредственно перед проверкой механизма регулировки давления внимательно осмотрите его. На нем имеются отметки, показывающие нормальные значения давления для нескольких режимов работы ДВС ВАЗ 2114. При сильном отличии измеренных значений от эталонных регулятор давления обязательно заменяется новым.

Влияние работы обратного клапана на производительность двигателя ВАЗ 2114

Обратный клапан в системе впуска двигателя ВАЗ 2114 играет важную роль в обеспечении оптимальной производительности. Его главная функция заключается в предотвращении обратного потока смеси воздуха и топлива изо рта впускного коллектора при работе двигателя. Расположенный между адмиссионным клапаном и впускным коллектором, обратный клапан обеспечивает односторонний поток смеси.

Правильное функционирование обратного клапана необходимо для обеспечения правильной работы системы впуска и эффективного сгорания топлива. Если обратный клапан не действует должным образом, то может возникнуть обратный поток смеси, что приведет к снижению производительности двигателя.

Положительные эффекты обратного клапана

Отрицательные эффекты обратного клапана

1. Предотвращение обратного потока смеси впускного газа во время работы двигателя, что позволяет поддерживать необходимое давление в системе впуска. 2. Улучшение производительности двигателя благодаря оптимальному сжиганию топливно-воздушной смеси. 3. Повышение эффективности работы системы впуска и выхлопа.

1. Неправильная работа обратного клапана может привести к нарушению работы системы впуска, что может потребовать замены клапана или ремонта системы. 2. В случае поломки обратного клапана может возникнуть обратный поток смеси, что приведет к снижению производительности двигателя и повреждению других элементов системы. 3. Возможность попадания грязи и посторонних частиц в систему впуска в случае неправильной установки клапана или его поломки.

Таким образом, работа обратного клапана в системе впуска двигателя ВАЗ 2114 оказывает значительное влияние на его производительность и эффективность. Правильное функционирование клапана позволяет поддерживать необходимый уровень давления и предотвращать обратный поток смеси, тем самым обеспечивая оптимальное сжигание и повышение производительности двигателя.
