Принцип работы регулятора давления воды в водоснабжении, системе отопления

Описание механического датчика

Механические датчики давления пользуются большей популярностью у потребителя, что объясняется их главным преимуществом – независимостью от электричества. Для включения прибора не требуется дополнительная розетка.

Основное назначение прибора – включение и выключение насосного оборудования при достижении определенных значений давления. Подключение насоса к системе осуществляется через датчик.

Наиболее распространенная модель механического датчика – РДМ-5, его основными узлами являются следующие элементы:

• Металлическая платформа.
• Поршень.
• Мембрана.
• Большая и малая пружина.
• Болты и гайки регулировки.
• Корпус из пластика.
• Электрические контакты.

• Простые реле давления.

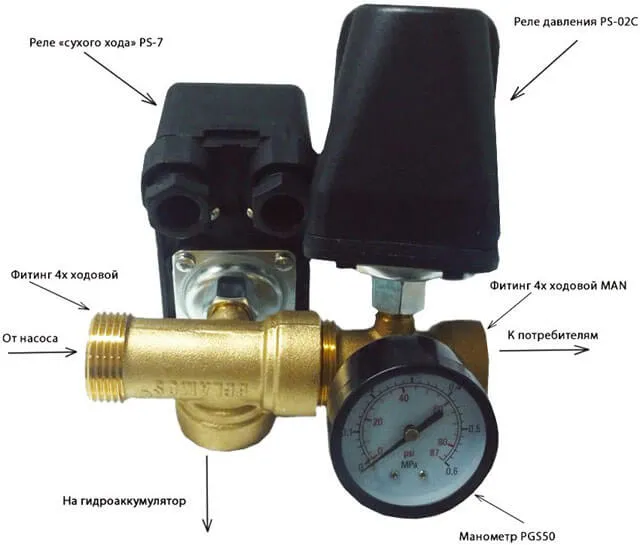

• Реле давления с дополнительным датчиком защиты от «сухого» хода.
• Контроллеры давления, оснащенные манометрами, датчиками, имеющие возможность выполнять различные функции.

Стоит отметить, что электронный датчик давления воды в системе водоснабжения со встроенным реле давления и манометром имеет более сложное устройство, чем механические приборы. Благодаря наличию множества функций электронные приборы позволяют предотвратить перепады давления воды в системе водоснабжения. Независимо от работы насоса вода подается с равномерным напором. Использование такого прибора в водопроводной сети частного дома делает более удобным и легким полив насаждений на приусадебном или дачном участке. Это особенно актуально для садоводов в жаркий летний сезон.

Датчик давления в водопроводе для контроля работы насоса в большинстве случаев присутствует в системе водоснабжения с гидроаккумулятором (детальнее: «Правильное подключение гидроаккумулятора к системе водоснабжения – инструкция по установке»)

Важно понимать, что для частного строения, расположенного в местах с постоянными перебоями электропитания, лучше всего установить накопительную емкость большого объема. Оптимальным местом расположения гидробака в этом случае будет чердачное помещение

Монтаж датчика выполняется на участке водопровода непосредственно перед накопительной емкостью. Основная функция датчика – постоянное измерение давления воды в сети и сравнение их с установленными значениями.

Периодичность включения и выключения насоса зависит от следующих показателей:

• Объем накопительного резервуара.
• Напор воды в системе.
• Количество потребляемой воды.

Подача воды в точки разбора вначале осуществляется из накопительной емкости. С уменьшением ее объема в гидробаке давление в системе также понижается, что приводит к включению насоса. В результате вода наполняет гидроаккумулятор и поступает в открытые краны точек разбора. Работа насоса не прекращается до тех пор, пока давления в накопительной емкости не достигнет верхнего предельного значения.

При выборе гидроаккумулятора следует учесть несколько факторов. В частности речь идет о количестве проживающих людей, наличии сантехнических приборов и их количестве. Объем накопительной емкости должен обеспечивать бесперебойную подачу воды во все точки разбора.

Как отрегулировать давление воды в вашей квартире

В статье идёт речь о регулировке регулятора давления воды в квартире.

Описывается область его применения. Раскрывается понятие прибора.

Представлены технические характеристики и принцип действия.

В статье есть инструкция, как регулировать регулятор, а также фото- и видеоматериал.

Время не стоит на месте. Меняются технологии, с которыми к нам приходят устройства, в том числе, нацеленные на минимизацию расходов, улучшения экологии и контроля, касающегося различных бытовых ситуаций.

Речь пойдёт о приборе небольшого размера, который играет чуть ли не главенствующую роль в борьбе с гидроударами, регулируя и контролируя напор воды до нейтрального значения.

Регулирующее устройство применяют:

1. В производственный зданиях.
2. Рабочих цехах.
3. В технологических сооружениях.
4. В домах, предназначенных для постоянного проживания.

Классификация редукторов давления

Приборы, призванные контролировать давление воды условно можно разделить:

• на динамические;
• и статистические изделия.

Динамические

Они обеспечивают регулировку потока жидкости в системах, установленных на промышленных предприятиях. Используются в магистральных трубопроводах.

Статистические

Чаще всего монтируются в местах с нестабильной подачей и неравномерного потребления воды. Это частный сектор и жилые многоэтажные дома.

ОСОБЕННОСТЬ. Прибор устанавливается на входе в квартиру или дом.

• на действующие регуляторы;
• статистические приборы.

Действующие

Работают по принципу, когда давления нет, они закрытые.

При увеличении давления на входе контролируют и ограничивают максимальный уровень поступающей воды. Действующие регуляторы называют «ДО СЕБЯ».

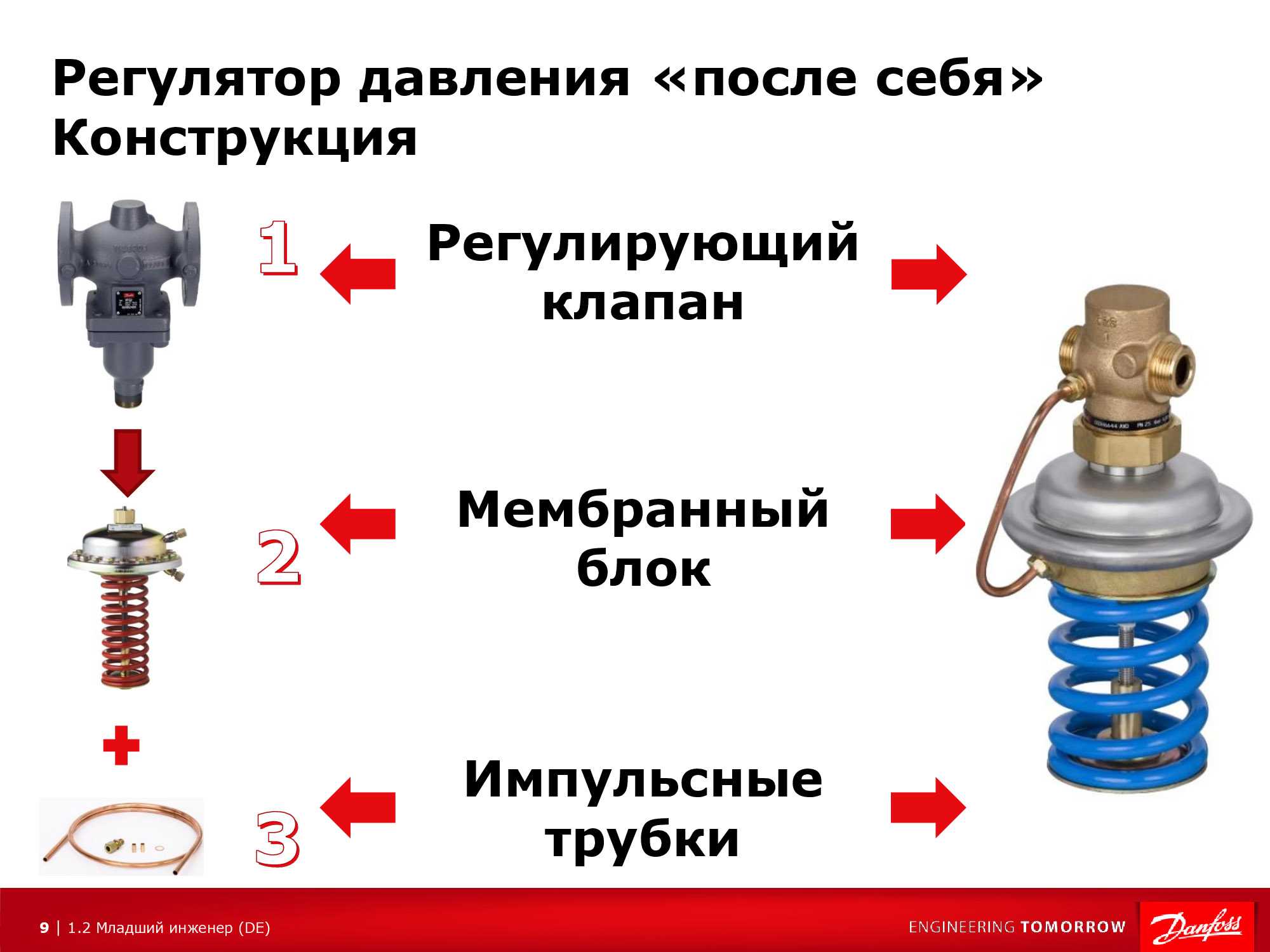

Второй вид регулирующего прибора называется «ПОСЛЕ СЕБЯ».

Когда давления нет — он находится в открытом положении. В случае повышения установленного максимального давления на выходе — закрывается.

Статистические

Регулятор контролирует давление на постоянной основе на выходе.

Пошаговая инструкция покупки и порядок регулировки

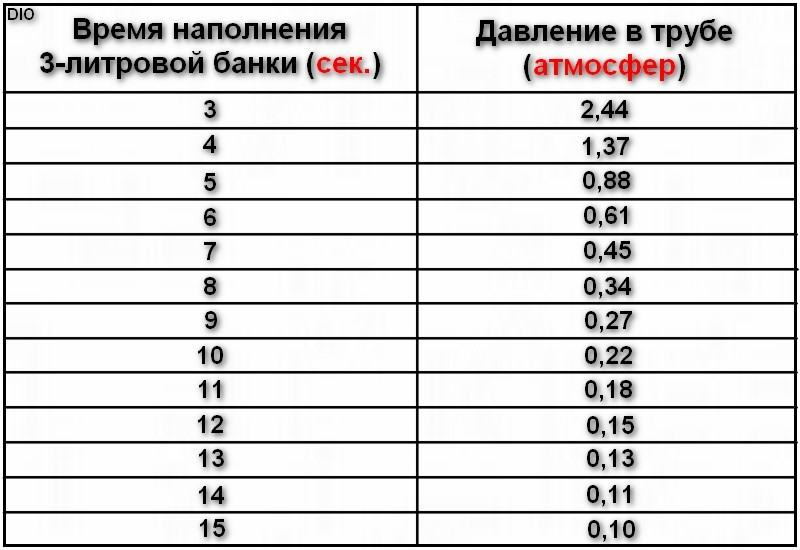

Первый шаг — это выбор регулирующего прибора. Для принятия правильного решения о его покупке в магазине необходимо знать примерный расход воды в квартире.

Перед приобретением устройства ознакомитесь с технической информацией, находящейся в прилагаемом прайс-листе.

Если, диаметр приобретаемого редуктора не совпадает с показателями водопроводной трубы, ничего страшного. Можно купить и использовать переходники. Вам нужно купить и запастись двумя вентилями.

СОВЕТ! Рекомендуется установить фильтр механической очистки. Это обеспечит, в том числе, безотказную работу прибора.

1. Прибор монтируется манометров вверх сразу за счётчиком воды. Перед ним устанавливается очистительный фильтр и 1 запорный вентиль. Второй вентиль ставят сразу за редуктором.
2. В первую очередь необходимо отрегулировать редуктор. Для этого на приборе есть установочная головка и манометр. Система, подающая воду, заполняется жидкостью, а после её наполнения закрываются все точки домашнего водозабора.
3. В корпусе редуктора есть регулировочный винт. Необходимо в приборе, который установлен вращать головку. Поворачивая, её по часовой стрелке значение + вы повысите давление. Для уменьшения давления в системе домашнего водопровода необходимо регулировочный винт повернуть против часовой стрелки, значение — минус. Рекомендуемый рабочий показатель давления — это от 3 до 4 атмосферы.

ОБРАТИТЕ ВНИМАНИЕ! В случае использования вами в системе предохранительных клапанов давление на ВЫХОДЕ прибора требуется на 20% меньше, чем показатели предохраняющих устройств

Подводя итоги

Рекомендуете периодически проводить очистку сетки фильтра. Не забываем проверять и зачищать седло редуктора. При выходе из строя мембраны требуется её замена.

Читайте о том, как выбрать насосную станцию для дачи? Рекомендуем также почитать наш материал о выборе фильтра для очистки воды.

Определение порога срабатывания.

Как у реле давления для системы водоснабжения определить пределы срабатывания?Нижний предел давления воды в системе связан с давлением воздуха за мембранной камерой, поэтому минимальное давление воды водопроводе должно быть на 0,1-0,2 бар выше, чем давление воздуха.

Пример: давление воздуха составляет 1,3 атм, нижний предел срабатывания составляет 1,4-1,5 атм.

Этот метод продлит срок службы мембраны, но необходимо также учитывать характеристики насоса, и такие значения, как нижний предел включения, всегда должны быть ниже давления в системе водоснабжения.

Поэтому выбор таких параметров всегда взаимосвязан, и все факторы должны быть приняты во внимание. Как правило, верхний порог реле устанавливается автоматически

Реле устанавливаются на заводе таким образом, чтобы разница между нижним и верхним пределами давления соответствовала 1,4-1,6 бар. Это означает, что если нижний предельный уровень установлен в пределах 1,5 бар, то верхний предельный уровень соответствует 2,9-3,1 бар. Для получения более высокого давления воды в системе можно изменить верхний порог срабатывания. Необходимо учитывать различные нюансы

Как правило, верхний порог реле устанавливается автоматически. Реле устанавливаются на заводе таким образом, чтобы разница между нижним и верхним пределами давления соответствовала 1,4-1,6 бар. Это означает, что если нижний предельный уровень установлен в пределах 1,5 бар, то верхний предельный уровень соответствует 2,9-3,1 бар. Для получения более высокого давления воды в системе можно изменить верхний порог срабатывания. Необходимо учитывать различные нюансы.

• Характеристики реле давления. Существует базовое максимальное значение для бытового использования, соответствующее 4-м атмосферам, выше которого давление не может быть увеличено.
• Характеристики насоса. Обычно параметры насоса имеют фиксированный нижний и верхний предел рабочего давления воды. Чтобы насос работал эффективно в течение длительного времени, пороговые значения для включения и выключения должны быть установлены в пределах указанных значений. Мало того, рекомендуется установить пороги выключения и включения немного ниже, так, чтобы допускалось не менее 0,5 или 0,2 атм. Следует помнить, что перегрузка может пагубно сказаться на сроке эксплуатации электрооборудования.На практике может возникнуть ряд проблем, и все настройки необходимо отрегулировать, чтобы обеспечить максимально эффективное водоснабжение..

Как накачать расширительный бак котла

Схема кранов котла Аристон Класс 24

A Штуцер для отвода воды в контур центрального отопления (ЦО)

В Штуцер для отвода воды в контур горячего водоснабжения (ГВС)

С Штуцер для подвода газа

D Штуцер для подвода холодной воды

E Штуцер для подвода воды из контура ЦО

S Выход предохранительного клапана

T Сливной кран

F Кран для заполнения

 Как правильно накачать воздух в расширительный бак

Следуем указанному порядку

1. Выключаем котёл от сети.
2. Перекрываем все краны в котёл, подачу, обратку, ввод холодной воды.
3. Открыть сливной штуцер в котле. (Т — на схеме) и полностью слить воду.  (Здесь статья о том как Слить воду из котла ) Давление в котле должно быть ноль!
4. Подключаем насос с манометром к РБ через золотник — сливной штуцер при этом открыт.
5.  Насосом нужно качать воздух в бак, пока не перестанет течь вода из сливного штуцера. На этом этапе основная цель освободить бак от воды.
6. Спускаем накачанный  воздух контролируя давление манометром насоса, а если нужно, то подкачиваем. Давление в расширителе должно быть в пределах 1.1-1.3 бара.(см.паспорт к вашему котлу — часто указанно)
7. Закрываем сливной штуцер.
8. Открываем все краны к котлу — всё что закрывали.
9. Запитываем котёл через кран подпитки (F) до давления примерно 1.2- 1.5 бара
10. Запускаем котёл.

Для целей накачивания воздуха в расширительный бак, можно использовать любой насос и манометр. Там стоит автомобильный сосок. Я использовал авто компрессор. Правда для этого пришлось притащить аккумулятор домой. С электрическим компрессором будьте внимательны, чтобы вовремя отключить и сильно не перекачать.

Перед запуском котла не будет лишним выгнать попавший в систему воздух.

В Аристон класс 24 для этого нажимаем и удерживаем около 5 сек. кнопку ESK. Котёл на 6 мин перейдёт в режим продувки, выйдет из этого режима сам или можно принудительно, снова нажав ESK.

Почему давлению в котле важно уделять внимание

Если в доме где стоит двухконтурный котёл, постоянно не живут, лишь наездами, то нужному давлению важно уделить особое внимание. Представьте себе такую картину. Никого дома нет продолжительное время, гаснет свет, соответственно котёл тоже отключается, вода остывает — давление в системе из за слабого давления в расширительном баке  падает ниже порога включения котла

Никого дома нет продолжительное время, гаснет свет, соответственно котёл тоже отключается, вода остывает — давление в системе из за слабого давления в расширительном баке  падает ниже порога включения котла

Никого дома нет продолжительное время, гаснет свет, соответственно котёл тоже отключается, вода остывает — давление в системе из за слабого давления в расширительном баке  падает ниже порога включения котла.

Затем происходит следующее… Включается электричество, но котёл не запускается, давление слишком упало. Вы приезжаете через неделю и обнаруживаете свой домик замороженным, вода, замёрзшая в трубах и радиаторах, безжалостно их рвёт. Для вас наступает ледниковый период. Поэтому лучше перебдеть чем недобдеть.

Есть ещё одна неисправность, о которой упоминал в начале статьи. При ней  давление в котле всё время растёт, всё выше и выше, вплоть до срабатывания предохранительного клапана, об этой поломке написано здесь почему давление в газовом двухконтурном котле может расти.

Ну вот на этом пожалуй всё!

Нашли статью полезной? Пожалуйста, поделитесь ею с друзьями, для этого нужно  нажать на кнопки соц сетей, это сильно поможет развитию сайта. Спасибо! А заветные кнопочки находятся ниже, почти перед лентой комментариев.

Зачем и когда проводить гидравлические испытания?

Гидравлические испытания – это вид неразрушающего контроля, который осуществляется для проверки прочности и плотности трубопроводных систем. Им подвергается все работающее оборудование на разных этапах эксплуатации.

В целом, можно выделить три случая, в которых испытания должны проводиться в обязательном порядке, в независимости от назначения трубопровода:

• после завершения производственного процесса по выпуску оборудования или деталей трубопроводной системы;
• после завершения установочных работ трубопровода;
• во время эксплуатации оборудования.

Испытания гидравлическим способом – это важная процедура, которая подтверждает или опровергает надёжность эксплуатируемой системы, работающей под давлением. Это необходимо для предотвращения аварии на магистралях и сохранения здоровья граждан.

Осуществляется проведение процедуры на гидравлическое испытание трубопроводов в экстремальных условиях. Давление, под которым оно проходит, называют проверочным. Оно превышает обычное, рабочее давление в 1,25-1,5 раза.

Особенности гидравлических испытаний

В систему трубопровода пробное давление подается плавно и медленно, чтобы не спровоцировать гидроударов и образования аварийных происшествий. Величину давления определяют не на глаз, а по специальной формуле, но на практике, как правило, оно на 25% больше рабочего давления.

Гидравлические испытания выявляют ненадежные соединения

Силу подачи воды контролируют на манометрах и каналах измерения. Согласно СНиП, допускаются скачки показателей, так как возможно быстрое измерение температуры жидкости в трубопроводном сосуде. При его наполнении нужно обязательно следить за скоплением газа на разных участках системы.

Такую возможность следует исключить еще на начальном этапе.

После заполнения трубопровода наступает, так называемое, время выдержки – период, во время которого испытуемое оборудование находится под повышенным давлением

Важно следить, чтобы оно находилось на одном уровне во время выдержки. После его окончания давление минимизируют до рабочего состояния. Обслуживающий его персонал должен ждать в безопасном месте, так как проверка работоспособности системы может быть взрывоопасна

После окончания процесса наступает оценка полученных результатов согласно СНиП. Трубопровод осматривается на наличие течей, взрывов металла, деформаций

Обслуживающий его персонал должен ждать в безопасном месте, так как проверка работоспособности системы может быть взрывоопасна. После окончания процесса наступает оценка полученных результатов согласно СНиП. Трубопровод осматривается на наличие течей, взрывов металла, деформаций.

Опрессовщики, насосы для опрессовки труб

Прежде всего применяемые для опрессовки насосы отличаются конструкцией нагнетательного механизма.

По этому признаку они делятся на следующие группы:

1. Поршневые.
2. Пластинчато-роторные.
3. Мембранные.

Для опрессовки систем с небольшим объемом, например, отопительных контуров в частных домах, можно приобрести недорогой и простой в обслуживании ручной опрессовщик.

С помощью такого устройства оператор сможет закачивать в трубопровод до 3-х л рабочей жидкости в минуту. Для многоэтажного дома такой вариант, конечно, окажется неприемлемым, тут понадобится опрессовщик с электрическим или ДВС-приводом.

К наиболее популярным относится ручной опрессовщик отечественного производства УГО-30, рассчитанный на предельное давление в 30 атм. Объем цилиндра составляет 36 куб. см, усилие на рукояти – 2 кг. Комплектуется баком на 16 л.

Для более серьезных задач предназначены ручные двухступенчатые насосы УГО-50 (до 50 атм) и УГИ-450 (до 450 атм).

Опрессовщик ручной гидравлический УГО 30

Среди опрессовщиков с электроприводом известны агрегаты от немецкой компании Rothenberger, например, самовсасывающая модель RP PRO II, развивающая давление в 60 атм и подачу в 8 л/мин. Мощность привода составляет 1,6 кВт.

Также высоко котируется продукция компании Ridgid, например, модель 1460-Е. Этот опрессовщик развивает давление до 40 атм.

Система автономного водоснабжения будет работать бесперебойно, только если правильно настроено реле давления для гидроаккумулятора. Рассмотрим принцип действия и порядок регулировки реле.

Как сделать дренажный колодец своими руками, читайте тут.

Кто не мечтает о бассейне в своем загородном доме? Такая конструкция на заказ обойдется дорого, но можно сэкономить и возвести бассейн своими руками. Здесь https://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/bassejn-na-dache-svoimi-rukami.html вы найдете инструкцию по строительству бетонного водоема.

Пошаговая инструкция по монтажу

Простота конструкции и лёгкость регулирования позволяют выполнить работы по встраиванию устройства в сантехническую систему, не обладая профессиональными навыками.

Установка

Порядок производства монтажа:

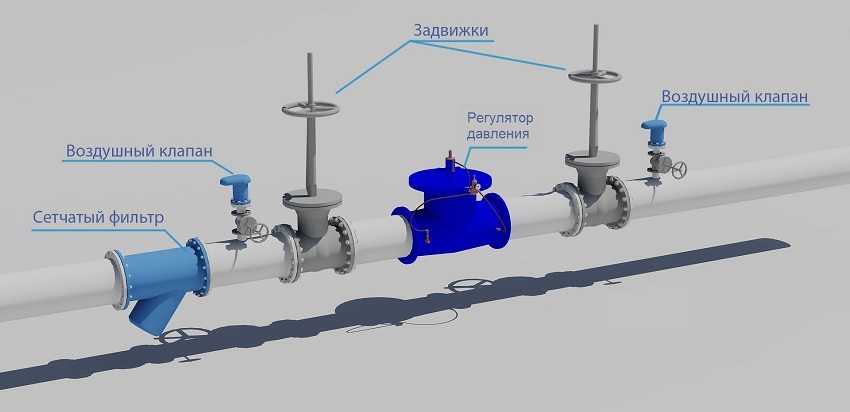

1. Определяют установочное положение устройства. На корпусе прибора находят изображение стрелки и совмещают его с направлением водного потока в системе.
2. Монтаж регулятора давления в трубопроводной системе производят с помощью двух полусгонов (с обоих концов).

Распространённое название этого соединения — «американка». Обычно эти запчасти идут в комплекте с изделием, при их отсутствии — легко подбираются в любом специализированном магазине.

В зависимости от материала труб водопровода (пенопропилен, металлопластик, металл) покупают соответствующие полусгоны. В ряде случаев требуется приобретение переходников.

В полипропиленовом варианте трубопроводов соединительные изделия с помощью сварочного паяльника припаивают к концам труб. Затем устанавливают сам регулятор с помощью закручивания гаек полусгонов с обеих сторон прибора. При металлическом исполнении трубопровода соединение производится при помощи льна и сантехнического герметика

Для установки полусгонов этим способом потребуются газовый или разводной ключи. Эти же инструменты используют для затяжки гаек на резьбовых концах регулятора, при подсоединении его к системе водопровода

Если устанавливаемый редуктор укомплектован манометром, при монтаже обращают внимание на визуальную доступность показаний на циферблате устройства

Регулировка прибора

Нормативное давление в водной системе составляет 2-4 атм, реальное — всегда выше. Заводская предустановка регуляторов давления в среднем соответствует 3 атм. Для более продолжительного срока службы редуктора перепад водного напора после прибора не должен превышать в постоянном режиме работы 1,5 атм.

Для получения нужного напора производят регулировку редуктора:

1. с помощью запорной арматуры (шаровый кран, вентиль) перекрывают воду в домашней системе водопровода;
2. при помощи плоской или фигурной отвёртки производят поворот винта регулирования на нужный угол;
3. открывают входной кран и одновременно вентиль смесителя раковины или ванны, отслеживают по манометру показания настройки;
4. процесс повторяется до достижения желаемых результатов.

В современных моделях для корректировки напора предусмотрена ручка и шкала значений давления. В зависимости от направления поворота ручки происходит уменьшение или возрастание водотока на выходе прибора.

Как устанавливается насос?

В большинстве случаев, насос врезается непосредственно в трубу. Разумеется, лучше, если это будут делать специалисты из обслуживания дома.

Установка насоса к стояку холодной воды

Потому что в случае неправильной работы оборудования и протечек, отвечать будут они.

Ручной и автоматический режим работы

В ручном режиме оборудование постоянно включено, потребляет энергию и, разумеется, перегревается. Для использования в квартире такой насос крайне неудобен. Нужно постоянно о нем помнить, следить за температурой и выключать его вручную.

Автоматический и ручной режим работы насоса

В автоматическом режиме, регулирование осуществляется при помощи датчика протока. Насос включается при включении крана или другого оборудования.

Что такое сухой и мокрый ротор?

Это системы охлаждения насоса. Оборудование довольно сильно греется и нуждается в охлаждении. Сухой ротор представляет собой крыльчатку двигателя, которая охлаждается воздушным потоком.

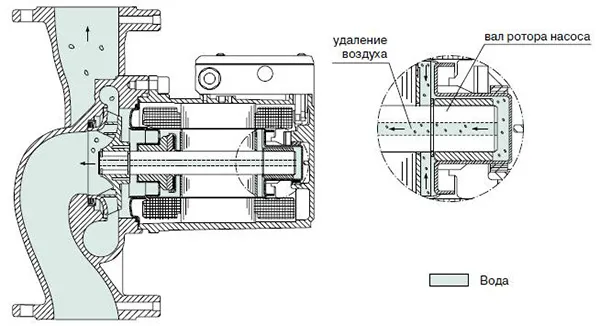

Устройство насоса с мокрым ротором

Мокрый ротор охлаждается водой, непосредственно в процессе перекачивания. Такой способ является и более надежным и практически бесшумным.

При приобретении насоса обязательно учитывайте состояние труб и имеющийся напор воды. Слишком сильный напор может повредить трубы, оборудование.
Кроме того, слишком мощный насос, потребляющий немало электроэнергии, может требовать объем воды, которого просто нет в трубах.

Типы

Существуют универсальные насосы, которые можно устанавливать и для горячей, и для холодной воды. Также существуют насосы, которые можно устанавливать только на холодную или только на горячую воду.

Как правило, насосы устанавливают на холодную воду, поскольку обычно техника забирает воду именно оттуда.

Регулировка давления насосной станции

Реле давления в агрегатах с насосами считается основной частью её нормального функционирования, то каждый владелец агрегата должен знать, как осуществляется настройка:

• Обеспечить работающее состояние насоса и накачать воды до отметки в три атмосферы.
• Выключить аппарат.
• Снять крышку, и не спеша проворачивать гайку до тех пор, пока элемент не включится. Если совершать движения по ходу стрелки часов, то можно увеличить давление воздуха, против хода – уменьшить.
• Открыть кран и уменьшить показания жидкости до отметки в 1,7 Атмосфер.
• Перекрыть кран.
• Снять крышку реле и крутить гайку до момента срабатывания контактов.

Какое давление должно быть в насосной станции в груше?

Гидроаккумулятор агрегата с насосом содержит в себе такой элемент, как резиновая емкость, которую еще принято называть груша. Между стенками бачка и самим резервуаром должен находиться воздух. Чем больше воды будет находиться груше, тем сильнее будет сжат воздух и, соответственно, больше будет его давление. И наоборот, если падает давление, значит, объем воды в резиновой емкости уменьшился. Так каким же должно быть значение оптимального давления для подобного агрегата? В большинстве случаев производители заявляют давление в 1,5 Атмосферы. Приобретая насосную станцию, необходимо проверить уровень давления манометром.

Не забывайте и о том, что разные манометры имеют разные погрешности. Поэтому лучше всего использовать поверенный автомобильный манометр с минимальными значениями градуировки шкалы на нем.

Какое давление должно быть в расширительном баке насосной станции?

Давление в ресивере не должно быть больше верхнего предела уровня давления жидкости. Иначе ресивер перестанет выполнять свою прямую обязанность, а именно, заполняться водой и смягчать гидроудары. Рекомендуемое уровень давления для расширительного бачка – 1,7 Атмосфер.

Почему падает давление в насосной станции?

1. Насос недостаточно мощный или его детали изношены.
2. Происходит утечка воды через соединения или имеется разрыв трубы.
3. Падает напряжение электрической сети.
4. Всасывающая труба захватывает воздух.

Почему насосная станция не набирает давление и не отключается?

Основное предназначение подобных агрегатов – подавать жидкость из различных источников с большой глубиной, создавать и поддерживать постоянные показатели давления. Однако в процессе эксплуатации аппаратов имеют место различные неполадки. Случается и так, что агрегат не может нагнать нужное давление и выключается. Причинами этого могут стать:

• Работа насоса «всухую». Происходит это вследствие падения водяного столба ниже уровня забора воды.
• Увеличение сопротивления трубопровода, что возникает, если длина магистрали не соответствует диаметру.
• Негерметичные соединения, вследствие чего наблюдается подсос воздуха. При этой проблеме стоит проверить все соединения и в случае необходимости обеспечить каждый из них герметиком.
• Забит фильтр грубой очистки. Очистив фильтр, можно пробовать подавать давление в насосную станцию.
• Сбой в работе реле давления. Решить проблему поможет регулировка реле.

Найдя причину неисправности насосной станции, можно приступать к её устранению.

Почему не поднимается давление в насосной станции?

Когда манометр насосной станции показывает низкое давление, и оно не поднимается, такой процесс еще принято называть завоздушиванием. Причинами такой проблемы могут быть:

• Если это не погружной насос, то причина может скрываться во всасывающей трубке, через которую может всасываться нежелательный воздух. Справиться с проблемой поможет установка датчика «сухого хода».
• Подающая магистраль негерметична вовсе нет плотности на стыках. Нужно проверить все стыки и обеспечить их полной герметизацией.
• Наполняясь, в насосной установке остается воздух. Тут не обойтись без его выгонки, заполняя насос сверху под давлением.

Насосная станция не держит давление и постоянно включается

• Разрыв резиновой емкости в гидроаккумуляторе, в результате чего бачок полностью заполняется водой даже там, где должен быть воздух. Именно этот элемент и регулирует постоянство давления станции. Обнаружить проблему можно, придавив штуцер закачки жидкости. Если же жидкость станет просачиваться, то проблема в резиновой емкости. Здесь лучше сразу прибегнуть к замене мембраны.
• В гидроаккумуляторе не наблюдается давление воздуха. Решить проблему – это подкачать воздух в камеру, используя обычный прибор для закачивания воздуха.
• Поломано реле. В случае, когда штуцер без подтеков, то проблема именно с реле. Если настройки не помогают, придется прибегнуть к замене прибора.

Устройство и Конструкция Расширительного бака

Закрытый расширительный бак

Устройство расширительного бака — герметичный стальной сосуд, разделённый эластичной водонепроницаемой мембраной на две части. В одной части предусмотрен патрубок для подключения к системе отопления, а вторая часть заполнена газом (обычно азотом). В газовой части предусмотрен ниппель необходимый для создания начального давления.

В мембранных расширительных баках вода не контактирует с воздухом, что существенно снижает её коррозионную активность, а давление в баке и в системе отопления может колебаться в широком диапазоне. Закрытые баки неприхотливы к монтажу, они могут устанавливаться горизонтально или вертикально, иметь плоский или цилиндрический корпус, стоять на ножках или крепиться на стене.

Мембрана может быть сменной или не сменной. Цена расширительных баков со сменной мембраной, выше цены бака такого же объёма но с несъёмной мембраной, за то в случае разрыва мембраны не потребуется замена всего бака. Кроме того, в расширительных баках со сменной мембраной вода не контактирует с внутренней поверхностью бака, что является дополнительной защитой от коррозии.

Бутиловая мембрана применяется в расширительных баках для воды с температурой от -10°C до +100°C и отличается меньшей эластичностью, чем у каучуковой, но большей долговечностью.

EPDM мембрана из этилен пропилена устанавливается при температуре воды от -10°C до +100°C и также, как каучуковая — не исключает диффузию воды.

Каучуковая мембрана применяется как правило в гидроаккумуляторах для воды с температурой от -10°C до +50°C, она эластична и недолговечна, а со временем возможна диффузия воды. Расширительные баки каучуковой мембраной, как правило не комплектуются.

Достоинства мембранных расширительных баков

• Исключает поглощение водой воздуха
• Устанавливается в любом месте системы отопления
• Неприхотлив к монтажу и имеет массу различных конструкций
• Широкий диапазон допустимых давлений в системе отопления

Недостатки мембранных расширительных баков

• Возможен разрыв мембраны
• Необходим предохранительный клапан
• Давление в системе отопления изменяется в зависимости от температуры воды
• Цена мембранных расширительных баков больше чем у открытых емкостей

Мембранные расширительные баки широко применяются в современных системах отопления и практически вытеснили открытые расширительные сосуды.

Открытый расширительный бак

Конструкция расширительного бака открытого типа — стальная ёмкость с люком в верхней части, двумя патрубками в нижней и одним в средней части бака. Две трубки в нижней части необходимы для создания циркуляции воды через бак, а трубка в средней части необходима для контроля уровня воды и выводится через кран в дренаж. Безнапорные расширительные баки применялись в системах водяного отопления с самого начала их существования, устанавливались они на чердаках или лестничных клетках зданий.

Достоинства безнапорных расширительных баков

• Простая конструкция
• Выполняет функцию воздухосборника и воздухоотводчика
• Низкая цена — по сравнению с мембранным расширительным баком

Недостатки открытых расширительных баков

• Обязательная тепловая изоляция
• Монтаж в верхней точке системы отопления
• Соединение тремя трубами с тепловым пунктом
• Насыщение воды кислородом и как следствие высокая коррозионная активность
