Замена резинок на впускном коллекторе приора

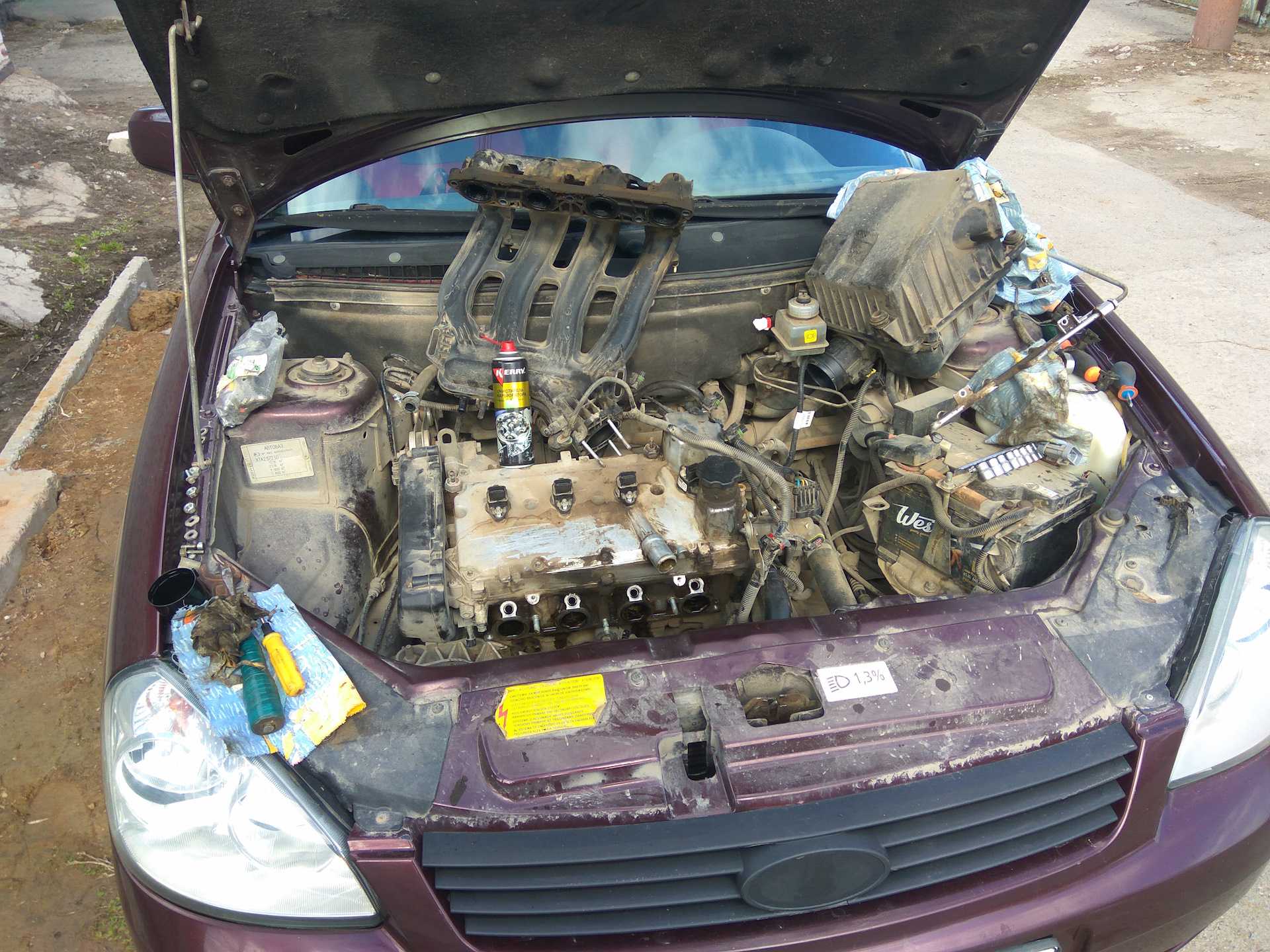

Снятие и установка впускного коллектора

Процедура демонтажа коллектора — пошаговая инструкция

Сам по себе процесс демонтажа не так сложен, сложен доступ к некоторым гайкам, поэтому желательно выполнять работу на подъёмнике или на смотровой яме. Алгоритм действий для инжекторной ВАЗ-2114 в этом случае выглядит так:

Снимаем минусовую клемму с аккумулятора или отключаем выключатель массы.

Сливаем из системы охлаждающую жидкость

Снимаем топливные трубки

Отключаем датчик положения дроссельной заслонки

Отсоединяем приёмную трубу глушителя от коллектора

Демонтируем крепления выпускного коллектора

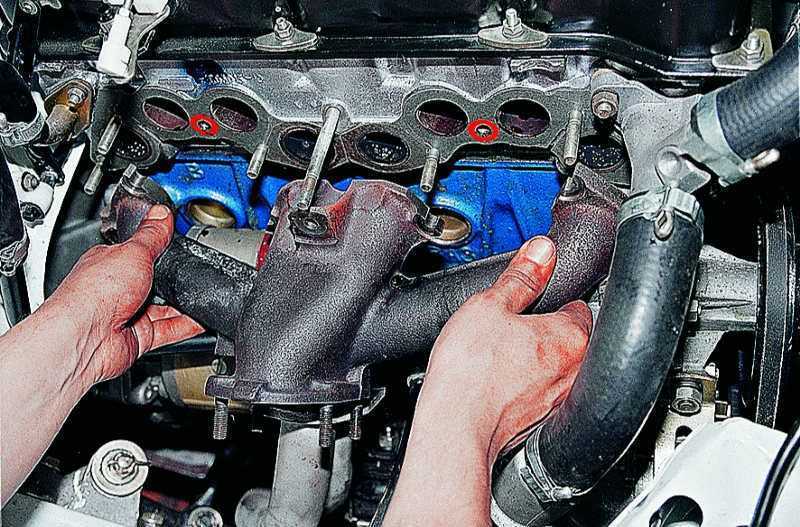

Снимаем выпускной коллектор

Замена прокладок и установка коллектора

После демонтажа коллектора редко удаётся снять прокладку неповреждённой. Она меняется в любом случае, но на привалочной плоскости со стороны головки и со стороны коллектора обязательно останутся части разрушенной прокладки. Их необходимо аккуратно удалить.

Меняем прокладку коллектора

Для этого можно использовать специальный спрей, который размягчает остатки прокладки, можно аккуратно их удалить лезвием. При этом нельзя повреждать плоскость, иначе герметичность соединения будет нарушена.

Также при установке новых прокладок выпускного коллектора не рекомендуют использовать герметики. Они могут быть разного качества, могут образовывать при обжиме частички, попадающие в картер, что крайне нежелательно.

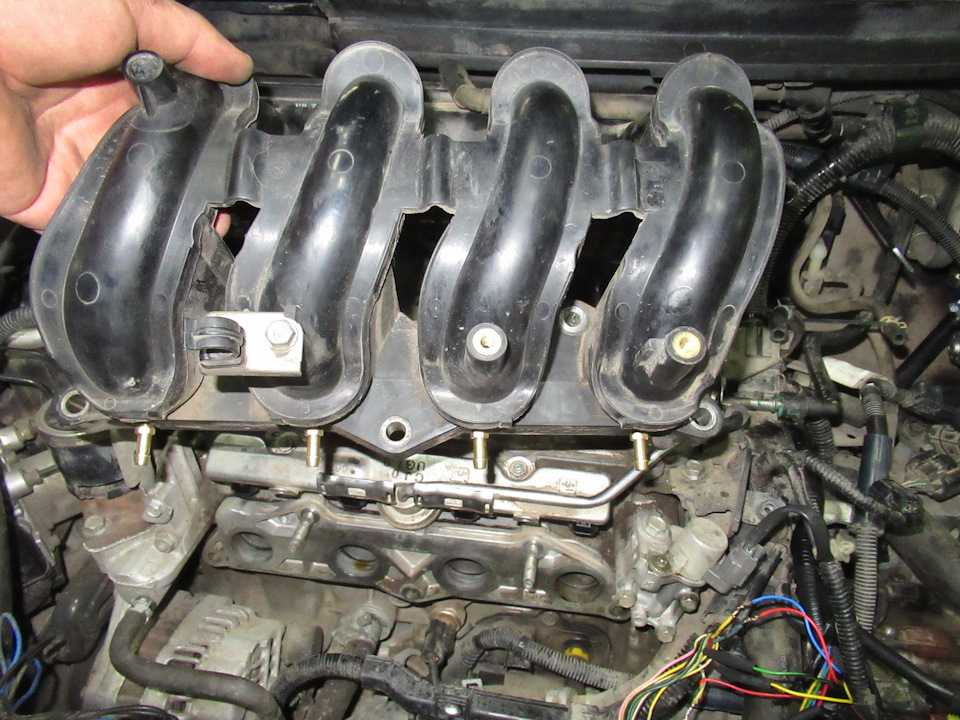

Снятие впускного трубопровода

Какой ресивер на Приору лучше

На этот вопрос нет однозначного ответа. Каждая ситуация индивидуальна. Однако можно провести некоторое сравнение между ресиверами, изготавливаемыми из пластика и алюминия.

Преимущества алюминиевых изделий:

• более высокая прочность и износостойкость;
• повышенная мощность работы двигателя за счет конструктивных особенностей, большего объема подаваемого воздуха;
• некоторые модели более просты в установке и соответственно в снятии.

Кроме того, важную роль для обеспечения повышенной мощности играет и форма самого коллектора, которая не должна содержать резких углов и переходов. Самое главное различие между пластиком и металлом это прочность и долговечность последнего. Поэтому можно рекомендовать установку именно металлических разновидностей впускных коллекторов для автомобилей Лада Приора.

Замена впускного коллектора на приорe

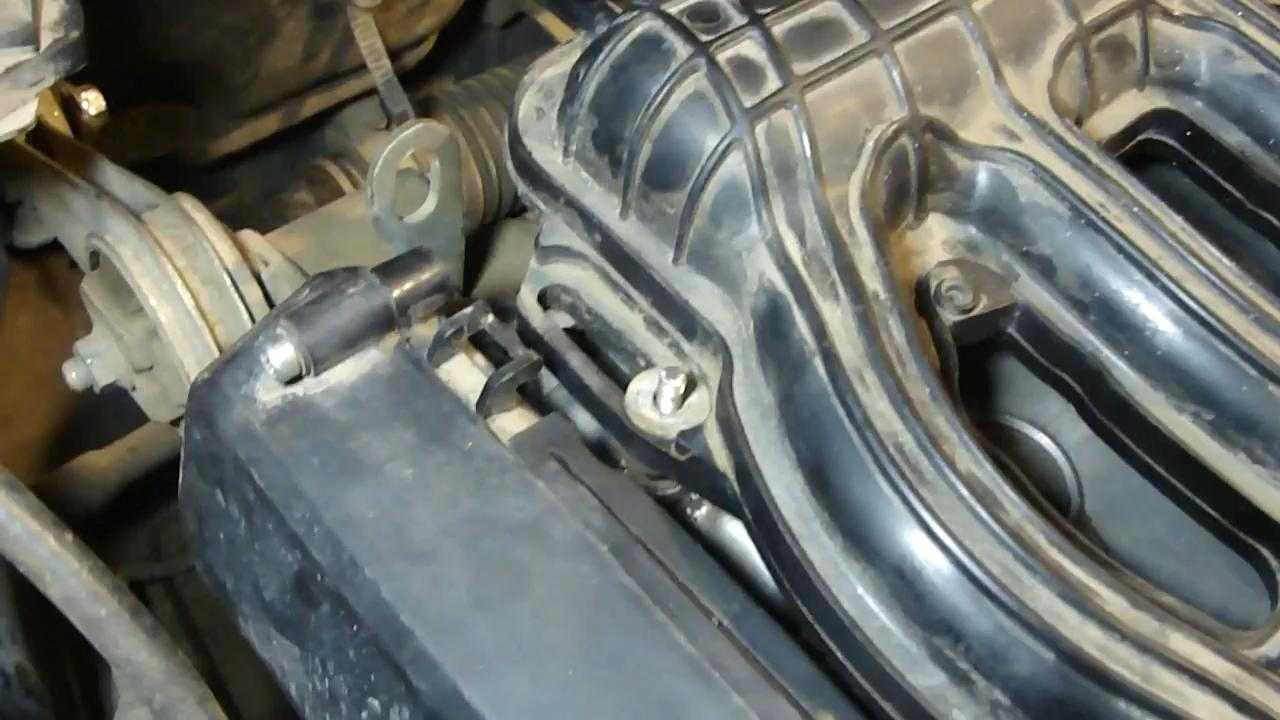

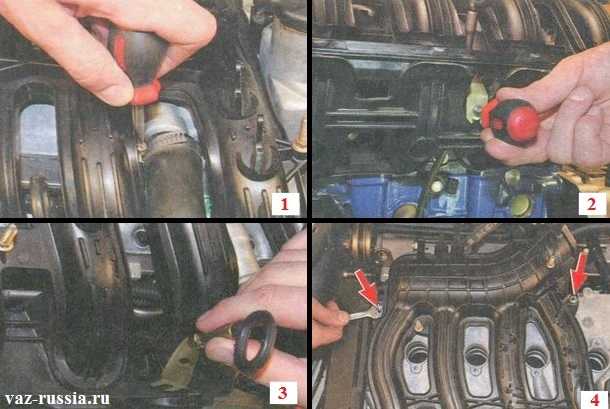

Добро пожаловать! Впускной коллектор — кто то называет эту деталь впускной коллектор а кто то ресивер, но если прочитать терминологию двух этих слов то это абсолютно разные вещи, вот к примеру ресивер нужен только лишь для того чтобы сглаживать пульсации воздуха который идёт в цилиндры двигателя автомобиля, а вот коллектор уже нужен для того чтобы разослать этот воздух по нужным цилиндрам и смешивается топливно воздушная смесь ещё в добавок в нём, поэтому это две разные вещи но так как люди их называют одними и теми же словами, можете считать что это одна и та же вещь да и кроме того сама банка у впускного коллектора по сути может называться ресивером, так как в ней находиться один только воздух и она имеет достаточно большой объём, а если вспомнить терминологию то там говориться, ресивер эта та вещь в которой сглаживание пульсации воздуха происходит (Машина едет в этом случае более плавно) и он имеет размер на 50-70 % больше цилиндров автомобиля, поэтому ресивер и впускной коллектор можно считать единым целым но только к карбюраторным автомобилям это уже не относиться.

Примечание! Чтобы произвести замену впускного коллектора на автомобиле, запастись понадобиться вам: Набором гаечных ключей и ко всему этому торцевой ключ ещё пригодиться размерами «на 8», кроме этого ключа так же понадобятся различного рода отвёртки, кусачки или вместо них ножом тоже можно будет запастись (Ножом кстати даже поудобней будет)!

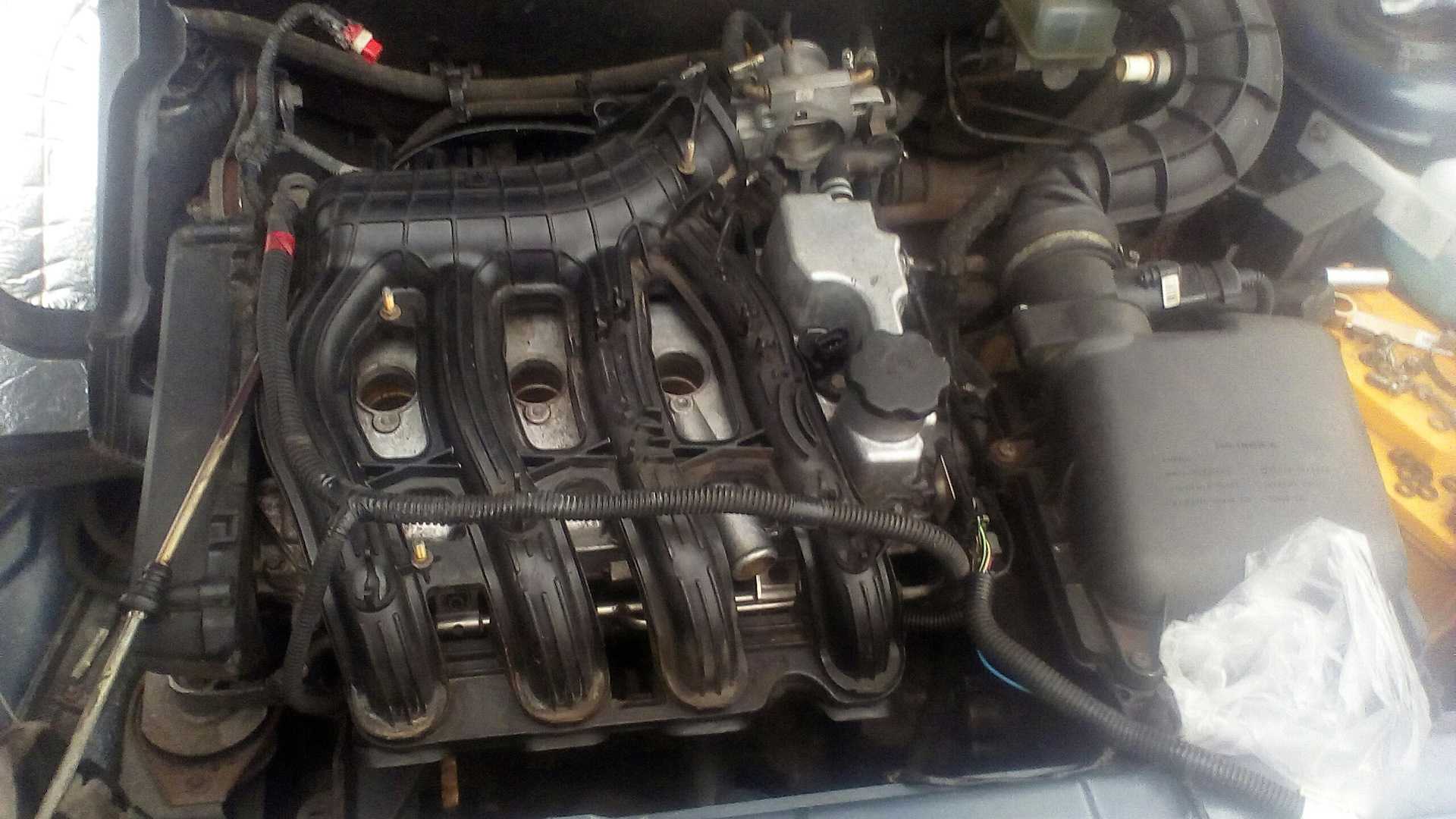

Где находится впускной коллектор? Во всех шестнадцати клапанных двигателях хоть это даже шестнадцати клапанный двигатель который ставился на автомобили десятого семейства (Просто между собой 16 клапанный двигатель автомобиля ВАЗ 2110 от приоровского немножко отличается), впускной коллектор находиться в одном и том же месте и имеют они абсолютно идентичную форму и выполнены из пластмассы, поэтому для наглядности коллектор на фото указан стрелкой но автомобиль как вы видите ВАЗ 2110, но и на приорах визуально будет всё так же.

Примечание! Чтобы полноценно увидеть коллектор вам ещё экран двигателя придётся снять, экран это такая вещь которая снижает шум от двигателя немножко и закрывает его от попадания на него грязи, при проведении очень множества работ данный экран вам придётся снимать потому что он закрывает практически всю часть двигателя и сам коллектор к тому же вы не увидите не сняв экран с автомобиля, более подробно о том как снять этот экран читайте в статье: «Замена экрана двигателя на автомобилях»!

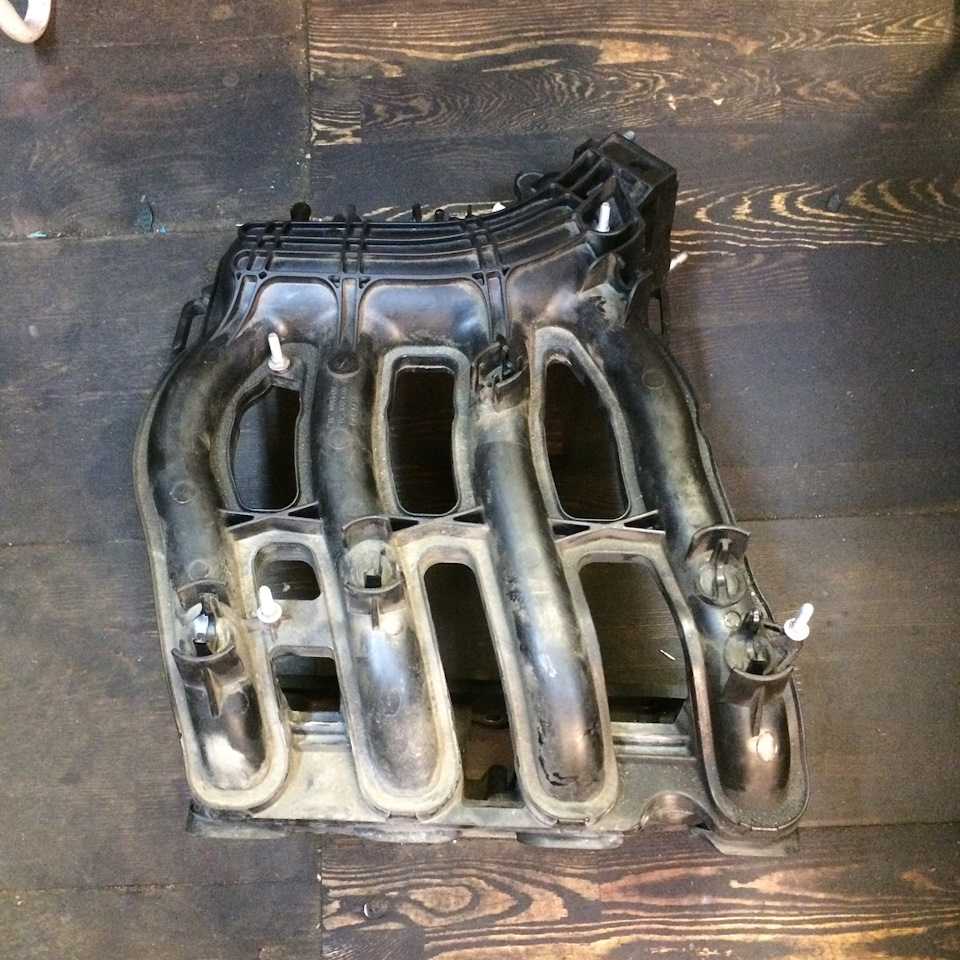

Когда нужно менять впускной коллектор? Так как коллектор на приорах выполнен из пластмассы то и погнуть его не так то сложно или проткнуть чем ни будь, уроня к примеру на острый камень с высоты, кроме этого коллектор заменять больше ни в каких случаях и не нужно (За исключением замены его на какой ни будь спортивный), но коллектор так же нужно снимать в следующих случаях, во-первых при проведение каких либо работ из-за которых коллектор мешает и во-вторых у коллектора есть свои прокладки (У впускного их всего пять, одна из них располагается между дроссельной заслонкой и коллектором, а остальные четыре на конце патрубок установлены как их заменить по ходу прочтения статьи узнаете) при износе которых воздух начинает выходить наружу, а если воздух попросту стравливается (То есть выходит наружу) то автомобиль будет ехать хуже и расход у него увеличиться, так как сильнее придётся жать ногой на педаль газа.

Что такое «паук» для Приоры и для чего он нужен

Тюнинг системы выпуска отработанных газов у Лада Приора включает в себя замену выпускного коллектора на подобный спортивный вариант, который называют «паук». Основное отличие родного коллектора от паука состоит в том, что последний имеет больший диаметр и одинаковую длину отводных труб, что способствует быстрому отходу выхлопных газов из цилиндров к выхлопной трубе.

Такая конструкция паука предотвращает попадание отработанных газов назад в камеру сгорания, что повышает мощность и производительность двигателя. Кроме того, коллектор выполняет функцию продува камеры сгорания и ее наполнения горючей смесью благодаря давлению, которое создается при выпуске отработанных газов.

Для тюнинга выхлопной системы Приоры часто используется готовый набор для установки прямоточного выхлопа Стингер с дополнительными составляющими комплектации, которые отлично крепятся друг к другу. Как правило, в тюнинг-комплект входят следующие детали:

• новый глушитель с насадкой;
• паук;
• резонатор Стингер Спорт с диаметром трубы 51мм.

Необходимость устанавливать «паук» на Приору возникает при:

• длительном времени разгона автомобиля;
• низких показателях мощности двигателя;
• выходе из строя старой выхлопной системы, где установка паука на Приору рассматривается как альтернатива старой.

На рынке деталей тюнинга существует много модификаций «пауков», изготовленных разными производителями. Некоторые модели выпускаются без датчиков кислорода, что требует перепрошивки электронного блока управления двигателем.

Различают паук с длинными и короткими трубами, что обозначается соответствующими цифрами 4-2-1 и 4-1. Эти обозначения отображают форму труб паука, то есть 4 трубы сливаются в 2, а затем в 1, во втором варианте, соответственно 4 трубы сразу объединяются в одну, что значительно сокращает длину.

Наиболее популярной среди автолюбителей стал длинный паук 4-2-1, который в отличии от короткого показывает хороший результат в широком диапазоне оборотов. Короткий паук 4-1 лучше подойдет для форсированных моторов работающих в режиме 6-10 тыс.об./мин.

Ремонт Priora 89

Снятие распределительных валов и замена гидротолкателей клапанов

Работу проводим для замены распределительных валов и гидротолкателей клапанов. Снимаем пластмассовую крышку двигателя. Крестообразной отверткой ослабляем затяжку хомута крепления шланга основного контура вентиляции картера…

…и снимаем шланг со штуцера крышки головки блока цилиндров. Снимаем впускной трубопровод (см. «Снятие впускного трубопровода») и закрываем каналы в головке блока цилиндров ветошью, чтобы исключить возможность попадания в двигатель предметов. Снимаем катушки зажигания (см. «Проверка состояния и замена свечей зажигания»). Крестообразной отверткой ослабляем хомут крепления шланга контура холостого хода вентиляции картера…

…и снимаем шланг со штуцера крышки головки блока цилиндров.

Головкой «на 10» отворачиваем болт крепления кронштейна колодок жгута проводов системы управления двигателем… …и отводим кронштейн с колодками от крышки головки блока цилиндров. Сжав пассатижами лепестки пластмассового держателя жгута проводов системы управления двигателем…

…вынимаем держатель жгута проводов из кронштейна, закрепленного на крышке головки блока цилиндров. Головкой «на 8» отворачиваем 15 болтов крепления крышки головки блока цилиндров.

Расположение болтов крепления крышки головки блока цилиндров Крышка установлена на герметике, поэтому…

…отверткой поддеваем крышку за прилив…

…и снимаем ее. Для проверки исправности гидротолкателя…

…отверткой нажимаем на гидротолкатель (при проверке соответствующий гидротолкателю кулачок распределительного вала должен быть обращен к толкателю «затылком», то есть не давить на толкатель). В нормальном состоянии гидротолкатель должен перемещаться в гнезде головки блока цилиндров со значительным усилием, сжимая пружину клапана. Если же прожимается сам гидротолкатель при небольшом усилии, то его необходимо заменить. Аналогично проверяем другие гидротолкатели. Снимаем зубчатые шкивы распределительных валов (см. «Замена сальников распределительных валов»). Отсоединяем колодку провода от датчика сигнализатора недостаточного (аварийного) давления масла в двигателе (см. «Снятие датчика сигнализатора недостаточного давления масла»). Головкой «на 8» отворачиваем 20 болтов крепления корпуса подшипников распределительных валов.

Расположение болтов крепления корпуса подшипников распределительных валов

Снимаем корпус подшипников распределительных валов (А — центрирующие штифты корпуса). Для того чтобы вынуть распределительные валы из опор в головке блока цилиндров, можно не снимать заднюю крышку ремня привода ГРМ, а только отвернуть три верхних болта крепления крышки (см. «Снятие насоса охлаждающей жидкости»). Отжав заднюю крышку ремня привода ГРМ…

…вынимаем распределительные валы с сальниками.

Для отличия валов на распределительном валу впускных клапанов около его первой шейки выполнен поясок.

Снимаем две заглушки головки блока цилиндров и корпуса подшипников распределительных валов. Чтобы вынуть гидротолкатель из гнезда головки блока цилиндров, ветошью протираем торец толкателя…

…и с помощью присоски (можно использовать присоску для крепления автоаксессуаров к ветровому стеклу)…

…вынимаем гидротолкатель. При извлечении гидротолкателя магнит лучше не использовать во избежание намагничивания деталей толкателя и «прилипания» к ним железосодержащих продуктов износа. Перед сборкой очищаем привалочные поверхности головки блока цилиндров, корпуса подшипников и крышки головки блока цилиндров от остатков старого герметика и масла. Смазываем моторным маслом опорные шейки и кулачки распределительных валов и укладываем валы в опоры головки блока цилиндров. На привалочную поверхность корпуса подшипников валов, сопрягающуюся с головкой блока цилиндров, наносим фланцевый герметик типа Локтайт № 574 жгутиком толщиной около 2 мм.

Места нанесения герметика на корпус подшипников

Устанавливаем корпус подшипников по центрирующим штифтам и равномерно затягиваем болты крепления крестнакрест, начиная от средних опор. Запрессовываем новые сальники распределительных валов (см. «Замена сальников распределительных валов»). С другой стороны головки блока цилиндров оправкой запрессовываем заглушки. Дальнейшую сборку проводим в обратной последовательности. Перед установкой крышки головки блока цилиндров наносим на ее поверхность, сопряженную с корпусом подшипников, фланцевый герметик типа Локтайт № 574.

Места нанесения герметика на крышку головки блока цилиндров

Почему необходимо менять клапаны и как определяется их неисправность

Самыми частыми поводами для замены являются:

• загиб штоков при обрыве ремня ГРМ (встречается на двигателях с объемом 1,5 литра и 16 клапанами, так как в них не были предусмотрены специальные выемки на поршнях);
• износ или деформация рабочей поверхности (прогорание) – происходит из-за бедной смеси, перегрева двигателя или использования некачественных комплектующих;
• загиб поверхности, возникающий на фоне износа возвратной пружины – в этом случае ремонт будет более трудоемким и дорогостоящим.

Важно уметь диагностировать проблемы с клапанной системой до того, как ваша Приора остановится с заклинившим мотором. Первыми признаками ее износа являются:

• падение мощности двигателя;
• стук во время его работы;
• увеличение расхода масла и появление черного дыма из выхлопной трубы;
• нестабильная работа силового агрегата на холостом ходу.

Проблема в том, что эти признаки не являются явными. Они появляются при разных проблемах с двигателем Приоры. Установить, что пришли в негодность именно клапаны можно после разборки и диагностики мотора. Для проведения дефектовки обязательно снятие головки блока, только после этого вы сможете определить, потребуется замена элементов или нет.

Замена впускного коллектора на приорe

Добро пожаловать! Впускной коллектор – кто то называет эту деталь впускной коллектор а кто то ресивер, но если прочитать терминологию двух этих слов то это абсолютно разные вещи, вот к примеру ресивер нужен только лишь для того чтобы сглаживать пульсации воздуха который идёт в цилиндры двигателя автомобиля, а вот коллектор уже нужен для того чтобы разослать этот воздух по нужным цилиндрам и смешивается топливно воздушная смесь ещё в добавок в нём, поэтому это две разные вещи но так как люди их называют одними и теми же словами, можете считать что это одна и та же вещь да и кроме того сама банка у впускного коллектора по сути может называться ресивером, так как в ней находиться один только воздух и она имеет достаточно большой объём, а если вспомнить терминологию то там говориться, ресивер эта та вещь в которой сглаживание пульсации воздуха происходит (Машина едет в этом случае более плавно) и он имеет размер на 50-70 % больше цилиндров автомобиля, поэтому ресивер и впускной коллектор можно считать единым целым но только к карбюраторным автомобилям это уже не относиться.Примечание! Чтобы произвести замену впускного коллектора на автомобиле, запастись понадобиться вам: Набором гаечных ключей и ко всему этому торцевой ключ ещё пригодиться размерами «на 8», кроме этого ключа так же понадобятся различного рода отвёртки, кусачки или вместо них ножом тоже можно будет запастись (Ножом кстати даже поудобней будет)!

Где находится впускной коллектор? Во всех шестнадцати клапанных двигателях хоть это даже шестнадцати клапанный двигатель который ставился на автомобили десятого семейства (Просто между собой 16 клапанный двигатель автомобиля ВАЗ 2110 от приоровского немножко отличается), впускной коллектор находиться в одном и том же месте и имеют они абсолютно идентичную форму и выполнены из пластмассы, поэтому для наглядности коллектор на фото указан стрелкой но автомобиль как вы видите ВАЗ 2110, но и на приорах визуально будет всё так же.

Примечание! Чтобы полноценно увидеть коллектор вам ещё экран двигателя придётся снять, экран это такая вещь которая снижает шум от двигателя немножко и закрывает его от попадания на него грязи, при проведении очень множества работ данный экран вам придётся снимать потому что он закрывает практически всю часть двигателя и сам коллектор к тому же вы не увидите не сняв экран с автомобиля, более подробно о том как снять этот экран читайте в статье: «Замена экрана двигателя на автомобилях»!

Когда нужно менять впускной коллектор? Так как коллектор на приорах выполнен из пластмассы то и погнуть его не так то сложно или проткнуть чем ни будь, уроня к примеру на острый камень с высоты, кроме этого коллектор заменять больше ни в каких случаях и не нужно (За исключением замены его на какой ни будь спортивный), но коллектор так же нужно снимать в следующих случаях, во-первых при проведение каких либо работ из-за которых коллектор мешает и во-вторых у коллектора есть свои прокладки (У впускного их всего пять, одна из них располагается между дроссельной заслонкой и коллектором, а остальные четыре на конце патрубок установлены как их заменить по ходу прочтения статьи узнаете) при износе которых воздух начинает выходить наружу, а если воздух попросту стравливается (То есть выходит наружу) то автомобиль будет ехать хуже и расход у него увеличиться, так как сильнее придётся жать ногой на педаль газа.

Сравнительные характеристики

Чтобы вы могли понять, какая группа поршней лучше, рассмотрим сравнительные характеристики всех трех производителей с фото:

1. Начнем с продукции СТИ. Кованные поршни СТИ производятся в Тольятти и изготовлены они способом горячего прессования. Как показывают отзывы потребителей, которые уже установили СТИ, эти кованные поршни во многом снижают коэффициент полезного действия мотора. Это обусловлено тем, что детали СТИ обладают пониженной степенью сжатия и большим размером камеры сгорания. Также следует отметить, что в сплаве поршней СТИ содержится меньше кремния, в результате чего прочность компонентов при высоких температурах будет ниже.

Кроме того, в результате пониженного содержания никеля в сплаве ресурс работы элемента может быть значительно снижен. При всем этом безвтыковые поршни СТИ стоят дороже СТК и Автрамата.

Литые поршни Автрамат производятся в Харькове, Украина. При производстве поршней используется сплав, идентичный оригинальным деталям на Приоре. Однако, в отличие от последних, продукция украинского производства может иметь глубокие циковки, а это является несомненным преимуществом Автрамата по сравнению со стандартными поршнями. В данном случае речь идет о безопасности в случае обрыва ремешка ГРМ. Что касается степени сжатия, то в случае с Автраматом она не поменялась.

Предварительные работы

Замена прокладки впускного коллектора ВАЗ 2109 своими руками не представляет большой сложности и не требует специфических знаний или дорогостоящего инструмента — требуемый набор ключей обычно присутствует в багажнике каждого автолюбителя.

Но перед заменой стоит попробовать подтянуть крепление впускного агрегата — если прокладка не прогорела, именно ослабевшее крепление может быть причиной попадания под капот отработанных газов. Если подтяжка крепления не помогла, значит, прокладка полностью прогорела и ее требуется заменить. Замена прокладки коллекторов ВАЗ 2109 потребует проведения предварительных работ по демонтажу воздушного фильтра, снятию карбюратора и самого коллектора. Все вышеперечисленные работы проводятся исключительно на холодном двигателе.

Снятие воздушного фильтра с корпусом

На инжекторном двигателе автомобиля ВАЗ 2109 для снятия воздушного фильтра достаточно выкрутить четыре самореза крепления крышки корпуса фильтрующего элемента — для этого используется ключ на 10 или трещотка. Под крышкой будет находиться фильтрующий элемент. Если крышка поднимается с трудом, то от штекера можно отсоединить датчик массового расхода воздуха.

На карбюраторном двигателе под капотом находятся три защелки, которые легко откидываются. Посередине металлической крышки находится винтик, который тоже можно открутить руками, после чего крышка снимается. Под крышкой находится фильтрующий элемент, который нужно аккуратно вынуть. Впоследствии при обратной сборке, фильтрующий элемент можно заменить — если подошло время или если фильтрующий элемент сильно загрязнен.

Демонтаж карбюратора

После того как был демонтирован фильтр воздушный, можно приступать к снятию карбюратора. Для снятия карбюратора на автомобиле ВАЗ 2109 потребуются следующие инструменты:

• две отвертки — плоская и крестовая;
• ключ на 13 рожковый;
• головка на 8;
• трещотка.

Инструкция по демонтажу карбюратора будет следующей:

1. Шланг подвода охлаждающей жидкости к пусковому устройству карбюратора отсоединяется от штуцера — путем откручивания хомутов крепления. Сама охлаждающая жидкость сливается в заранее подготовленную емкость.
2. Разъединяется приемная труба, идущая от выпускного коллектора и от кронштейна блока цилиндров.
3. Затем отсоединяется кронштейн тросика привода дроссельной заслонки. Для этого снимается сначала один конец пружинки с тяги управления дроссельной заслонки, а затем снимается вся пружинка, далее ослабевается гайка на кронштейне и трос вынимается из зацепления.
4. Разъединяется датчик винта ЭПХХ от штекера питания.
5. От блока подогрева карбюратора отсоединяются два шланга и вакуумная трубка.
6. Снимается шланг вентиляции картера.
7. Откручиваются 4 гайки крепления карбюратора к впускному коллектору.
8. Карбюратор снимается аккуратно и без рывков — путем поднятия со шпилек.

Работа по снятию карбюратора завершена. Представленные фото и видео помогут наглядно проследить за процессом снятия карбюратора.

Снятие впускного коллектора

После того как работы по снятию воздушного фильтра и демонтажу карбюратора завершены, можно приступить к снятию впускного агрегата. Для этого понадобится следующий набор инструментов:

• рожковый ключ на 13;
• головка на 13 — обычная и глубокая;
• трещотка и вороток;
• трещотка с головкой на 10.

Порядок работ будет следующим:

1. Отгибается назад находящаяся под карбюратором площадка — для этого откручиваются две гайки крепления.
2. Отсоединяются все шланги, подходящие к коллектору.
3. Шесть гаек крепления откручиваются от впускного коллектора.
4. Коллектор впускной снимается со шпилек — для этого его следует слегка покачивать из стороны в сторону, так как он может пригореть к прокладке.

Снятие выпускного коллектора

Снятие выпускного коллектора ВАЗ 2109 потребует наличие следующих инструментов:

• ключи на 13 — рожковый и накидной;
• глубокая головка на 13;
• трещотка.

Порядок работ:

1. От коллектора откручиваются четыре гайки крепления приемной трубы.
2. Со шпилек сдергиваются «штаны» и отводятся в сторону, затем откручиваются оставшиеся три гайки крепления коллектора.
3. Выпускной коллектор аккуратно и без рывков снимается со шпилек.

При снятии коллекторов может возникнуть такая проблема, как прикипание шпилек и гаек — так как металл постоянно греется и остывает, возникает процесс закисания.

Для облегчения работы шпильки крепления можно залить жидкостью WD 40 заранее, примерно за сутки до начала работ. Это значительно облегчит снятие коллектора для последующей замены прокладки.
\

Если при откручивании шпилька обламывается, ее придется просто высверлить, а потом нарезать новую резьбу и прикрутить новую шпильку.

Как проводится замена катализатора на Приоре на пламегаситель?

Проводить процедуру следует аккуратно, чтобы не повредить примыкающие к катализатору элементы выхлопной системы. Выполнять работу нужно в хорошо оборудованной яме гаража или с применением подъемника.

Многие автомобилисты интересуются, как убрать катализатор на Приоре и провести его замену. Процесс заключается в вырезании элемента или его аккуратном выбивании.

Правильная вставка вместо катализатора Приора пламегасителя также выполняется довольно просто. Необходимо на место изъятого элемента приварить новый. Отсутствие качественной сварки приводит к необходимости обращения в специализированную мастерскую.

Обычно работа по замене занимает минимум времени и требует незначительных вложений. Но владелец будет уверен в качестве профессиональной работы.

Установка пламегасителя оптимальный вариант для экономии. Не рекомендуется приваривать простой кусок трубы, который предлагают многие мастера. Такое решение может привести к серьезному перегреву остальных элементов выхлопной системы и последующему нарушению их состояния. И в результате потребуется дорогостоящий ремонт многих деталей.
