Недостатки переднего привода

Если бы переднеприводная конструкция имела бы только плюсы, заднеприводные модели уже давно заняли своё место в музеях и на страницах истории автомобилестроения. В реальности же на автомобильном рынке присутствуют автомобили обоих типов.

Следовательно, нужно упомянуть и о недостатках переднеприводной трансмиссии:

1. Передний привод делает автомобиль недостаточно поворачиваемым. Чем длиннее база модели, тем сложнее «вписать» её в малый радиус поворота.

Задние колёса переднеприводного автомобиля выполняют минимальную роль в управлении, по сути работая прицепом-тележкой: на долю передних колёс приходится и движение автомобиля (получение крутящего момента от мотора), и управление посредством руля. Именно получаемый передними колёсами крутящий момент препятствует хорошему «чувству руля», на что жалуются многие автолюбители, которым перед управлением переднеприводным авто довелось поездить на машине заднеприводного типа.

Возможно, это прозвучит парадоксально, но автомобили с передним приводом интуитивно более сложны в управлении по сравнению с заднеприводными конструкциями.

Частый спутник переднеприводных машин – стартовая пробуксовка. Это происходит потому, что, трогаясь с места, машина «присаживается» на заднюю часть, чем вызывает дефицит сцепления.

Из предыдущего пункта вполне логично следует, что на старте переднеприводная модель автомобиля всегда проиграет заднеприводной.
Процесс торможения на переднеприводном авто более быстрый, но именно по этой причине он и более жёсткий, сопровождается рывками, которые в других конструкциях смягчены.

Как известно, оптимальной развесовкой автомобиля по осям является соотношение 50 на 50: в этом случае обеспечивается равномерное стирание шин, следовательно, на протяжении всей эксплуатации безопасность и равномерность движения не страдают.

К сожалению, в случае переднеприводной модели об этом идеале приходится забыть: здесь потребуется дать большую нагрузку на передние колёса, чтобы увеличить их сцепление с дорожным покрытием. Кстати говоря, именно эта особенность стала причиной того, что грузовые модели с переднеприводным типом трансмиссии не получили широкого распространения: никакая дешевизна производства не смогла оправдать малой грузоподъёмности и плохой управляемости переднеприводных грузовиков.

Современные конструкции не позволяют реализовать более 250 лошадиных сил через передний привод (речь идёт о средних показателях, а не только о прямолинейной езде).

Наконец, немалую опасность при движении в зимних условиях представляет практически неконтролируемый снос передних колёс в процессе заноса автомобиля. Снос, в отличие от заноса, отличается тем, что даже опытный автомобилист может не сразу распознать его начало, а когда процесс уже развернулся в полную силу, его не остановить.

С такой проблемой может не справиться даже опытный водитель, поэтому высокие скорости и прочие лихачества на переднеприводном автомобиле в условиях скользкой дороги чреваты очень плохими последствиями.

Продолжая говорить о заносах и сносах, следует также упомянуть о том, что контролируемый занос, который может быть выполнен на автомобилях с задним приводом, на переднеприводных конструкциях невозможен. То есть, знаменитый «полицейский разворот» на ограниченном пространстве, в котором как раз применяется контролируемый занос задней оси автомобиля, в случае конструкции с переднеприводной трансмиссией невозможен.

В случае движения в гору, если автомобиль забуксовал передними колёсами, он становится беспомощен, в отличие от заднеприводного автомобиля, который в состоянии сдать назад и возобновить движение, в то время как его переднеприводного «собрата» придётся выталкивать и вытаскивать из положения, в котором он оказался.

Влияние неправильного балансировки карданного вала на работу автомобиля

Неправильная балансировка карданного вала может оказывать значительное влияние на работу автомобиля. Вот некоторые последствия неправильной балансировки карданного вала:

1. Вибрации: Неправильно сбалансированный карданный вал может вызывать вибрации в автомобиле. Эти вибрации могут быть заметны в рулевом колесе, педалях газа и тормоза, а также в салоне автомобиля. Вибрации могут быть неприятными для водителя и пассажиров, а также могут привести к дополнительному износу других компонентов автомобиля.
2. Повышенный износ компонентов: Неправильная балансировка карданного вала может создавать дополнительные нагрузки на другие компоненты автомобиля, такие как подвески, опоры, шарниры и крестовины. Это может привести к их преждевременному износу и повышенным затратам на ремонт и замену.
3. Повреждение подвесок и опор: Вибрации, вызванные неправильной балансировкой карданного вала, могут негативно сказываться на подвесках и опорах. Это может привести к их повреждению и потребности в ремонте или замене.
4. Ухудшение управляемости: Вибрации и неравномерность работы карданного вала могут сказаться на управляемости автомобиля. Непредсказуемое поведение рулевой системы и неустойчивость могут повлиять на уверенность водителя на дороге.
5. Потеря эффективности: Неправильная балансировка карданного вала может привести к потере эффективности передачи мощности от двигателя к колесам. Часть мощности может быть потеряна из-за неправильной работы карданного вала, что может сказаться на общей производительности автомобиля.

В целях безопасности и эффективности работы автомобиля рекомендуется регулярно проверять и поддерживать правильную балансировку карданного вала. При обнаружении проблем рекомендуется обратиться к квалифицированному механику для диагностики и проведения необходимых ремонтных работ.

is905 › Блог › Трансмиссия

Трансмиссия

служит для передачи крутящего момента от коленчатого вала двигателя на ведущие колеса, а также для изменения величины крутящего момента и его направления. При движении автомобиля коленчатый вал двигателя развивает до5000-6000 об/мин , а ведущие колеса при этом вращаются со скоростью не более1300 об/мин . Следовательно, даже при благоприятных дорожных условиях колеса автомобиля вращаются в четыре с лишним раза медленнее коленчатого вала. А при неблагоприятных дорожных условиях, когда возрастает сопротивление движению машины и приходится двигаться с невысокой скоростью, это отношение возрастает. При эксплуатации автомобиля возникает необходимость изменять не только скорость движения и величину подводимого к колесам момента, но также маневрировать, останавливаться, двигаться задним ходом. Выполнение всех этих действий становится возможным благодаря тому, что развиваемый двигателем крутящий момент подводится к ведущим колесам через механизмы, составляющие трансмиссию автомобиля. Существуют три основные компоновки трансмиссии: заднеприводная (или классическая), переднеприводная и полноприводная.

Трансмиссия заднеприводного автомобиля включает в себя:

— сцепление, — коробку передач, — карданную передачу, — главную передачу, — дифференциал, — полуоси.

В автомобиле с приводом на передние колеса все агрегаты трансмиссии расположены под капотом машины и объединены в один большой узел агрегатов. Коробка передач содержит в себе еще и главную передачу с дифференциалом. Поэтому валы привода передних колес выходят непосредственно из картера коробки передач.

Трансмиссия переднеприводного автомобиля включает в себя:

— сцепление, — коробку передач, — главную передачу, — дифференциал, — валы привода передних колес.

Сцепление

позволяет на непродолжительное время отсоединить трансмиссию от двигателя и обеспечивает плавное включение трансмиссии при трогании автомобиля с места или при переключении передач.Коробка передач служит для получения различных тяговых усилий на ведущих колесах путем изменения крутящего момента, передаваемого от двигателя к карданному валу, а также для изменения направления вращения ведущих колес при движении задним ходом и для отключения трансмиссии от двигателя на длительное время.Карданная передача позволяет передавать крутящий момент от выходного вала коробки передач к заднему мосту при изменяющемся (при движении автомобиля) угле между осями вала коробки передач и ведущего вала главной передачи.Главная передача служит для того, чтобы передать крутящий момент под углом 90 градусов от карданного вала к полуосям, а также для уменьшения числа оборотов ведущих колес по отношению к числу оборотов карданного вала. Уменьшение частоты вращения механизмов трансмиссии после главной передачи приводит к увеличению крутящего момента и, соответственно, увеличивает силу тяги на колесах.Дифференциал обеспечивает возможность вращения правого и левого ведущих колес с разными скоростями на поворотах и неровной дороге. Две полуоси, связанные с дифференциалом через полуосевые шестерни, передают крутящий момент от дифференциала к правому и левому ведущим колесам. Дифференциалы, устанавливаемые между приводами колес ведущей оси, называют межколесными, между разными осями — межосевыми (в полноприводных трансмиссиях).

Полноприводные автомобили имеют большое разнообразие схем трансмиссий. Их можно условно разделить на три группы.

Полный привод, подключаемый автоматически. В большинстве таких трансмиссий постоянно ведущими являются передние колеса, а между осями вместо дифференциала установлена фрикционная муфта с электронным управлением или вискомуфта. Вискомуфта (вязкостная муфта) — передает крутящий момент при разных скоростях вращения частей ее корпуса за счет трения кремнийорганической жидкости между дисками. Вискомуфта может устанавливаться между осями или встраиваться в корпус дифференциала для его автоматической блокировки. Фрикционные муфты передают крутящий момент за счет трения при сжатии пакета дисков. Постоянный полный привод. Автомобили с такой трансмиссией обязательно имеют межосевой дифференциал. Передачу мощности к четырем колесам используют не только для повышения проходимости (у вседорожников), но и для лучшей реализации разгонных свойств автомобиля. Оба эффекта достигаются за счет перераспределения силы тяги — на каждом колесе она получается меньше, соответственно ниже вероятность их пробуксовки.

Переднеприводные автомобили – особенности поведения

К главным преимуществам таких машин можно отнести следующие факты:

• устройство переднеприводного автомобиля предполагает отсутствие карданного вала, что значительно увеличивает используемую площадь салона;
• себестоимость производства значительно ниже, чем в случае с классической компоновкой;
• небольшое количество узлов привода самым наилучшим образом сказывается на потерях энергии и его надежности;
• более эффективное торможение.

Но, несмотря на столь явные преимущества, стоит отметить и некоторые недостатки:

• прохождение поворотов на переднеприводном автомобиле может быть несколько затрудненно, так как углы поворотов колес ограничиваются шарнирами;
• резкий разгон может привести к пробуксовке колес, при этом тяга движка реализуется в значительно меньшей степени, чем у задне- и полноприводных авто;
• возможен занос задней оси переднеприводного автомобиля во время гололеда, а также при мокром дорожном покрытии, хотя выровнять ее все же легче, чем у заднеприводного;
• в некоторых условиях во время добавления газа на руль может передаваться реактивное усилие, конечно же, из рук он не вырвется, однако дергаться будет довольно сильно;
• малое сцепное усилие ведущих колес не самым лучшим образом влияет на проходимость, особенно на подъемах. В этом случае первыми застревают именно передние колеса, и тогда авто становится совершенно беспомощным. Владельцы же заднеприводных машин в этом случае всегда могут дать задний ход и исправить ситуацию.

Однако, несмотря на возможный занос переднеприводных автомобилей и остальные их недостатки, именно они являются наиболее востребованными и часто выпускаемыми моделями.

Источник Источник Источник Источник Источник Источник Источник Источник http://carnovato.ru/povorot-transmissija-differencial-peredneprivodnogo-avtomobilja/ Источник Источник Источник Источник Источник Источник Источник Источник http://carnovato.ru/povorot-transmissija-differencial-peredneprivodnogo-avtomobilja/

Пару слов о ремонте карданного механизма

Процедура ремонта карданного механизма состоит из следующих этапов:

Во-первых, определяем точную причину поломки путём детального осмотра узла в смотровой яме или на подъёмнике;
После этого, уже заведомо зная о том, что необходимо менять, требуется подготовить инструмент и детали для замены

Чаще всего проводятся такие процедуры как:
выправление элементов «кардана»;
замена износившихся деталей;
замена расходников.
В процессе подбора новых деталей важно учитывать общие размеры вашего механизма, особенно длину крутящих вилок, так как при работе валов она меняется больше всего. Узнать габариты можно по специальной технической литературе
Для примера, давайте обратим внимание на размеры «кардана» некоторых моделей УАЗ:

Подготовив нужный инструментарий, остаётся устранить поломку

К счастью многих автомобилистов, конструкция карданного вала довольно-таки примитивна, вследствие чего провести сборку-разборку данного механизма очень просто.

В целом, особых сложностей в понимании общей сущности карданных валов нет. Несмотря на простоту устройства и приемлемую надёжность, подобные механизмы имеют большие габариты и немалую массу, что и сказывается на их незначительном серийном использовании. В любом случае, «карданы» использовались ранее и используются до сих пор, поэтому знать об их устройстве и принципах работы будет не лишним каждому автомобилисту. Надеемся, представленный выше материал помог вам разобраться с этим. Удачи на дорогах и в обслуживании авто!

Демонтаж и установка карданного вала

Определить точное время, когда нужно менять кардан, могут только специалисты. Явные признаки неисправности – значительные механические повреждения, дефекты соединений, деформации. Для демонтажа кардана необходимо поставить машину на эстакаду или над смотровой ямой.

Порядок снятия кардана:

1. Открутить болты, соединяющие фланцы моста и кардана.
2. Вал опустится вниз. Нужно заранее подготовить для него опору.
3. Снять крепления резиновой муфты.
4. Выдвинуть кардан из КПП.
5. Демонтировать крепление подвесного подшипника.

После этого можно заняться ремонтом, обслуживанием кардана. Перед установкой нового необходимо проверить работоспособность всех компонентов. Монтаж выполняется в обратном порядке.

Важно своевременно проводить обслуживание и диагностику карданной передачи. Это поможет минимизировать появление поломок, неисправностей

Источник

Преимущества и недостатки

Несмотря на объективную необходимость использования карданной передачи в автомобиле, этот механизм обладает сильными и слабыми сторонами.

Начнём с положительных качеств. Их перечень достаточно обширный, потому стоит остановиться на самых основных.

• надёжность и долговечность. Во многом эти качества приобретены за счёт способности кардана выдерживать серьёзные нагрузки. Это преимущество особенно актуально для тяжеловесных машин, а также автомобилей, которые часто вынуждены ездить по неровным дорогам и пересечённой местности;
• ремонтопригодность. Важным достоинством КВ является тот факт, что в процессе ремонта можно менять отдельные компоненты. Нет необходимости осуществлять замену всего узла, что значительно снижает расходы на ремонт автотранспортного средства;
• лучшая чувствительность руля. Активно проявляется на заднеприводных автомобилях, где используется карданный вал. Привод практически никак не зависит от кардана, а потому передняя ось сосредоточена на управлении, а задняя на толкании автомобиля;
• хороший разгон. Узел позволяет загружать задние колёса, но одновременно с этим разгружать передние. Это способствует снижению вероятности такого явления как пробуксовка на машине;
• контроль заноса задней оси. Если возникает занос задней оси, справиться с ним удаётся намного проще за счёт применения карданной передачи;
• длительный срок службы. Элемент действительно надёжный, а его конструкция обеспечивает продолжительную эксплуатацию;
• возможность восстановления. Даже когда КВ сильно изнашивается или сталкивается с серьёзными поломками, его реально восстановить. Хотя в определённых случаях для этого требуется наличие специального оборудования.

Но и недостатки в карданных валах также присутствуют

И на них порой стоит обращать внимание

Если говорить о слабых сторонах КВ, то здесь стоит выделить такие моменты:

1. Главным недостатком считается тот факт, что валы вращаются не синхронно при увеличении угла между ними. Но в действительности такой минус не особо актуален для машин с задним и полным приводом. Недостаток проявляется в основном применительно к переднеприводным транспортным средствам. В связи с этим кардан обычно заменяют более сложным устройством с аналогичным назначением. Речь идёт о конструкции под названием ШРУС или же шарнире равных угловых скоростей.
2. Ещё одним минусом считается внушительный вес конструкции. Большая масса негативно влияет на динамику транспортного средства и способствует увеличению расхода топлива.
3. Чтобы установить в машине карданный вал, требуется предусмотреть наличие специального тоннеля. Это негативно отражается на комфорте в салоне транспортного средства, поскольку посередине машины проходит порой довольно внушительный бугорок.
4. Карданные валы способны создавать дополнительный шум и вибрацию.

Несмотря на имеющиеся недостатки, некоторые из них достаточно условные, и не могут считаться полноценными минусами карданного вала. Плюс производители активно работают над усовершенствованием конструкции, что позволяет избавляться от некоторых недочётов, а также исправлять ошибки предыдущих версий карданных передач.

Карданная передача – назначение, типы передач, устройство, работа

Карданная передача предназначена для передачи крутящего момента между валами, расположенными под углом друг к другу.

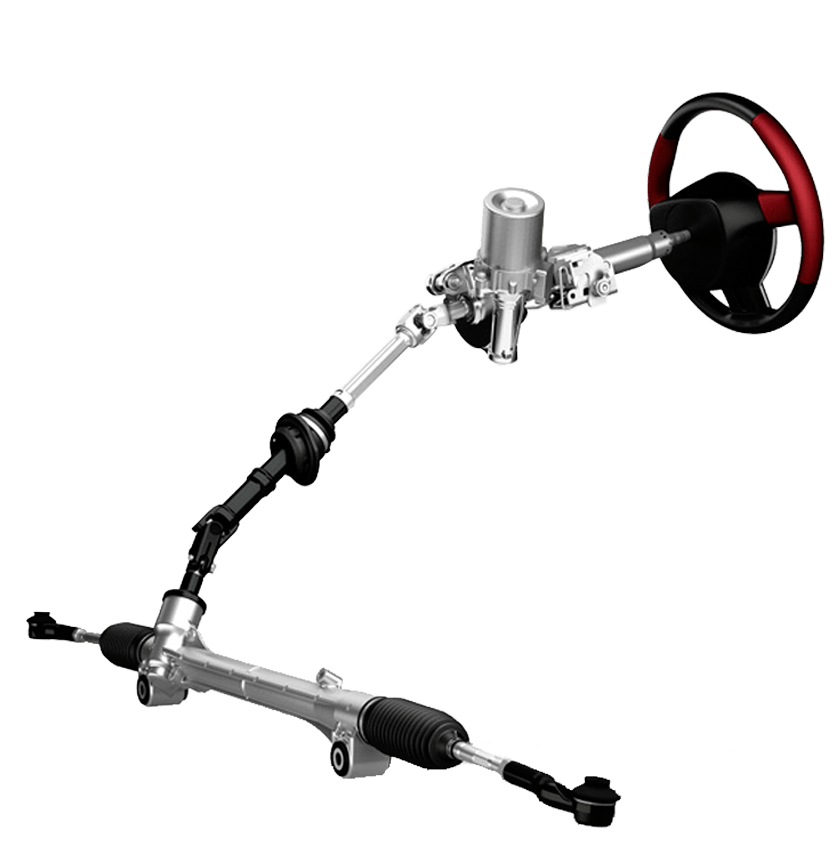

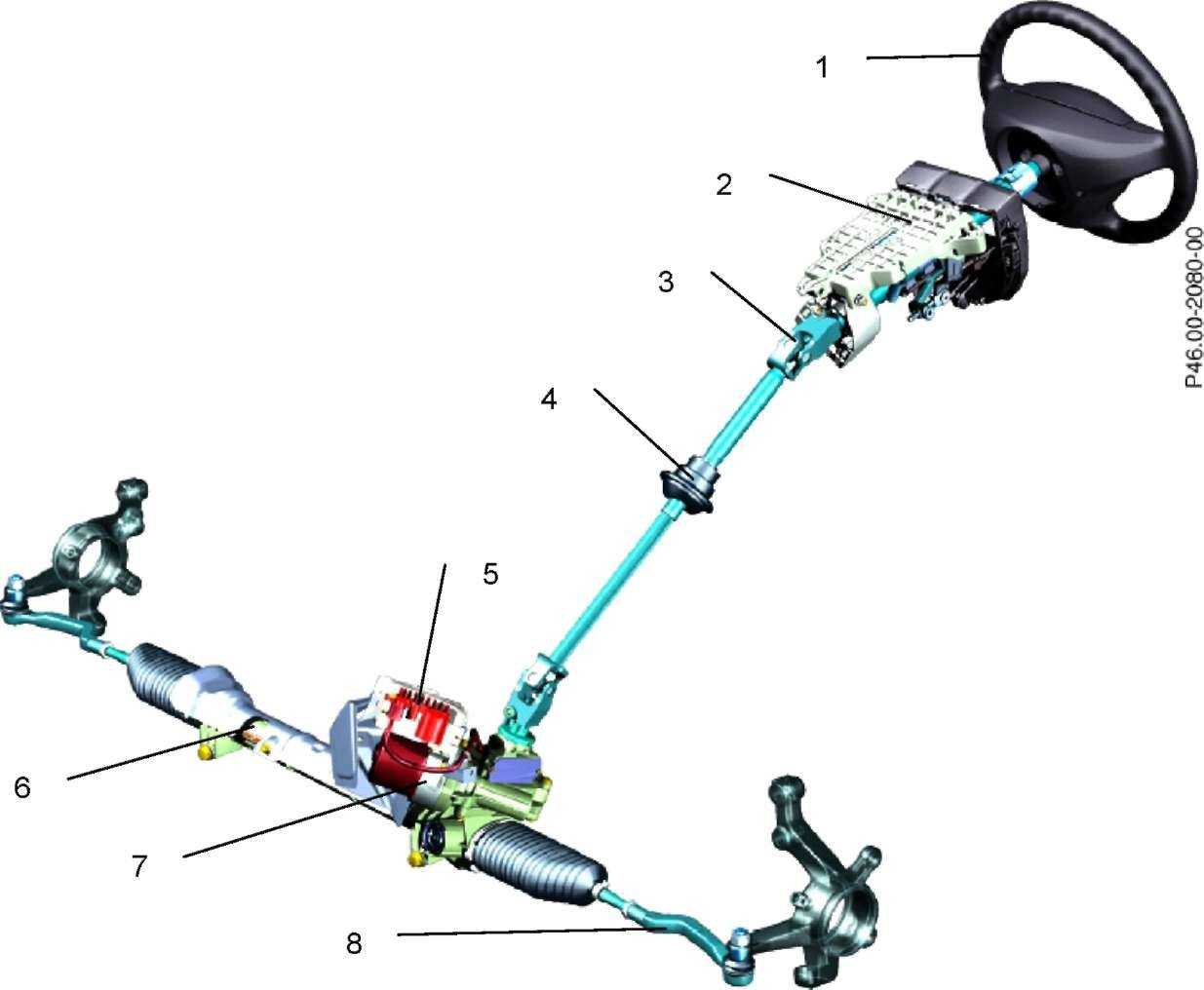

В автомобиле карданная передача применяется, как правило, в трансмиссии и рулевом управлении.

Посредством карданной передачи могут соединяться следующие элементы трансмиссии:

1. двигатель и коробка передач;
2. коробка передач и раздаточная коробка;
3. коробка передач и главная передача;
4. раздаточная коробка и главная передача;
5. дифференциал и ведущие колеса.

Основным элементом карданной передачи является карданный шарнир. В зависимости от конструкции шарнира различают следующие типы карданных передач: с шарниром неравных угловых скоростей, с шарниром равных угловых скоростей, с полукарданным упругим шарниром, с полукарданным жестким шарниром.

Карданная передача с полукарданным жестким шарниром на автомобилях не применяется, т.

Карданная передача с шарниром неравных угловых скоростей

Карданная передача с шарниром неравных угловых скоростей имеет устоявшееся название – карданная передача, обиходное название – кардан. Данный тип передачи применяется в основном на заднеприводных автомобилях и автомобилях с полным приводом.

Карданная передача включает шарниры неравных угловых скоростей, расположенные на карданных валах. При необходимости используется промежуточная опора. На концах карданной передачи установлены соединительные устройства.

Шарнир неравных угловых скоростей объединяет две вилки, расположенные под углом 90° друг к другу, крестовину и фиксирующие элементы. Крестовина вращается в игольчатых подшипниках, установленных в проушинах вилок. Подшипники необслуживаемые, пластичная смазка закладывается в них при сборке и в процессе эксплуатации не меняется.

Особенностью шарнира неравных угловых скоростей является неравномерная (циклическая) передача крутящего момента, т.

В карданной передаче в зависимости от расстояния, на которое передается крутящий момент, применяется один или два карданных вала. При двухвальной схеме первый вал носит название промежуточного, второй – заднего карданного вала. Место соединения валов фиксируется с помощью промежуточной опоры. Промежуточная опора крепится к кузову (раме) автомобиля.

Для компенсации, возникающих в результате работы, изменений длины карданной передачи в одном из валов выполняется шлицевое соединение.

Соединение карданной передачи с другими элементами трансмиссии производится с помощью соединительных элементов: фланцев, муфт и др.

Карданная передача с шарниром равных угловых скоростей

Карданная передача с шарниром равных угловых скоростей нашла широкое применение в переднеприводных автомобилях для соединения дифференциала и ступицы ведущего колеса.

Карданная передача данного типа включает два шарнира равных угловых скоростей, соединенных приводным валом. Ближайший к коробке передач (дифференциалу) шарнир носит название внутреннего, противоположный ему – внешний шарнир.

С целью снижения уровня шума карданная передача с шарниром равных угловых скоростей также применяется в трансмиссиях автомоблей с задним и полным приводом. В данном случае шарнир неравных угловых скоростей уступает более соершенной конструкции ШРУС.

Карданный шарнир равных угловых скоростей обеспечивает передачу крутящего момента от ведущего к ведомому валу с постоянной угловой скорость, независимо от угла наклона валов. Самым распространенным в конструкции трансмиссии переднеприводного автомобиля является шариковый шарнир равных угловых скоростей.

Шарнир равных угловых скоростей (сокращенное название – ШРУС, обиходное название – граната) представляет собой обойму, помещенную в корпус, между которыми движутся шарики.

Корпус имеет внутреннюю сферическую форму.

При изготовлении в шарнир равных угловых скоростей закладывается смазка, приготовленная на основе дисульфида молибдена.

Карданная передача с полукарданным упругим шарниром

Полукарданный упругий шарнир обеспечивает передачу крутящего момента между двумя валами, расположенными под небольшим углом, за счет деформации упругого звена.

Характерным примером данного типа шарнирного соединения является упругая муфта Гуибо (Guibo). Муфта представляет собой предварительно сжатый шестигранный упругий элемент, с двух сторон которого крепятся фланцы ведущего и ведомого валов.

Full-time 4WD: постоянный полный привод

В схеме full-time нет возможности отключить 4WD: ведущие колёса всегда связаны с двигателем, а для нормальной езды по асфальту между осями установлен третий — центральный — дифференциал. Такой тип привода называют «фултайм», постоянным полным. Им оснащены многие автомобили: Toyota Land Cruiser 80/100/200, Land Cruiser Prado; Volkswagen Touareg; Land Rover Discovery, Defender; и конечно, старушка Нива — с 1977 года! Список автомобилей с full-time 4WD очень велик и включает даже легковые автомобили и паркетники: Audi с классической трансмиссией Quattro, Toyota RAV4 первых двух поколений, Mark II и Crown в four-комплектациях; Suzuki Escudo/Grand Vitara 3 поколения, модели Subaru с трансмиссией VTD и другие. Правда, среди новых машин честный «фултайм» встречается всё реже.

Идеальна ли схема full-time? Разумеется, нет. Межосевой дифференциал классической конструкции («свободный» или «открытый») имеет существенный врождённый недостаток: он направляет тягу по пути наименьшего сопротивления. На практике это выглядит так: автомобиль с гордым шильдиком FULL-TIME 4WD попадает всего одним колесом в глубокий песок или грязь и не может тронуться — колесо в грязи беспомощно буксует, а все остальные стоят. 1WD! Всё потому, что дифференциалы (сперва межосевой, затем межколёсный) направляют крутящий момент на колесо, которое проще всего провернуть — то есть туда, где самое худшее сцепление с дорогой. Чтобы таких неловких ситуаций не возникало, требуется блокировка дифференциала — принудительное ограничение его стремления к свободному вращению.

Кнопка принудительной блокировки межосевого дифференциала

Способы блокировки центрального (межосевого) дифференциала у разных машин отличаются. У серьёзных внедорожников есть возможность принудительной 100-процентной жёсткой блокировки — в таком режиме полный привод фактически превращается в part-time, со всеми присущими этой схеме ограничениями (нельзя использовать на асфальте). У легковых машин и паркетников жёсткой блокировки обычно нет — вместо неё дифференциал автоматически блокируется вязкостной, гидро- или электромеханической муфтой. Такие решения не обеспечивают полной блокировки, поэтому даже старый «Равчик» на бездорожье неровня «Прадо», хотя формально у обоих честный «фултайм».

Кстати, распределение крутящего момента между передней и задней осями у full-time 4WD далеко не всегда 50/50. Для лучшей управляемости в современных машинах с постоянным полным приводом применяют самоблокирующиеся дифференциалы Torsen, которые могут смещать до 80% тяги на одну (обычно заднюю) ось, или добиваются того же эффекта с помощью электронной блокировки. Так автомобиль становится более предсказуемым в поворотах, ничуть не теряя в «честности» полного привода.

Плюсы и минусы part-time 4WD

Простота и надёжность.

Возможность отключать 4WD для экономии топлива.

Ограничения использования на твёрдых покрытиях.

Ухудшение управляемости в режиме 4WD.

Плюсы и минусы full-time 4WD

Простота и надёжность.

Возможность ездить на 4WD по любым покрытиям.

Необходимость блокировки межосевого дифференциала.

Повышенный расход топлива.

Постоянный полный привод (Full-time 4WD)

В машинах с таким типом трансмиссии усилие всегда передается на четыре колеса. Они разделяются с помощью межосевого дифференциала, который улучшает управляемость, уменьшает износ шин и снижает нагрузку на агрегаты. Для улучшения проходимости машины «Full-time 4WD» оснащаются блокировкой дифференциалов (межколесного и межосевого). Эта функция реализуется в двух вариантах: автоматическом либо ручном.

Такой тип машин наименее подвержен заносу и отличается наилучшей проходимостью. При наличии блокировки дифференциала ее нужно включать лишь перед преодолением грязи, снега, песка или затяжного скользкого подъема. В остальных случаях это лишь ухудшает ходовые характеристики и уменьшает срок службы покрышек и агрегатов.

Многорежимный полный привод (Selectable 4WD)

Самый лучший тип трансмиссии, сочетающий в себе преимущества всех вышеперечисленных. Единственный его недостаток — высокая цена. Автомобиль с многорежимным полным приводом может ездить с одной и двумя ведущими осями. Водитель сам выбирает состояние дифференциалов. На асфальте достаточно передней оси, на скользкой дороге следует включить постоянный привод на 4 колеса, а на бездорожье — заблокировать дифференциал (на наиболее тяжелых участках все три — межосевой и межколесные).
