Ваз 2114 вентилятор охлаждения включается поздно инжектор 8 клапанов

Диагностика вентилятора охлаждения

Если на приборной панели появляются сигналы о превышении допустимого уровня температуры в системе охлаждения, это может свидетельствовать о том, что не работает вентилятор на ВАЗ 2114. Главный симптом неисправности – механизм не запускается даже при значительном увеличении температуры. Нужно срочно заглушить двигатель, чтобы не допустить перегрева его элементов.

Мотор не должен работать с неисправным электровентилятором охлаждения. Это может привести к повреждению головки блока цилиндров.

Если не срабатывает вентилятор охлаждения на Ваз 2114, причинами поломки могут быть следующие неисправности:

• Отказал датчик включения вентилятора на ВАЗ 2114.
• Отсутствие контакта у разъема датчика.
• Оборвалась проводка.
• Неисправность реле электровентилятора.
• Сгорел предохранитель.
• Поломка привода электродвигателя устройства.

Отключите разъем устройства. Подключите его к клемме аккумулятора. Сохраняя полярность. Если прямое подключение к источнику энергии запускает электромоторчик, значит привод исправен. Возможно, проблемы возникли в электропроводке, в предохранителе или в датчике температуры.

Теперь наступила очередь диагностики предохранителя. Для этого даже не обязательно вскрывать пластиковый бокс. При неисправности реле одновременно с вентилятором перестает работать и клаксон. Поэтому если вы заметили пропажу звукового сигнала, значит точно сгорел предохранитель. Найти его можно в подкапотном пространстве в пластиковом боксе небольшого размера. Освобождаем крышку, прижатую двумя защелками, щипчиками вынимаем сгоревший предохранитель и меняем его на новый.

Чтобы диагностировать датчик температуры, подающий сигнал к радиатору, нужно отсоединить разъем от датчика и запустить зажигание. Запустится аварийный режим, в котором электровентилятор начнет обдув. Если при отключении т разъема вентилятор запускается поздно, скорее всего датчик вышел из строя. Его замена займет не больше пяти минут. Нужно просто открутить два болта с помощью крестовой отвертки и установить на его место новое устройство.

Даже если неисправность возникла в самом вентиляторе Ваз 2114, это еще не значит, что пришло время его менять. Иногда можно просто заменить поврежденный подшипник или щетки. А вот при неисправно электродвигателе, гораздо проще приобрести новый механизм.

Советы для автомобилистов

При желании владельца ВАЗ-2114, его можно укомплектовать кондиционером, позволяющим комфортно чувствовать себя всем в эти жаркие летние деньки в салоне данного легкового автомобиля. Тогда, при включении кондиционера, обязательно должен включиться и вентилятор системы охлаждения двигателя, не зависимо от того, какая температура будет у охлаждающей жидкости. Потому что, так устроена его электрическая схема включения, при наличии кондиционера.

Но, на тех автомобилях ВАЗ-2114, где кондиционер отсутствует, вентилятор системы охлаждения двигателя должен срабатывать при нагреве антифриза до температуры 101 градус. Если электродвигатель вентилятора включится и начнёт работать даже на не прогретом двигателе, то водителю нужно будет решать эту проблему.

В начале, нужно проверить целостность изоляции проводов, идущих к датчику температуры охлаждающей жидкости (ДТОЖ), который располагается в головке блока цилиндров, на его впускном патрубке. Если они, по какой-то причине, стали замыкать на массу, то вентилятор обязательно должен включиться, так как этот ложный сигнал говорит контролёру о том, что температура антифриза в системе охлаждения двигателя поднялась до 130 градусов. Так как контролёр не знает, что этот сигнал ложный, он естественно включает вентилятор в работу.

Вторая причина, постоянно работающего вентилятора ВАЗ-2114, может быть связана с «глюком » контролёра, который включает его по управляющему сигналу датчика охлаждающей жидкости, а после снижения температуры антифриза, в результате работы вентилятора, отключать его не хочет. Это может быть связано с прошивкой контролёра.

Напряжение на клеммы электродвигателя вентилятора системы охлаждения двигателя, подаётся через контакты реле, которое располагается в дополнительном блоке реле и предохранителей, находящемся в ногах переднего пассажира за боковой крышкой, закрывающей переднюю консоль.. Если залипнут контакты этого реле, то вентилятор будет включаться и работать сразу после поворота ключа в замке зажигания.

Если вентилятор включается не сразу, а только после прогрева двигателя и потом не отключается, то причина его такой работы может быть связана с низким уровнем антифриза в системе охлаждения двигателя или с неисправностью термостата, который отказывается открывать свой клапан для обеспечения циркуляции жидкости по большому кругу (через радиатор). Проверить это достаточно просто. Открываете капот и на холодном двигателе нужно проверить уровень охлаждающей жидкости. Если он в норме, запускаете двигатель, даёте ему прогреться до рабочей температуры и щупаете рукой подводящий шланг радиатора.

В автомобиле есть множество важных узлов и от того, насколько качественно они работают, зависит качество работы машины в целом. Одна из таких – система охлаждения. Часто на некоторых моделях случается, что постоянно работает вентилятор охлаждения. Это не очень хороший признак. Недостаточное охлаждение двигателя может привести к перегреву мотора – а это, в свою очередь, может вылиться владельцу в крупную сумму на капитальный ремонт. Но если знать причины такой работы в системе охлаждения, можно быстро выявить, где скрыта неисправность и устранить ее. Для того, чтобы найти поломку, не нужно особых знаний и навыков. С этим может справиться даже начинающий. Существует не так много причин, почему постоянно работает вентилятор охлаждения.

Сообщений 7

1 Тема от Dmitriy.Kudryashov 2015-06-08 20:43:23

• Dmitriy.Kudryashov
• Новый участник
• Неактивен

• Регистрация: 2015-03-04
• Сообщений: 39Спасибо: 2

Тема: позднее включение вентилятора охлаждения двигателя

здравствуйте. такая проблема: ваз 1.5 16v, бк ШТАТ. по бк задано 95 градусов вкл вертушки, но на деле при 101-110 град только включается. еще бывает не вЫключается, даже при 80 град, пока зажигание не вырубишь. в чем проблема может быть?

2 Ответ от mastepanov2011 2015-06-08 21:25:27

• mastepanov2011
• Участник
• Неактивен

• Регистрация: 2015-04-14
• Сообщений: 137Спасибо: 16
• Авто: Ваз 2111 1.5 v8

Re: позднее включение вентилятора охлаждения двигателя

у меня тоже около 107 или 110 срабатывает,а вот что при 80 не вкл хз

3 Ответ от Dmitriy.Kudryashov 2015-06-08 21:43:01

• Dmitriy.Kudryashov
• Новый участник
• Неактивен

• Регистрация: 2015-03-04
• Сообщений: 39Спасибо: 2

Re: позднее включение вентилятора охлаждения двигателя

раньше как в бортовике задано (95 град) так и срабатывал, при 90 вырубался. теперь вот так. тосол с крышки бачка брызжет когда темпер поднимается уже!

4 Ответ от Sten 2015-06-09 01:28:14

• Sten
• Участник
• Неактивен

• Регистрация: 2015-02-26
• Сообщений: 185Спасибо: 42
• Авто: 2110

Re: позднее включение вентилятора охлаждения двигателя

Поменяй крышку, походу давление не держит.

5 Ответ от 7491cm3x 2015-06-09 05:17:32

• 7491cm3x
• Знаток
• Неактивен

• Откуда: Норильск
• Регистрация: 2015-01-29
• Сообщений: 467Спасибо: 119
• Авто: Ваз 2112 1,5л 16v

Re: позднее включение вентилятора охлаждения двигателя

Глючит ДТОЖ скорее всего. Попробуй поменять.

6 Ответ от sektor_0986 2015-06-13 00:05:35

• sektor_0986
• Бывалый
• Неактивен

• Откуда: г.Астана
• Регистрация: 2014-02-08
• Сообщений: 326Спасибо: 77
• Авто: ваз-2112

Re: позднее включение вентилятора охлаждения двигателя

Глючит ДТОЖ скорее всего. Попробуй поменять.

Полностью согласен, тот что в термостат вкручен. У меня было так, поменял датчик, сначала срабатывал на 95 как положено, но со временем вентилятор стал включаться намного позднее, такое ощущение что на грани закипания, около 110 градусов.

Возможные причины, их поиск и решение

Причин того, почему включается вентилятор охлаждения на холодном двигателе ваз 2114, может быть несколько.

Наиболее вероятные из них — это:

• низкий уровень охлаждающей жидкости в системе;
• поломка датчика;
• замыкание вентилятора;
• поломка термостата.

Начинать поиски следует с первой причины, поскольку она — самая вероятная и одновременно — самая быстро решаемая. При низком уровне ОЖ датчик может срабатывать практически сразу после запуска мотора, включая таким образом и вентилятор. Вызвано это тем, что малое количество жидкости нагревается очень быстро, в то время, как сам двигатель будет еще «холодным». Для того, чтобы решить эту проблему — следует просто долить охлаждающую жидкость до требуемого уровня.

Если же выяснилось, что тосола в системе достаточно, и причина не в нем, то следует проверить сам датчик. Бывает так, что он «залипает» в замкнутом положении, в результате чего цепь вентилятора получается всегда включенной. Проверить работоспособность устройства можно при помощи мультиметра.

Если замерить сопротивление на контактах датчика при выключенном двигателе, то тестер должен уйти в зашкал или показывать 0, в зависимости от модели прибора (то есть сопротивление будет стремиться к бесконечности). Если же мультиметр покажет вполне конкретные цифры, значит датчик замкнут постоянно, и его следует заменить на новый, аналогичный.

Если датчик тоже оказался рабочим, то следует проверить вентилятор. Иногда (особенно при плохо прикрученном корпусе или плохо изолированных проводах) происходит его замыкание на массу, в результате чего вентилятор начинает работать прямо от аккумулятора, без участия электронной цепи с датчиком. Устранить эту причину можно, проверив и подтянув все крепежные элементы, а также заизолировав оголенные участки проводов.

Следует помнить, что такая неисправность довольно серьезна, и может служить причиной:

1. Быстрого износа вентилятора.
2. Разрядки аккумулятора (если оставить зажигание включенным без запущенного мотора).
3. Возгорания автомашины (при сильном нагреве проводов).

Именно поэтому поиску возможных неисправностей (оголенных участков проводов) следует уделить особое внимание. Последней причиной, которая может приводить к самопроизвольному включению вентилятора, является поломка термостата (а точнее контролирующего датчика, установленного на нем)

Суть в следующем: при вышедшем из строя датчике термостата, электронный блок автоматически запускает вентилятор для охлаждения системы, поскольку ЭБ не может точно контролировать температуру жидкости. Выполняется своего рода «перестраховка» на случай возможного перегрева

Последней причиной, которая может приводить к самопроизвольному включению вентилятора, является поломка термостата (а точнее контролирующего датчика, установленного на нем). Суть в следующем: при вышедшем из строя датчике термостата, электронный блок автоматически запускает вентилятор для охлаждения системы, поскольку ЭБ не может точно контролировать температуру жидкости. Выполняется своего рода «перестраховка» на случай возможного перегрева.

Для того, чтобы выявить поломку датчика, снова потребуется мультиметр. При проверке следует замерить сопротивление между контактами датчиками (естественно, при выключенном двигателе). В норме оно должно быть не менее 100 и не более 500 Ом. Если полученные при замере показатели выходят за пределы этой нормы, то датчик следует заменить на новый. Заканчивая разговор о возможных причинах самопроизвольного включения вентилятора, следует сказать пару слов о том, как их предотвратить.

• своевременно контролировать уровень ОЖ в системе;
• периодически проверять проверять состояние электронных проводов системы охлаждения;
• очищать контакты датчиков от появляющихся окислов (рекомендуется проводить подобную процедуру дважды в год — осенью и весной).

Если же вы заметили, что вентилятор стал самостоятельно включаться, то поиск поломки никак нельзя откладывать на потом, поскольку последствия (в некоторых случаях) могут быть крайне серьезными.

Добрый день. У меня такая проблема. После запуска двигателя минут через десять начинает срабатывать вентилятор радиатора. Но температура ож примерно 70. При этом загорается чек. начинают плавать обороты и в итоге двигатель глохнет. при повторном запуске двигатель либо запускается с трудом либо вообще не запускается. Но вентилятор периодически срабатывает запустился двигатель или нет.

Как разобрать вентилятор — инструкция с фото

Как же добраться до втулок, не снимая движок? Для начала, откручиваете центральный винт на задней стенке защитного кожуха.

Еще один саморез прячется в регулировочной кнопке-рычаге для поворота или стопора головы вентилятора.

После этого, задняя крышка легко снимается со своего места. Что находится под ней? Здесь вы можете увидеть редуктор поворотного механизма, который придает вращение всей голове.

Снизу к нему подходит специальная тяга.

Сверху закреплен пусковой конденсатор движка.

Кстати, имейте в виду, что в разных моделях его может там и не быть. В этом случае, ищите его возле кнопок переключения скоростей.

Чтобы получить доступ к подшипнику двигателя, вам потребуется снять редуктор. Крепится он на трех винтиках, а снизу подпирается тягой.

Скручиваете винты и отсоединяете тягу. После этого редуктор снимается с вала и вы получаете доступ к задней втулке.

Больше ничего раскручивать и разбирать не нужно. Остальное за вас сделает вэдэшка.

Одеваете на баллончик WD40 узкую направляющую трубочку и несколько раз пшыкаете в зазор между валом и подшипником.

После разбрызгивания WD40, рукой проворачиваете вал в разные стороны и немного двигаете его вперед-назад.

Лишняя загустевшая смазка, посторонний мусор и пыль будут постепенно выходить наружу. Эти излишки грязи легко удаляются ватными палочками.

Если у вас есть густая смазка по типу циатим или литол, желательно нанести ее на червяк редуктора. После этих чистящих процедур, капаете на подшипник с внешней стороны несколько капель масла для швейных машинок.

Только не нужно наносить ее через чур много. Иначе она в последствие растекается по всем местам и на нее налипает пыль, обратно превращаясь в грязь. В итоге вы опять получите клин и проблему с вращением вентилятора.

Возле втулок в отдельных моделях ставят войлочные шайбы. Они пропитываются маслом и при нагреве, масло стекает на вал, смазывая его.

Собирается все в обратной последовательности. Тяга — три винта редуктора — внешняя крышка.

Кстати, если через чур затянуть центральный саморез на задней крышке, а это именно саморез, а не винт, он может пройти сквозь пластмассу поворотного редуктора и упереться в вал.

С задним подшипником разобрались, далее переходите к передней части вентилятора. Здесь по центру стоит защитный колпачок.

Он откручивается, внимание — по часовой стрелке, так как резьба здесь левая. Скидываете его и снимаете пропеллер с вала

Вы получаете доступ уже к переднему подшипнику скольжения

Скидываете его и снимаете пропеллер с вала. Вы получаете доступ уже к переднему подшипнику скольжения.

Принцип здесь тот же самый. Сначала выдавливаете и размягчаете старую смазку и грязь вэдэшкой, а потом наносите новую.

После этого одеваете пропеллер обратно и закрываете крышечку. Закончив ремонт, включаете вентилятор на повышенных оборотах, и дав ему поработать так несколько минут, переключаете на ту скорость, которая требуется.

Почему не работает вентилятор охлаждения на ВАЗ-2113, 2114, 2115

Вентилятор предназначен для создания искусственного воздушного потока, направленного на радиатор двигателя с целью охлаждения циркулирующей в нем жидкости. При скоростном движении автомобиля особой надобности в нем, конечно, нет, однако на малых скоростях, а также когда автомобиль простаивает с работающим двигателем, без него не обойтись.

Вентилятор радиатора включается по сигналу электронного блока управления на основании данных, полученных с датчика температуры, срабатывающего при нагреве охлаждающей жидкости до 103-1050С. В автомобиле ВАЗ 2114 вентилятор расположен в моторном отсеке с тыльной стороны радиатора.

Причины неисправностей

Вентилятор может не включаться по следующим причинам:

• неисправен привод (электродвигатель) вентилятора;
• перегорел предохранитель;
• вышло из строя реле;
• обрыв электропроводки;
• отсутствие контакта в разъеме датчика температуры;
• неисправен датчик температуры.

Поиск причин

Диагностику неисправности вентилятора следует начинать с него самого. Для этого отключите разъем на вентиляторе и подключите его, соблюдая полярность, напрямую к клеммам аккумулятора. Если он включится, значит, привод исправен, причину нужно искать дальше. Если же вентилятор не заработает, причина именно в нем. Но давайте по порядку.

Вентилятор не включился. Проверяем целостность проводки и состояние контактов на датчике. Если все в порядке, переходим к предохранителю и реле вентилятора. Они расположены под капотом с левой стороны ближе к водителю, в монтажном блоке.

Предохранитель F4 на 20A, идет сдвоенный, на звуковой сигнал и вентилятор охлаждения (очень легко проверить, если нет звукового сигнала и не работает вентилятор, то скорее всего виновник он).

Проверить предохранитель можно обыкновенным автотестером. С реле дело обстоит сложнее. Чтобы убедиться, что дело не в нем, лучше где-нибудь раздобыть на сто процентов рабочее реле и на время установить его в посадочное гнездо для проверки. Если и с ним вентилятор не заработал, идем к датчику.

Если датчик обесточить, контроллер должен запустить вентилятор в аварийном режиме на постоянный обдув. Отключите от него разъем, и включите зажигание. Включение вентилятора будет сигнализировать о том, что датчик вышел из строя и требует замены.

Когда необходимо менять вентилятор

Если причина все же в самом вентиляторе, его можно попытаться отремонтировать. Проблема, обычно, заключается в щетках или подшипниках. Но случается и так, что электродвигатель выходит из строя вследствие замыкания или обрыва в обмотках. В таких случаях лучше не экспериментировать и заменить весь привод.

Категорически запрещается эксплуатировать автомобиль с неработающим вентилятором охлаждения. Перегрев охлаждающей жидкости неминуемо приведет к разрушению резиновых патрубков и шлангов, а также прокладок ГБЦ и клапанной крышки. Кроме этого, высокая температура двигателя может стать причиной разрушения элементов поршневой группы.

Сколько стоит вентилятор охлаждения на ВАЗ 2114

Купить новый вентилятор охлаждения на ВАЗ 2114 можно за 1500-2500 рублей. Работа по замене этой детали на СТО обойдется в 300-400 рублей. Но на это можно и не тратиться. Демонтаж старого и установка нового вентилятора в домашних условиях займет не более 30 минут.

Замена

Инструменты:

• торцевой ключ на 10;
• торцевой ключ на 8;
• отвертка с крестовой битой.

Порядок выполнения

1. Ставим автомобиль на ровной поверхности, обездвиживаем его стояночным тормозом.
2. Открываем капот, отключаем минусовую клемму.
3. Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
4. Отверткой ослабляем хомут воздуховода на датчике расхода воздуха и снимаем гофру.
5. Откручиваем саморезы, фиксирующие крышку корпуса воздушного фильтра, извлекаем фильтрующий элемент.
6. Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
7. Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).

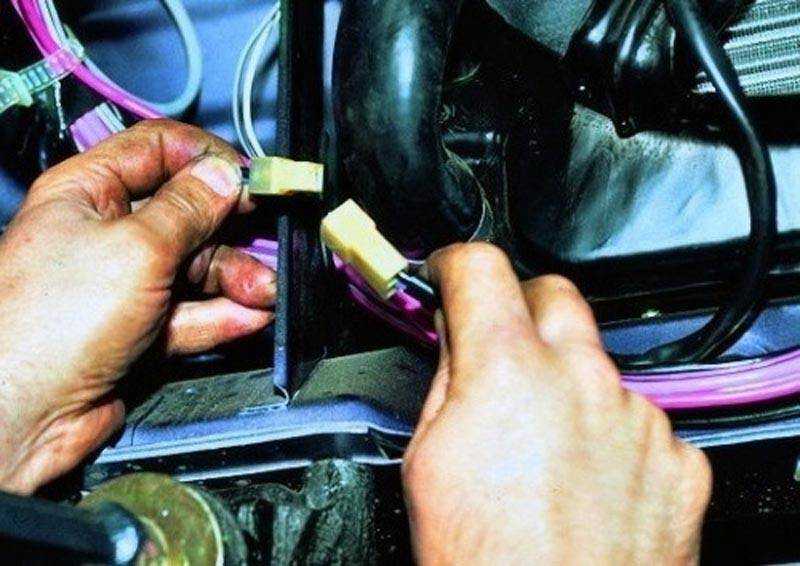

8. Отключаем колодку проводов на разъеме вентилятора.
9. Аккуратно извлекаем кожух вентилятора вместе с приводом.
10. Ключом на 10 откручиваем 3 болта, удерживающих электродвигатель на кожухе.
11. Ставим на его место новый.
12. Устанавливаем конструкцию на место, фиксируем, подключаем разъем.
13. Дальнейший монтаж производим в обратном порядке.

Установив новый вентилятор, запустите двигатель, и дайте ему прогреться до включения вентилятора. Это может занять 3-5 минут. По истечении этого время вентилятор должен включиться. Если это произошло, не глушите двигатель, проверьте, несколько циклов его включения-отключения.

По каким причинам не работает вентилятор охлаждения ВАЗ-2114

ВАЗ-2114, как и любой другой автомобиль снабжен инжектором, который работает для охлаждения радиатора. Жидкость охлаждается быстрее, и мотор сохраняет нужную ему температуру. Если машина будет ехать быстро, тогда вентилятор срабатывать не будет, машине хватает естественного потока воздуха. Система охлаждения начинает работать при медленном движении или в момент остановки (если двигатель не глушить). Но если вентилятор сломался как найти и устранить проблему. Об этом читайте дальше.

Как действует система охлаждения на ваз 2114

Система охлаждения это трубопровод по которому циркулирует специальная жидкость. Эта жидкость отводит от двигателя теплый воздух в радиатор, а там прохладный воздух понижает температуру.

Диагностика и распространенные причины неполадок системы охлаждения

Сама собой любая ошибка бортового компьютера, связанная с системой охлаждения не устранится, устранив неисправность, сбросьте ошибки с бортового компьютера, отсоединив клеммы питания с аккумуляторной батареи примерно на 10-15 секунд.

Замыкание контактов

Одной из основных по распространенности причин данной поломки, является банальное замыкание контактов датчика температуры охлаждающей жидкости. В таком случае при включении зажигания включается вентилятор охлаждения, так как на вентилятор из-за замыкания все время подается электрический ток. Последствием от подобной неисправности может являться, разве что, ускоренная разрядка автомобильного аккумулятора.

Рекомендуем почитать статью на тему: как продлить жизнь аккумулятору автомобиля. В этой статье говорится о причинах короткой жизни АКБ, как ее, собственно, продлить, а также основных признаках неисправности аккумуляторных батарей.

Для диагностики этой неисправности вам следует отсоединить датчик и при помощи омметра измерить сопротивление на его контактах. Если датчик работает нормально, то сопротивление будет крайне высоким (в показаниях одни девятки, что является аналогом «бесконечного» сопротивления). Если сопротивление низкое, то контакты замкнуты, датчик необходимо заменить.

Также к схожим признакам относится замыкание клемм вентилятора на массу, в таком случае он также будет работать постоянно, как только будет включено зажигание. Так как напряжение подается напрямую от аккумулятора.

Малое количество антифриза

Еще одна банальная неполадка — это слишком маленькое количество охлаждающей жидкости. Именно на ее температуру реагирует ДТОЖ. При малом количестве антифриза разогрев жидкости происходит гораздо быстрее, чем прогрев самого двигателя, в результате вентилятор включается слишком рано. Долейте жидкость до необходимого уровня и на всякий случай проверьте, нет ли течи в системе охлаждения.

Термостат и его датчики

На некоторых современных машинах система охлаждения комплектуется термостатами с датчиками, которые регулируют работу системы охлаждения более эффективно. Однако такая конструкция более сложная по своей структуре, чем обычная, и из-за своей сложности подвержена различным неполадкам. Если нарушается работа конкретного датчика, который связан с термостатом. Или система управления охлаждением не получает данных от датчиков термостата, то как правило «уходит в защиту», включая вентилятор на постоянную работу. Проверка этих датчиков, в принципе, схожа с проверкой контактов обычного ДТОЖ. Замеряем сопротивление, и если оно низкое, то датчик следует поменять.

Окисление контактов

Стоит отметить, что ЭБУ также может «уходить в защиту» и в случаях, когда управление вентилятором осуществляется через сам бортовой компьютер. Причиной этого могут быть проблемы с контактами. Как правило, контакты со временем имеют свойство окисляться, что сильно затрудняет передачу сигналов от датчиков к ЭБУ. А если необходимый сигнал совсем не проходит, то в этом случае блок управления принудительно включает вентилятор охлаждения, вне зависимости от температуры двигателя.

Для устранения необходимо лишь прочистить контакты и покрыть их изолирующей смазкой, чтобы не допустить распространение коррозии. Кстати такую процедуру рекомендуется проводить 2 раза в год, чтобы избежать неприятных ситуаций в самый неподходящий момент.

Смотрим видео, причина периодического включения вентилятора на холодном двигателе (автомобиль Мазда 6):

Неполадки в системе кондиционирования

На некоторых автомобилях радиатор кондиционера напрямую связан с системой охлаждения двигателя. И когда происходит засорение радиатора системы кондиционирования, нарушается работа сразу двух систем. Хоть включение вентилятора в этом случае происходит не сразу, однако данная неполадка может привести к куда более серьезным последствиям, в том числе – перегрев двигателя.

Для исправления необходима чистка радиатора, а лучше всего сразу двух. Для более продуктивной работы этих двух взаимосвязанных систем.

Это все что мы хотели сказать по данному вопросу. По сути, это не самая страшная неисправность, однако при длительном игнорировании чревата определенными последствиями. Поэтому затягивать с ремонтом также не стоит, и если при включении зажигания включается вентилятор охлаждения двигателя, рекомендуется тщательно проверить систему охлаждения на наличие неполадок и в скором времени исправить поломку.
