Характеристики моторов 2114

Немного истории

В период с 1980 по 1984 года компания АвтоВАЗ достаточно тесно сотрудничала с гигантом современного автомобилестроения — компанией Порше.

В то время велась совместная работа над моделью ВАЗ 2108. Уже в период с 1987 по 1991 года компании принялись за работу над новым автомобилем — ВАЗ 2110 с двигателем объемом 1,5 литра.

Несмотря на договор о сотрудничестве касательно только этих двух моделей, специалисты не упустили возможности поработать над всей линейкой, разрабатываемой в то время. Это касалось и модели ВАЗ 2109, которая стала наследником современной четырнадцатой.

Предшественник

Об этом факте сотрудничества с немецкой компанией, которая уже тогда считалась образцом автомобилестроения, знают далеко не все. Но именно это послужило плацдармом для создания надежных и очень интересных отечественных автомобилей.

Масштабный выпуск наследника российско-немецкой «девятки» в лице ВАЗ 2114 начался в 2003 году. Примечательно, что сначала в 2001 году появился ВАЗ 2115, а в 2004 году — ВАЗ 2113.

Четырнадцатую модель можно считать усовершенствованной «девяткой», а ВАЗ 2113 — это доработанная версия восьмерки.

Согласно проведенным исследованиям, ВАЗ 2114 входит в список самых распространенных моделей на территории России.

Отличия от «девятки»

Отличий между ВАЗ 2114 и ВАЗ 2109 в плане кузова не так уж и много. Обновленный автомобиль получил новые:

• Передняя часть кузова;
• Новая форма линз;
• Новый капот;
• Другая решетка радиатора;
• Улучшенное качество пластика на бамперах;
• Спойлер;
• Молдинги;
• Накладки на порогах.

Внутри перемен оказалось значительно больше. Но во многом разницу определяет класс авто, то есть его комплектация. Для ВАЗ 2114 предусматривалось три варианта оснащения — Стандарт, Норма и Люкс.

Так что же изменилось внутри?

1. Появилась новая приборная панель с торпедо без верхнего бардачка. В комплектации Люкс имеется углубленная часть. На крышке нижнего бардачка имеется пара подстаканников.
2. В комплектациях Норма и Люкс предусматривается наличие электрических стеклоподъемников.
3. Руль регулируется по углу наклона. Примечательно, но руль у ВАЗ 2114 и рулевая колонка взяты от десятки.
4. Крепежи ремней безопасности также взяты от десятки.
5. Приборная панель использована от пятнадцатой модели ВАЗ.
6. На потолке расположился регулируемый фонарик подсветки салона.
7. В максимальной комплектации имеет полноценный бортовой компьютер.
8. Печка стала мощнее, но от этого повысился уровень издаваемого шума.

Ключевые преимущества

Очевидно, что четырнадцатая модель от АвтоВАЗ не так проста, как многим кажется на первый взгляд. Иначе бы она просто не оказалась столь популярной и востребованной.

https://youtube.com/watch?v=ZYPwbv4wuPg

Приведем пример нескольких наиболее значимых преимуществ.

1. Великолепная аэродинамика. Учитывая мощность двигателей и аэродинамические возможности кузова, это одна из лучших моделей, созданных для скоростной езды. Проведите чип тюнинг для увеличения мощности мотора или организуйте более серьезные доработки движка, и вы сможете извлечь неплохие лошадиные силы. При этом ресурс мотора особо не пострадает.
2. Отличная внешность. Очевидно, что ВАЗ 2114 выглядит намного интереснее и привлекательнее девятки. При этом модель буквально создана для тюнинга. Не обязательно увеличивать мощность. Оригинальный обвес — и вы звезда дорог. Только во всем нужно знать меру, дабы не превращать настоящий тюнинг в колхоз.
3. Ориентация на молодежь. Молодое поколение водителей вряд ли сильно заинтересовано было в семерках, десятках или шестерках от АвтоВАЗ. Да, они были дешевые и их покупали чаще всего из-за отсутствия альтернатив. Но с появлением ВАЗ 2114 многие поняли, что наконец-то вышел красивый, отечественный автомобиль, который выглядит ничем не хуже импортных аналогов спортивного вида. При этом по ценам они и близко не могли конкурировать с четырнадцатой.
4. Возможность доработок. До сих пор для ВАЗ 2114, несмотря на снятие модели с производства, доступно множество элементов для внешнего и внутреннего тюнинга. Обвесы, накладки, молдинги, спойлеры, сиденья, оптика — все на ваш вкус и кошелек. Что самое интересное, за небольшие деньги можно организовать масштабную доработку, изменив стандартный ВАЗ 2114 до неузнаваемости.

Конструкция

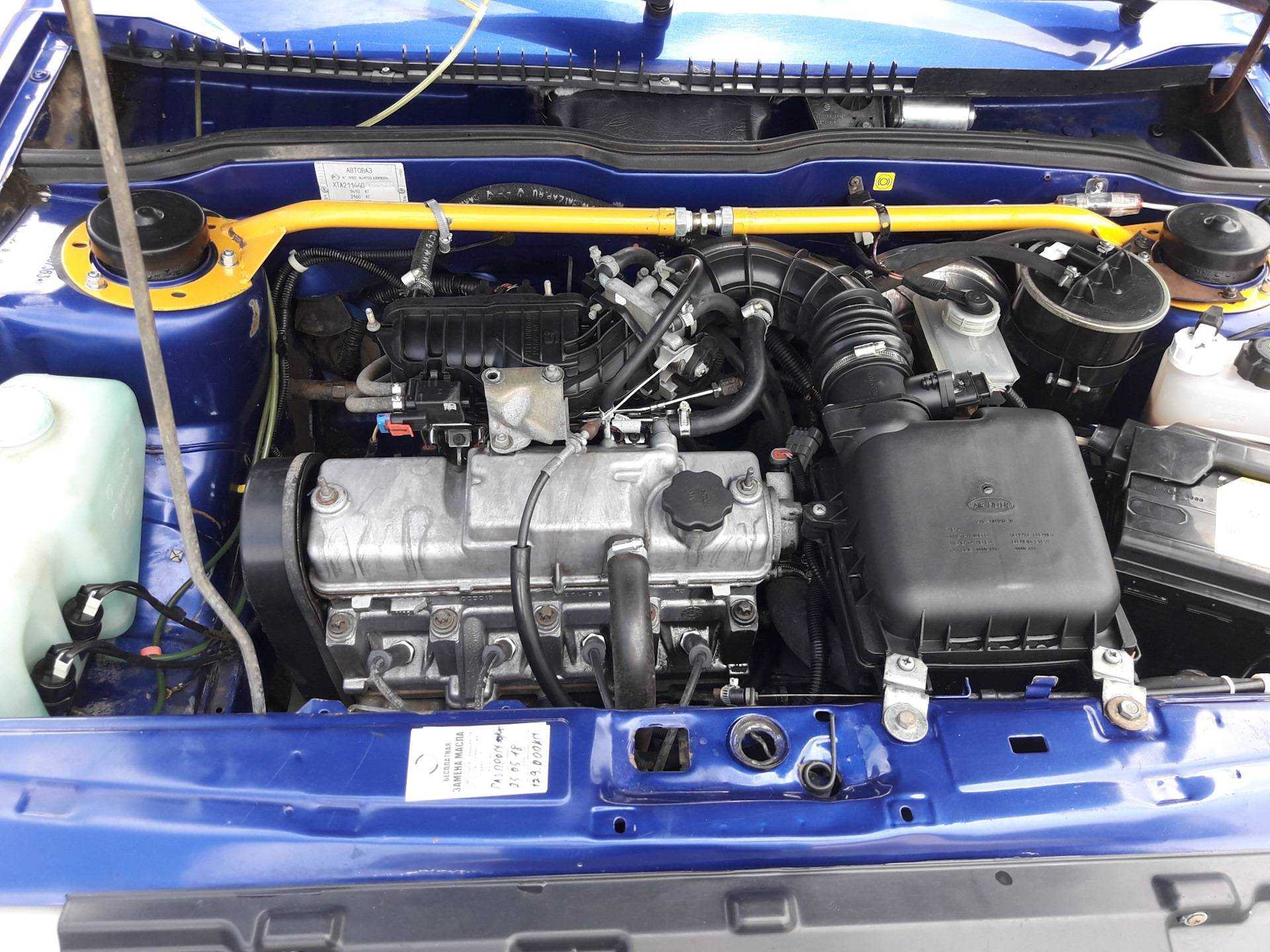

Все модификаций двигателя, устанавливаемого на ВАЗ 2114 имеют вылитый из чугуна блок и инжекторную систему впрыска топлива. Несмотря на конструктивные решения, применяемые для улучшения динамических и экологических показателей, устройство двигателя ВАЗ 2114 сохранило простоту и умеренную цену обслуживания.

Эксплуатация и ресурсность

Замену масла стоит производить через каждые 9-11 тыс. км. Независимо от модификации, для замены масла потребуется 3.2 литра. Рекомендуемая вязкость: 5W-30, 10W-40, 5W-40, 15W-40.

Согласно заводу изготовителю, ресурс моторов составляет 150 тыс. км. (200 тыс. км для Приора мотора). Практика показала, что при должном обслуживании мотор способен преодолеть до 250 тыс. км.

Несоблюдение нормативов проведения ТО и неправильный тюнинг двигателя ВАЗ 2114 значительно уменьшают его ресурс.

Особенности и недостатки

1.5і л:

• после обрыва ремня ГРМ клапана остаются невредимыми;
• требуется регулярное регулирование зазоров клапанов;
• износ узлов системы охлаждения;
• сопливит масло из-под клапанной крышки;
• течь масла из-под датчика-распределителя зажигания и бензонасоса;
• плохое крепление выпускного коллектора (решается заменой стальных гаек на латунные);
• ненадёжность ранних систем впрыска.

1.6і л:

• Обрыв ремня ГРМ не деформирует клапана;
• потребность в периодической регулировки клапанов;
• повышенная шумность и вибронагруженность.

16V 1.6і л (124):

• Благодаря лункам на поршнях, даже с умеренными спортивными валами при обрыве ремня ГРМ не загибает клапана;
• каждые 15 тыс. км нужно подтягивать ремень ГРМ.

16V 1.6і л (126):

обрыв ремня ГРМ приводит к загибанию клапанов (решить проблему можно, установив безвтыковые поршни.

Популярные неисправности

Ввиду неидеального качества исполнения агрегата и большого количества некачественных запчастей, мотор и навесное оборудование требуют к себе повышенного внимания.

Основные проблемы и возможные причины:

1. Нестабильная работа на холостом ходу ВАЗ 2114, двигатель глохнет после запуска. Причина – Закоксование регулятора холостого хода (РХХ), «моросит» датчик положения дроссельной заслонки, вакуумник, недостоверные сигналы датчика массового расхода воздуха;
2. Ухудшился запуск, двигатель троит – причиной могут быть: неправильная регулировка клапанов, отсутствие компрессии в одном из цилиндров (возможно, прогорел клапан), износ клапанных пружин, подсос воздуха (проверить места соединения шлангов и патрубков, идущих после ДМРВ и на вакуумник, шланг клапана продувки абсорбера, плотность прилегания форсунок к ГБЦ), неисправность модуля зажигания, свечи не подают искру, неработоспособность высоковольтных проводов, неправильные фазы газораспределения (возможно, на несколько зубьев проскочил ремень ГРМ);
3. Пропала приёмистость и не тянет двигатель ВАЗ 2114. Поломка возможна из-за неисправности модуля зажигания (симптомы проявляются на прогретом моторе), забитый катализатор, бензонасос не создаёт нужного давления, загрязненный воздушный фильтр, подсос воздуха, нагар на свечах зажигания, отсутствие компрессии;
4. Посторонние стуки, шумность и вибрации двигателя ВАЗ 2114. Поломка может появиться, потому что зазоры клапанов нуждаются в регулировке, проседание клапанных пружин, проседание седел, износ коренных подшипников коленвала или шатунных подшипников (возможно, что стучат сами поршни), гидрокомпенсаторы, износ крепления двигателя (подушки);
5. Не показывает температуру двигателя ВАЗ 2114. Возникает вследствие неисправности датчика температуры ОЖ (за показания на приборке отвечает датчик, вкрученный в ГБЦ), обрыв цепи, окисление контактов, неисправность в показателе на приборной панели;
6. Двигатель греется. Поломка термостата (жидкость циркулирует только в рубашке охлаждения ДВС). Покупая термостат, смотрите в инструкции, на какую рабочую температуру двигателя он рассчитан (для рассматриваемых двигателей это 95-103 градуса); повреждение крыльчатки водяной помпы, неисправность датчика включения вентилятора или же сам вентилятор не работает.

Особенности конструкции двигателей

Изначально двигатель машины ВАЗ-2114 был 8 клапанным, имел объем 1,5 л, соответствовал нормам Евро-2, маркировался 2111. В 2005 году произошла форсировка этих движков:

• для увеличения объема до 1,6 л блок увеличен в высоту на 2,3 мм;
• создано несколько комплектаций – под Евро-2 вариант 21114-00, под Евро-3 модель 21114-20 и под Евро-4 модификация 21114-70;
• КШМ, клапанная система, распредвал соответствуют 11183;
• головка блока цилиндров получила увеличенную камеру сгорания 5 х 8,1 см, что позволило увеличить мощность.

Важной особенностью ДВС 21114 является фазированный, а не попарно-параллельный впрыск, использовавшийся в оригинале 2111. Стало более компактным навесное оборудование:

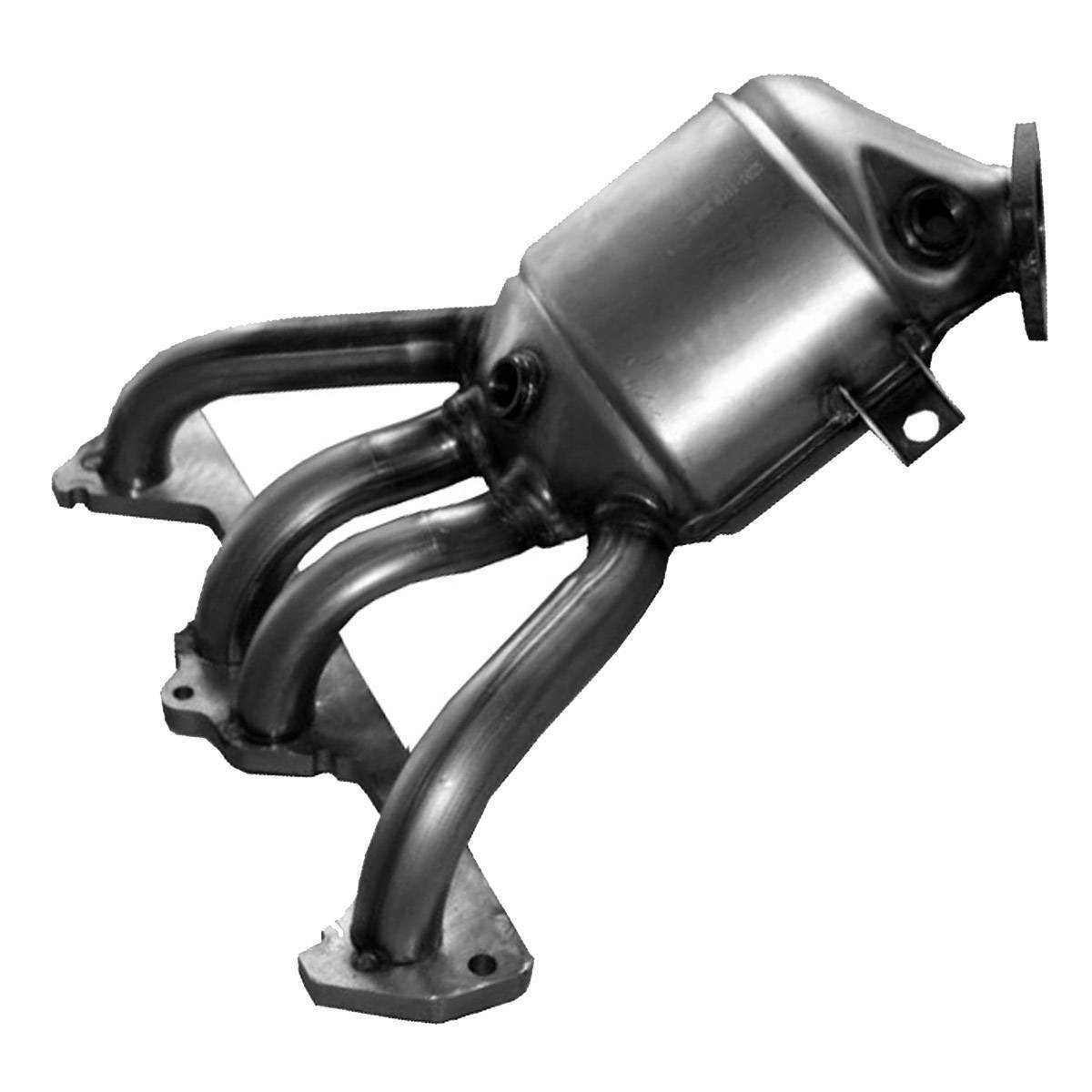

• катколлектор вместо нейтрализатора и приемной трубы;
• рампа форсунок вместо возвратной топливной магистрали.

Коснулась модернизация и прочих узлов, например, использован контроллер Январь 7.2 или М7.9.7, модуль зажигания заменили катушкой с 4 выводами.

В это же время на ВАЗ-2114 начали ставить моторы от Калины 11183, имеющие некоторые отличия от предыдущего варианта:

• форма камеры сгорания улучшена;
• генератор крепится кронштейном, натяжитель модернизирован.

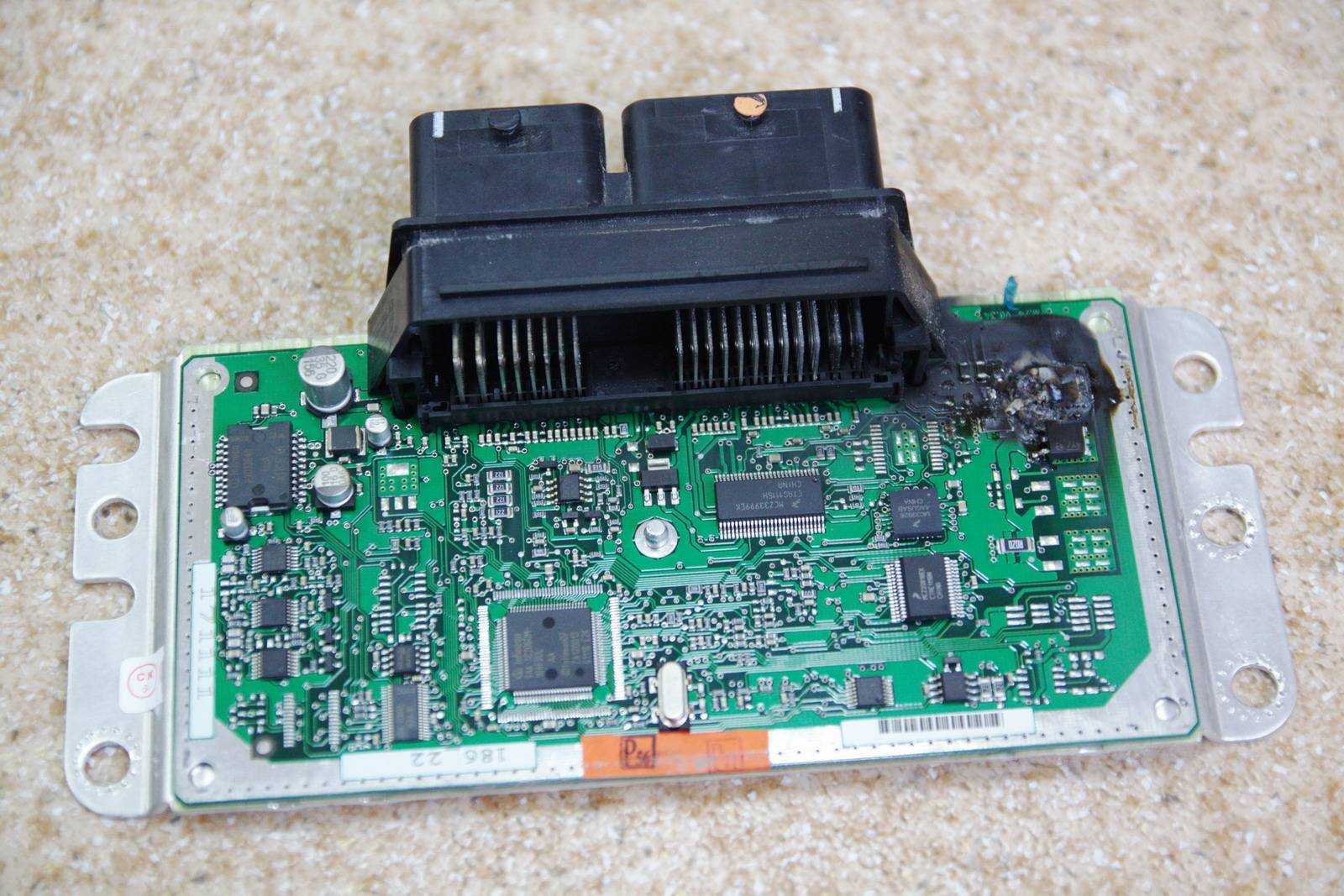

В 2008 году мотор 2114 получил новый ЭБУ М73, а в 20011 году «мозги» М74 для достижения норм Евро-4. Управление стало полностью электронным, но еще целый год конструкторы исправляли дефекты прошивки, пока не создали ее финальную версию I414DE07.

Следующий двигатель 2114 устанавливался на машину дочерним предприятием производителя АвтоВАЗ, именующимся Супер-Авто, в 2009 год. Им стал 16 клапанный мотор 21124 «десятого» семейства ВАЗ с улучшенными характеристиками:

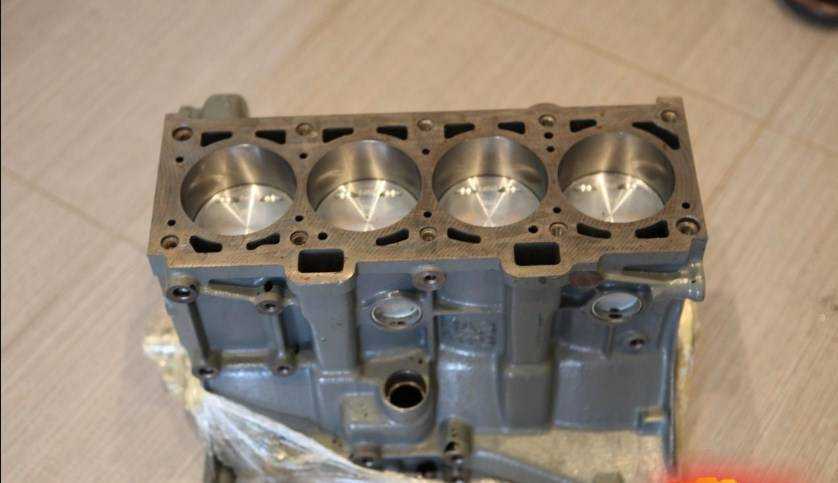

• «высокий» блок синего цвета (197,1 мм);
• впрессованные в 2 – 5 опоры коренных подшипников форсунки, охлаждающие поршни маслом;

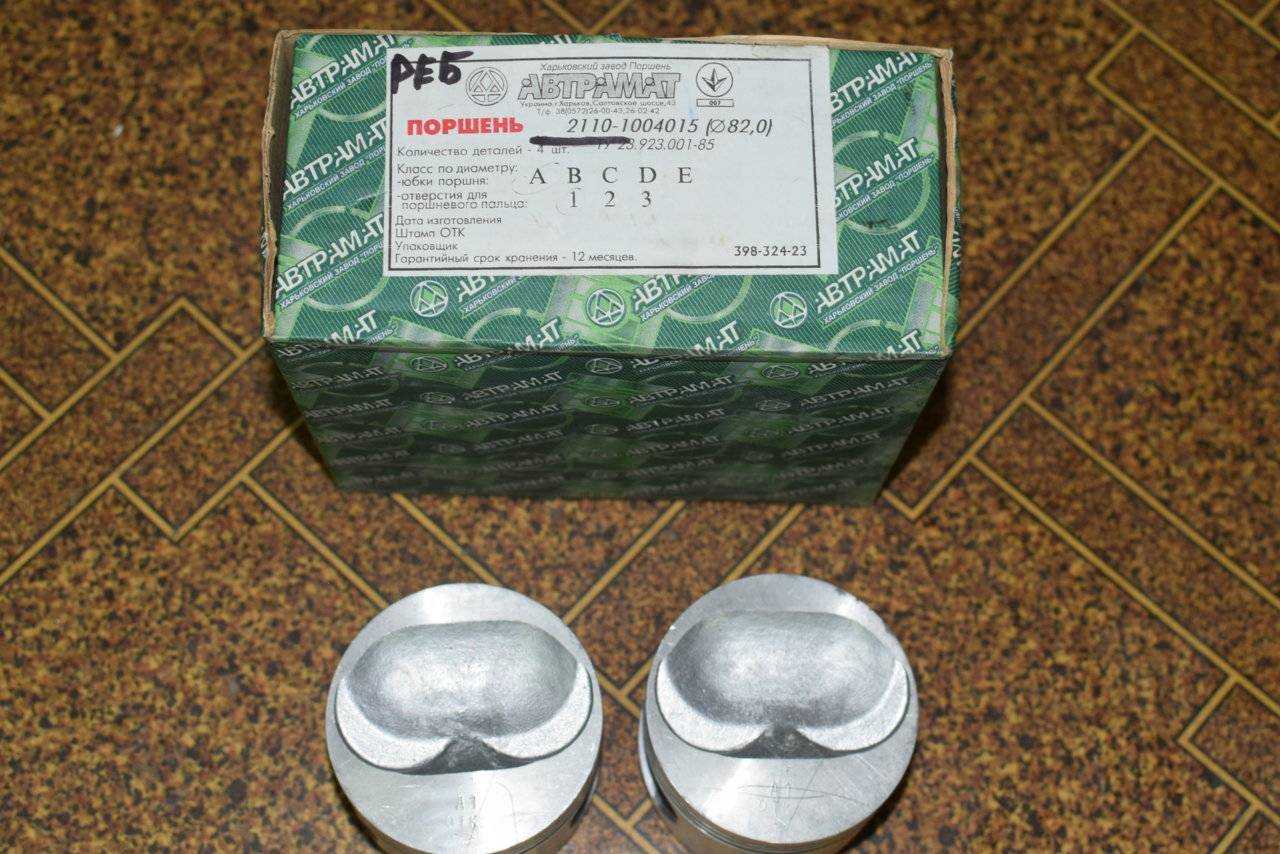

• глубина проточки лунок в клапанах 5,53 мм позволяет обеспечить безопасность клапанов при обрыве ремня ГРМ, капитальный ремонт не потребуется.

В следующем году четырнадцатые модели начали комплектовать моторами 21126 от экспортных Приор. После того, как произведен тюнинг мотора 21124, устройство ДВС отличается следующими нюансами:

• цилиндры хонингованные, блок серого цвета;
• шкив коленвала и ремень ГРМ с полукруглым зубом;

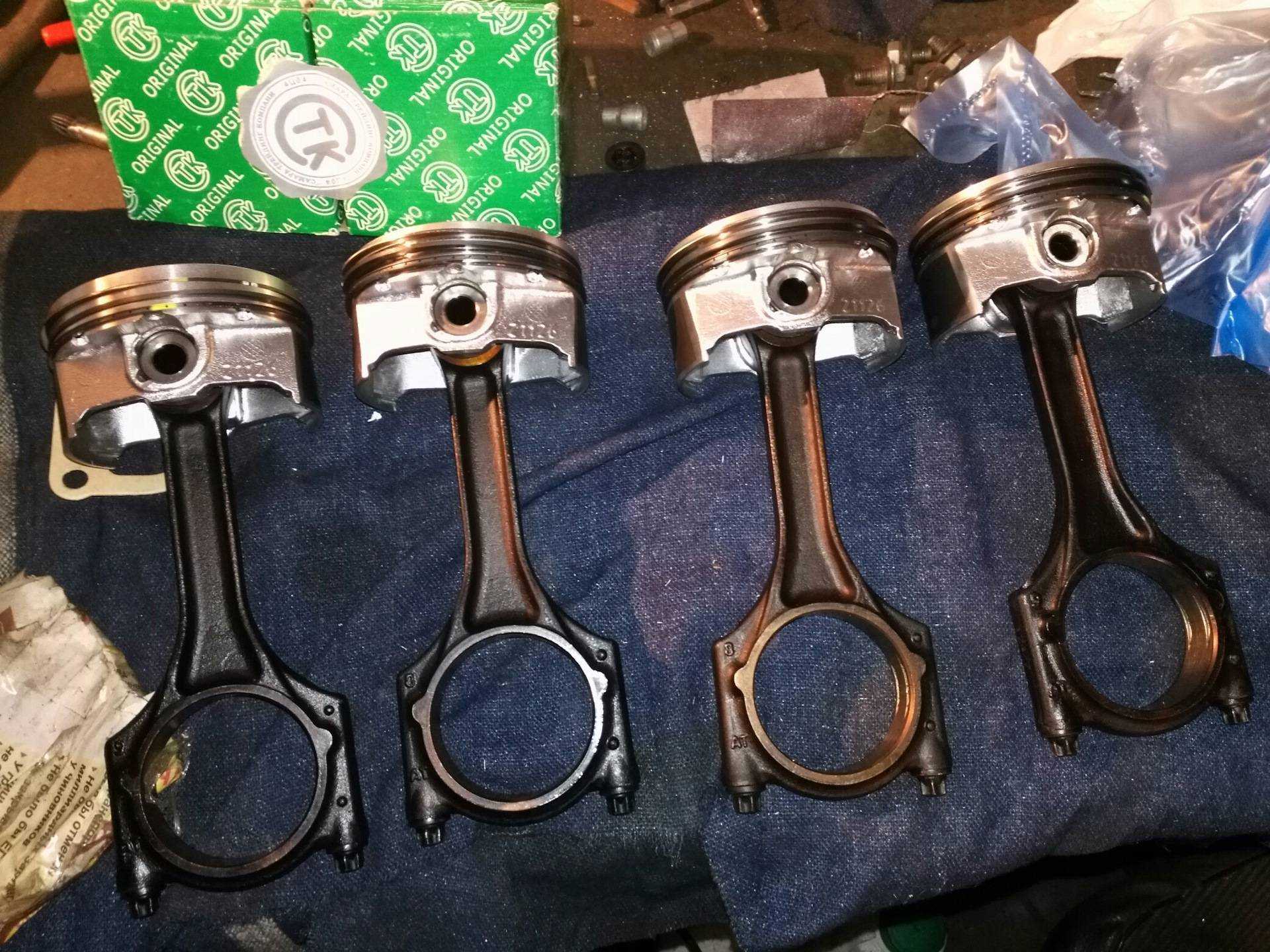

• вес шатунно-поршневой группы уменьшен;
• отсутствует трение в нижней головке шатуна;
• стаканы свечей встроены в головку.

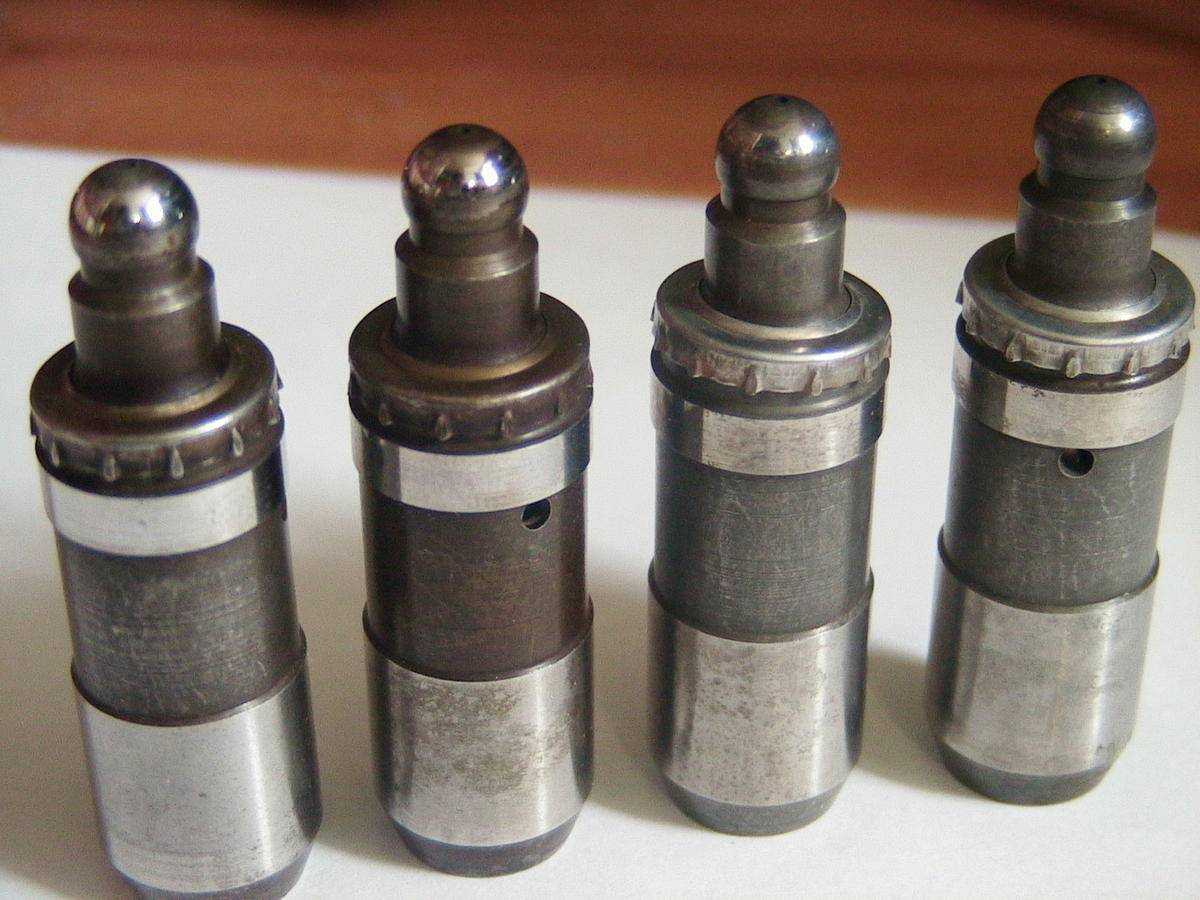

В ДВС использован принцип гидрокомпенсации зазоров клапанов, прокладка ГБЦ толщиной 0,45 мм выполнена многослойной из металла. Мотор имеет комплектацию под Евро-3 с катколлектором 11194-1203008-10 либо Евро-4 с коллектором 11194-1203008-00. Повышен ресурс помпы за счет новой конструкции сальника и подшипника, изменения зубчатого шкива.

В системе зажигания для каждой свечи предусмотрена отдельная катушка. Впрыск фазированный, рампа топливная из нержавейки, контроллеры Январь 7.2 либо М7.9.7.

Минусы и плюсы

В зависимости от того, какой мотор 2114 эксплуатируется, отличаются риски владельца:

• 2111, 21183, 21114 и 21124 – не гнут клапана при обрыве зубчатого ремня;
• 21126 – гнет клапана из-за недостаточной проточки.

Основным недостатком последних 16 клапанных версий является облегчение кривошипно-шатунного механизма:

• мотор подгоняют под нормы Евро-4;
• для снижения веса уменьшается длина юбки поршня;
• соответственно уменьшается ширина маслосъемных и компрессионных колец;
• резко снижается ресурс ДВС.

Например, в Японии производители отказались от норм Евро-4, посчитав, что надежность и высокий эксплуатационный ресурс мотора важнее для потребителя.

Мощность привода повышалась от 77 лошадиных сил к 81 л.с., затем 82 л.с., 89 л.с., и 98 л.с. В моделях с гидрокомпенсаторами периодическая настройка этого узла не требуется, однако качество масла в системе для нормальной работы толкателей должно быть высоким.

Общие сведения об автомобилях Автомобили ВАЗ-2115i-14i-13i

Автомобили типа седан ВАЗ-2115 с четырехдверным кузовом и типа хэтчбек ВАЗ-2114 с пятидверным кузовом и ВАЗ-2113 с трехдверным кузовом созданы на базе автомобилей ВАЗ-2199, ВАЗ-2109, ВАЗ-2108 соответственно, поэтому многие их узлы и агрегаты унифицированы. После окончательного прекращения в 2004 г. производства в Тольятти моделей «восьмого» семейства модернизированные автомобили получили общее наименование LADA SAMARA-2.

Автомобили семейства LADA SAMARA-2 комплектуют бензиновым двигателем мод. ВАЗ-2111 рабочим объемом 1,5 л, расположенным в моторном отсеке поперечно. Двигатель оснащен распределенным впрыском топлива с обратной связью или без обратной связи (в зависимости от комплектации) и электронной системой управления (ЭСУД), обеспечивающей выполнение норм EURO II. В зависимости от комплектации на автомобиль ВАЗ-2115 могут устанавливать бензиновый карбюраторный двигатель мод. ВАЗ-21083 рабочим объемом 1,5 л с бесконтактной системой зажигания. Пятиступенчатая коробка передач, привод на передние колеса упрощают трансмиссию и повышают экономичность, улучшается управляемость и устойчивость автомобиля на высоких скоростях и скользкой дороге. Тем не менее у автомобиля с нагруженным верхним багажником или прицепом изменяется распределение масс по осям и при движении соответственно ухудшается управляемость. В таких случаях надо быть предельно осторожным и не совершать резких маневров на дороге при обгоне и в повороте.

Передняя часть кузова автомобилей семейства LADA SAMARA-2 отличается от предшественника новыми оригинальными передними блок-фарами, измененной формой капота и передних крыльев. Передний и задний буфера окрашены в цвет кузова, по бокам кузова установлены молдинги и обтекатели порогов, которые защищают элементы кузова от коррозии и повреждений. Измененная форма крышки багажника и задней панели кузова на автомобиле ВАЗ-2115 позволяет уменьшить погрузочную высоту багажного отделения. Анатомические передние сиденья оснащены подголовниками и механизмом продольного перемещения, обеспечивающим удобную посадку пассажиров на заднее сиденье. На автомобилях с кузовом типа хэтчбек задний ряд сидений можно сложить, и тогда вместимость багажного отделения увеличится с 330 до 940 л, что позволит перевозить крупногабаритный багаж.

Спойлеры, установленные на наружной панели двери задка автомобилей ВАЗ-2114 и ВАЗ-2113 и на крышке багажника ВАЗ-2115, улучшили внешний вид и аэродинамику кузовов. Регулируемая рулевая колонка, верхние точки крепления передних ремней безопасности и комбинация приборов заимствованы у автомобилей ВАЗ «десятого» семейства. На автомобили семейства LADA SAMARA-2 устанавливают энергопоглощающую панель приборов, получившую название европанель. Дополнительный стоп-сигнал, встроенный в спойлер, повышает безопасность движения. Система центральной блокировки замков дверей, упростила пользование запорными механизмами замков. В конструкции замков задних дверей предусмотрен механизм, исключающий возможность открывания дверей изнутри («детский» замок), что повышает безопасность перевозки детей на заднем сиденье. На автомобилях в зависимости от комплектации могут быть установлены иммобилизатор, маршрутный компьютер, электростеклоподъемники, электрообогрев передних сидений и электропривод наружных зеркал заднего вида.

1.1. Габаритные размеры автомобиля ВАЗ-2115

1.2. Габаритные размеры автомобиля ВАЗ-2114

Автомобили ВАЗ-2114 и ВАЗ-2113 различаются только количеством дверей и конструкцией сиденья переднего пассажира с откидывающейся вперед спинкой, что облегчает посадку на заднее сиденье. Габаритные размеры хэтчбеков семейства LADA SAMARA-2 показаны на примере ВАЗ-2114 на рис. 1.2.

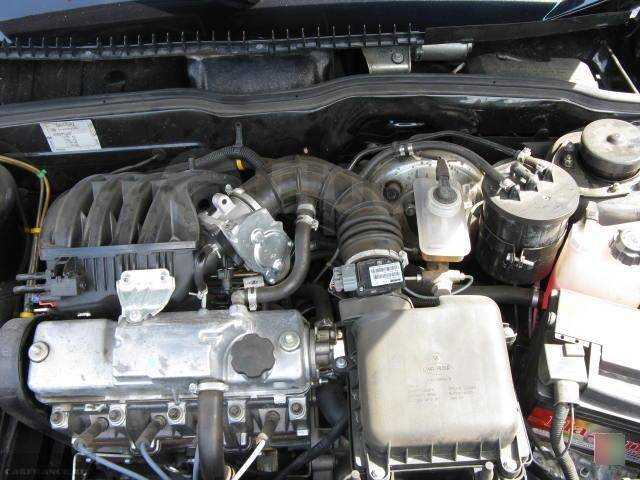

Двигатель 21114 8 клапанов

Конструкция

1 — Патрубок вентиляции масляного картера; 2 — ГБЦ; 3 — Блок цилиндров; 4 — Генератор; 5 — Ременьпривода генератора; 6 — Шкив коленвала привода генератора; 7 — ДПКВ; 8 — Крышка грм; 9 — Монтажная петля

Технические характеристики

• Завод изготовитель — ВАЗ;
• Класс — бензиновый;
• Наибольшая мощность — 59,5 кВт (81,6 л.с.) кВт, при 5200 об/мин;
• Самый большой крутящий момент — 125 Н·м, при 3000 об/мин;
• Форма — рядный, 4-цилиндровый;
• Рабочий объем — 1596 см3;
• Количество цилиндров — 4 шт.;
• Число клапанов — 8 шт.;
• Диаметр цилиндра — 82 мм;
• Путь поршня — 75,6 мм;
• Компрессия — 9,6;
• Топливо — бензин «Премиум-95»;
• Структура питания — распределённый впрыск горючего с электронным управлением;
• Расход бензина при смешанном цикле — 7, 6 литра на 100 км.

Справочные данные двигателя для контроля, регулировки и обслуживания

Порядок работы цилиндров двигателя ВАЗ 2114 8 клапанов	1—3—4—2
Зазоры в механизме привода клапанов ГРМ на холодном двигателе (18—20 oС), мм: для впускных клапанов для выпускных клапанов	0,15—0,25 0,30-0,40
Минимальная частота вращения коленвала на холостом ходу, об/мин	800-900
Минимальное давление в системе смазки двигателя при температуре масла 85oС и при частоте вращения коленчатого вала 5400 об/мин, кПа (кге/см2)	441,3-637,4 (4,5-6,5)
Минимальное давление в системе смазки двигателя, кПа (гас/см2)	196,2 (2,0)
Объем масла в системе смазки двигателя ВАЗ 2114 8 клапанов, л	3,5
Группа моторного масла по API	SG.SH.SJ.SL
Класс вязкости моторного масла по SAE*: —25 °С — +25 oС — 20 oС — + 35 oС — 30 oС — + 3 5 oС -35 oС — + 30 oС	10W30 10W40 5W40 0W40
Применяемый масляный фильтр	2105-1012005 2108-1012005 2108-1012005-07
Применяемый герметик (фиксатор резьбы)**: резьбовая часть шпилек, завернутых в головку блока цилиндров болты крепления головки блока цилиндров и маховика прокладка крышки головки блока дилиндров	Локтайт-262 или УГ10 УГ-6 Локтайт-574 или ПС-1

* Вязкость масла выбирается в зависимости от сезонных колебаний температуры окружающей среды.

** Можно заменить герметиками аналогичного типа.

Какой мотор лучше 1,6 16- или 8-клапанный?

16-кл. моторы устанавливались ограниченной серией на «АвтоВАЗе» или на дочернем предприятии «СуперАвто». Также их самостоятельно монтировали фанаты тюнинга.

По своей технологичности превосходят 8-кл. движки. Соответственно, если есть вариант взять 16-кл. мотор, то было бы неплохо остановиться на таком варианте. Но везде есть свои нюансы.

Преимущества 16-клапанных моторов над 8-клапанными

1. Лучшая продувка цилиндров — большая мощность.
2. Более стабильная работа двигателя — меньше шумов.
3. КПД больше — меньший расход топлива.

Однако 16-кл. двигатель (1,6 л) от «Приоры» (21126) гнет клапаны при обрыве ремня. Почему-то это многих пугает. Просто нужно следить за состоянием автомобиля, ремней, роликов, помпы, тогда все будет нормально! На всех современных автомобилях гнет клапаны.

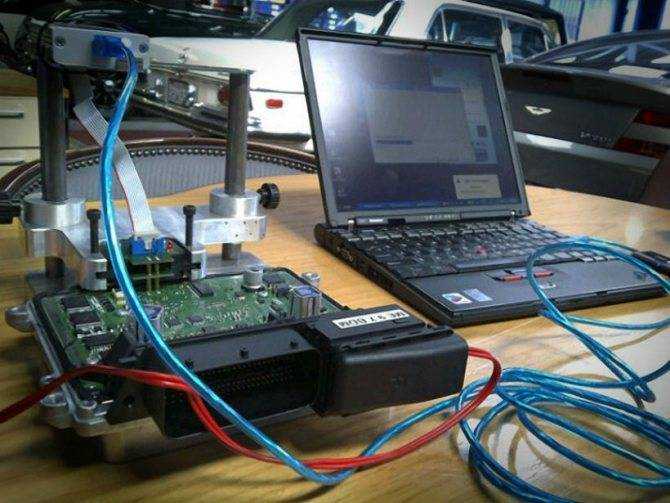

Чип-тюнинг двигателя ВАЗ

Изменение конструкции ДВС можно назвать существенной модернизацией, которая приведет к изменению его основных характеристик. Однако подобный метод тюнинга довольно затратный, самостоятельно его провести можно только при наличии определенных навыков и опыта, а конечный результат предугадать невозможно. На некоторых автомобилях ВАЗ устанавливаются бортовые компьютеры, которые регулируют работу ДВС. Установленная программа определяет основные характеристики двигателя: она влияет на мощность, ограничение скорости, расход топлива, холостой ход и другие особенности работы двигателя.

При рассмотрении чип-тюнинга отметим следующие возможные результаты:

• Повысить мощность на 5-10%. При этом возможность повышения мощности зависит от того, какие настройки были установлены по заводу, то есть был ил оставлен запас мощности, а также от состояния двигателя. Известны случаи, когда мощность двигателя повышалась на 20%, что может существенно снизить срок службы агрегата.
• Снизить расход топлива можно примерно на 5%. Снижение расхода топлива приведет к плавному набору оборотов, то есть быстрый старт со светофора уже не получится. Поэтому данная модификация подходит для водителя, которого волнует больше экономия, чем ощущения, полученные при вождении.
• Сделать холостой ход более плавным и стабильным.

Тюнинг двигателя ВАЗ 2114 путем установления новой прошивки должен проводиться исключительно профессионалами, так как допущенные ошибки могут привести к существенным неисправностям ДВС. В последнее время проводить снятие бортового компьютера для чтения с него информации и перезаписи программы не нужно – подключение проводится через разъем, для этого используется компьютер и специальный переходник. Во время работы выполняется лишь частичный разбор панели, в которой был спрятан разъем для подключения.

Работа по прошивке чипа выглядит следующим образом:

1. Проводится диагностика двигателя для выявления неисправностей. 2. После определения состояния ДВС к чипу подключается компьютер. 3. При подключении компьютера загружаются таблицы с установленными настройками. 4. Программист проводить загрузку предустановленных настроек, к примеру, для повышения мощности на 10%. 5. После внесения настроек проводится тестирование двигателя и внесение корректировок.

Следует понимать, что к каждому двигателю подбираются уникальные настройки, которые зависят от состояния ДВС и других моментов. Самостоятельно провести рассматриваемую работу можно, но только при наличии определенных знаний и опыта. Допущенные ошибки могут привести к сбросу настроек, заданию недопустимых параметров. Также следует учитывать, что после проведения чип-тюнинга обязательно нужно выполнить диагностику двигателя, так как в противном случае есть вероятность сильного износа из-за введения неправильных параметров.

Таблица заводских характеристик двигателя ВАЗ-2114

Модификации автомобиля	2114 1.5 i
Расположение двигателя	Спереди продольно
Объем двигателя	1499 см3
Количество цилиндров / Клапанов на цилиндр	4 / 2

Технические характеристики ВАЗ 2114

Наименование	Характеристика
Тип двигателя	Рядный, продольного типа, 4-цилиндра, 8-клапанов
Тип топлива	Бензин (возможна установка газового оборудования)
Работа цилиндров	1-4-3-2
Распределительная, инжекторного типа	—
Управление	Bosch, «Январь» или GM
Расположение распредилительнового вала	Верхнее
Привод	Передний
Диаметр поршня и колец	82 – номинальный (допуски по группам: А – 82,00-82,01, В – 82,01-82,02, С – 82,02-82,03, D – 82,03-82,04, Е – 82,04-82,05)
Коленвал	Чугун
Блок цилиндров	Чугун
Система ГРМ	Ремень и ролик

• диаметр цилиндра — 82 мм; • дстепень сжатия — 9,8; • добъем ДВС — 1,5 литра; • дмощность двигателя — 78 л. с.; • дмаксимальный крутящий момент — 116 Нм при оборотах 3000; • дсредний расход топлива в смешанном режиме 7,3 л на 100 км пути; • двес ДВС — 127 кг; • дмоторесурс силовой двигательной установки составляет 150 тысяч километров, в процессе практической эксплуатации моторесурс достигает 250 тысяч километров; • двозможен реальный тюнинг двигателя различными способами и без потери ресурса мощность можно увеличить до 120 л. с., имеется потенциальная возможность увеличения мощности ДВС до 180 л. с., но с существенной потерей ресурса силовой установки. В процессе эксплуатации ДВС на автомобиле могут возникать различные отказы и неисправности, которые устраняются при самостоятельном ремонте или с привлечением специалистов. Необходимость в капитальном ремонте силовой двигательной установки, при ее правильной эксплуатации, возникает при достижении 150 000 км пробега. В этом случае нужна переборка двигателя ВАЗ 2114.

1 . Перед тем как приступить к разборке двигателя нужно слить масло и охлаждающую жидкость, а после этого помыть весь агрегат. Обязательно надо снять все навесное оборудование, чтобы не повредить его при переборке.2 . Отсоединить все трубки, через которые подается бензин.3 . Убрать все системы и узлы, связанные с подачей воздуха, снять воздухоподающие и отводящие шланги и патрубки.4 . Снять патрубки системы охлаждения и сапун картера. Не забыть отсоединить дроссельный патрубок.5 . Убрать ресивер, а также кронштейн крепления трубопроводов и топливную рампу, вытащить форсунки с регуляторами.6 . Удалить провода с модулем зажигания и датчиком детонации. Выкрутить свечки зажигания. После этого выкрутить все датчики.7 . Снять генератор, убрав предварительно натяжной ремень. С генератором поснимать все кронштейны и планки необходимые для его установки и регулировки.8 . Заблокировать маховик и снять шкив генератора.9 . Снять привод распредвала с крышкой, механизмом натяжения и шкивом.10 . Открутить помпу, снять выпускной коллектор и термостат.11 . Отсоединить масляный фильтр и масляный картер, после чего вытащить масляный насос.12 . Для того чтобы снять поршневую группу требуется открутить гайки с шатунных болтов и удалить крышку.13 . Поскольку маховик заблокирован, надо открутить крепления его с фланцем и снять диск маховика.14 . Убрать крышки с коренных подшипников вместе с нижними вкладышами.15 . Аккуратно вытащить коленчатый вал

Обращаться с ним требуется очень осторожно, чтобы не допустить повреждений и царапин.16. Убрать верхние вкладыши и упорные полукольца. При переборке ДВС требуется внимательно осматривать каждый агрегат, узел или деталь

При обнаружении механических повреждений запчасть подлежит обязательной замене. Также заменить требуется все прокладки, шайбы и неметаллические детали

При переборке ДВС требуется внимательно осматривать каждый агрегат, узел или деталь. При обнаружении механических повреждений запчасть подлежит обязательной замене. Также заменить требуется все прокладки, шайбы и неметаллические детали.

Капитальный ремонт силового агрегата потребует более углубленных знаний в конструкции и принципе работы двигателя, но при желании, каждый автомобилист способен в этом разобраться и проводить данные операции собственными руками.

Стоит отметить, что при диагностике неисправностей стоит тщательно и внимательно осматривать каждую деталь на наличие дефектов. Устройство 8-клапанного инжекторного двигателя ВАЗ-2114 достаточно похоже на первые поколения этого мотора – «Самара». Конечно, конструкторы внесли много изменений в особенности силового агрегата, но во многом они остались похожи. Ремонт и обслуживание данного двигателя необходимо проводить регулярно, что продлит не только его ресурс, но и понизит износ деталей, которые расположены внутри.

Особенности конструкции двигателя ВАЗ 2114

Главной отличительной чертой всех моделей двигателей на ВАЗ 2114 является то, что на них установлен инжектор. Электронное управление впрыском топлива в зависимости от показаний большого количества различных датчиков, контролирующих самые разные параметры, вплоть до состава выхлопных газов, конечно же способствует сбалансированной и экономичной работе двигателя.

Сам двигатель на ВАЗ 2114 это рядный, четырехтактный, восьмиклапанный агрегат, у которого распредвал располагается сверху. Он имеет четыре цилиндра, работает на бензине и охлаждается специальной жидкостью. В двигательном отсеке автомобиля мотор располагается поперечно ходу движения. На фото двигателя ВАЗ 2114 видно его реальное расположение относительно других агрегатов.

Блок цилиндров этого силового агрегата сделан из чугуна методом литья. Все отверстия для тосола образуются в литейной форме, маслопротоки выточены механическим способом. Рабочие цилиндры тоже вытачиваются. Внизу блока имеются опоры коренных подшипников, крышки к ним делают при изготовлении блока, у них индивидуальная подгонка, поэтому заменить их невозможно

При разборке надо обращать внимание на маркировку этих крышек, чтобы не перепутать. В крышки и опоры вставлены вкладыши сделанные из сплава стали и алюминия. В третьей опоре вставлены упорные полукольца, которые препятствуют осевому перемещению коленчатого вала

В третьей опоре вставлены упорные полукольца, которые препятствуют осевому перемещению коленчатого вала.

Поршни сделаны из алюминия с залитыми в них стальными кольцами. Пальцы плавающие, а шатуны выкованы из стали. Снизу блок цилиндров закрывает поддон, между ними обязательно должна находиться прокладка. За ее целостностью необходимо следить, потому что поддон является вместилищем для моторного масла, которое во время работы ДВС смазывает все трущиеся части. Смазочная масляная система работает под давлением и с помощью разбрызгивания. Давление создается масляным насосом, который, забирая смазку из поддона, прогоняет ее через прямоточный масляный фильтр. У него имеется обратный клапан не позволяющий маслу стекать обратно в поддон.

У коленвала, располагающегося внизу блока цилиндров, имеется фланец. К этому фланцу крепится маховик. На маховике сверлением сделана специальная установочная метка для правильного расположения его на фланце коленвала. Эта метка должна располагаться напротив шейки шатуна четвертого цилиндра.

С левого бока блока цилиндров ДВС устанавливается помпа, которую также называют — насос охлаждающей жидкости.

Головка блока, или ГБЦ, выполнена из алюминия. В ГБЦ располагаются клапана с втулками и седлами и толкатели с регулировочными шайбами. Распределительный вал находится в ГБЦ сверху и зажат опорами, к которым прижаты подшипники. ГБЦ закрывается крышкой с горловиной для заливки масла.

Распредвал и помпа приводятся в движение ремнем от зубчатого шкива коленвала. Рядом находится еще один ремень, который раскручивает генератор.

О двигателях LADA 2114 1 поколение (2001 — 2013)

Автомобиль ВАЗ 2114 в народе просто четверка, является популярным переднеприводным пятидверным хетчбэком, вышедшим для замены ВАЗ 2109. Автомобиль увидел свет в 2001 году. Он является представителем серии Самара 2, одновременно с трехдверным ВАЗ 2113 и седаном ВАЗ 2115. По сути ВАЗ 2114 это рестайлинг старой девятки. Внешний вид стал более современным, также обновили и салон. ВАЗ 2114 можно назвать своего рода «народным» автомобилем, так как популярность его у населения была огромной. В статье мы рассмотрим двигатели, которые ставили на ВАЗ 2114, коснемся их характеристик и недостатков. ДВИГАТЕЛЬ 2114 / 2111

Движок ВАЗ 2111 который в народе именуют 2114, в целом является восемьдесят третьим движком. Однако в отличие от 21083 на 2114 используется инжектор, а не карбюратор. Кроме того для 2114 характерно наличие плавающего пальца шатуна и иного распредвала. Наконец, 2114 обладает большей мощностью. Движок ВАЗ 2114 1,5 л. рядным, инжекторным, с четырьмя цилиндрами, имеет верхнее расположение распредвала, в приводе ГРМ используется ремень. При этом при обрыве ремня движок клапана не гнет.

В части недостатков отмечают следующие. Необходимо регулировать клапана, быстро изнашиваются детали охлаждающей системы, требуется частая замена масляного фильтра, проблемы с уплотнением клапанной крышки, топливным насосом и датчиком-распределителем. Могут ломаться крепления приемной выхлопной трубы, так как использованы стальные, а не латунные гайки.

Кроме того нередко начинают плавать обороты. Двигатель может троить. Зачастую двигатель не прогревается до нужной рабочей температуры. Проблема, скорее всего, в термостате. Кроме того двигатель может стучать и шуметь, как правило из-за неотрегулированных клапанов.

ДВИГАТЕЛЬ ВАЗ 11183/21114

Движок 21114, имеющий второй индекс 11183, является развитием идей, заложенных силовым агрегатом 2111 1,5 л. и непосредственно, 083 мотором. Движок имеет более высокий блок цилиндров, увеличенный ход поршня, и объем 1,6 л. Двигатель обладает повышенными экологическими показателями, и большей надежности.

По сравнению с двигателями ВАЗ 2111 агрегат ВАЗ 11183 он менее капризен, более эластичен и тяговит. Если сравнивать эти два движка, необходимо отметить, что собираются они хоть и на одном заводе, но на разных линиях. Это рядный движок инжекторного типа, с четырьмя цилиндрами, имеющий верхнее расположение распредвала. В приводе ГРМ используется ремень. При его обрыве двигатель клапана не гнет, однако при наличии спортивного злого распредвала риск проблемного исхода возможен.

Двигатель имеет следующие слабые стороны. Необходимость своевременно регулировать клапана. Двигатель может шуметь и дизелить, вообще следует отметить, что движок довольно шумный, разнообразные посторонние звуки и стуки для него, это норма. Наконец для двигателя характерны троение, перегрев или напротив проблемы с прогревом до рабочего состояния.

ДВИГАТЕЛЬ ВАЗ 21124

АвтоВАЗ в рамках развития 16 клапанных двигателей в 2004 году заменил движок ВАЗ 2112 на 124 силовой агрегат. На нем применили более высокий блок от Калины, ход поршня тоже увеличили, получив рабочий объем 1,6 л. Адаптировав 124 двигатель до норм Евро-3 повысили его экологические показатели. Кроме того теперь есть тяга на низах, и отмечается более спокойная работа двигателя.

Двигатель 21124 1,6 л., является рядным движком, инжекторного типа с четырьмя цилиндрами и имеет верхнее расположение распредвала. В приводе ГРМ используется ремень. При его обрыве двигатель не гнет клапана, благодаря специальным лункам. По официальным данным движок 21124 обладает ресурсом 150 тыс. км, тогда как практически он достигает 200-250 тыс.км.

В первую очередь необходимо отметить требование регулярно подтягивать ремень газораспределительного механизма. Кроме того для двигателя характерны троение, стуки и шумы во время работы. Также движок подвержен перегреву. Несмотря на эти недостатки, по отзывам владельцев, движок ВАЗ 21124 можно назвать одним из лучших силовых агрегатов от ВАЗ.

Движок 21126 является продолжением силового агрегата ВАЗ 21124, имеющий облегченную на 39% ШПГ от Federal Mogul. Это движок с уменьшенными лунками под клапана, и ремнем привода ГРМ, имеющим автоматический натяжитель. За счет этого исчезла проблема своевременного натяжения ремня.

В части блока, имеем более качественную обработку поверхностей, высокие требования для хонингования цилиндров под стандарты компании Federal Mogul. ВАЗ 21126 1,6 л. является рядным движком инжекторного типа, у него четыре цилиндра и верхнее расположение распределительных валов. В целом движок считается неплохим, особенно для города.
