Vesa localbus (vlb)

Игрушки MS-DOS (POISK)

Вот несколько самых популярных игрушек для компьютера Поиск, которые были записанны на дискете 5,25 дюйма.

• 4X4 — Автогонки — 327.498 Кбайт.
• ANTIX — Отрезать территорию — 30.678 Кбайт.
• AVI — Волейбол — 42.070 Кбайт.
• PACMAN1 — Диггер — 32.768 Кбайт.
• PARA — Десантник — 16.386 Кбайт.
• SOPWITH — Самолет — 48.351 Кбайт.
• TETRIS — Тетрис — 53.434 Кбайт.
• BAD STREET — Уличный боец — 114.720Кбайт.
• DEFENDER OF THE CROWN — Рыцарские бои — 357.656 Кбайт.
• DIGGER Диггер — 115.584 Кбайт.
• KIKCK — Отрезать территорию — 39.607 Кбайт.
• SKY-CHASE — Воздушный бой — 439.205 Кбайт.
• SHESS — Шахматы — 9.728 Кбайт.
• J-BIRD — Цыпленок — 62.224 Кбайт.
• NOVATRON — Бегущая стена — 28.288 Кбайт.
• SPACECOM — Самолет и пауки — 16.384 Кбайт.
• NINDZIA — Трусливый ниндзя — 74.492 Кбайт.
• GATO — Подводная лодка — 243.706 Кбайт.
• LIVENGSTON — Собиратель камней — 61.440 Кбайт.
• LODE RINER — Бегущий человек — 139.008 Кбайт.
• MYTENN — Тенис — 45.008 Кбайт.
• REVERSI — Шагды — 38.004 Кбайт.
• RATTACK — Русская атака — 351.682 Кбайт.
• SABOTER2 -Ниндзя — 44.592 Кбайт.
• SPY — Диверсант на вертолете — 62.795 Кбайт.
• BEAST — Н — 19.318 Кбайт.
• ZOOM- Планета мух — 58.176 Кбайт.
• GOODY- Воришка — 61.445 Кбайт.
• ROGER — Звездная полиция «ELITE») — 74.568 Кбайт.
• ROLLO — Красильщик крыш — 57.600 Кбайт.
• TOM — Том И Джерри — 350.580 Кбайт.

4X4 — Автогонки — 327.498 Кбайт.

Для сравнения — одна лишь стандартная видеокарта CGA (чьи функции в «Поиске» имитировались программно-аппаратным способом на основной плате) содержала порядка 70 микросхем, а плата видеоконтроллера и ОЗУ для «Ассистента-128» была собрана на 83 микросхемах (и кроме неё в «Ассистенте» было ещё три (!) платы с микросхемами).

То есть, даже с применением специализированного чипа видеоконтроллера (6845 в оригинальном CGA или К1809ВГ6 в советских аналогах вроде «Ассистента») число микросхем в одном лишь видеоадаптере CGA почти равнялось числу микросхем во всей схеме «Поиска», включавшей и видеоадаптер, и блок процессора, и ОЗУ, и ПЗУ, и разные контроллеры. Отсюда становится более понятным, почему создатели «Поиска» пошли на такую значительную аппаратную несовместимость с оригинальным IBM PC — иначе сложность и себестоимость ПК могли вырасти в 2–3 раза, то есть ни о каком простом, дешёвом и массовом аналоге PC речь уже не шла бы.

Впрочем, не будем забывать, что отчасти такая простота «Поиска» вызвана отсутствием многих обычных интерфейсов, которые были реализованы на дополнительных модулях.

В общем, компьютер получился очень приличный: приятный внешний вид, хорошая 88-кнопочная клавиатура, 4 разъёма для модулей расширения, довольно мощное «железо» для бытового ПК.

Компьютер широко применялся не только как домашний, но и как учебный и профессиональный. Объёмы выпуска «Поиска» достигали нескольких десятков тысяч в год (правда, как и для других ПК, производство «раскачивалось» долго — массовый выпуск начался лишь в 1991 году, перед самым распадом СССР, когда уже начинались большие трудности у всех отраслей промышленности).

Дополнительные модули производились не только заводом-изготовителем этого ПК, но и другими заводами, а также мелкими компаниями. Фактически «Поиск» был одним из базовых советских дешёвых ПК начала 1990-х наряду с БК-0010, «Вектором-06Ц», отдельными «Спектрум»-совместимыми и некоторыми другими. Впрочем, были у этой модели и значительные недостатки — упомянутая неполная совместимость с IBM PC или чересчур аскетичное отсутствие в базовой конфигурации разъёмов для джойстиков, а также параллельного и последовательного портов, что не позволяло без дополнительных модулей подключить принтер, мышь, модем и другие периферийные устройства.

Преимущества использования шины VLB

Шина VLB (VESA Local Bus) – это системная шина, разработанная VESA (Video Electronics Standards Association) для применения в персональных компьютерах. Использование шины VLB предлагает ряд преимуществ по сравнению с другими типами шин.

1. Высокая скорость передачи данных: шина VLB обеспечивает значительно более высокие скорости передачи данных по сравнению с другими шинами, такими как ISA (Industry Standard Architecture). Это позволяет значительно повысить производительность компьютера.
2. Простота установки: подключение устройств к шине VLB происходит путем вставки их в слоты на материнской плате, что делает процесс установки простым и удобным.
3. Совместимость: шина VLB была разработана с учетом совместимости с уже существующими шинами, такими как ISA. Это позволяет использовать устройства, предназначенные для шины ISA, совместно с шиной VLB.
4. Множество слотов: шина VLB поддерживает до четырех слотов, что позволяет одновременно подключать несколько устройств и расширять функциональность компьютера.
5. Поддержка напрямую памяти: поскольку шина VLB идет непосредственно от процессора к памяти, доступ к памяти происходит намного быстрее, без использования промежуточных компонентов.

Учитывая все эти преимущества, использование шины VLB в компьютере может значительно повысить его производительность и функциональность. Однако, следует отметить, что шина VLB устарела и уже не используется в современных компьютерах, так как была заменена более современными и быстрыми стандартами, такими как шина PCI (Peripheral Component Interconnect) и PCIe (Peripheral Component Interconnect Express).

История создания и эволюция шины VLB

Шина VLB (VESA Local Bus) была разработана компанией VESA (Video Electronics Standards Association) в середине 1990-х годов. Она представляла собой расширение для шины ISA (Industry Standard Architecture) и предназначалась для увеличения скорости передачи данных между процессором и периферийными устройствами.

Первые версии шины VLB использовали 32-битную ширину данных, что позволяло достичь значительного увеличения производительности по сравнению с шиной ISA. Также шина VLB имела высокую скорость передачи данных — до 40 МБ/с, что было впечатляющим достижением для своего времени.

Однако с развитием технологий появились новые стандарты и интерфейсы, способные обеспечить еще более высокую производительность. В 1993 году Intel представила шину PCI (Peripheral Component Interconnect), которая стала основным стандартом для подключения периферийных устройств.

Шина VLB показала свои ограничения, такие как ограниченная совместимость с новыми процессорами и недостаточная пропускная способность. В результате, шина PCI стала предпочтительней для новых систем и шина VLB была постепенно забыта.

Следующим этапом в эволюции шины VLB стало появление шины AGP (Accelerated Graphics Port), которая была специально разработана для графических карт. Шина AGP использовала многие принципы и технологии из шины VLB, но была внедрена в новых компьютерных системах и предоставляла еще более высокую производительность.

В дальнейшем шина AGP была заменена шиной PCI Express, которая стала новым стандартом для подключения видеокарт и других периферийных устройств. Она имела еще большую пропускную способность и более гибкую архитектуру, что позволило ей быть эффективнее и более приспособленной к современным требованиям.

Шина VLB в дальнейшем перестала использоваться и осталась в истории компьютерных технологий. Однако, ее роль в развитии и эволюции компьютерных систем была значительной, и она запоминается как одна из первых технологий, способных значительно увеличить производительность компьютера и ускорить передачу данных.

История

Harvard Mark I

1890: американец Герман Холлерит изобретает табуляторную машину, опираясь на некоторые идеи Бэббиджа, которая использовалась при составлении переписи населения США. Впоследствии Холлерит основал компанию, которая впоследствии стала IBM.

1893: швейцарский ученый Отто Штайгер разрабатывает первый автоматический калькулятор, который был изготовлен и использован в промышленных масштабах, известный как Миллионер.

1938: немецкий инженер Конрад Цузе завершает разработку Z1, первого компьютера, который можно рассматривать как таковой. Работающий электромеханически и с использованием реле, он был программируемым (с помощью перфоленты) и использовал двоичную систему и логику Болеана. За ней последуют улучшенные модели Z2, Z3 и Z4.

Apple II

1944: в Соединенных Штатах компания IBM создает электромеханический компьютер Harvard Mark I, разработанный командой во главе с Говардом Эйкеном. Это был первый компьютер, созданный в Соединенных Штатах.

1944: в Англии создаются компьютеры Colossus (Colossus Mark I и Colossus Mark 2) с целью расшифровки коммуникаций немцев во время Второй мировой войны.

1946: в Пенсильванском университете введен в эксплуатацию ENIAC (электронный числовой интегратор и калькулятор), который работал на клапанах и был первым электронным компьютером общего назначения.

EDVAC

IBM System 360

1947: в Bell Laboratories Джон Бардин, Уолтер Хаузер Браттейн и Уильям Шокли изобретают транзистор.

1950: Кэтлин Бут создает язык ассемблер для выполнения операций на компьютере без необходимости замены соединительных кабелей, но с помощью перфокарт (программа или операция, сохраненная для использования при необходимости), которые были подвержены повреждениям. По этой причине, в конце этого года начинается разработка языка программирования.

1951: начинает работать EDVAC, задуманный Джоном фон Нейманом, который, в отличие от ENIAC, был не десятичным, а двоичным, и в нем была первая программа, предназначенная для хранения.

1953: IBM производит свой первый компьютер в промышленных масштабах, IBM 650. Расширяется использование языка ассемблера для компьютерного программирования. Транзисторные компьютеры заменяют клапанные, что знаменует начало второго поколения компьютеров.

1957: Джек С. Килби создает первую интегральную схему.

IBM PC

1964: появление IBM 360 знаменует собой начало третьего поколения компьютеров, в которых печатные платы с несколькими элементарными компонентами заменяются платами интегральных схем.

1965: Olivetti выпускает Programma 101, первый настольный компьютер.

1971: Nicolet Instruments Corp. выводит на рынок Nicolet 1080, компьютер научного назначения, основанный на 20-битных регистрах.

Стив Джобс и Билл Гейтс

1971: Intel представляет первый коммерческий микропроцессор, первый чип: микропроцессор Intel 4004, разработанный Федерико Фаггином и Марсианом Хоффом.

1975: Билл Гейтс и Пол Аллен основывают Microsoft.

1976: Стив Джобс, Стив Возняк, Майк Марккула основали Apple.

1977: Apple представляет первый крупномасштабный персональный компьютер Apple II, разработанный Стивом Джобсом и Стивом Возняком.

1981: на рынок выходит IBM PC, который станет коммерчески успешным, ознаменует революцию в области персональных компьютеров и определит новые стандарты.

Легендарный персональный компьютер «Поиск»

Пожалуй, самым известным из недорогих отечественных ПК, совместимых с IBM PC, стал разработанный в 1987 году (главный разработчик Юрий Роль) и выпускавшийся серийно с 1989 года на Киевском научно-производственном объединении «Электронмаш» компьютер «Поиск», чьё описание и реклама неоднократно появлялись в популярных многотиражных журналах «Наука и жизнь», «Радио» и др.

Главной целью конструкторов «Поиска» было создание самого простого и дешёвого аналога IBM PC/XT с минимальным набором функций, но с возможностью их расширения с помощью дополнительных модулей. В качестве процессора был задействован советский 16-разрядный (но с 8-разрядной внешней шиной данных) микропроцессор К1810ВМ88 (выпускавшийся киевским заводом «Квазар»), работавший на тактовой частоте 5 МГц, — полный аналог Intel 8088, использовавшегося в IBM PC/XT.

Краткая спецификация:

• Процессор КМ1810ВМ88 5MHz, аналог зарубежного процессора i8088. Есть сведения, что могла устанавливаться микросхема КР580ВМ88.
• Оперативная память на борту платы — 128 KB.
• ПЗУ — 16 KB.
• Встроенная CGA видеокарта (4 цвета). Разрешение экрана — 640 x 200.

Встроенные в плату 4 (ISA?) слота для подключения дополнительных блоков, которые в комплектацию входили опционально:

• Контроллер дисковода (2×360 KB)
• Контроллер принтера
• Контроллер винчестера (MFM)
• Дополнительная память (512 KB)

Без контроллера дисковода ПК мог работать с кассетным магнитофоном, на что имелся соответствующий выход на плате.

Операционная система — CP/M , а при наличии блока дополнительной памяти можно было получить 128 + 512 = 640Кб и загружать MS-DOS.

Во время производства «Поиска» на рынке во всю были распространены Спектрумы, которые были и дешевле и проще для самостоятельной сборки. Поэтому «Поиск» так и не стал популярной народной машиной, будучи очень дорогим и ненадежным в работе.

Позднее были выпущены следующие модели «Поисков»:

• «Поиск-2» — 8086, 1mb оперативной памяти, HDD 40Gb
• «Поиск-3» — 286
• «Поиск-4» — Intel 386DX, C&T chipset
• «Поиск-5» — Intel 486, OPTI 82C495SLC chipset

Первый вариант «Поиска» имел 128 Кбайт ОЗУ и 8 Кбайт ПЗУ с базовой системой ввода-вывода (БИОС). В более поздних модификациях базовое ОЗУ было расширено до 512 Кбайт. Напрямую к ПК можно было подключить только магнитофон и телевизор: в «Поиске» не было ни контроллера дисководов, ни разъёмов для джойстиков, ни даже параллельного или последовательного портов для подключения принтера, мыши или других устройств — всё это становилось доступно только после приобретения и подключения модулей расширения, среди которых были также дополнительная память — 256 или 512 Кбайт ОЗУ, картриджи с программами в ПЗУ, контроллеры жёстких дисков, звуковая карта и другие.

Что такое шина VLB и как она работает

Шина VLB (VESA Local Bus) — это вид шины, разработанный ассоциацией Video Electronics Standards Association (VESA) для подключения периферийных устройств к центральному процессору в компьютере.

Шина VLB была введена в конце 1980-х годов и использовалась в персональных компьютерах до начала 1990-х годов. Она представляла собой альтернативу стандартной шине ISA (Industry Standard Architecture) и предлагала более высокую скорость передачи данных.

Основное преимущество шины VLB заключается в том, что она позволяет устанавливать видеокарты и другие устройства напрямую на мать без необходимости использовать дополнительные контроллеры. Это ускоряет передачу данных и повышает производительность компьютера.

Работа шины VLB осуществляется следующим образом:

1. Периферийные устройства, такие как видеокарты или звуковые карты, подключаются к мамной плате через слоты шины VLB.
2. Центральный процессор передает данные на шину VLB.
3. Данные передаются по шине VLB к соответствующему периферийному устройству.
4. Периферийное устройство обрабатывает данные и, если необходимо, передает результаты обратно по шине VLB к центральному процессору.

Таким образом, шина VLB обеспечивает быструю и эффективную связь между центральным процессором и периферийными устройствами, повышая производительность компьютера.

Однако шина VLB имеет свои недостатки. Например, она имеет ограниченную длину, что ограничивает количество устройств, которые можно подключить. Кроме того, шина VLB не обеспечивает совместимость с более новыми стандартами, такими как PCI (Peripheral Component Interconnect) или AGP (Accelerated Graphics Port).

В результате прогресса в технологии компьютеров, шина VLB была заменена более современными и эффективными стандартами. Однако, она оставила свой след в истории развития компьютеров и принесла новые возможности для расширения функциональности и производительности.

Медиа устройства

Такие устройства, как CD, DVD, Blu-Ray, и флэш-накопители являются одними из самых популярных съемных носителей информации, на которых можно хранить цифровые данные. Ленточные накопители и дискеты являются устаревшими. Жесткие диски и твердотельные накопители используются для внутреннего хранения.

Компакт-диск: Известный как CD, устройство для хранения цифровых данных. Стандартные компакт-диски могут хранить около 80 минут аудио. CD-ROM содержит данные, доступны для чтения и которые нельзя изменить. CD-ROM используются для распространения компьютерных программ и мультимедийных приложений. Для записи компакт-дисков используется оптический дисковод, который использует лазерное излучение или электромагнитные волны для считывания и записи данных на диски.

Компакт-диск CD	Digital Versatile Disc DVD

Digital Versatile Disc: обычно известен как цифровой видеодиск и сокращенно как DVD, цифровой универсальный диск является одним из очень популярных носителей информации. С физическими размерами, аналогичными компакт-диску, DVD-диски могут хранить данные, в шесть раз больше, чем CD. DVD-ROM привод используется для чтения данных с DVD. DVD RW используется для считывания и записи данных на DVD. Диски DVD-RAM позволяют записывать на них информацию несколько раз. HD DVD является форматом оптических дисков высокой плотности.

Disc Array Controller: Контроллер дискового массива, он управляет физическими дисководами и представляет их на компьютере в виде логических единиц. Он почти всегда реализует аппаратный RAID, таким образом, его иногда называют контроллером RAID. Он также обеспечивает дополнительный кэш диска.

Жесткий диск	Solid-State Drive SSD

Дискета: Это диск из тонкого магнитного носителя данных, покрытой пластмассовой оболочкой. С появлением оптических устройств хранения данных, дискеты устарели.

Ленточный накопитель: Это устройство хранения данных считывает и записывает данные, хранящиеся на магнитной ленте. Ленточные накопители имеют емкость хранения от нескольких мегабайт до нескольких гигабайт. Они в основном используются для архивного хранения данных.

Жесткий диск: Это энергонезависимое запоминающее устройство, которое хранит цифровые данные на магнитной поверхности. Он используется для среднесрочного хранения данных.

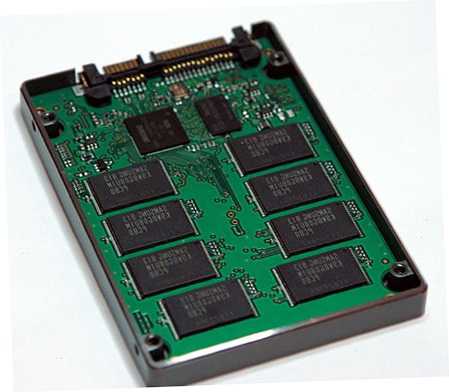

Solid-State Drive: Сокращенно SSD, известный также как твердотельный накопитель. Это устройство хранения использует твердотельную память для хранения устойчивых данных. Он может заменить жесткий диск во многих приложениях, но стоит значительно более дороже.

Blu-Ray Disc: Это оптический формат носителя данных диска. Он получает свое название от синего лазера, который используется для чтения и записи таких дисков. Благодаря короткой длине волны, Blu-Ray диски могут хранить большие объемы данных. BD-ROM дисковод используется для чтения данных с Blu-Ray дисков, BD-ROM может быть использован как для считывания, так и записи.

Дискета	USB Flash Drive

USB Flash Drive: Более известна как флэшка. Это малогабаритное, съемное и перезаписываемое устройство хранения данных с объемом памяти в диапазоне от 64 МБ до 64 ГБ. Из-за их высокой емкости, долговечности и компактной конструкции, они приобрели огромную популярность в наше время.

Zip Drive	Blu-Ray Disc

История и описание

В начале 1990-х годов полосы пропускания ввода-вывода (8,33 МБ/с) для преобладающей тогда шины ISA стало не хватать для производительности видеокарт, которые начали стремительно развиваться. Потребность в более быстрой графике была вызвана более широким распространением графических пользовательских интерфейсов в операционных системах. Хотя, на тот момент, IBM действительно создала жизнеспособного преемника ISA с микроканальной архитектурой — MCA, обеспечивающей пропускную способность 66 МБ/с, она потерпела неудачу на рынке, поскольку производители оборудования не хотели платить высокие лицензионные сборы за ее использование. Конкурент MCA — шина EISA с пропускной способностью в 33,32 МБ / с тоже не могла обеспечить достаточную производительность графики. До выхода шины Peripheral Component Interconnect (PCI) с ее пропускной способностью в 133 МБ/с остается еще какое-то время. Чтобы заполнить пустую нишу скоростных шин для видеокарт, производители чипсетов и видеокарт создали свою реализацию скоростной шины, представляющей собой расширение шины ISA (или EISA, с которой ISA-платы совместимы), к разъему которой был добавлен дополнительный разъем.

Пропускная способность VESA зависела от скорости шины процессора: она начиналась со 100 МБ/с при частоте шины 25 МГц, увеличивалась до 133 МБ/с на 33 МГц шине, до 160 МБ/с на 40 МГц и достигала 200 МБ/с на 50 МГц шине.

Физически выход шины представлял собой два разъема — 16 битный ISA- и MCA-разъем, развернутый на 180 гр. Поэтому можно было подключать как ISA-карты, так и VESA-карты с двумя разъемами. Вместо ISA-разъема мог быть обратно с ним совместимый EISA-разъем.

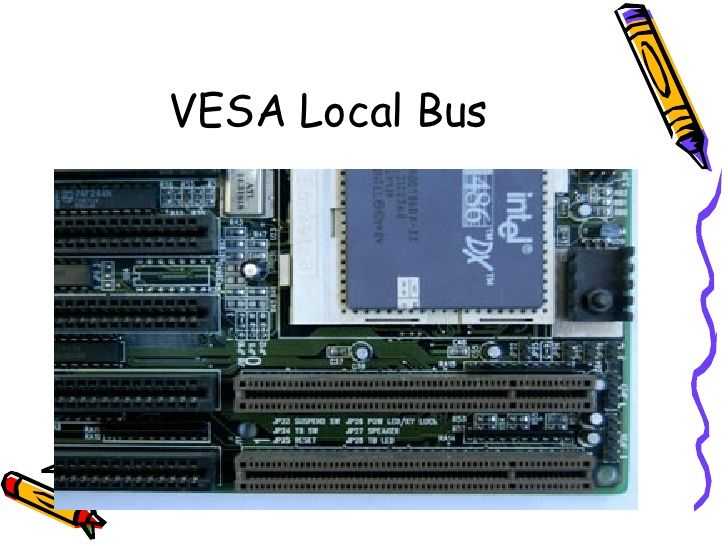

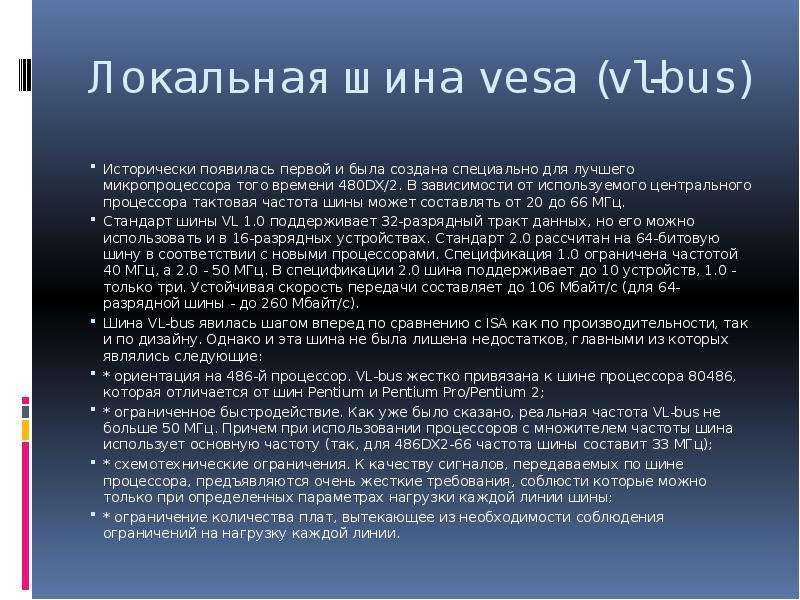

Локальная шина VESA

Подробности

Родительская категория: Системные платы

Категория: Локальные шины

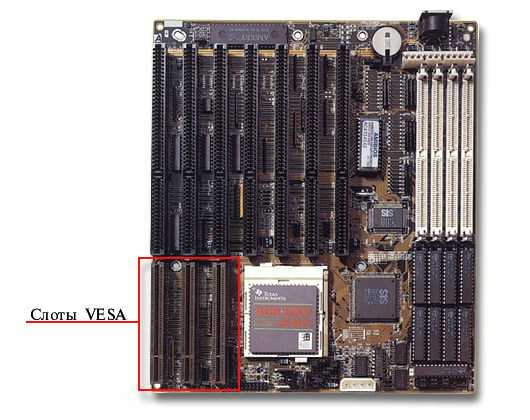

Эта шина была самой популярной из всех локальных шин со дня ее презентации в августе 1992 года и до 1994 года. Она является продуктом комитета VESA — некоммерческой организации, созданной при участии компании NEC для контроля за развитием и стандартизацией видеосистем и шин. Компания NEC разработала VL-Bus — так в дальнейшем будем называть эту шину, — а затем создала комитет, который должен был внедрить эту разработку в жизнь. В первоначальном варианте слоты локальной шины использовались почти исключительно для установки видеоадаптеров. Основным направлением, на которое делала упор компания NEC при разработке и реализации компьютерной продукции, было повышение качества и эффективности работы компьютерных видеосистем. К 1991 году видеосистемы стали самым узким местом в большинстве компьютерных систем.

По шине VL-Bus можно выполнять 32-разрядный обмен данными между процессором и совместимым видеоадаптером или жестким диском, т.е. ее разрядность соответствует разрядности процессора 486. Максимальная пропускная способность шины VL-Bus составляет 133 Мбайт/с. Другими словами, локальная шина VL-Bus совершила прорыв в ограничении быстродействия периферийных устройств.

К сожалению, концепция VL-Bus просуществовала недолго. На самом деле VL-Bus представляла собой шину процессора 486. Это позволяло использовать очень простые решения, так как не требовалось никаких дополнительных микросхем. Разработчики системных плат могли просто добавлять разъемы VL-Bus к системным платам для процессоров 486 практически без дополнительных затрат. Именно поэтому данными разъемами были оснащены почти все системы на базе процессора 486.

Однако проблемы с временными задержками привели к сложностям в работе адаптеров. Поскольку VL-Bus работает на частоте шины процессора, использование разных процессоров приводило к появлению шин с разной частотой, что значительно усложняло решение задач совместимости. Хотя VL-Bus и можно было адаптировать к другим процессорам, таким как 386 и Pentium, она лучше всего подходила именно для систем на базе процессора 486. Несмотря на свою низкую себестоимость, после появления новой шины, получившей название PCI, шина VL-Bus очень быстро сошла со сцены. Она так и не появилась в системах на базе процессоров Pentium, и дальнейшая разработка устройств для VL-Bus уже давно не ведется. Физически разъем VL-Bus представлял собой дополнение к существующим разъемам. Например, в системах архитектуры ISA разъем VL-Bus считался дополнением к существующим 16-разрядным разъемам ISA. Расширение VESA имело 112 контактов, которые физически были расположены так же, как и в шине MCA.

• < Назад
• Вперёд >

Ограниченная совместимость с новыми устройствами

Это ограничение VLB также затрагивает возможности расширения системы. При установке нового устройства с более современной шиной, пользователям может потребоваться отключить или удалить шину VLB, что может быть крайне неудобным и затратным.

Однако, стоит отметить, что некоторые производители смогли создать адаптеры, которые позволяют использовать более новые устройства с шиной VLB. Однако, такие адаптеры часто являются дорогостоящими, нестабильными или не обеспечивают полную функциональность нового устройства.

Таким образом, ограниченная совместимость с новыми устройствами является значительным недостатком шины VLB. При выборе данной шины следует учитывать срок службы и потенциальные проблемы, связанные с совместимостью устройств.

Многозадачность

Многозадачность — понятие из теории операционных систем, под которым подразумевается обеспечение возможности параллельной (или псевдопараллельной) обработки нескольких процессов. Однако, идеальная многозадачность ОС возможна только в распределённых вычислительных системах.

Центральный процессор выполняет инструкции одной программы, а затем переключает выполнение на вторую программу и выполняет некоторые из её инструкций. Этот процесс очень быстрый и создает иллюзию одновременного выполнения нескольких программ; на самом деле процессорное время распределяется между программами по одной за раз. Операционная система контролирует распределение времени.
