Как влияют зазоры клапанов на работу двигателя автомобиля?

2 варианта регулировки зазоров клапанов двигателя автомобиля

Порядок регулировки для 8-клапанного мотора

Регулировка клапанов Лады Ларгус осуществляется в соответствии с техническим регламентом завода-изготовителя. Сначала необходимо поставить автомобиль на ровную площадку, поддомкратить переднее колесо, включить четвертую передачу, открыть капот и демонтировать корпус воздушного фильтра, отсоединив все патрубки. Затем следует снять высоковольтные провода со свечей, разъем с модуля зажигания, освободить жгуты проводов и отвести их в сторону салона.

Следующий этап – выставление верхней мертвой точки (ВМТ). Для этого нужно медленно вращать поддомкраченное колесо и следить, чтобы на ребре жесткости шестерни привода распредвала появилась литера «F». При этом поршень первого цилиндра будет находиться в ВМТ такта сжатия, и оба клапана будут закрыты. Нумерация цилиндров начинается со стороны маховика. Вооружившись набором щупов, пассатижами и ключом на 10 мм, можно выполнить регулировку своими руками.

Для впускного клапана используется щуп толщиной 0,15 мм, для выпускного – 0,25 мм. Их нужно вставить последовательно в зазор между регулировочным винтом рокера и клапанами. Щуп должен входить с небольшим натягом, в противном случае зазор необходимо откорректировать. Удерживая пассатижами регулировочную гайку 1 (см. рис. 1), нужно ослабить ключом на 10 мм контргайку 2. Затем установите требуемый зазор гайкой 1 и законтрите его гайкой 2, удерживая пассатижами от проворачивания.

3.24. Проверка и регулировка клапанных зазоров на дизельном двигателе

Для компенсации тепловых расширений в клапанном механизме должен быть определенный зазор.

При слишком малом зазоре изменяются фазы газораспределения, ухудшается процесс сжатия, снижается мощность двигателя, работа двигателя становится неравномерной. В экстремальных случаях клапаны могут деформироваться или пригореть к седлам.

При излишне большом зазоре появляются механические шумы, изменяются фазы газораспределения, вследствие слишком короткого времени открывания клапанов и, следовательно, плохого наполнения цилиндров, снижается мощность двигателя, двигатель работает неравномерно.

Регулировка клапанных зазоров может принести пользу только в том случае, когда клапаны хорошо притерты, отсутствую недопустимые люфты в их направляющих, а концы стержней клапанов не забиты.

Клапанные зазоры следует регулировать в рамках проведения технического обслуживания, после ремонта или при наличии шума в работе клапанного механизма.

Клапанные зазоры следует проверять и регулировать на остывшем двигателе, т.е. когда его температура равна температуре окружающей среды.

Проверка

  1. Снимите крышку головки цилиндров.
  2. Установите поршень первого цилиндра в положение ВМТ (см. Главу Двигатели).
  3. При нахождении поршня первого цилиндра в ВМТ положение кулачков распределительного вала имеет вид, показанный (кулачки не касаются клапанов первого цилиндра).

Положение кулачков распределительного вала при нахождении поршня первого цилиндра в ВМТ

  1. Перед проверкой клапанных зазоров проверьте надежность затягивания гаек крепления крышек опорных подшипников распределительного вала. При необходимости затяните гайки с усилием 25 Нм.

Проверка усилия затягивания гаек крепления крышек опорных подшипников

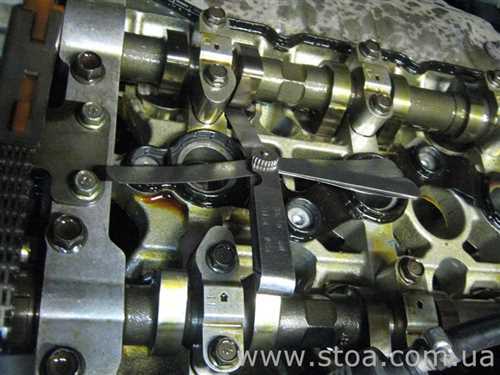

  1. Вставьте щуп между кулачком распределительного вала и регулировочной шайбой и проверьте зазор в соответствие с требованиями Спецификаций в Главе Настройки и текущее обслуживание автомобиля.
  2. Щуп должен как бы втягиваться, в противном случае клапанный зазор требует регулировки.
  3. Пометьте положение шкива коленчатого вала напротив метки ВМТ. Проверните коленчатый вал на пол-оборота в направлении вращения двигателя. В положении ВМТ теперь находится следующий поршень. В соответствии с последовательностью зажигания 1-3-4-2, это третий цилиндр. Номера цилиндров идут по порядку с первого по четвертый. Цилиндр 1 находится у шкива зубчатого ремня. Проверьте зазоры описанным выше образом. Затем проверните коленчатый вал еще на пол-оборота и проверьте клапанный зазор цилиндров 4 и 2.
  4. При необходимости регулировки клапанного зазора меняйте толщину щупа до тех пор, пока не будет получено истинное значение зазора. Запишите полученное значение.
  5. Установите крышку головки цилиндров с новой прокладкой и затяните болты ее крепления с усилием 8 Нм.

Регулировка

  1. Проверните коленчатый вал так, чтобы вершина кулачка распределительного вала над регулируемым клапаном была обращена вверх.

Установка распределительного вала в положение для регулировки клапанного зазора

  1. Поверните толкатель клапана так, чтобы паз толкателя был обращен вперед.

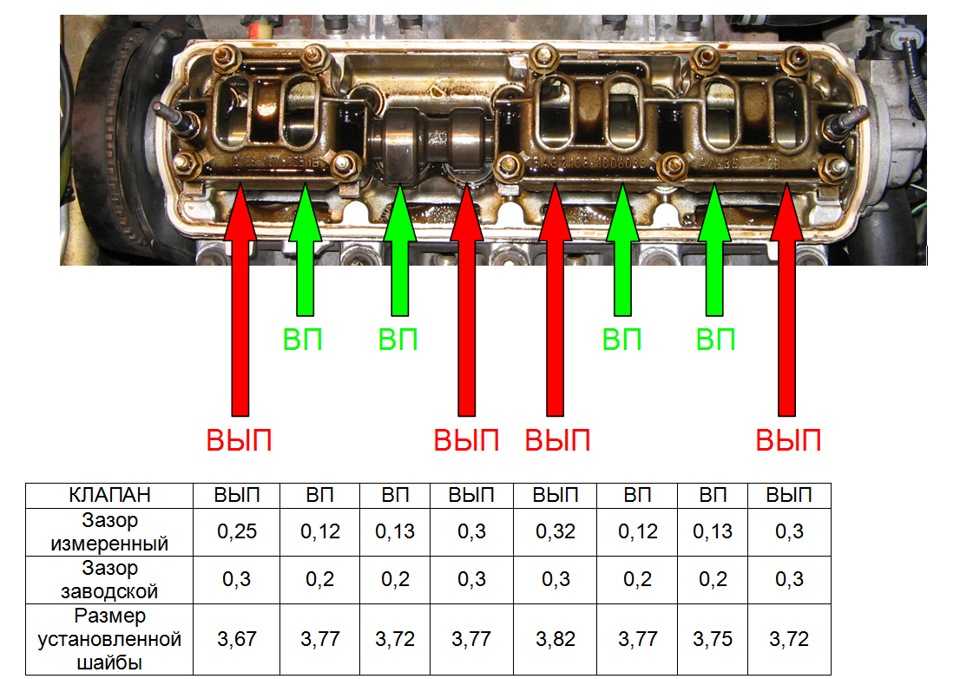

  2. Клапанный зазор регулируется путем подбора регулировочных шайб. Для этого прижмите толкатель специальным приспособлением OPEL-KM-650.

Прижимание толкателя специальным инструментом

  1. Выньте регулировочную шайбу из толкателя и с помощью магнита.
  2. Определите толщину установленной регулировочной шайбы с помощью микрометра и запишите результат измерения. Толщина шайбы должна быть выгравирована на ее нижней стороне.
  3. Вычислите толщину новой регулировочной шайбы по формуле N = T + (A — S), где N — толщина новой регулировочной шайбы, T — толщина снятой регулировочной шайбы, А — измеренное значение клапанного зазора, а S — требуемое Спецификациями (в Главе Настройки и текущее обслуживание автомобиля) значение клапанного зазора.

Регулировочные шайбы могут применяться, как правило, многократно, пока не появятся отчетливо видимые следы износа. Если маркировка толщины шайбы больше не видна, то шайбу применять дальше не следует.

  1. Смочите новую регулировочную в двигательном масле и установите шайбу маркировкой вниз.
  2. Описанным выше способом отрегулируйте все клапанные зазоры.
  3. В заключение проверьте еще раз клапанные зазоры.

Список моделей авто, в которых устанавливался

Изначально мотор 4G18 применялся в четырех машинах Mitsubishi:

  • Kuda – внедорожник для Индонезии;
  • Colt Plus – только для рынка Тайваня,
  • Space Star – хетчбэк с увеличенным на 30 см кузовом;
  • Lancer – компактный седан.

Однако характеристики двигателя полностью подошли для автомобилей сторонних производителей:

  • BYD F3 – китайский вариант Lancer;
  • Zotye nOMAD – мощность 78 л. с., 2007 – 2009 г., китайский внедорожник;
  • Proton Waja – малазийский седан;
  • Hafei Saima – компактный китайский хетчбэк;
  • Foton Midi – с 2010 по 2011 год, китайский компактвэн А-класса.

Zotye nOMAD

Перечень модификаций ДВС

Изначально руководство концерна Mitsubishi учитывало аспекты законодательства государств, в которые осуществлялся экспорт моторов или автомобилей с ними, поэтому при базовой мощности движка 127 л. с. эту характеристику занижали искусственно – прошивкой бортового компьютера, используя не одинаковое навесное оборудование впускного/выпускного тракта.

Подобная модернизация позволяет выделить три условных модификации мотора 4G18:

  • 98 л. с. – ДВС для Европы и РФ, отвечает регламенту Евро-5, позволяет снизить страховые выплаты и дорожный налог;
  • 105 л. с. – мотор поставлялся на Ближний Восток;
  • 122 л. с. – самый мощный движок получил Иран.

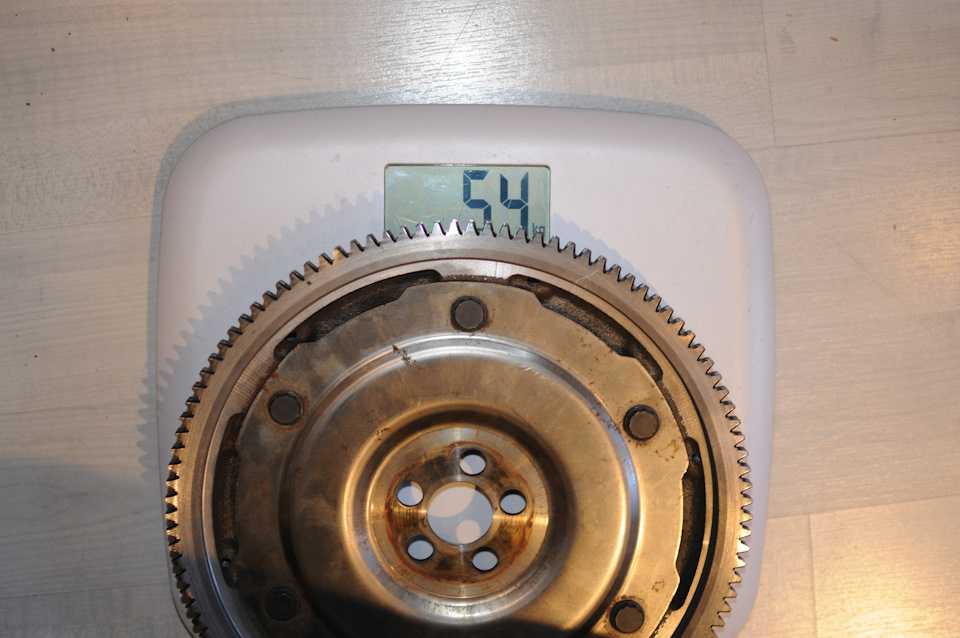

Маховик 4G18

Причины замены

Как говорилось выше, причиной замены клапанов может стать обрыв ремня ГРМ,но не всегда причина заключается только в этом. Часто клапана нуждаются в замене из-за перескакивания моторной цепи.Когда это происходит, то клапана просто выворачивает и понятно, что дальнейшая их эксплуатация становится невозможной.После этого клапана выглядят следующим образом:

Замена направляющих клапанов ваз 2110

Кроме того, клапаны могут сами износиться. Вернее, износу подвергается именно ножка клапана, которая имеет определенный размер.Ножку специально замеряют микрометром, чтобы проверить соответствие нормам. Так, если ножка клапана имеет размер, который меньше 7,97 мм, то это уже износ и такой клапан следует отправлять в мусорный бак.Наконец, прогар или трещина самой тарелки может стать причиной того, что следует менять клапаны.

Замена направляющих клапанов на ваз 2110

Инструмент и приспособления для регулировки клапанов

Традиционно РК производят с помощью щупов, которые продаются в автомагазинах и магазинах, торгующих специнструментом. В стандартном наборе имеются щупы от 0,05 до 1,00 мм, щупы обычно идут с увеличением толщины через 0,05-0,1 мм. Также для некоторых моделей производятся специальные щупы, они продаются по одному. Например, для движков заднеприводных автомобилей ВАЗ промышленностью выпускаются специальные широкие щупы толщиной 0,15 мм, а также 0,2 мм, но последний размер менее распространен.

Клапана отрегулировать можно с помощью стрелочного индикатора, такая РК получается более точной, так как щупом трудно «поймать» выработку на торце клапана или рокера, индикатором зазор «улавливается» точно. В автомагазинах продаются специальные наборы с индикаторами для определенных моделей ДВС, но приспособления также изготавливают и самодельные.

Есть приспособления для регулировки, с помощью которых снимаются и устанавливаются регулировочные шайбы, например, очень широко распространен инструмент для переднеприводных авто ВАЗ-2108-09. Разумеется, такие же «приспособы» существуют для двигателей Форд, Ауди/ Фольксваген, Тойота, Мицубиси – для всех ДВС, у которых в конструкции предусмотрены регулировочные шайбы.

Схема ГРМ Лада Ларгус 8 клапанов

  • 1 — зубчатый шкив коленчатого вала
  • 2 — зубчатый шкив насоса охлаждающей жидкости
  • 3 — натяжной ролик
  • 4 — задняя защитная крышка
  • 5 — зубчатый шкив распределительного вала
  • 6 — зубчатый ремень ГРМ
  • А — прилив на задней защитной крышке
  • В — метка на шкиве распределительного вала
  • С — метка на крышке масляного насоса
  • D — метка на шкиве коленчатого вала.

Еще одной особенностью мотора можно назвать расположение водяного насоса (помпы), который вращается все тем же ремнем ГРМ. То есть, в случае подтеканий охлаждающей жидкости или характерного шума/свиста/гула в районе привода ГРМ проверка ремня обязательна. Если подшипник помпы рассыпется и ремень слетит, то кроме замены корпуса водяного насоса и ремня придется перебирать еще и головку блока цилиндров, вынимая оттуда гнутые клапана.

Альтернативный вариант регулировки клапанов Лада Гранта

Некоторые специалисты для регулировки клапанов используют иной подход, отличный от рекомендованного заводом изготовителем. Они не совмещают метки на кожухе ГРМ и шкиве распредвала (они вообще не снимают крышку кожуха ГРМ). Для того, чтобы отрегулировать определенный клапан, они просто выставляют соответствующий кулачок распредвала в положение «вверх».

Данный способ также широко используется. Единственное его отличие от «стандартного» – это более частое вращение распределительного вала при регулировке. Скажем, при «стандартном» способе вы повернете распределительный вал всего 2 раза (при первом совмещении – 4 клапана и при повороте на 180 градусов – еще 4 клапана). При альтернативном способе вы будете вращать распредвал 8 раз, по одному разу на каждый клапан. И в том и в другом случае можно произвести качественную регулировку клапанов. Какой способ выбрать – решать только вам.

На сегодня все, до встречи в новых выпусках бортового журнала!

Сборка головки цилиндров ЗИЛ-130

Монтаж головки цилиндров выполняют на специальном стенде, следуя такому алгоритму:

Установка двух шатунов на одной шатунной шейке двигателя ЗИЛ-130

  • установкой сжатого воздуха в клапанных втулках и седлах продувают все отверстия;
  • втулки направляющие и стержни (впускные, выпускные) до установки на свои места обрабатывают маслом;
  • проверяют плавность движений клапанов в цилиндрах, в случае необходимости заменяют новыми;
  • у ЗИЛ-130 в клапанах впускных надевают на втулки шайбы пружинные, на выпускных – механизм вращения;
  • на впускные надевают манжеты из резины, с направлением витков шайб к цилиндровой головке;
  • клапанные тарелки пружинные монтируют на стержни; повернув на кране рукоятку, распределяющую воздух, добиваются сжатия всех пружин (одновременно);
  • смазав «сухарики» солидолом, вставляют их в стержневые канавки, стараясь полностью вклинить в конусные отверстия;
  • стендовое нажимное приспособление возвращают в исходник;
  • ввертывают шпильки в плоскостные проемы – сверху и в зонах, где прилегают впускной трубопровод и выпускной; головку цилиндров переводят в оптимальное положение;
  • расположив головки от коромысел в расстоянии 5-6 мм, в проемы последних вкручивают винты и гайки;
  • загнав в осевой проем на коромысле шплинт, собирают узел, надевая поочередно желоб маслосливной, шайбы, стойки и т.д.

Регулировка клапанов

1. Подготовка к работе

Перед началом процедуры регулировки клапанов рекомендуется убедиться, что двигатель и компоненты охлаждающей системы полностью остыли. Откройте капот автомобиля и найдите клапанную крышку, расположенную на верхней части двигателя.

2. Проверка допусков клапанов

Необходимо проверить допуски клапанов, используя специальные щупы. Для этого снимите клапанную крышку и найдите нужные метки на двигателе. Вращайте коленчатый вал в соответствии с указаниями производителя и проверьте допуск каждого клапана.

3. Регулировка клапанов

Для регулировки клапанов используйте специальные ключи или отвертки. Настройте каждый клапан до необходимого допуска, поворачивая специальную гайку или винт. После настройки затяните гайки или винты, чтобы предотвратить их самопроизвольное регулирование.

После завершения процедуры регулировки клапанов рекомендуется снова проверить допуски, чтобы убедиться, что они настроены правильно. В случае необходимости, повторите настройку до достижения желаемых значений.

Регулярная проверка и регулировка клапанов помогут поддерживать оптимальную работу двигателя Митсубиси Лансер 9. В случае затруднений или неуверенности в своих навыках, рекомендуется обратиться к профессиональному автомеханику или сервисному центру.

Расход Топлива При Обкатке Двигателя Камаз

ГОРЯЧАЯ ОБКАТКА ДВИГАТЕЛЯ КамАЗ-740

Трудоемкость — 300.0 чел. мин После холодной обкатки двигателя всегда производится горячая обкатка двигателя. Приработка двигателя только в режиме «горячей» обкатки осуществляется только после замены менее половины вкладышей коренных или шатунных подшипников или по одному поршневому кольцу не более чем в двух цилиндрах.

12. Проверить параметры подводимых к двигателю энергоносителей. Температура масла, подаваемого в двигатель должна быть не ниже 80+5°С, давление масла — не ниже 0,1 МПа (1 кгс/см2) при минимальной частоте вращения холостого хода и 0,4—0,55 МПа (4—5,5 кгс/см2) — при частоте вращения 2600 об/мин. Температура воды должна быть 50+5°С. (Стенд для испытания двигателя)

13. Установить скобу останова двигателя в положение выключенной подачи, включить электродвигатель стенда и произвести «горячую» обкатку двигателя по режиму, приведенному в таблице 2. (Стенд) Режимы горячей обкатки двигателя

14. Повторить работы № 4—11

15. Проверить максимальные обороты двигателя, которые должны быть не более 2930 об/мин. (Стенд)

16. Проверить минимальные обороты холостого хода двигателя, которые должны быть не более 600 об/мин. (Стенд)

17. Проверить устойчивость работы двигателя на минимальных оборотах холостого хода и при необходимости отрегулировать минимальные обороты холостого хода вращением регулировочного болта 2 (Рис. 6). При проверке повысить обороты до 1400—1500 об/мин и резко сбросить обороты на минимум. (Ключ гаечный открытый 12 мм, отвертка 8,0 мм)

18. В случае устранения неисправностей, связанных с заменой головки цилиндра или других деталей, замена которых требует снятия головки, после снятия ее для осмотра деталей цилиндро-поршневой группы, а также замены масляного, водяного или топливного вала, картера маховика, передней крышки блока, а также после переборки двигателя без замены агрегатов, узлов и деталей произвести обкатку двигателя в режиме повторных испытаний, режимы которых приведены в таблице 3. (Стенд)

КОНТРОЛЬНАЯ ПРИЕМКА ДВИГАТЕЛЯ КамАЗ-740

Трудоемкость — 25,0 чел. мин 19. После обкатки двигатель проходит контрольные испытания и производится его приемка пред-

ставителем ОТК. Режимы контрольных испытаний двигателя приведены в таблице 4. (Стенд)

20. Двигатель считается принятым при условии соблюдения следующих требований:

— двигатель прошел обкатку по заданным режимам, что должно быть подтверждено соответст-

вующими записями в журнале регистрации испытаний;

— двигатель устойчиво работает на режиме холостого хода в пределах 800 об/мин;

— максимальная частота вращения коленчатого вала при работе без нагрузки не превышает

— двигатель останавливается при прекращении подачи топлива (скоба останова должна быть в

положении выключенной подачи);

— работа двигателя при всех нагрузках и частоте вращения коленчатого вала происходит равномерно, без резких стуков и шумов, выделяющихся из общего шума работы двигателя;

— отсутствует течь масла, топлива и воды в соответствующих соединениях систем двигателя;

21. После контрольной переборки, устранения неисправностей, связанных с заменой головки блока цилиндров или других деталей, замена которых требует снятия головки, а также замены масляного и водяного насосов или ТНВД и его привода, шестерен распределения, сальников коленвала, картера маховика и передней крышки, необходимо провести повторную приработку двигателя, режимы которой приведены в таблице 3. (Стенд)

Регулировка клапанов на Ладе Ларгус

Что такое регулировка клапанов? Это увеличение или уменьшение тепловых зазоров между кулачком распредвала и деталью механизма, который открывает клапан.

Если зазор будет больше или меньше, чем нужно, то двигатель не сможет работать в полную силу. Из-за этого детали будут изнашиваться быстрее, вырастет расход топлива и ухудшится тяга.

СОВЕТ: На Ладе Ларгус нужно регулировать клапана каждые 100 тысяч км. пробега. Если автомобиль ездит «на газу», то проверять клапана нужно чаще – каждые 50-70 тыс. км.

ИНТЕРЕСНО: Правильный тепловой зазор крайне важен, потому что при нагревании металл расширяется. Клапаны слегка удлиняются при прогреве. Если не компенсировать изменения в размерах, то камера сгорания теряет герметичность.

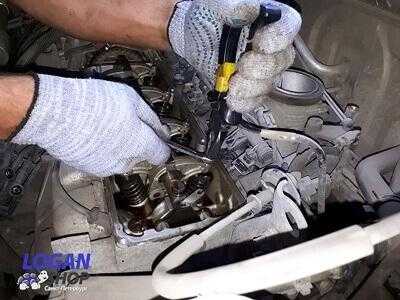

Как регулируют клапана?

Процедура занимает примерно полтора часа. За это время мастер измерит зазоры и отрегулирует их при необходимости.

  • Снимаем клапанную крышку.
  • Замеряем зазоры щупом с шагом 0,05 мм.
  • Регулируем тепловые зазоры.
  • Зачищаем крышку и место под прокладку.
  • Ставим новую прокладку и надеваем крышку.
  • Обтягиваем крышку в 2 этапа динамометрическим ключом.
  • Проверяем работу двигателя.

Помимо регулировки зазоров важно зачистить поверхности и герметично закрыть клапанную крышку. Иначе будет подтекать масло

После регулировки и установки крышки она закручивается в 2 этапа динамометрическим ключом. Сначала с нагрузкой 2 Ньютон-метра, потом с нагрузкой 10. Благодаря этому крышка стоит ровно, без перекосов и деформации прокладки.

Регулировка клапанов в Ларгус-Шоп СПб занимает всего полтора часа. Мы рекомендуем периодически прислушиваться к работающего непрогретому двигателю и обращаться в сервис сразу же, как услышите «цоканье». Так вы заметно продлите срок службы клапанов, катализатора и мотора в целом.

Источник

Список моделей авто, в которых устанавливался

Изначально мотор 4G18 применялся в четырех машинах Mitsubishi:

  • Kuda – внедорожник для Индонезии;
  • Colt Plus – только для рынка Тайваня,
  • Space Star – хетчбэк с увеличенным на 30 см кузовом;
  • Lancer – компактный седан.

Однако характеристики двигателя полностью подошли для автомобилей сторонних производителей:

  • BYD F3 – китайский вариант Lancer;
  • Zotye nOMAD – мощность 78 л. с., 2007 – 2009 г., китайский внедорожник;
  • Proton Waja – малазийский седан;
  • Hafei Saima – компактный китайский хетчбэк;
  • Foton Midi – с 2010 по 2011 год, китайский компактвэн А-класса.

Zotye nOMAD

Снятие коллектора впускного и выпускного коллекторов

Для проведения регулировки клапанов на Митсубиси Лансер 9 необходимо снять впускной и выпускной коллекторы.

Шаг 1: Подготовка автомобиля

Перед началом работы убедитесь, что автомобиль выключен, а двигатель полностью остыл. Отсоедините от аккумулятора отрицательный кабель, чтобы исключить возможность случайного запуска двигателя.

Шаг 2: Подготовка инструментов

Приготовьте необходимые инструменты для снятия коллекторов: ключи, отвертки, торцевые головки и прочие инструменты, которые могут понадобиться в процессе работы.

Шаг 3: Снятие впускного коллектора

Отсоедините провода от свечей зажигания и снимите катушку зажигания. Ослабьте хомуты и отсоедините все шланги, подключенные к впускному коллектору. Отсоедините датчик кислорода и другие электрические соединения. При необходимости снимите воздушный фильтр и корпус воздушного фильтра. Ослабьте болты, соединяющие впускной коллектор с головкой блока цилиндров, и снимите коллектор.

Шаг 4: Снятие выпускного коллектора

Ослабьте болты, соединяющие выпускной коллектор с головкой блока цилиндров, и снимите коллектор. При необходимости отсоедините датчик кислорода и другие электрические соединения, которые могут быть закреплены на коллекторе.

Теперь вы можете приступить к регулировке клапанов Митсубиси Лансер 9, следуя соответствующей инструкции.

Каким он должен быть?

Поршень имеет два вида колец: компрессионные (не пропускают сгоревшие газы) и маслосъемные (снимают излишки масла со стенок цилиндра). По своей конструкции они не сплошные, а имеют разрез, который позволяет ободу не заклинивать при нагреве. Также разрез способствует упругому прижатию к стенкам цилиндра. Очень важную роль в работе колец и цилиндра имеет наличие теплового пространства в замках. Допустимый его диапазон от 0.3 до 0.6 миллиметров. Не соблюдение диапазона может привести к отсутствию и большим повреждениям в цилиндре.

Гораздо лучше цениться косой срез. Так как давление на стенки происходит равномернее за счет то, что его края немного тоньше.

Полезно знать о промежутках в замках. Иногда механики пытаются сделать тепловое пространство в замках минимальным до 0.2 миллиметров. Это не редко приводит к тому, что появляются задиры колец и цилиндров. И это естественно, так как при нагревании детали пространство в замке становится меньше (или полностью отсутствует) и оно врезается в стенки цилиндра.

Самый простой замок с прямым разрезом имеет один недостаток – его концы имеют высокое давление на цилиндр, точнее на его стенки. Это приводит, прежде всего, к утечке масла и к преждевременному износу стенок.

Для того, чтобы подытожить вышесказанное, перечислим, какие же характеристики должны быть у поршневых колец и каков должен быть тепловой зазор поршневых колец:

  1. Регуляция температуры. Это одна из важнейших функций, поскольку большая масса тепла, которое поглощается поршнем в период сгорания, будет отводиться. Если такого отвода тепла не будет – поршень расплавится за считанные секунды.
  2. Давление. Основная функция состоит в том, чтобы уплотнять. И полная реализация этой характеристики возможна только при соответственном давлении. Когда давление появляется, оно влияет на поршневые круги, а они в свою очередь прижимается к стенкам цилиндра. Чтобы прижатие было равномерным – необходимо равномерное распределение и правильный зазор в поршневых кольцах.
  3. Надежность и подача масла – маслосъемные. У них есть две маслосъемных перемычки, которые отвечают за необходимое количество подачи масла в размере 1-2 мкм. Если масло подается правильно – тогда расход его не большой, так же как и расход горючего. При этом будет максимально соблюдаться правило износа и срок службы будет увеличиваться.

В итоге, хотелось бы пожелать каждому автомобилисту и водителю, независимо от того, у него дизель или бензин, проверять самостоятельно или обращаться к специалистам в таком вопросе. Особенно, если речь идет об автомобилях с большим пробегом и больше 5 лет постоянной езды.

Снятие декоративного кожуха двигателя

Перед началом работы по регулировке клапанов на Митсубиси Лансер 9, необходимо снять декоративный кожух двигателя. Это позволяет получить доступ к необходимым компонентам и упростить процесс регулировки.

Вот пошаговая инструкция:

  1. Очистите поверхность декоративного кожуха от пыли и грязи.
  2. Расстегните зажимы, фиксирующие кожух на месте. Обычно они расположены по периметру кожуха.
  3. Аккуратно снимите кожух, поднимая его вверх с использованием необходимой силы.
  4. Проверьте и убедитесь, что все зажимы отстегнуты и никакие кабели или шланги не удерживают кожух.
  5. Поставьте снятый декоративный кожух в безопасное место, чтобы избежать его повреждений или загрязнений.

Теперь вы можете приступить к регулировке клапанов на Митсубиси Лансер 9 с легкостью и уверенностью, имея доступ к двигателю.

Проверка и регулировка тепловых зазоров клапанов двигателя К7М

Чтобы компенсировать тепловое расширение клапана относительно рычага клапана, конструктивно задается зазор между торцом конца клапана и рычагом. При увеличенном зазоре клапан не будет полностью открываться, при уменьшенном зазоре не будут полностью закрываться.

Зазоры проверяем и регулируем при появлении характерного стука клапанов. Стук звонкий в верхней части головки цилиндров.

Обязательно зазоры регулируем после ремонта головки блока цилиндров.

Замер зазоров нужно производить на холодном двигателе, примерно 20˚ С.

Зазор должен быть для впускных клапанов 0,2 +0,05мм. Для выпускных клапанов зазор должен быть 0,4+0,05 мм.

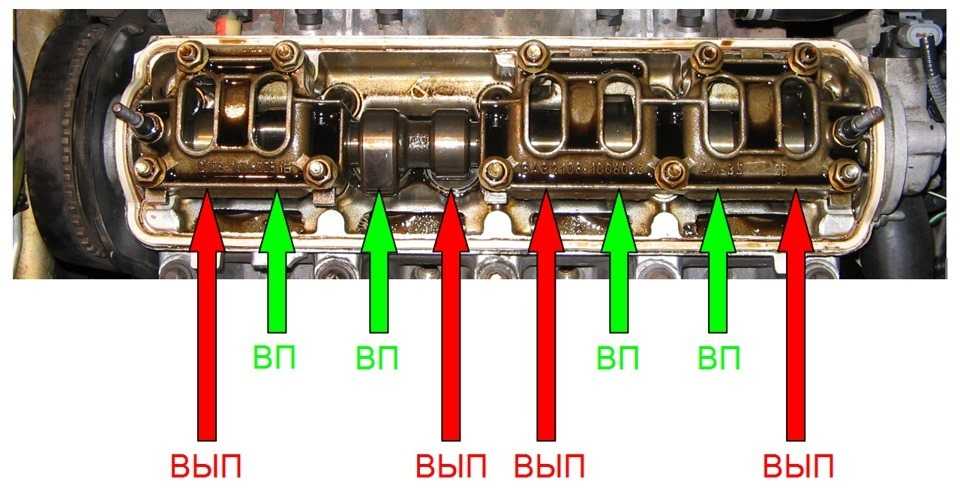

Впускные клапана относительно кузова автомобиля Ларгус находятся ближе к ветровому стеклу.

Ряд выпускных клапанов находится ближе к радиатору системы охлаждения двигателя.

Чтобы замерить зазоры клапанов, снимаем крышку головки цилиндров (смотрим статью про снятие крышки).

Выкручиваем свечи зажигания, чтобы легче было прокручивать коленчатый вал.

Снимаем верхнюю крышку привода ГРМ и устанавливаем верхнюю мертвую точку первого цилиндра в конце такта сжатия (Проверка и замена ремня ГРМ двигателя K7M). Учитываем то, что первый цилиндр находится рядом с маховиком.

Порядок работы цилиндров 1-3-4-2.

Зазоры на этом двигателе регулируются попарно, тесть если установили ВМТ первого цилиндра, то регулируем зазоры на впускном и выпускном клапане первого цилиндра.

Потом проворачиваем коленчатый вал по часовой стрелке на 180˚, и регулируем зазоры в третьем цилиндре и.т.д.

Зазор проверяем плоскими щупами между торцами стержня клапана и регулировочного винта. Щуп должен перемещаться в зазоре с небольшим усилием.

Если величина зазора отличается то ключом на 10 ослабляем затяжку контргайки регулировочного винта, удерживая винт от проворачивания за лыски (можно разводным ключом как на фото)

Затем, вращая регулировочный винт, устанавливаем нужный зазор.

Затягиваем контргайку, удерживая регулировочный винт ключом.

Вновь проверяем зазор и при необходимости повторяем регулировку.

После того как отрегулировали зазоры во всех цилиндрах нужно опять провернуть коленчатый вал и еще раз проверить зазоры.

После регулировки зазоров клапанов собираем все детали в обратной последовательности.

Заводим двигатель и прогреваем.

Прослушиваем работу клапанов. Звук двигателя должен быть ровным, без стуков и затяжек.

Зачем необходимы зазоры клапанов?

Отвечая на вопрос, зачем нужны зазоры двигателя, можно отметить, что для нормальной работы мотора, тепловой зазор имеет достаточно большое значение. За счёт него соблюдается время закрытия и открытия клапанов, а также обеспечивается сохранность оптимального уровня герметичности в закрытом состоянии.

Если зазоры выставлены в соответствии с правилами, после прогрева их параметры снижаются до минимальных показателей. За счет этого обеспечивается регулирование фаз распределения газа и длительный срок эксплуатации деталей.

В процессе эксплуатации авто зазор изменяется в большую или меньшую сторону. В зависимости от подобных отклонений проявляются те или иные неполадки. В основной массе случаев это приводит к уменьшению срока службы клапанов, к снижению уровня мощности двигателя, становится хуже наполняемость цилиндров топливной и воздушной смесью, снижается общая эффективность сгорания и так далее

Именно по этой причине так важно время от времени проводить регулировку зазоров

Проверять и при необходимости проводить регулировку зазоров требуется каждые 20 — 30 тысяч километров. Опираться нужно на нормативы, прописанные в руководстве по ремонту автомобиля той или иной марки.

Порядок регулировки

Порядок регулировки клапанов во всех модификациях 8-клапанного ваза одинаковый. Единственные отличия заключаются в автомобилях Granta Fuel Injection, в калине 2 с двигателем Granta. Они имеют более легкую поршневую группу и керамические / металлические седла. Соответственно зазоры отличаются вверх на 0,05 мм. Зная последовательность и схему регулирования, можно вручную регулировать клапаны. Минус в отсутствии комплекта регулировочных шайб и набора. Идти к ним каждый раз на рынок — дорогое удовольствие, да еще и покупать весь ассортимент.

Вот подробная схема регулировки клапанов ваз 2108, 2109, 2114, 2115.

  • Сначала необходимо охладить двигатель. Можно использовать дополнительный вентилятор охлаждения от каждого автомобиля ВАЗ. Поместите его сверху, чтобы воздух дул в сторону мотора, и включите питание 12 В;
  • При настройке8-клапанные двигатели (11186, 11113, 1118, 1111) с механическим дроссельным узлом откручивают трос дроссельной заслонки от гнезда во впускном коллекторе;
  • Снимаем клапанную крышку, боковую крышку ремня ГРМ. Отсоедините большой и малый выпускной трубопровод от сопла дроссельной заслонки;
  • С помощью шприца или баллончика откачайте масло возле тарелок клапана. Лучше всего использовать стандартный медицинский шприц с белой силиконовой трубкой на кончике;
  • Установите регулирующее устройство — рейку для прижатия клапана, также называемую линейкой;
  • Установите его в первое положение для регулировки. Поверните распределительный вал по часовой стрелке до отметки и поверните на 2–3 зубца. На автомобилях с легкой поршневой группой (гранта, калина 2, приора) коленчатый вал наглухо проворачивается на коленвале. При проворачивании распредвала ремень ГРМ может проскальзывать, и если этого не заметить и запустить двигатель, клапаны могут погнуться;
  • Отрегулируйте в следующем порядке: 1 выпускной клапан и 3 впускных клапана;
  • Поверните распределительный вал на 90 градусов. Отрегулируйте 5 выпускных и 2 впускных фиксатора;
  • Поверните на 90 градусов. Отрегулируйте 8 выпускных и 6 впускных зажимов;
  • Сделайте последний поворот на 90 градусов и отрегулируйте 4 выпускных и 7 впускных зажимов;
  • Соберите в обратном порядке. Установите новую прокладку под крышку клапана, чтобы избежать утечки масла.
  • На карбюраторных двигателях все действия необходимо выполнять в одном и том же порядке. Сначала откручиваем корпус фильтра и всасывающий шланг. Частота такая же, как на форсунке 30 000 км.

На 16-клапанных двигателях регулировка не требуется, так как тепловые зазоры автоматически выбираются компенсационными шестернями.

Зазоры также следует проверить после ремонта клапанов ГБЦ. Особенно после замены направляющих. При замене втулок седла зенковываются специальным инструментом и вдавливаются в головку блока цилиндров. Поэтому необходимо придерживаться последовательности, выставить оптимальные зазоры и повторить через 1000 км пробега.

Регулировка двигателя 8кл на газ обеспечивает увеличенное время работы между последовательными регулировками. Если двигатель не рассчитан на работу на сжиженном газе, то седла клапанов и клапаны быстро выгорят и чтобы хоть как-то продлить срок службы двигателя, зазоры следует делать чуть больше стандартных. Обычно они составляют +0,05 мм. Если зазор не выставлен, т.е. не разблокируется, значит, розетка разрушилась на приличном расстоянии от головы. В этом случае замерьте, насколько следует увеличить воздушный зазор, разберите головку блока цилиндров и подпилите поверхности клапанов. Второй вариант — замена седла или головки цилиндра.

Величина теплового зазора

Зазор в клапанах ДВС также выставляется разный, и он тоже зависит он конкретной модели силового агрегата. Величина теплового зазора (ТЗ) разработчиками рассчитывается, исходя из теплового расширения металла, применяемого в моторе, а материал для изготовления производителями используется разный. Еще нужно сразу отметить, что не всегда заводом рекомендуемые ТЗ строго выполняются ремонтниками, так как на практике выясняется, что другие величины зазоров на практике более подходят для той или иной модели движка, с ними мотор работает в оптимальном режиме.

ТЗ должны быть оптимальными, не больше и не меньше положенного. Если зазор слишком маленький:

  • клапана негерметично прилегают по седлам, уменьшается компрессия в цилиндрах, теряется мощность ДВС;
  • со временем из-за неплотного прилегания к седлам прогорают клапана (обычно выпускные);
  • мотор неровно работает на холостых оборотах.

Если зазор слишком большой:

  • в движке возникает неприятный щелкающий стук (похож на звук стрекочущей швейной машинки);
  • быстро вырабатываются детали – изнашиваются кулачки РВ, толкатели, регулировочные шайбы, торцы клапанов;
  • мотор не развивает необходимой мощности, так как при недостаточном открытии клапанов не происходит необходимого наполнения цилиндров ТВ смесью.

В среднем ТЗ клапанов находятся в пределах 0,15-0,45 мм, причем, для выпуска зазоры всегда устанавливаются больше – при малых ТЗ выпускные клапана склонны к прогоранию.

Регулировка клапанов (РК) обычно производится на холодную, но на некоторых моделях автозаводы-изготовители рекомендуют выполнять регулировочные работы на прогретом ДВС.

Понравилась статья? Поделиться с друзьями:
Автоэксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
