Снимаем крышку клапанов на 16-ти клапанной ваз-2112 своими руками

Самостоятельная замена прокладки клапанной крышки ДВС

Если не говорить о конкретной модели автомобиля, то меняется прокладка следующим образом.

Первым делом отсоединяю все шланги и патрубки, которые присоединены непосредственно к клапанной крышке. Далее – откручиваю тросик привода педали газа. Затем отворачиваю болты и снимаю крышку. Затем снимаю старую прокладку.

Чтобы уплотнительный элемент работал эффективно и в будущем не было течей, важно тщательно очистить плоскости от масла. Также нужно тщательно обезжирить обе поверхности – и крышку, и ГБЦ

Для обезжиривания подойдет бензин или жидкость для очистки карбюраторов.

Далее можно устанавливать крышку на ГБЦ и затягивать болты

Здесь лучше использовать динамометрический ключ – важно не перетянуть

Когда и зачем нужна замена

Клапаны на различных частях автомобиля изнашиваются с разной скоростью. Разумеется, устройства головки блока цилиндров прослужат значительно меньше, чем их аналоги, установленные на печке. Своевременная установка новых клапанов позволяет избежать потерь мощности двигателя, стабилизировать его работу, улучшить динамические показатели, которые с износом будут значительно ухудшаться.

Если клапаны отказали, опытный автолюбитель сразу заметит изменения в поведении автомобиля.

В первую очередь это характерное постукивание в моторе, вызванное увеличением зазора между распределительным валом и кулачками коленвала. Причины неисправностей могут быть следующими.

1. Порыв ремня ГРМ.
2. Откручивание крепежного болта коленчатого вала.
3. Выход клапанов из седел, что станет заметным сразу после того, как вы снимете крышку ГБЦ.
4. Износ и утончение ножек устройств, что определяется с помощью специального измерительного инструмента.
5. Разгерметизация конструкции, появление на ней вмятин, трещин, сколов.

Проверять клапаны рекомендуется не только после обнаружения характерных признаков их повреждения. АвтоВАЗ советует устанавливать новые блоки после определенного пробега. Если ваша Лада 2112 уже приближается к граничному значению по данному показателю, значит, пора заглянуть под крышку ГБЦ и посмотреть, в каком состоянии находятся клапаны. Далее поговорим о том, как демонтировать устройства для оценки их работоспособности и возможной замены.

Зачем нужны направляющие втулки

Перед монтажом ГБЦ выполняют действия: очищают резьбовые отверстия, а также все отверстия под втулки (фото 1). Каждую втулку устанавливают на место, и только затем сверху укладывают прокладку.

Всё готово к установке ГБЦ

Металлические детали, прилегающие к прокладке, должны быть обезжирены. Схему затяжки ГБЦ мы рассмотрели, но саму ГБЦ нужно устанавливать правильно:

1. Размещаем ГБЦ на блоке цилиндров;
2. Сдвигая деталь в разные стороны, добиваемся, чтобы втулки вошли в углубления.

После «шага 2» винты можно заворачивать.

Герметик

Никаких герметизирующих составов при установке прокладки не используют! Солидол, ЦИАТИМ и другие смазки не нужны тем более. Главное – металл надо обезжирить. А прокладка ГБЦ должна быть новой.

Крышка ГБЦ и порядок затяжки её болтов

Металлическая крышка, устанавливаемая на ГБЦ, не должна пропускать воздух. В точках соприкосновения с другими деталями герметичность должна сохраняться тоже. Поэтому на кромку крышки наносят герметик. Пример показан на фото.

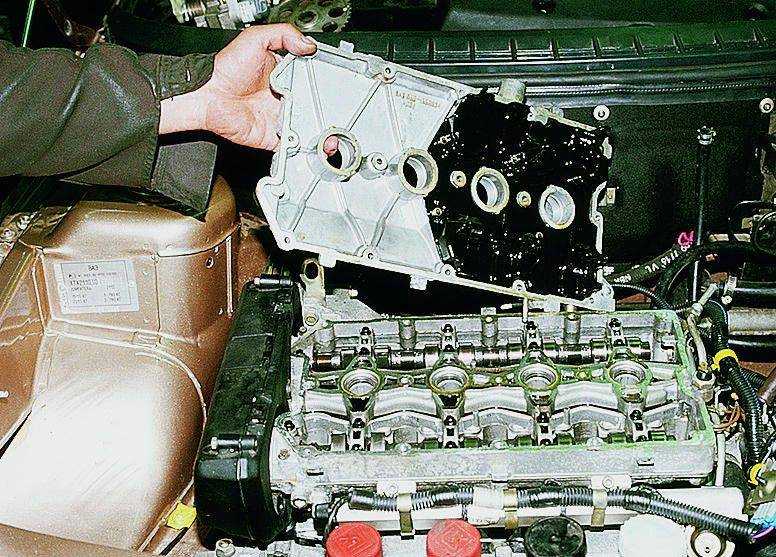

Крышка ГБЦ перед монтажом

Здесь нужно применять материалы: Локтайт-574, АНАКРОЛ и т.д. Винты на крышке закручивают ключом «на 8».

Рекомендуемый момент затяжки винтов

Рекомендуемый момент затяжки винтов – всего 3-4 Н*м. Не удивляйтесь: своё дело сделает герметик. Надо только дать ему высохнуть после установки крышки на место.

Откручивать винты можно в любом порядке. Их количество равно 15 или 14. При монтаже лучше соблюдать последовательность, показанную у нас ниже.

Порядок затяжки крышки отмечен цифрами и стрелочками

Заменять винты обычно не требуется – нагрузка слишком мала. Желаем успеха.

Типичные заблуждения

Если болты вытянуты сильно, их заворачивают в четыре приёма. На «шаге 2» момент затяжки будет равен 70-85 Н*м. Всё это – распространённые заблуждения, не применимые к 16-клапанным ДВС.

Все шаги на одном видео: замена прокладки ГБЦ

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Моторное масло попадает в воздушный фильтр, причины

Масло моторное castrol magnatec professional a3 5w40, характеристики, область применения

Какой бензин лучше заливать зимой, 92 или 95

Моторное масло кастрол эдж 5w30, характеристики, отзывы

Что такое непосредственный впрыск топлива, бензина

Ваз 2112 или 2114 что лучше

Расход на ваз 2106 по паспорту

Как определить цвет автомобиля ваз по vin

Как и когда следует менять прокладку

Любая прокладка со временем изнашивается. Это касается абсолютно всех типов уплотнений, используемых в конструкции данного силового агрегата. Прокладка клапанной крышки клапана не исключение. Из-за некачественного материала или несоблюдения технологии установки она может потерять свои свойства и начать пропускать отработанное масло наружу. Определить этот факт несложно, достаточно осмотреть место соединения клапанной крышки и головки блока цилиндров.

Если имеется течь, то на этом месте будет присутствовать масло и множество грязи, налипшей на него при движении. Проникновение воздуха внутрь блока приведет к снижению мощности ДВС. Когда же нужно менять прокладку под клапанной крышкой? Этот вопрос неоднозначный, потому что с материалом за время эксплуатации обычно ничего не происходит, если в предыдущий раз не была нарушена технология ее установки.

Обычно замена данной детали выполняется в следующих случаях:

1. Во время осуществления любого вида ремонта ДВС, связанного с поднятием клапанной крышки.
2. При выявлении утечки масла, когда прокладка в одном из мест начинает пропускать.
3. Во время снятия блока и проведения восстановительных работ.

Как часто надо менять прокладку крышки клапанов

Интенсивность замены прокладки под клапанной крышкой зависит от вида и характера поломок, возникающих в ДВС. По регламенту данная процедура не предусматривается, если только не будет производиться ремонт мотора. Если в двигателе сильно изношена поршневая пара, кольца, гидрокомпенсаторы или нужно выполнять ремонт клапанов, но решили повременить, то вероятность скорой замены достаточно велика. Также необходимость в повторной и последующей заменах обязательно будет возникать, если с мотором есть технические проблемы. Так, например, прокладка клапанной крышки должна будет заменена при каждой процедуре регулировке клапанов, так как аккуратно снять ее не получиться.

Когда и зачем менять прокладку клапанной крышки

Прокладка крышки распредвала механизма газораспределения представляет собой плоское уплотнительное изделие, которое применяется для герметичного присоединения крышки. Металлические поверхности блока и крышки пусть и обладают идеально гладкими контактными буртами, но все-таки между ними обязательно останется щель. Прокладка за счет свой упругой структуры и способности сжиматься, обеспечивает должную герметичность соединения. Прокладки крышки распредвала изготавливаются из разных материалов:

• резина;
• специальный пропитанный картон;
• паронит;
• различные полимерные материалы.

При выборе прокладки важно учитывать температуру, до которой нагревается блок. Она может стать причиной протечки, так как материал при воздействии масляной среды и высокой температуры может размягчиться, из-за чего окажется выдавлена или продавлена насквозь

Важно. Необходимо закручивать винты клапанной крышки равномерно и с одинаковым усилием, чтобы прокладка была сдавлена с равномерным усилием во всех точках контакта с металлическими деталями

Особенности замены прокладки крышки клапанов

Если вы обнаружили, что прокладка крышки пришла в негодность? Из-под нее просачивается отработанное масло? Это явный признак повреждения данного уплотнительного элемента. Пришло время ее заменить, но как это правильно сделать. Стоит озвучить несколько особенностей данного процесса:

1. Чтобы новая прокладка плотно легка на место, нужно тщательно удалить все остатки от предыдущего уплотнения.
2. При выполнении чистки места прилегания деталей следует использовать неострый и неметаллический предмет, чтобы не поцарапать поверхности на деталях.
3. При затягивании винтов нужно действовать правильно, то есть, выполнять данную процедуру равномерно, чтобы резиновая прокладка не была выдавлена наружу.

Следует использовать качественные материалы. Это касается как самой прокладки, так и герметика, который применяется дополнительно для обеспечения герметичности прилегания деталей.

Установка поршневых колец

Теперь необходимо установить поршневые кольца на поршень. Как правило, на один поршень устанавливается  три кольца. Верхнее и среднее компрессионные и нижнее масло съёмные кольца. На кольцах имеется гравировка, надпись она должна быть обращена вверх,

если её нет, то можно  ориентироваться по фаске, которая расположена либо по внутреннему, либо по наружному диаметру поршневых колец. Эта  фаска выполняет роль ребра жесткости, которая создаёт сопротивление нагрузкам, возникающим, при расширений газов в камере сгорания. Если фаска имеется по внутреннему диаметру, то кольцо ставится фаской вверх, если по наружному диаметру то фаской вниз. На масло съёмных кольцах также имеется гравировка, которая должна смотреть вверх, если её нет,  то не имеет значение направления кольца.

Кольца на поршнях должны быть размещены таким образом, что бы разъёмы колец не находились друг под другом, и не попадали на углубление под палец. Так как,  например, разъём среднего кольца находится на одной стороне поршня, то разъёмы верхнего и нижнего колец должны находиться с другой стороны поршня, и должны быть разнесены друг от друга,  но не попадать на углубление под поршневой палец

Снятие

1. Сливаем из двигателя охлаждающую жидкость (см. «Охлаждающая жидкость — замена»).

Если разборка головки блока цилиндров не требуется

(например, для замены прокладки головки блока цилиндров), снимать ее следует в сборе с распределительными валами, корпусом подшипников, топливной рампой, датчиками давления масла и положения распределительного вала.

4. Отсоединяем верхнюю штангу крепления силового агрегата от кронштейна головки блока цилиндров (см. «Верхняя штанга крепления двигателей 2112 и 21124 (16v)»).

5. Торцовым ключом на 13 мм

отворачиваем три гайки крепления кронштейна штанги.

6. Снимаем кронштейн со шпилек.

8. Ключом на 10 мм

отворачиваем болт крепления наконечника провода «масса» и отсоединяем его от головки блока.

9. Ключом на 13 мм

отворачиваем гайку крепления наконечника провода отрицательного вывода аккумуляторной батареи и снимаем наконечник со шпильки.

10. Чтобы не повредить разъемы датчиков, отсоединяем провода от датчиков температуры охлаждающей жидкости системы управления двигателем (см. «Датчик температуры охлаждающей жидкости — проверка и замена») и от указателя температуры (см. «Датчик указателя температуры охлаждающей жидкости — проверка и замена»), а также от датчика положения распределительного вала, если снимаем головку блока цилиндров в сборе (см. «Датчик положения распределительного вала — проверка и замена»).

11. Торцовым ключом на 13 мм

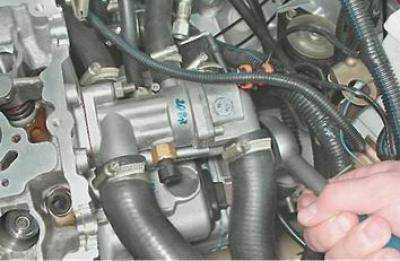

отворачиваем две гайки крепления корпуса термостата.

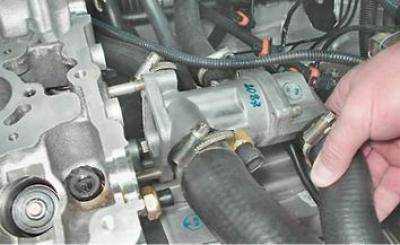

12. Снимаем корпус термостата со шпилек головки блока цилиндров и, не отсоединяя шлангов, отводим его в сторону.

13. Снимаем уплотнительную прокладку.

14. Шестигранным ключом на 10 мм

отворачиваем десять болтов крепления головки к блоку цилиндров в указанной последовательности.

Последовательность отворачивания болтов крепления головки

15. Снимаем головку с блока цилиндров в сборе.

. или со снятыми распределительными валами.

16. Снимаем прокладку головки блока цилиндров.

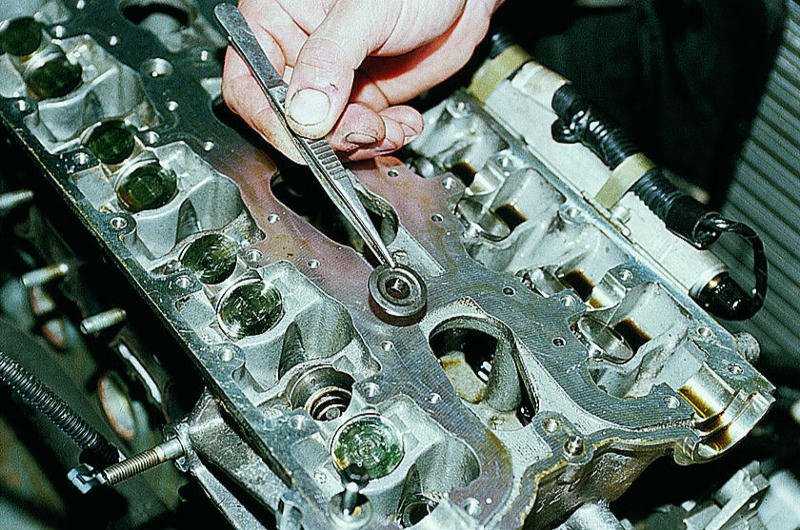

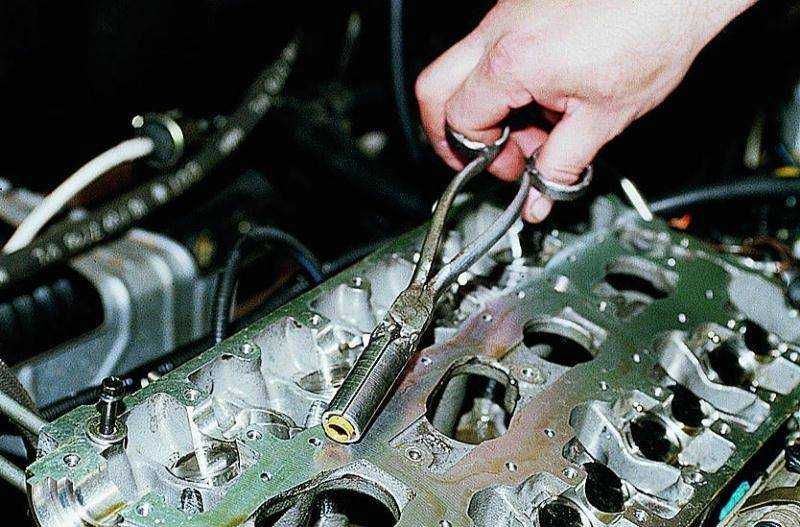

17. Чтобы не потерять, вынимаем две направляющие втулки из посадочных мест в блоке цилиндров.

Определяем неисправный Гидрокомпенсатор

Гидрокомпенсаторы, которые также называют гидротолкателями, выполняют регулировку зазоров клапанов мотора на Приоре 16 клапанной. Ниже будет приведена схема, как проходит демонтаж и замена ГК, но для начала стоит узнать, как определить дефектную деталь среди остальных.

Проверка компенсаторов осуществляется следующим образом:

Есть еще один метод – поставьте кулачки выступами вверх. Теперь нужно проверить, есть ли между кулачками и ГК зазоры. Утапливая проверяемую деталь Приора 16, необходимость сравнить скорость его движения с остальным толкателями. Если вы обнаружили зазор или ГК слишком быстро опускается, то стоит извлечь толкатель и осмотреть его на наличие загрязнений.

Когда надо производить замену

Эту прокладку необходимо заменить сразу же после обнаружения ее течи. Если не выполнить замену вовремя, то в скором времени в масле будет вся поверхность двигателя, а также все агрегаты вблизи ДВС.

Затем на замасленные элементы обязательно налипнет пыль и грязь. Пыль не только существенно портит внешний вид двигателя, ведь клапанная крышка – первое, что бросается в глаза. Слой масла и пыли на поверхности ДВС сильно ухудшает теплообменные процессы – поднимется температура двигателя.

Масло обязательно в процессе эксплуатация мотора с текущей клапанной крышкой попадет к датчикам и другим электронным устройствам – датчики могут выйти из строя. Если течь довольно сильная, то уровень масла будет быстро падать – езда без масла ведет к очень печальным последствиям.

Чаще всего крышку меняют в случае:

• Капитального ремонта двигателя;
• Определения потеков масла в месте установки уплотнителя;
• Ремонта головки блока цилиндров, ремонте ГРМ, обслуживании узла.

Частота замены на разных моделях автомобилей отличается – все зависит от материала прокладки. Оригинальные изделия отличается более высоким качеством, неоригинальные и более дешевые – это чаще всего некачественная копия из Поднебесной.

Срок службы прокладки полностью зависит от качества изделия и материала. Средняя цена элемента небольшая, поэтому все стараются приобрести что-то недорогое, ведь элемент незначительный. Многие делают также. В результате – течь и масло под капотом. Так делать не нужно.

Среди причин для замены прокладки клапанной крышки можно выделить первым делом именно низкое качество расходных материалов для автомобиля. Бывает, покупаешь изделие по средней цене, однако через несколько дней интенсивной эксплуатации авто течь появляется снова.

При выборе следует максимально тщательно осмотреть поверхность прокладки и ее материалов, важно убедится, что деталь эластичная. Жесткие прокладки не дадут нужной герметичности, а слишком мягкие обязательно будут продавлены при монтаже

Еще одна популярная причина, которая приводит к замене – это неправильный монтаж. Прокладка разрушается уже в процессе ее установки.

Замена ремня ГРМ ВАЗ 2110, 2111 и 2112 (на 8 и 16кл. двигателях)

Заметили, что на ВАЗ 2110 съедает ремень ГРМ? Причина может быть в износе роликов или ремне ГРМ. Замена ремня привода газораспределительного механизма (ГРМ) должна произодвится раз в 75 000км. пробега на двигателях ВАЗ-2110 и ВАЗ-2111 и раз в 45 000км. на ВАЗ-2112. Регулярно проверяйте состояние ремня ГРМ на наличие следов износа зубчатой поверхности, трещин, подрезов, складок или отслоения ткани от резины. В случе обнаружения дефектов следует заменить ремень как можно скорее. А Вы знаете, как сделать это своими руками?

Снятие и установка ремня ГРМ на двигателях ВАЗ-2110 и ВАЗ-2111

Потребуется: снять ремень генератора, снять правое колесо и пластиковый щиток моторного отсека, приготовить ключ «на 10», «на 17», головку «на 19», отвертку.Сначала нужно снять крышку ГРМ:

1. Отвернуть два болта сбоку, используя ключ «на 10».
2. Отвернуть один болт в центре.
3. Снять крышку ГРМ.
4. Схема привода распределительного вала.

Установить поршень первого цилиндра в положение ВМТ такта сжатия:

1. Повернуть коленвал по часовой стрелке за болт крепления шкива с помощью головки «на 19».
2. Совмещая метки на зубчатом шкиве распредвала с установочным усиком на задней крышке привода ГРМ.
3. Снять резиновую заглушку в верхней части картера сцепления.
4. Убедиться, что риска на маховике расположена напротив прорези крышки картера сцепления.

Дальнейшие действия:

1. Фиксируем коленвал от проворачивания, вставив через отверстие в картере сцепления отвертку между зубьями маховика.
2. Отвернуть болт крепления шкива привода генератора и снять его.
3. Ослабить гайку крепления натяжного ролика, используя ключ «на 17».
4. Повернуть натяжной ролик, чтобы ремень был максимально ослаблен, а затем снять ремень ГРМ.

Установка ремня ГРМ производим в обратной последовательности.

1. Надеть ремень на шкив коленвала.
2. Натягивая заднюю ветвь, надеваем ремень на шкив насоса охлаждающей жидкости и заводим за натяжной ролик. Надеваем ремень на шкив распредвала.
3. Натянуть ремень, вставив отвертку между двумя винтами или стержнями диаметром 4мм, установленными в отверстие натяжного ролика, и поворачивая ролик против часовой стрелки.
4. Затянуть гайку крепления натяжного ролика.
5. Завернуть болт крепления шкива привода генератора и проворачиваем за болт коленвал на два оборота по часовой стрелке, используя головку «на 19».
6. Проверяем совпадение установочных меток коленчатого и распределительного валов.

Также процесс замены ремня ГРМ показан на видео: xn--2111-43da1a8c.xn--p1ai

• Как снять крышку клапанов 16 клапанов ваз 2112 16 клапанов
• Шкив коленвала ваз 2112 16 клапанов неисправности
• Модуль зажигания ваз 2112 16 клапанов фото
• Признаки неисправности регулятор давления топлива ваз 2112 16 клапанов
• Как проверить рхх датчик на ваз 2112 16 клапанов
• Сколько литров тосола в ваз 2112 16 клапанов
• Установка клапанов на ваз 2114 8 клапанов
• Адсорбер ваз 2112 16 клапанов признаки неисправности
• Признаки неисправности эбу ваз 2110 инжектор 8 клапанов
• Признаки неисправности датчик скорости ваз 2112 16 клапанов
• Датчик кислорода признаки неисправности ваз 2112 16 клапанов

2020 Онлайн-журнал «С авто по жизни» | Карта сайта

Снятие крышки клапанов на двигателе 21124 (16v 1,6)

Удалите короб фильтра и декоративную накладку (см. главу 1). Дальше удаляют катушки зажигания: отключают штекеры и ключом «на 10» откручивают винты крепления.

Индивидуальные катушки зажигания

Как поступить с тросом привода заслонки: извлекаем из кронштейна резиновый держатель, разрезаем пластиковый хомут.

Тросик газа нужно освободить

Теперь снимайте дроссельный узел по инструкции из предыдущей главы.

Как снять впускной модуль из пластика

Спереди к впускному модулю крепится жгут проводов. Кабели идут к датчикам ДПКВ, ДПРВ (ДФ) и к клапану адсорбера. Все разъёмы необходимо отключить, затем жгут проводов снимают.

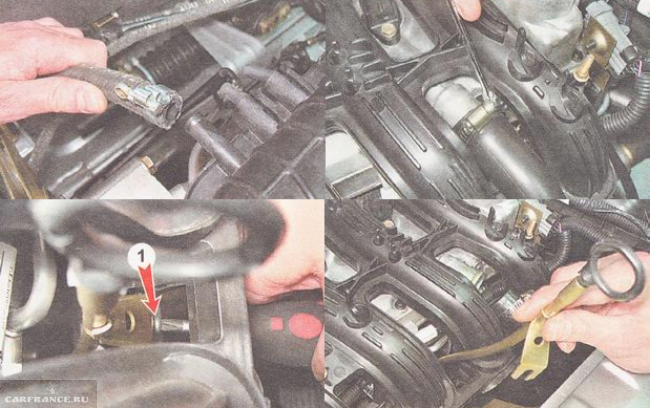

Освобождаем все патрубки

На фото показано, как отключается шланг тормозной системы, а также шланг вентиляции картера. Нужно удалить и щуп масла с трубкой, для чего откручивают саморез 1.

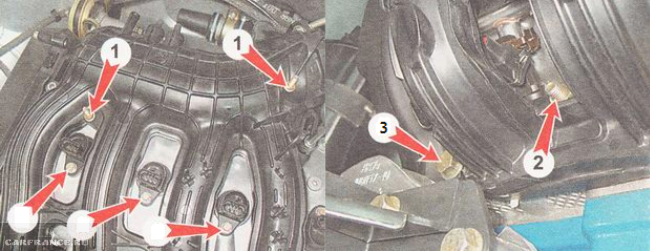

Точки крепления пластиковой детали:

• Ключ «на 10»: две гайки 1;
• Ключ «на 13»: три гайки 2, два болта 3.

Все элементы показаны на фото.

Крепление модуля впуска

Когда надо производить замену

Эту прокладку необходимо заменить сразу же после обнаружения ее течи. Если не выполнить замену вовремя, то в скором времени в масле будет вся поверхность двигателя, а также все агрегаты вблизи ДВС.

Затем на замасленные элементы обязательно налипнет пыль и грязь. Пыль не только существенно портит внешний вид двигателя, ведь клапанная крышка – первое, что бросается в глаза. Слой масла и пыли на поверхности ДВС сильно ухудшает теплообменные процессы – поднимется температура двигателя.

Масло обязательно в процессе эксплуатация мотора с текущей клапанной крышкой попадет к датчикам и другим электронным устройствам – датчики могут выйти из строя. Если течь довольно сильная, то уровень масла будет быстро падать – езда без масла ведет к очень печальным последствиям.

Чаще всего крышку меняют в случае:

• Капитального ремонта двигателя;
• Определения потеков масла в месте установки уплотнителя;
• Ремонта головки блока цилиндров, ремонте ГРМ, обслуживании узла.

Частота замены на разных моделях автомобилей отличается – все зависит от материала прокладки. Оригинальные изделия отличается более высоким качеством, неоригинальные и более дешевые – это чаще всего некачественная копия из Поднебесной.

Срок службы прокладки полностью зависит от качества изделия и материала. Средняя цена элемента небольшая, поэтому все стараются приобрести что-то недорогое, ведь элемент незначительный. Многие делают также. В результате – течь и масло под капотом. Так делать не нужно.

Среди причин для замены прокладки клапанной крышки можно выделить первым делом именно низкое качество расходных материалов для автомобиля. Бывает, покупаешь изделие по средней цене, однако через несколько дней интенсивной эксплуатации авто течь появляется снова.

При выборе следует максимально тщательно осмотреть поверхность прокладки и ее материалов, важно убедится, что деталь эластичная. Жесткие прокладки не дадут нужной герметичности, а слишком мягкие обязательно будут продавлены при монтаже

Еще одна популярная причина, которая приводит к замене – это неправильный монтаж. Прокладка разрушается уже в процессе ее установки.

Деталь с названием «ресивер»

Прежде всего, нужно снять дроссельный узел: отворачиваем крышку на бачке с тосолом, отключаем разъёмы ДПДЗ и РХХ, откручиваем две гайки крепления (ключ «на 13»). Клемму «минус» от АКБ тоже желательно отключить.

Что делать до снятия ресивераКлючом «на 10» откручиваем от ресивера кронштейн крепления троса. Осталось удалить дроссельный узел: операцию проводят так, чтобы узел оставался выше расширительного бачка. Сам узел в завершении крепят к перегородке кузова.

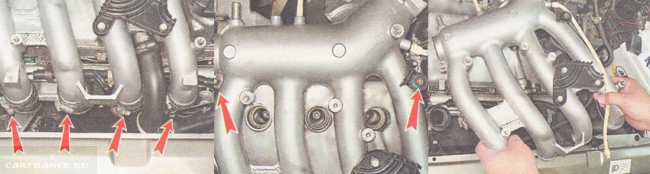

На моторе 21120 мы снимаем ресивер, то есть верхнюю часть впускного модуля:

1. Из кронштейнов 1 и 2 выводятся провода зажигания. Затем, ослабив хомут, надо отключить шланг системы тормозов.

   Что нужно отключать от ресивера.

2. Со шпилек на 1-й и 4-й трубке снимаем зажимы, удерживающие жгут проводов.
3. Ключом «на 8» ослабляем гайки на четырёх хомутах. Ключом «на 10» отворачиваются две гайки крепления, и ресивер можно удалить.

От крышки ГБЦ отсоединяют шланг вентиляции картера. Последний штрих перед демонтажёмНа фото отверстия впускного коллектора закрыты заглушками. Наливная пробка закручена.

Снятие крышки клапанов на двигателе 21120 (16v 1,5)

Вкратце последовательность выглядит так: снимаем короб фильтра и пластиковую накладку, отключаем провода и откручиваем модуль зажигания. Ключ надо повернуть в положение «0».

Удаляем короб с воздушным фильтром

Чтобы удалить фильтр, ослабляют хомуты 1 и 2, а затем отключают разъём 3. Патрубки 1 и 2 снимают с короба. Ключом «на 10» откручивают винт на кузове, затем снимают короб с креплений.

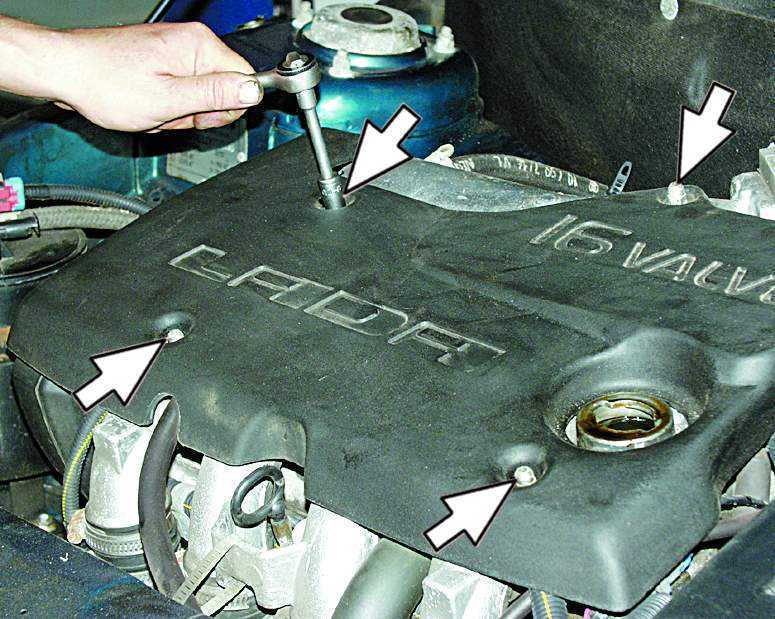

С пластиковой крышкой всё выглядит просто: или она прикручена болтами (ключ «на 10»), или удерживается на резиночках. В первом случае болты откручивают, во втором крышку тянут вверх. Главное – открутить наливную пробку.

Чтобы отключить высоковольтные кабели, надо вытянуть колпачки из колодцев. Кабели отключают и от модуля зажигания. Он прижат к крышке клапанов тремя гайками под ключ «на 10».

Разобрались с модулем зажигания

Не забудьте отсоединить низковольтный разъём и проведите демонтаж модуля. Если модуль не откручивать, на ВАЗ-2112 снять крышку клапанов не получится.

Деталь с названием «ресивер»

Прежде всего, нужно снять дроссельный узел: отворачиваем крышку на бачке с тосолом, отключаем разъёмы ДПДЗ и РХХ, откручиваем две гайки крепления (ключ «на 13»). Клемму «минус» от АКБ тоже желательно отключить.

Что делать до снятия ресивера

Ключом «на 10» откручиваем от ресивера кронштейн крепления троса. Осталось удалить дроссельный узел: операцию проводят так, чтобы узел оставался выше расширительного бачка. Сам узел в завершении крепят к перегородке кузова.

На моторе 21120 мы снимаем ресивер, то есть верхнюю часть впускного модуля:

1. Из кронштейнов 1 и 2 выводятся провода зажигания. Затем, ослабив хомут, надо отключить шланг системы тормозов.

Что нужно отключать от ресивера

От крышки ГБЦ отсоединяют шланг вентиляции картера.

Последний штрих перед демонтажём

На фото отверстия впускного коллектора закрыты заглушками. Наливная пробка закручена.

Деталь с названием «ресивер»

Прежде всего, нужно снять дроссельный узел: отворачиваем крышку на бачке с тосолом, отключаем разъёмы ДПДЗ и РХХ, откручиваем две гайки крепления (ключ «на 13»). Клемму «минус» от АКБ тоже желательно отключить.

Что делать до снятия ресивераКлючом «на 10» откручиваем от ресивера кронштейн крепления троса. Осталось удалить дроссельный узел: операцию проводят так, чтобы узел оставался выше расширительного бачка. Сам узел в завершении крепят к перегородке кузова.

На моторе 21120 мы снимаем ресивер, то есть верхнюю часть впускного модуля:

• Из кронштейнов 1 и 2 выводятся провода зажигания. Затем, ослабив хомут, надо отключить шланг системы тормозов.Что нужно отключать от ресивера.
• Со шпилек на 1-й и 4-й трубке снимаем зажимы, удерживающие жгут проводов.
• Ключом «на 8» ослабляем гайки на четырёх хомутах. Ключом «на 10» отворачиваются две гайки крепления, и ресивер можно удалить.

От крышки ГБЦ отсоединяют шланг вентиляции картера. Последний штрих перед демонтажёмНа фото отверстия впускного коллектора закрыты заглушками. Наливная пробка закручена.

Особенности процесса

• насколько хорошо смазаны отверстия штифтов и само состояние элементов;
• качество болтов играет большую роль – плохие или старые могут не пережить затяжку;
• если резьба или сам штифт имеют деформации – лучше не затягивать. Потому что через короткий период времени все не соответствующие нормам эксплуатации элементы выйдут из строя.

Самая острая необходимость процедуры натяжения возникает при демонтаже головки блока цилиндра, а также при его повторной установке.

Некоторые автолюбители заворачивают сильно вытянутые болты в 4 этапа. В таком случае на втором шаге момент равен 70-85 Н*м, что абсолютно недопустимо в работе с мотором Лады Приора на 16 клапанов.

Правильная последовательность натяжения ключей очень важна. Только в таком случае головка будет правильно выполнять свои перво- и второстепенные функции.

Перед монтажом необходимо обязательно очистить все резьбовые под втулочные отверстия. Потом все втулки размещаются по местам, а сверху укладывается прокладка. Все металлические элементы должны быть обезжиренными.

Во время установки прокладки не применяются герметики или другие смазочные масла.

Что нужно знать о динамометрическом ключе

Затяжка болтов ведётся в определённой последовательности — от центра до краёв, по очереди. Если вы не моторист с огромным стажем и опытной рукой, то главным условием правильного выполнения работ будет использование динамометрического ключа. Этот инструмент распространён повсеместно, купить или взять его в аренду легко — достаточно посмотреть газету объявлений или зайти к соседу по гаражу.

Динамометрические ключи бывают различной конструкции, но все они предназначены для измерения усилия затяжки резьбовых соединений. При выборе ключа вам необходимо узнать, в каких единицах происходит измерение и совпадает ли оно с инструкцией производителя авто.

В международной системе измерений СИ сила затяжки называется ньютон-метры, в России часто — килограмм-метры, для некоторых иномарок можно встретить измерения в фунт-сила-фут. Чтобы не было ошибок при переводах одних единиц измерения в другие, можно приобрести ключ с различными шкалами.

Таблица: как можно перевести измерения из ньютон-метров в фунт-сила-фут

Ньютон-метр	10	50	100	250	500	1 000	2 500	5 000
Фунт-сила-фут	7.376	36.878	73.756	184.391	368.781	737.562	1 843.906	3 687.811

Чтобы убедиться в правильности своих действий, можно воспользоваться угломером, контролирующим угол доворота болта после затяжки его динамометрическим ключом.

Так выглядит динамометрический ключ, позволяющий правильно определить усилие для затяжки резьбовых соединений

Что в итоге

Напоследок хотелось бы добавить, что не всегда причиной утечек масла через прокладку является сам уплотнительный элемент. Дело в том, что на многих автомобилях клапанная крышка изготовлена из пластика. Это означает, что в процессе длительной эксплуатации, а также в результате перегрева мотора и по ряду других причин именно крышка становится дефектной. Другими словами, деформация прилегающей поверхности приводит к тому, что крышка клапанов не прилегает к прокладке должным образом. В таком случае указанный элемент меняется вместе с прокладкой.

На практике это означает, что достаточно сменить тип масла на более подходящий качественный вариант. После смены смазочного материала так называемое «запотевание» клапанной крышки и даже незначительные утечки масла могут исчезнуть сами собой. Данное утверждение справедливо и для сальников распредвала, коленчатого вала, нижних колец инжекторных форсунок и других уплотнительных элементов двигателя.

Виды герметиков для двигателя автомобиля: анаэробные, силиконовые, ремнотные. Принцип дейсвтия, отличия, сферы применения. Как выбрать лучший герметик.

Основные причины попадания моторного масла в свеченые колодцы. Что делать водителю, если масло течет в свечной колодец, как провести ремонт своими руками.

Почему течет масло из-под прокладки или корпуса крышки клапанов: причины утечек смазочного материала. Как самому убрать течь масла из-под клапанной крышки.

Как самостоятельно определить, что прокладка головки блока цилиндров прогорела. Рекомендации по протяжке ГБЦ после замены. Какую прокладку лучше выбрать.

Клапана стучат на холодном двигателе или после прогрева мотора: возможные причины стука клапанного механизма. Диагностика неисправности, полезные советы.

Почему заливает свечи зажигания на инжекторных и карбюраторных двигателях: основные причины мокрых свечей. Как просушить свечи и запустить мотор, советы.
