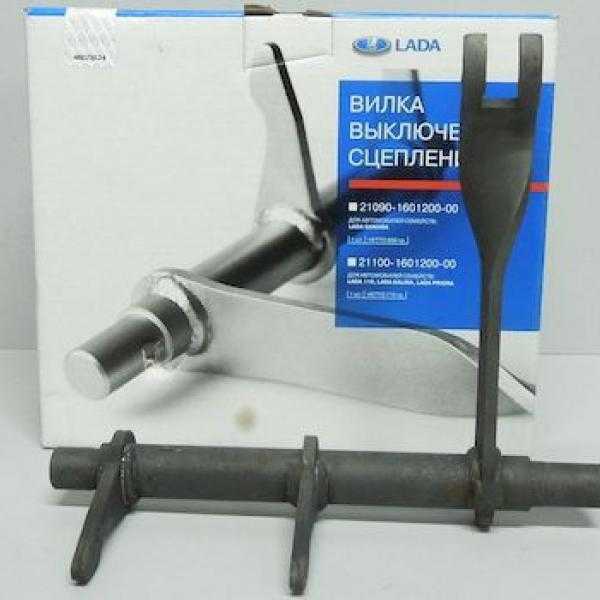

Вилка сцепления ваз 2110

Замена сцепления не снимая коробки

Способ №1

Этот метод занимает немного больше времени. Однако демонтаж таких элементов, как стеклоочиститель и жабо (это декоративная панель, что располагается под «дужками» дворников), существенно облегчит процесс замены тросика. Итак, с чего начинают работы? Сперва необходимо демонтировать гаечными ключами стеклоочиститель, а затем и пластиковую накладку под ним.


Так мы освободим трос сцепления 2110-го ВАЗа из вилки. Сдвигаем чехол с наконечника троса и откручиваем гайку, при помощи которой наконечник крепится к кронштейну на трансмиссии. Вторым ключом («на 19») удерживаем наконечник от проворачивания. Вынимаем деталь из креплений. Кронштейн наконечника извлекается со шпилек. Далее откручивают винт держателя защитного чехла. Последний отгибается немного в сторону. Так мы сможем добраться до наконечника троса сцепления. При помощи отвертки снимаем стопорную скобу. Извлекаем наконечник. Далее переходим в салон.


Здесь нам нужно открутить болт, при помощи которого трос крепится к педали. Демонтируем втулку и осматриваем ее техническое состояние. При необходимости производим замену. Не забываем и про смазку. На автомобиле ВАЗ-2110 замена тросика сцепления не обходится без его предварительной обработки «Литолом». Сборку производят в обратной последовательности.

Меняем сцепление на 16 клапанной ВАЗ-2112 своими руками

Автомобиль: ВАЗ-2112. Спрашивает: Анзорин Максим. Суть вопроса: Как самостоятельно заменить сцепление на ВАЗ-2112?

Здравствуйте! Подскажите, пожалуйста, как правильно заменить сцепление на ВАЗ-2112? Я хочу провести его замену, потому, что мне кажется оно очень сильно износилось. Бывает нажимаю на педаль и потом при отпускании оно как-то не сразу схватывается. А в сервисе озвучили цену в 3 000 рублей.

Сцепление на ВАЗ-2112

Так выглядит схема сцепления ВАЗ-2112 в разборе.

Сцепление на любом автомобиле, в том числе и на ВАЗ-2112 играет очень важную роль. Так, без его участия было бы просто невозможно передать крутящий момент от двигателя к коробке переключения передач.

Из-за того, что на этот элемент приходится большая нагрузка, его абсолютно точно можно назвать расходным материалом, потому, что его основные элементы при сильном износе требует немедленной замены.

Видео о замене сцепления на ВАЗ семейства 2110-2112

Каким-либо образом повлиять на состояние сцепления невозможно, и контролировать его состояние визуально также нельзя, поэтому его неисправности проявятся только тогда, когда один из элементов начнёт выходить из строя.

Инструмент для выполнения работ по замене

Для того, чтобы работы было выполнить проще, необходимо заранее подготовить весь инструмент.

  • Смотровая яма или подъёмник.
  • Домкрат.
  • Противооткатные упоры.
  • Набор торцевых ключей.
  • Монтировка или трубка удлинитель.

Пошаговый порядок работ

Замена сцепления без снятия коробки передач

Перед тем как приступить непосредственно к замене сцепления, вам необходимо снять коробку переключения передач. О том, как быстро и качественно это сделать, написано в этой статье.

Когда сцепление демонтировано, продолжаем работы:

  1. При помощи накидного ключа откручиваем болты, крепящие кожух сцепления.

Корзина сцепления в сборе

Демонтированные болты убираем в сторону.

При демонтаже необходимо соблюдать аккуратность.

Подшипник находится на своём месте.

Новая корзина, диск и подшипник.

Синей стрелкой указано место фиксации оправки, а красной сама оправка.

После того как замена произведена, необходимо провести его регулировку. Наиболее подробно об этом написано в этой статье.

Важные особенности сборки сцепления

Правильная сборка этой запчасти у себя дома предполагает учет некоторых важных нюансов:

Когда вы занимаетесь центрированием диска, необходимо использовать специально предназначенную для этого оправку или же вооружиться первичным валом. Этот метод позволит поместить на свое место коробку передач. Когда работа по размещению шлиц вала в шлицы сцепления завершена, первичный вал легко вытащить наружу. Трос закрепляется к вилке и слегка ослабляется. Последующая регулировка проводится только тогда, когда сборка сцепления подошла к концу.

Не забудьте зафиксировать к панели управляющие рычаги и рычаг тяги. Хорошо затягивайте крепежи, чтобы они не раскрутились в дороге. Обязательно подключите аккумулятор и, наконец, подведите корпус фильтра, очищающего воздушные потоки.

https://www.youtube.com/watch?v=7mCb1_NePCc

Как вам статья?

Мне нравитсяНе нравится

Диагностика и обслуживание вилки выключения сцепления

Окончательно вилку выключения трансмиссии можно снять, если вытащить ее, расцепить с муфтой выжимного подшипника и снять с шаровой опоры.

Однозначной выбраковке и замене подлежат детали:

  • имеющие любые трещины в силовой части вилки или области контакта с шаровой опорой;
  • износ опорной точки на шаровой опоре превысил допустимые величины;
  • в местах сцепления вилки с выжимным подшипником наблюдается выработка металла и большой люфт.

Кроме того, стоит обратить внимание на отсутствие трещин и порывов резинового чехла вилки. Пыльник подлежит замене новым, если резина постарела, потеряла гибкость и упругость

Ремонт вилки выключения перед установкой

Ремонт вилки практически всегда осуществлялся заменой на новую деталь. В отдельных случаях допускается правка геометрии вилки с помощью медной оправки и молотка, весом не менее 600гр. Деталь предварительно разогревают до температуры 200-230оС. Более качественных результатов можно добиться при использовании механического или гидравлического пресса. В этом случае правку вилки выполняют в два-три перехода.

Внимание! Подобную процедуру рекомендуется проводить только при наличии навыков горячей рихтовки.

Работоспособность исправленной вилки восстанавливается на уровне 70% от нового изделия, поэтому рекомендовать рихтовку можно лишь при незначительной деформации.

Кроме рихтовки, возможно восстановление опорных рабочих поверхностей наваркой специальным электродным материалом на основе никеля или железоникелевого сплава. Наварку выполняют током обратной полярности с периодической проковкой наваренного слоя. После наварки необходимый профиль поверхности получают обработкой на шлифовальном круге с последующей полировкой восстановленного участка микронной наждачной шкуркой.

Важно! Любые ремонтно-восстановительные работы вилки выключения сцепления проводят только при условии отсутствия трещин. Перед обратной сборкой узла выключения трансмиссии все поверхности трения, в том числе пазы муфты подшипника и шаровую опору, смазывают консистентной смазкой «Литол 40»

Перед обратной сборкой узла выключения трансмиссии все поверхности трения, в том числе пазы муфты подшипника и шаровую опору, смазывают консистентной смазкой «Литол 40».

Завершающие операции

До окончательной сборки и установки маховика с нажимным диском следует проверить плавность и мягкость работы вилки выключения сцепления, особенно, если деталь подвергалась рихтовке геометрии

При проверке уделите внимание равномерности зацепления рабочей поверхности вилки с пазами муфты и точному совпадению опорной части с шаровой опорой

После завершения сборки следует подключить гидравлический привод и провести проверку работы вилки выключения сцепления в условиях полной нагрузки. Если под воздействием усилия от толкающего штока гидропривода наружная опорная часть вилки перемещается в нужном направлении, сцепление нормально выключается, узел можно считать восстановленным.

Видео как заменить вилку выключения сцепления без снятия КПП:

  • Воздушный фильтр нулевого сопротивления своими руками
  • Ремонт, замена, устройство главного цилиндра сцепления
  • Почему включается вентилятор охлаждения на холодном двигателе
  • Ремонт, замена, устройство рабочего цилиндра сцепления

Как отрегулировать сцепление на ВАЗ 2107

Правильно отрегулированное сцепление ВАЗ 2107 обеспечивает нормальную работу автомобиля и длительную эксплуатацию узлов и деталей машины. Проверку правильности регулировки рекомендуется выполнять при каждом техническом обслуживании автомобиля. В процессе эксплуатации неправильная регулировка может выражаться в двух видах неисправностей:

  • Сцепление буксует — при полностью отпущенной педали диск пробуксовывает и не передает трансмиссии мощность то двигателя в полном объеме;
  • Сцепление ведет – при полностью выжатой педали диск не отходит от маховика, что не позволяет нормально переключать скорости и заставляет машину двигаться тогда, когда это не нужно.

Кроме этого, сцепление может включаться слишком рано или поздно, что затрудняет управление транспортным средством.

Сам процесс регулировки состоит из двух частей. Первую выполняют в салоне, вторую – под днищем автомобиля ВАЗ 2107, из смотровой ямы. Из инструментов вам понадобится:

  • Ключ на 8 или 10, в зависимости от модели рабочего цилиндра сцепления;
  • Рожковый ключ на 13;
  • Рожковый ключ на 17.

Первая регулировка включает в себя установку хода педали сцепления. Выполняется она из салона, под рулевой колонкой. Для ограничения полного хода служит специальный регулировочный винт, зафиксированный контргайкой. Закручивая или выкручивая его, добиваемся нормального хода педали, который должен составлять примерно 140 мм. Обычно регулировать полный ход нет необходимости, он установлен с завода и изменяется очень редко.

Вторая часть регулировки заключается в установке свободного хода педали. В нормальном режиме он должен составлять 30-35 мм. Однако некоторые автолюбители подстраивают свободный ход под свои индивидуальные привычки и предпочтения. Такой подход вполне допустим при условии, что он не отразится на работоспособности и долговечности деталей автомобиля ВАЗ 2107.

Итак, для проверки и регулировки спускаемся в смотровую яму. Проверка зазора производится оттягиванием вилки от толкателя.

Расстояние свободного хода должно составлять 4-5 мм. Если зазор значительно отличается от нормативного, его необходимо отрегулировать. Для этого:

  • Снимаем пружину, оттягивающую вилку сцепления в исходное положение;
  • Отпускаем контргайку на толкателе;

Удерживая толкатель ключом на 8 (10), накручиваем или скручиваем упорную гайку до достижения необходимого зазора;

  • Фиксируем упорную гайку контргайкой;
  • Проверяем зазор;
  • Устанавливаем пружину на место.

На этом процедуру регулировки можно считать законченной. Однако для того чтобы убедиться в правильности полученного результата, необходимо проверить сцепление в действии. Для этого заводим автомобиль, включаем передачу и плавно начинаем отпускать педаль. При правильной регулировке автомобиль должен трогаться примерно на половине хода педали. Допускается регулировка, включающая сцепление ниже или выше, но недопустимо включение в самом верху или низу, так как появляется риск появления указанных выше неисправностей.

Как продлить?

Основной фактор, влияющий на ресурс сцепления, — это манера езды. Чтобы сохранить диск, нужно избегать высоких нагрузок. Не начинайте движение с высоких оборотов (с пробуксовкой) и не перегружайте сам автомобиль. Последний фактор касается также тех, кто любит ездить с прицепом. Помните, что каждый килограмм от прицепа нагружает узлы коробки и сцепления. Не буксируйте автомобили, масса которых превышает вашу снаряженную. Эти факторы напрямую влияют на ресурс диска сцепления. Используя аккуратную манеру езды, можно увеличить возможности данного элемента до 150 и более тысяч километров. В режиме спортивной езды и прочих нагрузок даже самое качественное сцепление ВАЗ 2110, цена которого достаточно высока, не прослужит и 40 тысяч километров.

Для того, чтобы трансмиссионная система работала без поломок, необходимо следить за исправностью всех входящих в нее элементов. Одним из таких элементов является вилка сцепления

Важно уметь выполнить ремонт своими руками. В статье рассказывается о функции вилки сцепления, как ее поменять на автомобиле ВАЗ 2110

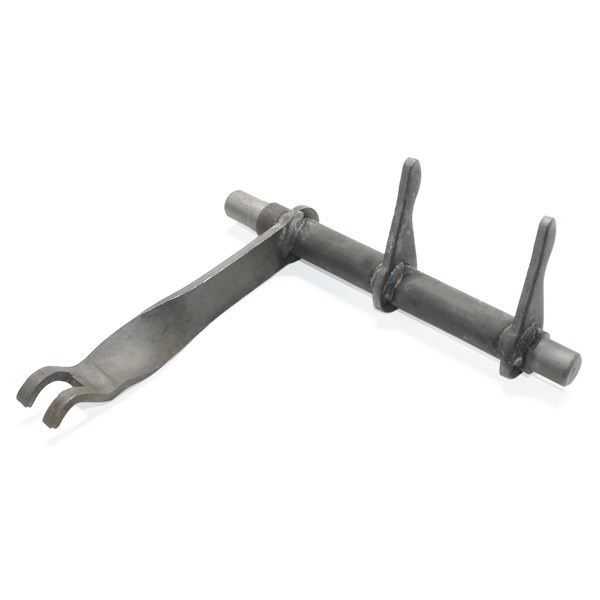

Вилка сцепления (ВС) – важный элемент трансмиссионной системы автомобиля. Она представляет собой рычаг, с помощью которого отводится нажимной диск, в результате это происходит выключение сцепления. ВС иногда называют вилкой выключения.

ВС в основном является частью механической коробки переключения передач, реже в гидравлических приводах. Конструкция ВС в КПП на ВАЗ 2110 довольно простая: металлический стержень, на котором закреплен рычаг и две лапки.

При нажатии на педаль сцепления (ПС) благодаря ВС перемещается муфта выжимного подшипника, таким образом, внутренняя кромка пружины перемещается вперед и происходит выключение устройства. Естественно, от исправности ВС зависит правильное включение выключение сцепления.

Замена ВС требуется в следующих случаях:

  • обнаружена деформация детали;
  • выявлены трещины на корпусе;
  • изогнутость ВС;
  • выявлены дефекты лапок в местах соприкосновения с муфтой выжимного подшипника;
  • изношены лапки.

На фото заснята поломанная ВС.

Если на ВС есть трещины, то это снижает качество работы ПС, происходит позднее схватывание, машина может пробуксовывать, педаль при нажатии западать. Возникает необходимость в регулировании свободного хода. По трещине ВС отклоняется от выжимного подшипника. Регулирования хватает лишь на несколько суток, а при значительном дефекте регулировать приходится через несколько часов

Поломку нужно немедленно исправлять, так как это может привести к быстрому износу. Если ВС сломается окончательно, то педаль провалится, и движение автомобиля будет невозможно.

Обнаружить трещину можно визуальным осмотром, поставив машину на эстакаду или смотровую яму, найти на днище машины защитный пыльник вилки. Отодвинув пыльник, нужно осмотреть вилку на предмет наличия трещины, удобнее воспользоваться фонариком.

Необходимые инструменты

Для проведения процедуры замены ВС необходимо установить машину на подъемное приспособление или смотровую канавку. Можно поднять авто с помощью домкрата и установить на опоры.

Из инструментов и материалов нужно приготовить:

  • новую ВС;
  • набор ключей;
  • плоскогубцы
  • отвертку;
  • фонарик;
  • домкрат.

Приготовив все инструменты можно приступать к процессу замены.

Этапы

Для того, чтобы поменять ВС на ВАЗ2110, нужно снять коробку переключения передач. После демонтажа коробки выполняются следующие действия:

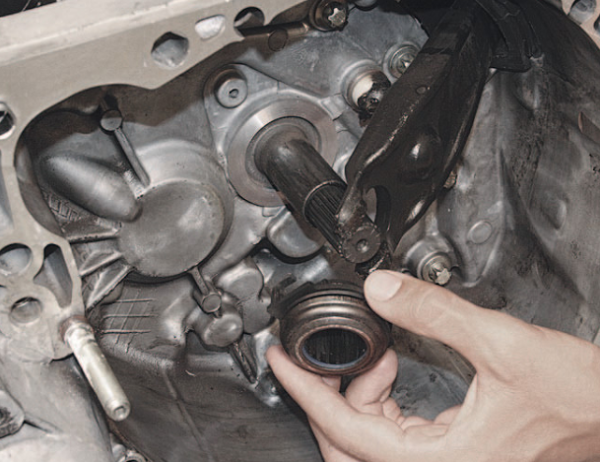

  1. Сначала необходимо снять подшипник выключения сцепления.
  2. Затем с помощью отвертки нужно поддеть защитный чехол ВС и снять его. Если он имеет следы износа, потертости, потерял упругость, его следует заменить.

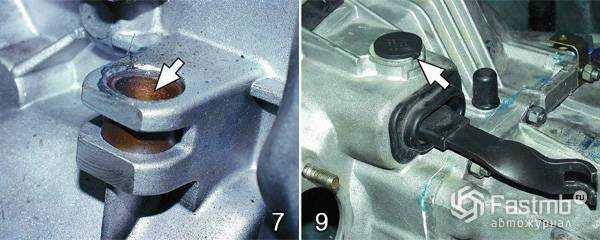

  3. Далее нужно вынуть пластмассовую втулку ВС. Для этого необходимо с помощью плоскогубцев сжать лепестки, фиксирующие втулку, и вынуть ее.
  4. Далее необходимо оценить состояние втулки. Если на ней есть повреждения, следы износа или сломаны лепестки фиксатора, то деталь следует поменять.
  5. Затем нужно приподнять ВС и вынуть ее из втулки, находящейся в картере сцепления (КС), а также вывести рычаг вилки из отверстий КС.
  6. Далее с ВС необходимо снять пружинный фиксатор. Если он поврежден или потерял упругость его нужно заменить.
  7. Запрессованную в КС металлическую втулку желательно поменять на новую деталь.
  8. Перед установкой новой ВС все втулки внутри следует смазать.
  9. Установка ВС выполняется в обратной последовательности.
  10. Вставляя пластмассовую втулку, нужно проследить, чтобы лепестки надежно держали втулку в КС.

Таким образом, замена ВС вместе со снятием коробки передач займет по времени около 3-4 часов. Главное, иметь хоть небольшой опыт слесарной работы и знать строение автомобиля ВАЗ 2110.

AvtoZam.com

Почему и куда проваливаются педали на ВАЗ-2110

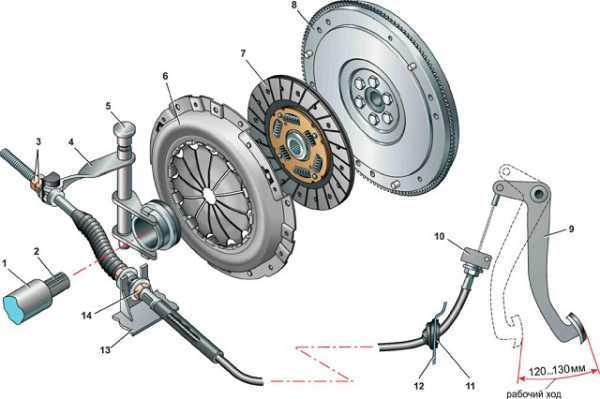

Схема сцепления десятки. Ничего нового для тех времён не было!

Конечно же, каждый, кто ездит на ВАЗ-2110, знает устройство однодискового сухого механизма сцепления и его привода. Как и на всех недорогих автомобилях, простейшее сцепление приводится в действие не гидравликой, а механически: мы нажимаем на педаль 9, педаль тянет трос, трос приводит в движение вилку 4, а вилка уже толкает выжимной подшипник 13, который воздействует на лепестки прижимного диска 6. Выжимной диск отводится от ведомого диска 7, сцепление выключается.

Рассмотрим наиболее часто встречающиеся неисправности, характерные для машин десятого семейства.

Вилка выключения сцепления

У вилки сцепления либо гнется или трескается рычаг, либо изнашиваются лапки в местах контакта с муфтой подшипника.

Мы не зря начали рейтинг неисправностей не с троса, что логичнее было бы предположить, а именно с вилки. Конструкция и материалы этого элемента подобраны настолько неудачно

, что некоторые умудряются менять по 3 вилки за год

. Симптомы поломки простые — внезапный провал педали в пол. При этом вилка иногда ломается не полностью, а надламывается, создавая иллюзию целого элемента.

Типичная поломка вилки сцепления.

Если она свободно болтается, видны трещины или изломы, добираемся до магазина запчастей, покупаем новую вилку и меняем её, для замены придётся частично снимать коробку передач. Цена новой вилки не более 500 рублей, а продают её по заводскому артикулу 21100-1601200

. Также в продаже есть вилки дешевле, других производителей, есть усиленные конструкции и подороже.

Трос привода сцепления

Трос рвётся в нескольких местах

— возле самой педали, на месте изгиба в моторном отсеке или на концевике, на регулировочном штоке. Поломка тоже сразу бросается в глаза: трос ослабляется, иногда видны места обрыва.

В редких случаях трос рвётся прямо в кожухе, это тоже диагностируется довольно легко — тянем за любой доступный конец троса, если он поддаётся и без проблем вынимается, покупаем или достаём из багажника новый. Его каталожный номер ДААЗ 2110-1602210

, а просят за трос от 370 до 450 рублей в зависимости от производителя.

Новый трос для ВАЗ-2110.

Устройство основных элементов

Существуют, в зависимости от устройства, следующие типы сцеплений: гидравлическое, фрикционное, электромагнитное. К тому же бывают однодисковые и двух дисковые агрегаты. Наша инструкция рассматривает фрикционное однодисковое сухое, именно такое применяется на ваз 2110:

  • Фрикционное — передает вращающий момент при помощи сил трения.
  • Устройство однодискового сцепления — оно состоит из маховика, ведомого и нажимного дисков, особой диафрагменной пружины, выжимного подшипника вместе с муфтой, специальной вилки.
  • Все эти конструктивные элементы располагаются в картере
  • Картер крепиться болтами непосредственно к двигателю
  • Маховик располагается на коленчатом валу
  • Маховик работает в качестве ведущего диска агрегата сцепления

Маховик ваз 2110

  • Нажимной диск служит, чтобы придавливать ведомый диск к поверхности маховика и освобождать его при необходимости
  • Он соединяется с корпусом (с кожухом) при помощи тангенциальных пружин
  • Эти тангенциальные пружины служат в качестве возвратных пружин, в процессе включении сцепления(см.Ремонт сцепления ваз 2110 — делаем сами).
  • На нажимной диск давит диафрагменная пружина, которая обеспечивает усилие сжатия для лучшей передачи крутящего момента
  • Эта диафрагменная пружина своим наружным диаметром упирается в края нажимного диска
  • При этом внутренний диаметр этой пружины состоит из упругих стальных лепестков, на кончики которых воздействует нажимной подшипник
  • Диафрагменная пружина прочно закреплена в корпусе
  • В качестве крепления применяются опорные кольца либо распорные болты
  • Диафрагменная пружина, корпус и нажимной диск составляют единый конструктивный элемент (блок), за которым прочно закрепилось название корзина сцепления
  • Она плотно прижимается болтами к маховику

Корзина ваз 2110

Ведомый диск

  • На ваз 2110 диск сцепления (ведомый) расположен между маховиком и так называемым нажимным диском
  • Сама ступица ведомого диска соединена при помощи шлицев с валом коробки передач и может передвигаться (скользить) по ним
  • Чтобы обеспечить плавность работы сцепления, в самой ступице ведомого диска установлены демпферные пружины, которые предназначены для гашения крутящих колебаний

Ведомый диск ваз 2110

  • С двух сторон на ведомом диске располагаются фрикционные накладки
  • Они состоят из стеклянных волокон, латунной и медной проволоки, которые запрессовываются в смесь из каучука и смолы
  • Стоит отметить, что нам ваз 21102 диск сцепления точно такой же

Выжимной подшипник

  • Подшипник выключения сцепления (он же -выжимной подшипник) служит передаточным устройством от сцепления к приводу (на фото внизу он уже снят с муфты)
  • Он находится на оси вращения агрегата сцепления и воздействует непосредственно на лепестки его диафрагменной пружины

Выжимной подшипник, муфта и прижимное пружинное кольцо (с лева на право)

Подшипник крепится на муфте выключения

Передвижение муфты с подшипником осуществляет вилка сцепления

Вилка ваз2110, А — рычаг вилки, В — лапки, которые давят на выжимной подшипник

  • Однодисковое сцепление находится в постоянном включении
  • Его работу обеспечивает привод
  • Когда мы нажимаем на педаль выключения сцепления, привод перемещает вилку, которая воздействует непосредственно на выжимной подшипник.
  • Подшипник прижимает лепестки пружины нажимного диска
  • Они (лепестки) прогибаются в направлении маховика, в это время наружный край ее (пружины) отходит от поверхности нажимного диска и освобождает его
  • Тангенциальные пружины при этом отжимают нажимной диск
  • Прекращая при этом передачу вращающего момента идущего от двигателя к КПП (коробке переключения передач)
  • Когда отпускаем педаль — диафрагменная пружина тут же снова прижимает нажимной к ведомому
  • Через ведомый диск осуществляется контакт с маховиком
  • Вращающий момент передается от мотора к КПП при помощи силы трения

Последовательность снятия

Чтобы добраться до сцепления ваз 2110, необходимо снять коробку передач:

  • Поскольку наша цель снятия коробки — это ремонт сцепления, то нет необходимости сливать трансмиссионное масло из нее и доставать привод
  • Прежде чем приступать к снятию деталей сцепления, вам также понадобится демонтировать аккумулятор, и воздушный фильтр совместно с ДМРВ

Дальнейшая последовательность действий такая:

В первую очередь снимаем стартер
Откручиваем верхние болты, которые крепят коробку к двигателю
Отключаем фишку датчика скорости, затем отсоединяем крепление жгута проводов
Автомобиль поднимаем, а затем ослабляем гайку привода с правой стороны (она должна остаться слегка наживленной)
Гайка расположенная слева снимается полностью
Откручиваем шаровую опору и рычаг подвески
Затем откручиваем два болта, крепящих рычаг подвески, затем сам рычаг подвески
Снимаем защиту двигателя снизу, а также снимаем фишку с датчика выключателя заднего хода
Необходимо отсоединить реактивную тягу от КПП, открутить и снять нижнюю крышку корпуса сцепления
Необходимо так же ослабить гайку стяжного хомута кулисной тяги, расположенного на приводе управления КПП и выполнить отсоединение привода
При установке КПП обратно важно отрегулировать кулису (не забыть)
Необходимо открутить нижний болт с гайкой, которые крепят коробку к двигателю, под двигатель обязательно поставить домкрат

Сделать это надо осторожно, чтобы не помять поддон
Откручиваем КПП от подушки
При помощи домкрата, спускаем двигатель и снимаем КПП. После снятия коробки вы сможете определить причину неисправности
Как правило необходима замена диска сцепления на ваз 2110, но существуют и другие варианты — такие как износ корзины сцепления, либо выход из строя подшипника. После снятия коробки вы сможете определить причину неисправности

Как правило необходима замена диска сцепления на ваз 2110, но существуют и другие варианты — такие как износ корзины сцепления, либо выход из строя подшипника

После снятия коробки вы сможете определить причину неисправности. Как правило необходима замена диска сцепления на ваз 2110, но существуют и другие варианты — такие как износ корзины сцепления, либо выход из строя подшипника.

Последовательность ремонта

Ремонт производите при первых признаках неисправности. Иначе цена вопроса для вас может вырасти от замены всего лишь промежуточного диска до замены маховика и корзины. Собственно заменить диск сцепления ваз 2110 совсем не трудно, выполняйте такие действия:

Откручиваем болты, крепящие корзину, при помощи головки либо накидного ключа на 8

Откручиваем корзину при помощи головки на 8 с трещоткой

  • Снимаем корзину с диском сцепления
  • Проверяем целостность пружин корзины
  • Если пружины, особенно диафрагменная повреждены (болтается либо отломился лепесток) меняем корзину
  • Проверяем целостность накладок ведомого диска и состояние его шлицев, если шлицы разбиты, либо накладки стерты до заклепок – диск меняем
  • Проверяем так же состояние выжимного подшипника, при необходимости заменяем
  • Затем устанавливаем диск сцепления и корзину обратно

Важно: Обратите особое внимание, чтобы промежуточный диск своей выступающей частью смотрел в сторону корзины (а плоская часть соответственно обращена в сторону мотора)

  • Вставьте оправку через корзину в ведомый диск
  • Делаем это, чтобы ведомый диск расположился по центру маховика
  • Если он сместится, то вы уже не сможете поставить КПП на место

Вставляем оправку через корзину в ведомый диск

  • Вставляем оправку в коленчатый вал
  • Закручиваем болты крепления корзины в этом положении, и тем же способом — по одному обороту на каждый болт
  • Вынимаем оправку
  • Теперь необходимо смазать первичный вал коробки и установить на него выжимной подшипник
  • После завершения ремонтных работ, нужно произвести сборку. В нашем случае под сборкой подразумевается обратная установка коробки.

Вот так выполняется на ваз 2110 замена диска сцепления. Обязательно посмотрите обучающее видео по этой теме.

Диагностика сцепления ВАЗ 2110: признаки неисправности, параметры

Общая схема механического привода сцепления

В случае, когда мы обнаруживаем сложности с включением передач, виновником проблемы сама коробка бывает крайне редко. Как правило, первым делом проверяют сцепление. На старых ВАЗовских моделях привод выключения сцепления был гидравлический и проблем с ним практически не было. Механический привод на современных бюджетных автомобилях приносит неприятные сюрпризы гораздо чаще. Впрочем, тяжелое включение передач может быть связано не только с приводом:

  • износ выжимного подшипника;
  • износ фрикционных накладок ведомого диска;
  • замасливание фрикционных накладок сцепления;
  • механические повреждения рабочей поверхности маховика коленчатого вала;
  • деформация или поломка вилки привода выжимного подшипника;
  • неправильная установка ведомого диска;
  • разрушение мембранных пластин корзины сцепления.

Устройство сцепления ВАЗ 2110

Все это запросто может стать причиной тяжелого включения передач, пробуксовке или привести к тому, что сцепление начинает «вести». Однако практика показывает, что именно тросовый привод зачастую приводит к проблемам с включением передач. Его-то как раз и проще всего проверить, поскольку не нужно снимать КПП и все элементы привода на виду.

Как проверить сцепление ВАЗ 2110 правильно

При этом нужно понимать, что не всегда проблемы связаны с поломкой. Элементарный естественный износ фрикционных накладок будет причиной того, что сцепление буксует, а передачи не хотят включаться четко. Особенно это становится заметно при трогании с места или при включении задней передачи, а также на ходу при переключении будут возникать сложности. Вовсе не обязательно при этом сразу думать о замене сцепления или ведомого диска. При большом пробеге после ремонта, 100-120 тысяч — да. Средний ресурс сцепления ВАЗ 2110, по отзывам владельцев, составляет 50-70 тысяч, конечно, его пробег зависит от стиля вождения. А вот трос привода сцепления может умереть уже после 10-12 тысяч пробега, в зависимости от качества.

Свободный ход педали сцепления А на ВАЗ 2110 не должен превышать 5 мм

Поэтому самостоятельная диагностика не помешает каждых 7-12 тысяч км. АвтоВАЗ установил нормативные показатели, по которым можно судить о состоянии всего узла и, в частности, привода. Основные показатели, к которым нужно присматриваться, это, конечно, поведение автомобиля при трогании с места, плавность и четкость переключения передач. Завод же рекомендует соблюдать следующие значения свободного хода и люфта педали сцепления:

  1. Максимальный рабочий ход педали не должен превышать 160 мм.
  2. Нормальный рабочий полный ход — 120 мм.
  3. Свободный ход педали сцепления, люфт, не должен превышать 5 мм.

Привод сцепления ВАЗ 2110

Эти параметры замеряются элементарно с помощью линейки или рулетки, а если они не соответствуют номиналам, приступаем к регулировке.

Замер свободного и рабочего хода педали

Замена выжимного подшипника на ВАЗ 2101-ВАЗ 2107

Снятие: 1) В самом начале операции вам придётся снять с автомобиля коробку. (смотрите подробности в инструкции: «Замена коробки на ВАЗ»)

2) Теперь возьмите в руки отвёртку и отведите пружины, крепящие подшипник к вилке.

3) Понемногу тяните вдоль вала, другими словами, на себя выжимной – он снимается с вала.

4) Сняв подшипник, разожмите кончики пружины крепления к вилке выключения передач. После разжатия просто снимите данную пружину. Обнаружив подшипник в хорошем состоянии, а пружину нет, замените пружину новой и пользуйтесь дальше своим подшипником. С пружиной все в порядке, а с подшипником нет – возьмите пружину и вставьте в новую деталь.

Примечание! Учтите, бывает подшипник пока ещё цел, но уже отъездил не мало километров, то не стоит исключать вероятность выхода из строя в ближайшее время.

Демонтаж привода сцепления

Демонтаж привода сцепления является одним из ключевых этапов замены вилки сцепления на автомобиле ВАЗ 2110. В этом разделе мы рассмотрим пошаговые инструкции по проведению данной процедуры.

  1. Подготовьте необходимые инструменты для демонтажа привода сцепления. Вам потребуются: рожковый ключ, отвертки различных размеров, гаечный ключ и прочие инструменты, которые указаны в инструкции по ремонту автомобиля.
  2. Поднимите автомобиль и закрепите его на подставках, чтобы иметь доступ к нижней части автомобиля.
  3. Отсоедините аккумулятор от зажигания, чтобы исключить случайное включение двигателя.
  4. Снимите защитный кожух шаровой опоры привода сцепления с помощью отвертки.
  5. С помощью гаечного ключа отверните гайки крепления привода сцепления к коробке передач или к маховику.
  6. Отсоедините привод от коробки передач, сняв его с шлицев маховика.
  7. Проверьте состояние привода сцепления на предмет износа или повреждений. Если привод сцепления имеет видимые дефекты, рекомендуется заменить его.
  8. Очистите поверхность крепления привода сцепления на коробке передач или на маховике от старого герметика и загрязнений.
  9. При необходимости замените сальники и прокладки на приводе сцепления.

После выполнения всех этих шагов привод сцепления будет демонтирован, и вы сможете приступить к дальнейшей замене вилки сцепления. Убедитесь в правильном монтаже всех деталей и надежной фиксации привода сцепления перед опусканием автомобиля и проверкой его работоспособности.

Замена сцепления ваз 2110 2114

Первым делом загнали на яму и сняли защиту двигателя. Тут проблем не должно возникнуть. Все болты открутились на ура. Масло можно слить, чтобы уменьшить вес коробки. Привода из неё мы выдёргивать не будем, так что сливать необязательно.

Ослабьте крепления передних колёс. Расконтруйте обе ступичные гайки и открутите. Старые лучше не ставить обратно. Купите новые. Стоят около 70 рублей.

Поднимите автомобиль и положите под него бруски или козлы. Снимите оба передних колеса.

Выньте тросик сцепления из вилки и открутите его от кронштейна, который находится на коробке. Понадобятся два ключа на 17. Для удобства лучше вынуть АКБ.

Отсоедините разъем датчика скорости.

Снимите кожух воздушного фильтра, предварительно отключив фишку от ДМРВ.

Открутите болт крепления модуля зажигания к коробке передач и ещё один болт рядом. Он из тех, которые соединяют КПП с двигателем.

Открутите гайку на стартере, которая держит плюсовой провод. Отключите клемму от тягового реле.

Отверните верхний и нижний болт крепления стартера, затем снимите его.

Для профилактики можно обработать бендикс небольшим количеством литола и подобной смазки.

Есть наверху ещё один болт который держит КПП. Он находится в районе термостата. Его закрывают топливные трубки.

На этом в верхней части работы окончены.

Многие пишут, что нужно снимать «саблю», но мы пошли другим путём. Открутили шаровую от ступицы и болт который соединяет рычаг и стабилизатор. Затем просто отогнули рычаг вниз. Такой способ подойдёт, если позволяет яма и вы не собираетесь совсем доставать коробку передач.

Отводим левую ступицу и вынимаем привод.

Откручиваем защитный щиток маховика. Там три болтика. Не знаю почему, но у меня они были разными. Два открутились головкой на 10 а третий восьмёркой. Так и не понял.))) Может кто подскажет, почему так?

Затем отсоедините тягу переключения передач, ослабив один болт. Рекомендуется предварительно пометить положение тяги, чтобы потом было проще настроить скорости. Я воспользовался этим советом, но при последующей настройке, почему-то он не сработал. Это такая дополнительная информация)))

Теперь ослабьте один болт крепления КПП, который находится под стартером (он уже снят), но не до конца.

И ещё один болт находится в районе правого привода. Его при разборке мы не заметили и долго пытались понять почему коробка не выходит. Это болт тоже сорвите но не откручивайте до конца. Для этого потребовался хороший удлинитель и надёжная головка.

Сейчас необходимо взять домкрат и установить его под двигатель. Когда начнём откручивать подушки, мотор останется лишь на одной и может упасть, порвав шланги отопления. Между домкратом и двигателем положите небольшую досочку, чтобы не повредить картер. Устанавливать его надо ближе к КПП. Под коробку тоже лучше положить брусок, на всякий случай.

Когда двигатель надёжно зафиксирован, снимаем подушки.

Сначала уберём заднюю опору. Можно просто открутить её от кузова. Она держится на двух шпильках, но этот способ подойдёт если вы уверены что гайки легко открутятся и не сломаются. Мы экспериментировать не стали поступили так: На самой подушки есть болт, он смотрит в сторону салона. Его необходимо ослабить и немного открутить. Затем отсоединить кронштейн подушки от КПП и отвести его максимально в сторону. Может это неверный способ, но так шпильки остались целыми, а мы довольными)))

Теперь откручиваем левую подушку коробки. Там две гайки, одна вверху, а вторая снизу. Крепление похоже на шпильку с резьбой, с двух сторон. К сожалению не сфотографировал.

Дальше нужно одному придерживать коробку снизу, а второму открутить до конца и вынуть болты. Один возле стартера, а второй возле правого привода.

Теперь вдвоём нужно отодвинуть коробку от двигателя и опустить на отогнутый рычаг. Делайте это аккуратно, не повредив патрубки и проводку. Коробка тяжёлая, около 30 кг если не ошибаюсь. Нам хватило))).

Когда КПП будете отодвигать, убедитесь что её направляющие не выпали. Они находятся в нижних отверстиях крепления КПП. Выглядят как трубочки.

Коробка отодвинется примерно на 10 – 15 см. Этого достаточно, чтобы заменить корзину и диск сцепления, а также подшипник и вилку.

Когда мы отодвинули коробку, то увидели что три лепестка корзины провалились внутрь. Сразу стало ясно, что её под замену.

Приступим к снятию корзины. Она прикручена к маховику шестью болтами на 8. У нас они открутились с большим усилием. Пришлось применить рычаг. Перед откручиванием зафиксируйте маховик от проворачивания. Для этого понадобится отвёртка или что-то подобное.

Открутив корзину и достав диск приняли решение менять и то и другое.

Понравилась статья? Поделиться с друзьями:
Автоэксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
