Замена рабочего цилиндра сцепления уаз патриот

Причины износа

Замена сцепления происходит в следующих случаях:

• Износ в связи с пробуксовкой при трогании с места,
• несоответствие оборотов двигателя скорости движения в результате износа сцепления,
• Дерганье машины при трогании с места.

В первом случае машине недостает крутящего момента для того, чтобы начать движение. При включенной скорости поддерживаются достаточные обороты, но машина не начинает двигаться. В таких ситуациях стираются накладки сцепления.

Последний случай связан с ослаблением на диске сцепления демферных пружин. Слабые пружины не гасят удары. Эта неисправность усугубляется при частой езде по бездорожью и при замене стандартных колес на колеса большего размера.

Регулировка сцепления уаз патриот 2015

Здравствуйте, уважаемые форумчане.Мне не нравится «низкая» педаль сцепления, практически у пола. Решил посмотреть, как можно её поднять.

Mileage: 57850 km

Recommendations

В итоге как решили ? После замены ГЦС такие же симптомы. У самого пола сцепление схватывает

Приветствую. Пока без изменений, так и езжу.

А если шток удлинить на рцс? Что скажут знатоки? На сколько можно удлинять?

У меня такие же симптомы. На холодную первую тяжело выдернуть.

ставишь потроха от старого уазика или газ и все будет нормально с выжимом

У меня аналогично всё с включением передач, сильно не напрягает

Еще смазка помогает. Отверстие в корпусе сцепления и вперёд) но все равно чутка останется. Будет намного лучше.

Читал про это, так смазывают выжимной подшипник. Верно? Там симптомы другие. Запись у меня в закладках есть www.drive2.ru/l/490474546038571405/ Там свист подшипника.

Нет, свиста нет . Считается, что промазымается шлицы вала и диска, а так же где сама муфта подшипника двигается.

Я так понимаю, что концевик не нужно регулировать, т.к. он размыкается в самый первый момент нажатия педали и сигнализирует в принципе о нажатии педали. А меня интересует конец хода.«0» ГЦС я не знаю где смотреть, из под капота не видать, из салона тоже.

А ты сними концевик совсем и увидишь, а уж потом подведешь концевик в нужное положение

По расстоянию уже написали. Первая в движении на любой машине будет трудно включатся, пока синхронизаторы не разгонят первичный вал до нужной скорости. Переключение с перегазовкой решает проблему. Обычно так и переключаю если надо пониженную.

Наверное это всё объясняет. Расстояние перемеряю.

А задняя хорошо втыкается?

С задней проблем нет.

здравия. на днях тоже делал такую шнягу. это называется регулировка сцепления уаз патриот. свободный ход педали должен быть 8-30мм. полный ход педали должен ровняться 15+-2 см. регулируется гайками на толкателе ГЦС.

Которыми гайками, которые у меня на втором фото, или ещё есть?

На внедорожнике УАЗ Патриот такой механический узел, как сцепление, относится к наиболее уязвимым составляющим машины. Но это вовсе не говорит о том, что владельцы Патриотов обречены на периодические ремонтные работы и, замены составляющих этого узла. Проблема, прежде всего, заключается в характере эксплуатации этого узла, а также его правильность регулирования. В нашем материале рассмотрим принцип регулировки сцепления на авто, а также основные особенности рабочего процесса.

Когда нужна регулировка

Сцепление на УАЗ Патриот, собственно, как и на всех современных автомобилях, является важным узлом, при неисправности которого эксплуатировать транспортное средство не предоставляется возможным. Со временем эксплуатации внедорожника детали этого узла не только приходят в негодность, но также требуют регулировки. Если правильно эксплуатировать автомобиль и его сцепление, то этот агрегат прослужит до 60-80 тысяч км пробега. Единственным условием правильной эксплуатации системы является профилактика и регулировка этого механизма, которая должна проводиться ежегодно или же через каждые 20 тысяч км пробега.

Необходимость регулировки данного узла возникает также когда сцепление буксует, при возникновении шума или рывков при выжатой педали, а также при малом свободном ходе педали. В этих случаях обязательно следует ставить автомобиль на ремонт и проводить профилактические действия по поиску и устранению причин таких дефектов.

Суть регулирования этого узла заключается в настройке величины полного хода педали. Свободный ход педали это расстояние, которое она проходит без сопротивления. На этом авто нет возможности отрегулировать свободный ход, он получается конструктивно, и должен быть приблизительно равен 8-30 мм.

Главными признаками того, что требуется регулировка сцепления, являются следующие факторы:

В статье, как отрегулировать сцепление на патриоте, вы узнаете все тонкости по замене и настройке сцепления уаз патриот в обычных гаражных условиях. В каких случаях производится замена сцепления, с чем она может быть связана.

В данном материале раскрывается такая тем как принцип работы , а так же типы сцепления и их преимущества на Патриотах, какие детали входят в состав механизма сцепления и особенности работы. Так же для чего нужно регулировать сцепление УАЗа, подробная фото и видео инструкция по регулировке сцепления и регулировка датчика сцепления УАЗ Патриот и ошибки неисправности. После этого можете смело ехать и Сделать диагностическую карту на автомобиль

Общие понятия о системе сцепления в Патриоте

Для новичков поясним, что сцепление не является отдельным элементом или деталью, это довольно большой механизм, состоящий из разных элементов: подшипник, специальный диск, корзина, обязательно педаль выключения и собственно система привода. При езде на рассматриваемом нами УАЗ Патриот сцепление всегда находится в действующем состоянии. Когда водитель нажимает на педаль, сцепление выключается, и это позволяет переключиться между передачами или установить нейтралку.

Система привода в сцеплении состоит из таких деталей:

• Шланг;
• Салонная педаль;
• Рабочий цилиндр сцепления;
• Трубка;
• Главный цилиндр.

Система привода имеет одну задачу: передать усилия к вилке от педали. Когда водитель УАЗ Патриот нажимает на педаль сцепления, то в главном цилиндре происходит перемещение поршня, толкающего жидкость уже в рабочий цилиндр. Когда жидкость поступает в последний цилиндр, он моментально воздействует на вилку. И уже далее вилка начинает воздействовать на подшипник, а он следом – на пружину. Эта самая пружина является последним звеном, она перестает прижимать к маховому колесу диск, из-за чего и осуществляется отключение сцепления.

Многих автовладельцев в том числе и УАЗ Патриот интересует вопрос как именно правильно можно отрегулировать цилиндр сцепления, а точнее его свободный ход толкателя или штока. Перед тем как вы начнете регулировать цилиндр сцепления, обязательно убедитесь, что это необходимо вашему автомобилю. А дабы это выяснить потребуется проверка.

Частые неисправности и их причины

Для системы сцепления автомобиля УАЗ характерны разные неисправности: усиленное сцепление, механизм не выжимается, буксует или не прокачивается. Избежать подобных проблем помогает своевременное техническое обслуживание, замена изношенных деталей, смазка и контроль уровня жидкости в баке, диагностика всех систем и компонентов механизма.

Инструкция по эксплуатации дает основные сведения о работе узлов транспорта, подготовке их к действию, правилах и периодичности контроля функциональности агрегатов, основных неисправностях и расшифровке кодов ошибок. Следование рекомендациям производителя позволит продлить срок службы техники. Простые поломки можно исправить самостоятельно.

При более сложных неисправностях системы рекомендуется обратиться в сервисный центр.

Первая категория причин относится к проблеме, когда при опущенной педали система не может запуститься полностью. Алгоритм действий следующий:

1. Отсутствие у педали свободного хода. Ремонтные мероприятия заключаются в настройке привода выключения.
2. Сбой работы в конструкции перемещения нажимных дисков требует замены детали или удаления причины заедания.
3. Неисправность нажимных пружин, сниженное усилие. Исправить ситуацию поможет приобретение новых запчастей.
4. Попадание масла на поверхность трения дисков. Необходимо промыть и протереть бензином элементы насухо.
5. Длительное буксование вызывает перегрев. Механизм самостоятельно остынет через некоторое время.

Если система запускается рывками или с вибрацией, причины могут быть следующими:

1. Попадание масла на поверхность трения дисков. Необходимо установить новую деталь или протереть старую бензином, удалить выступающие неровности на поверхности нажимного диска и маховика.
2. Износившиеся до заклепок фрикционные накладки указывают на потребность в незамедлительной замене компонента.
3. Неправильное расположение оттяжных рычагов. Потребуется демонтаж сцепления и регулировка комплектующих.

Если при нажатии на педаль возникает посторонний шум, это может говорить о пришедшем в негодность подшипнике или отсутствии в нем смазки. Если использование масла не помогло, потребуется приобрести новый элемент. Поломка оттяжной пружины приводит к невозможности фиксации педали в верхнем положении. Пружину необходимо заменить.

Пропадает сцепление

Часто механизм не запускается или пропадает после долгого простоя транспорта без работы. Вероятная причина — «прикисание» ведомого диска к другим элементам конструкции. Если несколько попыток завести автомобиль не привели к успеху, лучше обратиться в сервисный центр. Исправить ситуацию самостоятельно в данном случае не получится.

Ведет сцепление

Распространенная группа неисправностей связана с ситуацией, когда сцепление ведет, нет возможности полностью выключить механизм. Здесь может быть несколько причин:

1. Свободный ход больше допустимого предела. Необходимо произвести регулировку.
2. Повреждение ведомого диска. Необходимо поменять или при возможности исправить деформацию.
3. Разрушение элементов ведомого диска. Здесь только один выход — приобрести новую деталь.
4. Попадание в систему гидропровода воздуха. Исправить ситуацию поможет прокачка механизма.
5. Заедание ступицы. Удалить забоины, посторонние элементы, заусеницы и иные причины нарушения работы конструкции.
6. Неправильное расположение оттяжных рычагов. Потребуется демонтаж сцепления и регулировка комплектующих.

На потребность замены изношенных компонентов также указывают увеличенные зазоры в приводе.

Замена сцепления УАЗ Патриот

Установить новые детали взамен старых изношенных можно своими руками. Если обратиться в службу автосервиса, переустановка на машину с двигателем 409 потребует затрат в размере 20 тыс. руб. Для обновлений своими руками понадобятся:

• смотровая яма;
• диск сцепления;
• корзина для бизнес-газель.

Возможно, потребуется помощь напарника, т. к. коробка тяжелая.

Последовательность действий:

1. Фланцы карданного вала отсоединяют от редуктора и барабанного ручника.
2. Цилиндр отделяют от корпусных элементов, снимают.
3. Убирают катализатор.
4. Манипуляции с коробкой передач — снимают рукояти, сливают масло, отсоединяют тросик ручной передачи. Снимают разъемы, болты, коробку отбора мощности. С домкратом работы пройдут быстрее и легче.
5. Снимают кожух.
6. Отсоединяют коробку передач. Во избежание повреждений механизм можно опустить на старую шину.
7. Откручивают крепежные болты корзины, отделяют ее и диск.
8. Устанавливают корзину, использованную ранее. Ее месторасположение на маховике для удобства помечают фломастером.
9. Маховик требует внимательного изучения: недопустимы повреждения и царапины. Если они есть, придется его заменить.
10. Осматривают состояние выжимного подшипника. Он располагается на шлицах вала.
11. Затем устанавливают сцепление заново. Последовательность действий обратная разборке.
12. Используют оправку. На нее сначала помещают диск с корзиной, закрепляют к маховику. Затем вытаскивают.

Корзина и диск быстро и надежно встают на место благодаря старому валу. Установка центруется оправкой. Шлицы и вал занимают положенное место. Если специальной оправки нет, лучше подобрать что-то подобное.

Интересно! Ступица УАЗ Патриот

Как установить коробку УАЗ Патриот на место:

1. Применяя пропущенные через раму веревки, поднимают коробку.
2. Используют закрученный крепеж.
3. Устанавливают цилиндр, исключив зазор для рабочего хода.
4. Наносят клей-герметик на плоскость раздаточной коробки и коробки передач.
5. Далее все детали располагают в обратном порядке.

После обновлений важно залить свежее масло.

Сцепление УАЗ Патриот предназначено для переключения скоростей с одного режима движения на другой. При помощи главных деталей устройства осуществляется передача крутящего момента, гасится колебательная волна, трансмиссия и маховик своевременно соединяются и разъединяются. Если детали изнашиваются, рекомендуется своевременно их менять. Замене подлежит весь набор: диски, маховик, выжимной подшипник.

Снятие и разборка гидропривода сцепления

Снимайте гидропривод выключения сцепления с автомобиля в следующем порядке:

• отсоедините гидрошланг от рабочего цилиндра;
• слейте жидкость из гидропривода через отсоединенный конец гидрошланга;
• снимите оттяжную пружину вилки выключения сцепления;
• отсоедините и снимите рабочий цилиндр;
• снимите оттяжную пружину педали выключения сцепления;
• расшплинтуйге и выньте палец вилки толкателя главного цилиндра;
• отсоедините и снимите главный цилиндр.
• на автомобилях семейства УАЗ-3741 предварительно отсоедините бачок от гибкого шланга.

Разборку главного цилиндра производите в следующем порядке:

• снимите крышку и сетчатый фильтр наполнительного бачка (автомобили семейства УАЗ-31512);
• выверните штуцер крепления бачка (автомобили семейства УАЗ-31512);
• выверните корпус штуцера гибкого шланга бачка (автомобили семейства УАЗ-3741);
• выньте из корпуса главного цилиндра стопорное кольцо и упорную шайбу;
• выньте из корпуса поршень с уплотнительными манжетами, возвратную пружину.

Во избежание повреждения уплотнительных манжет для удаления поршня подведите сжатый воздух в отверстие для гидротрубки. Штуцеры главных цилиндров с прокладками при разборке отвертывать не следует, если не наблюдалось подтекания через них рабочей жидкости.

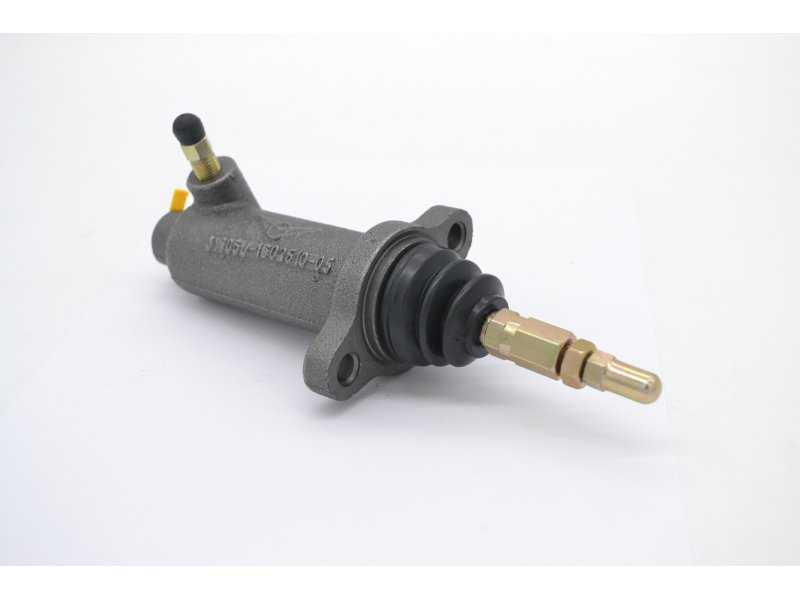

Разборку рабочего цилиндра проводите в следующем порядке:

• отсоедините от рабочего цилиндра резиновый защитный колпак и выньте толкатель вместе с колпаком:
• снимите колпак с толкателя;
• выньте из корпуса рабочего цилиндра стопорное кольцо;
• выньте поршень с уплотнительной манжетой из рабочего цилиндра;
• во избежание повреждения поршня и манжеты подведите сжатый воздух к отверстию для гидрошланга;
• снимите с поршня уплотнительную манжету;
• выверните клапан прокачки;
• снимите с клапана защитный колпачок.

Детали гидропривода тщательно промойте в тормозной жидкости или в спирте, продуйте сжатым воздухом и осмотрите.

Ремонт кузова

При ремонте кузова УАЗ следует учитывать, что наиболее уязвимый металл находится снизу машины. Коррозии подвержены рифленый пол, крылья, балки и перегородки. Ослабление жестких элементов конструкции вызывает лифт кузова.

При демонтаже сидений и внутренней обшивки легко получить доступ к любым деталям. В случае капитального ремонта можно усилить кузов заменой стандартных несущих узлов и установкой дополнительных элементов жесткости. Несварные швы лучше промазать герметиком — это устранить ненужные шумы.

Автомобили семейства УАЗ хорошо поддаются тюнингу и доработкам. На них устанавливают сверхпроходимые шины, электрические лебедки, делают проставки рессоры, усиливают трансмиссию для компенсации широкой резины.

источник

Принцип действия

Основной задачей системы привода является передача усилия от педали к вилке. При нажатии на педаль сцепления внедорожника УАЗ Патриот, происходит перемещение поршня в главном цилиндре, который толкает жидкость в рабочий. При поступлении жидкости в этот цилиндр, последний воздействует на вилку. Далее, наблюдается воздействие вилки на подшипник, а последний воздействует на пружину. Эта пружина является завершающим звеном, которая и перестает прижимать диск к маховому колесу, в результате чего происходит выключение сцепления.

Мы рассмотрим, как же регулируется рабочий цилиндр сцепления, а, точнее, его свободный ход штока или толкателя. Прежде чем приступить к регулировке, необходимо убедиться, что она действительно нужна. Для этого проводится проверка.

Схематичное расположение рабочего цилиндра в системе

Проверка свободного хода

Проверка свободного хода штока рабочего цилиндра внедорожника УАЗ Патриот осуществляется следующим образом:

1. На данном элементе установлена оттяжная пружина, которую надо демонтировать. Для этого сначала отсоединяется крепление пружины от вилки, а затем и от цилиндра.
2. Далее потребуется воспользоваться линейкой, с помощью которой замеряется свободный ход штока. Для измерения линейку необходимо расположить так, чтобы можно было произвести замер. После этого рукой нужно нажать на вилку до упора и поставить метку на линейке. Затем отпускаем вилку и также делаем отметку. Если получившееся расстояние (свободный ход) превышает норму (1-3 мм), то требуется регулировка.

Итак, выяснив, что свободный ход штока рабочего элемента на внедорожнике УАЗ Патриот превышает норму, нужно прибегнуть к процессу его регулировки.

Регулировка хода

Начинать регулировку шага штока цилиндра рекомендуем с очистки резьбы регулировочных гаек. Для этого необходимо резьбу и гайки смазать специальной смазкой типа WD-40. После этого приступаем к непосредственному процессу:

1. Одним ключом фиксируется регулировочная гайка на данном элементе, а вторым ослабляется контргайка.
2. С помощью ручных тисков или ключа на «8» необходимо зажать конец толкателя от его проворачивания. Когда шток будет зафиксирован, необходимо контргайку вывинтить на несколько оборотов назад.
3. После этого осуществляется регулировка свободного шага, приводя его к норме.
4. Контргайка возвращается в исходное положение и фиксирует ход штока.

В завершение работ необходимо проверить наличие свободного шага. Если он входит в нормированный диапазон, то все было проведено правильно. Данный процесс не является трудоемким и проводится своими руками без лишних затрат.

Необходимость регулировки

Регулировка шага толкателя в рабочем цилиндре сцепления проводится для того, чтобы сцепление правильно выполняло свои задачи. При неправильной регулировке могут возникнуть два вида неполадок.

В первом случае может возникнуть неполное прижатие нажимного диска к ведомому. Это происходит в случае, когда полностью отсутствует свободный ход штока или он меньше нормы. В таком случае будет наблюдаться пробуксовка сцепления, что неизбежно приведет к износу составных элементов.

В другом случае, когда свободный ход больше необходимого, будет наблюдаться такое явление, как неполное выключение сцепления. В таком случае водитель внедорожника почувствует проблемы с переключением передач, они будут плохо включаться, или перестанут включаться совсем. Это влечет за собой увеличение износа блокирующих колец синхронизатора.

На этом следует подвести итог и отметить, что очень важно следить за исправностью сцепления и вовремя доливать тормозную жидкость в бачок. Неисправность муфты на внедорожнике УАЗ Патриот может обратиться серьезными последствиями. Удачи в проведении настроечных работ!

Удачи в проведении настроечных работ!

Неисправность муфты на внедорожнике УАЗ Патриот может обратиться серьезными последствиями. Удачи в проведении настроечных работ!

Основные признаки неисправного привода сцепления

Сцепление в автомобиле служит для соединения и разъединения двигателя с трансмиссией, это необходимо для включения передачи, понижающей или повышающей. Соединяющий узел коробки передач с мотором может быть с механическим и гидравлическим приводом:

• механика управляется с помощью тросика;
• в гидравлическом приводе присутствует главный и рабочий цилиндры.

Любой привод имеет возможность регулировки, и с помощью штока или троса педаль сцепления (ПС) можно поднять выше или опустить.

У каждого сцепления обязательно должен быть небольшой свободный ход, если он слишком большой, то:

• ПС берет в самом конце хода педали, и выжима не хватает, чтобы нормально переключать передачи;
• автомобиль начинает ехать, даже если педаль находится у самого пола;
• при низком положении ПС может выйти из строя коробка переключения передач.

Если ПС поднята слишком высоко, и свободный ход педали практически отсутствует, возникают другие проблемы:

• автомашина буксует, при этом плохо разгоняется;
• начинает гореть диск сцепления (ДС), и он не обеспечивает надежного соединения ДВС с КПП.

Основные признаки неисправного механического привода (тросового):

• выжим очень тугой, или при нажатии педаль не прожимается вовсе;
• ПС полностью опущена, она лежит на полу;
• педаль нажимается очень легко.

В тросиком приводе могут быть следующие причины неисправности:

• трос сцепления (ТС) закис в обойме, поэтому с трудом в ней «ходит»;
• ТС расплелся, и обрывки проволоки не дает тросу передвигаться в оплетке;
• трос попросту оборвался.

В гидравлическом приводе также есть свои неисправности, есть и признаки неисправного состояния:

• педаль проваливается с первого раза, и начинается брать лишь со второго или третьего качка;
• ПС становится «ватной», пропадает эффективность выжима;
• где-то в середине хода педаль встает колом.

Так же как и в тросиковом приводе, ПС может очень легко нажиматься или не прожиматься вовсе. Основные неисправности в гидравлическом приводе:

• потек рабочий цилиндр;
• перепускают клапана в главном цилиндре;
• полностью вытекла вся тормозная жидкость;
• разрегулировался шток (ослабла контргайка, регулировка нарушилась).

Снятие, разборка и ремонт

Снять и отремонтировать рабочий цилиндр несложно, как описано выше, в основном он расположен на картере коробки передач, что наглядно показано на фото.

Отвинтив крепежные болты и отсоединив толкатель от вилки, приготовьтесь снять шланг, идущий от тормозного насоса.

Поскольку в нем содержится гидравлическая жидкость, шланг должен быть закрыт заглушкой подходящего диаметра. Некоторые специалисты советуют, отсоединив шланг, слить всю жидкость, так как при сливе она будет орошать систему гидропривода от скопившейся грязи.

Снятый цилиндр разбирается и ремонтируется, если корпус металлический, можно зажать в тисках, в случае с пластиковым корпусом этого делать не следует во избежание возможных повреждений.

После отсоединения воздушного клапана необходимо снять внешнюю манжету, а затем, в зависимости от конструкции, снять стопорное кольцо для доступа к штоку. После разборки необходимо внимательно осмотреть все детали: пружину, шток, зеркало цилиндра на предмет механических повреждений.

Промойте все тормозной жидкостью, помните, что нельзя использовать для этого бензин, дизельное топливо, моторное масло или воду, так как эти жидкости могут привести к разбуханию резиновых деталей. Установите цилиндр вверх дном.

При ремонте всех резиновых деталей: манжет, уплотнительных колец и т.д., независимо от их состояния, замените их новыми.

Если ремонт невозможен по какой-либо причине:

• на корпусе обнаружены трещины;
• большая обработка внутренней поверхности корпуса из-за неисправного стержня.

Необходимо приобрести новый рабочий цилиндр и полностью заменить его.

Что собой представляет

Главный цилиндр представляет собой устройство, внутри которого находится поршень и тормозная жидкость. Поршень приводится в действии посредством штока или толкателя, присоединенного к педали сцепления. При нажатии на педаль поршень приводится в действие, посредством чего происходит подача жидкости в рабочий элемент. Без наличия главного элемента или при его неисправности функционирование сцепления становится невозможным. Рассмотрим основные неисправности главного цилиндра, их устранение и замену элемента.

Возможные неисправности

Хотя главный элемент и представляет собой несложную конструкцию, но он может быть источником серьезных неисправностей. В частности, к неисправностям данного устройства можно отнести:

• Недостаток жидкости в устройстве.
• Наличие воздуха в системе.
• Механическое повреждение составных устройств.

Каждая неисправность имеет характерные способы устранения, а именно:

1. Недостаток жидкости в системе можно исправить, не прибегая к серьезным ремонтным работам. Для этого необходимо бачок заправить до отметки. Чтобы не допускать ее понижения в бачке, следует периодически проверять.
2. Наличие воздуха в системе можно исправить путем прокачки. Но первоначально необходимо устранить причину, по которой воздух попал в систему.
3. Если главный цилиндр имеет явные механические повреждения, то необходимо его заменить или произвести ремонт при незначительном дефекте.

Рассмотрим, как осуществляется процесс замены главного цилиндра сцепления на внедорожнике УАЗ Патриот, а также процесс удаления воздуха.

Замена

Замена главного цилиндра на внедорожнике УАЗ Патриот осуществляется тогда, когда изделие не подлежит ремонту. При этом на цилиндре наблюдается утечка через уплотнительные резинки. Также не исключены и внутренние пропускания, что приводит к малоэффективному функционированию. В таком случае, рассмотрим процесс его замены на внедорожнике УАЗ Патриот.

Для проведения работ потребуется наличие ключей на “12” и “13”, а также шприц. Приступаем к непосредственной замене:

1. Выкачивается тормозная жидкость из системы. Для этого используется шприц.

2. Ключом осуществляется вывинчивание гайки, с помощью которой фиксируется тормозной шланг.
3. После вывинчивания гайки, шланг можно отвести в сторону. Чтобы избежать вытекания из шланга, необходимо его закрыть тканью или резиной.
4. Далее работы выполняются в салоне внедорожника УАЗ Патриот. Необходимо отсоединить стержень, который зашплинтован к педали сцепления.
5. Отвинчиваются две гайки, посредством которых держится главный цилиндр сцепления.
6. Теперь можно вывести из зацепления главный цилиндр.

Извлечение элемента осуществляется в подкапотном пространстве.

На этом снятие изделия завершено. Установка нового элемента осуществляется в порядке обратном снятию.

Прокачка системы

После замены главного цилиндра сцепления, обязательно потребуется прокачка системы, для того чтобы удалить воздух. Рекомендуется проводить прокачку вдвоем. Процесс прокачки следующий:

1. После сборки системы наливаем в бачок тормозную жидкость.
2.  Снимаем защитный колпачок со штуцера прокачки на рабочем цилиндре. На него нужно надеть кусок шланга соответствующего диаметра, второй конец шланга опускаем в емкость с тормозной жидкостью.
3. Теперь помощник должен резко нажать на педаль сцепления 4-6 раз, и не отпускать ее.
4. Приоткручиваем штуцер до тех пор, пока в емкость не начнет выходить воздух, затем жидкость с воздухом. Педаль при этом провалится до конца рабочего хода. Помощник продолжает держать ее нажатой.
5. Закручиваем штуцер.
6. Повторяем 3, 4 и 5 пункты до тех пор, пока в емкость начнет выходить жидкость без воздуха.
7. Прокачка завершена. Отсоединяем шланг со штуцера и одеваем на него защитный колпачок.

https://youtube.com/watch?v=lRFEPbLrcVA

В завершение стоит заметить, что исправность главного устройства на внедорожнике УАЗ Патриот способствует правильному функционированию сцепления, поэтому следует контролировать исправность каждой детали на автомобиле, особенно, которые на виду.

Как прокачать?

Для этого нам понадобится шланг и пластиковая бутылка, куда будет стекать завоздушенная жидкость. Прокачивать будем через клапан на рабочем цилиндре. Он откручивается ключом на 10. Снимаем с него защитный колпачок, надеваем шланг и зовем второго помощника. Он будет нажимать на педаль сцепления. В это время вам нужно следить за стекающей жидкостью. Нажимать необходимо до тех пор, пока она не станет однородной, то есть без пузырьков. После этого еще раз проверяем уровень жидкости сцепления в бачке. Если он упал, доливаем его до максимальной отметки

Важно не смешивать жидкости разных производителей. Если не знаете, какая марка была залита ранее, произведите полную замену

Это будет правильно. Тем более что срок эксплуатации жидкости на сцепление и тормозную систему не более двух лет. Дальше она впитывает в себя влагу и становится неэффективной.

Итак, мы выяснили, что собой представляет главный цилиндр как он работает и как его заменить своими руками.

Как известно, механизм сцепления позволяет водителю когда нужно отключить двигатель от коробки передач, а потом плавно соединить их обратно. Причем, у водителя имеется возможность за время данной операции сделать переключение передач. При этом он пользуется педалью сцепления, главным цилиндром сцепления, рабочим цилиндром, вилкой выключения, нажимным подшипником, системой трубопровода (патрубком). Главный цилиндр сцепления, состоящий из корпуса, манжет, поршня, передает усилие от педали рабочему цилиндру с помощью соответствующей жидкости.

Если поршень главного цилиндра выйдет из строя либо манжеты перестанут удерживать тормозную жидкость, необходимо отремонтировать либо перебрать главный цилиндр. Кроме этого может обнаружится поступления воздуха в гидропривод из-за поврежденных уплотнительных колец, что также потребует ремонта. Утечка жидкости обнаруживается по провалам педали сцепления.

Для избегания полной замены цилиндра требуется обзавестись соответствующим ремонтным комплектом и самостоятельно произвести ремонт. Однако надо иметь в виду, что демонтировать и устанавливать главный цилиндр стоит при наличии у водителя соответствующих знаний, просто так, наобум, лучше этим не заниматься. Хотя схема процесса достаточно традиционна, то есть, как разобрал, так и собрал.

После разбора детали необходимо все тщательно промыть, для чего используется исключительно тормозная жидкость. Желательной будет и замена всех деталей, которые содержатся в ремонтном комплекте, к примеру, возвратной пружины, уплотнительных колец

Осматривая цилиндр, стоит обратить внимание на сам корпус, в каком состоянии он пребывает, а также сделать оценку зеркал и штоков

При наличии каких-то мелких огрехов (задиры, небольшая коррозия), нужно взять мелкозернистую наждачную бумагу и устранить найденные недостатки

При этом необходимо проявить внимание, поскольку присутствие задир может свидетельствовать о том, что цилиндр и поршень имеют не правильный зазор

Слив рабочей жидкости из гидропривода делать не обязательно при съеме главного цилиндра. Промывка деталей цилиндра с помощью минерального масла, дизельного топлива, бензина или керосина запрещается. Для этого используется лишь тормозная жидкость, которая не приводит к разбуханию деталей из резины. Перед сборкой цилиндра детали протираются жидкостью. После установки главного цилиндра требуется прокачка гидропривода.
