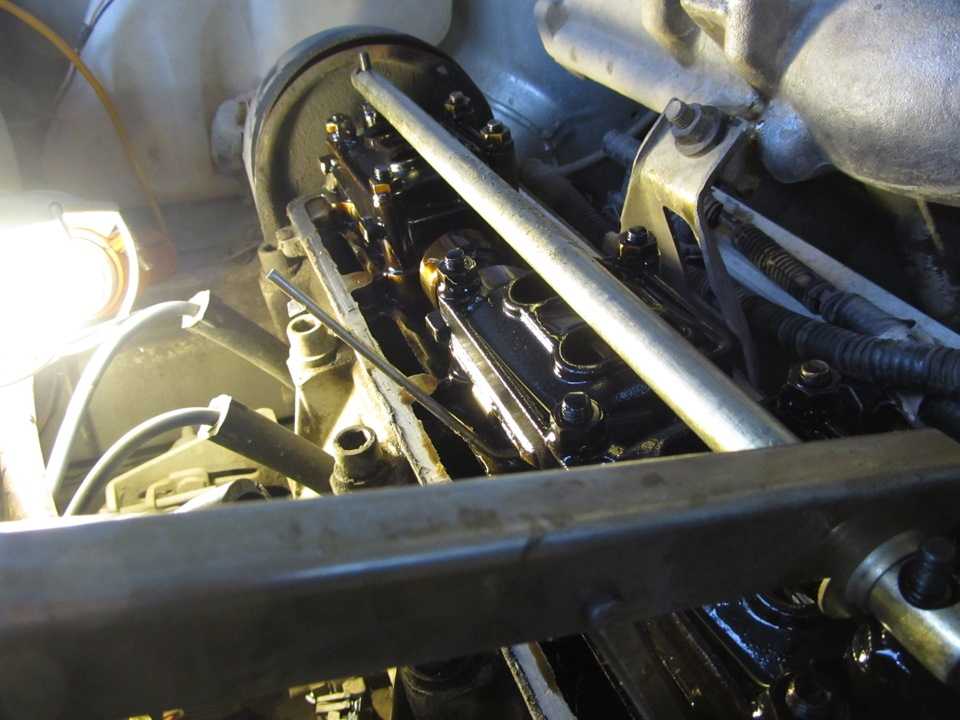

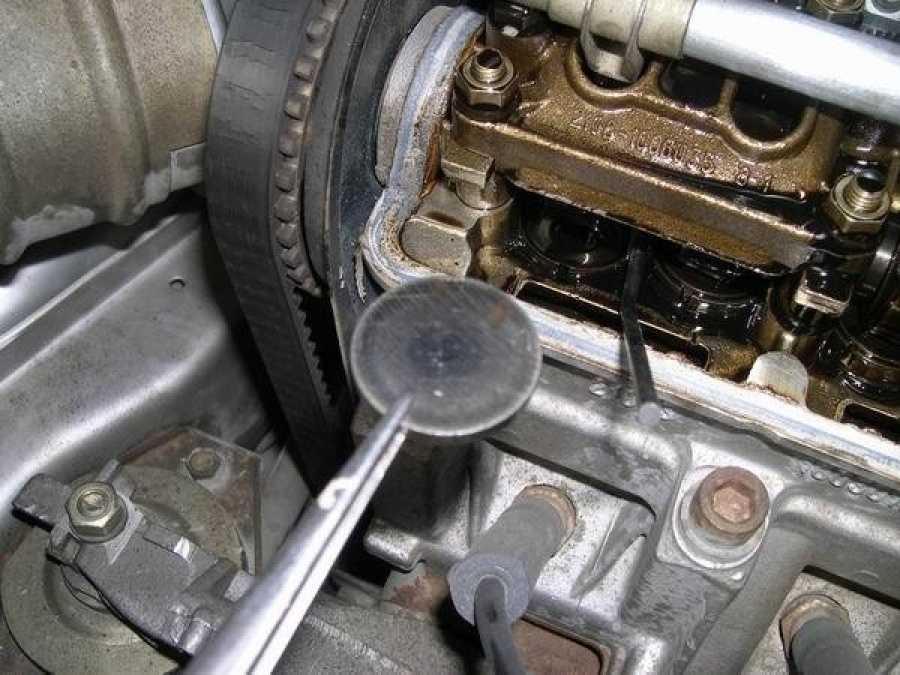

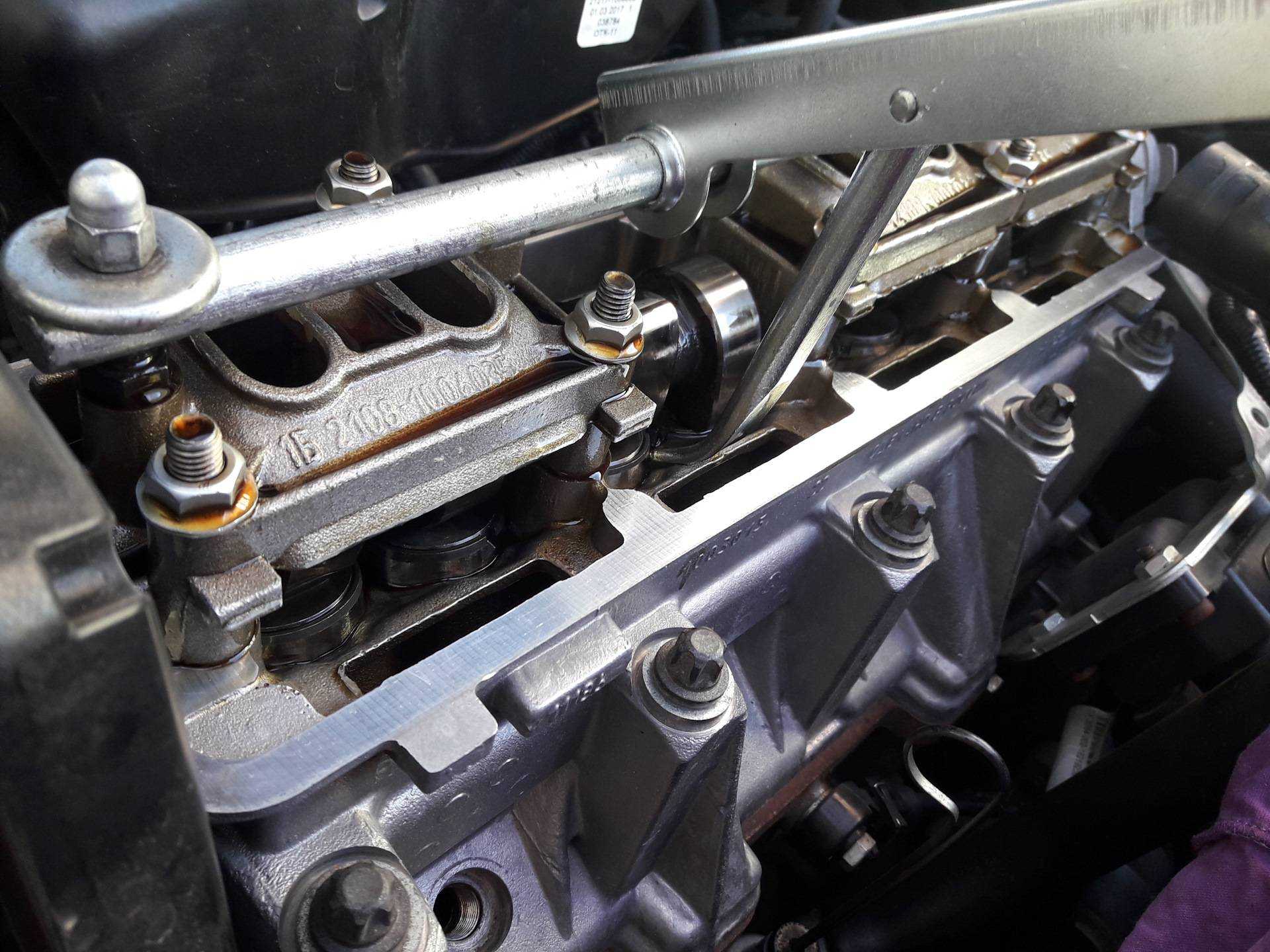

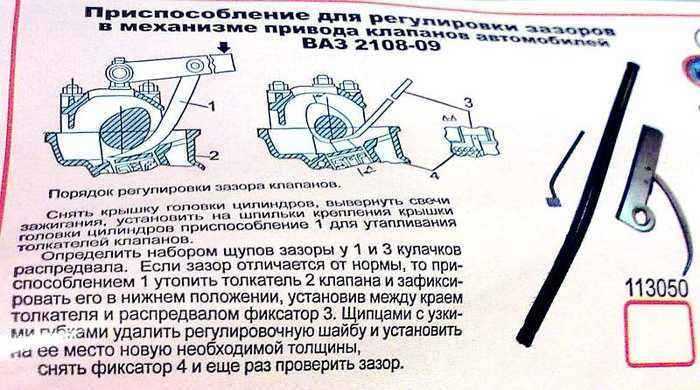

Регулировка клапанов ваз 2108 как происходит

Замена прокладки ГБЦ ВАЗ 2110 (2112)

На автомомашинах ВАЗ 2110 и 2112 достаточно часто устанавливается 16-клапанный четырехцилиндровый двигатель, у него практически такой же блок цилиндров, но отличается головка блока – она двухвальная. Снимать такую ГБЦ несколько сложнее, по-другому устанавливаются и метки ГРМ.

Замену ПГБЦ выполняем следующим образом:

  • все подготавливаем к демонтажу ГБЦ (снимаем клеммы аккумулятора, сливаем тосол);
  • отсоединяем полностью корпус воздушного фильтра с патрубками;
  • снимаем крышку маслозаливной горловины, демонтируем декоративную крышку головки блока (4 крепления);
  • отсоединяем высоковольтные провода, снимаем модуль зажигания;
  • демонтируем верхний кожух ремня ГРМ, труднее всего добраться до нижних болтов;
  • откручиваем натяжной ролик, скидываем ремень ГРМ;
  • демонтируем обе распредшестерни, отворачиваем болты железного кожуха ГРМ к ГБЦ. Следует сразу аккуратно снять шпонки, иначе их можно потерять. Перед снятием шестерен рекомендуется прокрутить коленвал и сразу установить ГРМ по меткам;
  • снимаем впускной коллектор, после откручивания гаек его нужно сдернуть с места;
  • демонтируем клапанную крышку, открутив все болты ее крепления;
  • отсоединяем все имеющиеся провода и крепления ГБЦ, а также топливную рампу, бензиновые шланги (раскручиваем двумя рожками ключами штуцеры). При раскручивании штуцеров следует учитывать, что в топливной системе есть давление, поэтому его лучше предварительно стравить;
  • снимаем защитный кожух выпускного коллектора, отсоединяем приемную трубу глушителя. Подлезть туда неудобно, лучше отворачивать гайки снизу;
  • откручиваем болты термостата (3 шт., шестигранником на 5);

  • скручиваем болты крепления ГБЦ (10 шт.);
  • отсоединив все, что может удерживать головку блока под капотом, снимаем ГБЦ.

Зачищаем поверхности, ставим новую прокладку, монтируем головку блока на место. Прежде чем установить ГБЦ, необходимо выставить поршень 1-го цилиндра в ВМТ, а на самой головке следует проверить установку распредвалов, накинув на них шестерни – метки должны смотреть вверх. Заменив прокладку ГБЦ ВАЗ 2110, запускаем двигатель и по мере прогрева мотора доливаем тосол в систему охлаждения.

Необходимость обкаточных мероприятий

Процесс сборки силового агрегата в заводских условиях либо ремонта на станции технического обслуживания подразумевает установку совершенно новых деталей. Почему такой мотор нужно обкатывать:

  1. Контактирующие между собой детали (поршни, цилиндры, кольца, клапаны) обрабатываются на станках металлорежущим инструментом. В результате на поверхностях образуются микронеровности – поры и выступы, увеличивающие силу трения.
  2. Чем выше обороты коленчатого вала и общая нагрузка на двигатель, тем сильнее микронеровности соседних поверхностей трутся друг о друга, вызывая нагрев элементов.
  3. От повышения температуры металлическая деталь расширяется – начинает увеличиваться в размерах. Трение усиливается, интенсивность нагрева снова возрастает, процесс течет лавинообразно.
  4. Если не принять адекватных мер, случится авария – поршень заклинит в цилиндре, а коленвал провернет вкладыши – подшипники скольжения. Закаленные на заводе поршневые кольца в результате нагрева получат отпуск, превратившись в гибкую проволоку.

Обкатка двигателя после капитального ремонта или приобретения нового автомобиля – это щадящий режим эксплуатации при 30–40% номинальной мощности агрегата. Цель – приработать и безопасно притереть все поверхности в реальных условиях непосредственного контакта деталей. При массовом производстве даже современные металлообрабатывающие станки неспособны идеально подогнать размеры изделий и отшлифовать поверхности «в ноль».

Демонтаж узла и подготовка к ремонту

Выполнение работ такого рода требует достаточно высокой квалификации и специального оборудования. Снятие ГБЦ осуществляется в такой последовательности:

  1. Автомобиль устанавливается в гаражном боксе, отключается аккумулятор.
  2. С двигателя демонтируются следующие элементы: корпус воздушного фильтра, карбюратор и крышка головки.
  3. Верхняя звездочка привода ГРМ откручивается от распредвала и снимается.
  4. При помощи головки и мощного воротка выворачиваются болты крепления головки.
  5. После этого узел аккуратно снимается с блока цилиндров.
  6. На поверхности остается прокладка точнее ее остатки, их необходимо удалить при этом используется неметаллический инструмент, чтобы избежать повреждений.

На двигателях ВАЗ 2107 применяются прокладки, изготовленные из огнестойкого состава. После демонтажа головки в процессе ремонта с блока цилиндров необходимо перенести ее на верстак для осмотра и ремонта. Начинать необходимо с тщательного осмотра и проверки всех узлов для выявления деталей со значительными отклонениями от номинальных значений. Для всех таких деталей понадобится замена запасными частями.

Головка блока ВАЗ 2107 устанавливается на деревянной подставке на рабочем столе. Она играет роль приспособления фиксирующего клапана при их разборке. Дефектные детали снимаются, и производится их замена, подлежат обновлению также все уплотнительные прокладки. На данном этапе подготовку к ремонту подготовку можно считать завершенной.

Стандартный набор инструментов для притирки

Самым важным инструментом является абразивная, или алмазная паста. Ее необходимо наносить на кромку клапана — паста создаст эффект наждачки и позволит быстрее притереть тарелку к седлу.

По типу обработки пастообразный состав отличается размером абразивных элементов — от крупнозернистого до мелкозернистого. Крупноабразивная используется для первичной притирки. Финишная притирка осуществляется с помощью мелкозернистой пасты — тогда головка компонента будет плотно установлена на посадочное место.

Следующим шагом будет выбор инструмента для работы. Притирка может осуществляться посредством:

  • Электродрели.
  • Деревянного приспособления с присосками.
  • Пневматического инструмента.
  • Специальной пневмомашинки для пристукивания.

У мастером‐любителей наибольшей популярностью пользуется электродрель для притирки — из‐за своих доступности и универсальности. В ремонтных мастерских может быть использован специальный станок для шлифовки фаски.

Обработка седел и их восстановление требуют применения особого инструмента. Это шарошка для удаления выработки — приспособление, сделанное по форме посадки клапана. Шарошка надевается на дрель, так как сверло обычно имеет некрупные размеры.

Инструмент используется в том случае, если головки клапанов повреждены вследствие прогара.

Также потребуется рассухариватель, чтобы снять «сухари» — детали, соединяющие тарелки пружины с клапаном.

Приемы работы с приспособлением

Работа с рассухаривателем не представляет сложности, однако здесь необходимы некоторая сноровка и навык. Также перед рассухариванием необходимо провести ряд подготовительных мероприятий:

— В случае если головка блока цилиндров не снимается с блока, внутрь камеры сгорания через свечное отверстие можно ввести канат, затем подвести поршень к ВМТ — так предотвращается отпускание клапана в камеру сгорания при сжатии пружин; — В случае если головка снята, под клапан необходимо подложить деревянный брусок или просто заполнить пространство под ним ветошью; — Между пружиной и головкой имеет смысл подложить тонкую прокладку из пластика; — Если клапаны планируется установить на свои места, при разборке все детали нужно раскладывать так, чтобы при сборке не перепутать.

Сам процесс рассухаривания сводится к следующему:

  1. Установить приспособление над тарелкой пружин;
  2. Приложить к приспособлению усилие, в результате которого пружины сожмутся, а сухари откроются. В этом случае сухари из-за наличия масла могут «прилипнуть» к штоку клапана, но очень часто они выпадают, а иногда и отскакивают — в любом случае их нужно убрать;
  3. Снять усилие с приспособления, разобрать клапан.

При установке сухарей операции проводятся в обратном порядке, однако прежде нужно выполнить несколько простых вещей:

— Обязательно заменить маслосъемные колпачки; — Смазать шток клапана маслом — это поможет сухарям «прилипнуть», что упростит установку; — Для защиты штока от повреждения можно надеть на него тонкостенную пластиковую втулку или обмотать клейкой лентой, которая затем удалится.

После установки сухарей необходимо молотком с мягким бойком или другим неметаллическим инструментом сделать несколько легких ударов по верхней части штока клапана — это поможет сухарям встать на свое место.

Специальное приспособление значительно облегчает процесс снятия и установки сухарей, экономит время, силы и, что самое главное — нервы. Те, кто хоть раз менял сухари, поймут.

В сфере ремонта и строительства самое широкое применение находит простой в применении и универсальный материал — монтажная пена. Все, что вы хотели узнать о монтажной пене, ее существующих типах, составе и характеристиках, а также о подборе и применении этого материала — рассказано в данной статье.

В авторемонтной практике и на различных предприятиях часто возникает необходимость розлива топлив, масел и других технических жидкостей из бочек и еврокубов в малые емкости — для этого используются бочковые насосы, о существующих типах которых, их устройстве, выборе и применении рассказано в статье.

Монтажные, слесарные, электромонтажные и другие работы сложно представить без простого, но функционального инструмента — пассатижей и плоскогубцев. О том, что такое пассатижи и плоскогубцы, какими они бывают и как устроены, а также о правильном выборе и использовании инструмента — читайте в статье.

Эксплуатация автомобиля летом сопровождается специфическими загрязнениями — битумными и смолистыми пятнами, следами насекомых и другими. Эти загрязнения не удаляются водой при мойке, решить проблему помогают специальные средства — очистители битума и следов насекомых, о которых рассказано в статье.

Длительная езда на автомобиле приводит к утомляемости мышц шеи и наносит вред здоровью позвоночника. Решить эти проблемы помогают подушки на подголовники. О том, что такое подушки на подголовники и зачем они нужны, а также об ассортименте, подборе и применении данных аксессуаров — узнайте из статьи.

Для нарезки наружной резьбы с помощью круглых и прямоугольных плашек необходимо использовать специальное приспособление — плашкодержатель или вороток для плашек. Все о воротках, их существующих типах, конструкции и характеристиках, а также о выборе и применении этих приспособлений — читайте в статье.

Резьбовой крепеж прост и надежен, однако повреждение болта или шпильки может привести к невозможности его извлечения и замены. Эта проблема решается с помощью специального инструмента — набора экстракторов. Об этих приспособлениях, их типах, конструкции, выборе и применении читайте в данной статье.

Источник

Обработка коллекторов

Методика доработки геометрии коллектора предусматривает два этапа:

  • достижение необходимого диаметра фрезерной обработкой;
  • полировка тракта специальным приспособлением (наждачная бумага, закрепленная на шланге, вращающемся с помощью дрели).

Ключевое требование – сохранить штатное расположение оси канала и форму сечений проточной части.

Замечания:

  • перед расточкой коллектора настоятельно рекомендуется точно определить взаимное расположение коллекторов относительно ГБЦ (установить два штифта);
  • диаметр отверстий впускного трубопровода допускается изготавливать на 1-1,5 мм меньшим, нежели размер ответных окон в «голове» (по этой причине впускной коллектор иногда и вовсе не обрабатывается);
  • отверстия выпускного коллектора должны быть равными или большими на 1-1,5 мм по отношению к размерам ответных трактов головки блока.

Положительные и отрицательные стороны различных модификаций двигателей

8 клапанов; объем 1,6 литра

Двигатель хорошо знаком автолюбителям. Его качества и надежность не вызывают никаких сомнений. Положительные стороны двигателя:

  • Его регулируют практически в каждом автосервисе;
  • Нет проблем с покупкой запасных частей;
  • В случае обрыва ремня, клапан не «встречается» с поршнем. Не происходит поломки;
  • Отличная тяга при включенной низкой передаче.

К негативным сторонам можно отнести:

  • Высокая шумность и повышенная вибрация при работе;
  • Необходима постоянная регулировка клапанов;
  • Машина с таким двигателем не комплектуется кондиционером.

16 клапанов; объем 1,4 литра

Положительные стороны двигателя:

  • Самый низкий расход топлива;
  • Бесшумность и отсутствие вибрации при работе;
  • Способен быстро разогнать автомобиль;
  • Не нужно регулировать клапана.

Отрицательной стороной можно назвать:

  • Если внезапно порвется ремень, происходит загиб клапанов о поршни. При этом, дополнительно, кроме клапанов, придется менять всю поршневую группу;
  • После 40 000 км пробега, увеличивается расход масла.

16 клапанов; объем 1,6 литра

Положительные стороны двигателя:

  • Работает очень тихо;
  • Отсутствует вибрация;
  • Самый сильный двигатель;
  • Регулировка клапанов не требуется.

К негативной стороне можно отнести:

загиб клапанов при внезапном обрыве ремня.

Однозначно ответить на вопрос, какой из двигателей лучше, достаточно сложно.

Если же для вас важна дешевизна в обслуживании и неприхотливость, то ваш выбор – 8-клапанный мотор. Этот вариант лучше подойдет для тех автомобилистов, кто предпочитает обслуживать и ремонтировать свое авто самостоятельно.

Машина на любителя, мне кажется, что 8-капанов — идееальный вариант для нее, в плане надежности, по крайней мере. И расход у 8-ми клапанной меньше. Это по сути двигатель ещё от девятки.

Если в Вашем регионе есть качественный бензин, то лучше 16 клапанов. Если до нормальной сетевой заправки ехать далеко, тогда лучше 8 клапанов. На 16 клапанах 95 нужен отличного качества, если нет этого — сразу треск начинается из под капота Калины при нажатии педали газа.

Зачем нужна расточка двигателя?

Сейчас мы рассмотрим ремонт двигателя, который исчерпал свои ресурсы. Осветим следующие темы.

придание им первоначального вида;

Рано или поздно, каждый автовладелец сталкивается с проблемой, когда его машина исчерпывает ресурсы и больше не может служить как нужно. Иногда такие проблемы проходят без серьезного ремонта, а иногда – расточка единственный вариант для возобновления работоспособности. Такие меры принимаются при падении давления смазки, в случае люфта в нижней части шатра. Иногда также заменяют вкладыши.

расточка двигателя Это безобидный случай ремонта, бывает, что проблема касается цилиндров, которые изнашиваются и превращаются из округлых в овальные. Длинная ось имеет направление вращения, поэтому металл испытывает здесь самые большие нагрузки и сильно изнашивается.

Расточка блока цилиндров

Не совсем верное название, так как сам блок не растачивается. Операция проводится с цилиндрами. Они имеют свои номинальные размеры. Если износ оказался высоким, расточка проводится до ближайшего ремонтного размера. При появлении проблемы «овальности», приходится снимать два-три размера, что приводит, соответственно, к замене поршней.

Расточка блока проводится специалистами очень точной аппаратурой, здесь счет идет на сотые и даже тысячные миллиметра. Правильно полагать, что простой специалист тут не справится. Даже профессионал без соответствующего оборудования не способен на эффективную настройку.

Один из вариантов – увеличение рабочего объема двигателя или тюнинг. Конечно, вы не сможете сделать из 2-х литрового движка 2.5 литровый. Но по мелочи можно повысить мощность. Для этого требуется действительно хорошее оборудование и навык ремонтника.

Однако, не всегда двигатель изнашивается так сильно, что необходима расточка. Возможно, замена нужна в поршневых кольцах. Это действие намного более дешево. Для определения поломки необходимо провести дефектовку. Для того чтобы узнать износ колец пользуются щупом и микрометром. Ими замеряется толщина колец, расстояние в стыке. Этот зазор для разных двигателей может быть индивидуальным.

Овальность цилиндра определяется специальной техникой – нутромером, который измеряет диаметр каждого цилиндра в шести местах. Дефектовка – единственный способ понять, нужна ли мотору расточка.

Источник

Список моделей авто в которых устанавливался

Двигатель 11186 от компании ВАЗ устанавливался на следующие модели автомобилей:

  • Datsun mi-Do первого поколения. Это пятидверный хэтчбек. Выпускается с 2014 года по сегодняшний день;
  • Дтасун он-До. Это рестайлинг предыдущей машины;
  • Лада Гранта. Седан рестайлинг. Выпускается с 2018 года по сегодняшний день;
  • Лада Гранта Кроче. Это универсал. Выпускается с 2018 года;
  • Лада Калина. Универсал второго поколения. В производстве с 2013 г по 2018 г;
  • Лада Калина Кроче. Универсал первого поколения. Выпускался с 2014 по 2018 год.

Теперь рассмотрим конструктивные особенности двигателя ВАЗ.

Приемы работы с приспособлением

Работа с рассухаривателем не представляет сложности, однако здесь необходимы некоторая сноровка и навык. Также перед рассухариванием необходимо провести ряд подготовительных мероприятий:

— В случае если головка блока цилиндров не снимается с блока, внутрь камеры сгорания через свечное отверстие можно ввести канат, затем подвести поршень к ВМТ — так предотвращается отпускание клапана в камеру сгорания при сжатии пружин; — В случае если головка снята, под клапан необходимо подложить деревянный брусок или просто заполнить пространство под ним ветошью; — Между пружиной и головкой имеет смысл подложить тонкую прокладку из пластика; — Если клапаны планируется установить на свои места, при разборке все детали нужно раскладывать так, чтобы при сборке не перепутать.

Сам процесс рассухаривания сводится к следующему:

  1. Установить приспособление над тарелкой пружин;
  2. Приложить к приспособлению усилие, в результате которого пружины сожмутся, а сухари откроются. В этом случае сухари из-за наличия масла могут «прилипнуть» к штоку клапана, но очень часто они выпадают, а иногда и отскакивают — в любом случае их нужно убрать;
  3. Снять усилие с приспособления, разобрать клапан.

При установке сухарей операции проводятся в обратном порядке, однако прежде нужно выполнить несколько простых вещей:

— Обязательно заменить маслосъемные колпачки; — Смазать шток клапана маслом — это поможет сухарям «прилипнуть», что упростит установку; — Для защиты штока от повреждения можно надеть на него тонкостенную пластиковую втулку или обмотать клейкой лентой, которая затем удалится.

После установки сухарей необходимо молотком с мягким бойком или другим неметаллическим инструментом сделать несколько легких ударов по верхней части штока клапана — это поможет сухарям встать на свое место.

Специальное приспособление значительно облегчает процесс снятия и установки сухарей, экономит время, силы и, что самое главное — нервы. Те, кто хоть раз менял сухари, поймут.
