Регулировка клапанов на двигателе д 260 мтз 1221

Как отрегулировать давление масла юмз

Механизм газораспределения (ГРМ) обеспечивает выполнение четырехтактного цикла в цилиндрах мотора. От его исправности зависит работа мотора и, следовательно, остальных механизмов трактора. Он «отвечает» за впуск воздуха и выпуск выхлопных газов. Если мотор «чихает», плохо заводится, нестабильно работает, это может быть связано с неполадками в ГРМ. Во избежание поломок рекомендуются регулярные осмотр механизма и регулировка клапанов Т-40 после каждых 480 часов работы двигателя. Эта работа может быть выполнена профессиональным механиком, но также доступна владельцу трактора, имеющему минимальные навыки работы с мотором.

Кривошипно-шатунный механизм

В нижней части блок двигателя в трёх своих внутренних перегородках задней и передней стенках оборудован постелями для коренных опор коленчатого вала, где полноценная опора образуется в комплекте со съёмными крышками закреплёнными резьбовыми шпильками. С учетом того, что постели блока расточены в сборе с крышками перестановка крышек с одной постели на другую не допускается.


Кривошипно-шатунный механизм двигателя Д-65

Стальной коленчатый вал имеет пять коренных опорных шеек и четыре шатунных. Две крайние шатунные шейки расположены под углом 180° по отношению к двум средним. Шатунные шейки вала имеют полости, закрытые резьбовыми пробками. В полостях происходит центробежная очистка масла, поступающего по каналам из коренных шеек коленчатого вала. Из шатунных шеек чистое масло поступает к шатунным подшипникам по латунным трубкам, вставленным в сверления шеек. Для облегчения выемки поршня через гильзу цилиндра шатунные крышки выполнены с соединительной плоскостью под углом 45°. Вкладыши коренных и шатунных подшипников скольжения изготовлены из биметаллической плоской полосы

Момент затяжки:

  • Шатунных шеек – 16-28 кгс.м (160-180 Н.м)
  • Коренных шеек – 22-26 кгс.м (220-260 Н.м)

Для предотвращения осевого смещения коленчатого вала задняя коренная опора оборудована буртами, в которые упираются выступы пятого коренного подшипника. В крышке и постели пятого коренной опоры установлены дополнительные вкладыши-уплотнения заднего края коленчатого вала, где в специальную канавку установлен уплотнитель в виде асбесто-графитного шнура. По наружи вкладыши уплотняются манжетой и от проворачивания фиксируется штифтом. Между крышкой пятого коренного подшипника и блоком установлены с обеих сторон резиновые Г-образные вставки, поджатые к стенке блока и крышке специальными клиньями.

Передний край коленчатого вала уплотнён самоподжимной манжетой, запрессованной в крышку картера шестерён газораспределения. Для снижения поступления масла к манжете между шестерней и шкивом установлен маслоотражатель. На переднем конце вала установлена приводная шестерня: газораспределения; масляных насосов двигателя, гидронавесной системы и ГОРУ, топливного насоса. Также здесь установлен шкив привода водяной помпы, вентилятора охлаждения и электрогенератора.

К заднему фланцу коленчатого вала, через запрессованные в нём шесть болтов, прикреплён чугунный маховик. Неравномерное положение болтов по окружности обеспечивает правильное его положение относительно коленчатого вала при монтаже. Передний торец маховика имеет отверстие, по которому устанавливают опережение впрыска топлива в цилиндры. В заднюю плоскость маховика запрессованы три установочных пальца ведущих дисков корзины сцепления. Обод маховика оборудован резьбовыми отверстиями для крепления опорного диска корзины. Для пускового привода дизеля на маховик напрессован зубчатый венец.

Технические характеристики

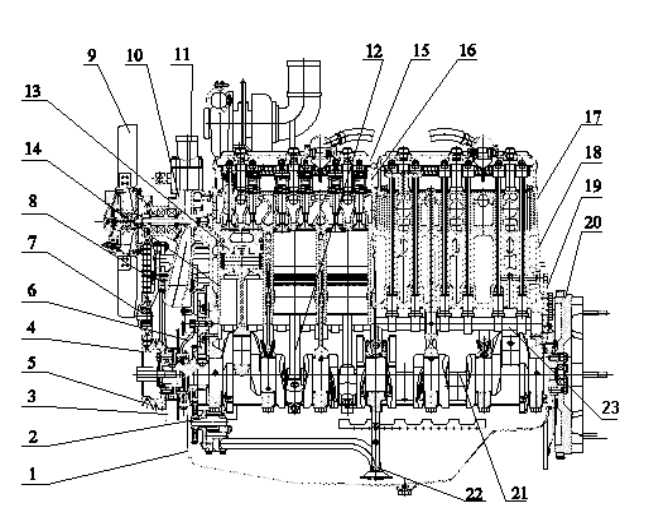

Силовая установка Д-65 трактора ЮМЗ-6 представляет собой рядный, четырёхцилиндровый, дизельный двигатель водяного охлаждения с непосредственным впрыском топлива в цилиндры.


Трактор ЮМЗ-6

Показатели значения
Номинальная мощность, кВт (л.с.) 45.6+3.7 (62+5)
Объём цилиндров, литр 4.94
Порядок работы цилиндров 1-3-4-2
Диаметр поршня, мм 110
Ход поршня, мм 130
Степень сжатия 17.3
Частота вращения при эксплуатационной мощности, об/мин 1750±25
Расход топлива, г/кВт в час (г/л.с. в час):

при эксплуатационной мощности

при максимальной мощности на



249(183)

261(192)

Относительный расход масла, % :

общий 1.2

на угар 0.6



1.2

0.6

Масса двигателя, кг

Д-65Н

Д-65М



540±3%

525±3%

Регулировка клапанов на тракторе Т-40

Газораспределительный механизм трактора Т-40 нуждается в плановой регулировке клапанов. Одновременно следят за уровнем смазки элементов распределительного вала  и степень их прилегания. Техобслуживание трактора Т-40 проводят каждые 480 часов работы.

Зазоры на этой модели выставляют только при охлажденном двигателе. Сначала отворачивают контргайку, удерживающую винт на коромысле, а затем при помощи гаечного ключа подкручивают сам винт для выставления нужных зазоров. Для проверки параметров используют щуп. На завершающем этапе затягивают контргайку и делают контрольные замеры.

Далее переходят к этапам основной работы:

  • отодвигают коленвал в сторону;
  • совмещают отметки ВМТ и вентиляционной системы устройства первого цилиндра и закручивают оба клапана;
  • ослабляют контргайку и выбирают оптимальный уровень зазора;
  • вкручивают контргайку до конца и измеряют зазор при помощи толкательной штанги;
  • меняют положение коленвала и переходят к регулировке других клапанов.

Регулировка клапанов трактора МТЗ

Порядок регулировки клапанов трактора МТЗ и последовательность настройки систем машины зависит от модификации двигателя и принципа подачи воздуха в камеру сгорания. Регламент предполагает проверку и настройку зазора между бойком коромысла и торцом клапанов впуска воздуха и выброса отработавших газов в выпускной коллектор. Обязательно проверяют силу затяжки гаек крепления головки к цилиндровому блоку с целью снижения рисков пробоя прокладки и деформации деталей при тепловых нагрузках.

На подготовительном этапе выполняют:

  • снятие боковин и открытие крышки капота;
  • ослабление крепежных гаек;
  • демонтаж кожуха газораспределительного механизма на головке дизеля;
  • очистку поверхностей деталей от нагара, масла и пыли;
  • проверку силы затяжки болтов на валике, удерживающем качающиеся коромысла.

Далее следуют работы непосредственной регулировки. Сначала устанавливают поршень цилиндра в верхнюю мертвую точку такта сжатия. Для этого начинают вручную при помощи гаечного ключа проворачивать коленвал, пока не откроется впускной клапан. На двигателе Д-240 ранней модификации с механическим топливным насосом допустимо выкручивание форсунки. Для определения верхнего положения поршня используют штифт, опущенный в отверстие. Установить поршень в ВМТ можно методом снятия трубки подачи топлива. При этом точность не гарантирована, так как впрыск топлива начинается с опережением.

Если регулировка клапанов необходима тракторам МТЗ 50/52 или ЮМЗ-6 , работающим на двигателе Д-50, то выставить верхнее положение первого поршня можно максимально точно. В картере маховика силовой установки сделано сквозное отверстие с резьбой для вкручивания установочной шпильки. На ней есть участок с закругленной головкой, которая точно вставляется в выемку в теле маховика.

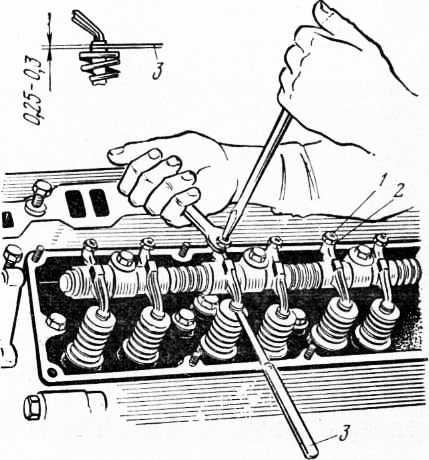

Для установки теплового зазора впуска и выпуска сначала отворачивают гайку, фиксирующую регулировочный винт коромысла клапана от прокручивания. Затем при помощи отвертки выкручивают винт до тех пор, пока зазор не будет 0,25 мм для обоих положений. После этого гайку ставят в исходное положение.

Если необходимо провести наладку на моторе Д-50Л, на котором установлен клапан декомпрессора с приводом от отдельного валика, то винты ставят в вертикальное положение, а затем отпускают контргайку и при помощи отвертки откручивают винт до положения сферической головки и поверхности валика. После этого винт заворачивают до упора, а перед тем как закрутить фиксирующую гайку, его поворачивают еще на 0,8 оборота, чтобы избежать нарушения зазоров в период эксплуатации, что может привести к контакту элементов декомпрессора и поршня.

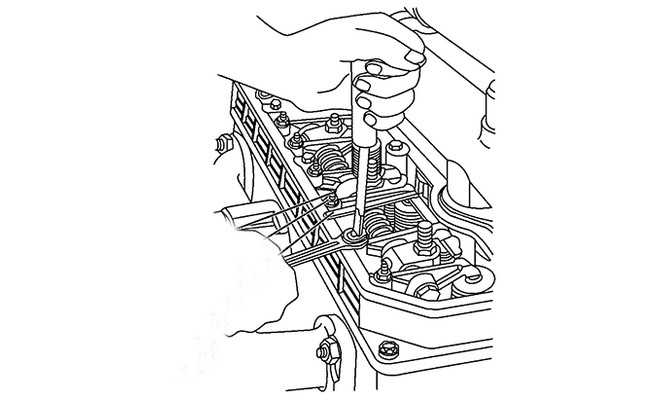

Порядок регулировки клапанов при помощи щупа

Регулировочные работы проводятся на холодном двигателе. Температура мотора должна быть в пределах 20-25 градусов Цельсия. Автомобиль должен стоять на ровной площадке. Если работы проводятся в гараже, необходимо обеспечить достаточный уровень освещенности рабочей зоны.

Перечень инструментов для выполнения регулировки:

  • Отвертка с прямым шлицем.
  • Ключ или ручной стартер для поворота коленчатого вала.
  • Гаечные ключи номиналом «10» «14» и «17».
  • Непосредственно сам щуп. Щуп будет выступать в данном случае в качестве специального измерительного прибора, который позволит судить о правильности выставленного теплового зазора.
  • Первоначальным этапом работы можно назвать частичную разборку газораспределительного механизма, что позволит обеспечить доступ к регулируемым деталям. Для этого снимаем крышку воздушного фильтра и сам воздушный фильтр.

Клапанная система двигателя ВАЗ 2106 выполнена по схеме коромысел

Затем снимается клапанная крышка и нашему взору открывается корпус распределительного вала, коромысла клапанов и штоки самих клапанов. После этого проворачиваем коленчатый вал до совпадения меток, нанесенных на крышке переднего сальника и шкиве. Такое положение коленчатого вала соответствует началу такта сжатия в цилиндре № 4. В этом положении проверяются зазоры клапанов № 8 и № 6 четвертого и третьего цилиндров. Вставляем щуп толщиной 0,15 мм в зазор между кулачком распредвала и коромыслом. Щуп должен войти с некоторым усилием. Если щуп не входит или входит слишком легко, то требуется регулировка зазора.

Правильная регулировка зазора происходит следующим образом:

  • При помощи гаечного ключа на «14» удерживаем головку регулировочного болта, а ключом на «17» ослабляем затяжку контргайки.
  • При помощи поворота головки регулировочного болта проводим регулирование зазора.
  • Контргайкой проводим фиксацию положения регулировочного болта.
  • После фиксации положения болта проводим повторную проверку щупом.

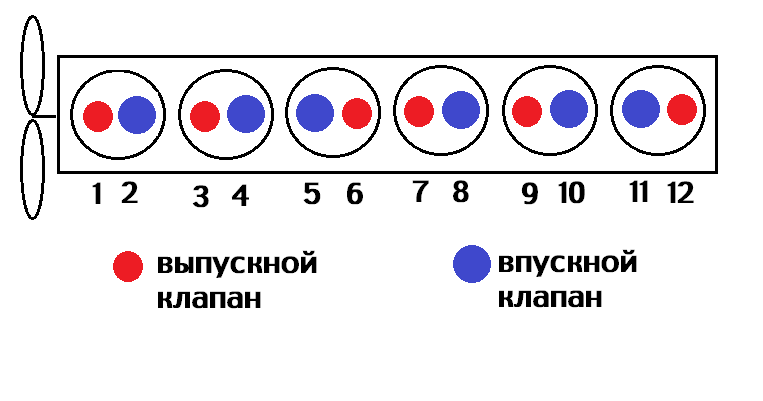

Для того чтобы корректно выполнить регулировку клапанов, необходимо составить своего рода таблицу, в которой указывается последовательность регулирования клапанов:

  • регулируем 6 и 8 клапана;
  • проворачиваем коленчатый вал на пол-оборота;
  • регулируем 4 и 7 клапана;
  • проворачиваем коленчатый вал на пол-оборота;
  • регулируем клапана номер 1 и 3;
  • проворачиваем коленчатый вал на пол-оборота;
  • завершаем регулировку выставлением зазора 5 и 2 клапана.

Затем следует несколько раз полностью провернуть коленчатый вал и еще раз проверить зазор при помощи щупа, после чего выполнить сборку всех демонтированных перед регулировкой узлов и деталей. Мы убедились, что регулировка клапанов по методу щупа сводится к двум простым операциям (в два приема): поворот коленчатого вала и регулировка высоты болта. Однако данный способ нельзя назвать точным из-за наличия износа в паре трения кулачок — коромысло.

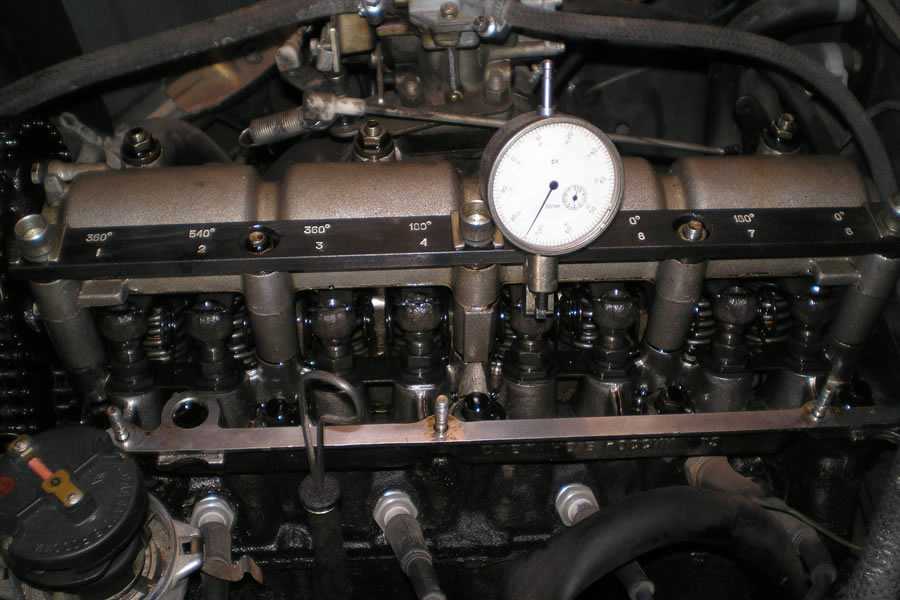

Вышеуказанного недостатка лишен способ регулировки при помощи индикатора и регулировочной рейки.

Список основных инструментов

Для регулировки клапанов на двигателе ЮМЗ вам понадобятся следующие инструменты:

1. Отвертка — нужна для откручивания крышки клапанов и поворота регулировочных винтов;

2. Ключи — понадобятся для закручивания и откручивания гаек и болтов, например, крепления крышки клапанов;

3. Щуп — используется для измерения зазора между головкой клапана и клапановодом;

4. Штангенциркуль — поможет вам точно измерить зазор между головкой клапана и клапановодом;

5. Пробка для масляного горловины — если на вашем двигателе ЮМЗ установлена пробка, она может помешать нормальному доступу к крышке клапанов, поэтому ее следует снять;

6. Приспособление для поворота коленчатого вала — если есть необходимость повернуть коленчатый вал, понадобится специальное приспособление.

Убедитесь, что у вас есть все необходимые инструменты перед тем, как начать регулировку клапанов на двигателе ЮМЗ. Это поможет вам выполнить процедуру эффективно и безопасно.

mz-parts — Googlesuche

AlleShoppingMapsBilderVideosNewsBücher

suchoptionen

in der Nähe von Deutschland

Simson-MZ Teilehandel Inh. Heiko Möller

Kloster Veßra Geschlossen ⋅ Öffnet Di UM 09:00

MZ TS 125

Dresden GeOffnet ⋅ Schließt UM 18:00

Gabors Mzshne gres

xml

xml

. xml

. 13:00

Rezensionen werden von Google nicht überprüft. Google sucht jedoch gezielt nach gefälschten Inhalten und entfernt diese.

Mehr Orte

MZ-B Motorrad teile für zwei takt ETZ, MZ, SIMSON, JAWA и Babetta

mz-b.com

Die MZ-B zu verkaufen Zatteli Aftermarket -Ers , ETZ, JAWA, BABETTA, SIMSON und Roller APRILIA, HONDA, PIAGGIO, .

Großer MZ Ersatzteile & Zubehör Shop — AKF Shop

www.akf-shop.de › mz-ersatzteile

Tausileendee Zubehör für MZ ETZ/ETS/ES/TS/RT Motorräder✓ Бесплатный Artikel + Bonuspunkte auf jede Bestellung✓ 600 Explosionszeichnungen✓ Jetzt …

MZ-B Запчасти для двухтактных мотоциклов ETZ, MZ, SIMSON, JAWA и …

mz-b.net

MZ-B продают оригинальные и неоригинальные запчасти для двухтактных восточных MZ, ETZ , JAWA, BABETTA, SIMSON и мотороллеры APRILIA, HONDA, PIAGGIO, YAMAHA.

MZ/TS · MZ/ES · JAWA · Pannónia

MZ 2-тактный — Gabors MZ Laden

www.gabors-mz-laden.de › index.php › eng › MZ_…

Ersatzteilversand , Shop und Werkstatt für MZ, Simson, AWO, IWL в Бритц-бай-Эберсвальде, Германия.

Запчасти для мотоциклов МЗ и МУЗ Олдтаймер Гараж

www.pieces-motos-mz.net › …

MZ ES 175 250 300

www.pieces-motos-mz.net › mz-es-175- 250-300

Пункты 1 — 10 из 99 · Запчасти для MZ ES 175 250 300. … de pièces MZ — Oldtimer Garage MZ, Pièces Motos MZ, Boutique en ligne de pièces MZ — Oldtimer Garage.

MZ-PARTS-BRISTOL | Магазины eBay

www.ebay.de › str › mzpartsbristol

Добро пожаловать в MZ-PARTS-BRISTOL! Мы небольшая компания, специализирующаяся на запчастях MZ. Мы успешно работаем в Великобритании с 2010 года.

Mzparts Miami — Mzpartsmiami

Mzpartsmiami.com

Запчасти для Lada Mz Moskvich Chevy Ford Minsk Karpaty Suzuki Axe 100 Gn 125, JupietRaOO -TiCOO -Temp ТРАКТОР ЮНЗ ФИАТ 126 стр.

Товары · Mz etz ts mz saxon · Велосипеды · Polski Fiat 126p

Запчасти MZ — Ost2rad.com

www.ost2rad.com › MZ-Spare-Parts

2.3. Телескопическая передняя вилка · 4.9. Карбюратор · 4.5. Сцепление

GÜSI Motorcyle Parts

www.guesi-motorradteile.de › index.php › eng

Guesi Motorradteile, Directversand fuer Ersatzteile: MZ, Simson, AWO, BK350, RT125, EMW R35, IWL Roller.

Ähnliche Suchanfragen

MZ parts Germany

MZ Ersatzteile

MZ Ersatzteile Zwickau

MZ Ersatzteile polen

MZ Ersatzteile Chemnitz

MZ Shop

MZ tuning parts

MZ Zschopau Ersatzteile

Как регулировать клапаны ЮМЗ

1. Начните с того, что разогрейте двигатель до рабочей температуры. Для этого прокатитесь на короткое расстояние или просто дайте двигателю прогреться на холостых оборотах в течение нескольких минут.

2. После того как двигатель достиг рабочей температуры, откройте крышку головки блока цилиндра. Найдите клапанную крышку, которая расположена над клапанами.

3. С помощью ключа с подходящим размером отвинтите гайки крепления крышки клапанов

Осторожно снимите крышку и установите ее в сторону, чтобы иметь свободный доступ к клапанам

4. Определите порядок работы двигателя. Для этого обратитесь к руководству пользователя или спецификации ЮМЗ. На двигателях ЮМЗ порядок работы может быть разным. Обычно это 1-3-4-2 или 1-2-4-3.

5. При работе двигателя найдите цилиндр с клапаном, который вы хотите отрегулировать. Определите верхнюю мертвую точку на том цилиндре. Чтобы найти ВМТ, следует воспользоваться прибором, который измеряет подпор поршня.

6. Когда вы определили верхнюю мертвую точку, проверьте зазор между клапаном и рокерным рычагом. Для этого используйте лезвие щупа толщиной, соответствующей зазору, указанному в спецификации ЮМЗ. Вставьте щуп под рокерный рычаг и проверьте, легко ли он проходит между клапаном и рокерным рычагом. Если щуп проходит с трудом или не проходит вовсе, то зазор не соответствует требуемому значению.

7. Если зазор не соответствует требуемым значениям, с помощью ключа подтяните или ослабьте гайку крепления рокерного рычага. Вращением гайки увеличивайте или уменьшайте зазор до нужного значения.

8. Проверьте зазор еще раз, убедившись, что щуп легко проходит между клапаном и рокерным рычагом. При необходимости повторите шаги 6-8 для остальных клапанов.

9. После того как все клапаны отрегулированы, установите крышку клапанов на место и затяните гайки крепления.

10. Закройте крышку головки блока цилиндра и убедитесь, что она надежно закрыта. Затем заведите двигатель и проверьте его работу после регулировки клапанов.

Теперь вы знаете, как правильно регулировать клапаны ЮМЗ. Эта процедура поможет вам поддерживать двигатель в надлежащем состоянии и улучшить его работу. Регулярная регулировка клапанов ЮМЗ позволит вам избежать серьезных проблем и продлит срок службы двигателя ваших машин.

Подробная инструкция для начинающих

1. Подготовьте инструменты. Для регулировки клапанов вам понадобятся специальные ключи: ключ для отворачивания гайки форсунки и ключ для гаек клапанов. Убедитесь, что у вас есть все необходимые инструменты перед началом процедуры.

2. Подготовьте двигатель. Прежде чем приступить к регулировке клапанов, убедитесь, что двигатель остановлен и остыл

Это важно для вашей безопасности и предотвращения возможных повреждений

3. Найдите клапаны. Клапаны расположены на головке блока цилиндров двигателя. Они представляют собой металлические втулки, которые тщательно регулируются для обеспечения правильного зазора.

4. Поставьте поршень в нужное положение. Для начала регулировки клапанов вам необходимо установить поршень нужного цилиндра в верхнее мертвое положение. Это можно сделать, вращая коленчатый вал с помощью специального инструмента.

5. Откройте клапан. Следующим шагом является откручивание гайки клапана на пол-оборота. Это позволит клапану свободно перемещаться при его регулировке.

6. Регулируйте зазор. Вставьте специальный пробник в зазор между клапаном и толкателем, затем открутите форсунку с помощью специального ключа. Указанный зазор можно найти в технической документации или на специальной наклейке непосредственно на двигателе.

7. Затяните гайку. После того, как вы настроили зазор, аккуратно закрутите гайку клапана без смещения пробника. Убедитесь, что гайка достаточно крепко затянута, но не перекручена.

8. Повторите для остальных клапанов. Повторите процесс для всех клапанов двигателя ЮМЗ, следуя той же последовательности и технике регулировки.

9. Проверьте работу двигателя. После завершения процедуры регулировки клапанов, запустите двигатель и удостоверьтесь, что он работает без проблем и идеально синхронизирован.

Следуя этой подробной инструкции, вы сможете успешно выполнить регулировку клапанов двигателя ЮМЗ. Помните, что регулярное обслуживание вашего двигателя является ключом к его долгой и эффективной работе.

Регулировка клапанов на тракторе Т-25

Техобслуживание и регулировка клапанов на тракторе Т-25 проводится каждые 240 часов эксплуатации. Внеплановые работы необходимы в случае неисправностей:

  • при выработке ресурса коромысел;
  • при деформации штанг толкателей;
  • при выходе из строя самих толкателей;
  • при повреждении кулачков распределительного вала.

Порядок работ на тракторе Т-25:

  1. Контроль температуры двигателя. Все работы проводят только при охлажденном моторе.
  2. Снятие гайки, фиксирующей крышку клапанов.
  3. Демонтаж клапанной крышки. При этом необходимо следить за целостностью прокладки.
  4. Проворачивание коленвала за головку болта крыльчатки охлаждающей системы при помощи накидного ключа.
  5. Поднятие в верхнее положение впускного клапана на первом цилиндре.
  6. Совмещение всех меток.
  7. Выставление зазора методом откручивания винта отверткой.
  8. Проверка зазоров клапанов первого цилиндра при помощи щупа 0,3 мм без дополнительного люфта.
  9. Фиксация винта и затягивание контргайки.
  10. Проворачивание коленвала на пол-оборота и контрольные замеры зазоров.
  11. Установка клапанной крышки и затягивание фиксирующих болтов.

Если после регулировки сохраняется люфт или не удается выставить правильный зазор, то следует искать поломку.

Настройка клапанов

В процессе работы клапаны увеличиваются в длину на десятые доли миллиметра. Это незначительное с виду расширение требует компенсации, для чего между торцом клапанного стержня и коромыслом необходим зазор. Регулировка клапанов трактора Т 40 обеспечивается особым регулировочным винтом. При его завинчивании плечо клапанного рычага поднимается и зазор уменьшается, при вывинчивании — наоборот. Необходимо учитывать, что зазор на впуске должен быть меньше, чем на выпуске, т. к. последний сильнее нагревается.

Обязательно почитайте: Заправочные емкости МТЗ 82: сколько масла в двигателе

Величина зазора проверяется специальным щупом. Она должна составлять 0,3 мм. Проверка проводится только на холодном двигателе. Помимо регулировки зазоров, техническое обслуживание ГРМ включает в себя проверку плотности прилегания клапанов к седлам и наличия смазки, а так же изношенности уплотнителей, втулок и пр.

Как выполняется регулировка клапанов двигателя Д-65

Пошаговая схема проведения работ выглядит следующим образом:

  1. Снятие крышки головки.
  2. Проворачивание коленвала до требуемого положения установочной шпильки. Она должна зайти ненарезанной частью в углубление, расположенное на торцевой поверхности маховика. При этом необходимо, чтобы впускной клапан первого цилиндра вначале открылся, а затем закрылся.
  3. Установка нужного зазора. Контролируется ленточным щупом, толщина которого составляет 0,25 мм. Нужно, чтобы он заходил в зазор без особых усилий, но с небольшим сопротивлением. Выполняется вращением регулировочного винта, который вкручивается в плечо коромысла. Предварительно следует ослабить контргайку. Когда необходимый зазор будет установлен, контргайку надежно закручивают, при этом винт нужно поддерживать.
  4. Выставление зазора между коромыслом первого цилиндра и другим клапаном осуществляется таким же образом. После завершения процесса установочную шпильку убирают.
  5. Проверка и регулировка зазоров между коромыслами и клапанами третьего цилиндра. Выполняется после проворачивания коленвала на 1/2 оборота. Также выставляют зазоры в других клапанах, соблюдая последовательность в соответствии с порядком работы цилиндра. При этом коленчатый вал каждый раз проворачивается на 1/2 оборота.

После завершения процесса осуществляют проверку работы силового агрегата. Если будет слышен стук, требуется повторная регулировка.

Важно! Зазоры нужно выставляются ещё на горячем двигателе (сразу после его остановки). Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Техническое обслуживание

Как и любая техника советского периода, трактор ЮМЗ 6 отличался надёжностью в эксплуатации и нетребовательностью к качеству топлива. В обязательное техническое обслуживание входила регулировка сцепления и клапанов. В этом небольшом отступлении мы расскажем, как правильно выполнять эти операции.

Регулировка сцепления

Схема выполнения работ включает в себя следующие действия:

  1. С люка сцепления демонтируют крышку. Она располагается в нижней части блока.
    Производится регулировка отжимных рычагов. Рекомендуемое расстояние между диском ВОМ и кулачками должено составлять 73.5 мм.
  2. Выставляется длина основной тяги. Зазор между опорной втулкой и рычагами не должен превышать 4 мм.
  3. Болты с головкой на 24 затягивают до упора, а затем ослабляют на 7 щелчков трещотки.
  4. В процессе эксплуатации, диски муфты сцепления притираются друг к другу, что приводит к нарушению первоначальной регулировки. Стоит отметить, что регулировка сцепления может проводиться в полевых условиях.

Регулировка клапанов

Эта процедура начинается с прогрева двигателя. После того как силовая установка достигнет рабочей температуры, дизель глушат и выполняется регулировка клапанов. Для этого снимается верхняя крышка и посредством вращения коленвала находится верхняя мёртвая точка (ВМТ).

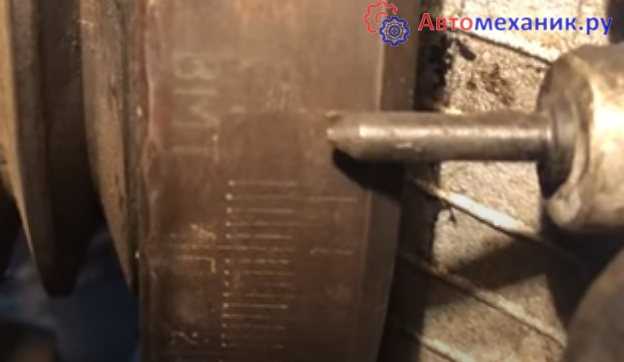

Чтобы определить это положение, обычно используют специальное устройство. Как только верхняя точка найдена, коромысла клапанов первого цилиндра должны свободно двигаться. Затем выставляются необходимые зазоры и коленвал проворачивается на 180 градусов.

Производится регулировка клапанов на третьем цилиндре. Ещё пол-оборота выставляются клапана на четвёртом цилиндре. Проворачиваем вал и завершаем регулировку на втором цилиндре двигателя.

Регулировка клапанов на двигателе Д-240

Усилие на рулевом колесе не должно превышать Н.

Проверку затяжки болтов крепления головки цилиндров Д трактора МТЗ производите по окончании обкатки и через часов работы на прогретом дизеле в следующем порядке:.

При отсутствии приспособления КИ выполняют после четвертого пункта выполняют следующие действия:.

Проверка затяжки болтов крепления головки блока цилиндров дизеля Д Проверку затяжки болтов крепления головки блока цилиндров Д производите по окончании обкатки и через каждые 40 тыс. При переходе к регулировке клапанов следующего цилиндра необходимо проворачивать коленчатый вал двигателя на градусов, то есть на пол оборота, по часовой стрелке. Основные рекомендации по притирке клапанов Д Отверните гайки крепления стоек оси коромысел и демонтируйте ось коромысел с пружинами и коромыслами.

Статья по теме: Устройство переднего моста МТЗ

Виды деятельности

Работа по регулировке должно производиться на прогретом двигателе. Снимаем верхнюю крышку клапанов, откручиваем трубки высокого давления на ТНВД. После регулировки зазоров поставьте на место колпак крышки. Продажа грузовой техники по лизинговым схемам имеет определенные выгоды для покупателя грузовика.

Для регулировки зазора отпустите контргайку винта на коромысле регулируемого клапана и, поворачивая винт, установите необходимый зазор по щупу между бойком коромысла и торцом стержня клапана. На винте для регулировки необходимо ослаблять контргайку нужного клапана , а после, вкручивая или выкручивая винт, выставляют требуемый по щупу зазор между бойком и торцом. Снимаем верхнюю крышку клапанов, откручиваем трубки высокого давления на ТНВД. Три вещи своими руками Народные приметы в посеве огурцов Выгодно ли заниматься выращиванием картофеля? Нажать на коромысло до упора бойка в торец стержня каретки и установить стрелку индикатора на нуль.

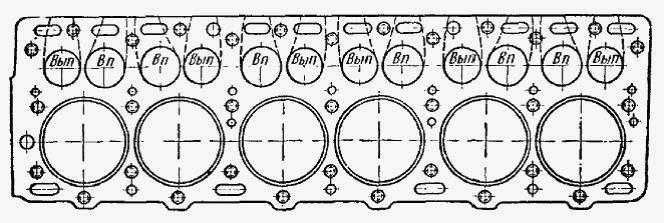

Блок цилиндров и клапаны двигателя Д-243

После регулировки зазоров поставьте на место колпак крышки. Почему мы. Следует держать в голове, что регулировка клапанов трактора МТЗ и предшественника МТЗ должна производиться в чёткие промежутки времени. Двигатель имеет показатели мощности лошадиных сил, четыре цилиндра и свободный атм.

Каждый клапан закрывается под действием двух пружин: наружной и внутренней, которые воздействуют на клапан через тарелку и сухарики. Так проще правильно выставить их положение.
МТЗ самый лучшей способ регулировки клапанов,любой ДВС

Понравилась статья? Поделиться с друзьями:
Автоэксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
