Регулировка клапанов ваз 2107

Выставление зазоров в клапанах с помощью индикатора

• В случае если производился текущий ремонт газораспределительного механизма (замена распредвала, постели, звёздочки ГРМ, тогда регулировка клапанов ВАЗ 2107 нужна обязательно.
• Появился шум в районе головки блока цилиндров;
• В случае если после последней регулировки пробег автомобиля составил 15-16 тысяч км;
• Если случилась потеря мощности и «приёмистости» двигателя. После проверки карбюратора следующим «кандидатом» на проверку идут именно клапаны;
• Неоправданное увеличение расхода топлива.

Порядок РК при пользовании индикатором в целом не отличается от последовательности действий при регулировке с помощью щупа, но применяется другой инструмент. Для настройки клапанного механизма в этом случае понадобится рейка (планка) и сам индикатор, приспособление комплектом продается в специализированных автомагазинах. При большом желании планку для установки индикатора можно изготовить самостоятельно, в интернете найти необходимый чертеж не составляет проблем.

При выставлении зазоров с помощью индикатора получается более точная настройка, так как щуп не способен уловить все неровности кулачков распредвала, выработку на рокерах. Порядок действий РК с использованием специального приспособления здесь следующий:

• так же как и при регулировании с помощью щупа, устанавливаем нейтральную передачу, открываем капот, снимаем клапанную крышку;
• совмещаем метки распредвала для настройки 8-го и 6-го клапана;
• на шпильках левой стороны постели распределительного вала крепим индикаторную планку;
• если мы регулируем шестой клапан, индикатор с помощью держателя закрепляем сверху соответствующего (6-го) рокера;
• с помощью ключа или рукой поднимаем и опускаем рокер, замечаем по индикатору, на сколько делений отклоняется стрелка.

Здесь есть смысл обратиться к таблице, где приводятся данные по индикаторным настройкам, так как при регулировке щупом ТЗ измеряется в миллиметрах, а индикатором – в делениях. Например, для стандартного значения 0,15 мм соответствует индикаторный показатель 52, это означает, что стрелка при положенном зазоре отклоняется на пятьдесят два деления. Если ТЗ больше нормы, его нужно уменьшить, рассмотрим, как это происходит:

• допустим, вместо положенных 52 индикатор показал значение 72 («лишние» 20 делений);
• ставим стрелку на «ноль», расслабляем контргайку, ключом на 13 поворачиваем регулировочный болтик в сторону уменьшения зазора, наблюдаем за индикатором;
• при повороте ключа индикаторная стрелка начинает отклоняться против часовой стрелки, необходимо, чтобы она «прошла» 20 делений (так как 72-52=20);
• добившись нужного показания на стрелочном приборе, придерживая ключиком на 13, «семнадцатым» ключом затягиваем контргайку;
• отрегулировав так оба клапана (8 и 6), поворачиваем к/вал, регулируем кл. №4 и 7, затем дальше повторяем все операции, которые были описаны ранее для карбюраторного ДВС.

После регулировки устанавливаем клапанную крышку, запускаем мотор, смотрим, как он работает, слушаем, нет ли посторонних звуков.

Настройка тепловых зазоров впускных и выпускных клапанов на «Жигулях» ВАЗ 2107 своими силами доступна каждому автовладельцу. Для этого потребуется лишь минимум инструмента, терпение и аккуратность. Ниже Вы найдете таблицу с порядком регулировки по меткам с использованием щупа.

Регулировка клапанов ВАЗ 2107 (инжектор)

Чтобы снять клапанную крышку, сначала надо вынуть масляный щуп, иначе он не позволит ей выйти. Далее, самый простой способ — отсоединить три шланга возле патрубка воздушного фильтра, открутить все болты по периметру крышки, и вытащить крышку.

Вытаскивать клапанную крышку будет довольно неудобно.

Проворачивать коленвал можно несколькими способами. Например, поддомкратить и вывесить заднее колесо, переключить на 4-ю или 5-ю передачу, чтобы было легче крутить. Вращать колесо до совпадения меток. Другой способ — прокручивать понемногу, упирая лезвие отвертки между зубцов венца коленвала, и используя кронштейн ДПКВ (но не сам датчик), как опору. В остальном клапана регулируются по пунктам выше.

1

Для регулировки клапанов понадобится щуп на 0,15 мм и пара ключей на 13 и 17. Если речь о карбюраторном ВАЗ 2107, тогда пригодится и ключ для прокручивания коленвала на 38.

2

Чтобы снять клапанную крышку на карбюраторной «семерке», нужно демонтировать воздушный фильтр.

3

Также нужно отсоединить топливные шланги, тросик воздушной заслонки и тягу дроссельной. Сам карбюратор следует прикрыть, чтобы не внутрь ничего не попало,

4

На инжекторном ВАЗ 2107 надо вытащить масляный щуп для снятия крышки ГБЦ.

5

И убрать тройку шлангов возле воздушного фильтра.

6

Открутить 8 болтов на 10 крепления крышки, разбросанных по периметру, и снять крышку.

7

После снятия крышки, следует проверить натяжение цепи (и подтянуть, если требуется). Для того, чтобы начать регулировку клапанов, нужно чтобы метка на распредвале совпадала с этим выступом.

8

Если метка не совпадает с выступом, нужно проворачивать коленвал, пока это не исправится.

9

Также есть метка на коленвале (карбюратор), она должна совпадать с самой длинной чертой на крышке привода распредвала.

10

На инжекторной «семерке» эти метки отличаются, но тоже должны совпадать. Если метки распредвала совпадают, а метки венца коленвала немного расходятся, это может свидетельствовать о растянутости цепи. При незначительном расхождение регулировка допустима.

11

Таблица углов поворота коленвала и ВМТ поршней различных цилиндров, где 0 — совпадение меток на распредвале и верхней мертвой точке поршня 4-го цилиндра. В таком положение регулируются 8-й и 6-й клапан, после чего нужно провернуть коленвал на 180 градусов (распредвал совершит оборот на 90), тогда можно отрегулировать следующую пару.

12

Клапана считаются от распредвала и регулируются парами, с проворачиванием коленвала и распредвала после регулировки каждой пары клапанов.

13

Нужный зазор определяется по щупу толщиной в 0,15 мм. Он вставляется между рычагом и кулачком клапана распредвала. Если щуп не проходит или двигается совершенно свободно — нужна регулировка.

14

Чтобы отрегулировать клапан, нужно ослабить контргайку ключом на 17.

15

Затем повернуть регулировочную гайку в ту или иную сторону, увеличивая или уменьшая зазор.

16

Совершив пол-оборота регулировочной гайки, следует проверить зазор щупом и внести коррективы. Щуп должен ходить плотно, без люфта, и выниматься с усилием около 2 кг, при этом допустимы небольшие погрешности. Добившись нужного результата, надо закрутить контргайку и снова проверить зазор.

17

Второй клапан (и все остальные) регулируются точно так же.

18

Отрегулировав первую пару клапанов (8 и 6), надо провернуть коленвал на 180 и распредвал на 90 градусов. Чтобы было легче ориентироваться, на распредвалу можно сделать метки, обозначающие оборот на 90 градусов. Если заводская метка совпадает с выступом на верху, то свою метку следует нанести около выступа корпуса ГБЦ сбоку.

20

Затем провернуть коленвал ключом на карбюраторном двигателе или оборотом колеса на инжекторном.

21

На инжекторе того же результата можно добиться, вставив отвертку между зубцов венца коленвала и, упираясь в кронштейн датчика положения коленчатого вала снизу, понемногу проворачивать венец.

22

Результат должен быть один и тот же — распредвал совершит оборот на 90 (о чем подскажет нанесенная метка).

23

Заводская метка ушла на 90 градусов.

24

Таким образом следует отрегулировать все клапана, затем собрать все в обратном порядке и запустить двигатель. Прогревшись до рабочей температуры, он должен нормально функционировать, безо всяких стуков.

Инструкция полезная? Да 87 Нет

Регулировка клапанов на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Регулировка клапанов – на данный момент это неотъемлемая часть всех двигателей на которых отсутствуют гидро-компенсаторы. А что такое гидро-компенсаторы? Если сказать вкратце, то благодаря ним клапана открываются и закрываются с максимально ровным зазором, в связи с чем клапана уже не нуждаются в периодической регулировки, а так же создается ровный их ход благодаря которому двигатель работает тише и мягче. Но сегодня речь пойдёт не о гидро-компенсаторах а регулировки клапанов на автомобилях «Классического» семейства.

Примечание! Для регулировки вам понадобятся следующие инструменты: Во-первых запаситесь основным набором гаечных ключей, а так же понадобятся отвёртки, плоский щуп для регулировки клапанов толщиной «0,15 мм» и в завершение нужно будет запастись специальным ключом для проворачивания коленчатого вала! (Если специального ключа нет, то в таком случае вместо него можно будет воспользоваться головкой «на 36»)

Регулировка клапанов
Очередность регулировки клапанов
Важно!
Дополнительный видео-ролик

Когда нужно регулировать клапана? Клапана требуют регулировки при:

• Появлении стука в области где расположены клапана, соответственно стук можно будет услышать лишь при работе двигателя автомобиля.
• А так их обязательно необходимо регулировать после проведения работ, в ходе которых с автомобиля снимался распредвал.

Примечание! Для заметки учтите одну важную деталь, при эксплуатации автомобиля у клапанов со временем появляются зазоры, которые не приводят к аварийным поломкам двигателя а лишь нарушают его работу в следствии которой детали клапанного механизма будут быстрее изнашиваться!

Как отрегулировать клапана на ВАЗ 2101-2107?

1) Для начала снимите крышку головки блока. (О том как снять крышку головки блока, читайте в статье, «Установка фаз газораспределения по меткам», в рубрике «снятие», с пункта 1-10)

2) После чего установите поршень четвертого цилиндра, в положение ВМТ. (О том как установить поршень четвертого цилиндра в положение ВМТ, читайте в статье «Установка поршня четвертого цилиндра в положение ВМТ»)

3) Затем отрегулируйте «восьмой и шестой» клапан, но прежде чем начать их регулировать, проверьте нуждаются ли они в регулировке, для этого:

1. Вставьте в зазор клапана щуп и посмотрите как он будет там перемещается.

Примечание! Когда вы вставите щуп в зазор, он должен будет перемещаться там с небольшим трудом, если же он спокойно входит в зазор и выходит из него, то в таком случае клапан нуждается в регулировке!

4) Если клапана нуждаются в регулировке, то:

1. Вставьте в «шестой или же в восьмой» клапан щуп и после чего ключом, который указан под буквой «Б» ослабьте контр гайку.

2. А в то же время другим ключом выставите нужный для вас зазор в клапане, отвернув для этого или же затянув регулировочный болт который помечен буквой «А».

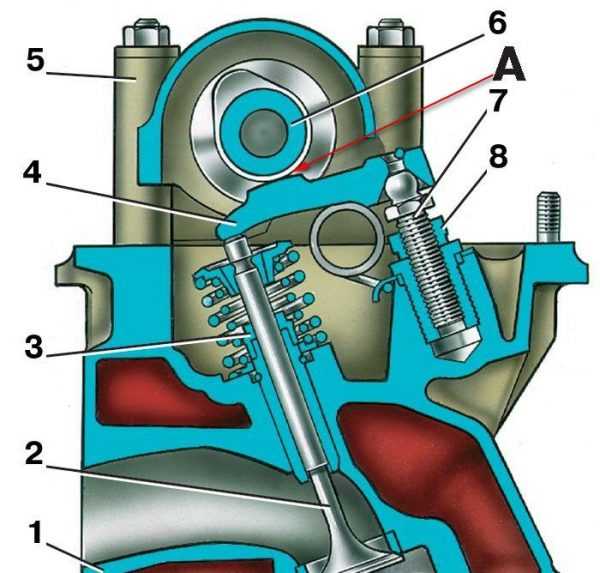

3. И под завершение операции затяните болт, который указан под буквой «Б».

5) Далее чуть ниже читайте рубрику «Последовательность регулировки клапанов», и отрегулируйте все оставшиеся клапана на вашем автомобиле.

В какой последовательности нужно регулировать клапана?

Примечание! Прежде чем вы приступите к изучению запомните одну вещь которая будет указана в инструкции а именно в ней будет сказано, что коленчатый вал нужно будет провернуть на «180°» что означает на пол его оборота! (Обороты коленвала легко понять, следя за меткой на рапредвале)

1) Начинать регулировку клапанов следует:

1. Сперва с «шестого и восьмого» клапана.

2. Затем вам нужно будет провернуть коленчатый вал по часовой стрелки, строго на 180° и после чего приступить к регулировке «четвертого и седьмого» клапана.

3. Далее опять проверните коленчатый вал на 180° по часовой стрелки, и отрегулируйте уже на этот раз «первый и третий» клапан.

4. И под завершение работы снова проверните коленчатый вал на 180° по часовой стрелки, и после чего отрегулируйте «второй и пятый» клапан.

Важно! 1) Не нарушайте очередность регулировки клапанов! 2) Клапана нужно регулировать только на холодном двигателе!

Для новичков! Вопрос: Как выглядит щуп регулировки зазоров? Примечание: На фото изображено две разновидности щупов!

Как отрегулировать клапана на ВАЗ 2110

Не стоит заранее приобретать регулировочные шайбы. Они относительно дорогие. Изначально, предстоит установить величину зазоров и только потом купить необходимое количество шайб с точными размерами. Работы лучше проводить в гараже с хорошим освещением. Крыша и стены, защитят от нежелательных ветра и дождя, которые могут занести грязь в открытый распредвал.

Разборка

Если всё готово, то приступаем к первой части ремонта — демонтажу деталей:

• отключаем клемму от аккумулятора;
• снимаем корпус воздушного фильтра (на карбюраторном моторе);
• отсоединяем от клапанной крышки шланги картерных газов и кронштейн тросика газа;
• откручиваем болты кожуха привода ГРМ. Снимаем крышку и получаем доступ к шкиву;
• выкручиваем свечи зажигания (так будет легче вращать КШМ для нахождения ВМТ и НМТ);
• откручиваем гайки клапанной крышки и снимаем её.

Перед непосредственной настройкой, следует вспомнить механизм действия ГРМ. А именно, порядок работы клапанов (в нашем случае ВАЗ 2110 с инжектором 8 клапанов).

Угол поворота распредвала, град	№ кулачка (отсчет от шкива распредвала)
Выпускной (зазор 0,35.мм)	Впускной (зазор 0,20.мм)
0 плюс 2-3 зуба	1	3
90 плюс 2-3 зуба	5	2
180 плюс 2-3 зуба	8	6
270 плюс 2-3 зуба	4	7

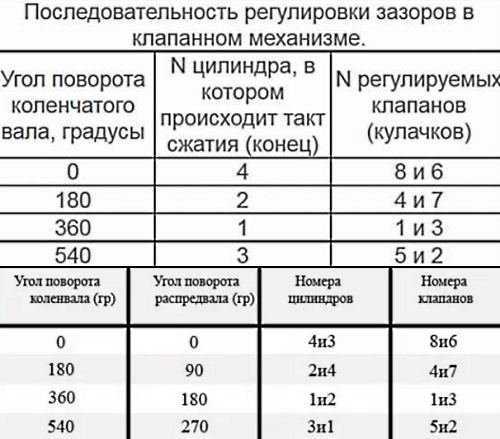

Угол поворота коленчатого вала, градусы	N цилиндра, в котором происходит такт сжатия (конец)	N регулируемых клапанов (кулачков)
4	8 и 6
180	2	4 и 7
360	1	1 и 3
540	3	5 и 2

Порядок регулировки клапанов на ВАЗ 2110 с 8-и клапанным мотором, предстоит выполнять в такой же последовательности, как и в таблице. Что касается установки клапанов на ВАЗ 2110 с 16-и клапанными моторами, то схема выглядит совсем иначе.

клапан	1 кл (вы)	2 кл (вп)	Зкл (вп)	4 кл (вы)	5 кл (вы)	6 кл (вп)	7 кл (вп)	8 кл (вы)
Должно ±0,05	0,30 (0,35)	0,20	0,20	0,30 (0,35)	0,30 (0,35)	0,20	0,20	0,30 (0,35)
наибольший зазор	0,25	0,35	0,40	0,35	0,40	0,30	0,30	0,40
шайба	4,30	3,82	3,52	4,22	4,50	4,27	3,87	4,25
Какая нужна шайба	4,25 (4,20)	3,97	3,72	4,27 (4,22)	4,6 (4,55)	4,37	3,97	4,35 (4,3)

Регулировка

После снятия клапанной крышки, необходимо удалить остатки моторного масла возле толкателей. Сделать это возможно медицинским шприцем или резиновой грушей. Если есть рейка фиксатора, следует установить её на две крайние шпильки, предназначенные для крепления крышки ГБЦ.

Затем, приступаем ко второй части ремонта и делаем следующее:

1. Выставляем верхнюю мёртвую точку, совмещая метки шкива распредвала и внутреннего кожуха привода ГРМ. Сделать это возможно двумя способами. Вывесив и вращая одно переднее колесо. Накидным ключом (головкой) вращать распредвал за крепёжный болт шкива, но эта операция опасна поломкой крепежного болта;
2. После нахождения верхней мёртвой точки, немного поворачиваем распредвал, чтобы шкив сместился на 40-50° от ВМТ (это 2,5-3 зуба). Ставим свою метку, от которой потом будем вращать распредвал ещё несколько раз, делая дополнительные пометки;
3. измеряем тепловой зазор первого клапана (выпускного), подсунув один из щупов (0,35/0,4/0,45 мм) между кулачком распредвала и толкателем. Номинальный зазор 0,35 мм;
4. если первый щуп проходит свободно, то берём больший размер (0,4 мм). Шаг равен 0,05 мм;
5. если щуп 0,4 или 0,45 не проходит, значит необходимо заменить регулировочную шайбу;
6. разворачиваем толкатель пазом к себе, нажимаем на него рычагом рейки фиксатора и пинцетом достаём отработавшую шайбу. Её внутренняя сторона содержит цифры с первоначальным размером;
7. для вычисления требуемой величины, необходимо воспользоваться формулой Н = В + (А — С). Где:
8. В — толщина отработанной шайбы, мм;
9. А — вымеренный зазор, мм;
10. С — номинальный зазор, мм.
11. полученный результат Н, записываем в блокнот. Шайбу именно такого размера предстоит купить на ремонтный клапан, округлив величину;
12. согласно таблице, переходим к третьему клапану (впускному), его номинальный зазор 0,2 мм;
13. измеряем зазор, вставляя щупы по очерёдности: 0,2/0,25/0,30 мм;
14. записываем размер щупа, который не входит в тепловой зазор;
15. вынимаем шайбу, и высчитываем ремонтный размер по указанной выше формуле;
16. далее, согласно таблице, несколько раз поворачиваем КШМ на указанные градусы и проделываем операцию со всеми клапанами;
17. Идём в магазин и покупаем необходимое количество регулировочных шайб требуемой толщины, согласно вычислениям;
18. Устанавливаем шайбы в толкатели, согласно записи блокнота;
19. все зазоры клапанов на ВАЗ 2110 должны восстановить номинальные размеры 0,2 и 0,35, благодаря использованию регулировочных шайб;
20. проверяем новые тепловые зазоры;
21. после замены шайб, необходимо поставить демонтированные детали на место;
22. запускаем двигатель и наблюдаем за его работой.

Как определить необходимость наладки клапанов на ВАЗ-2107

Возвращаясь к автомобилю от российской автомобильной промышленности ВАЗ-2107, следует отметить, что производство модификации инъекционного двигателя было запущено в 2006 году. С 1982 по 2006 год «Семь» был оснащен карбюртерной системой впрыска.

Оба типа двигателей, несмотря на определенные структурные различия,им обязательно нужно будет отладить клапаны. Производители рекомендуют диагностику регулировки клапана на всех автомобилях каждые 20-35 тысяч. км пробег. Однако многие автовладельцы прибегают к проведению этой процедуры только тогда, когда во время работы двигателя возникают посторонние шумы.

На ВАЗ-2107 регулировки следует производить гораздо раньше, так как нарушение зазора — это болезнь отечественных автомобилей. По рекомендациям производителя — это значение 15-20 тысяч. км пробег.

Гидрокомпенсатор — это устройство, которое автоматически регулирует фазы газораспределения. Такими устройствами оснащаются современные автомобили, поэтому на ВАЗ-2107 с завода такие детали не ставились. Вы можете установить их самостоятельно, но это громоздко и довольно дорого.

Определить необходимость регулировки зазоров термоклапана можно, обнаружив следующие характерные признаки:

• Посторонние шумы при работающем двигателе. Эти звучащие щелчки или «лязги», которые обычно отчетливо проявляются при резком нажатии на педаль газа.
• Двигатель начинает сверлить, что связано с потерей компрессии или ее вовсе исчезновением.
• Расход топлива увеличивается без уважительной причины.
• Снижение динамики при разгоне.

Особое внимание следует обратить на металлический ударный шум, который является основным симптомом, все остальное является косвенным симптомом. На видео показано, что такое металлический щелчок

При появлении таких симптомов следует провести диагностику и при необходимости отрегулировать клапаны. Если пробег автомобиля ВАЗ-2107 больше 20 тыс. км, но признаков выхода из строя ГРМ нет, соблюдайте принцип «не навреди». Если двигатель работает нормально и признаков неисправности в зазоре нет, спешить снимать клапанную крышку не нужно. Бывают случаи, что карбюраторная и инжекторная «семерка» «проехала» более 30 тысяч. км и никаких регулировок не требовала. Отсюда вывод, что необходимость проведения процедуры зависит от характера эксплуатации транспортного средства.

Процедура регулировки на ВАЗ-2107 не представляет никаких сложностей, поэтому каждый автовладелец сможет справиться с этой задачей самостоятельно

При проведении процедуры важно знать, какая система подачи топлива установлена ​​на ВАЗ-2107 автомобиля, что касается инжектора и карбюратора, у техника есть небольшие отличия

Регулировка клапанов на ВАЗ 2105

Автомобили семейства ВАЗ, такие как ВАЗ 2101/07, оснащаются моторами со схожей конструкцией. Отличия заключаются, как правило, в некоторых технических характеристиках. Это позволяет выполнять работы по обслуживанию и ремонту самостоятельно. Стабильное функционирование двигателя ВАЗ 2105 невозможно без правильно отрегулированных клапанов. Процедура подходит для всех силовых установок классических моделей «Жигулей». Суть регулировки состоит в изменении зазора между рокером и кулачком распредвала. Следует учитывать, что регулировка должна проводиться на холодном моторе.

Когда и для чего необходима регулировка клапанов

К регулировке клапанов на ВАЗ 2105 приступают в случае нарушения зазора. Чтобы понять, каковы признаки и к чему может привести неправильный зазор, стоит разобраться в этом моменте более детально. Основной признак неправильного зазора механизма ГРМ — присутствие металлического стука в области ГБЦ. Поначалу этот стук заметен только на одном из режимов работы мотора, например, на холостых оборотах, но по мере эксплуатации авто он будет наблюдаться на всех режимах.

Зазор может отличаться как в меньшую, так и в большую сторону от номинального значения. В любом случае неправильный параметр будет сказываться на снижении мощности двигателя. В случае с уменьшенным зазором, клапан будет поджиматься рокером, что приведёт к нарушению герметичности в цилиндре и снижению компрессии. Как результат, возможно подгорание рабочей кромки клапана и его седла.

При увеличенном зазоре снизится поступление в камеру сгорания смеси из топлива и воздуха из-за меньшего времени открытия клапана. К тому же газы будут отводиться в неполном объёме. Как раз для того чтобы избежать перечисленных нюансов на «пятёрке», требуется регулировка клапанов через каждые 15–20 тыс. км. пробега.

Инструменты для регулировки

Одним из условий правильной регулировки клапанов является наличие необходимого инструмента и знание последовательности действий. Из инструментов потребуется подготовить следующий перечень:

• специальный ключ для вращения коленчатого вала;
• ключи рожковые и торцовые (на 8, 10, 13, 17);
• отвёртка плоская;
• щуп с толщиной 0,15 мм.

Процесс регулировки выполняется специальным широким щупом, который используется для рассматриваемого процесса.

Порядок регулировки

Перед регулировкой необходимо провести демонтаж некоторых элементов, а именно воздушного фильтра и его корпуса, троса подсоса с карбюратора, тяги дроссельной заслонки, а также клапанной крышки. Нелишним будет снять крышку с распределителя зажигания, чтобы не было помех при регулировке. Изначально необходимо выставить механизмы двигателя по меткам: на шкиве коленвала и на передней крышке ГРМ есть метки. Выставляем метку на шкиве напротив длиной риски на крышке.

Следует учесть, что клапаны регулируют в определённой последовательности. Только так можно правильно настроить механизм ГРМ.

Процесс регулировки состоит из следующих действий:

1. После того как выставлено положение коленчатого вала по меткам, проверяем зазор при помощи щупа на 6 и 8 кулачках распредвала. Для этого вставляем инструмент между рокером и кулачком распределительного вала. Если щуп входит с небольшим усилием, то регулировка не нужна.

Процесс регулировки не столько сложен, сколько требует внимания, аккуратности и точности

При вращении коленвала важно чётко совмещать метки. Для лучшего понимая процесса, приводится таблица, из которой становится понятно, какой клапан и при каком положении коленчатого вала нужно регулировать

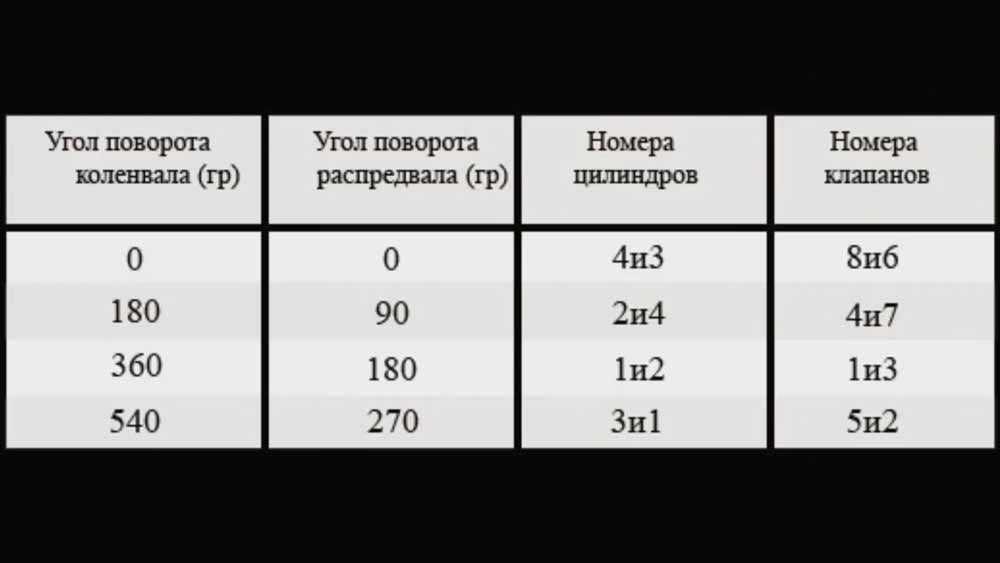

Таблица: регулировка теплового зазора клапанов ВАЗ 2105

Угол поворотаколенвала (гр)	Угол поворотараспредвала (гр)	Номера цилиндров	Номера регулируемых клапанов
4 и 3	8 и 6
180	90	2 и 4	4 и 7
360	180	1 и 2	1 и 3
540	270	3 и 1	5 и 2

После проведённого мероприятия сборку демонтированных элементов производим в обратной последовательности.

Видео: регулировка клапанов на примере ВАЗ 2105 с ременным приводом

В процессе работы двигателя происходит нагрев и расширение его деталей. Чтобы обеспечить плотное прилегание клапана нужен тепловой зазор, который на автомобилях ВАЗ 2101/07 должен составлять 0,15 мм, чему и соответствует размерность щупа, используемого при регулировке.

Регулировка клапанов ВАЗ 2107 карбюратор

Волжский автозавод комплектовал «семерки» надежными и простыми в обслуживании бензиновыми двигателями рабочим объемом в 1500 см 3 . На таких силовых агрегатах по достижении определенного пробега проверяется тепловой зазор и проводится его регулировка. Этот процесс обычно сопровождает замена прокладки и ремонт отдельных узлов двигателя, в рамках предусмотренных сервисной книжкой регламентных работ.

В процессе работы силового агрегата его детали нагреваются, если же отсутствует зазор между рычагом клапана и кулачком, то они стучат о посадочное гнездо. Эта неисправность не позволяет правильно отрегулировать карбюратор и приводит к увеличению расхода топлива. Устранить проблему поможет тщательная регулировка, а при необходимости и замена вышедших из строя деталей.

Регулировка клапанов ВАЗ «Классика»

Первым автомобилем, сошедшим с конвейера Волжского автомобильного завода, была модель ВАЗ-2101. Впоследствии производитель выпускал еще 6 моделей, до ВАЗ-2107. Все эти авто в народе получили обозначение «Классика» из-за особенностей компоновки. Все эти модели выпускались в кузове седан (кроме 2102 и 2104 – которые являются универсалами), оснащались рядным 4-цилиндровым мотором с продольным расположением, а также приводом на задние колеса.

Примечательно, что на все эти авто устанавливались практически идентичные моторы. И хоть в результате доработок удавалось менять рабочие характеристики силовых установок, но компоновка их была одинаковой.

Регулировка клапанов ВАЗ «Классика»

Что примечательно, все эти автомобили были оснащены практически одинаковыми двигателями. Модификации изменили характеристики двигателей, но конструкция компоновки осталась прежней.

Особенности ГРМ

Этот зазор необходим для компенсации изменений геометрии компонентов клапана из-за нагрева, вызывающего расширение металла. Если бы такого зазора не было, синхронизация фаз газораспределения была бы смещена из-за нагрева системы привода. Проще говоря, при нагреве из-за расширения металла клапаны не закрываются полностью, что приводит к потере сжатия и, как следствие, падению мощности.

В перечень работ, связанных с обслуживанием приводных агрегатов этих моделей, входит такое мероприятие, как регулировка клапана. Это связано с особенностями конструкции клапанного механизма. В процессе эксплуатации рабочие поверхности клапанных головок, рычагов клапанов и кулачков распределительного вала изнашиваются, что приводит к нарушению теплового зазора.

Поскольку для большинства моделей принцип работы идентичен, ниже будут представлены все модели Жигулей, относящиеся к «Классике».

Также важно знать, когда следует регулировать клапаны ВАЗ-2105. Настоящим признаком того, что клапанный механизм не отрегулирован, является металлический звон из-под капота при работающем двигателе

Причем его интенсивность меняется пропорционально увеличению или уменьшению товарооборота.

Регулировку клапанов на ВАЗ-2104 следует производить также при любом ремонте головки блока, связанном со снятием распредвала.

Этапы работ, инструменты

Вся нормативная работа проводится в несколько этапов:

• Подготовительные работы, частичная разборка двигателя для доступа к клапанному механизму;
• Контроль;
• Повторная сборка.

Регулировка клапанного зазора ВАЗ-2106 производится с помощью следующих инструментов:

• Набор торцевых и комбинированных ключей (обязательно комбинированные ключи 13 и 17);
• Щуп для измерения зазора;
• Отвертки;
• Тряпки;
• Маркер.

По поводу штыка. Контроль и регулирование происходитс помощью щупа 0,15 мм. Соответственно, обычный измерительный элемент не подходит, нужен специальный элемент увеличенной ширины.

Подготовительные работы

• Снимите крышку воздушного фильтра карбюратора и выньте фильтр;
• Открутите винты крепления фильтра и снимите его, отсоединив идущие к нему трубы;
• Снимите трос ручного управления воздушной заслонкой (воздушной заслонкой) и отсоедините ручку дроссельной заслонки;
• Откручиваем болты крепления клапанной крышки и разбираем ее;
• Проверим натяжение цепи (оно должно быть нормальным, иначе нужно вначале отрегулировать натяжение);
• Снимите крышку коллектора (Trammler).

Теперь установите поршень ВМТ в 4-й цилиндр и помогите этой отметке на коленчатом валу. вал привода распределительного вала и крышка, а также шестерня распределительного вала и его крышка.

Для этого можно использовать гаечный ключ соответствующего размера, который должен вращать коленчатый вал за болт ведущего шкива. В качестве альтернативы можно использовать одно из ведущих колес. Для этого поднимите его, включите четвертую передачу и медленно поверните поднятое колесо. Таким образом шестерня будет обеспечивать вращение коленчатого вала. Но в последнем случае вам понадобится помощник, так как контролировать совпадение персонажей будет сложно.

Последовательность регулировки

Поэтому необходимо нанести метку на распределительный вал и использовать выступ на его крышке, чтобы проверить их схождение на коленчатом валу. Кроме того, правильность сборки можно проверить с помощью ползуна карданного вала. Его контакт должен указывать на высоковольтный провод 4-го цилиндра.

Если все отметки совпадают, можно переходить к проверке и регулировке.

Порядок регулировки клапанов на ВАЗ-2103 представлен в таблице:

Проверка и регулировка

Из таблицы видно, что клапаны 8 и 6 проверяются и регулируются после установки их на TMT в цилиндре 4. Это означает:

А затем по имеющейся разметке установите угол поворота коленчатого вала на 180 градусов. (проверяем и регулируем 4-й и 7-й клапаны), затем 360 градусов. (1-й и 3-й клапан) и 540 градусов. (5-й и 2-й).

После выполнения всех регулировок установите на двигатель демонтированные элементы.

Особенности ВАЗ-2107

Но здесь можно использовать несколько упрощенную схему регулировки клапанов ВАЗ-2107.

Что касается версии с форсунками, то разница лишь в небольших отличиях маркировки на коленвале.

Таким образом, вы можете самостоятельно установить тепловой зазор на классических моделях ВАЗ.
