Зазоры клапанов j20a сузуки гранд витара

Регулировка клапанов сузуки гранд витара 2 и 4

Обслуживание

Производитель дает четкие указания автовладельцам по поводу проведения регламентных работ. Разработан график ТО:

  1. Через 250 тысяч километров необходимо менять цепи ГРМ, клиновые ремни ‒ через 50 тысяч километров.
  2. Зазоры клапанов следует регулировать через 30 тысяч километров.
  3. Очистка вентиляции картера должна производиться раз в несколько лет.
  4. Масляный фильтр и саму смазку следует менять через 7.5 тысяч километров.
  5. Топливный фильтр требует замены через 40 тыс. км., воздушный фильтр ‒ каждый год.
  6. Менять антифриз после 40 тысяч километров пробега.
  7. Устанавливать новые свечи через каждые 20 тыс. км.
  8. Очистка впускного коллектора от нагара через 60 тыс. км.

Если двигатель J20A оснащен гидромуфтой, то ее состояние также следует контролировать, так как от нее зависит качество охлаждения двигателя. Если придерживаться всех рекомендаций, то ресурс двигателя превысит регламентный (360 тысяч километров).

Сузуки Гранд Витара замена двигателя

Часто автовладельцев машин Suzuki GV не устраивает мощность двигателя 1,6 л, поэтому задается вопрос – что необходимо сделать, чтобы установить вместо G16 более мощный мотор. Чтобы поменять движок на более мощный силовой агрегат, необходимо:

  • переваривать крепление рамы;
  • стыковать новый двигатель с КПП через переходник;
  • состыковать приемную трубу глушителя с выхлопной системой с помощью сварки;
  • вносить изменения в электропроводку.

При этом необходимо блок управления и все датчики ставить от нового двигателя. Работы получается очень много, не все хозяева автомобилей решаются такую работу выполнять самостоятельно.

Объявление

Так называемый «синий» форум Всероссийского клуба SUZUKI, далее «форум», был организован несколько лет назад. Появился он, потому что группа активных товарищей во главе с Валерой Адаменко ака TorneoSprint решила, что нужна интернет площадка, где любители авто марки «Сузуки» могли бы общаться, делиться опытом, придумывать всяческие мероприятия и объединяться в свой любви к марке машин, выше упомянутой фирмы. Изначально ресурс был задуман как пространство свободного излияния своих мыслей и взглядов, без злобства, необоснованного забанивания, расшаркивания и покраски травы в зеленый цвет. Любая конструктивная критика по форуму в целом и по отдельным темам принимается и рассматривается. На форуме не принимается непарламентские выражения и на них жесткая цензура. А также забаниваются пользователи, систематически позволяющие себе оскорблять личные человеческие достоинства кого-либо. На сегодняшний день уже нет сомнений в правильности сделанного решения, форум существует несколько лет, количество его членов растет, и жизнь в нем клубится . На форуме нельзя : Употреблять неформальную лексику, в спорах допускать высказывания оскорбительные и унижающие человеческое достоинство оппонента, размещать рекламу. На форуме по просьбе модераторов рекомендуется : Активно использовать функцию поиск, перед тем как завести тему по интересующему вас вопросу! Ставить в подписи марку, тип двигателя и год выпуска вашего авто. На форуме можно : Заводить темы и знакомства, флудить и философствовать, задавать технические вопросы и не технические тоже, утверждать и сомневаться, высказывать свое мнение и оспаривать чужое, делиться своими придумками по совершенствованию японской инженерной мысли и не японской тоже, спрашивать совета и давать советы, обращаться за помощью и оказывать ее, рассказывать о своих достижениях и неудачах, приглашать в гости и напрашиваться, участвовать в конкурсах, соревнованиях и получать призы за победу и как минимум грамоту за участие, размещать объявления некоммерческого характера и возмущаться появлением рекламы.

Неленивые могут ознакомится с полным сводом правил ТУТ и с рекомендациями ТУТ.

О некоторых непонятных непонятках

Есть еще неформальные добровольные группы, объединившиеся желанием совместно побузить и весело провести время, устроить какое-нибудь безобразие в виде поездки или конкурса, достать администрацию форума каким-либо «важным» вопросом. Особо активные группы Президент клуба TorneoSprint волевым, не побоюсь этого слова, волюнтаристским решением выделил на форуме в назидание другим бузотерам . Так появились команда Южане и команда Тринадцатый Вредный Чижик .

Вопрос: Что такое «Свой сервис» и «Свой страховой брокер»? Ответ: Это место в столице нашей родины, куда можно привезти свою любимую машинку на предмет осмотра, ремонта, прохождения ТО и…., если в глазах появится особый блеск и хорошо спрятанная заначка жжет ляжку, превратить свой пепелац во всепроходный, всепролазный, практически непотопляемый монстр оффроуда. А так же лично познакомится с мастером, который будет ее препарировать, задать глубокомысленные вопросы и получить вежливые ответы. Попить кофе и весело поболтать с президентом, если удастся его там поймать. В отсутствие оного есть с кем побеседовать о перспективах роста цен за ОСАГО и заодно решить, как повыгоднее застраховаться.

Вопрос: Зачем просят в подпись ставить марку машины? Я свободный человек хочу — ставлю, хочу — нет. Ответ: Хотите на здоровье и дальше. Только, если будите задавать вопрос по какой-нибудь несуразицей с машиной, не забудьте указать марку машины, тип двигателя, год выпуска и что вы делали в октябре 1993 года. Ибо, каков будет Ваш вопрос, таким будет и ответ. ИМХО. Проще поставить в подпись и на кучу уточнений не придется отвечать.

Вопрос: Достали с этим «поиском». Где искать и как пользоваться? Ответ: Правильно поставленный вопрос, содержит в себе ответ (с) «Очередная модная школа построения бизнес-процессов». Для того что бы воспользоваться поиском достаточно внимательно взглянуть на экран монитора. Там на чистейшем русском языке написано слово «Поиск» см. Рис. 1. Скалываете это слово. Открывается менюшка. Вбиваете то, что ищите. И «Вперёд». См. Рис.2. Возможно, надо будет повторить поиск с разными вариациями ключевых слов. Но что-то непременно найдете.

Вопрос: Меня эта су.. этот коз… модератор забанил. А я белый и пушистый! Куда, что, где опротестовать? Ответ: У вас есть раздел забанненные. Топайте туда и протестуйте. Борящийся за правое дело, его в сей борьбе и обрядши!

Регулировка клапанов Сузуки Гранд Витара 2.4 в Киеве на СТО Спартак

Двигатель Suzuki Grand Vitara J24B 2.4 регулировка тепловых зазоров клапанов на Сузуки Гранд Витара 2.4, JB 424 мотор.

Регулировка тепловых зазоров клапанов в автомобилях Сузуки Гранд Витара необходимая процедура для исправной работы двигателя. Регулировка клапанов в двигателе сузуки необходимо производить каждые 45 000 км. или проверку как минимум, если автомобиль не использует сжиженый газ для своей работы.Если не делать регулировку клапанов то со временем может понадоиться ремонт самого двигателя.

Регулировка клапанов Сузуки Гранд Витара 2.4 начинается с остывания или охлаждения двигателя, предварительная разборка, такая как снятие декоративной крышки, катушек зажигания, форсунок ГБО если такие есть и клапанной крышки.

4 нужно делать набором высокоточных щупов с возможностью выставления толщины через 0,01 мм, при использовании щупов 0,05 мм нельзя добиться необходимой точности.

  • Зазоры СГВ 2,4 должны быть такие :
  • Впуск от 0,16- 0,24 мм
  • Выпуск от 0,31-0,39 мм

Если зазоры в двигателе Вашего автомобиля СГВ 2.4 выходят за норму, то результаты проверки зазоров следует записать на бумагу и в дальнейшем использовать для подбора толкателей.

Итак после получения информации о несоответствующих тепловых зазорах в клапанах СГВ 2.4 необходимо ослабить цепь грм и снять при помощи спец приспособления или снять переднюю крышку, ремень, ролики шкив коленвала и натяжитель цепи грм . Далее снять звезды (шестерни, фазовращатель) привода распредвалов и сами распредвалы.

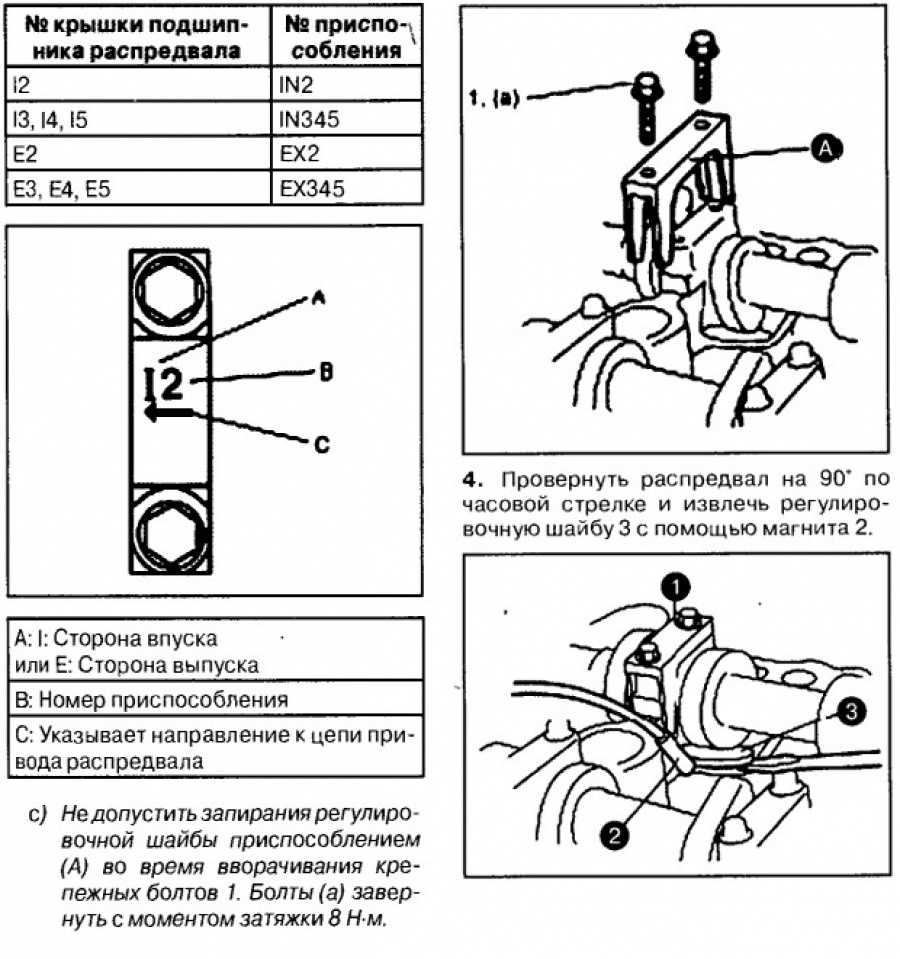

Внутри под распредвалами находятся толкатели , стаканчики зазоры в которых отличаются и замерять их толщину. После этого арифметически высчитать толщину необходимого стаканчика.

И так делаем со всеми клапанами, после этого устанавливаем распредвалы, и затягиваем крышки распредвалов моментом 11Нм , если работать без динамометрического ключа есть вероятность повредить резьбы в головке блока цилиндров Сузуки а это чревато осложнениями, далее проверяем все зазоры по новой, и так до тех пор, пока тепловые зазоры Suzuki Grand Vitara 2.4 не будут соответствовать заводским.

После получения положительных результатов о зазорах в клапанах собираем цепь ГРМ, выставляем метки ГРМ Сузуки.Проворачивается коленвал 2 раза и проверяется положения распредвалов.Можно на всякий случай проверить еще раз зазоры во всех клапанах. Далее собирается в обратной последовательности.

  1. Техническая информация :
  2. 09917-16510 Фиксатор натяжения цепи
  3. Прокладка клапанной крышки Suzuki Grand Vitara 11189-78K00

Стаканчики для регулировки клапанов бывают от 2.62 до 3.38, К примеру

Толкатель клапана J24B: 12891-78K00-260 до 12891-78K00-338

12891-78k00-300 (3.00mm, 350 грн.)

  • Тепловые зазоры на холодном 15-30 град .двигателе должны быть такие:
  • Выпуск от 0,31-0,39
  • Впуск от 0,16- 0,24
  • Информация из мануала:
  • Моменты затяжки двигатель 2.4
  • Момент затяжки клапанной крышки 3,5 и 8 Нм.
  • Подшипник распредвала Suzuki 11Нм
  • Приводная шестерня распредвала 60 Нм
  • Крышка привода грм 27 Нм
  • Центральный винт коленвала 150 Нм
  • Стоимость работы регулировки 2500 грн. + запчасти

Запись на регулировку клапанов по т. 0683522257.

Регулировка клапанов Сузуки Гранд Витара 2.0

Судя по каталогам то на 06-08 модельный год на JB627W стоят обычные толкатели и регулировочные шайбы и нужно делать регулировку клапанов на Гранд Витара 2.7.

А вот до 06 года на XL-7 ставились гидрокомпенсаторы в Н27А, код модели JA627W соответственно на газу всё в порядке.

Данное руководство не подходит для модификаций J20A с гидрокомпенсаторами.

Тюнинг двигателя J20A

Атмо

Серьезный атмосферный подход для этого двигателя не практикуется, а голый чип-тюнинг большой прибавки не даст. Можно сварить хороший выпускной коллектор 4-2-1, прямой выхлоп, купить холодный впуск, настроить блок управления под это и ваш J20A на 128 л.с. сможет выйти на показатели +\- 140 л.с, а версия на 140 л.с. сможет достичь 150+ л.с. Вы можете пойти дальше и пилить ГБЦ, перетачивать свои распредвалы, адаптировать дросселя, повышать степень сжатия… вкладывать тонны денег в непредназначенный для этого двигатель, но это не Honda К20А, результат все равно не будет особенно впечатляющим. Такой тюнинг обходится дороже, чем добавить и купить Grand Vitara 2.4, 2.7 или 3.2 литра.

Турбо

Этот мотор мало кто турбирует и готовых китов в продаже нет, здесь только постройка индивидуального проекта за большие деньги.
Как вариант можно взять несколько основных деталей таких, как:

  • турбина TD04HL
  • коллектор для нее (изготовить самостоятельно)
  • фронтальный интеркулер
  • блоу-офф
  • организовать маслослив и маслоподачу на турбину
  • масляный кулер
  • выхлоп на 2.5-дюймовой трубе (изготовить самостоятельно)
  • топливная рейка + форсунки на 440+ сс + топливный регулятор
  • насос вроде Walbro 255
  • широкополосная лямбда
  • буст контроллер
  • пайпинги 63 мм

С шатунами надо что-то делать, они довольно слабые, поршни нормальные, но если степень сжатия 10.5, тогда нужно снижать либо дуть совсем немного. Для настройки можно выбрать AEM FIC или что-то более привычное. Таким образом можно надуть хорошо за 200 л.с., а на турбине вроде Garrett GT2860R или около того, можно уйти за 300-350 л.с.

РЕЙТИНГ ДВИГАТЕЛЯ: 4

Варианты тюнинга мотора

Если изначально двигатель J20A имеет мощность менее 140 л. с., дешевле всего обойдется чип тюнинг. За 7 – 17 тысяч рублей мастер СТО выполнит комплекс действий:

  • демонтаж первого кислородного датчика;
  • обманка вместо второго датчика СО;
  • замена версии прошивки ЭБУ на Adact-2.

Для рядной четверки с чугунными гильзами внутри алюминиевого блока возможен механический тюнинг:

  • шлифовка каналов впускного тракта и ГБЦ;
  • установка распредвалов с большими фазами и высотой подъема кулачков;
  • увеличение сечения выпускного коллектора до 53 мм;
  • расточка блока, использование гильз большего диаметра и замена КШМ.

Тюнинг J20A

Перепрошивка бортового компьютера обязательна в любом случае для корректной работы всех систем с новыми параметрами. Самым дорогим способом модернизации силового привода J20A является нагнетательный тюнинг:

  • доработка впускного тракта;
  • установка турбины/компрессора и интеркуллера;
  • переделка выпускного тракта;
  • изменение версии программного управления ЭБУ.

Таким образом, мотор J20A обладает средними значениями крутящего момента и мощности (186 Нм и 140 л. с., соответственно). Считается удачным решением для внедорожников и кроссоверов, которым не нужно развивать крейсерскую скорость в городском цикле.

Преимущества

Машины «Витара» оснащались разнообразными двигателями с рабочим объемом от 1,6 до 3,2 литра. Но самым популярным оказался мотор J20A, который обеспечивал наиболее выгодное соотношение динамики и расхода топлива. В целом силовой агрегат зарекомендовал себя как вполне надежный и неприхотливый узел. Большим плюсом мотора является возможность применения бензина А92.

Ресурс двигателя J20A во многом зависит от отношения владельца к автомобилю и от регулярности обслуживания с использованием качественных материалов. Есть случаи, когда машины с таким мотором прошли более 270 тыс. км без ремонта. Отдельные экземпляры машин с двигателем J20A, по отзывам владельцев, проехали до 400 тыс. км.

Почти все ошибки по двигателю можно прочитать на комбинации приборов. Для этого водителю необходимо выполнить процедуру самодиагностики, замкнув две клеммы на диагностическом разъеме. Полученные коды ошибок необходимо расшифровать по таблицам.

Замер теплового зазора клапанов

Инструмент

Для замера зазоров потребуется набор щупов от 0,05 до 1 мм, ключ на 19 для проворота распредвалов двигателя и набор ключей для снятия клапанной крышки.

Порядок работы

ВАЖНО! Замер производится только на холодном двигателе!

Отсоединить отрицательную клемму аккумулятора, разъемы на свечи зажигания, вытащить масляный щуп, отсоединить шланги вентиляции. Открутить 6 гаек, снять крышку.

Замер осуществляется в таком положении распредвала, при котором его кулачок не давит на клапан. Вращение распредвалов осуществлять только через коленвал (ключ на 19).

Нормы зазоров для двигателя J20A:

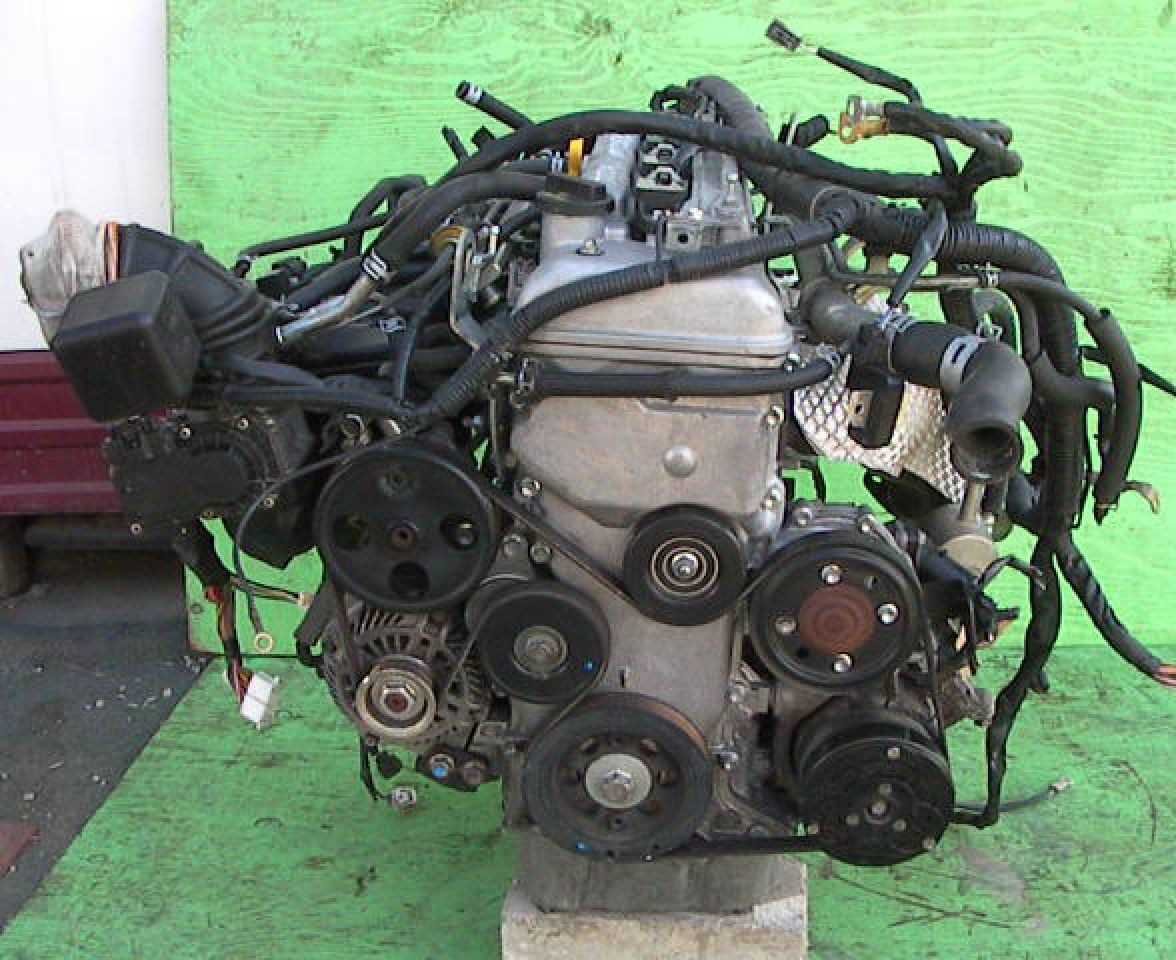

Фотография двигателя сделана со стороны бампера (лицом к автомобилю)

Щупами измеряется расстояние между распредвалом и клапаном

Рекомендуется так же вооружиться бумагой и ручкой для записи результатов измерения.

Для тех клапанов, где зазор выходит за пределы допустимых значений, нужно извлечь шайбу, на основании её маркировки высчитать размер шайбы для замены.

К примеру, если зазор на выпускном клапане 0,25 (что ниже нормы), а шайба там стоит 260, то для установки нормального зазора в 0,30 понадобится шайба с маркировкой 255. Т.е. в маркировке шайбы ведущий ноль не указывается.

Suzuki Escudo синий танчик Бортжурнал ГУР J20A H20A

Основной проблемой двигателя являются цепи привода распределительных валов. Первые проблемы с повышенной шумностью работы привода начинаются с 140-150 тыс. км. Обычно причина кроется в гидравлическом устройстве для натяжения цепи. Ряд владельцев меняет только натяжное устройство, оставляя старую цепь. Но такое решение, хотя и позволяет сэкономить деньги, может вылиться в дорогостоящий ремонт двигателя J20A. Старая цепь уже может иметь признаки растяжения и новый натяжитель не сможет полностью его компенсировать. В этом случае цепь проскакивает по зубьям шестерен валов или просто рвется, что смещает фазы газораспределения. Итогом станет столкновение поршней с клапанами, которое приведет к нерабочему состоянию двигателя. Ремонт таких повреждений во много раз перекроет стоимость цепей. Поэтому многие сервисы рекомендуют при замене натяжителя сразу заменить и цепи.

Еще одной проблемой двигателя J20A может стать угар масла, особенно при динамичном стиле движения. Многие владельцы сталкивались с повышенным расходом масла в начальный период обкатки двигателя. Но затем расход приходил в норму. В процессе эксплуатации надо помнить о такой «болячке» мотора и следить за уровнем. Пренебрежение этим пунктом может привести к работе двигателя в режиме недостатка смазки. В таком случае потребуется ремонт двигателя J20A с как минимум заменой вкладышей коленчатого вала. Для замены существуют вкладыши двух ремонтных размеров. В худших случаях повреждения получит и вал и поршневая группа и механизм газораспределения.

У ряда владельцев наблюдается проблема, связанная с внезапной потерей мощности двигателя. При этом начинается вибрация и мотор глохнет. В некоторых случаях спустя 15-20 минут он заводится, работает некоторое время и глохнет. В выхлопных газах присутствует дым и пары несгоревшего бензина. Причиной такого поведения становится неисправный датчик положения коленчатого вала.

Стоит отметить еще одну неисправность, с которой столкнулись уже несколько владельцев 2-литровых «Витар». Со временем происходит просадка вала помпы охлаждающей жидкости вглубь корпуса. В определенный момент лопасти крыльчатки начинают задевать за корпус. При этом мотор при работе издает посторонние звуки. Если вовремя не заменить помпу, то происходит истирание лопастей и снижение интенсивности подачи охлаждающей жидкости. Из-за этого происходит перегрев термически нагруженного блока и головки, что приводит к задирам и выходу двигателя из строя.

Неисправности

Одно из первых типичных неисправностей большинства двигателей с цепными ГРМ, в том числе и J20A, это обрыв цепи или растяжение и перескакивание на 2 и более звеньев. Однако это нельзя назвать систематической проблемой. Основные поломки следующие:

  • Повышенный расход масла. Автовладельцам стоит проверять уровень масла в двигателе, и если расход будет превышать допустимый предел, то это свидетельствует о залегших маслосъемных кольцах или выработке колпачков. В этом случае показана раскоксовка колец или, если не помогает, замена колпачков.
  • Повышенные вибрации двигателя. Причины: засор форсунок, износ подушек, выработка свечей. В зависимости от проблемы, потребуется чистка форсунок, замена подушек или свечей. Свечи производитель рекомендует менять каждые 20 тысяч километров.
  • Плавающие обороты свидетельствуют о засорении топливной системы. Тут потребуется ее полная диагностика, так как проблема может быть в форсунках, бензонасосе, топливопроводе. Не исключены и поломки системы зажигания.

Все неисправности не являются систематическими. Они проявляются по мере эксплуатации двигателя и чаще всего связаны с высоким ресурсом. Подобные мелочные поломки встречаются даже в самых надежных силовых установках и являются стандартными.

Двигатель Suzuki G16B

1.6-литровый бензиновый двигатель Сузуки G16B производился компанией с 1990 по 2005 год и ставился на такие популярные модели концерна как Балено, Свифт, Витара или Гранд Витара. Этот агрегат по сути являлся модификацией 16-клапанной версии G16A для некоторых рынков.

Технические характеристики двигателя Suzuki G16B 1.6 литра

Тип рядный
Кол-во цилиндров 4
Кол-во клапанов 16
Точный объем 1590 см³
Диаметр цилиндра 75 мм
Ход поршня 90 мм
Система питания распр. впрыск
Мощность 90 — 100 л.с.
Крутящий момент 125 — 140 Нм
Степень сжатия 9.5
Тип топлива АИ-92
Экологические нормы ЕВРО 2/3

Описание устройства мотора G16B 1.6 литра

В 1990 году появилась 16-клапанная версия двигателя G16A и в ряде стран ее называют G16B. Конструкция мотора очень проста: у него алюминиевый блок цилиндров с чугунными гильзами, алюминиевая головка с единственным распредвалом на 16 клапанов и ременной привод ГРМ. Впрыск топлива чаще всего распределенный, однако встречается и карбюратор и моновпрыск.

В зависимости от авто мотор может располагаться поперечно, например на Свифт или Балено, а также продольно, как на всех многочисленных модификациях модели Витара и Гранд Витара. Большинство версий не оснащаются гидрокомпенсаторами, клапана тут регулируются винтом.

MANUAL

Мануал для Сузуки Витара и Гранд Витара вы найдете тут

FORUM

Немало полезной информации выложено в Suzuki-Club.ru

Расход топлива G16B

На примере Suzuki Vitara 2000 года с механической коробкой передач:

Город 10.0 литра
Трасса 6.8 литра
Смешанный 8.0 литра

На какие машины ставился силовой агрегат Сузуки G16B

Baleno 1 (EG) 1995 — 2002
Grand Vitara 1 (FT) 1998 — 2005
Vitara 1 (ET) 1991 — 1998
Vitara 2 (FT) 1998 — 2005
Swift 2 (EA) 1990 — 1995
  • Простая конструкция и доступный сервис
  • Есть выбор как новых, так и б/у запчастей
  • Отлично переваривает наш 92-ой бензин
  • И не гнет клапана при обрыве ремня ГРМ
  • Трещины по рубашке охлаждения мотора
  • Нередко лопается выпускной коллектор
  • Частые проблемы по системе зажигания
  • Гидрокомпенсаторов в головке блока нет

Регламент обслуживания двс Suzuki G16B 1.6 l

Периодичность раз в 15 000 км
Объем смазки в двс 5.0 литра *
Нужно для замены около 4.2 литра *
Какое масло 5W-30, 5W-40
Тип привода ГРМ ремень
Заявленный ресурс 90 000 км
На практике 60 тысяч км
При обрыве/перескоке не гнет клапана
Регулировка раз в 30 000 км
Принцип регулировки винт/гайка
Зазоры впуск 0.13 — 0.17 мм
Зазоры выпуск 0.23 — 0.27 мм
Масляный фильтр 15 тысяч км
Воздушный фильтр 15 тысяч км
Топливный фильтр 60 тысяч км
Свечи зажигания 30 тысяч км
Вспомогат. ремень 60 тысяч км
Охлажд. жидкость 3 года или 45 тысяч км

Особенности регулировки клапанов на G16A и G16B

Недостатки, поломки и проблемы двигателя G16B

Самой серьезной проблемой мотора служит образование трещин в рубашке охлаждения. Пытаться варить алюминиевый блок при утечке антифриза смысл нет, он снова лопнет.

Второй по популярности поломкой служит образование трещин в выпускном коллекторе. А его можно заварить или найти обновленную версию, выпускавшуюся после 1994 года.

Как в любом моторе тех лет, много хлопот подкидывает устаревшая система зажигания и особенно часто здесь заливает свечи зажигания при долгих попытках заводки в мороз.

Регламент замены ремня по мануалу раз в 90 000 км, но столько ходит только оригинал, а многие используют дешевые заменители. И хорошо что с обрывом клапана тут не гнет.

Весомая часть жалоб на профильных форумах так или иначе связаны с течами смазки и обычно масло здесь лезет либо из-под трамблера либо прямо через датчик его давления.

Производитель заявляет ресурс двигателя G16B в 200 000 км, но он ходит и до 350 000 км.

Цена двигателя Suzuki G16B нового и бу

Состояние: Б У
Комплектация: двигатель в сборе
Рабочий объем: 1.6 литра
Мощность: 90 л.с.

* Двигатели не продаем, цена указана справочно

Подробный обзор конструкции двигателя G16B

Все тексты написаны мной, имеют авторство Google, занесены в оригинальные тексты Yandex и заверены нотариально. При любом заимствовании мы сразу же пишем официальное письмо на фирменном бланке в поддержку поисковых сетей, вашего хостинга и доменного регистратора.

Далее подаем в суд. Не испытывайте удачу, у нас более тридцати успешных интернет проектов и уже дюжина выигранных судебных разбирательств.

Последовательность выполнения работ

  • Снять расширительный резервуар и пластиковую крышку на моторе.
  • Вынуть щуп для измерения уровня масла.
  • Снять катушки со свечей.
  • Отсоединить шланги вентиляции от крышки на головке блока.
  • Снять головку, открутив шесть гаек.
  • В конструкции крышки есть две втулки, установленные в задней части. Их лучше снять и положить отдельно.
  • Вращая коленчатый вал за гайку крепления шкива совместить метки. Одна метка нанесена на шкив, вторая на картере двигателя.
  • Снять ремень привода дополнительных агрегатов.
  • Отвернуть гайку и снять шкив коленчатого вала.
  • Снять ролики помпы и натяжителя.
  • Выкрутить 15 болтов крепления лобовой крышки.
  • Снять защитный экран двигателя и выкрутить еще два болта крепления крышки.
  • Убрать компрессор климатической установки.
  • Разъединить шланг системы охлаждения в передней части двигателя. Шланг необходимо заглушить при помощи деревянного клина или болта.
  • Снять крышку с мотора. Крышка центрируется на блоке при помощи двух направляющих штифтов.
  • Проверить фазы газораспределения на старой цепи. Шпоночный паз основного вала должен совпадать с меткой на картере, метка на двойной промежуточной шестерне должна быть направлена вверх. При этом риски на шестернях распределительных валов должны совпасть с рисками на отливке головки.
  • Убрать механизмы натяжения цепи.
  • Открутить болты шестерен распределительных валов. Для фиксации их от вращения есть специальная лыска с шестигранником под ключ.
  • Снять шестерни и верхнюю цепь.
  • Снять промежуточную шестерню и главную цепь, а также шестерню с носка коленчатого вала.
  • Установить новую нижнюю цепь и шестерни привода назад. При этом на цепи есть звенья синего и желтого цвета. Синее звено должно быть напротив метки на двойной шестерне, а желтое – напротив метки основного вала двигателя J20A.
  • Поставить новый нижний натяжитель.
  • Смонтировать шестерни распределительных валов и верхнюю цепь. Желтая метка этой цепи должна совпасть с отметкой на двойной шестерне, а синие – с метками на валах.
  • Поставить новый верхний натяжитель.
  • Смазать весь механизм моторным маслом.
  • Заменить сальник вала в лобовой крышке и кольца свечей в клапанной крышке.
  • Установить на новый герметик лобовую крышку.
  • Установить новую прокладку на клапанную крышку и смонтировать ее на головке.
  • Установить все снятые детали. При повреждении или утере уплотнителей гаек крышки заменить их новыми.
