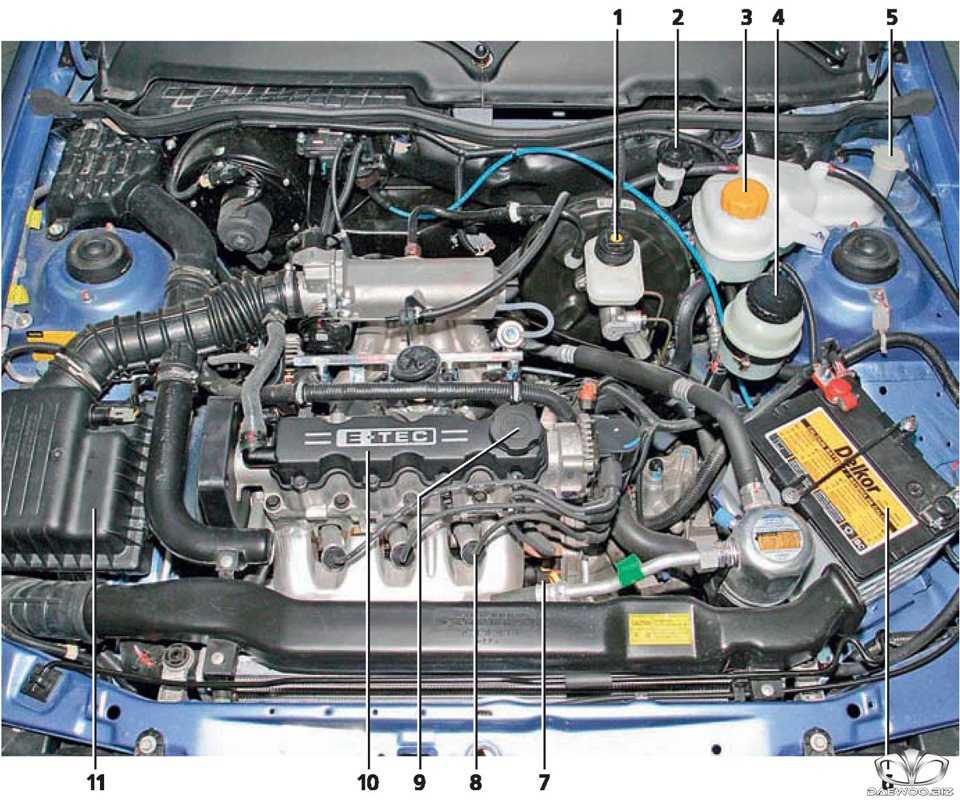

Все датчики инжектора дэу нексии

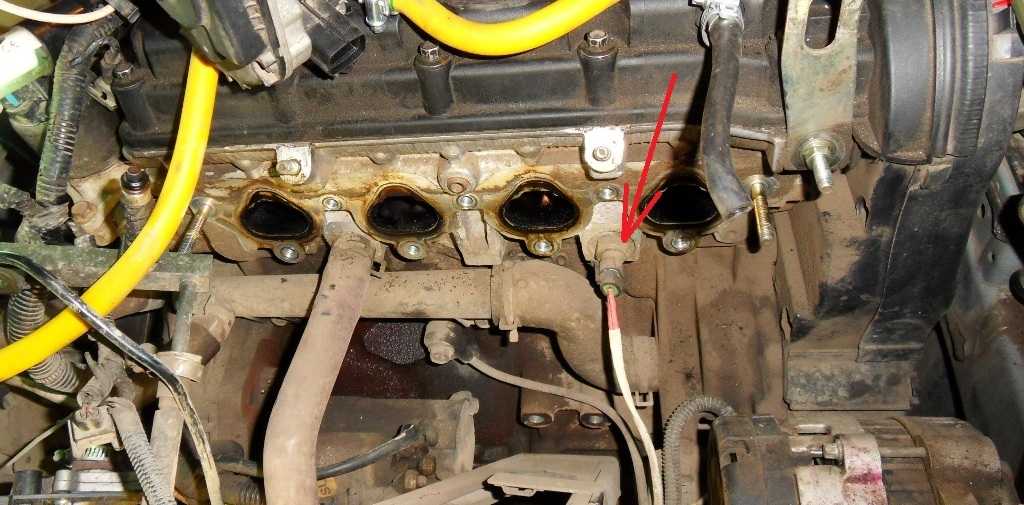

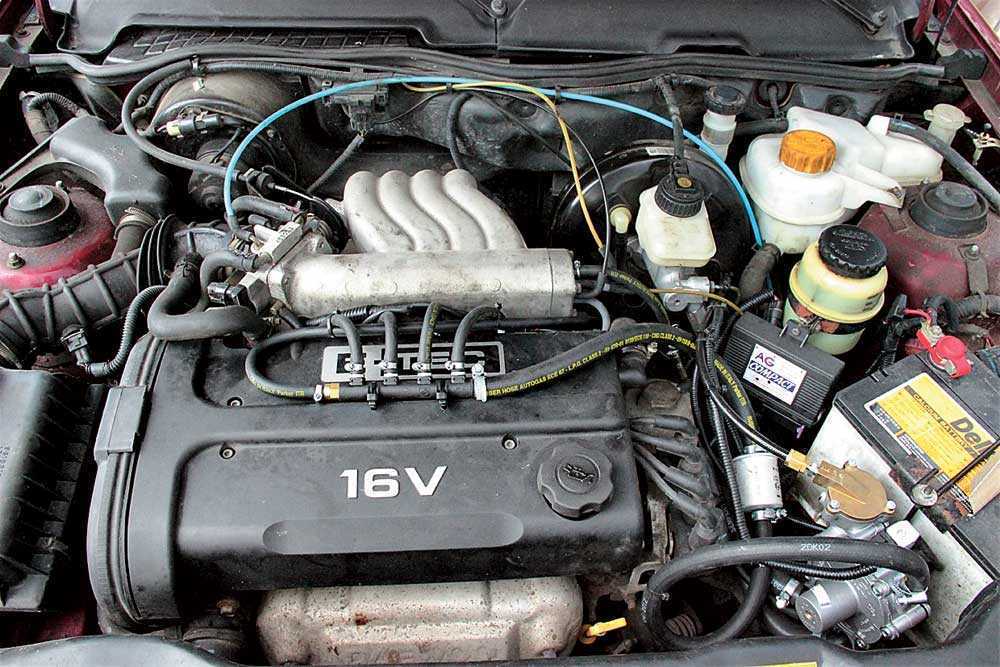

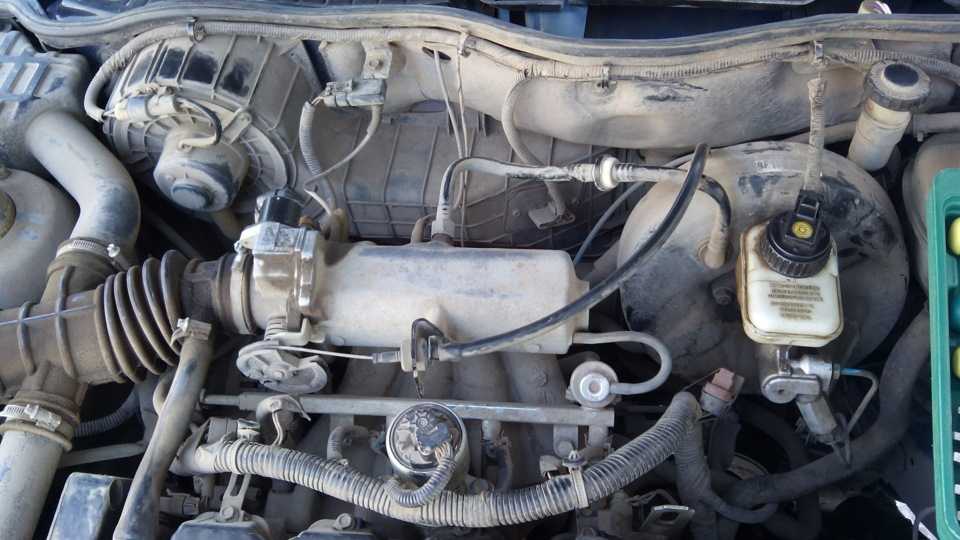

Где находится датчик распредвала в нексии с 16-клапанным двигателем?

Как работает датчик абсолютного давления

Благодаря ДАД удается проконтролировать, какой объем воздуха поступает сквозь дроссельную заслонку. Опираясь на этот показатель, формируется команда-импульс, определяющая количество топлива, необходимого для образования сбалансированной по составу топливо-воздушной смеси. Внутри датчика есть вакуумная камера, воздух из которой удален изначально. Она соотносит показатель давления во входном штуцере с давлением в вакуумной камере и согласно полученной разнице создает исходящий сигнал. Чтобы датчик определил давление, необходима целая цепочка действий:

Высокочувствительная диафрагма ДАД деформируется под воздействием давления во впускном коллекторе.
Растяжение диафрагмы обуславливает изменение сопротивления на тензорезисторах поверхностного положения, другими словами имеет место так называемый пьезорезисторный эффект.
Пропорционально динамике сопротивления тензорезисторов наблюдаются колебания напряжения.
Способ соединения тензорезисторов обеспечивает высокую чувствительность, которая благодаря чипу ДАД повышается еще больше, в итоге чего выходное напряжение варьируется в интервале 1-5 В.
Согласно поступающему на вход ЭБУ напряжению формируется импульс, уходящий на форсунки. Он и определяет давление на впускном клапане. При этом напряжение и давление связаны между собой прямо пропорциональной зависимостью.

Электрическая схема автомобиля ДЭУ НЕКСИЯ

Цветные электросхемы на русском языке, от автомобиля Дэу Нексия. Все схемы разделены по модулям, для увеличения достаточно кликнуть на изображении. Представленны схемы таких узлов автомобиля, как генераторной установки и системы пуска двигателя, система управления двигателем, топливные форсунки, питание, датчики и другие элементы. Чтоб скачать схемы Daewoo Nexia на компьютер — сохраните нужную картинку и откройте в программе для просмотра изображений. Вторая часть сборника схем Nexia находится тут.

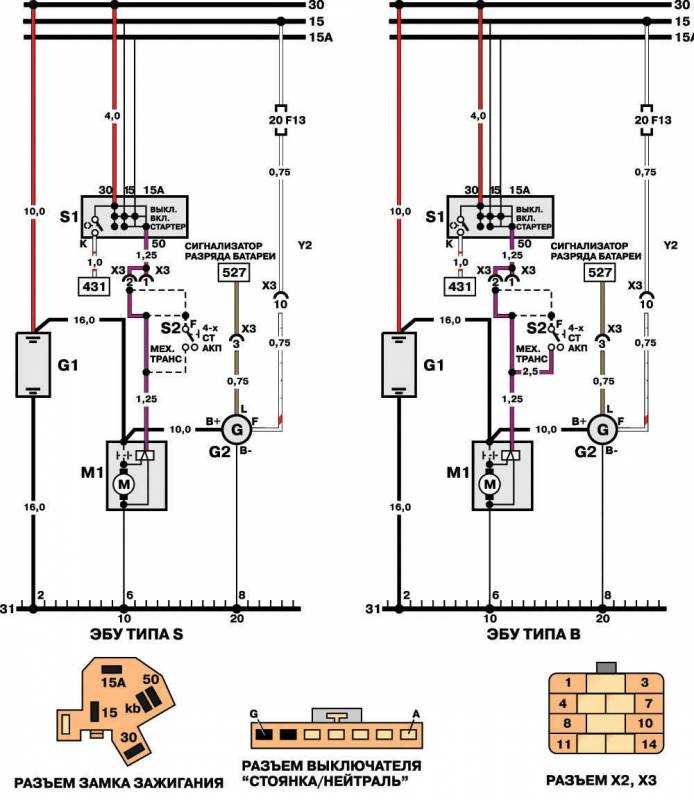

Электросхема замка зажигания, стартера, генератора Дэу Нексия

G1 Аккумуляторная батарея

82 Выключатель «Стоянка/нейтраль»

Схема системы зажигания Daewoo Nexia

Y2 Распределитель зажигания

Топливные форсунки, питание автомобиля

Y3 Топливные форсунки

Датчики температуры, давления, скорости, заслонки — схемы электрооборудования

М2 Клапан холостого хода (КХХ)

Р1 Датчик скорости автомобиля (ДСА)

Р2 Датчик температуры охлаждающей жидкости (ДТЖ)

РЗ Датчик абсолютного давления во впускном трубопроводе (ДАД)

ХЗ Разъем переключателя октан-корректора

Р4 Датчик положения дроссельной заслонки (ДДЗ)

Р5 Электропроводка датчика концентрации кислорода (ДКК)

Р5-1 Датчик концентрации кислорода (1,5-литровые двигатели типа DOCH)

Р5-2 СО-потенциометр (1,5-литровые двигатели с МСВТ)

Р6 Датчик температуры воздуха во впускном трубопроводе (ДТВ)

Схемы системы диагностики, блокировки гидротрансформатора, топлива

МЗ Электродвигатель топливного насоса

S2 Выключатель «Стоянка/нейтраль»

Х1 Разъем бортовой системы диагностики

Х2 Тестовый разъем топливного насоса

Электросхема управления трансмиссией, противоугонное устройство, подушка безопасности

К18 БЛОК УПРАВЛЕНИЯ ТРАНСМИССИЕЙ

К19 БЛОК УПРАВЛЕНИЯ ПРОТИВОУГОННОГО УСТРОЙСТВА

К20 БЛОК УПРАВЛЕНИЯ ПОДУШКИ БЕЗОПАСНОСТИ

Р1 ДАТЧИК СКОРОСТИ АВТОМОБИЛЯ

R9 КОНТАКТНАЯ КАТУШКА

Датчики температуры, давления, скорости, заслонки, клапан ХХ

М2 Клапан холостого хода (КХХ)

Р1 Датчик скорости автомобиля (ДСА)

Р2 Датчик температуры охлаждающей жидкости (ДТЖ)

РЗ Датчик абсолютного давления во впускном трубопроводе (ДАД)

Р4 Датчик положения дроссельной заслонки (ДДЗ)

Р5 Датчик концентрации кислорода (неэтилированный бензин)

Р5-1 Датчик концентрации кислорода (этилированный бензин)

Р5-2 СО-потенциомер (1,5-литровые двигатели с МСВТ)

Р6 Датчик температуры воздуха во впускном трубопроводе (ДТВ)

Схемы систем диагностики, блокировки гидротрансформатора, топлива

К2 Реле топливного насоса

МЗ Электродвигатель топливного насоса

52 Выключатель «Стоянка/нейтраль»

53 Выключатель стоп-сигнала

Х1 Разъем бортовой системы диагностики

Х2 Тестовый разъем топливного насоса

Y4 Электромагнитный клапан блокировки гидротрансформатора

Противотуманные передние фары и задние фонари Дэу Нексиа

Е5 Противотуманная передняя фара (левая)

Е6 Противотуманная передняя фара (правая)

Е7 Противотуманный задний фонарь (левый)

Е8 Противотуманный задний фонарь (правый)

К5 Реле противотуманных фар

57 Выключатель противотуманных передний фар

58 Выключатель противотуманных задних фонарей

Электросхема приборов освещения автомобиля Дэу Нексиа

Е1 Лампа дальнего света (левая фара)

Е2 Лампа ближнего света (левая фара)

ЕЗ Лампа дальнего света (правая фара)

Е4 Лампа ближнего света (правая фара)

КЗ Реле включения освещения

М4 Электродвигатель регулятора левой фары

М5 Электродвигатель регулятора правой фары

R2 Блок управления регулятора фар (направление светового пучка)

S6 Переключатель света фар.

Источник

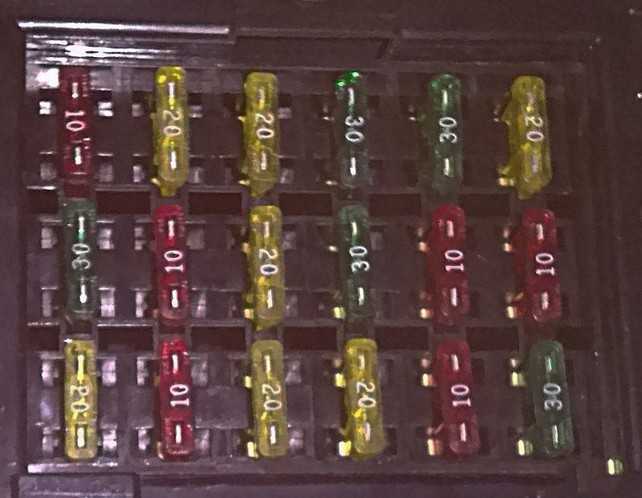

Блок предохранителей Нексия

Как и во всех европейских автомобилях тех времен, в Нексии реализован блок предохранителей с предохранителями вилочного типа. Это гораздо удобнее, чем старые патронные элементы. Каждый предохранитель отвечает за определенный участок цепи. В случае перегрузки или короткого замыкания, предохранитель не позволяет причинить вред электрооборудованию, находящемуся в цепи после него. Основное правило, которым нельзя пренебрегать, заключается в том, любое использование перемычек, коротящих контакты наглухо, жучков, недопустимо. Как недопустимо и применение предохранителей, не соответствующих номиналу. Если предохранитель будет иметь сопротивление ниже номинального, он перегорит, а если значительно выше, то перегорит оборудование, которое он должен был защищать.

Для удобства использования предохранители имеют корпуса разного цвета. 10-амперные предохранители с красным корпусом, 20-амперные желтые, 30-амперные предохранители имеют зеленый цвет корпуса. Плата предохранителей расположена в одном корпусе с блоком реле, а весь монтажный блок находится с водительской стороны под панелью приборов.

Что такое ДЭУ Нексия?

Основная задача ДЭУ Нексия — обеспечение оптимальной работы двигателя, повышение его экономичности и долговечности. Система оснащена различными датчиками, которые собирают информацию о работе двигателя и передают ее в электронные блоки управления.

ДЭУ Нексия включает в себя такие компоненты, как датчики кислорода, детонации, давления впускного коллектора и многие другие. Каждый датчик играет определенную роль в управлении двигателем и позволяет системе ДЭУ корректировать параметры работы двигателя для достижения наилучшего результата.

Имея доступ к данным от различных датчиков, система ДЭУ Нексия может анализировать работу двигателя в режиме реального времени и корректировать его параметры для оптимальной производительности. Благодаря этому, автомобиль Nexia обладает высокими показателями экономичности и надежности работы двигателя.

Кондиционер Дэу Нексия

Часть автомобилей Нексия оборудовалась кондиционером. Он входил в самые дорогие комплектации и работал довольно уверенно при правильном обслуживании и эксплуатации. Основными причинами выхода кондиционера из строя, которые касаются электрооборудования, ставали отказы электромеханической муфты привода компрессора и поломки системы управления климатом. При довольно надежной конструкции самого кондиционера, встречались досадные ошибки при сборке комплектующих, что приводило иногда к преждевременному износу компрессора и испарителя.

Поскольку работа кондиционера связана с системой отопления и обдува, то она не могла не реагировать на частые выходы из строя мотора привода циркуляции воздуха. Сам двигатель ремонту не подлежит, но перед тем, как с ним попрощаться, стоит проверить цепь вплоть до предохранителей. Если напряжение на контуре после предохранителя есть, вполне возможно, что виноваты контакты в колодке питания двигателя.

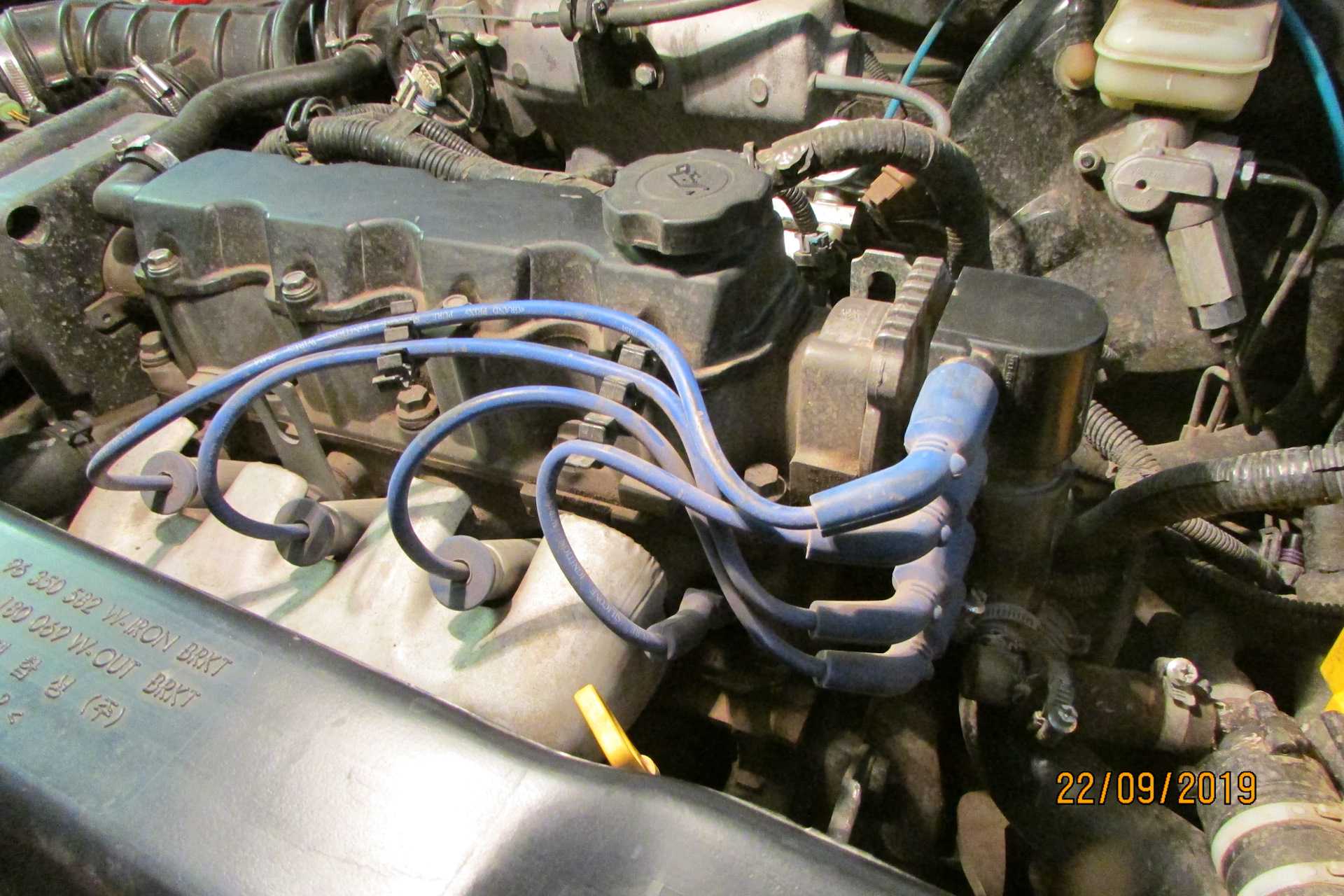

Проверка и диагностика ошибки датчика распредвала на Deawoo Nexia

Датчик распредвала на Deawoo Nexia отвечает за регистрацию положения распредвала, что позволяет управлять работой двигателя и контролировать время открытия и закрытия клапанов. Если датчик распредвала выходит из строя или его параметры не соответствуют заданным значениям, это может привести к неправильной работе двигателя и снижению его мощности.

Чтобы проверить и диагностировать ошибку датчика распредвала на Deawoo Nexia, выполните следующие шаги:

  1. Подготовка к проверке
  • Убедитесь, что двигатель выключен и охладился.
  • Отсоедините отрицательный клеммный зажим аккумулятора.
  • Локализуйте датчик распредвала, который обычно находится на передней части двигателя или на блоке цилиндров.

Визуальный осмотр

  • Осмотрите датчик распредвала на предмет повреждений, трещин или неблагоприятных условий окружающей среды, которые могли повредить датчик.
  • Проверьте состояние и целостность проводов, подключенных к датчику.

Проверка сопротивления

  • Используя мультиметр, проверьте сопротивление датчика распредвала. Настройте мультиметр на режим измерения сопротивления.
  • Снимите разъем с датчика распредвала и измерьте сопротивление между его контактами.
  • Сравните полученное значение с рекомендованным диапазоном сопротивления, указанным в техническом руководстве для вашего конкретного двигателя Deawoo Nexia.

Проверка сигнала

  • Установите мультиметр на режим измерения напряжения.
  • Подключите одну из щупов мультиметра к одному из контактов разъема датчика распредвала, а вторую щупу — к заземляющей точке двигателя.
  • Запустите двигатель и проверьте напряжение на контактах разъема. Оно должно колебаться между минимальным и максимальным значением, что свидетельствует о правильной работе датчика.

Замена датчика распредвала

  • Если датчик распредвала не прошел проверку или его значения не соответствуют рекомендуемому диапазону, требуется его замена.
  • Отсоедините разъем датчика и снимите его с крепления.
  • Установите новый датчик распредвала в обратном порядке.

Переустановка и проверка

  • Подсоедините отрицательный клеммный зажим аккумулятора.
  • Запустите двигатель и проверьте его работу.
  • Убедитесь, что ошибка датчика распредвала не появляется и двигатель функционирует должным образом.

Если ошибка датчика распредвала на Deawoo Nexia повторяется после выполнения приведенных выше шагов, рекомендуется обратиться к профессионалу для дальнейшей диагностики и ремонта. Неправильная установка или неисправность других компонентов двигателя также может быть причиной ошибки.

История Daewoo Nexia

В истории автомобиля Дэу Нексия было всего два поколения: Nexia 1 (N100) и Nexia 2 (N150). Первое поколение автомашины выпускали с 1994 по 2008 годы, а второе после небольшого рестайлинга салона с кузовом и полной замены двигателя на моторы с машин Chevrolet Lanos и Lacetti выпускают с 2008 и по сей день. Сегодня мы остановимся на автомобиле Daewoo Nexia N100, немного опишем его характеристики и дадим все электросхемы оборудования.

Базой создания Дэу Нексия послужил Opel Kadett, что выпускался в 1984?1991 годах. Как видите, разработана Нексия была немецким концерном Opel. Далее южнокорейская компания Daewoo модернизировала автомобиль и выпустила именно это чудо-авто, которое из-за дешевизны производится после рестайлинга и по сей день. Сборка машины велась на территории Узбекистана — Асака.

Авто делали в кузове как седан, так и хэтчбек (3-х-дверный и 5-ти-дверный). Двигатели предлагались только бензиновые на выбор:

Трансмиссия: 5-ступенчатая механика или 3-х-ступенчатая автоматическая.

Видео — краш-тест Daewoo Nexia:

Это наверняка самый жесткий краш-тест… машина опозорилась по уровню безопасности на все 100 %.

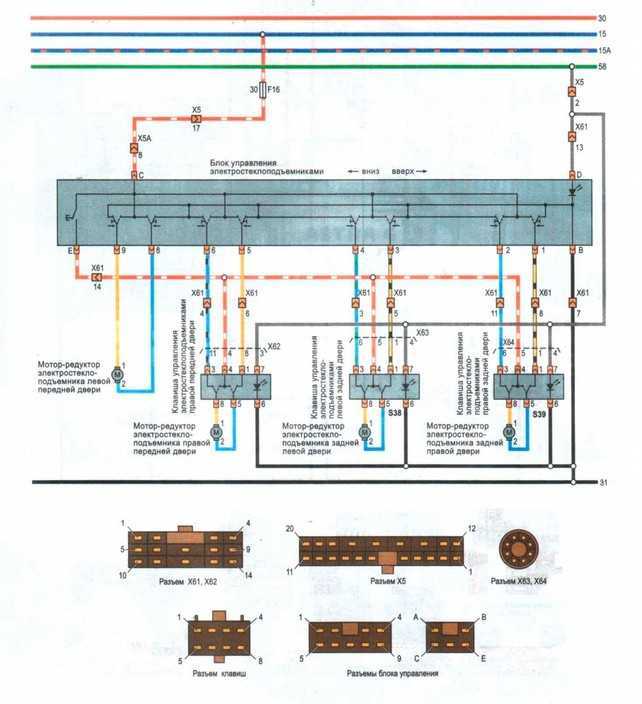

Проблемы с электростеклоподъемниками

Качество сборки Дэу Нексия, к сожалению, очень зависит от того, на каком заводе собирался автомобиль. Чаще всего проблемы со стеклоподъемниками возникают на Дэу российской сборки, причем комплектующие, судя по всему, поступают и в Узбекистан и в Польшу абсолютно одинаковые. Тем не менее, при возникновении проблем со стеклоподъемниками необходимо убедиться в том, что проблема именно в электрической части. Если с механикой все в порядке, тогда стоит проверить предохранитель в монтажном блоке.

Если с ним все в порядке, тогда, скорее всего, в блоке управления подъемником. Основной блок находится в подлокотнике водительской двери. Наиболее вероятная поломка — выход из строя клавиш управления или отсутствие контакта в блоке управления. Дело в том, что дверь постоянно подвержена вибрации, поэтому вследствие некачественной сборки контакты могут просто отойти.

Блок предохранителей и реле Daewoo Nexia N100

Плавкие вставки, предохранители и реле включения электрооборудования автомобиля установлены в блоке, расположенном слева за панелью приборов.

Цвет предохранителя Максимальная сила тока, А
Серый 2
Светло-коричневый 5
Коричневый 7,5
Красный 10
Светло-голубой 15
Жёлтый 20
Светло-зелёный 30
Оранжевый 40

Часть блока предохранителей и реле, закрываемая крышкой панели приборов

Реле и включаемые ими цепи
Включаемые цепи
1 Реле-прерыватель указателей поворота и аварийной сигнализации
2 Электровентилятор системы охлаждения (высокая скорость)
3 Топливный насос
4 Противотуманные фары
Предохранители и защищаемые ими цепи
Ток, A Защищаемые цепи
F1 ЕСМ 10 Электронный блок управления двигателем
F2 ILLUMINATION 10 Габаритное освещение
F3 ЕСМ2 Резерв
F4 HEAD LAMP H/BEAM 20 Дальний свет фар
F5 H/LAMP LH L/BEAM 10 Ближний свет и электрокорректор (левая фара)
F6 H/LAMP RH L/BEAM 10 Ближний свет и электрокорректор (правая фара)
F7 FUEL PUMP 30 Топливный насос, форсунки
F8 HAZARD LIGHT 20 Указатели поворота (аварийная сигнализация), сигналы торможения
F9 WIPER 30 Стеклоочиститель и стеклоомыватель
F10 FUEL DOOR 10 Электропривод замка крышки люка заливной горловины топливного бака
F11 AIRCON 10 Реле компрессора системы кондиционирования
F12 BLOWER MOTOR (LOW) 30 Электровентилятор системы охлаждения (низкая скорость)
F13 CLUSTER CIGAR CHIME 20 Щиток приборов, цифровые часы, прикуриватель, зуммер, фонари света заднего хода, генератор, обогрев заднего стекла
F14 HORN BLOWER MOTOR (HIGH) 30 Звуковой сигнал, электровентилятор системы охлаждения (высокая скорость)
F15 ROOM LAMP ANT 20 Плафоны освещения салона и багажного отделения, электропривод антенны
F16 POWER WINDOW 30 Электростеклоподъемники
F17 AUDIO (IGN) 10 Автомагнитола (питание от замка зажигания)
F18 AUTO TRUNK DOOR LOCK AUDIO (ВАТТ) 30 Автомагнитола (питание от аккумуляторной батареи), электрообогреватель заднего стекла, электропривод замка крышки багажного отделения, центральный замок

Нижняя часть блока предохранителей и реле

Реле и включаемые ими цепи
Включаемые цепи
5 Электровентилятор климатической установки (максимальная скорость)
6 Прерывистый режим стеклоочистителя
7 Электрообогрев заднего стекла (с функцией автоматического отключения)
8 Ближним свет фар (при включении ламп дальнего света)
9 Звуковой сигнал
10 Компрессор системы кондиционирования
11 Электровентилятор системы охлаждения (малая скорость)
12 Фары
13 Наружное освещение
14 Зуммер
Предохранители и защищаемые ими цепи
Ток, А Защищаемые цепи
F19 30 Электровентилятор климатической установки
F20 30 Противотуманные фары

Замена предохранителей и реле

Последовательность выполнения 1. Подготавливаем автомобиль к выполнению работы.

2. Снимаем крышку панели приборов.

3. По схеме, нанесенной на обратной стороне крышки, и таблицам (см. выше) находим предохранитель неисправной цепи и извлекаем его.

Неисправный предохранитель можно определить по перегоревшей нити.

4. Устанавливаем новый предохранитель соответствующего номинала.

5. Для замены реле извлекаем его из блока, предварительно определив неисправное по таблице (см. выше).

6. Устанавливаем на место крышку блока.

Информация актуальна для моделей Дэу Нексия 1994, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска.

Распиновка OBD 2

Марки и года:

Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г.).

Выводы и их назначение:

Цвет Назначение
2 J1850 Шина +
4 Заземление кузова
5 Сигнальное заземление
6 Линия CAN-High, J-2284
7 К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
10 J1850 Шина-
14 Линия CAN-Low, J-2284
15 L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16 Питание +12В от АКБ

Контакты диагностического разъема для используемых протоколов

Контакты 4, 5, 7, 15, 16 — ISO 9141-2.

Контакты 2, 4, 5, 10, 16 — J1850 PWM.

Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.

Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.

Если отсутствует контакт 7, в системе используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850 PWM (Pulse Width Modulation).

Все три протокола обмена данных работают через стандартный кабель OBD-II J1962 connector.

Рекомендации по уходу и обслуживанию датчиков

  • Строго соблюдать рекомендации производителя по срокам технического обслуживания автомобиля;
  • Покупать детали с оригинальными каталожными артикулами. Точные данные указаны в руководстве по эксплуатации вашим техническим средством;
  • Проводить профилактику, устанавливать расходники, запчасти в сертифицированных СТО. Актуально в период нахождения машины на заводской гарантии. Нередки случаи аннуляции гарантии по причине стороннего вмешательства.
  • При появлении первых признаков неисправности двигателя обращайтесь в СТО;
  • Не практикуйте монтаж датчиков от других автомобильных марок, несмотря на то, что они совместимы. Внешнее сходство еще не гарантирует полноценную функциональность в действии;
  • Тщательно сверяйте каталожные артикулы на деталях при покупке, сопоставляйте с маркировкой, обозначенной в инструкции по эксплуатации.

При возникновении сложностей с заменой обращайтесь за помощью к специалистам СТО, менеджерам автосалонов. Дополнительно прочтите отзывы автолюбителей в сети интернет.

Распиновка диагностического разъема на автомобиле Daewoo

Тип разъема №1 — 12-ти контактный прямоугольный разъем
Марки и года (ориентировочно): все модели 1990-2000 гг. Назначение выводов диагностического разъема
A Масса
B L-линия диагностики двигателя (в том числе линия считывания медленных кодов самодиагностики), ABS (8192-Baud Serial Data) (не всегда разведена)
C AIR (не всегда разведена)
D SES-Lamp — линия лампы самодиагностики (не всегда разведена)
E K-линия диагностики (160-Baud Serial Data)
F TCC (не всегда разведена). На некоторых моделях — питание +12В
G Управление бензонасосом (не всегда разведена)
J K-линия диагностики подушек безопасности (AirBag) (8192-Baud Serial Data)
M K-линия диагностики двигателя, ABS

Типичное расположение: в салоне под торпедой.


Может располагаться как со стороны водителя, так и со стороны пассажира

Распиновка разъема

Тип разъема №1 — 12-ти контактный прямоугольный разъем

Примеры расположения разъема на отдельных моделях автомобилей Daewoo

Примеры расположения разъема на отдельных моделях автомобилей Daewoo
Daewoo Lanos (после 1997 г. включительно) Расположение: в районе правой ноги переднего пассажира

Примеры расположения разъема на отдельных моделях автомобилей Daewoo
Daewoo Nubira (1997-1999 гг.) Расположение: в районе правой ноги переднего пассажира

Примеры расположения разъема на отдельных моделях автомобилей Daewoo
Daewoo Nexia (после 1995 г. включительно) Расположение: в районе правой ноги переднего пассажира

Примеры расположения разъема на отдельных моделях автомобилей Daewoo
Daewoo Espero (после 1995 г. включительно) Расположение: в районе правой ноги переднего пассажира

Примеры расположения разъема на отдельных моделях автомобилей Daewoo
Daewoo Matiz (1998-2000 гг.


) Расположение: под торпедой со стороны переднего пассажира

Понравилась статья? Поделиться с друзьями:
Автоэксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
