Что такое золотник в насосе

Паровая машина: история создания

История создания паровой машины началась еще в Древней Греции и Риме, где люди использовали пар для привода различных механизмов. Однако первую управляемую и свободную от внешнего воздуха паровую машину разработал и построил талантливый шотландский инженер Джеймс Уатт в середине 18 века.

Уатт усовершенствовал предыдущие конструкции паровых машин, создав более эффективный паровой двигатель, который стал выполнять работу многократно скорее и эффективнее, чем его предшественники. Изобретение Уатта имело огромное значение для промышленности, расширяя область применения паровой энергии и стимулируя технический прогресс.

Успех паровой машины Уатта привел к ее широкому внедрению в различные сферы экономики, включая транспорт, производство, горнодобывающую промышленность и сельское хозяйство. Паровая машина стала основным источником привода для фабричных механизмов, паромобилей, паровозов и кораблей.

В конечном итоге паровая машина открыла дорогу к промышленной революции, трансформируя общество и создавая новые возможности в области производства и транспорта. История ее создания и развития остается важным этапом в развитии науки и техники.

Особенности применения золотникового клапана в различных отраслях

В сельском хозяйстве золотниковые клапаны применяются для автоматического управления системами полива. Они обеспечивают точное регулирование расхода воды и позволяют оптимизировать использование ресурсов.

В промышленности золотниковые клапаны применяются для регулирования потока различных сред в процессах производства. Они обеспечивают надежную герметичность, позволяют быстро открываться и закрываться, а также оснащены системами защиты от износа.

В медицине золотниковые клапаны используются в системах регулирования давления и потока жидкостей

Они обеспечивают точное и стабильное управление, что критически важно для безопасности и эффективности медицинских процедур

В отрасли авиации золотниковые клапаны широко применяются в системах управления топливными и гидравлическими потоками. Они способны выдерживать высокие давления и температуры, и при этом обеспечивать надежную работу системы.

В энергетике золотниковые клапаны используются для регулирования потока рабочих и охлаждающих сред в турбинах и других установках. Они обеспечивают высокую эффективность работы и надежность систем энергетического оборудования.

Таким образом, золотниковые клапаны являются незаменимыми компонентами во многих отраслях благодаря своим особенностям и принципу работы, обеспечивая точное регулирование потока различных сред и надежное функционирование систем.

Что такое ниппель?

Ниппель — это термин, используемый в механике и технике для обозначения небольшого металлического элемента, предназначенного для соединения двух или более деталей. Ниппели обычно имеют цилиндрическую форму и бывают различных размеров и конфигураций, чтобы соответствовать конкретным требованиям при сборке или монтаже.

Ниппель может иметь внутреннюю или наружную резьбу (иногда обе), которая позволяет ему вкручиваться в соответствующие отверстия или резьбовые соединения. Это делает ниппель универсальным и удобным для использования в различных ситуациях.

Ниппели часто используются для создания герметичных соединений, например, в системах водоснабжения, газоснабжения, пневматических и гидравлических системах, трубопроводах и других подобных устройствах. Они также могут быть использованы для сборки и крепления различных компонентов, таких как трубы, штуцеры и арматура.

Примечание:

• Ниппели могут быть изготовлены из различных материалов, таких как сталь, латунь или нержавеющая сталь.
• Существует множество различных типов и форм ниппелей, включая прямые, угловые, переходные, с хвостовиками и т.д.

В целом, ниппель является важным и неотъемлемым элементом в механике и технике, применяемым для соединения деталей и создания надежных герметичных соединений.

Преимущества и недостатки шарового клапана

Преимущества шарового клапана

• Этот тип клапана обладает отличной запорной способностью.
• Его легче обслуживать, чем шаровой клапан.
• Его конструкция проще, чем у шарового клапана.
• Эти клапаны лучше всего подходят для дросселирования потока.
• Они имеют более короткий ход, чем задвижки.
• Шаровой клапан работает быстрее, чем задвижка.

Недостатки шарового крана

• Эти клапаны имеют большие потери давления.
• Они требуют большого усилия для посадки клапана на седло.
• Препятствия и разрывы канала могут вызвать большой перепад давления.
• Пульсации и удары в больших трубах высокого давления могут повредить внутренние декоративные детали.
• Они имеют большой вес.
• Они имеют более сложную конструкцию, чем задвижки.
• Эти клапаны производят гораздо больше шума, чем задвижки.
• Они требуют больших затрат на обслуживание и установку, чем задвижки.
• Для открытия и создания шума во время работы требуется большая мощность.
• Эти клапаны имеют большие потери давления по сравнению с шаровыми кранами и задвижками.
• Их можно устанавливать только в одном направлении.

Рассмотрение конструкции золотниковых клапанов

Поскольку золотниковые клапаны работают по принципу скольжения, конструкция этих клапанов должна соответствовать основам золотниковых клапанов. Некоторые из этих требований к конструкции, которые необходимо контролировать на этапе рабочего проектирования золотниковых клапанов, включают:

• Порты должны быть сбалансированы по давлению, чтобы на золотник не возникало результирующей силы осевого давления.
• По диаметру клапана имеют подходящую жесткость.
• Корпус клапана или втулка должны быть достаточно жесткими.
• Для уменьшения сил трения следует выбирать подходящий материал для скользящих / трущихся деталей.
• Чтобы избежать неуравновешенных радиальных сил, кольцевой поток должен быть симметричным.
• Силы, возникающие из-за изменений количества движения жидкости, должны быть минимизированы.

Преимущества использования золотников в технике

Золотники – это устройства, которые играют важную роль в механизмах и системах различных технических устройств. Они представляют собой специальные клапаны, которые открываются и закрываются для управления протоком жидкости или газа.

Использование золотников в технике имеет ряд преимуществ:

1. Управляемость и регулируемость

   Золотники обладают возможностью точного управления потоком жидкости или газа. Их плавное открытие и закрытие позволяет регулировать скорость и объем потока, а также изменять направление движения среды.

2. Надежность и долговечность

   Золотники изготавливаются из прочных и надежных материалов, что обеспечивает их долгий срок службы без потери функциональности. Они выдерживают высокие давления и температуры, а также могут работать в агрессивных средах.

3. Экономия энергии

   Использование золотников позволяет эффективно управлять потоком жидкости или газа, что способствует экономии энергии. Они позволяют максимально использовать ресурсы и уменьшить потери, например, за счет минимизации утечек или излишнего расхода среды.

4. Автоматизация процессов

   Золотники легко интегрируются в автоматизированные системы и устройства. Они могут быть программно управляемыми и работать в соответствии с заданными параметрами, что значительно упрощает процессы управления техническими системами.

В целом, использование золотников в технике дает возможность повысить эффективность работы различных устройств и систем, обеспечивая точное управление потоками среды, надежность, экономию энергии и автоматизацию процессов.

Факторы, влияющие на эффективность золотникового клапана

1. Материалы и конструкция	Качество и прочность материалов, использованных при изготовлении золотникового клапана, играют важную роль в его эффективности. Оптимальная конструкция клапана должна обеспечивать надежность, герметичность и минимальное трение при открывании и закрывании.
2. Давление и температура	Золотниковые клапаны предназначены для работы в определенных диапазонах давления и температуры. При превышении этих параметров, клапан может не справиться с нагрузкой и начать утекать или не закрываться полностью.
3. Размеры и геометрия	Геометрия и размеры золотникового клапана также оказывают влияние на его эффективность. Оптимальные пропорции помогают обеспечить правильное открывание и закрывание клапана, а также максимальную проходимость и минимальное сопротивление потоку.
4. Смазка и обслуживание	Для эффективной работы золотникового клапана необходима правильная смазка и своевременное обслуживание. Недостаток смазки или неправильная её выборка могут привести к трению и износу механизма, что снизит его эффективность или приведет к поломке.

Учитывая перечисленные факторы, необходимо правильно подбирать и устанавливать золотниковые клапаны в соответствии с требованиями и условиями эксплуатации. Такой подход обеспечит оптимальную эффективность и долгий срок службы данной детали механизма.

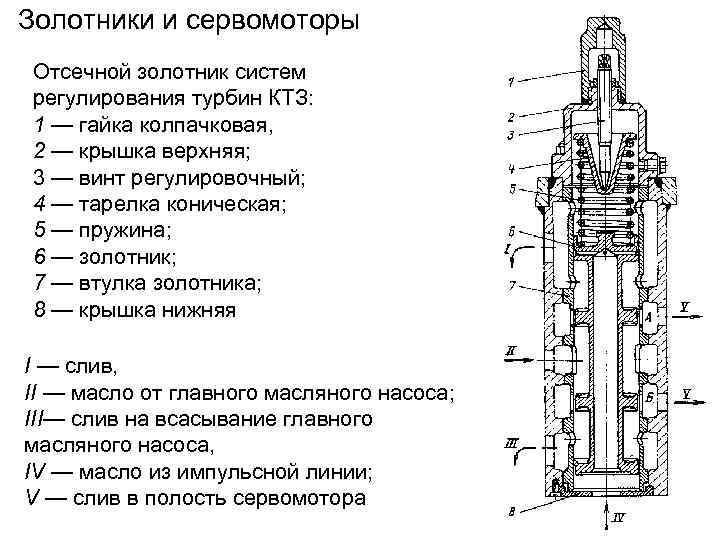

Описание устройства и принципа работы золотника

Золотник – это устройство, используемое в технике для регулирования потока жидкости или газа. Он состоит из корпуса, внутреннего элемента (поршня или шара) и уплотнений.

Основной принцип работы золотника заключается в том, что движение или поворот внутреннего элемента открывает или закрывает проход для жидкости или газа. Когда золотник открыт, жидкость или газ свободно протекает через него, а когда он закрыт, поток полностью прекращается или ограничивается.

• Положение внутреннего элемента контролируется с помощью ручного или автоматического механизма.
• Уплотнения золотника предотвращают протекание жидкости или газа вокруг внутреннего элемента и обеспечивают герметичность устройства.
• Золотники могут иметь различные конструкции и размеры в зависимости от требований их применения. Они могут быть односедельными, двуседельными или шаровыми.

Золотники применяются во многих областях техники, включая машиностроение, гидравлику, пневматику, нефтегазовую промышленность и другие. Они широко используются для регулирования потока в системах трубопроводного транспорта, насосных станциях, компрессорах, судостроении и других отраслях.

Преимущества использования золотников:
1.
Простота устройства и надежность работы.

2.
Возможность точной регулировки потока жидкости или газа.

3.
Устойчивость к агрессивным средам.

Устройство

Коробчатый золотник представляет собой перевёрнутую коробку 1, попеременно перемещаемую золотниковой тягой 2 вправо и влево по золотниковому зеркалу 3 с прямоугольными окнами 4 и 5. В зависимости от положения золотника, окна сообщаются или с замкнутым пространством 6, окружающим золотник и заполненным рабочим телом, или с полостью 7, соединённой с атмосферой или конденсатором. Через окно в левой части анимации в замкнутое пространство 6 может впускаться, например, пар, который при одном положении золотника через окно 4 входит в левую полость расположенного горизонтально цилиндра с поршнем, а при другом — через окно 5 в его правую полость, обеспечивая движение совершающего механическую работу поршня, соответственно, слева направо и справа налево. Поршень может быть соединён, например, с колесом паровоза, обеспечивая его вращение, а золотник может быть соединён с тем же колесом, чем обеспечивается автоматичность движения золотника при движении поршня.

Недостаток коробчатого золотника — неуравновешенность, вследствие которой рабочее тело сильно прижимает его к зеркалу, что вызывает износ трущихся поверхностей и требует значительных усилий для передвижения золотника.

Цилиндрический золотник по принципу действия аналогичен коробчатому, но полностью уравновешен. Такой золотник обычно имеет два поршня 1 и 2 на общем штоке 3, перемещающихся в снабжённой окнами втулке 4. В системах гидравлического регулирования высокой точности цилиндрическому золотнику иногда сообщают непрерывное вращательное движение вокруг оси или колебательное вдоль оси с целью повысить чувствительность системы путём замены трения покоя трением скольжения.

На советских паровозах наибольшее распространение получил раздвижной цилиндрический золотник Трофимова. От обычного золотника он отличается тем, что поршни не закреплены жёстко на штоке, а могут перемещаться вдоль него. Максимальное (рабочее) расстояние между поршнями ограничивается с помощью упорных шайб. Такая конструкция позволяет отказаться от специальных устройств беспарного хода (устройств, снижающих сопротивление перемещению паровоза на выбеге при закрытом регуляторе) — байпассов. При закрытии регулятора оба поршня золотника смещаются к середине, обеспечивая соединение рабочих объёмов цилиндра друг с другом через выхлопной коллектор. При открытии регулятора пар раздвигает поршни, и золотник Трофимова начинает работать как обычный цилиндрический золотник.

Крановый золотник по существу представляет собой коробчатый золотник 1, согнутый вокруг оси, перпендикулярной направлению его движения, и вставленный в цилиндрическую втулку 2 с двумя окнами 3 и 4. Качаясь вокруг неподвижной оси 5, золотник сообщает или разобщает окна с камерами 6 и 7.

Устройство

Коробчатый золотник представляет собой перевёрнутую коробку 1, попеременно перемещаемую золотниковой тягой 2 вправо и влево по золотниковому зеркалу 3 с прямоугольными окнами 4 и 5. В зависимости от положения золотника, окна сообщаются или с замкнутым пространством 6, окружающим золотник и заполненным рабочим телом, или с полостью 7, соединённой с атмосферой или конденсатором.

Недостаток коробчатого золотника — неуравновешенность, вследствие которой рабочее тело сильно прижимает его к зеркалу, что вызывает износ трущихся поверхностей и требует значительных усилий для передвижения золотника.

Цилиндрический золотник по принципу действия аналогичен коробчатому, но полностью уравновешен. Такой золотник обычно имеет два поршня 1 и 2 на общем штоке 3, перемещающихся в снабжённой окнами втулке 4. В системах гидравлического регулирования высокой точности цилиндрическому золотнику иногда сообщают непрерывное вращательное движение вокруг оси или колебательное вдоль оси с целью повысить чувствительность системы путём замены трения покоя трением скольжения.

На советских паровозах наибольшее распространение получил раздвижной цилиндрический золотник Трофимова. От обычного золотника он отличается тем что поршни не закреплены жёстко на штоке, а могут перемещаться вдоль него. Максимальное (рабочее) расстояние между поршнями ограничивается с помощью упорных шайб. Такая конструкция позволяет отказаться от специальных устройств беспарного хода (устройств, снижающих сопротивление перемещению паровоза на выбеге при закрытом регуляторе) — байпассов. При закрытии регулятора оба поршня золотника смещаются к середине, обеспечивая соединение рабочих объёмов цилиндра друг с другом через выхлопной коллектор. При открытии регулятора пар раздвигает поршни, и золотник Трофимова начинает работать как обычный цилиндрический золотник.

Крановый золотник по существу представляет собой коробчатый золотник 1, согнутый вокруг оси, перпендикулярной направлению его движения, и вставленный в цилиндрическую втулку 2 с двумя окнами 3 и 4. Качаясь вокруг неподвижной оси 5, золотник сообщает или разобщает окна с камерами 6 и 7.

Использование в практических целях

Основное предназначение – создание разряжений, вакуумов. Цели применения различные: нанесение краски на различные поверхности, дегидратация, дегазация, плавка металлов, напыление, вакуумная сушка, откачка воздуха, нанесение ламинированного и плёночного покрытия, восстановление трансформаторных и иных масел.

Исходя из возможностей применения, делается вывод о его аппликативности в сферах медицины, машиностроения, автомобилестроения, фармацевтике и оптике, пищевой и тяжёлой промышленности, химической отрасли, в сельском хозяйстве, военной сфере и в различных производствах, например, мебельном. Такие помпы предполагают промышленное использование, т.к. практическое применение в частных домохозяйствах будет излишне дорогое и трудозатратное.

Устройство газораспределительного механизма

В современных моторах газораспределительный механизм располагается в головке блока цилиндров двигателя. В его состав входят следующие основные элементы:

1. Распределительный вал. Это сложная по конструкции деталь, которая изготавливается из прочной стали или чугуна с высокой точностью обработки. В зависимости от конструкции ГРМ распредвал может устанавливаться в головке блока цилиндров или в картере двигателя (такая компоновка сейчас не применяется). Это основная деталь, которая отвечает за последовательное открытие и закрытие клапанов. Распределительный вал

На валу имеются опорные шейки и кулачки, которые и толкают стержень клапана или коромысло. Форма кулачка имеет строго определенную геометрию, поскольку от этого зависит длительность и степень открытия клапана. Также кулачки выполнены разнонаправленными, чтобы обеспечивать попеременную работу цилиндров.

Привод. Крутящий момент от коленчатого вала передается через привод на распределительный вал. Привод бывает разным в зависимости от конструктивного решения. Шестерня коленвала в два раза меньше шестерни распредвала. Таким образом, коленчатый вал вращается в два раза быстрее. В зависимости от типа привода в его состав входят:

• цепь или ремень;
• шестерни валов;
• натяжитель (натяжной ролик);
• успокоитель и башмак.

Впускные и выпускные клапаны. Они расположены в головке блока цилиндров и представляют собой стержни с плоской головкой на одном конце, которая называется тарелкой. Впускные и выпускные клапаны отличаются по конструкции. Впускной изготавливается цельной деталью. Также он имеет больший диаметр тарелки для обеспечения лучшего наполнения цилиндра свежим зарядом. Выпускной часто изготавливают из жаропрочной стали и с полым стержнем для лучшего охлаждения, так как в работе он подвергается более высоким температурам. Внутри полости находится натриевый наполнитель, который легко плавится и отводит часть тепла от тарелки к стержню. Впускные и выпускные клапаны с пружинами

На тарелках клапанов сделаны специальные фаски, которые обеспечивают более плотное прилегание к отверстиям в головке блока цилиндров. Это место называется седлом. Кроме самих клапанов, в механизме предусмотрены дополнительные элементы, обеспечивающие его правильную работу:

• Пружины. Возвращают клапаны в исходное положение после нажатия.
• Маслосъемные колпачки. Представляют собой специальные уплотнители, которые не допускают попадания масла в камеру сгорания по стержню клапана.
• Направляющая втулка. Устанавливается в корпус ГБЦ и обеспечивает точное движение клапана.
• Сухари. С их помощью пружина крепится на стержне клапана.

Толкатели. Через толкатели передается усилие от кулачка распредвала на стержень. Изготавливаются из высокопрочной стали. Они бывают разных видов (механические (стаканы), роликовые, гидрокомпенсаторы). Тепловой зазор между механическими толкателями и кулачками распредвала регулируется вручную. Гидрокомпенсаторы или гидротолкатели автоматически поддерживают нужный тепловой зазор и не требуют регулировки.

Коромысло или рычаги. Простое коромысло представляет собой двуплечный рычаг, который совершает качательные движения. В различной компоновке коромысла могут работать по-разному.
Коромысло

Системы изменения фаз газораспределения. Данные системы устанавливаются не на все двигатели. Более подробно про устройство и принцип работы CVVT можно прочитать в отдельной статье на нашем сайте.

Особенности золотниковых клапанов

Одной из особенностей золотниковых клапанов является их способность быстро открываться и закрываться. Это позволяет регулировать поток с большой точностью и контролировать его изменения в реальном времени. Благодаря этой особенности золотниковые клапаны широко применяются в системах, где необходима высокая динамика работы.

Золотниковые клапаны также отличаются высокой герметичностью, что позволяет им предотвращать утечку газов или жидкостей через клапан при закрытом состоянии

Это особенно важно в системах, где необходимо исключить возможность проникновения посторонних веществ внутрь системы или обеспечить рабочее давление внутри нее

Кроме того, золотниковые клапаны обладают высокой надежностью и долговечностью. Они способны выдерживать высокие давления и температуры, а также сопротивлять коррозии, износу и вибрации. Благодаря этим особенностям золотниковые клапаны могут применяться в широком диапазоне отраслей, включая нефтегазовую, химическую, электроэнергетическую и другие отрасли промышленности.

Несмотря на свои преимущества, золотниковые клапаны также имеют некоторые недостатки. Они требуют регулярного обслуживания и проверки состояния, особенно при использовании в агрессивных средах или при высоких нагрузках. Кроме того, золотниковые клапаны могут создавать сопротивление потоку при полностью открытом состоянии, что может привести к падению эффективности системы.

Размеры вентилей

Решая какой выбрать ниппель стоит учитывать – размер может быть разным. В первую очередь следует смотреть на длину. В продаже можно найти следующие размеры (миллиметры):

Выбирая вентиль по размеру стоит учитывать используемый диск, только так можно решить какой лучше. Помимо этого, стоит учитывать диаметр, в продаже можно найти вентили для ширины (миллиметров):

Чтобы правильно подобрать деталь следует смотреть на маркировку. Тогда ваша резина получит наиболее подходящий вентиль. Перечислим основные разновидности.

• Предназначен для литых дисков. Недостатком считается быстрое стравливание воздуха при повреждении.
• Самый распространенный вариант. Хорошо выдерживает давление в 4,5 атм.
• Предназначен для мопедов и мотоциклов. Имеет уменьшенный размер.
• Большой вентиль. Предназначен для стальных дисков. Имеет увеличенную длину штанги. Удобен в эксплуатации, нет необходимости снимать декоративную накладку, чтобы подкачать шину.
• Предназначен для коммерческого транспорта. Выдерживает давление до 7 атм.

Иногда можно встретить в маркировке дополнительную букву «C». Она обозначает хромированный корпус детали.

Рассмотрение конструкции золотниковых клапанов

Поскольку золотниковые клапаны работают по принципу скольжения, конструкция этих клапанов должна соответствовать основам золотниковых клапанов. Некоторые из этих требований к конструкции, которые необходимо контролировать на этапе рабочего проектирования золотниковых клапанов, включают:

• Порты должны быть сбалансированы по давлению, чтобы на золотник не возникало результирующей силы осевого давления.
• По диаметру клапана имеют подходящую жесткость.
• Корпус клапана или втулка должны быть достаточно жесткими.
• Для уменьшения сил трения следует выбирать подходящий материал для скользящих / трущихся деталей.
• Чтобы избежать неуравновешенных радиальных сил, кольцевой поток должен быть симметричным.
• Силы, возникающие из-за изменений количества движения жидкости, должны быть минимизированы.

Что такое золотник и его назначение

Золотник — это устройство, используемое в технике для регулирования потока жидкости или газа. Оно состоит из корпуса, в котором расположены отверстия или каналы, и управляющего элемента, который может быть в виде шарика, диска или другой подвижной части.

Золотники широко применяются в различных отраслях промышленности, включая машиностроение, химическую промышленность, нефтегазовую отрасль и т.д. Они используются для контроля потока в системах трубопроводов, парогенераторах, насосах, компрессорах и других устройствах.

Основное назначение золотника — регулирование потока среды: его открытие или закрытие, изменение сечения или направления потока. Они позволяют контролировать и поддерживать нужные параметры процесса, такие как давление, температура, скорость потока.

Для обеспечения надежности и долговечности золотников они изготавливаются из прочных материалов, таких как нержавеющая сталь, латунь, чугун и сплавы. Для управления золотником могут использоваться механические, гидравлические или пневматические приводы.

Выбор типа золотника зависит от характеристик среды, требуемого давления и пропускной способности. Существует большое количество различных типов золотников, от простых шаровых до сложных многоуровневых систем. Каждый тип золотника имеет свои преимущества и недостатки, и выбор должен основываться на конкретных потребностях и условиях эксплуатации.

Использование золотника в технике позволяет эффективно и точно контролировать поток среды, повышать безопасность и надежность работы системы, а также улучшать качество и производительность процессов в различных отраслях промышленности.
